Печка-буржуйка – простое устройство для отопления с более чем столетней историей. И если на начальном этапе её создания использовались куски труб и металлические бочки, то сегодня печь, сделанная из газового баллона, становится все более популярным способом обогрева гаражей и бань.

Способы использования и разновидности

В родных пенатах самодельная печка из газового баллона является привычным источником тепла в зимнее время. Большинство агрегатов устроено достаточно просто. По принципу действия они аналогичны металлической дровяной печи: тепло отдается в окружающее пространство через корпус, раскаленный из-за сгорания дров (или другого топлива). Самодельные конструкции используются в следующих ситуациях:

• Летом на даче для приготовления пищи для людей и животных.
• Зимой для отопления гаража, мастерской, хозяйственных помещений.
• В жилых помещениях для приготовления пищи и отопления (хватит на одну-две небольшие комнаты).
• Для обогрева бани.
• Запасной вариант в случае аварийного сбоя основной системы отопления.

Печки, переделанные из газового баллона, не имеют единого стандарта, но, все же, их можно классифицировать по следующим параметрам:

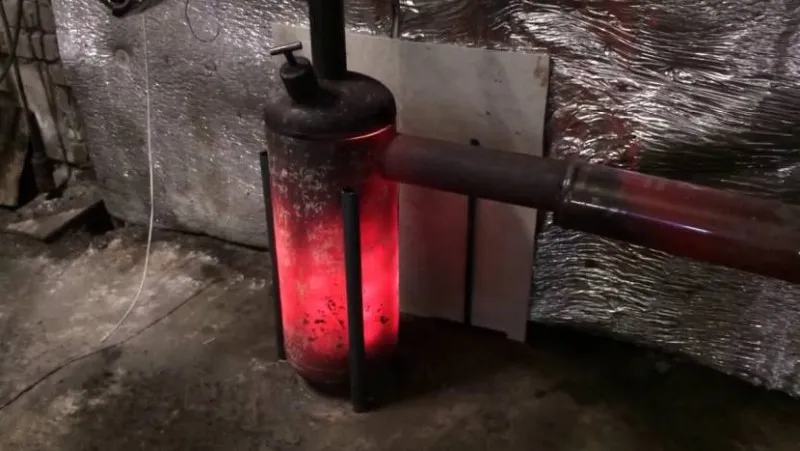

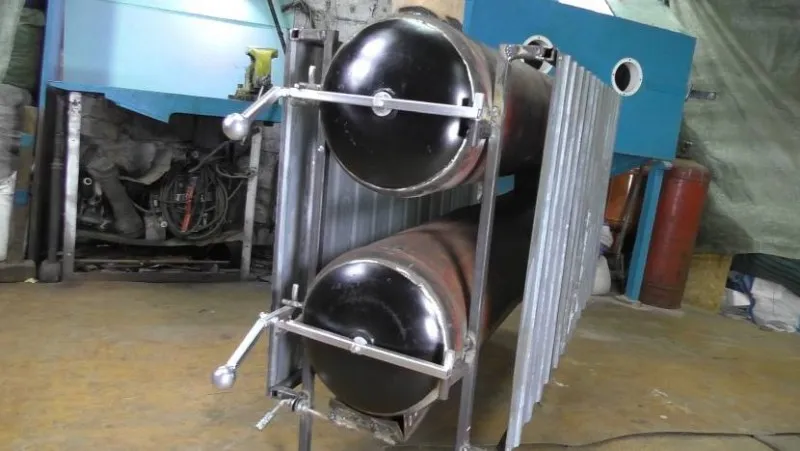

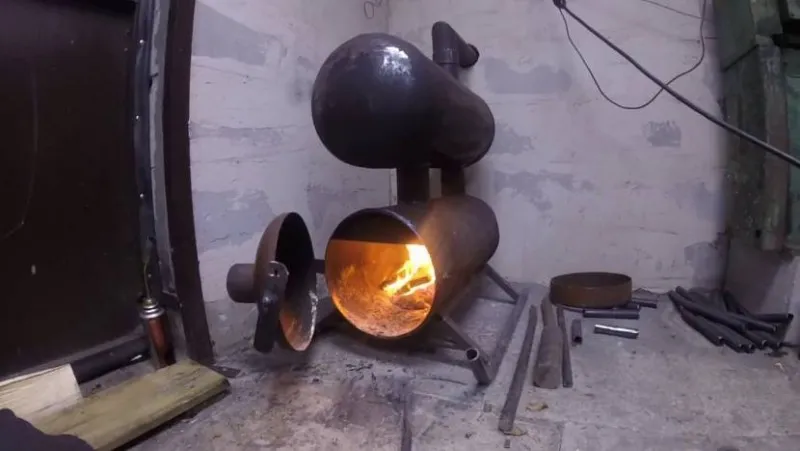

• По расположению баллона. Различают вертикальные и горизонтальные буржуйки; встречаются совмещенные и двойные варианты. Вертикальную печку чаще можно встретить в гараже или подсобном помещении, горизонтальные используют для готовки и отопления бани, жилых помещений.

• По конструкции. У стандартной печки довольно низкий КПД, значительная часть энергии буквально улетает в трубу. Существуют усовершенствованный вариант: пиролизные печи, к которым относится печь-бубафоня и печь-ракета. Они устроены так, чтобы поддерживать продолжительное горение.
• По выбору топлива. В основном буржуйки работают на природном топливе – на дровах, но есть модели, использующие уголь, отработку (солярку), торф, пеллеты (прессованные опилки).

Каждому автолюбителю известно, как некомфортно в гараже без отопления в холодное время года. Но отличная теплопроводность и быстрое получение тепла – не единственные выгоды от использования буржуйки из газового баллона. Владельцам гаражей, дач и бань известны и другие преимущества отопительного прибора:

• Экономия. Для изготовления нужны стандартные недорогие детали. Вы получаете агрегат с минимальными затратами, приятно отличающимися от ценника готовой металлической печки. Для топки используется доступное топливо.

• Легкость в изготовлении. Работы можно выполнить собственными силами, без привлечения специалистов. В сети собрано множество видеоматериалов, по которым можно изучить технологию сборки буржуйки любой конструкции.
• Удобные габариты. Вы можете изготовить прибор под размер бани или гаража.
• Простая эксплуатация и обслуживание. Из баллона получается печь, пригодная для отопления бани, жилых и хозяйственных помещений.

Важно знать о следующих минусах устройства:

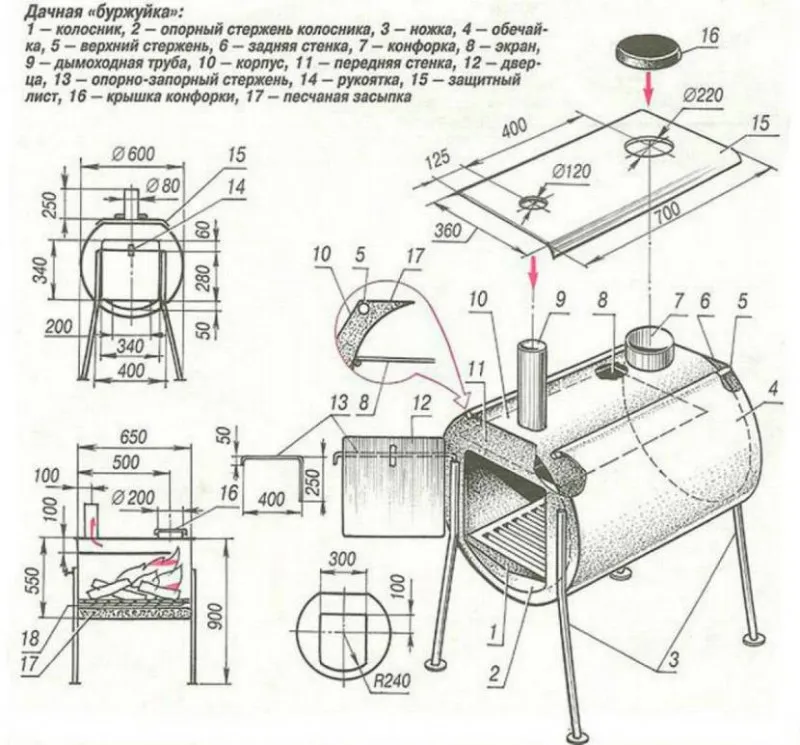

• Для работы надо выбирать достоверные, проверенные чертежи; КПД случайного агрегата может оказаться низким.
• В силу своего устройства и материала конструкция не держит тепло: как только огонь гаснет, она сразу же остывает.
• Буржуйку категорически запрещено топить отработкой (отработанными смазочными материалами) в жилом помещении. Это не только наносит вред здоровью, но и потенциально взрыво- и пожароопасно. Место для установки любой печи отделывают огнестойкими материалами.

У печек, работающих на отработке, есть отдельный недостаток: из-за специфики топлива образуется больше сажи, и чистить дымоход приходится чаще. В любом случае при использовании жидкого топлива необходима хорошая циркуляция воздуха, а она возможна при налаженной системе вентиляции.

Выбор и подготовка баллона

Первое, с чем нужно определиться – это с размером металлической емкости. Размер выбирают, основываясь на площади помещения, в котором предполагается установить печь из баллона. Выбрать можно из следующих вариантов:

• Баллон на 5 л. Пятилитровая емкость сможет обогреть небольшую комнатку. Топлива в него помещается мало, да и то в виде щепок или брикетов.
• На 12 л. Печь сможет обеспечить небольшую (до 3 кВт) тепловую мощность. Тепла хватит, чтобы согреть небольшую мастерскую, подсобное помещение или сторожку.
• На 27-30 л. Вы получите до 7 кВт, этого будет достаточно для обогрева гаража, садового домика или теплицы.
• На 40 л. У промышленных баллонов маленький диаметр и утолщенные стенки, следовательно, закладка топлива будет небольшой. Такую емкость лучше укоротить и сделать небольшую печку, которая будет дольше держать тепло и прослужит дольше.

• На 50 л. Баллон из-под пропана считается оптимальным вариантом для изготовления печи-буржуйки; такие габариты способны обеспечить теплом дачу.

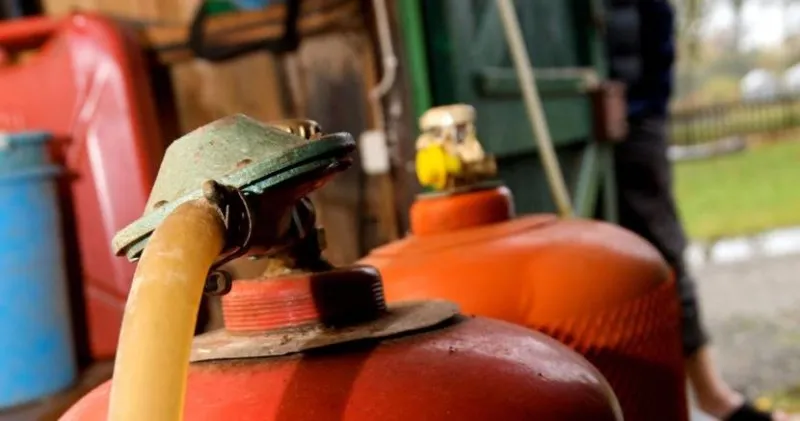

Баллон нуждается в подготовке: в удалении остатков газа. Если пренебречь очисткой, при резке металла может произойти взрыв. Баллон станет безопасным после проведения следующих мероприятий:

• Откручивают вентиль, чтобы избавиться от остатков газа. Нужно выделить сутки, поэтому емкость оставляют стравливать газ на открытом воздухе или в нежилом помещении с хорошей вентиляцией.
• Затем баллон переворачивают, чтобы слить конденсат (подойдет любая ненужная посудина с крышкой – у конденсата резкий запах).
• В конце емкость заполняют водой до самого верха на несколько часов, чтобы вытеснить остаточные пары. После слива воды баллон можно резать без опаски.

Какие материалы и инструменты нужны

Для изготовления гаражной или банной печи из газового баллона выбирают стальной, бесшовный пропановый (бытовой) баллон со следующими габаритами:

• Длина корпуса: 1660-1755 мм. Диаметр: 219 мм.
• Толщина стенки: 5,2-8,9 мм.

Размеры могут отличаться, но предельные отклонения (особенно по толщине) должны соответствовать нормам ГОСТ 949-73. Из инструментов необходимо приготовить:

• Аппарат для сварки (200 А). Средства защиты (сварочная маска со светофильтром, перчатки). Электроды для сваривания конструкционных сталей (диаметр 3-4 мм).
• Шлифовальную машинку (болгарку). К ней нужны отрезные и зачистные диски по металлу (диаметр от 180 мм).
• Верстак с тисками.
• Дрель и комплект сверл.
• Для зачистки шлака от сварки: щетка по металлу (с металлической щетиной), наждачная бумага.
• Слесарный инструмент: плоскогубцы, зубило, молоток.
• Для разметки: рулетка или складной метр, мел (маркер).

Номенклатура материалов зависит от размеров, формы и назначения конструкции. В средний список входят следующие элементы:

• Труба для дымоотвода. Ориентировочные размеры: сечение 120-150 мм, длина 400 мм.
• Лист стали (толщина минимум 3 мм). Из стали изготавливают дверцу для печи.

• Стальная арматура или пруток. Подойдет для изготовления колосниковой решетки, можно сделать ручку для дверки или каменку (если печь предназначается для бани).
• Уголок металлический или профильная труба. Материалы пригодятся для изготовления ножек.

Если планируется печь для бани из газового баллона, потребуется кирпич – из него складывают фундамент для банной конструкции. В качестве наполнения каменки оптимально подойдет диабаз. Не рекомендуется использовать гранит; под действием высокой температуры он быстро разрушится.

Если у вас нет возможности изготовить колосниковую решетку или другие детали, их можно приобрести готовыми. На этом этапе необходимо определиться с типом буржуйки по форме. С учетом ориентации корпуса (будет он расположен вертикально или горизонтально) проводятся все рабочие операции.

Порядок изготовления

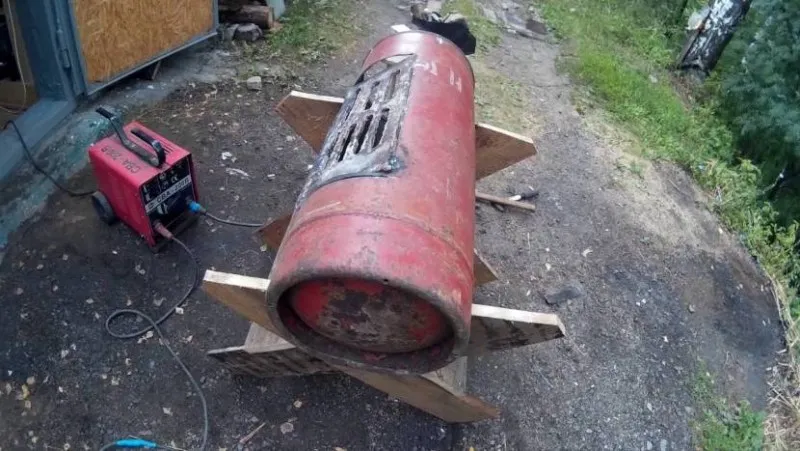

Ориентацию корпуса выбирают в зависимости от места и цели использования. Горизонтально расположенная конструкция более удобна для приготовления пищи или для бани. Вертикальный вариант чаще служит для обогрева; его ставят в гаражах: места он занимает немного, а тяга в нем сильнее.

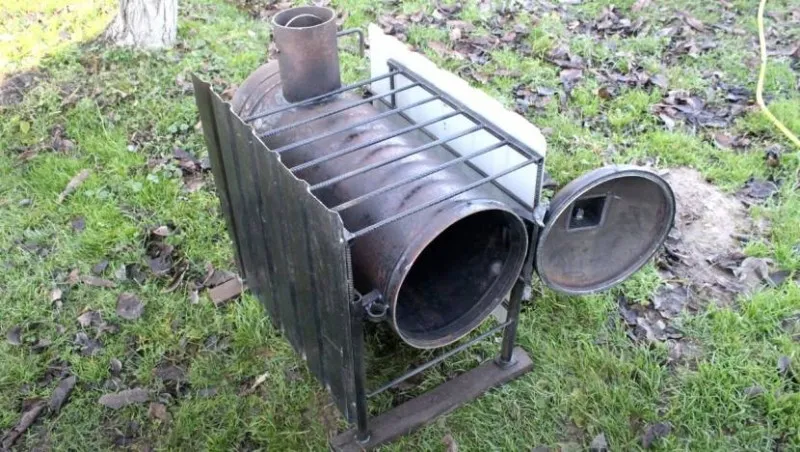

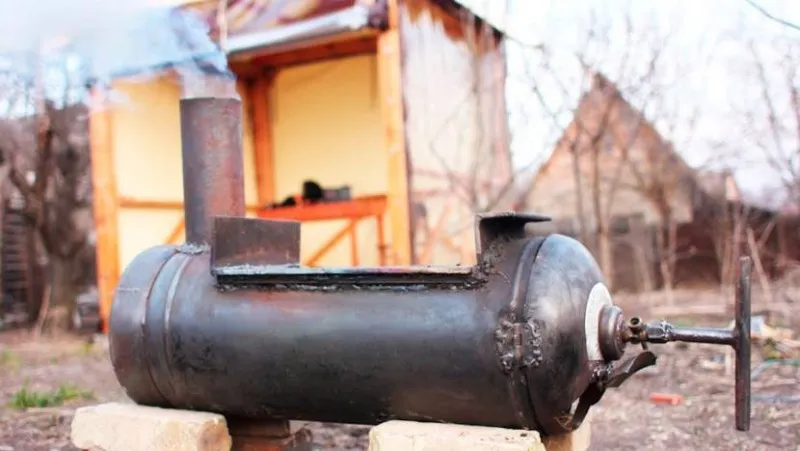

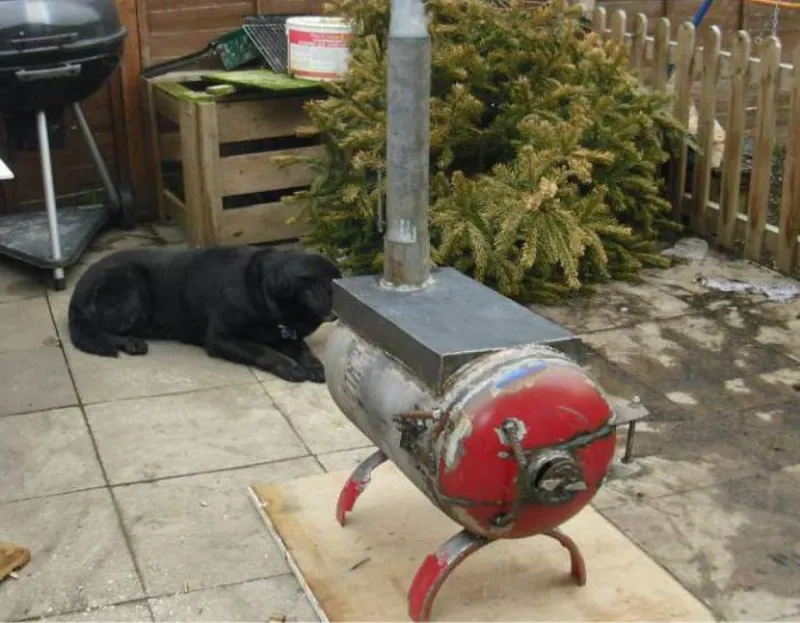

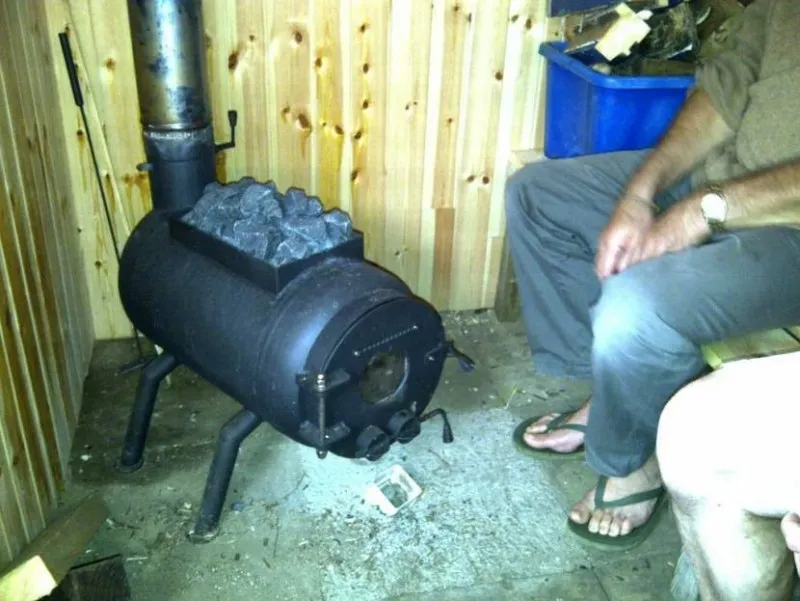

Монтаж горизонтальной буржуйки

Сборку печки-буржуйки проводят в следующей последовательности:

• На торце намечают и вырезают квадратное отверстие для установки загрузочной дверцы (иногда торец срезают целиком).
• У противоположного торца по разметке вырезают круглое отверстие под дымоходную трубу.
• На дне намечают и вырезают отверстие для колосника. Под ним приваривают короб для сбора золы (его изготавливают из листового металла).
• Зольная камера одновременно играет роль поддувала, поэтому ее дополняют дверцей для регулировки тяги. Для изготовления дверцы подойдет вырезанный из корпуса фрагмент, но можно поставить покупную деталь. Готовая дверца облегчает задачу, так как снабжена рамой и щеколдой.
• Для изготовления колосника подойдет толстая арматурная (вязальная) проволока; из нее варят решетку необходимого размера.
• Чтобы эксплуатация была безопасной, нужна надежная опора. В качестве подставки подойдут ножки из уголка или полозья из профиля. Опоры фиксируют на корпусе при помощи точечной сварки; в итоге они должны держать вес конструкции вместе с загруженным топливом.

• К заднему круглому отверстию приваривают патрубок – переходник, через который присоединяют дымоотводную трубу. Труба нужна толстостенная, иначе она быстро прогорит под действием раскаленных продуктов сгорания.

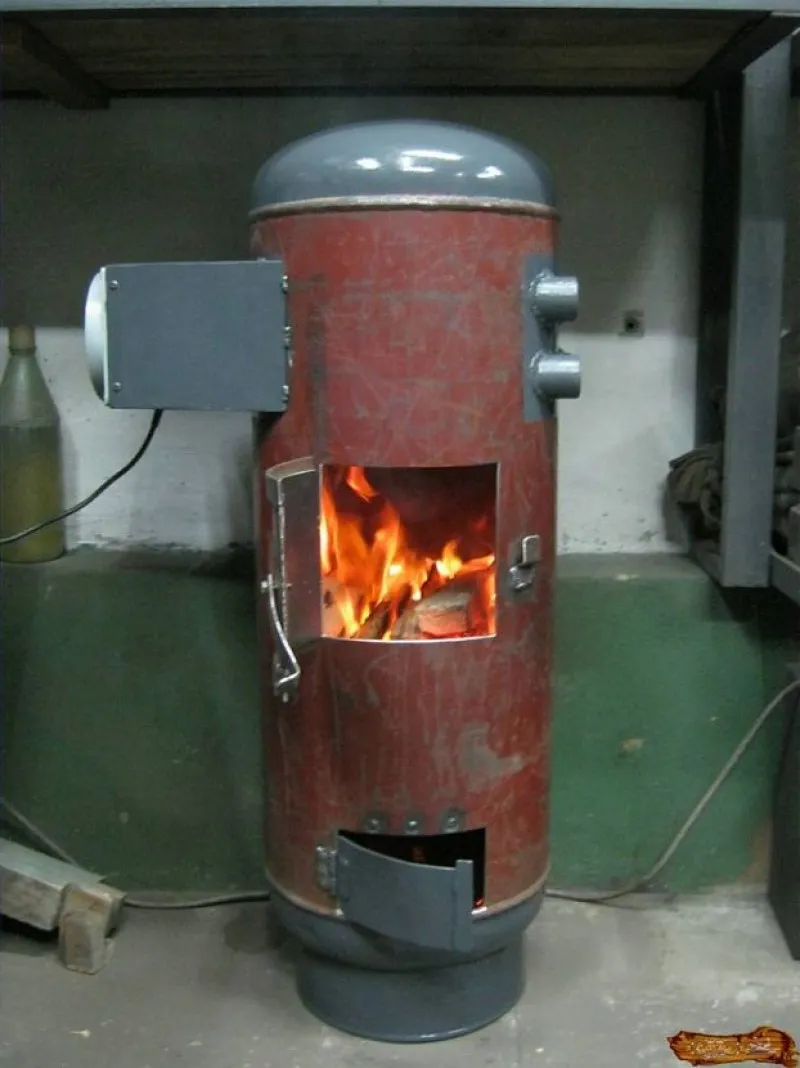

Монтаж вертикальной буржуйки

Вертикальная печка для бани из газового баллона изготавливается в следующем порядке:

• Баллон закрепляют в вертикальном положении, срезают болгаркой верхнюю часть (там, где арматура), ниже размечают будущие отверстия под топку и поддувало (через него буржуйку будут чистить от золы).
• На передней части корпуса вырезают болгаркой два отверстия. Верхнее, большое отверстие – под топку, нижнее, поменьше – под поддувало. Можно использовать газовый или плазменный резак.
• Между камерой топки и поддувалом устанавливают колосник. Его трудно найти готовым, нужного размера и формы, поэтому решетку изготавливают самостоятельно из арматурных прутьев. Арматуру нарезают кусками нужного размера и приваривают внутри баллона к стенкам по заранее нанесенной отметке.

• По контуру отверстий под дверцы приваривают бордюр. Контур уплотняют асбоцементным шнуром, это позволит дверцам плотно прилегать к корпусу.
• Дверцы удобно сделать из вырезанных ранее фрагментов баллона. Их закрепляют на приваренные к корпусу петли и обязательно дополняют щеколдой или задвижкой – во время топки неприятности не нужны.
• Приваривают верхнюю часть, которую срезали только для того, чтобы установить колосник. При желании сверху можно установить варочную поверхность из листа металла. Ее тепла хватит, чтобы вскипятить чайник или поджарить яичницу.
• Сверху или сбоку вырезают отверстие диаметром 10-15 см, приваривают патрубок для дымохода.
• Приваривают опоры (ножки или полозья). Если вы хотите выкрасить печку, выбирайте жаростойкие разновидности эмалей.

Тонкости эксплуатации

Как любую потенциально опасную конструкцию, самодельную печь в баню из газового баллона делают с учетом норм противопожарной безопасности. Чтобы ее эксплуатация была правильной, безопасной и экономичной, разработаны следующие правила:

• Между печью и стенами из бетона (кирпича) должен сохраняться минимальный зазор 20-30 см. До остальных поверхностей должно быть не менее полуметра, при этом прилегающие поверхности отделываются металлом.
• В целях пожарной безопасности печь устанавливают на металлическое или бетонное (кирпичное) основание.
• Рекомендуется оснастить дымоход вьюшкой (заслонкой). Это поможет регулировать тягу и экономить дрова.
• Уход за буржуйкой включает чистку дымохода. Ее проводят дважды, до и после отопительного сезона.

Коротко о главном

Печь-буржуйка, переделанная из газового баллона, десятилетиями остается востребованным отопительным прибором. Она уверенно справляется с обогревом небольших помещений, имеет удобные габариты, а сделать ее по силам домашнему мастеру с начальными навыками в сварочных и слесарных работах.

Для изготовления лучше всего подходят баллоны больших размеров из-под бытового газа. По конструктиву различают горизонтальные и вертикальные модели; первые удобны для готовки, вторые чаще служат источником тепла в гараже, бане или на даче. Готовую печь устанавливают в подготовленном помещении и эксплуатируют с соблюдением правил противопожарной безопасности.

Что можно сделать из большого газового баллона?

Большой газовый баллон можно использовать для создания различных предметов и конструкций, таких как:

1. Барбекю. Баллон можно переработать в барбекю, установив в него решетку для гриля.

2. Мангал. Баллон можно использовать для создания мангала, установив на него железные ножки и решетку.

3. Стулья. Из баллона можно сделать несколько стульев, используя для этого специальную технологию по обрезанию и сварке.

4. Печь. Баллон можно превратить в печь для отопления помещений, установив в него железную дверь и трубу для отвода дыма.

5. Скамейка. Из баллона можно сделать скамейку, используя для этого специальные инструменты и материалы, такие как сварочный аппарат, болты и деревянные доски.

Важно помнить, что работа с газовыми баллонами требует определенной осторожности и соблюдения правил безопасности. Если у вас нет опыта работы с газовыми баллонами, лучше обратиться к специалистам.
