Изготовление сарая из профнастила своими руками — шаг за шагом инструкция и схемы
Для того чтобы самостоятельно построить хозблок или сарай на даче, не требуется приобретать блоки, такие как газобетон или пенобетон, а также кирпичи. Достаточно создать каркас и обшить его профилированным листом.
Выбираем металл
Одним из самых удачных решений станет установка на участке хозблока из профлиста. Профилированный металлический лист имеет целый ряд преимуществ:
- экологичность и доступность материала;
- пожаробезопасность;
- малый вес, что облегчает монтаж и транспортировку;
- устойчивость к изменениям температуры;
- высокий срок эксплуатации;
- широкая палитра цветов, устойчивость окраски;
- прочность и надежность;
- простота ухода.
Удобство доставки и простота сборки позволяют возвести строение за считанные дни. Однако у замечательного материала есть и недостатки:
- изделия из профлиста необходимо снабжать гидроизоляцией;
- конструктивные срезы подвержены коррозии, для предотвращения ржавения необходима покраска;
- на поверхностях скапливается статическое электричество;
- сильный нагрев на солнце ограничивает возможности применения, шум дождя под крышей из профлиста слышен сильнее.
Решив приобрести или построить сарай из профнастила, надо предварительно разобраться, какой материал больше подходит для этой цели. Есть ли разница между профлистом и профнастилом?
Односкатная крыша из профнастила своими руками
Обживаясь в частном доме или на даче, домовладельцы с течением времени сооружают хозяйственные постройки различного назначения. Для хранения инструмента и инвентаря строят сараи, для отдыха обустраивают живописные беседки, для содержания автомобиля – гаражи или навесы. Для возведения этих построек нецелесообразно нанимать профессиональных работников, лучше выполнить монтажные работы своими руками. Эта статья расскажет, из каких элементов состоит устройство односкатной крыши из профнастила, как выбрать уклон, выполнить расчет и монтаж своими руками.
Профнастил: свойства и особенности
Профнастил часто путают с профлистом. Оба эти материала представляют собой оцинкованный стальной лист, которому методом холодного проката придана определенная форма гофры. Профлист предназначен для отделочных работ, а профнастил пригоден для строительства. Маркировка определяет высоту гофры материала. Всего существует 3 вида профнастила: C, H и HC. Наиболее популярным является С, включающий листы с высотой профиля от 8 до 44 мм. После буквы в обозначении марки идет цифра, которая как раз и обозначает высоту гофры: С8 – профлист с глубиной рельефа 8 мм. Возведение заборов и внутреннюю отделку осуществляют с использованием марки С10. Для возведения сооружений материал не подходит ввиду малой прочности.
При возведении стен рекомендуется применять С20. Различают С20А и С20В. Дополнительная маркировка подсказывает, какой стороной наружу смонтирован материал. Ширина желобка С20А составляет 37 мм, а С20В – 67,5 мм. Для покрытия крыши чаще используют вариант В, чтобы дождевая вода стекала по широким желобкам.
Маркировка Н обозначает, что лист может использоваться в несущих конструкциях, его толщина больше 44 мм. Самая популярная марка несущего профлиста — Н57, там, где прочность надо повысить, используют Н60. Самые прочные конструкции собирают из листа Н158. После цифр, обозначающих глубину профиля, ставят ширину листа в мм. Н57 845 означает, что ширина полос материала равна 845 мм. Между двумя обозначениями указывают толщину листа в миллиметрах: Н57-0,7-845.
Профнастил с маркировкой НС используется для изготовления опалубки и ограждений. Низкая прочность не позволяет использовать его в качестве материала для строительства.
Выбор марки определяется будущей нагрузкой. Сооружение рассчитывают не только на вес конструкции, но и на вес работающего на крыше человека вместе с инструментами, снежную шапку зимой. Универсальный профиль соединяет полезные свойства двух видов материала: он легкий, как стеновой, и способен выдерживать большие нагрузки.
Различается профнастил и по форме гофры. Широкая гофра применяется для монтажа кровли. Она изготавливается из медного или стального листа и подходит для полного покрытия крыши. Большие листы с треугольной гофрой устойчивы к ветровым нагрузкам. Они годятся в качестве покрытия стен и для изготовления кровли.
Разновидностью кровельного материала является композитный профиль, отличающийся способностью выдерживать большие нагрузки. Он не деформируется и имеет большой срок службы. Палубный профнастил имеет глубокие желобки. Благодаря этому его применяют для возведения заграждений и перегородок.
Стеновой профнастил – фактически сайдинг, им покрывают стены здания. Материал позволяет произвести сборку, скрыв места соединений.
Полимерный профнастил отличает богатая палитра цветов. Он представляет собой металлический лист, покрытый слоем полимера. Именно это позволяет придавать ему любой цвет и рисунок. Полимерный профнастил устойчив к колебаниям температуры, не подвержен коррозии, защищает от ультрафиолета. Правда, его достоинства сказываются на цене.
Похожими свойствами обладает и оцинкованный лист. Он используется для возведения временных построек, так как устойчив к коррозии, привлекательно выглядит, устойчив к химическому воздействию. Именно этот вид чаще всего встречается в качестве строительного материала для хозблоков. Окрашенный профнастил с нанесенным под краску лакокрасочным составом используется там, где важна декоративность постройки.
Преимущества использования профлистов в строительстве
Высокая прочность, антикоррозийные свойства и жесткость в сочетании с разнообразием размеров и небольшим весом обеспечили популярность профнастила при строительстве разного вида помещений.
Профлисты может уложить даже непрофессионал
К основным преимуществам использования профлиста относят следующие:
- долговечность;
- неподверженность коррозии;
- жесткость;
- небольшой вес;
- универсальность;
- легкость самостоятельного монтажа;
- доступность комплектующих материалов;
- удобство транспортировки и хранения;
- низкая цена;
- широкий выбор размеров;
- высокая эстетичность покрытия.
Крыша из профнастила не подвержена коррозии
Применение профлиста ускоряет время и общие затраты на строительство своими руками. Небольшое количество стыков обеспечивает надежность и герметичность конструкции, а малый вес позволяет крепить профлист даже новичкам.
Как и многие ремонтные работы, крыть кровлю профлистом лучше всего вдвоем. Предварительно необходимо уточнить размеры площади, которую нужно покрыть профнастилом, удостовериться в прямоугольной форме скатов и проверить их плоскость с помощью уровня. Затем определиться с цветом, формой, толщиной и маркой профлиста, а также подобрать необходимый инструмент и комплектующие.
Строим сами
Обладающий малым весом и легкий в монтаже материал подойдет, чтобы построить сарай из профнастила своими руками. Приведенная ниже поэтапная схема поможет справиться с задачей даже начинающему мастеру. Имея небольшой набор инструментов и соблюдая указанный порядок работ, с задачей удастся справиться без больших трудозатрат. Разберемся, как построить сарай из профнастила. Вот примерный перечень работ:
- изготовление чертежа и расчет стоимости;
- выбор участка и расчистка территории;
- изготовление фундамента;
- сборка каркаса;
- кровельные работы;
- закрепление листов профнастила;
- врезка окон и двери;
- отделка помещения.
Прежде всего следует решить, для чего сарай будет использоваться. Исходя из назначения, надо определить место на участке, где монтировать конструкцию.

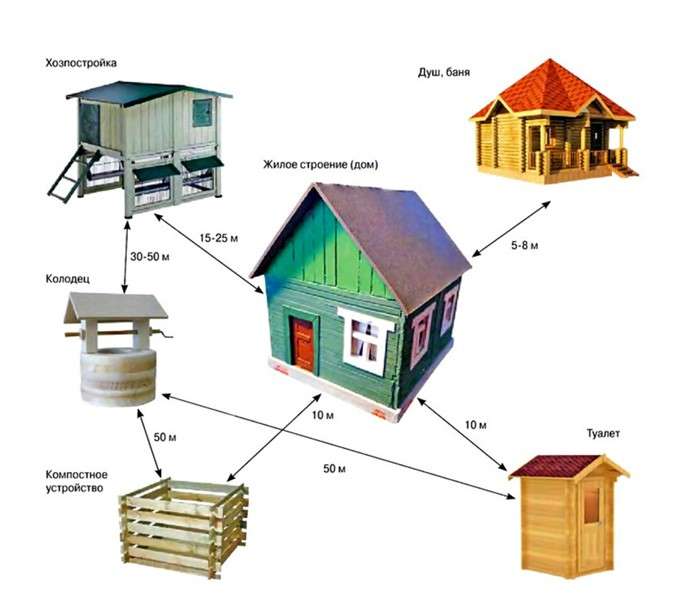

Построенный сарай не должен затенять посадки, желательно, чтобы он не занимал хорошую плодородную землю. Удаленность от дома также зависит от назначения хозблока.

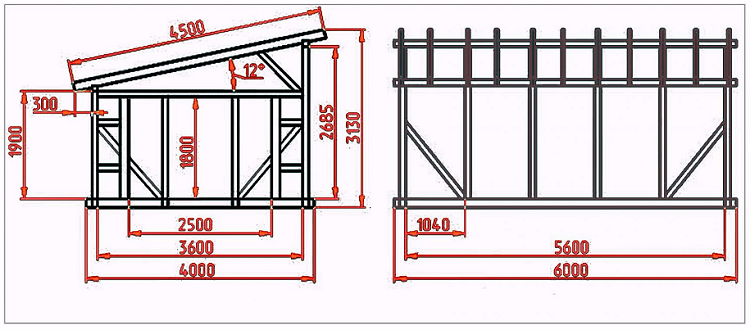

Форма хозблока предпочтительна прямоугольная, это облегчит строительство. Подготовить чертеж совершенно необходимо, чтобы ничего не спутать и правильно рассчитать количество материала. На чертеже должны быть обозначены окна и дверной проем.

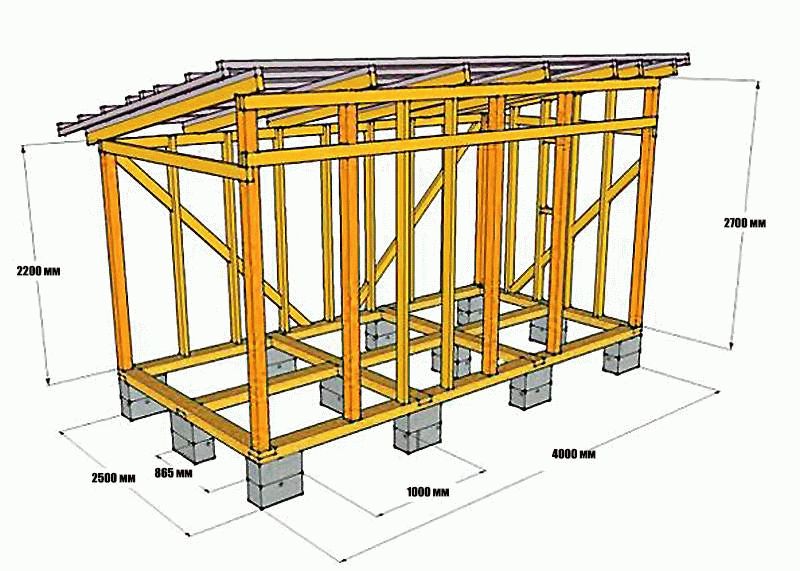

На основании подготовленного эскиза рассчитывают и рисуют каркас, отмечая на рисунке опорные стойки и детали обвязки. Для изготовления каркаса применяют профилированную металлическую трубу прямоугольного сечения или деревянный брус.
Брус выбирают сечением 100х100 мм, он значительно дешевле, чем металл, и с ним проще работать. С другой стороны, металлический профиль надежнее. Профиль выбирают сечением 20х40 мм. Сборка на болтах без применения сварки позволяет разбирать и собирать конструкцию при необходимости.
Разберемся, как сделать сарай из профнастила.
Пошаговое строительство
Сначала подготавливают площадку под постройку. Выше я уже писал о подготовке местности.
Шаг 1
Установка опор высотой 3 м в ямы глубиной 0,5 м на расстоянии 4420 мм друг от друга. Высота стоек – 2,5 м от уровня земли. Обратите внимание: средняя опора не посередине, а смещена на расстояние 1540 мм от одной и 2880 от другой. Ее не ставят, а только подготавливают яму глубиной немного меньше 0,5 м.
После этого приваривают Л-образные перекладины. Можно обойтись без сварки, монтируя на болты или специальные хомуты. Стойку устанавливают, отрегулировав по высоте, и приваривают к этим перекладинам. Такая технология позволит не ошибиться при расчетах с углами и длинами, своими руками выполнить крепеж необходимых элементов. Последовательность изображена на рисунке.
После сооружения первой конструкции приступают к следующей. Она располагается параллельно, на расстоянии 1480 мм. Таких конструкций должно быть 5. Общая длина от одной до другой – 6 м. Сверху перекладины скрепляются планкой 6 м при помощи сварки. Получается металлический каркас из профильной трубы, собранный своими руками. Стойки бетонируются слабым раствором с камнями, не доходя до края ямы 5–15 см.
Шаг 2
Бетонирование. Можно посмотреть на видео в обзорах. После того как стойки возведены и сверху скреплены (пока одной) планкой, сверяют все расстояния, проверяют отвесом каждую стойку на перпендикулярность относительно земли. Если все элементы конструкции установлены правильно, то окончательно заливают ямы от стоек и всю площадь под большую часть сарая бетоном, это примерно 18 м². Предварительно собирают опалубку из досок. Перед заливкой своими руками землю трамбуют и заливают водой: этот процесс ускоряет усадку.
Шаг 3
После бетонирования крепят остальные детали конструкции: перекладины, перемычки и профили. Ходить по бетону можно уже на следующий день после заливки, но в мягкой обуви, вес человека не более 100 кг. Лестницы или леса ставить можно только после недельной выдержки.
Шуруповертом или заклепочным пистолетом фиксируют профильные листы – обшивку стен сарая, перегородки из профильного материала. Двери, ворота закрепляют на завесах с помощью сварки.
Изготовление фундамента
Выбранный участок надо расчистить, удалить остатки старых построек, мусор, корни спиленных растений. На подготовленной земле вымеряют место под фундамент. Фундамент бывает из блоков, ленточный или монолитный. Поскольку вес строения небольшой, его можно поставить на блоки или мелкозаглубленный ленточный фундамент. В соответствии с выбранным способом выкапывают ямы под фундамент. Монолитный станет потом полом сарая, иначе половая доска настилается на опоры фундамента.
Вокруг ямы или ям, образовавшихся при выемке грунта, необходимо соорудить опалубку. Армирование и заливка для столбчатого фундамента производятся по углам, а затем по стенам каждые 2 метра. Ленточный заливают по периметру, а монолитный — по всей площади фундамента. После заливки следует выждать 3-4 дня, чтобы дать бетону застыть.
Чертёж, смета и выбор материала
Перед началом работ следует рассчитать габариты будущего сарая с учётом целевого использования, размера инструмента и других предметов, которые там будут храниться. После этого необходимо сделать чертёж, на котором отразить расположение стен, дверей или окон. Далее на основании габаритов желательно подготовить схему каркаса будущей постройки, на которой будут отмечены места расположения опорных и обвязочных стоек. Это значительно упростит расчёт необходимых строительных материалов и процесс монтажа, которые делаются на следующем этапе.
Для сборки каркаса можно использовать металлический профиль или брус. Применение бруса обойдется дешевле, кроме этого, с деревом работать гораздо легче. Металлический каркас считается более надёжным, а конструкция, если была собрана на болтах, а не сваривалась, легко разбирается при необходимости.
Деревянный брус может быть сечением 100 на 100 мм, для металлического профиля достаточно сечения 20 на 40 мм. Форму желательно выбирать прямоугольную, это упростит крепление профнастила.
Для самостоятельной сборки, особенно если опыт подобных работ незначительный, рекомендуется использование для каркаса только дерева.
Монтаж хозблока
Когда бетон застынет, изготавливают нижнюю обвязку. Сделанная обвязка в дальнейшем послужит основанием для настилки пола, на нее устанавливаются вертикальные опоры. Брус закрепляется при помощи шипов и пазов, соединение усиливается металлическими уголками. Для настилки пола монтируются поперечины с шагом до 60 см. Поверху обрешетка устилается половой доской.
Вертикальные опорные стойки крепятся на нижнюю конструкцию, соединяются верхней обвязкой. Стойки и обвязка должны быть выровнены с применением строительного уровня. Все соединения осуществляются при помощи вкручиваемых под углом длинных саморезов, усиливаются металлическими уголками. Расстояние между стойками не должно превышать 1 метра.
Важно! Окно и дверной проем являются частями каркаса и монтируются вместе с ним.
Крышу делают односкатной или двускатной. В первом случае одна стена должна быть выше, чтобы создать уклон. В областях с теплым климатом уклон односкатной крыши должен составлять 15-200. Там, где зимы холодные и снежные, наклон крыши делают равным 30-450, чтобы избежать скапливания на крыше снежных масс.
Изготовление крыши начинается с установки стропил, на которые набивается обрешетка. Стропила для двускатной крыши собираются на земле, устанавливаются с торцевой части сарая. Конек должен быть выровнен по центру постройки, для точности можно использовать натянутую веревку.
Поверх обрешетки укладывается гидроизоляция, сверху стелется профлист. Желательно приобрести для кровли специальную марку, отличающуюся по свойствам от стенового листа. Гидроизоляция не только защищает помещение от дождя, но и препятствует образованию на металле конденсата. Однако гидроизоляции недостаточно, чтобы защитить помещение от влаги. Необходимо предусмотреть систему вентиляции.
Утепляют крышу минеральной ватой. Изнутри крыша обшивается вагонкой или пластиком.
Важно! Для двускатной крыши необходим конек, чтобы закрыть стык между скатами кровли.
Обшивка стен начинается с более протяженной стороны. Те листы, которые будут использованы под скатом, обрезают болгаркой под углом. Крепят профнастил специальными саморезами с резиновой шайбой и сверловидным концом. Саморезы, предназначенные для работы с деревом и металлом, различаются между собой.
Листы накладываются внахлест, после того, как они закреплены, между стойками опор укладывается минеральная вата для утепления, и стены изнутри обшиваются вагонкой или пластиком — аналогично потолку. Дверной каркас изготавливают из бруса, дверь можно навесить любую. Чаще всего используют деревянную дверь, обшитую тем же металлом, что и стены. Окна могут быть из стекла или поликарбоната. Для удешевления конструкции внутреннюю отделку вагонкой можно заменить обшивкой фанерой или ОСП.
Приведенная пошаговая инструкция поможет изготовить постройку самостоятельно. Сарай из профлиста отличается высокой прочностью. Врезав в дверь надежный замок, можно быть уверенным, что убранные в сарай ценные инструменты будут в безопасности.
Технологии строительства железного сарая
Есть металлические сараи капитальные, а есть — сборные. Капитальный сарай из железа может иметь бетонный пол, который заливается на подготовленное основание, а может — деревянный. Если планируется пол из досок, верхняя обвязка, на которую будет он опираться, делается из толстостенной профильной трубы сечением 60*60 мм или 60*40 мм или уголка с толщиной стенки 4-5 мм и более. К обвязке крепятся лаги пола. Они могут быть тоже металлическими, а могут — деревянными.
В небольшом сарае из металла можно сделать и пол без лаг. Для этого обвязку можно сделать из уголка толщиной порядка 4-6 мм и стороной не менее 10 см. Полку уголка использовать как опору для досок. Только доска должна быть не менее 40 мм толщиной. При большом пролете может понадобиться дополнительная опора. Ее можно будет сделать из профильной трубы соответствующего сечения.
Металлический сарай с деревянным полом
Сборный/разборный металлический сарай состоит из отдельно сваренных каркасов стен, которые соединяются между собой болтами. Обшивка — чаще всего профлист, которая быстро монтируется и снимается. Из такого же материала сделана и крыша. Установить такое сооружение на даче можно за пару часов также как и демонтировать. Их ставят на время сезона на неохраняемых дачах, а потом или прячут под замок, или увозят на зимние квартиры.
Есть еще один вариант сборного сарая (их еще называют «хозблок») — для тех, кто не хочет возится с изготовлением. Промышленность выпускает готовые комплекты, которые собираются как конструктор. Есть варианты китайского производства, есть — отечественные. Разница по цене не катастрофическая 20-30%. А чему вы больше доверяете, то и выбирайте. Сборка одного из российских железных разборных сараев показана в видео.
Как сделать забор из профнастила читайте тут, а установка забора из сетки-рабицы описана в этой статье.
Установка кровли
Крыша сарая из профнастила может быть сделана двумя способами:
- с одним скатом, в этом случае одна из стен должна быть выше другой для создания угла не мене 30°;
- с двумя скатами, для этого высота стен делается одинаковой.
Независимо от выбранного варианта сначала устанавливаются стропила, на которые крепится обрешётка из досок. Она может быть сплошная или с промежутком. Перед закреплением профнастила необходимо обязательно положить любой гидроизоляционный материал. Это не только предотвратит попадание влаги во время осадков в течение года, но и сохранит от конденсата, который образуется на поверхности металла.
Для крыши желательно приобретать специальный кровельный профилированный лист, который отличается по структуре от стенового, правда, и стоит в среднем на 50% дороже. Если монтируется двускатная крыша, дополнительно приобретается конек, закрывающий стык листов.
Крепление профнастила
Крепление осуществляется специальными саморезами со сверлом на конце (для прохождения металла) и резиновой прокладкой. Их длина должна быть больше волны листа не менее чем на 35 мм. Обязательно стоить обратить внимание на предназначение саморезов, так как они бывают для крепления как в металл, так и в дерево. Саморез обычно закручивается в низ волны листов, которые устанавливаются с напуском. Величина образуемого нахлеста и расстояние между саморезами равняется одной волне.
Монтаж осуществляется с длинных сторон сарая с использованием стенового листа. Если строение имеет односкатную крышу, каждый лист необходимо подрезать болгаркой для получения клиновидной формы.
После закрепления их на стенах сарая между опорными стойками укладывается гидроизоляция и по желанию теплоизоляционный материал, обычно это минеральная вата.
Каркас двери собирается из бруса и обшивается стеновым листом. Внутри также может быть уложен изолятор. Если в сарае планируются окна, их можно сделать из стекла или из поликарбоната.
Внутри проще всего помещение зашить фанерой или плитами ОСП. Но при желании для стен можно использовать и недорогой пластик.
