Автоматика для откатных ворот своими руками

2,114 Просмотров

Самодельная автоматика для откатных ворот включает в себя не только устройство, которое руководит открыванием и закрыванием ворот. Привод для ворот — это лишь одна из составляющих комплекса автоматизации.

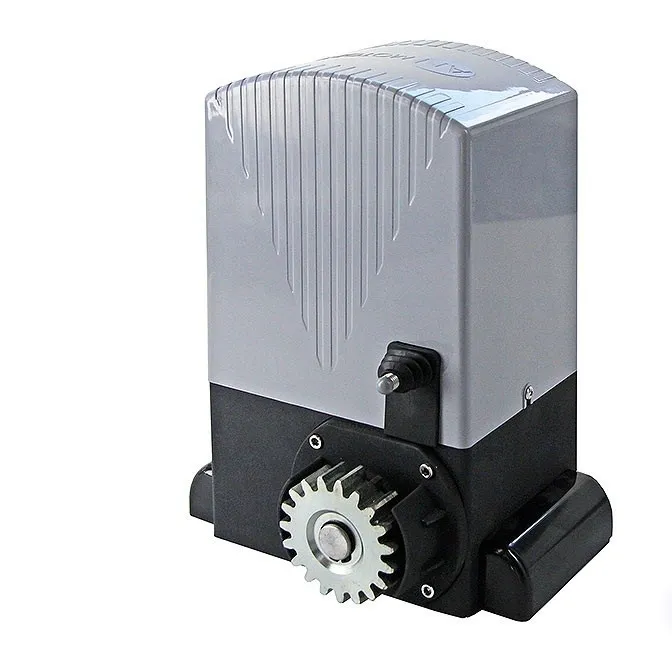

Электропривод.

Комплект автоматики для дверей, состоящий из привода, зубчатой рейки и двух оконечников — это минимальный и достаточный набор. Подобная автоматика для откатных ворот может быть легко установлена своими руками. Однако если дополнить его всего несколькими недорогими элементами, то можно получить набор, реализующий все возможные удобства от использования ворот.

Такими дополнительными элементами являются:

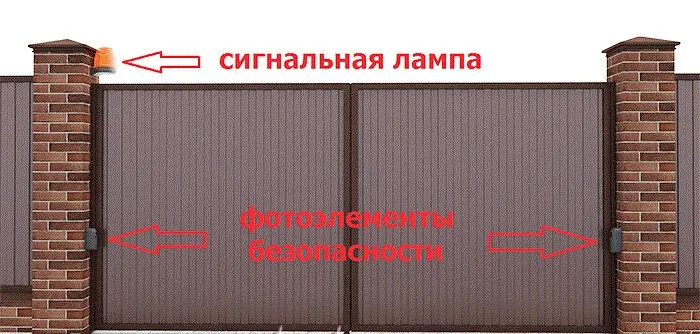

• фотоэлементы (набор из двух штук предназначен для остановки закрывания дверей при появлении в проеме какого-либо препятствия);
• сигнальная лампа (мигает в то время, когда работает привод двери);
• выносная антенна (увеличивает дальность действия дистанционного пульта управления).

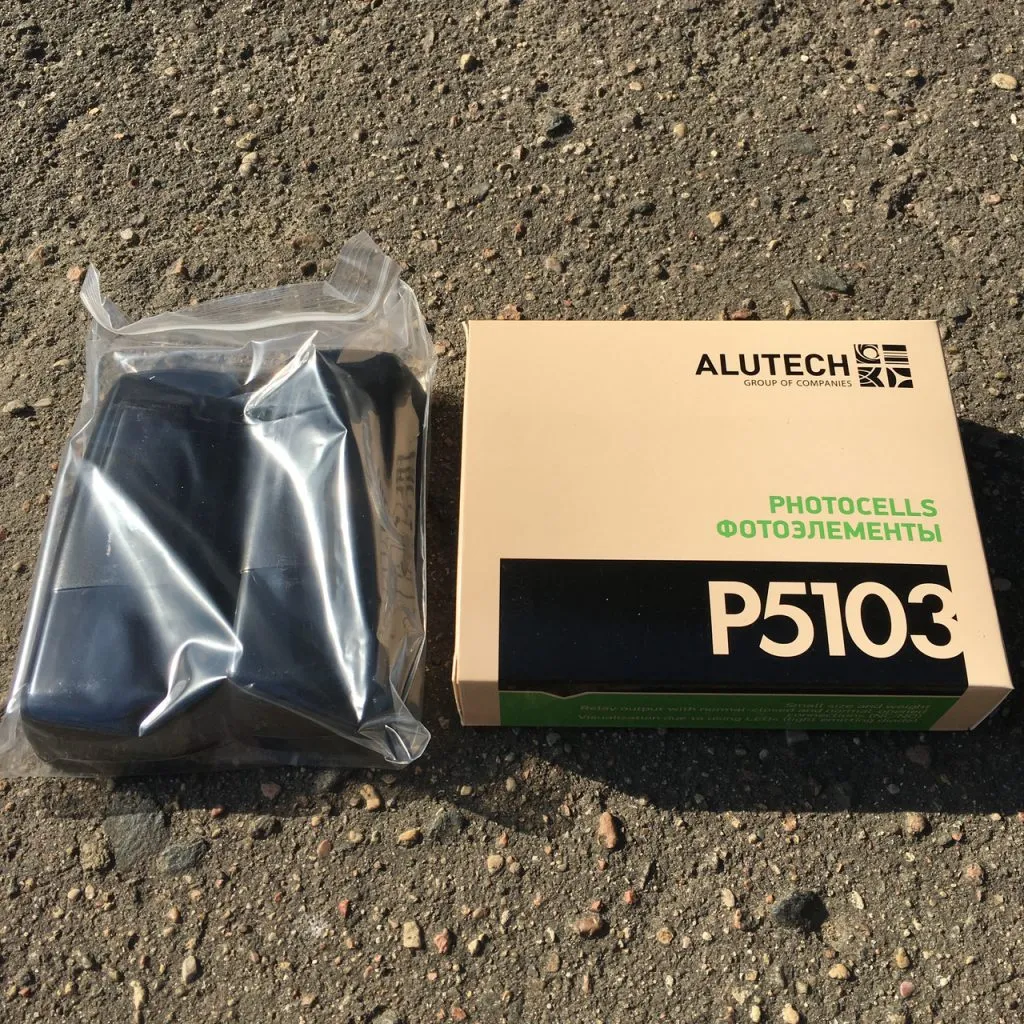

Фотоэлементы.

Главной особенностью автоматических откатных ворот является возможность их открытия и закрытия при помощи дистанционного пульта управления. При этом установка автоматики своими руками не является сверхсложной задачей, и автоматические двери все чаще можно встретить у владельцев частных домов и гаражей.

Откатные ворота делятся по типам:

1. Подвесные ворота. В большинстве случаев они использовались на промышленных предприятиях. Такая конструкция обладает большим весом и большой надежностью, при этом она достаточно проста. Металлическая балка на роликах крепится на 4-5-метровой высоте. На нее устанавливаются двери на подвижном механизме. Такой вид используют достаточно редко из-за ограничения высоты по вертикали, а также большой стоимости установки.
2. Откатные ворота на рельсе – конструкция простая и надежная. Ее недостаток – в сложности открытия в холодную погоду. Рельс легко забивается льдом и снегом, необходим постоянный контроль, чистка. Но если сравнить эту конструкцию с подвесной — откатному типу не нужно много места для движения, что отлично подходит для закрытия больших проходов. Для установки необходим монтаж рельса под конструкцией. Само полотно монтируется на особые колесики. Сверху конструкция удерживается вертикально благодаря креплению на столбе.

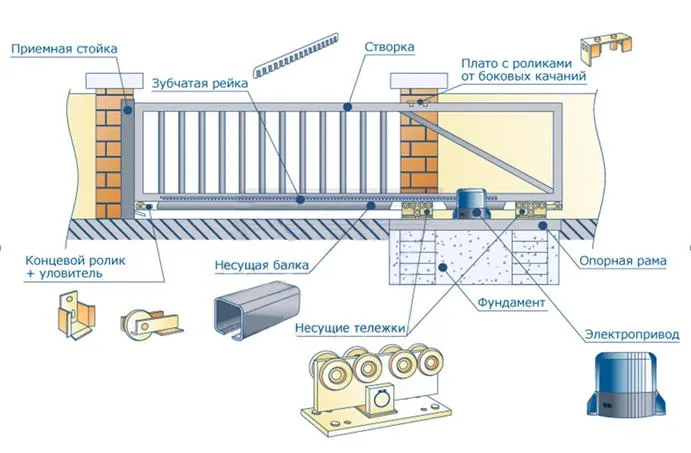

3. Консольный тип откатных ворот обладает самой сложной конструкцией монтажа. Зато такие ворота наиболее подходят для российского климата. Они не оставляют просветов вокруг себя. Конструкция консольных ворот устанавливается на несущей опоре. Движение по опоре осуществляется роликовыми тележками, которые находятся сбоку. Несущая балка может находиться с любой стороны от проема.

Важно помнить условие, что для откатных ворот необходимо достаточно свободного места сбоку от входа – длиной больше самого входа.

Последовательное руководство

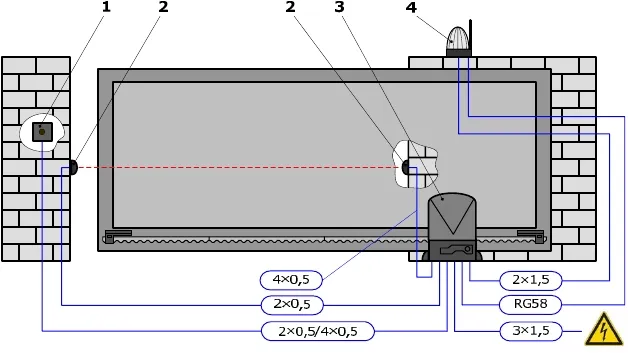

1 — ключ-выключатель (одно- или двухконтактный); 2 — фотоэлементы на закрытие; 3 — привод; 4 — проблесковая лампа со встроенной антенной.

Далее рассмотрим по шагам установку автоматики:

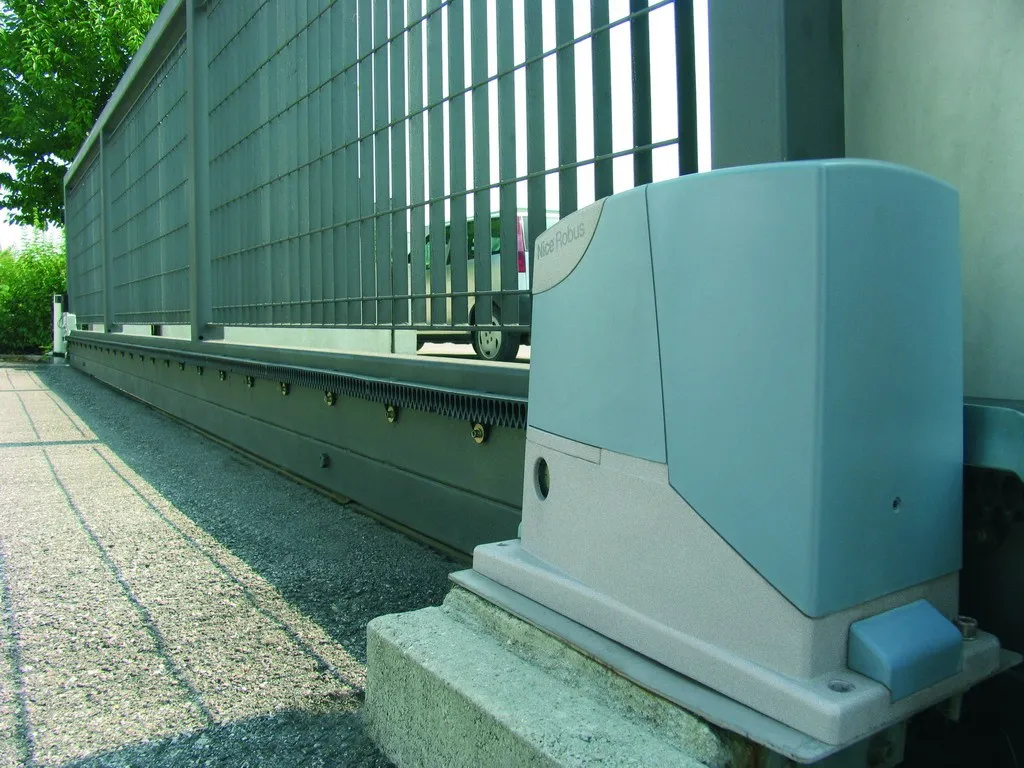

1. Сначала закрепляется зубчатая рейка внизу полотна двери. Ее высота не очень важна. Позже можно будет отрегулировать сам привод над основанием до нужной высоты, используя регулировочные винты.

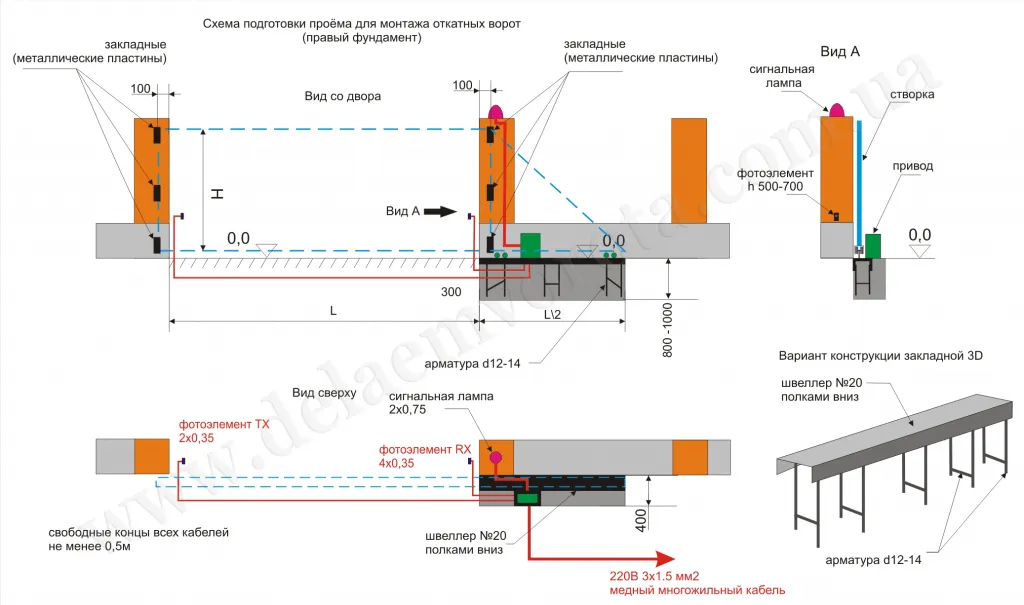

2. Прокладывается двухжильная проводка для крепежа фотоэлементов между столбами. Либо устанавливаются дополнительные столбики для фотоэлементов. Лучше их устанавливать внутри двора, по антивандальным соображениям. Оба столба просверливаются на высоте 60 сантиметров от земли, отверствия – на внутренней стороне столбов; прокапывается канавка между столбами и в ней прокладывается подготовленный провод в полиэтиленовой защитной трубе. Концы выводятся концы и к ним оставляется доступ.
3. Концы провода проводятся в полость столбов и выводятся наружу через высверленные отверстия. Начинается установка. Сначала устанавливаются фотодатчики на столб, после они присоединяются к цепи проводки. Излишки нужно не отрезать, а укладывать внутрь.
4. Крепится сигнальный маяк и дополнительная антенна. Берутся кабели по таблице сопротивлений, 50 Ом – для антенны и двужильный с сечением 2х1 мм – для сигнального маяка. Длины должно хватать на то, чтобы провести их по всей длине в полость столба, расположенного ближе всех к установленному двигателю.
5. Всю проводку нужно привести к приводу – центру системы. Все кабели проводятся внизу скрытно. Нужно найти специальное отверстие и кабель-канал в двигателе, чтобы провести кабель снизу вверх к клеммам.

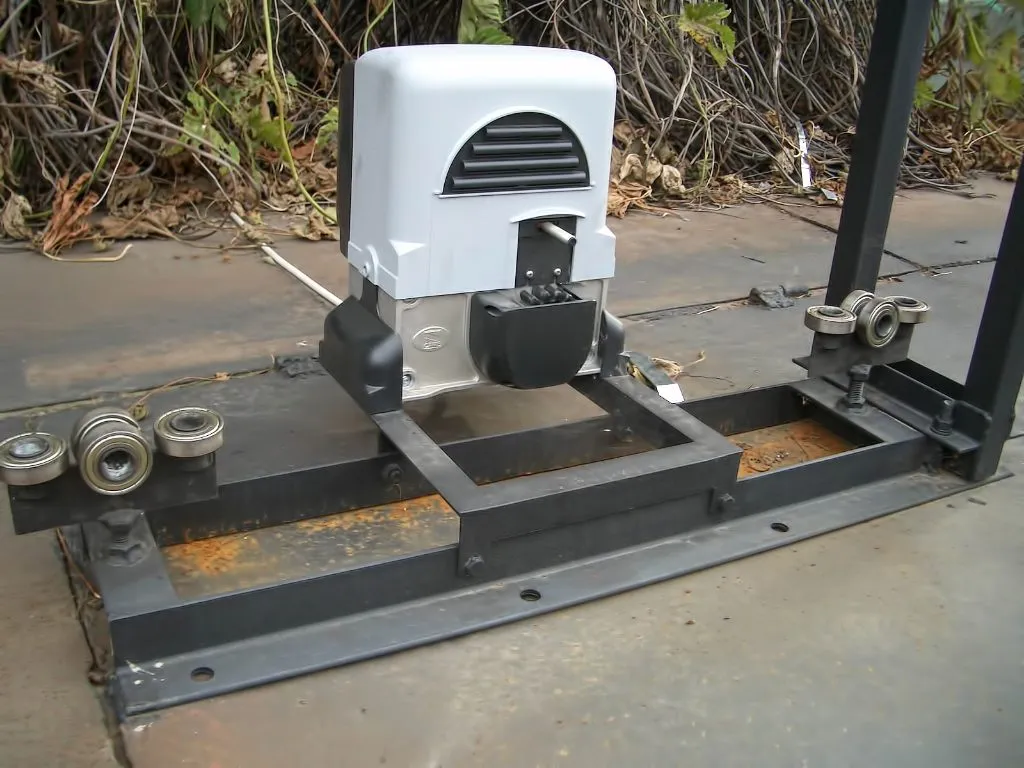

6. Электросваркой приваривается привод к площадке, регулируется высота двигателя при помощи специальных винтов. Зубчатое колесо должно сцепляться с зубчатой рейкой так, чтобы между ними остался небольшой зазор.
7. Концы отключения двигателя устанавливаются по бокам зубчатой рейки. Двери сдвигаются до упора вправо и влево, проверяется, чтобы при максимальном открытии и закрытии оконечник упирался в специальный выключатель. Привод отключаем.
8. Проводится сверка по схеме и монтируются все оставшиеся соединения. Электрическое питание подключается в последнюю очередь.
9. Осталось только запрограммировать пульт дистанционного управления и проверить работоспособность. Двигатель нужно закрыть защитным каркасом.

Вся работа является не очень трудоемкой и выполняется за выходные своими руками.

Чем заполнить откатные ворота?

Откатные ворота можно заполнить различными материалами, в зависимости от цели и предпочтений. Некоторые из наиболее распространенных вариантов заполнения откатных ворот включают в себя:

1. Металлические панели — эти панели могут быть выполнены из стали, алюминия или других металлических сплавов. Они прочные, легкие и обладают хорошими защитными свойствами.

2. Деревянные панели — дерево — это традиционный и эстетически привлекательный вариант для заполнения ворот. Деревянные панели могут быть изготовлены из различных пород дерева и могут иметь различные отделки.

3. Сетка рабица — это вариант для тех, кто хочет обеспечить защиту своего участка, но не хочет, чтобы ворота полностью закрывали обзор. Сетка рабица выполнена из металлической проволоки и имеет малый вес.

4. Прозрачные панели — панели из поликарбоната, стекла или акрила позволяют пропускать свет и делают ворота более привлекательными.

5. Камень, кирпич или бетонные блоки — это вариант для тех, кто хочет обеспечить максимальную защиту и изоляцию своего участка. Однако, учитывайте, что такое заполнение сделает ворота очень тяжелыми.

6. Специальная смесь из гравия и бетона, так называемый гравийный бетон, это тоже вариант для тех, кто хочет обеспечить защиту и в то же время создать привлекательный дизайн.

Выбор материала для заполнения откатных ворот зависит от многих факторов, включая желаемый уровень защиты, эстетические предпочтения и бюджет.
