Как правильно повесить радиатор отопления на кронштейн

Для обеспечения эффективного использования радиатора важно тщательно подобрать подходящие кронштейны. Существует множество вариантов крепежных элементов, каждый из которых имеет свою уникальную конструкцию, метод установки и функциональность.

  1. Виды крепления батарей
  2. Разметка места монтажа
  3. Как повесить радиатор на кронштейн
  4. Сколько потребуется кронштейнов

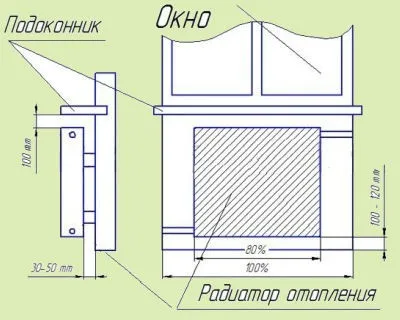

Выбор места для монтажа

  • Для наилучшего теплообмена и удобной уборки комнаты нужно поднять радиатор над полом на 100-120 мм;
  • От уровня подоконника нужно опуститься на 100 мм. Это нужно для свободного протекания теплового потока от радиатора вверх;
  • И наконец, от стены до радиатора должно быть не менее 30-50 мм. При более близком приближении к стене нарушится конверсия воздуха и будет греться сама стена, а не комната.

Напомню, что монтаж стального радиатора возможен по трем схемам: подводка труб снизу, сверху, с двух сторон. Вариантов подключения несколько больше.

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:

  • расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
  • расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
  • расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
  • рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

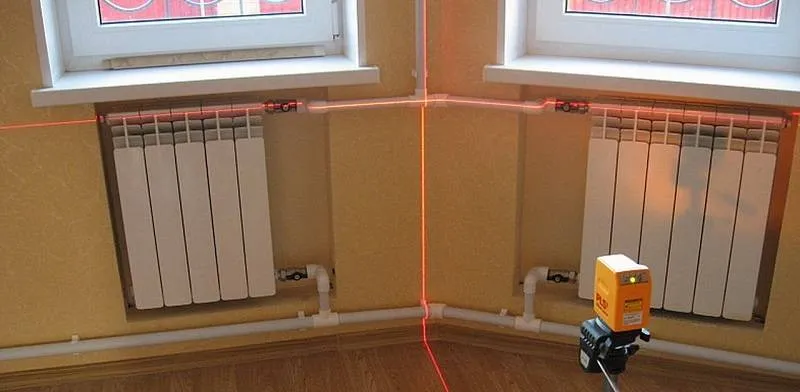

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

  1. Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
  2. Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
  3. Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
  4. От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
  5. От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
  6. От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

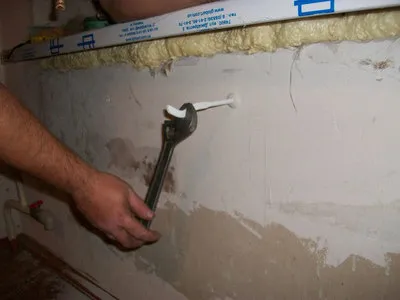

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

Крепление для стальных радиаторов

Что касается стальных батарей, то в продаже есть две их разновидности: панельные и трубчатые. Поскольку конструкция этих агрегатов существенно отличается, для их монтажа применяются совершенно разные крепежи.

Панельные радиаторы на задней стенке имеют специальные приваренные скобы. Благодаря им прибор навешивается на закрепленные на стене кронштейны. Причем эти крепежные приспособления отличаются от традиционных кронштейнов, использующихся для установки секционных батарей. Конфигурация крепежа такая, чтобы он мог легко соединяться со скобой.

Панельные батареи нужно навешивать на ровные и гладкие стены, потому что на неровной поверхности это выполнить намного сложнее. Поскольку вес стальной панели небольшой, радиатор можно подвесить только на верхних скобах, а снизу установить упоры, которые будут корректировать положение прибора в горизонтальной плоскости. Такие упоры не крепятся к стене, а крюками фиксируются за скобу, упираясь в стеновую поверхность. Для прочности такое крепление имеет расширение с той стороны, которая обращена к стене.

Для быстрого и простого монтажа панельных радиаторов используют монтажные планки. Это металлическая полоса с пластиковыми фиксаторами в нижней и верхней части. Если используется такая крепежная планка, то скобы на тыльной поверхности батареи не понадобятся. Сначала на стеновой поверхности закрепляются планки, после этого радиатор навешивается на пластиковые крюки.

Также для крепления трубчатых агрегатов можно использовать специальные приспособления с захватами типа SMB. Это стальная полоса с фиксаторами из пластика и полочкой в нижней части для упора прибора. Такие полосы можно применять только в том случае, если вес агрегата с теплоносителем не превышает 100 кг.

Монтаж выполняется в такой последовательности:

  1. Сначала к стенам вертикально крепятся стальные полосы. Расстояние между полосами и их количество зависит от шага труб радиатора и его протяженности.
  2. После этого батарея нижним краем устанавливается на полочку.
  3. Затем верхний край приближают к стене так, чтобы трубы попали в пластиковые фиксаторы. При этом будет слышен характерный щелчок.
  4. После этого к радиатору можно подключать трубы подачи и отведения.

Еще один вариант быстрого монтажа трубчатого радиатора – это использование крепежей типа SVD, состоящих из двух частей. Одна часть крепежного элемента закрепляется на стеновой поверхности, а втора – на отопительном приборе. После этого они стыкуются друг с другом и закрепляются посредством стальной петли.

Также существуют напольные стойки для радиаторов отопления из труб. Такие крепежи бывают двух видов – в форме стоек с крюками или в виде трубчатых упоров, приваривающихся к прибору в заводских условиях. Как правило, стойки с крюками крепятся к полу, а после этого на них навешиваются батареи.

Особенности крепления радиаторов отопления при самостоятельной установке

Особые условия к прочности крепления и качеству основания выдвигают обогревательные приборы, изготовленные из чугуна. Важно учитывать, что кроме массы самого изделия, есть еще и внутренний объем секций, которые наполняются теплоносителем. Если у алюминиевой единицы он составляет не более 0,5 л, то у чугунной серии МС-140 объем достигает 1,5 литра.

Рассчитывая количество крепежных кронштейнов, мастера руководствуются нормативами пункта 3.25 уже упомянутого выше СНиП. По его нормам правильная установка радиаторов отопления заключается в следующем – одна опора на 1 м² площади нагрева батареи, но не менее трех. Показатель площади секции зависит от ее типа. Для примера, у М-140 она составляет 0, 254 м², и для набора из 12 секций понадобится 4 кронштейна.

Если монтаж выполняется тремя кронштейнами, то два из них ставятся снизу, а один сверху посередине. Четыре крюка устанавливаются друг над другом попарно. Изгиб кронштейна должен прочно охватывать шейку, соединяющую соседние секции. Кроме перечисленного есть еще несколько правил крепежа:

  • Монтаж батарей из алюминия или биметалла выполняется по тем же нормам, что и из чугуна. Причина такого подхода – низкая устойчивость к нагрузкам механического типа и слабой прочности соединительных узлов секций. Поэтому здесь также нужно не менее трех кронштейнов.
  • Чугунные изделия крепятся на кронштейнах в паре с анкерами или дюбелями.

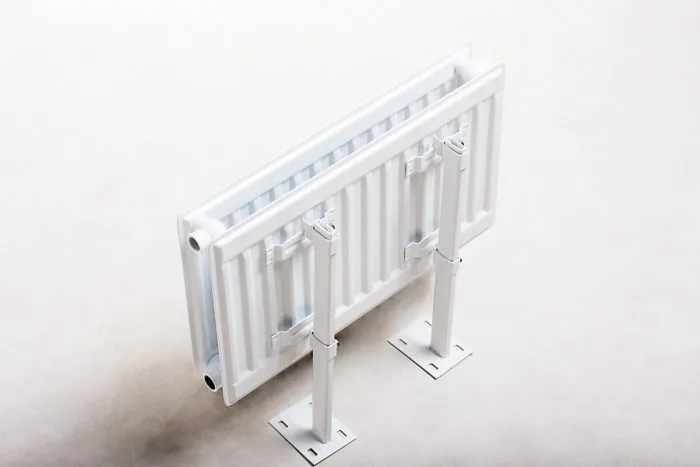

  • В некоторых случаях используются напольные подставки с фиксацией верхней части батареи к стене. При количестве секций более 10 следует применить три подставки.

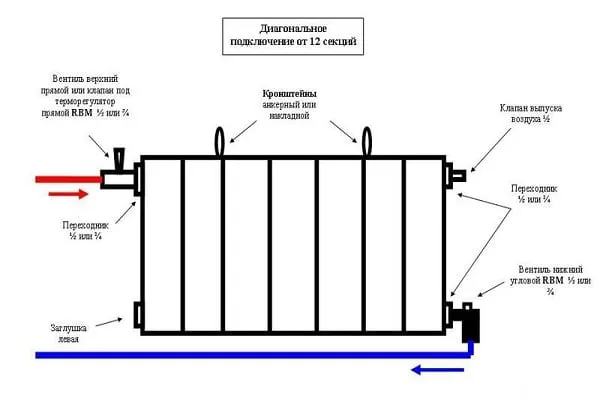

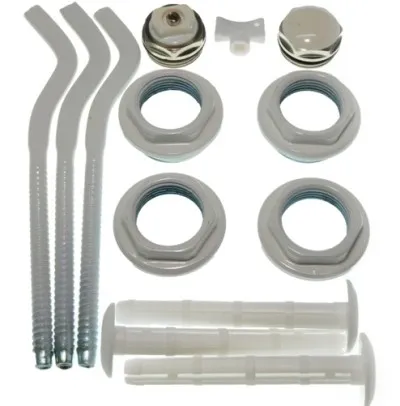

Соединительные фитинги

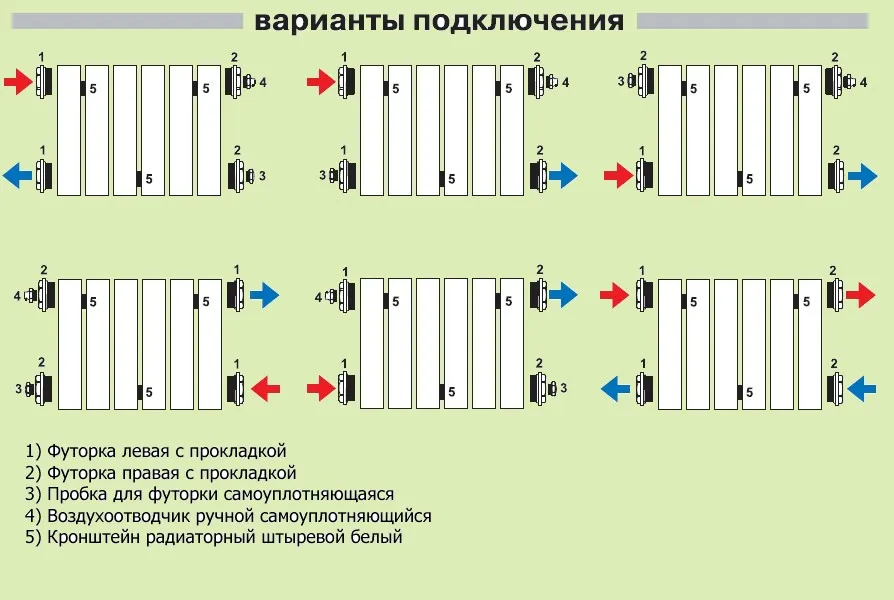

Сам по себе радиатор подключить к системе не получится, тем более, если учесть наличие на нем правой и левой резьбы с двух сторон. Чтобы реализовать соединения нужны фитинги, минимальный комплект включает:

  1. Две футорки.
  2. Две заглушки.

В зависимости от конструкции системы отопления, внешняя резьба футорок и заглушек может быть как левого направления, так и правого. Внутренняя резьба фитинга всегда имеет только правую винтовую линию. Бывает, что установка в квартире чугунного радиатора отопления своими руками сопровождается оснащением последнего автоматическим воздухоотводчиком или краном Маевского. В этом случае вместо пробки завинчивают футорку. Для изделий из алюминия или биметалла в продаже присутствуют готовые наборы, состоящие из:

  • Четырех парных футорок.
  • Одной пробки, соответствующей внутреннему шагу резьбы футорки.
  • Один кран Маевского.

Кто интересуется вопросом, как правильно установить батареи, должен учесть важную рекомендацию, суть которой заключается в добавлении в схему обвязки шаровых кранов. Эта мера предоставляет возможность без вмешательства в функционирование центрального отопления выполнить ремонт или замену элементов домашней системы.

Концепция автономного обогрева подразумевает установку на подаче терморегуляторного узла. Краны и фурнитура к отопительному прибору через «американку». Способ соединения с подводом зависит от материала труб.

Характеристика

Кронштейны для батарей отопления представляют собой крепёжные элементы произвольной конструкции, формы, и размера, выполненные из стали, чугуна либо иных металлов или сплавов.

Изделия подразделяются на:

  • навесные крепежи, предназначенные для закрепления радиатора на стене;
  • напольные стойки.

Существуют как регулируемые, так и нерегулируемые держатели обеих разновидностей.

Важно! Залог правильного монтажа любой батареи отопления — подбор крепежей, подходящих под характеристики устанавливаемой модели. Оптимально использовать те, что идут в комплекте с радиатором.

Правила установки радиаторов отопления

Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:

  • Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
  • От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
  • От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
  • От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

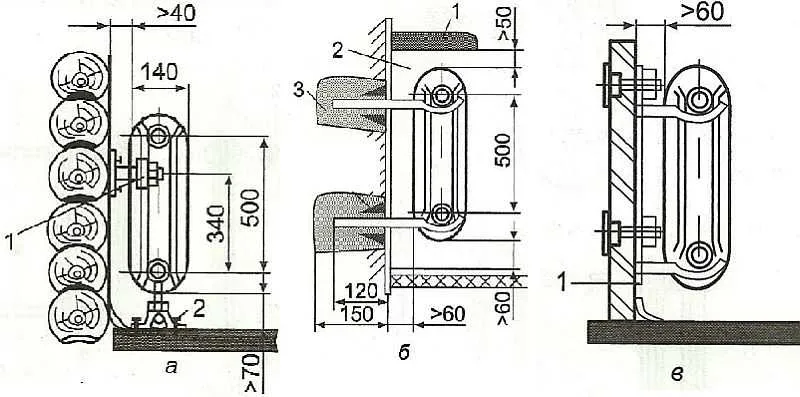

Способы крепления в зависимости от типа стены

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

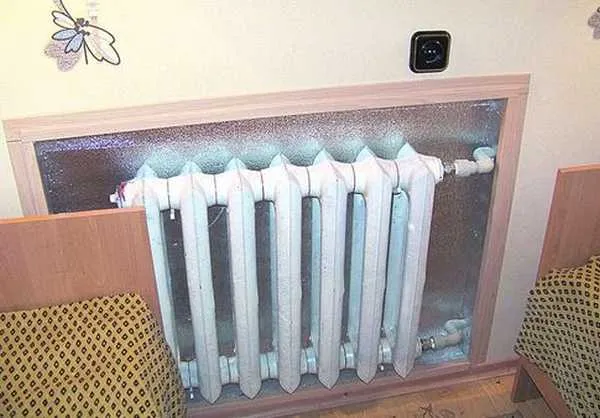

Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

Для повышения тепловой мощности закрепите на стене фольгу

Разметка мест монтажа крепления

Самый простой способ требует помощи друга. Он предусматривает такие действия:

  1. На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см.
  2. На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
  3. Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
  4. Ставят радиатор вертикально. Кронштейн (его должен поддерживать помощник) должен коснуться стены.
  5. Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность нужно проверить уровнем.

Что касается количества верхних кронштейнов, то на 10 секций должно быть 2 крепления. Далее на каждые 10 секций добавляют по одному кронштейну. Ситуация с нижними немного иная: разрешается использовать 1 кронштейн на 2 верхних. Это потому, что основное давление будут испытывать верхние. Нижние предназначены только для поддержки вертикальности.

Если уже есть готовая трубная разводка, то метку делают после того, как радиатор был приложен к ней ( учитывают еще расстояние, которое отберет запорная арматура). При этом нужно не забывать, что верхняя труба должна иметь малый наклон в направлении батареи. Нижняя должна быть наклоненной в направлении от биметаллической конструкции. Это позволит воздуху легко входить в секции и выходить из них. Неправильный наклон труб будет способствовать накоплению воздуха внутри радиатора. Это уменьшит теплоотдачу.

Проблемы недостаточного крепления батарей к стене

Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки. Именно поэтому очень важно выполнить их монтаж правильно и надежно.

Итак, факторы, которые усугубляют ненадлежащее крепление батарей:

  • механические повреждения приборов во время эксплуатационного срока;
  • перекосы радиаторов отопления при заполнении их водой.

Как повесить картину на стену бетонную?


Для того чтобы повесить картину на бетонную стену, необходимо использовать специальные крепления. Вот некоторые шаги, которые могут помочь:

  1. Оцените размер картины и выберите место на стене, где она будет располагаться. Убедитесь, что стена достаточно прочная, чтобы выдерживать вес картины и крепления.

  2. Очистите поверхность стены от пыли и грязи. Если стена сильно пыльная или грязная, ее следует протереть влажной тряпкой и дать ей высохнуть.

  3. Разметьте на стене места, где будут располагаться крепления для картины. Для этого можно использовать маркер или карандаш. Расстояние между креплениями должно быть достаточным, чтобы картина была надежно закреплена на стене.

  4. Установите крепления на стену в соответствии с маркировкой. Для крепления картины на бетонную стену можно использовать анкеры, саморезы или болты. При использовании анкеров необходимо выполнить отверстия в стене, затем вставить анкеры и закрепить крепления на них.

  5. Подвесьте картины на крепления, следуя инструкциям производителя. Обычно это делается при помощи крючков, кольцев или других специальных креплений, которые крепятся к верхней части картины.

  6. Проверьте, чтобы картина была надежно закреплена на стене и не обвисала.

Как только вы закрепили картину на стене, убедитесь, что она не находится в зоне прямого солнечного света или других источников тепла, чтобы избежать ее выцветания. Также рекомендуется периодически проверять крепления для того, чтобы убедиться в их надежности и избежать падения картины.
