Как проверить аккумулятор мультиметром

Общая информация про мультиметр

Мультиметр – это специальный прибор, с помощью которого можно проверить состояние различных элементов питания. Такие устройства часто используют в мастерских по ремонту электроприборов и в домашних условиях.

На рынке представлены цифровые и аналоговые виды мультиметров. Первые более дорогие и удобные в использовании, вторые дешевле и позволяют засечь динамику сигнала. Габариты разных моделей измерительных приборов также разнятся. Можно приобрести как крупногабаритные тестеры для регулярных измерений, так и компактные, переносные устройства для разовых проверок.

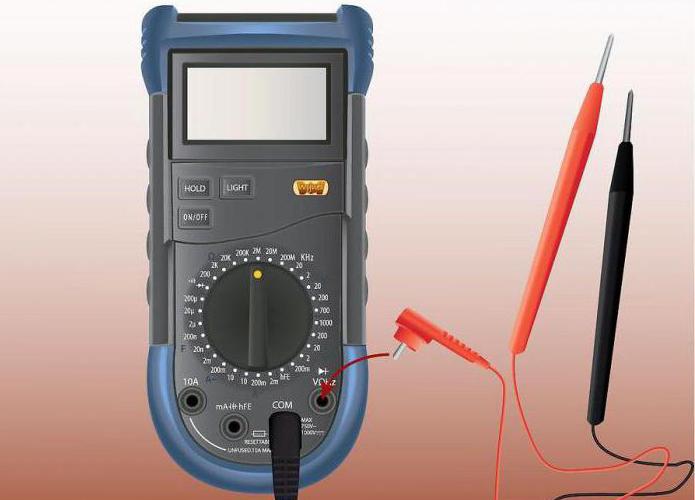

Для подключения мультиметра к батарейке используют 2 щупа:

  • щуп с красным шнуром, который подключают в разъём прибора «VΩmA» и к положительному электроду элемента питания;
  • щуп с чёрным шнуром, подключается к разъёму «COM» и отрицательному электроду.

Предназначение

Мультиметр предназначен для проверки разных характеристик элементов питания. Прибор используется для измерения таких показателей:

  • постоянное и переменное напряжение;
  • сила тока;
  • сопротивление.

Функциональные возможности

Мультиметр – это многофункциональный прибор, который объединяет в себе возможности амперметра, омметра и вольтметра. В домашних условиях измеритель легко выполняет такие задачи:

  • проверка работоспособности электроприборов;
  • тестирование диодов и транзисторов;
  • измерение напряжения в электрических сетях и элементах питания;
  • поиск обрывов в линиях электросети;
  • определение фактической ёмкости АКБ;
  • точное измерение сопротивления.

Зачем проверять батарейку мультиметром

Различные типы устройств по-разному используют элементы питания. Некоторые приборы способны работать лишь при высоком напряжении, и даже при небольшом снижении вольтажа батареек, могут выходить из строя, из-за недостатка мощности.

В эту группу входят электродвигатели, камеры и другие устройства.

Приборы, которые расходуют небольшое количество энергии, не так требовательны к напряжению и могут работать до практически полного разряда батареек. К таким можно отнести пульты ДУ, часы, термометры.

Параметры, которые выдаёт мультиметр, помогают точно определить работоспособность батарейки. Так частично посаженные батарейки можно отделить от полностью разряженных и использовать их для приборов с невысоким потреблением энергии.

Как проверить батарейки мультиметром

Существует два основных способа, как проверить батарейки мультиметром: с нагрузкой и без.

Без нагрузки

Этот метод чаще всего используют для проверки «пальчиковых» элементов питания (батарейки типа АА и ААА). Процесс измерения происходит так:

  1. На мультиметре включают режим «измерение напряжения», и устанавливают предел до 10-20 В.
  2. Щупы тестера прикладывают к токовыводам батарейки – чёрный к «минусу», красный к «плюсу».
  3. Проверка должна длится не больше 30-40 секунд.

Работоспособность батарейки определяют по полученным показателям.

Как проверить аккумулятор мультиметром
Напряжение, В Состояние батарейки
≤1 Практически полностью разряжена и подлежит утилизации
1,2-1,35 Посажена, но подойдёт для использования в маломощных приборах
≥1,35 Заряжена, потому сбои в работе прибора могут быть вызваны другими проблемами

Под нагрузкой

Считается что такой способ проверки даёт более точную информацию о состоянии батарейки. Его суть заключается в подключении к тестеру элемента питания и какого-либо устройства с маленькой мощностью. Для этих целей подойдут:

  • карманный плеер;
  • маленькая лампочка от фонарика;
  • машинка для удаления катышков.

Измерение под нагрузкой обычно проводят для элементов питания с пометкой «Rechargeable». Мультиметр даёт информацию об остаточном напряжении и предельной ёмкости АКБ. Чтобы получить данные о ёмкости батареи, измерение проводят после предварительной зарядки.

Измерение под нагрузкой проходит так:

Подключение

С помощью проводов к мультиметру подключают нагрузочный прибор и аккумулятор.

Время

После подключения засекают время и проводят измерение до тех пор, пока напряжение не снизится до 1В.

Как проверить аккумулятор мультиметром

Математика

Полученное время умножают на силу тока и получают фактическую ёмкость АКБ.

Результат

Если полученные результаты не особо отличаются от заявленных – аккумулятор находится в рабочем состоянии.

Как проверить батарейку мультиметром в зависимости от типа элемента

С проверкой батареек типа АА и ААА обычно не возникает вопросов, так как токовыводы у них находятся на разных концах корпуса. Кроме знакомых «пальчиковых» в быту часто используют и другие виды элементов питания. Как проверить работоспособность батарейки типа «таблетка» или «крона» знают не все.

Элементы типоразмера «крона» имеют уплощённую форму. Электроды у таких батареек расположены на одной стороне.

Напряжение полностью заряженного элемента должно составлять 9 В. Если значение падает до уровня 8,7 В и ниже – батарейка считается непригодной к использованию.

У батареек-таблеток «минус» находится на плоской стороне, а «плюс» на округлой. Проверка таких элементов позволяет определить лишь силу тока. У новых, заряженных батареек, этот показатель должен быть равен 4-6 А.

Общий порядок проверки

При проверке мультиметром различных характеристик батареек и аккумуляторов, нужно учитывать некоторые нюансы.

Проверка тока

Прежде чем приступать к тестированию любого элемента питания, необходимо узнать какие параметры были изначально заявлены производителем. Показатели новой батарейки или полностью заряженного аккумулятора, не должны отклонятся более чем на 5 % от указанных. Новые АКБ в норме выдают значение 4-6 А, а работоспособность сохраняется до показателей в 3 А.

Тест на напряжение

Чтобы измерить напряжение элементов питания необходимо переключить прибор в режим «постоянное напряжение» и установить предел 20 В. При подключении батарейки к тестеру нет особой разницы в полярности.

Если будет допущена ошибка в соединении «плюсов» и «минусов», прибор просто выдаст значение с противоположным знаком. При проверке нового аккумуляторов типоразмера «18650» показатели напряжения должны составлять 3,5-3,7 В.

Если прибор выдаёт значения в диапазоне 3-3,5 В, напряжения АКБ хватит лишь для работы в маломощных устройствах. Если показатели падают ниже 3 В, аккумулятор необходимо сразу же зарядить. Снижение напряжения до 2,4 В приведёт к необратимым процессам разрушения внутри батареи.

Определение ёмкости

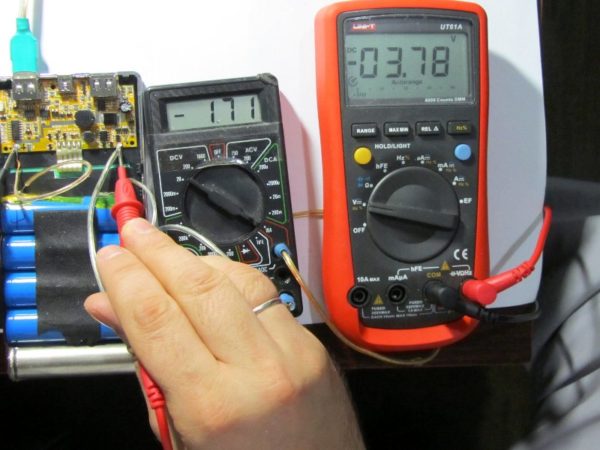

Ёмкость АКБ определяет время его работы при определённой силе тока. Чтобы узнать эту величину с помощью мультиметра, используют метод контрольного разряда:

  1. Подбирают нагрузку, которая обеспечит ток разряда 100-200 А.
  2. АКБ полностью заряжают перед тестированием.
  3. Тестер переводят в режим определения постоянного тока.
  4. Соединяют электрическую цепь из элемента питания, нагрузки и мультиметра.
  5. К полюсам аккумулятора напрямую подключают второй мультиметр, чтобы определить постоянное напряжение.
  6. После подключения всех составляющих засекают время.
  7. Когда напряжение АКБ уменьшится в два раза, проверку останавливают.
  8. Время, ушедшее на разряд батареи умножают на среднее значение тока. Полученный результат и будет фактическим значением ёмкости.

Измерение параметров аккумулятора телефона

Проверка работоспособности АКБ смартфона может быть полезна как мастеру по ремонту гаджетов, так и простому пользователю. Определение ёмкости телефонной батареи, осуществляют методом контрольного разряда. Если показатели напряжения на 20 % меньше заявленных, пора задуматься о замене аккумулятора.

Вы умеете пользоваться мультиметром?

Лучше всех!Пока нет…

Как проверить батарейку на работоспособность в домашних условиях без прибора

Как проверить аккумулятор мультиметром

При наличии мультиметра проверить работоспособность аккумулятора несложно. Если тестера под рукой не оказалось, можно попробовать определить состояние батарейки с помощью народных методов и подручных средств. Такие способы не позволят узнать точные показатели, но, помогут определить какие из батареек стоит выбросить, а в каких всё ещё остался заряд.

С помощью компаса

Такой способ максимально прост и надёжен. Батарейку держат как можно ближе к поверхности компаса и наблюдают за поведением стрелки. Если в ней остался заряд, то стрелка будет расположена строго вдоль элемента питания, при этом красная часть стрелки будет «смотреть» в одном направлении с отрицательным полюсом, а белая с положительным.

Колебания стрелки в процессе тестирования, говорят о низкой степени заряда батарейки. Чем сильнее дёргается стрелка, тем меньше заряда осталось. Если стрелка практически неподвижна и строго следует за батарейкой – элемент питания заряжен.

С помощью фонарика

Проверка батареек с помощью рабочего фонарика – это самый наглядный способ определения уровня заряда. Нужно просто установить элементы питания в прибор и взглянуть на яркость свечения, а дальше всё просто: чем тусклее свет, тем меньше заряда в батарейках, и наоборот.

С помощью светодиода

Светодиоды отлично подходят для проверки работоспособности батареек-таблеток. Для тестирования можно достать диод из любой светящейся детской игрушки. Чтобы проверить батарейку, нужно лишь прижать ножки светодиода к соответствующим полюсам. Ножка диода с отрицательной полярностью, соединяется с пластинкой, которая больше по размеру.

Тест на прыгучесть

Очень странный, но действенный метод, который позволяет визуально определить какая батарейка менее заряжена. Для этого берут два элемента питания, поднимают над твёрдой поверхностью «минусом» вниз и отпускают. Заряженная батарейка не будет пружинить и просто повалится на бок, а вот элементы питания у которых заряд на исходе, будут подпрыгивать подобно мячикам.

Научное обоснование теста

Предположение, что разряженная батарейка становится легче и потому начинает «прыгать» — это заблуждение. Вес элемента питания не меняется в процессе разряда и причина в другом. Новая заряженная батарейка наполнена гелеобразным веществом – смесью цинкового порошка и электролита.

Такая «начинка» выступает в роли амортизатора и при падении смягчает удар.

В процессе разрядки, внутри элемента питания происходят реакции, из-за которых на месте гелевого вещества образуется твёрдый, но пористый оксид цинка. Это вещество обладает пружинящими свойствами, из-за которых его даже используют в производстве мячей для гольфа.

Определение «прыгучести» батареек не всегда даёт достоверные данные. Часто случаются погрешности и ошибки из-за формы дна или состава элементов.

Полезные советы и общие рекомендации по эксплуатации батареек

С батарейками сталкивается каждый человек и в современном мире не обойтись без этих компактных источников энергии. Чтобы в процессе эксплуатации не возникало проблем, необходимо знать несколько базовых правил:

  • батарейки, из которых начала вытекать жидкость, нельзя использовать;
  • использованные батарейки лучше сдавать на утилизацию как можно скорее, иначе токсичное содержимое может просочиться наружу;
  • если в устройстве стоит сразу несколько батареек, они будут терять заряд неравномерно;
  • тестирование элементов питания должно проходить в сухом помещении на ровной и твёрдой поверхности;
  • перегрев и переохлаждение могут быть опасны для батареек.

Как проверить датчик холла работает или нет?


Датчик холла — это электронный прибор, который обнаруживает магнитное поле и используется во многих устройствах, включая компьютеры, телефоны, автомобили и другие устройства. Есть несколько способов, чтобы проверить, работает ли датчик холла или нет.

  1. Используйте приложение для тестирования: Существует множество бесплатных приложений для мобильных устройств, которые позволяют проверить датчик холла. Просто загрузите приложение из магазина приложений и следуйте инструкциям.

  2. Используйте магнит: Если устройство имеет магнитный сенсор, вы можете использовать магнит для проверки его работы. Просто приложите магнит к датчику и посмотрите, появится ли какая-либо реакция.

  3. Проверьте настройки: В некоторых устройствах существуют настройки, которые позволяют проверить датчик холла. Проверьте настройки вашего устройства, чтобы увидеть, есть ли там опция для проверки датчика холла.

  4. Используйте мультиметр: Если вы имеете доступ к мультиметру, вы можете проверить датчик холла, подключив его к мультиметру в режиме измерения напряжения и проверив, появится ли напряжение при приближении магнита к датчику.

В любом случае, если вы не уверены в том, как проверить датчик холла, лучше всего обратиться к профессионалам или сервисному центру для диагностики устройства.
