Как подключить выключатель двойной

Современную жизнь трудно представить без электричества. Наличие электрики – важный фактор для всех сфер деятельности человека. Электрические приборы окружают нас повсюду, делая быт более комфортным, благоприятным.

Подключение двойного выключателя с розеткой

Особенности монтажных работ в сфере электрики

Планирование

Электрическая проводка помогает обеспечить освещение всего дома, функционирование бытовой техники. Электромонтаж – дело непростое, требующее особых знаний, умений, навыков. Разобраться в таком деле сможет и новичок, воспользовавшись правильной информацией.

Начать работать нужно с планирования. Следует внимательно осмотреть весь дом, определиться с видом освещения, оптимальным размещением розеток, выключателей в каждой комнате. Далее следует составить схему сети, указав конкретное место размещения, размеры каждого элемента.

Всю сетевую цепочку (цепь сети) разделяют на несколько групп:

  • сеть освещения;
  • розеточная;
  • автоматы питания отдельных приборов (кондиционеры, бойлеры, отопительные котлы, холодильники).

Учитывается уровень влажности помещения. Токоведущая жила в подвале, ванне, туалете проходит исключительно через автомат дифференциального действия. Определив ланки питания, следует просчитать уровень напряжения. В зависимости от этого подбирается кабель нужного сечения и правильной толщины.

Важные аспекты функционирования проводки:

  • определение лучшего сечения провода;
  • подключение щитка;
  • прибор защитного отключения.

На выбор вида токоведущего кабеля влияют следующие факторы:

  • материал изготовления;
  • длина провода;
  • температура эксплуатации;
  • влажность воздуха;
  • марка кабеля;
  • количество фаз;
  • способ подключения.

Сечение провода непосредственно зависит от уровня напряжения. Чем оно выше, тем мощнее кабель. Например, напряжение 2 кВт нормально выдерживает медный кабель сечением 2 мм.

Подключение двойного выключателя с розеткой

Медный кабель сечением 2 мм

В середине легковоспламеняющихся конструкций кабель прокладывается в гофре. Одна сторона подходит к монтажной коробке, вторая – заходит в щиток. Обязательно оставляется 40-50 сантиметров про запас. Щиток подключается после завершения протягивания кабеля.

В помещениях с высоким уровнем влажности устанавливают дифференциальный автомат или устройство защитного отключения. Приборы обеспечивают безопасность от удара током вследствие плохой изоляции. В нынешнее время стало популярным прокладывание проводки под полом (позволяет сэкономить на расходных материалах).

Конструкционное устройство двойного выключателя
Главными атрибутами для освещения жилья выступают светильник и выключатель. Устройство выключения обеспечивает появление света в нужное для человека время. Основная задача – правильно соединить/разъединить ток, подходящий к лампочке.

Выключатели имеют разное количество клавиш:

Отличным решением проблемы управления освещением являются двухклавишные выключатели.

Подключение двойного выключателя с розеткой

Устройство двойного выключателя

При работе с освещением часто возникает вопрос, как подключить двойной выключатель. Для начала нужно правильно подобрать прибор, подходящий по цвету, дизайну, размерам. Универсальные цвета: белый, бежевый, цвет слоновой кости. Они подходят к любому дизайну.

Монтаж и установка выключателей начинается с ознакомления с элементами конструкции.

  • корпус;
  • две клавиши;
  • входные/выходные клеммы/зажимы.

Схема применения прилагается к изделию. Схематическая структура заключается в том, что две клавиши отвечают за две лампочки. Электрическая фаза подается через выключатель. Нажатие клавиши рассоединяет проходной путь цепи фазного провода. Схема трех рабочих контактов располагается на задней части панели.

Выходящие контакты всегда расположены противоположно к входящему. Один общий идет на фазу, два противоположных – на руководящие выходы.

Двухклавишный аппарат устанавливается с помощью клемм или винтовых зажимов. Провода выключателей с зажимами расположены в специфической колодке, они укрепляются винтами и шайбами П-образной формы.

Главный недостаток винтового крепления – после частого использования может произойти самовольное выкручивание зажимов, механизм начнет плохо функционировать. Устраняется недостаток раскручиванием корпуса и подтягиванием винтов. Самозамыкающиеся клеммы предупреждают появление подобных проблем.

Последовательность подключения

Светильник начинает светиться, когда подается ноль и фаза.

Подключение двойного выключателя с розеткой

Схема подключения двойного выключателя

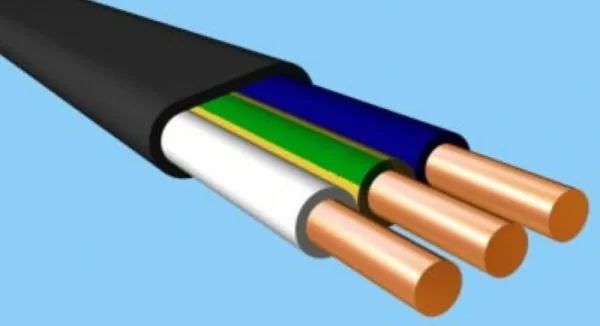

Современная проводка выполняется трехжильным кабелем с разноцветными проводами. Эти провода подходят к месту крепления светильника. Перед подключением нужно определить предназначение проводов. У обычного двухклавишного выключателя три контакта.

Последовательность проведения света в комнате имеет свою специфику:

  1. сначала нужно обесточить жилье, отключив рубильник на разъединительном щитке или автоматические выключатели
  2. проверить отключение тока можно, всунув светильник в розетку (если не горит, значит все отключено);
  3. перед установкой оголенные части нужно зачистить;
  4. проходной нулевой провод от щита необходимо объединить с двумя контактными группами;
  5. второй фазный провод от щита прикрепляется к проводу, идущему на общий контакт;
  6. цвет проводов разных групп должен быть разным (первый провод подключается к фазе одной группы светильников, второй – подсоединяется к другой группе);
  7. фазные провода крепятся к своим группам потребителей;
  8. нулевой проводок от щитка присоединяется к нулевым проводкам светильников (двухклавишный выключатель объединяет две группы потребителей);
  9. нужно тщательно продумать безопасность нахождения большого количества объединений, находящихся в разделочной коробке (хорошо скрутить, припаять);
  10. выключатель аккуратно крепится к коробке на стене (монтажная проволока очень жесткая);
  11. на основание прилаживается декоративная рамка, блок кнопок вставляется в пазы, надежно фиксируется с корпусом;

Индикатор напряжения поможет проверить, правильно ли функционирует проходной выключатель. Иногда возникает необходимость установить двухкнопочный выключатель в комплектации с розеткой. В таком случае прокладывается дополнительный участок провода от выключателя к розетке. Высота размещения устройства самая разнообразная: главное, чтобы было комфортно.

Как найти фазный провод?

Чтобы правильно подсоединить двойной выключатель, следует определиться с проводами. Иногда возникают сомнения, какой провод фазный.

Разъяснить ситуацию поможет следующий способ:

  • кончики проводков аккуратно отводят в стороны (чтобы не стыкались вместе);
  • включается напряжение на щитке;
  • индикаторной отверткой притрагиваются к оголенным частям;
  • фазный тот провод, при касании с которым загорится лампочка.

Контролировать интенсивность освещения помогают диммеры. Различают сенсорные, нажимные, поворотные. Схема установки для всех видов одинаковая.

Двухклавишные аппараты компактнее, элегантнее нескольких одноклавишных, установленных вместе. Внимательное следование инструкции поможет правильно установить проходной выключатель (надлежащего уровня), соответствующий потребностям.

Меры предосторожности

Какие меры следует предпринимать, занимаясь установкой света в доме? Работа с цепью напряжения требует трепетного подхода, учитывая правила безопасности.

Во избежание травм/несчастных случаев перед тем, как подключить двухклавишный выключатель, следует правильно отключить подачу тока, проверить наличие напряжения на вводном кабеле.

  • Работы по установке розеток/выключателей лучше начинать до дизайнерского ремонта.
  • Перед началом монтажа проверить состояние электропроводки.
  • Правильно организовать действия в светлое время суток (в темноте тяжелее производить установку).
  • Обязательно проверить исправность лампочек, других деталей.
  • С помощью индикатора напряжения проверить отключение подачи тока.

Подключение двойного выключателя с розеткой

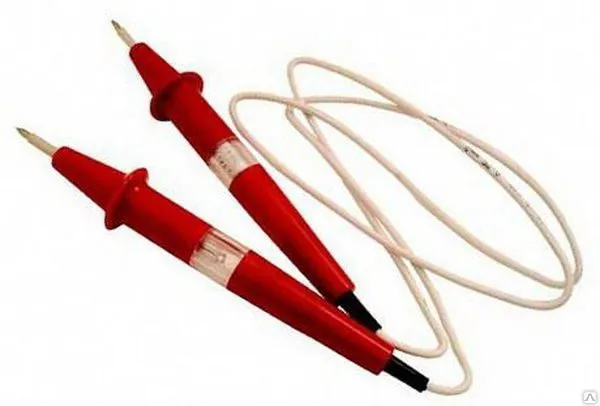

Индикатор напряжения для проверки отключения тока

  • Отключить автоматические или пакетные выключатели на домашнем щитке.
  • В соответствии с нормами безопасности правильно использовать фазный проводок красного цвета. Нулевой провод – синий.
  • Все действия проводить с особой осторожностью.

Во избежание удара током особое внимание уделяется помещениям с высоким уровнем влажности. Электроснабжение крыльца, ванны, подвала требует применения усиленной изоляции. Лампочка заменяется при выключенном электричестве.

Используя лестницу, у основания кладут изоляционный коврик. После подключения электрики в доме не должно быть опасных зон. Контакты присоединяются с соблюдением всех технических норм.

Дополнительная информация

Как правильно подготовить проводки для нормальной работы оборудования? Новые провода, находящиеся в коробке, требуют подготовки к подключению. Лучшую работу обеспечивают выходящие окончания длиной около 100 мм. Длинные части укорачиваются щипцами. Наращенные короткие проводники могут создать короткое замыкание.

Места соединения окончаний хорошо спрессуют пассатижами, обматывают изоляционной лентой/скотчем. Отличная изоляция защищает от замыкания. Перед размещением проводков в гнездах клемм с окончаний снимается около 15 мм изоляции.

Минимальный набор монтажных инструментов состоит со следующих предметов:

  • отвертка «под крест»;
  • пассатижи;
  • индикатор напряжения;
  • портативный фонарик
  • электромонтажный нож;
  • дополнительная электрическая проводка длиной 1,5 метра.

Подключение двойного выключателя с розеткой

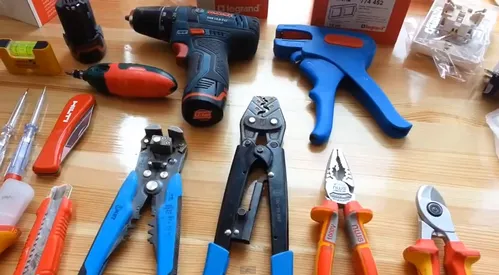

Набор инструментов для работы электрика

Подключение. Видео

Про подключение двухклавишного выключателя от «А» до «Я» расскажет это видео. Правильный подход обеспечит бесперебойность подачи электроэнергии в дальнейшем.

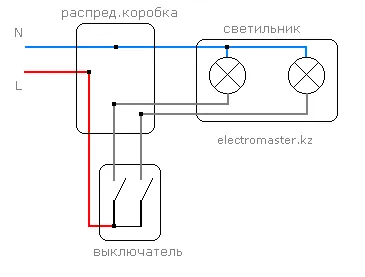

Схема подключения двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Подключение двойного выключателя с розеткой

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Подключение двойного выключателя с розеткой

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Подключение двойного выключателя с розеткой

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

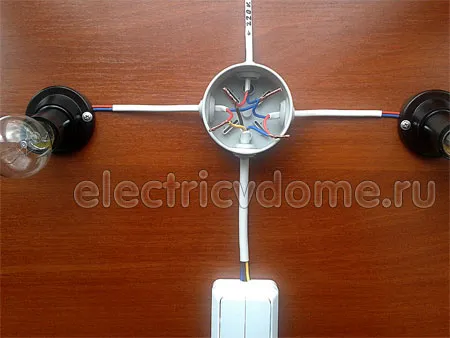

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Подключение двойного выключателя с розеткой

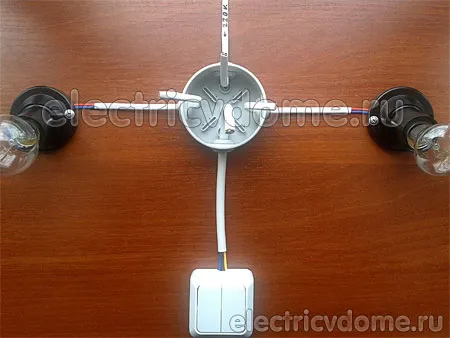

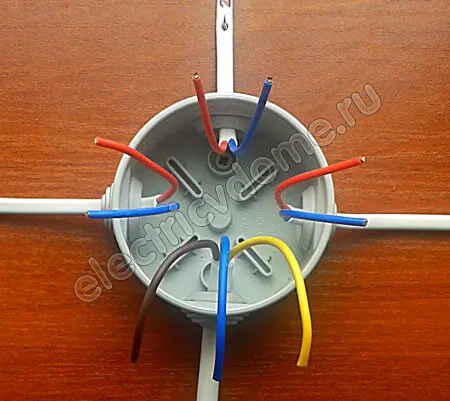

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

Подключение двойного выключателя с розеткой

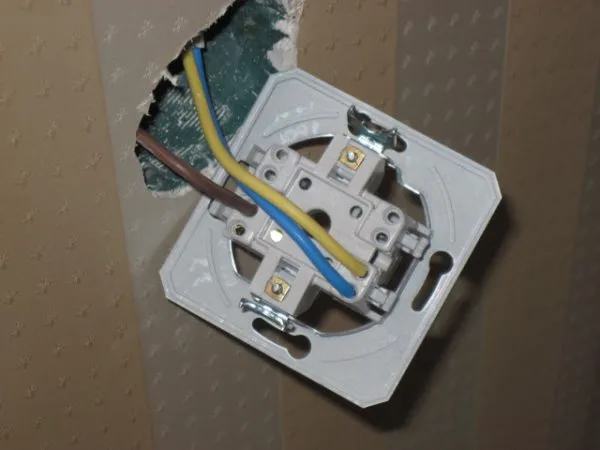

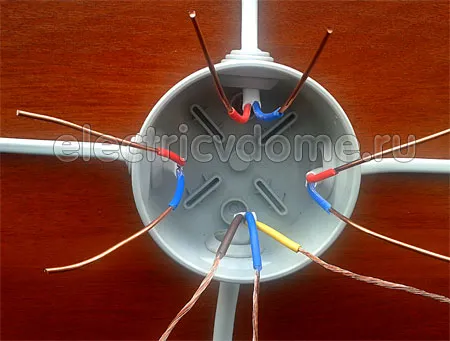

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

Подключение двойного выключателя с розеткой

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

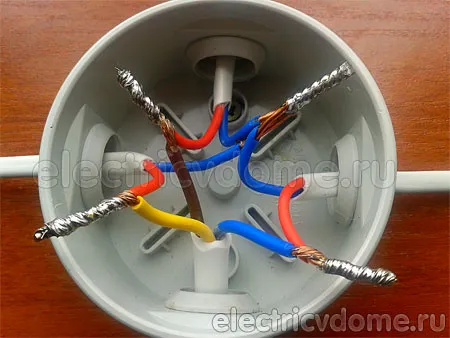

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

Подключение двойного выключателя с розеткой

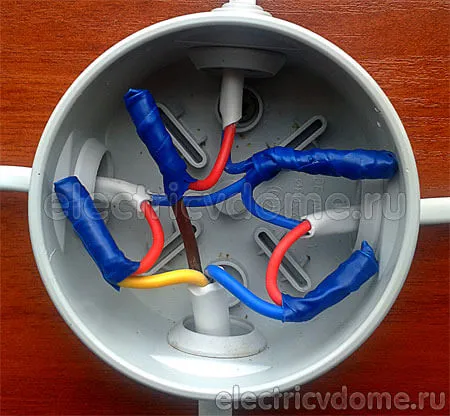

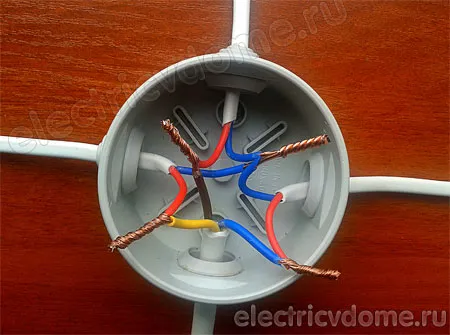

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

Подключение двойного выключателя с розеткой

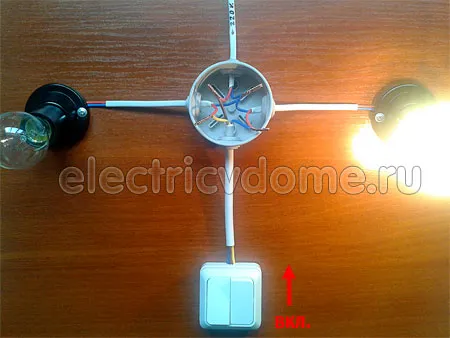

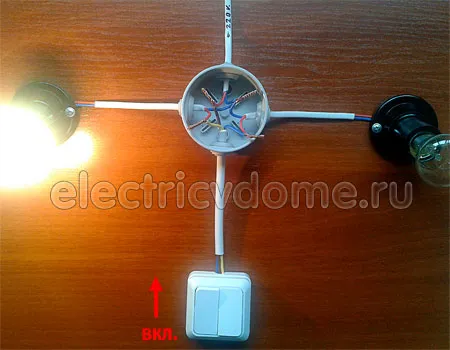

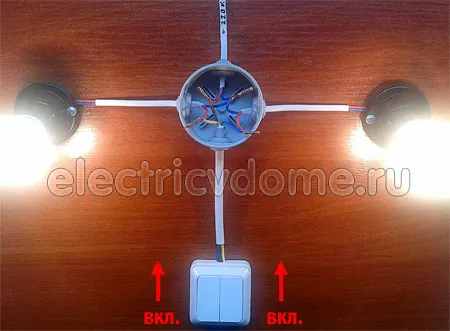

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Подключение двойного выключателя с розеткой

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Подключение двойного выключателя с розеткой

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

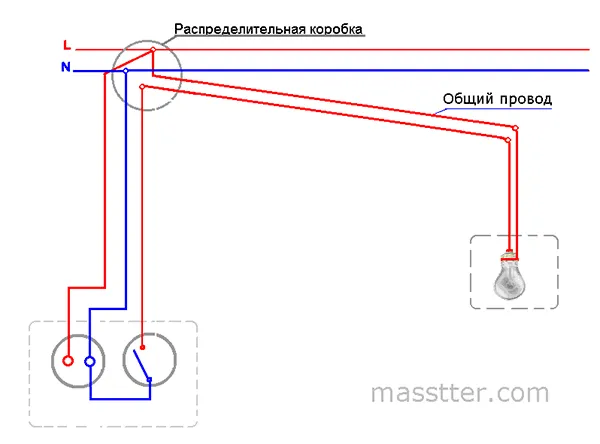

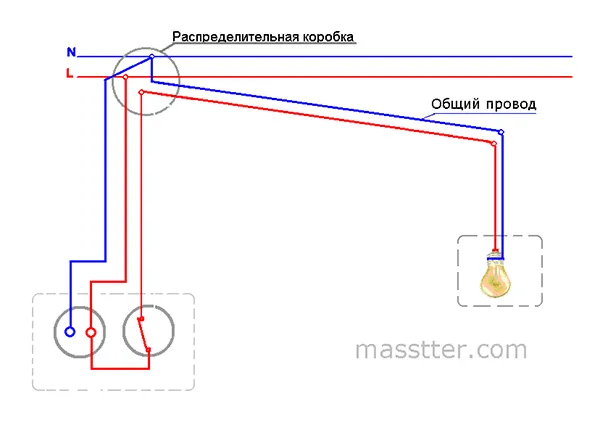

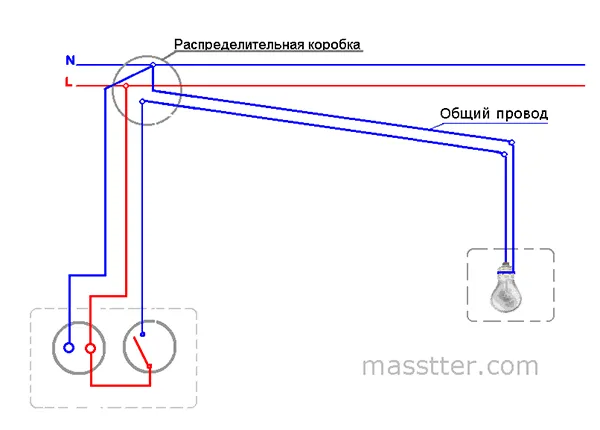

Схема подключения розетки с одноклавишным выключателем

Подключение двойного выключателя с розеткой

Выключатель отключен (на его вход через лампочку приходит ноль)
Подключение двойного выключателя с розеткой

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Подключение двойного выключателя с розеткой

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Подключение двойного выключателя с розеткой

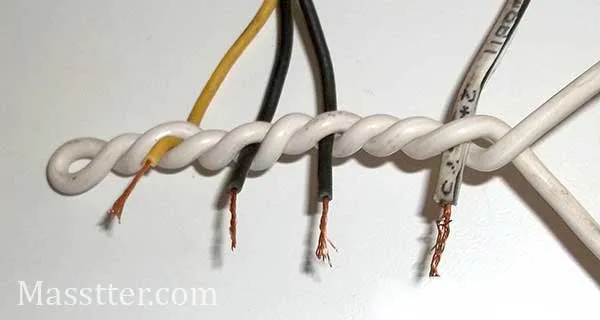

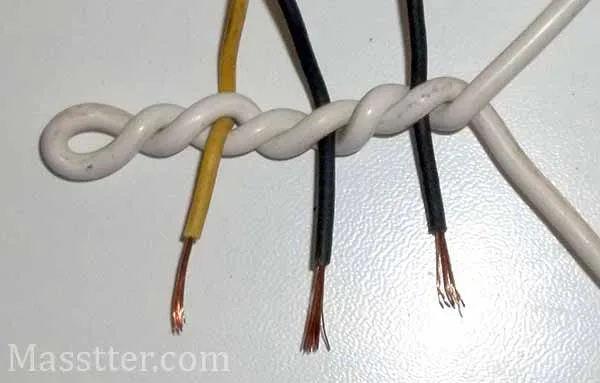

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

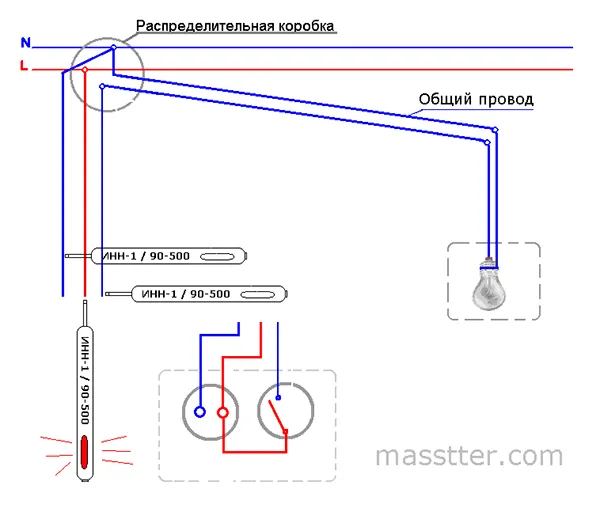

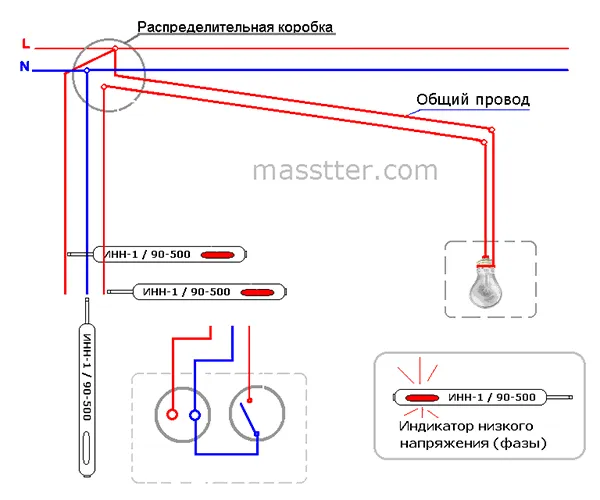

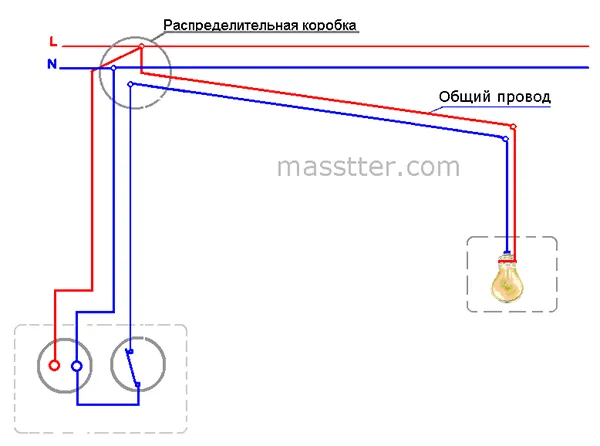

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Подключение двойного выключателя с розеткой
Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.
Подключение двойного выключателя с розеткойПодключение двойного выключателя с розеткой

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

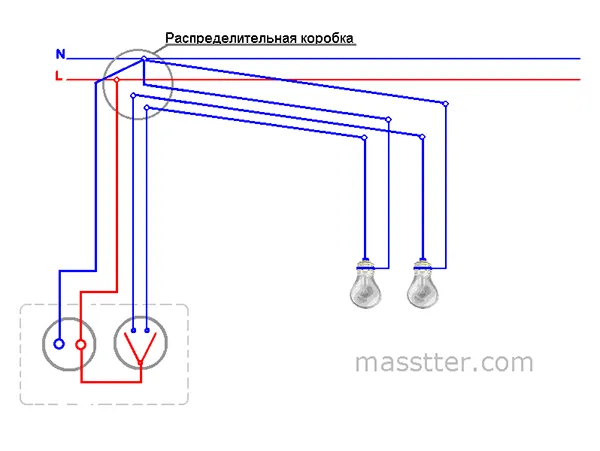

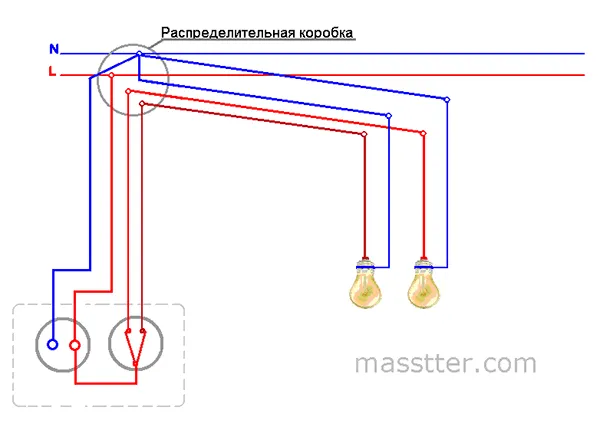

Схема подключения розетки с двухклавишным выключателем

Подключение двойного выключателя с розеткой

Выключатель отключен (на его входа через лампочки приходит ноль)

Подключение двойного выключателя с розеткой

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Подключение двойного выключателя с розеткой

Фото косоплета на четыре жилы.

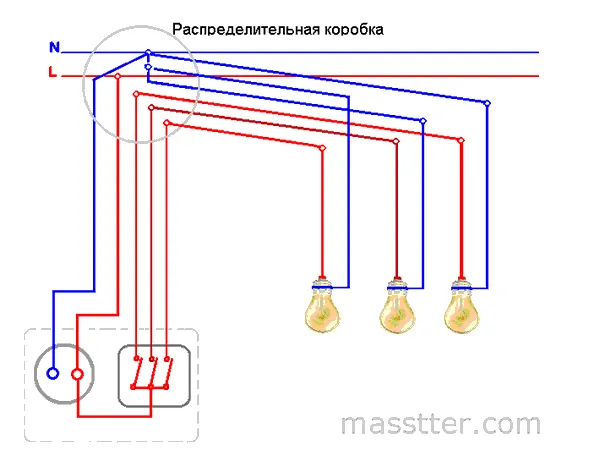

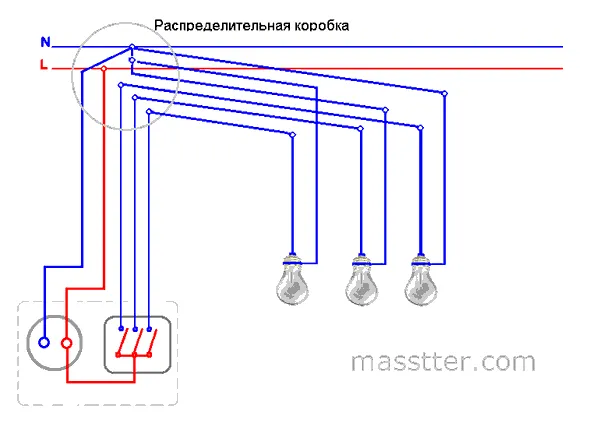

Схема подключения розетки с трехклавишным выключателем

Подключение двойного выключателя с розеткой

Выключатель отключен (на его входа через лампочки приходит ноль)
Подключение двойного выключателя с розеткой

Выключатель включен (через него фаза поступает на лампочки)

Подключение двойного выключателя с розеткой

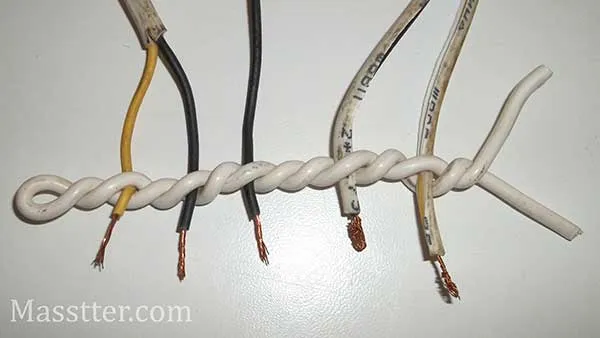

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Как подключить розетку с выключателем | Видео пояснение

Если что-то не ясно задайте вопросы либо в комментариях, а еще лучше на форуме.

На этом все, удачного вам монтажа!

Источники: http://elquanta.ru/vyklyuchateli/podklyuchit-vyklyuchatel-dvojjnojj.html, http://electricvdome.ru/rozetki-i-vukluchateli/podkluchenie-dvoynogo-vikluchatelia.html, http://masstter.com/elektrika/podklyuchenie-rozetki-i-vyklyuchatelya.html

Сколько проводов к двойному выключателю?


Двойной выключатель используется для управления двумя различными электрическими устройствами, и поэтому в нем должно быть соответствующее количество проводов. Обычно для подключения двойного выключателя необходимо иметь три провода — фазный (красный или коричневый), нулевой (синий) и заземляющий (желто-зеленый). Провод фазы должен подводиться к одному из терминалов первого выключателя, а также к одному из терминалов второго выключателя. Провод нуля подключается к двум оставшимся терминалам выключателей, а провод заземления — к заземляющей контактной шине.

Однако, количество проводов может различаться в зависимости от конкретной схемы подключения, которая используется в здании. Если вы сомневаетесь в том, как правильно подключить двойной выключатель, лучше обратиться к электрику для выполнения этой работы.
