Прежде чем приступить к строительству дома, который уже готов по проекту, нужно сначала выполнить разметку фундамента. Это задача, казалось бы, простая, но она требует ответственного подхода, так как размеры стен и углы должны быть выполнены с точностью до сантиметра.

Ошибки на начальных стадиях всегда влекут за собой лавину еще более серьезных погрешностей, исправлять которые сложно и дорого.

Содержание:

Особенно важна точная разметка при строительстве каркасного дома из сэндвич-панелей, ведь они изготавливаются на заводе и имеют вполне определенные размеры. Если фундамент будет залит по неверной разметке, то дом просто невозможно на него поставить. Точность важна и для домов из бревен, бруса, газобетона, так как проекты домов разрабатываются с учетом типовых размеров материала.

Как правильно разметить фундамент для дома - пошаговая инструкция

Что понадобится

Кроме проекта строительства, понадобятся знания геометрии за 7 класс и нехитрый инструмент:

  • рулетка, длина которой желательно не менее самой длинной стены,
  • колышки или пруты из арматуры, в зависимости от плотности грунта,
  • толстый нейлоновый шнур и прищепки или зажимы,
  • большой угольник,
  • уровень.

Очень облегчит работу лазерный уровень (нивелир), он неоднократно пригодится на всех этапах строительства и внутренней отделки, так что сейчас самое время выбрать (как им пользоваться, я рассказывал) и приобрести его.

Как правильно разметить фундамент для дома - пошаговая инструкция

Подготовительные работы

В идеале перед строительством должен быть готов проект дома с размещением на участке, учитывая все особенности ландшафта, грунта и строительные нормы. Зачастую же оказывается, что есть лишь типовой проект дома, и его еще нужно соотнести с реальным участком. Располагать строение лучше на максимально ровной поверхности и так, чтобы подводить коммуникации было удобно. СНиПы оговаривают, что дом должен отстоять на 5 м от передней границы домовладения, и на 3 м от границ с соседями.

 Перед разметкой необходимо очистить и подготовить место под будущий дом – убрать мусор, выкорчевать кусты, скосить траву.

Сложнее всего размечать наиболее универсальный и популярный ленточный фундамент. Для разметки других распространенных в индивидуальном строительстве типов – столбчатого и плитного – можно использовать частные случаи общего метода разметки.

Как правильно разметить фундамент для дома - пошаговая инструкция

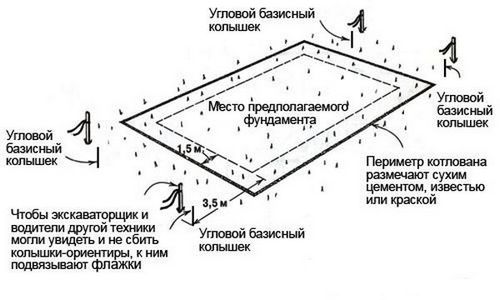

Разметка внешнего контура фундамента

Первый колышек лучше всего вбивать в угол, наиболее близкий к границам участка, так больше вероятность, что требования СНиПов не будут нарушены. От него параллельно фронтальной границе или другому ориентиру откладывается расстояние равное длине фундамента. Вглубь участка откладывается от этого же колышка аналогичным образом длина перпендикулярного отрезка фундамента.

Теперь нужно убедиться, что построенный угол ровно 90 градусов. При наличии лазерного нивелира это дело нескольких секунд. Если такого прибора нет, то можно воспользоваться угольником (даже самодельным) со сторонами не менее метра. При отсутствии и этого нехитрого приспособления придется вспомнить теорему Пифагора из школьной геометрии или правило египетского треугольника, любимое строителями. Согласно им, в треугольнике со сторонами 3, 4 и 5 угол между меньшими сторонами будет прямым.

На практике это используют так: отрезают 12 м шнура, делают отметки через 3 м от начала и через 4 м от первой метки, отметку 3 м фиксируют колышком. Начало шнура закрепляют на одной из линий разметки, а отметку 4 м – на перпендикулярной ей, свободный участок шнура должен точно соединяться с началом. Если этого не происходит, значит, угол не прямой и колышки нужно подкорректировать.

Остальные стороны размечаются аналогично. Если фундамент представляет собой прямоугольник на плане, правильность углов можно проверить, измерив его диагонали. Они равны? Тогда углы точно получились прямыми. При фундаменте сложной формы, например, Г-образной или с нишами, стоит мысленно разделить его на прямоугольники или квадраты и проверять каждый из них по отдельности.

Как правильно разметить фундамент для дома - пошаговая инструкция

Внутренний контур и несущие стены

После того, как размечен внешний контур, нужно очертить его внутренние границы. Толщину фундамента рекомендуется делать не менее 40 см, поэтому именно такое расстояние отмеряют от внешних границ и при помощи колышков намечают внутреннюю границу фундамента.

При наличии внутренних несущих стен в проекте дома, они аналогичным образом размечаются на поверхности. Для каждого получившегося прямоугольника или квадрата вновь проверяется равенство диагоналей.

Полезные мелочи

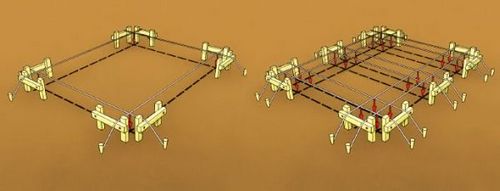

Если при разметке фундамента отступать с каждой стороны по 5 см, то копать траншею будет удобнее, так как меньше риск сдвинуть или потерять колышки. Для этого используют обноску – ряд колышков с протянутой между ними леской, идущие параллельно линии фундамента в нескольких сантиметрах от нее.

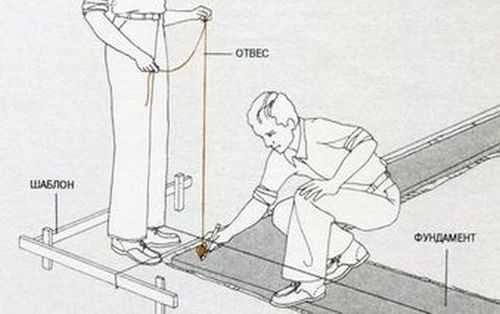

Шаблон для прямого угла легко сделать своими руками, жестко соединив 2 доски длиной не менее метра при помощи уголка. Для проверки используется столярный угольник или школьный треугольник. Также в качестве шаблона можно использовать угол от листа OSB или другого материала, изготовленного заводским способом.

После окончания разметки полученный контур еще раз тщательно сверяется с планом, промеряются расстояния между всеми стенами по нескольку раз, закрепляются колышки. Теперь можно начинать выкапывать траншею и устанавливать опалубку.
