Как сделать антенну для дачи своими руками: подробная инструкция

10.07.2023

Хотите сделать антенну для дачи своими руками? Не знаете, с чего начать? Мы подготовили для вас пошаговую инструкцию с фото и видео. Теперь вы сможете с легкостью собрать свою собственную антенну и наслаждаться качественным телевидением на даче. Следуйте нашим советам и у вас все получится!

Благоустройство загородного участка предполагает повышение комфортности проживания дачников. Одним из неизменных атрибутов пассивного развлечения является телевизор.

Вдали от города нередко возникают проблемы с сигналом и качеством трансляции. Изготовленная антенна для дачи своими руками позволяет решить этот вопрос, затратив минимум средств и времени. Вариантов самодельных устройств очень много, их выбор определяется отдаленностью от телевышки и типом сигнала.

В этом материале рассмотрим сборку наиболее простых моделей самоделок — в статье приведены подробные инструкции по изготовлению со схемами и чертежами. Также имеется перечень необходимых для работы материалов и инструментов.

Содержание статьи:

Нюансы изготовления улавливателей сигнала
Инструкции по сборке лучших антенн
Выводы и полезное видео по теме

Нюансы изготовления улавливателей сигнала

Приступая к изготовлению самодельного устройства, необходимо иметь представление о возможных вариантах конструкций и правилах их сборки.

Все многообразие телевизионных антенн принято подразделять на несколько видов:

Всеволновые. Частотнонезависимая антенна самая дешевая, легкая в изготовлении. Основа – металлическая рама, а в качестве приемников – жестяные емкости или пивные банки. Конструкция не обладает высокими рабочими параметрами, но вполне подойдет для дачи, если вещательная вышка расположена неподалеку.
Логопериодические. Принцип работы сравним с рыболовецкой сетью, сортирующей добычу при отлове. Устройство несложно в изготовлении, а его параметры превышают характеристики всеволновых моделей. Антенны отличаются согласованностью с фидером по любым диапазонам.
Дециметровые. Конструкции, хорошо функционирующие вне зависимости от условий приема. Возможны различные формы исполнения: зигзаг, ромбы, круг и т.д.

Детали антенны, по которым курсируют токи полезного сигнала, стыкуют сваркой или пайкой. Однако при размещении устройства на крыше домика такие контакты со временем разъест коррозия.

Одно из условий достаточной чистоты и стойкости приема – минимальное количество стыков в конструкции уловителя сигнала

Помимо этой нормы, при собственноручном создании антенны для дачи желательно придерживаться следующих правил:

Центральную жилу, оплетку делают из недорогих сплавов, стойких к коррозийным процессам. Однако они плохо поддаются пайке – работы проводят с особой осторожностью, чтобы не пережечь провод.
Для соединения элементов надо применять паяльник на 40 Вт, флюс-пасту, легкоплавкий припой.
Задействовать алюминиевую проволоку для создания деталей конструкции нежелательно. Материал быстро окисляется, утрачивая способность проводить сигнал. Оптимальный вариант – медь, доступная альтернатива – латунь.

Приемная площадь уловителя должна быть большой. С целью ее увеличения к раме, отсеивающей эфирный шум, можно симметрично прикрепить металлические прутья.

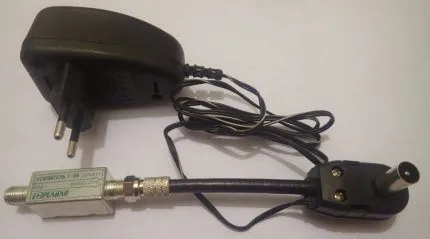

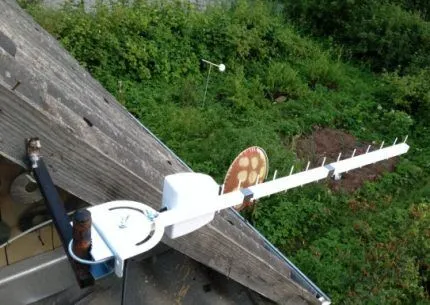

Подключение к антенне самого простого усилителя сигнала значительно улучшит качество эфирной передачи. Заводские изделия уже оснащены этим элементом

Тандем самодельной антенны и усилителя обеспечит необходимую мощность приема. Достаточно вынести конструкцию на крышу и установить в направлении близстоящей телевизионной вышки.

Инструкции по сборке лучших антенн

Своими руками можно собрать много интересных и действенных антенн. Рассмотрим подробные инструкции по изготовлению лучших и наиболее простых в изготовлении моделей.

Самоделка #1 — простая телевизионная антенна

Если ретранслятор расположен от дачи в пределах 30 км, то подойдет самая обычная конструкция, собранная из двух трубок и кабеля. Провод подключается к соответствующему гнезду-входу телевизора.

Схема и выбор материалов

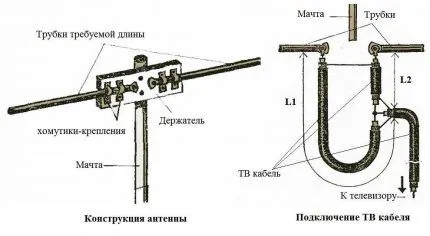

Типовое устройство примитивной дачной антенны приведено на рисунке ниже. Видно, что две трубки одной длины стыкуются на пластине, которую в свою очередь фиксируют к мачте.

Трубный уловитель сигнала получится изготовить за пару часов. Работы не требуют какой-либо квалификации исполнителя и наличия дорогого инструмента

Первым делом необходимо узнать частоту вещания местной телевышки – от параметра зависит длина труб.

Диапазон полосы вещания – 50-230 МГц. Для каждого канала необходима своя длина антенных «усов».

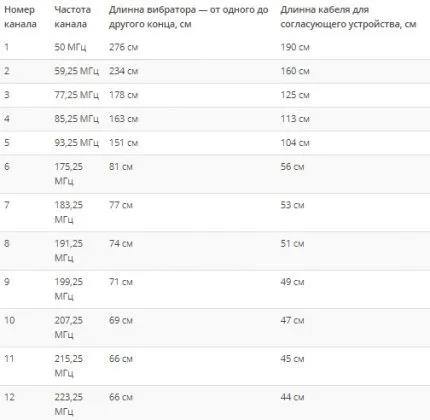

В таблице отображены параметры конструкции уловителя сигнала исходя из частоты транслируемых эфиров. Полоса вещания поделена на 12 каналов

Для изготовления антенны подойдут трубы из дюралюминия, стали, латуни. Их диаметр может колебаться в пределах – 8-24 мм, чаще всего берут 16 мм. Основное условие – отрезки должны быть равнозначными, подготовленными из труб с одинаковыми свойствами.

Необходимые материалы:

металлическая труба – отрез на 6 см короче длины, определенной по табличным значениям;
провод сопротивлением 75 Ом, требуемая длина – расстояние от телевизора до антенны плюс 2 м на провисание и петлю согласования;
толстый электроизоляционный гетинакс – толщина от 4 мм;
металлические полосы, хомуты для фиксации труб на пластине;
мачта для антенны – это может быть уголок, при незначительной высоте допустимо использование деревянного бруска.

Для работ желательно запастись паяльником, припоем, флюсом. Соединения центральных проводников рекомендовано пропаивать – это продлит срок службы устройства, повысит качество изображения.

Для защиты от окисления участки стыков надо залить силиконом, эпоксидной смолой. Доступный, но не надежный способ – обмотка изолентой.

Сборка и настройка изобретения

Сначала отрезают нужный размер трубы и распиливают ее на две равные части. Можно воспользоваться кусачками по металлу.

Следующий шаг – расплющивание трубок с одной стороны для удобного крепления к держателю. Отрезки прикладывают к гетинаксу, намечают точки фиксации

Расстояние между внутренними концами трубок – 6 см, между дальними – дистанция, указанная в таблице.

Последующий ход работ:

Закрепить антенные усы к держателю хомутами, а саму пластину гетинакса зафиксировать на мачте.
Соединить трубы через согласующее устройство – кабельная петля типа РК-1,3,4. Параметры элемента отображены в правой колонке таблицы, принцип изготовления – на схеме устройства антенны.
Центральные жилы припаять к концам трубок, оплетку соединить куском аналогичного проводника.
Состыковать центральные проводники концов согласующей петли с телевизионным кабелем. Оплетку соединить медным проводом.
На штанге зафиксировать петлю и идущий вниз провод.
Мачту поднять на крышу дачного домика, настроить антенну.

Для определения оптимального положения устройства нужны два человека. Первый проворачивает антенну на улице, а второй – следит за изменением изображения по телевизору.

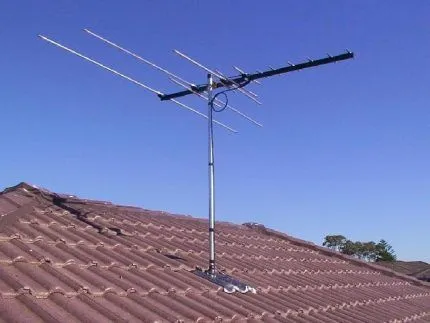

Для быстрой настройки можно подсмотреть у соседей, с какой стороны дома расположен приемник и куда направлены вибраторы

Уловив хорошее качество сигнала, конструкцию закрепляют в выбранном положении.

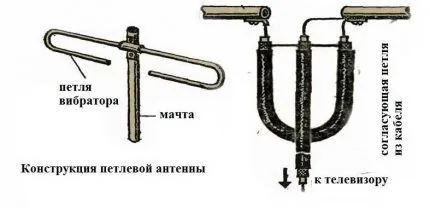

Самоделка #2 — петлевая антенна из трубы

Модуль немного сложнее в создании, но расширяет радиус приема до 40 км. Основная сложность заключается в необходимости гибки трубы.

Радиус изгиба особой роли не имеет. Главные требования по устройству: расстояние между внутренними концами – 65-70 мм, ровность и симметричность расположения крыльев

Длину кабеля и трубы высчитывают исходя из частоты вещания телеканалов.

Под нужный параметр делают заготовки – отмеряют и отрезают вибратор, провод для согласующего устройства. Рекомендованный диаметр трубы – 12-18 мм.

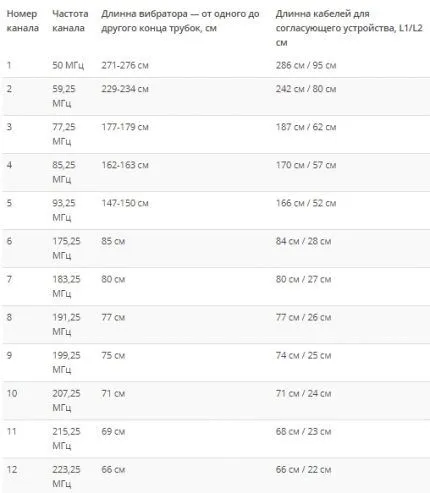

Табличные значения соответствия частоты канала и параметров уловителя сигнала. Например, при показателе эфира в 93,25 МГц длина трубы должна составлять 151 см, а протяженность согласующего кабеля – 104 см

Сборку начинают с изгибания трубы. Край вибратора расплющивают и запаивают. Трубу наполняют песком, и заделывают второй торец по аналогии с первым. Края можно заглушить, посадив пробки на силикон.

Фигурную трубу крепят на мачту. К концам вибратора прикручивают и пропаивают петли согласования, фиксируют телевизионный кабель. Закрепляют медным проводом оплетку и приступают к настройке.

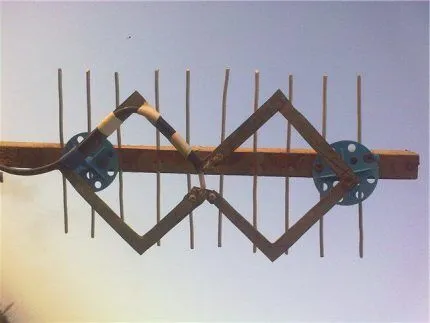

Самоделка #3 — улавливатель сигнала Харченко

Телеантенна «восьмерка» или «зигзагообразная» подходит для цифрового телевидения DVB-T2, трансляция эфира в диапазоне ДМВ. Модуль прост в изготовлении. Для реализации проекта понадобится токопроводящий металл.

Расчет и разработка чертежа

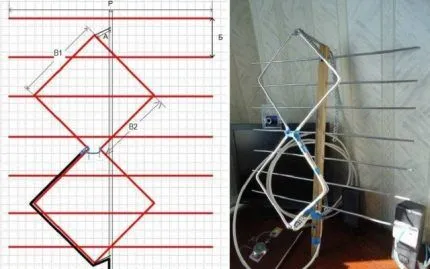

Устройство телеантенны весьма примитивно – два квадрата/ромба, скрепленных между собой. В оригинальном исполнении модуль Харченко предусматривает расположение за фигурными элементами отражателя.

Поле из металлических полос необходимо для аналоговых сигналов. Прием цифрового телевидения возможен и без отражателя. Поле можно обустроить потом, если прием будет слабым

Для изготовления зигзагообразной антенны высчитывать длину волны необязательно. Желательно соорудить конструкцию более широкополосной – это увеличит ее возможности.

При желании, можно рассчитать параметры устройства. Значение волны транслируемого сигнала поделить на 4 – полученная величина является стороной квадрата.

Между двумя частями телеантенны должно быть небольшое расстояние. Для соблюдения зазора достаточно сделать наружные стороны подлиннее, а внутренние – короче. Длина сторон (В1 и В2) — по своему усмотрению

На приведенном примере отображен чертеж антенны с параметрами сторон: В1 – 14 см, В2 – 13 см. Разница длин в один сантиметр дает необходимую дистанцию между квадратами.

Нижние участки удлиняют на 1 см. Этот зазор необходим под петлю для припаивания антенного кабеля.

Изготовление рамки и подготовка кабеля

Последующие расчеты будут приведены относительно данных чертежа, отображенного выше. Суммарный периметр квадратов составляет 112 см. Следует отрезать проволоку нужной длины и сформировать деталь по схеме.

Порядок работ:

Согнуть проволоку посередине под прямым углом.
Далее идут два участка по 14 см, а за ними стороны по 13 см. После каждого сгиба проверяем ровность углов, должно быть строго по 90 градусов.
Когда сформирован первый квадрат, приступают к созданию второй фигуры. Опять идут разносторонние элементы по 14 см, а за ними – две части по 13 см + 1 см.

Незначительные расхождения в длине сторон допустимы. Главное, соблюдать прямые углы.

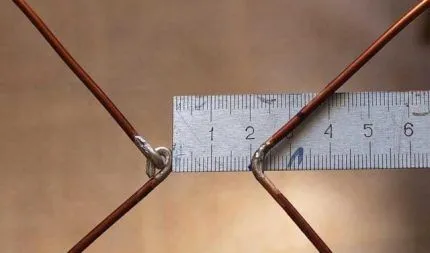

Если формовка конструкции сделана правильно, то между двумя частями телеантенны должно получиться расстояние в 1,5-2 см

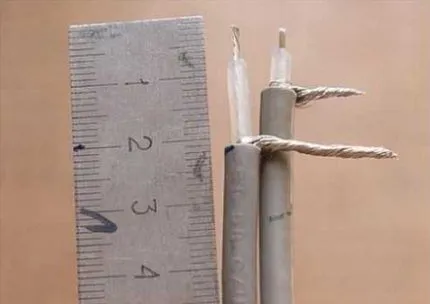

Следующий шаг – подготовка кабеля. Производят его зачистку с двух сторон. По окружности кабеля делают надрез, отступив от края 2-2,5 см.

Работу выполняют аккуратно, чтобы не повредить внутреннюю оплетку. По линии разреза кабель немного переламывают и удаляют изоляцию.

Оплетку и фольгу надо скрутить в жгут. Должно получиться два проводника: центральная моножила и скрутка. Оба элемента надо залудить. Провод должен торчать на 2 см, излишки срезать

Со второй стороны кабеля подпаять штекер. Провод надо очистить на 1 см, сформировать проводники и залудить.

На участках выполнения пайки штекер зачистить наждаком, протереть спиртом. К центральному выходу припаять моножилу, к боковому – скрутку. Захват вокруг изоляции обжать, накрутить пластиковый наконечник, альтернатива – залить токонепроводящим герметиком. До высыхания состава собрать штекер.

Порядок соединения элементов

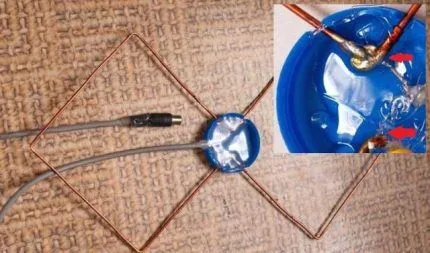

Финишный этап сборки – стыковка рамы и кабеля. Если привязки к конкретному каналу нет, то спайку лучше делать в средней точке для расширения захвата сигнала.

Разделанный конец кабеля соединяют с двумя сторонами квадрата по центру. До окончательной фиксации можно проверить работоспособность антенны. Если все в норме, то выполняют герметизацию места пайки.

Самый надежный метод – залить силиконом или клеем. Для корпуса подойдет пластиковая крышка из-под пятилитровой баклажки

В мини-таре делают отверстия под элементы квадратов, укладывают рамку с проводом и заливают герметизирующим составом.

Самоделка #4 — антенна «двойной квадрат»

Узкополосная конструкция позволит решить проблему слабого сигнала или забивания трансляции более сильным эфиром. Антенна подойдет и для приема цифрового телевидения. Главное условие работы – четкая ориентация на распределитель сигнала.

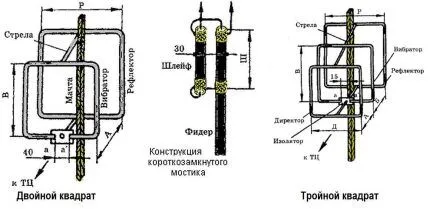

Схема устройства и размеры

Конструктивно телеантенна представлена в виде двух рамок, соединенных вверху и внизу стрелами. Большой квадрат – рефлектор, меньший – вибратор.

Возможна вариация с тремя рамками, обеспечивающая высокий коэффициент усиления сигнала. Наименьший квадрат – директор

Верхнюю стрелу делают из металла, а нижнюю из гетинакса, текстолита или другого изоляционного материала.

Требования к устройству телеантенны:

центры квадратов должны находиться на одной линии, эта прямая смотрит в сторону передатчика;
меньшая рамка имеет разомкнутый контур, концы фиксируют к текстолитовой пластине;
верхнюю часть мачты под антенны делают из дерева.

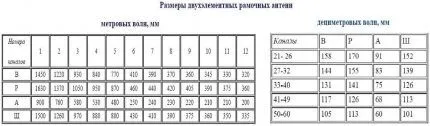

Параметры для изготовления двухэлементных рамочных телеантенн берут из таблицы. Размеры рабочих элементов зависят от типа волн: дециметровых или метровых.

Пояснения к таблице: В – длина стороны меньшего квадрата, Р – значение большей рамки, А – расстояние между двумя элементами, Ш – шлейф в короткозамкнутом мостике

В трехрамочной конструкции дистанцию между концами средней рамки увеличивают до 5 см.

Сборка и подключение

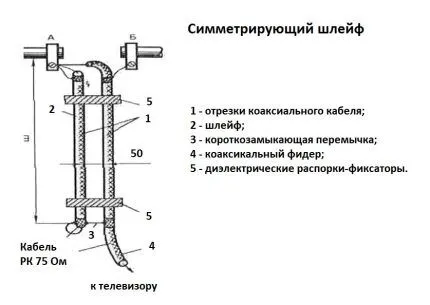

Для соединения рамки с антенным кабелем потребуется симметрирующий короткозамкнутый шлейф. Устройство сооружают из участков антенного провода.

Правый элемент – шлейф, укороченный левый – фидер. К месту их стыковки крепят телевизионный кабель. Протяженность отрезков определяют по таблице с учетом длины волн сигнала.

Перед компоновкой элементов производят их зачистку. У шлейфа снимают алюминиевый слой, скручивают в жгут оплетку. Центральный проводник срезают

С фидером выполняют те же действия, оставляя сердцевину кабеля.

Дальнейшая последовательность работ:

К левому концу вибратора припаять центральную жилу фидера, оплетку шлейфа.
К правому торцу активной рамки прикрепить скрутку фидера.
Низ шлейфа состыковать с оплеткой фидера металлической перемычкой. Жгуты спаять легкоплавким припоем.
Отрезы кабеля должны идти параллельно, дистанция – 5 см. Чтобы зафиксировать расстояние используют диэлектрический материал. Согласующее устройство монтируют на текстолитовую пластину.
Телевизионный кабель припаять к низу фидера, состыковав соответствующие элементы – оплетку с оплеткой, стержень со стержнем.

Использование согласующего устройства снижает вероятность помех, избавляет от эффекта двойного изображения. Без него не обойтись при значительном отдалении от передатчика.

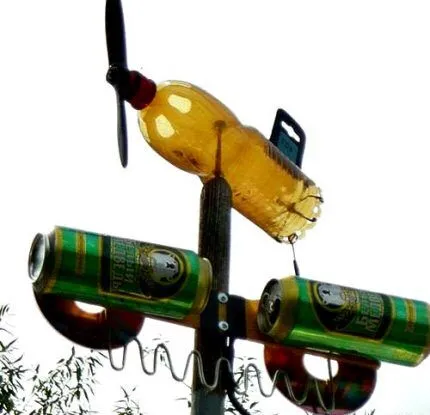

Самоделка #5 — телеантенна из жестяных банок

Оригинальное исполнение антенны из подручных средств заметно улучшает качество сигнала. Такой вариант подойдет для дачи в пригороде, неподалеку от телевышки.

Для создания примитивного устройства потребуются: 2 пивные банки по 0,5 или 0,75 л, саморезы, телевизионный кабель 3-5 м, шуруповерт, паяльник, олово, деревянный штифт или плечики, изолента.

Последующие действия можно разбить на несколько этапов.

Подготовка кабеля и подвод контактов

При подготовке кабеля очистить изоляцию, отступив 10 см. Разделывают кабель на два проводника – центральную жилу и скрутку из оплетки. На втором конце кабеля надо установить обычный штекер.

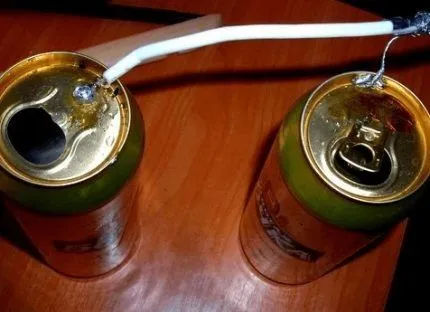

Выполняя подвод контактов скрученный экран кабеля скрепляют с одной банкой, медную жилу – с другой. Для фиксации подойдут саморезы.

Для получения более качественного изображения лучше усилить крепления с помощью пайки. Стыковочные места необходимо загерметизировать

Сборка конструкции самоделки

При сборке предстоит под приемник сигнала изготовить несущую конструкцию. В самом простом исполнении можно использовать обычные плечики для одежды. Подойдет и деревянная палка.

Банки фиксируют к мачте скотчем или изолентой, поднимают конструкцию на крышу и приступают к настройке, подбирая оптимальное месторасположение импровизированной антенны.

В работе надо использовать тару с гладкой поверхностью, ребристые материалы не подойдут. Банки предварительно вымывают, высушивают

Выводы и полезное видео по теме

Пошаговый инструктаж по изготовлению телеантенны из алюминиевых банок:

Расчет, сборка антенны цифрового вещания по Харченко:

Самодельная конструкция позволит сэкономить бюджет, ведь примитивный уловитель сигнала можно соорудить из подручных средств. Работы по изготовлению не занимают много времени.

При соблюдении ряда норм, технологии сборки и подключения, получится сделать эффективное устройство для замены штатной телеантенны.
