Проекты домов с мансардной крышей пользуются заслуженной популярностью, поскольку такой подход к частному малоэтажному строительству позволяет с наименьшими затратами получить максимум полезной площади. Но если даже такая надстройка не была изначально заложена планом, ее можно сделать впоследствии, главное – правильно произвести расчет нагрузки на несущие стены и спроектировать крышу в соответствии с нормами безопасности. Сегодня мы расскажем, как разработать проект мансарды, рассчитать площадь помещения, высоту стен и уклон кровли.

Содержание:

Какие бывают мансарды: виды и фото

Рассмотрим подробно виды мансардных этажей, которых существует, как минимум, пять, и зависят они от формы и уклона кровли:

Односкатная крыша очень редко используется при проектировании мансарды, поскольку она не позволяет обустроить под собой достаточно просторное помещение. Вертикальные стены отсутствуют вовсе, а потолки имеют наклонную форму. Между тем, односкатная крыша очень устойчива и надежна, и при большом градусе уклона (свыше 60 градусов) можно рассчитывать на вполне комфортную обстановку внутри.

Как сделать проект мансарды своими руками, виды планировки, расчет конструкции  и видео пример проектирования мансардного этажа

Фото пример односкатной мансардной кровли

Двускатная, или щипцовая крыша – это вариант, наиболее часто используемый при проектировании мансардного этажа. Это обусловлено тем, что двухскатная конструкция позволяет получить полноценные стены, вдоль которых можно установить мебель. Кроме того, такая кровля надежна и проста в строительстве.

Как сделать проект мансарды своими руками, виды планировки, расчет конструкции  и видео пример проектирования мансардного этажа

Классический проект дома с двускатной мансардной крышей

Ломаная крыша является, по сути, подвидом двускатной. Она выглядит несколько интереснее, и лучше подходит для проекта мансардного этажа в небольшом загородном доме или на даче.

Как сделать проект мансарды своими руками, виды планировки, расчет конструкции  и видео пример проектирования мансардного этажа

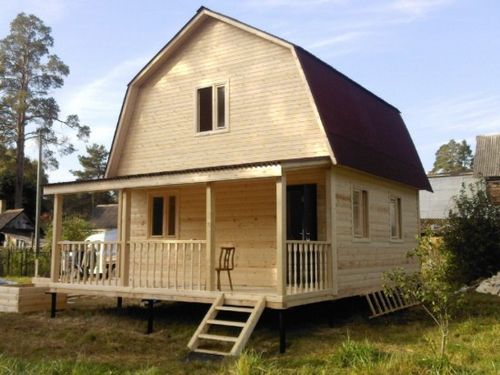

Загородный коттедж из клееного бруса с ломаной мансардной кровлей

Вальмовая и полувальмовая крыша позволяет создавать очень просторные конструкции мансардного этажа, особенно если она ломаная. Кроме того, четырехскатная крыша дает возможность оборудовать окна в каждом из фронтонов, и избежать установки непосредственно в кровлю.

Как сделать проект мансарды своими руками, виды планировки, расчет конструкции  и видео пример проектирования мансардного этажа

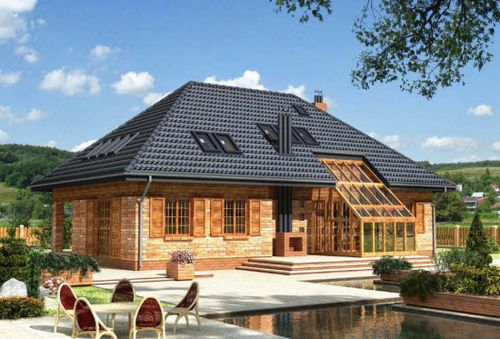

Интересный и красивый проект пример коттеджа с вальмовой мансардной крышей

Коническая, пирамидальная и купольная крыша также оставляет много простора внутри, но требует намного более серьезного подхода к проектированию и строительству. Справиться с таким проектом под силу лишь квалифицированному архитектору. Однако если вы готовы прибегнуть к помощи профессионалов, то почему бы и нет?

Как сделать проект мансарды своими руками, виды планировки, расчет конструкции  и видео пример проектирования мансардного этажа

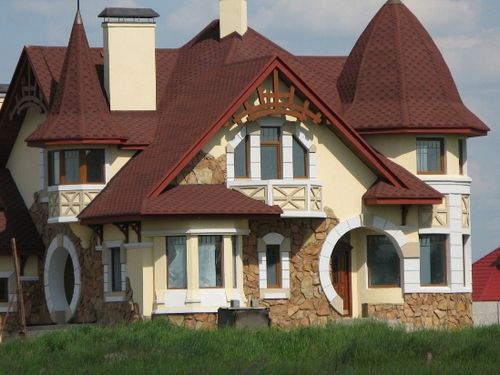

Особняк со сложной архитектурой и нескольким куполами

Типовой проект мансарды: размеры и высота стен

Важнейшим фактором, влияющим на количество полезной площади, является высота мансардного этажа. По этому признаку все подкровельные помещения делятся на следующие разновидности:

  • Если высота вертикальных стен превышает 1,5 м, перед вами полноценный этаж;
  • Если максимальная высота вертикальных стен – полтора метра, а минимальная – 0,8 м, это и есть непосредственно мансарда, которая может быть одноуровневой и двухуровневой;
  • Если вертикальные стены отсутствуют, или их высота не превышает 0,8 м, такое низкое помещение принято называть «полумансардой».
Важно Минимальная высота мансарды, то есть, расстояние от пола до самой высокой точки потолка по нормам СНИП составляет 2,5 м. Если этот показатель меньше, то помещение является просто чердаком.

Чтобы разработать проект мансарды своими руками, необходимо владеть хотя бы теоретическими знаниями в области проектирования и строительства жилых зданий, поскольку ошибка в расчетах может привести к возникновению трещин или даже к обрушению дома. Вот так выглядит примерная схема мансарды с двускатной кровлей:

Как сделать проект мансарды своими руками, виды планировки, расчет конструкции  и видео пример проектирования мансардного этажа

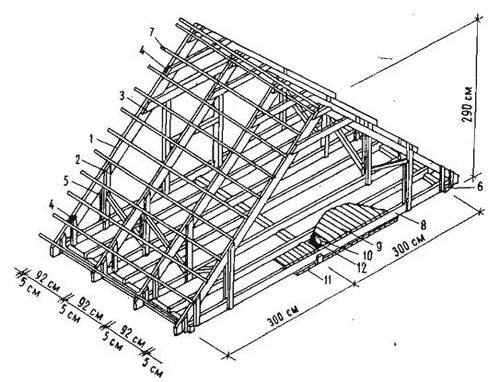

Схема мансардного этажа с двухскатной кровлей в разрезе

План мансардного этажа

Планировка мансардного этажа подразумевает разделение его на отдельные помещения или зоны, если, конечно, площадь позволяет это сделать. В подкровельном пространстве может располагаться несколько комнат, если оно занимает всю верхнюю часть дома, однако есть и такие проекты, где его строят лишь над какой-то частью строения. Это создает интересную архитектуру, но ограничивает полезное пространство внутри. Такая сложная планировка мансарды (фото ниже) рассчитана скорее на визуальный эффект, а не на расширение жилой площади.

Как сделать проект мансарды своими руками, виды планировки, расчет конструкции  и видео пример проектирования мансардного этажа

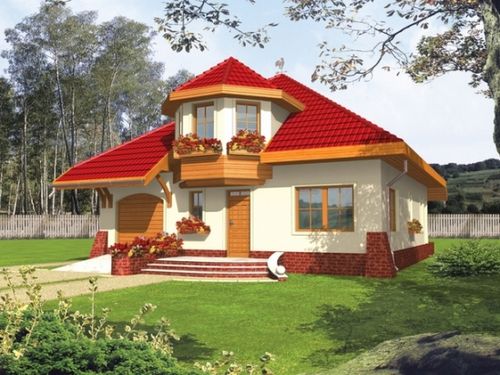

Проект загородного коттеджа с мансардой в купольной части крыши

Грамотное планирование мансарды должно начинаться с определения цели: для чего вы хотите выполнить надстройку? Как вы хотите использовать приобретенные квадратные метры? Маленькая и узкая мансарда подходит для обустройства спальных комнат и личных кабинетов, а высокая может справиться даже с ролью гостиной. Очарование таких домов и квартир толкает многих хозяев к вопросу: как спроектировать собственный уютный уголок? Типы мансард и их планировка могут быть весьма разнообразны, вот лишь один из примеров:

Как сделать проект мансарды своими руками, виды планировки, расчет конструкции  и видео пример проектирования мансардного этажа

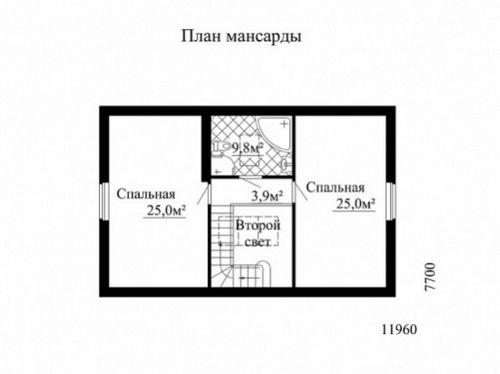

На плане этажа: две просторные спальни и санузел

Как рассчитать площадь мансарды

Перейдем к практической части, то есть, к расчету площади мансарды. Стандартный подход, известный нам из школьного курса геометрии, здесь оказывается непригодным. Мы не можем просто перемножить длину, высоту и ширину, ведь это объемная фигура с более сложной геометрией, нежели обычный параллелепипед. Поэтому в процессе вычислений учитывается площадь помещения с высотой самой узкой части наклонного потолка 1,5 м при уклоне в 30 градусов, 1,1 м – при уклоне в 45 градусов и полметра при уклоне 60 градусов. Как спланировать и рассчитать помещение, которое еще ниже? В этом случае правильно будет умножить общую площадь на коэффициент 0,7. Ниже вы видите формулу расчета площади на примере кровли с уклоном в 45 градусов:

Пп = A∙L + 2В∙0.7∙L = L∙(A + 1.4B),

где Пп – площадь пола; A – ширина помещения, высота которого не ниже 1,1 м; L – его длина; B – ширина, при высоте не ниже 0,8 м; 0.7 – коэффициент, используемый для помещений меньшей высоты.

Чтобы правильно составить схему каркаса мансарды, лучше всего воспользоваться специально разработанными для этого компьютерными программами для проектирования. Многие либо не знают об их существовании, либо не умеют пользоваться, хотя работать с ними очень просто и удобно. Ниже вы видите обучающее видео, которое позволит вам быстро вникнуть в процесс и разработать собственный проект:
