Как создать антенну из пивных банок для цифрового ТВ на расстояние 100 км своими руками.

На чтение 8 мин. Просмотров 2.9k. 12.12.2019

Если вам требуется подробный чертеж и понятная шаг за шагом инструкция по самостоятельному изготовлению антенны для цифрового ТВ с дальностью приема 100 км, то вы нашли нужное место. Созидание подобного устройства будет быстрым и простым процессом.

1. Инструкции: как самостоятельно собрать антенну
2. Пример No1: антенна из банок от пива
3. Пример No2: спиральная антенна
4. Пример No3: антенна им. Харченко, специально для цифрового варианта транслирования
5. Как правильно поместить антенну
6. Усилитель сигнала
7. Выводы

Инструкции: как самостоятельно собрать антенну

Далее будут представлены сразу несколько вариантов изготовления домашних антенн, эффективных в использовании.

Пример No1: антенна из банок от пива

Легкий вариант модифицированной и самостоятельно собранной телевизионной антенны – из банок. Для нее совершенно не требуется никаких особенных знаний или же математических расчетов. Устройство нельзя назвать очень мощным, но оно вполне способно уловить несколько каналов.

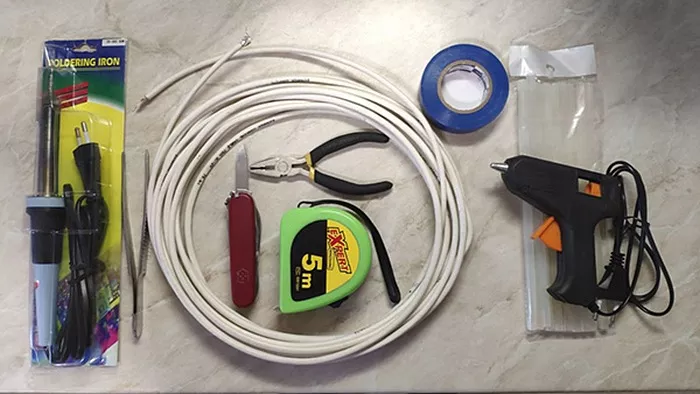

Понадобятся:

• небольшой брусок;
• кабель с разъемом;
• изолента;
• канцелярский или специальный строительный нож;
• наждачная бумага;

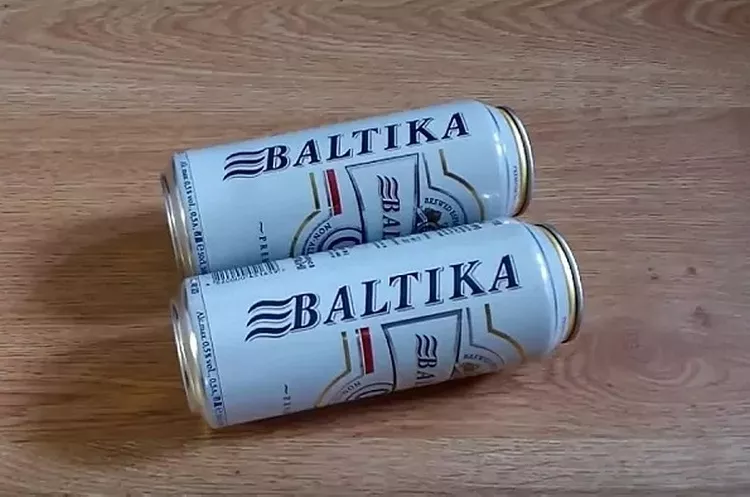

• пара пивных банок.

Приведенное руководство простое и подробное, разобраться в нем будет совсем несложно. Пошаговая инструкция такая:

1. Жестяным банкам из-под пива не нужна никакая особенная подготовка. Они используются в том виде, в каком и продавались. Единственное условие – они должны быть пустыми.

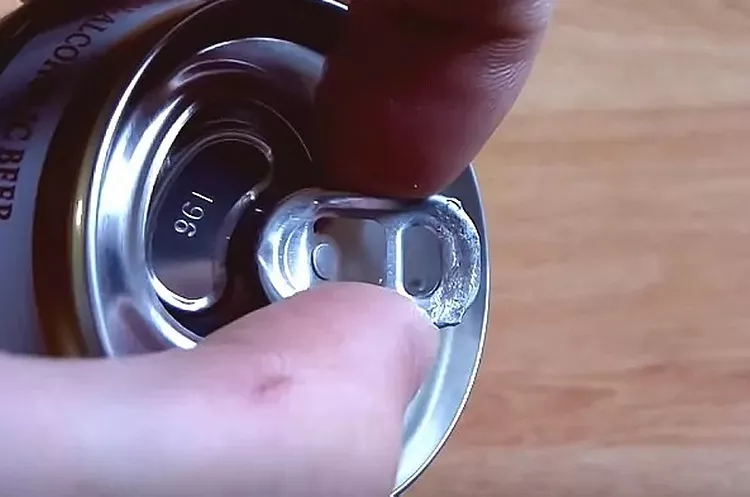

2. Язычки банок (которые используются для открывания) требуется зачистить наждачной бумагой.

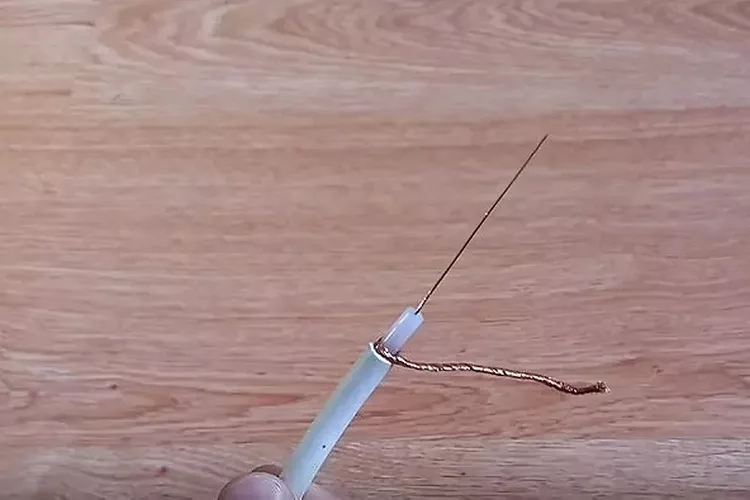

3. Берется ТВ-кабель – его нужно подключить к пивным банкам. Для этого первым делом необходимо свободный конец (без разъема) освободить от изоляции. Разобрать оплетку и скрутить.

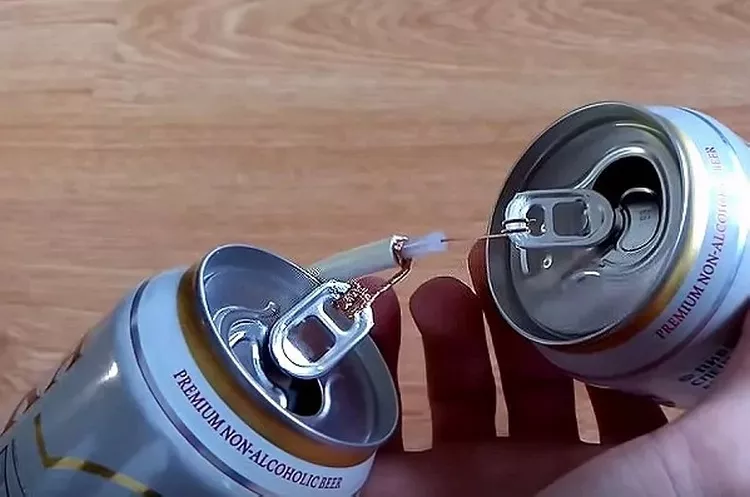

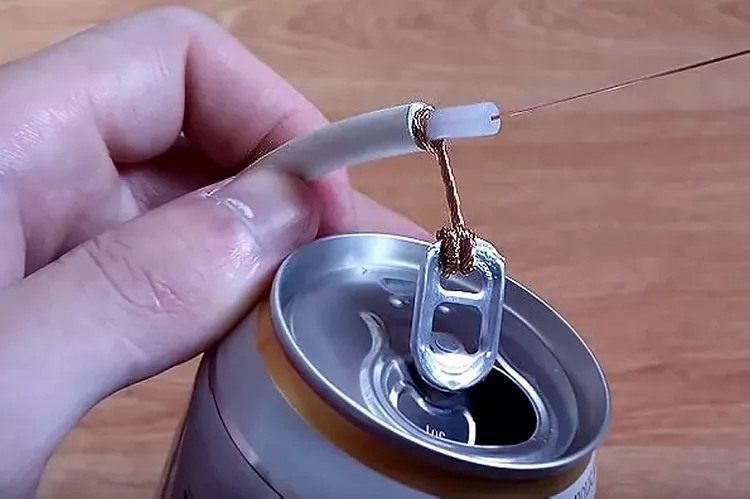

4. Конец оплетки вставить в язычок банки, несколько раз обернуть и закрепить. Расстояние между оголенным участком и местом крепления должно быть около сантиметра-полутора.
5. Аналогично необходимо закрепить и центральную жилу – вставить в язычок второй банки, обернуть и крепко закрепить.

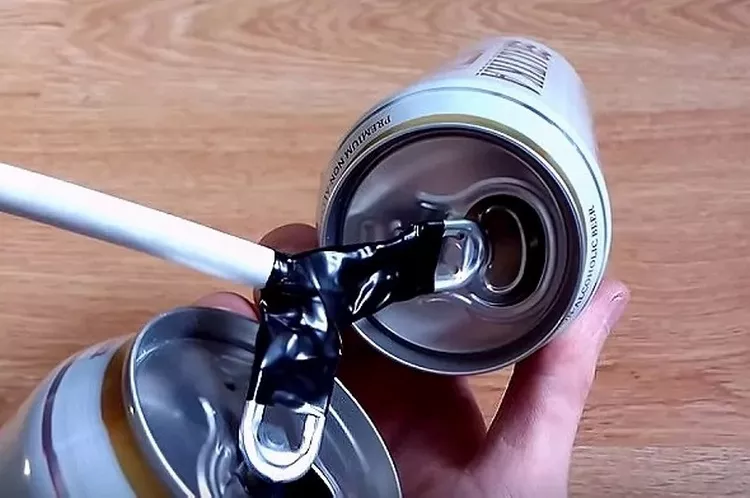

6. Оба этих соединения требуется изолировать. Чтобы сделать это, изоленту нужно плотно намотать по всей длине оголенных участков кабеля, затрагивая также его оболочку и язычки жестяных банок.

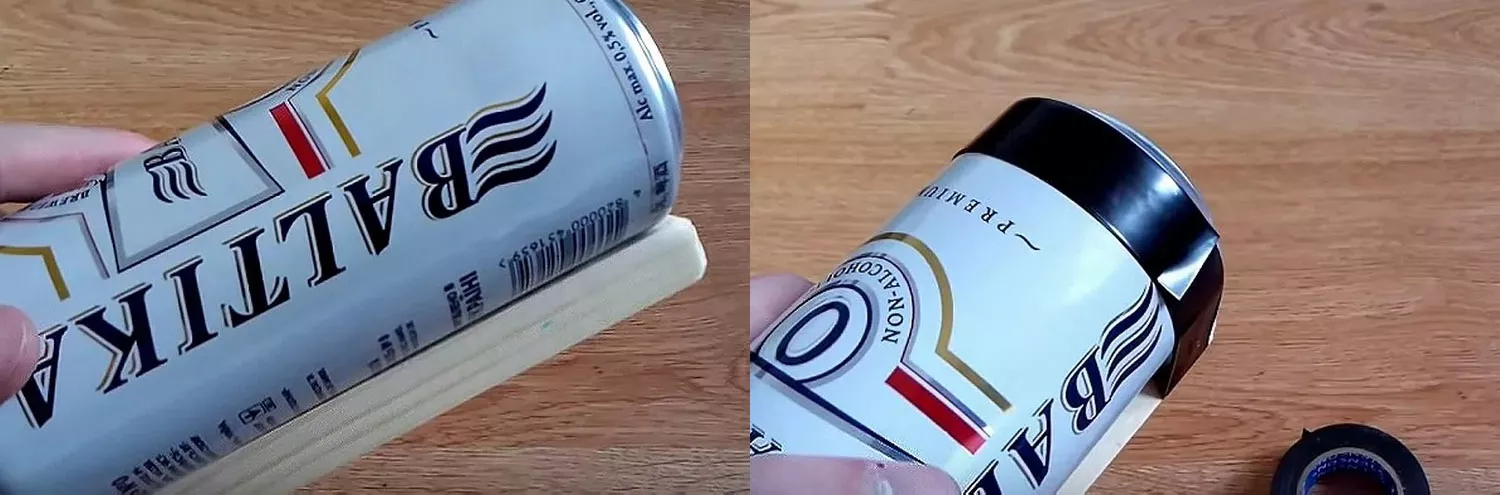

7. Для закрепления жестянок в необходимом положении применяется зачищенный деревянный брусок. Его длина должна быть больше, чем обе эти банки. Чтобы конструкция была наиболее прочной, закреплять банки изолентой необходимо с обоих краев. Всего выходит четыре крепления.

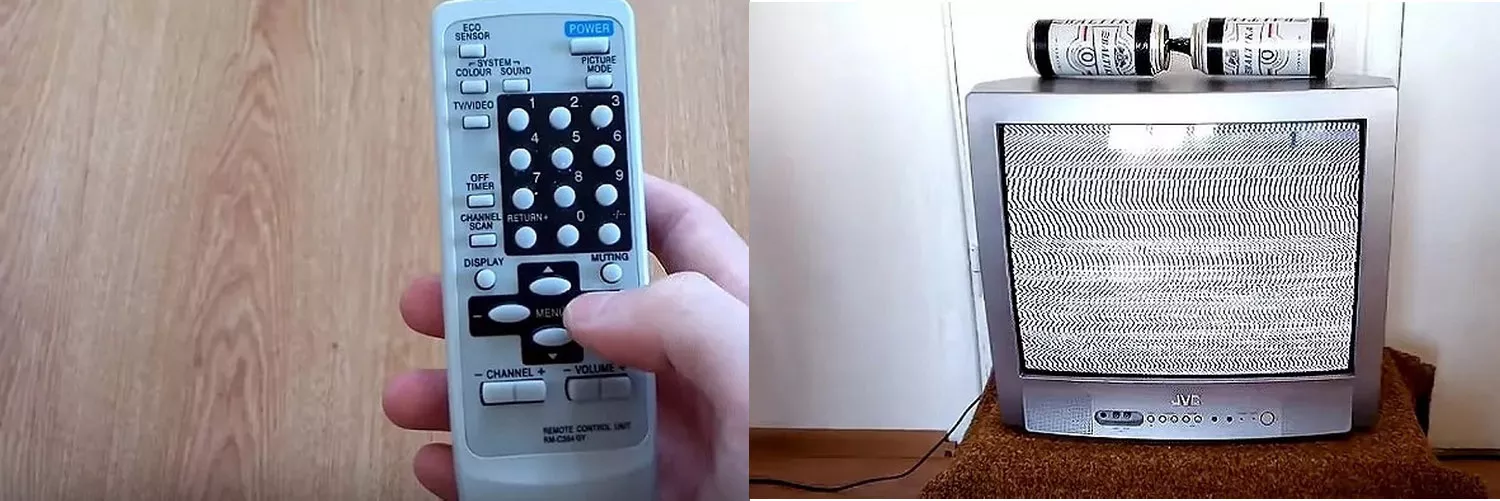

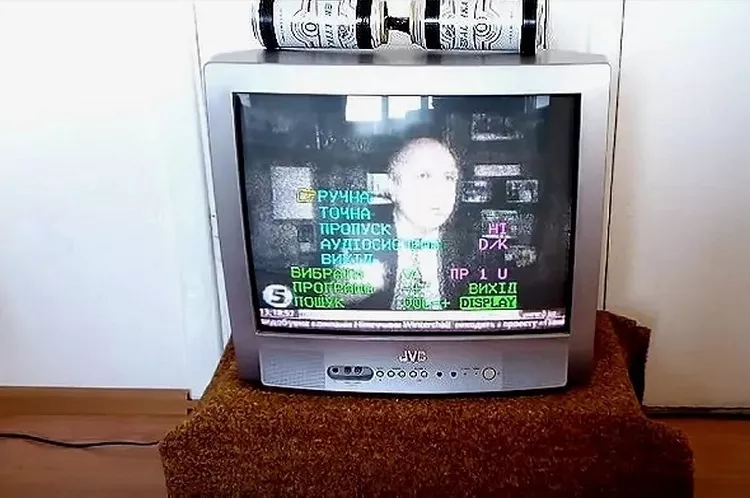

Готово! Осталось только подключить ее к телевизору и выполнить необходимые настройки.

Антенна комнатная, вариант довольно примитивен, потому надеяться на идеальную телевизионную картинку все же не стоит. Но такая простенькая конструкция поможет поймать до восьми каналов, которые будут показывать вполне хорошо.

[alert]Для улучшения качества сигнала несложно попробовать переменить расположение антенны или взять более длинный телевизионный кабель, чтобы получить возможность, например, унести на лоджию.[/alert]

Читайте также: Антенна для цифрового ТВ своими руками из кабеля

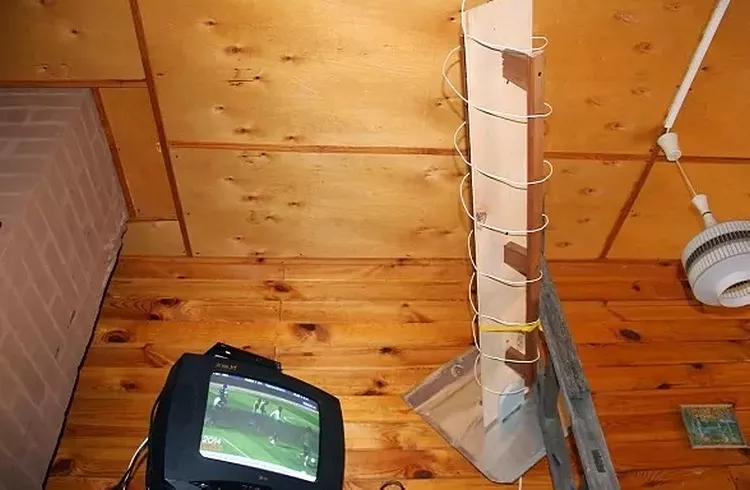

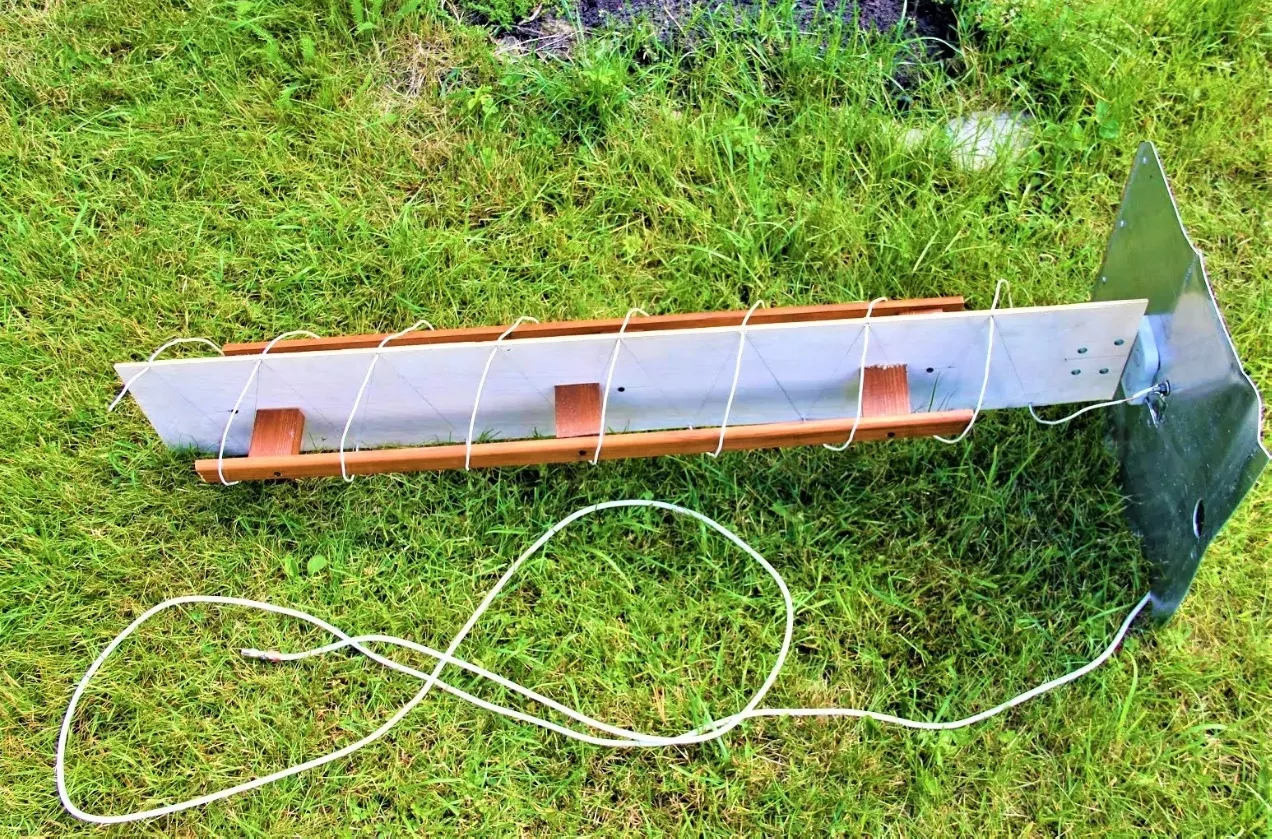

Пример No2: спиральная антенна

Такой вариант идеально подойдет для дачного домика. Как и в предыдущий раз, устройство собирается полностью из тех материалов, что найдутся в каждом гараже или кладовке:

• отрезок силового кабеля;
• антенный кабель;
• фанера, рейки;
• ненужная лопата для снега.

Из первого элемента будет сделана сама спираль, а из последнего выйдет прекрасный самодельный экран для отражения. Общая конструкция настолько проста, что с ее созданием может легко управиться даже только начинающий любитель. Пайка при монтировании не требуется. Для соединения понадобится либо винтовое крепление, либо простая скрутка.

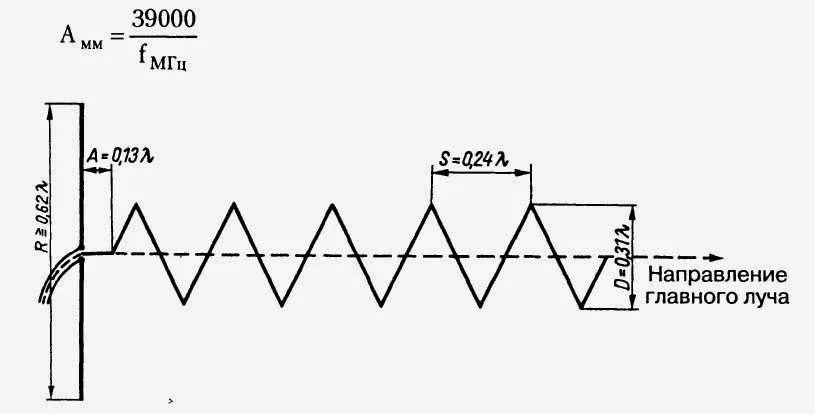

Чтобы антенна заработала без сбоев, и вещание было непрерывным и качественным, требуется правильно рассчитать шаг. То есть, расстояние между витками спирали. Важно уточнить частоту передачи цифровой информации в мегагерцах в данной конкретной области. Затем перевести полученную частоту в метры.

Для выполнения дальнейших работ нужна именно снегоуборочная лопата, ведь ее металлическая часть изготовлена из нержавеющей стали. Если в доме нет ничего такого, можно задействовать просто небольшой стальной лист. Его форма не обязательно должна быть круглой – это может быть и прямоугольник, и квадрат.

Спираль будет сделана из обычного электрического провода. Понадобится не весь провод целиком, а только одна медная жила. Диапазон приема сигнала будет тем лучше, чем крупнее сечение провода. Сопротивление антенного кабеля – около 75 Ом.

Пошаговая инструкция такая:

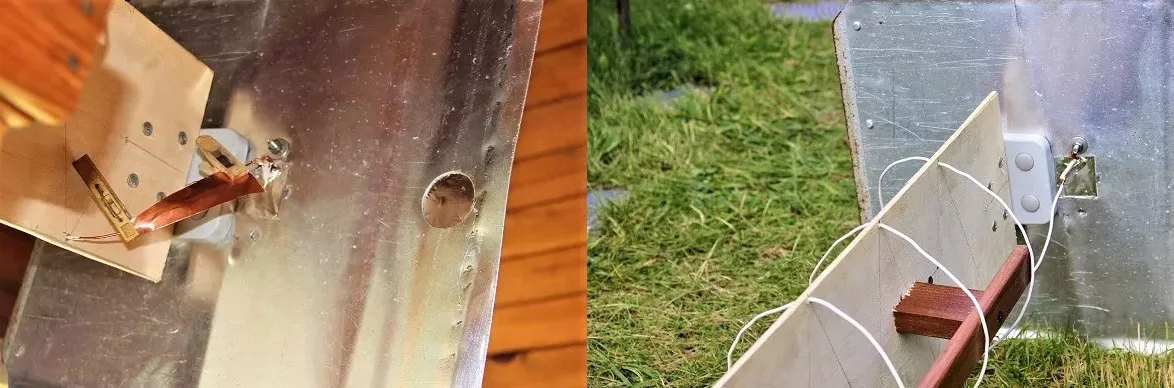

1. Создать основание для обмотки из фанеры и пары реек.
2. Если вместо лопаты взят стальной лист, его требуется выровнять и закрепить под прямым углом посредством винтового крепления.
3. Намотать кабель в соответствии с выполненными расчетами.
4. Подсоединить скруткой антенный кабель.

Чтобы протестировать готовое устройство, нужно установить его в верхней части дома, но обязательно под навесом.

Подобная вариация антенны для приема цифрового сигнала прекрасно показала себя на расстоянии около 90 километров от ближайшей вышки – несколько телевизионных каналов работали во вполне хорошем качестве.

[alert]Прежде чем начинать работу, все замеры рекомендовано нанести на специальную схему, которая в дальнейшем послужит руководством. В качестве образца можно взять стандартную схему цилиндрической антенны, где необходимо обозначить базовые детали устройства, число витков и итоги расчетов.[/alert]

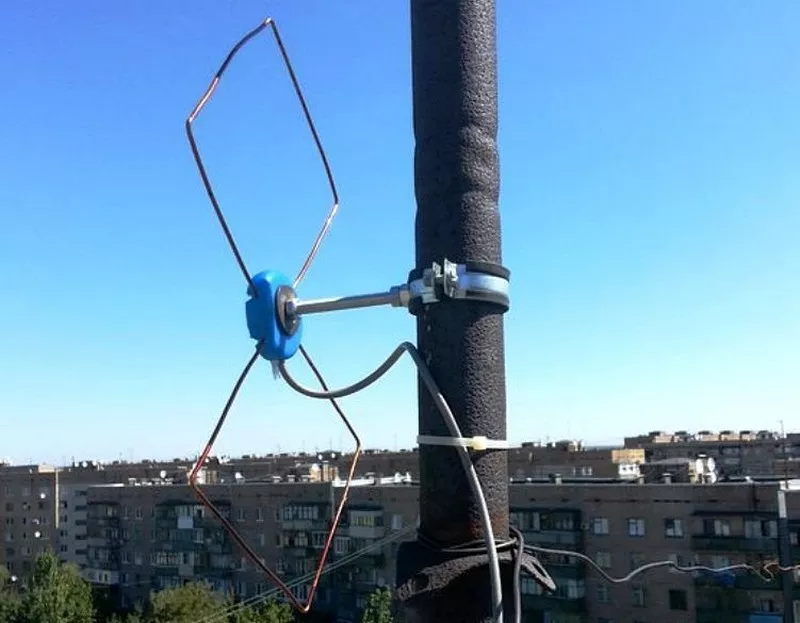

Пример No3: антенна им. Харченко, специально для цифрового варианта транслирования

Все размерности этой зигзагообразной конструкции не берутся из ниоткуда. Для того чтобы картинка на телевизоре не рябила, а звучание передач было четким и без лишнего шипения, необходимы расчеты и точная разметка. Изготовить ее можно из медной проволоки либо алюминиевого кабеля.

В качестве примера возьмем кабель. Такой вариант не только более надежный и экономный, но и простой, ведь алюминий не нужно паять, что уже существенно облегчает работу по собственноручной сборке устройства.

Для создания понадобятся:

• многожильный кабель из алюминия;
• телевизионный кабель;
• телевизионный штекер из пластика;
• заточенный нож;
• деревянная или металлическая линейка;
• водостойкий фломастер, желательно яркого цвета;
• кусачки;
• стяжки;
• изолирующая лента.

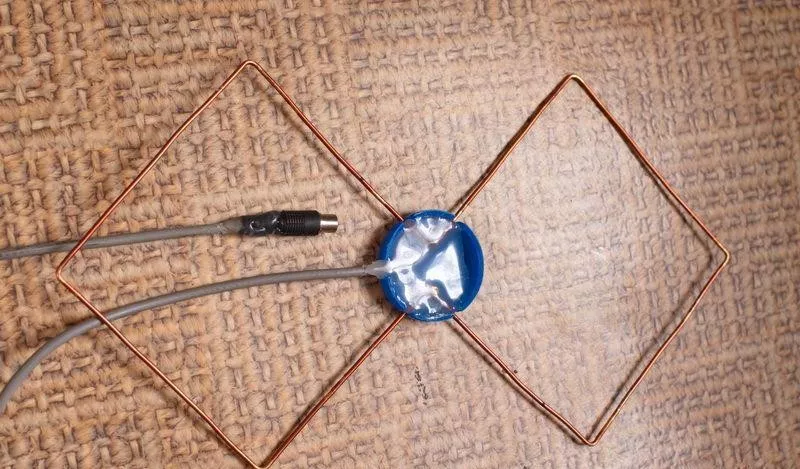

Модель из кабеля не меньше хороша тем, что все инструменты и материалы для ее создания почти наверняка найдутся дома. А те, что потребуется купить, стоят очень недорого. Изготовить биквадратную антенну из алюминиевой проволоки можно так:

1. Из многожильного алюминиевого кабеля необходимо достать один провод толщиной приблизительно до четырех миллиметров и длиной чуть больше метра – длину рекомендуется брать с запасом.

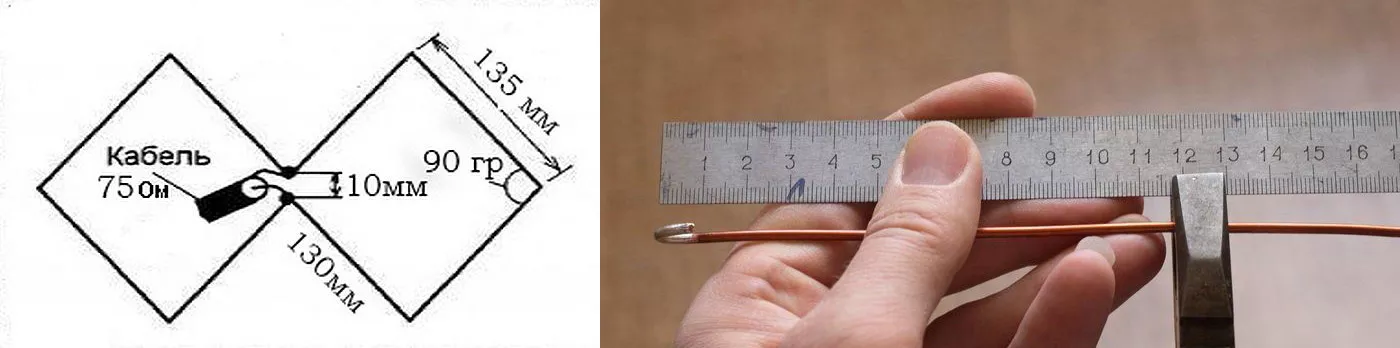

2. Посредством линейки и фломастера на алюминиевый провод наносится разметка с таким расстоянием: 3 см–15 см–16 см–16 см–15 см–15 см–16 см–16 см–15 см–3 см. Длинные расстояния станут сторонами для квадратов.
3. Ориентируясь на отметки, нужно согнуть все, чтобы вышли два ровных квадрата. А двухсантиметровые кончики также надо загнуть, чтобы их можно было объединить между собой и затем использовать для подключения.
4. Посредством антенного кабеля потребуется соединить будущее устройство с приемником. Длина отрезка полностью зависима от расстояния между ТВ и лоджией либо окном.
5. Один конец ТВ-кабеля нужно аккуратно разделать и после укрепить на алюминиевых квадратах. На первом – оплетку, на втором – центральную жилу.

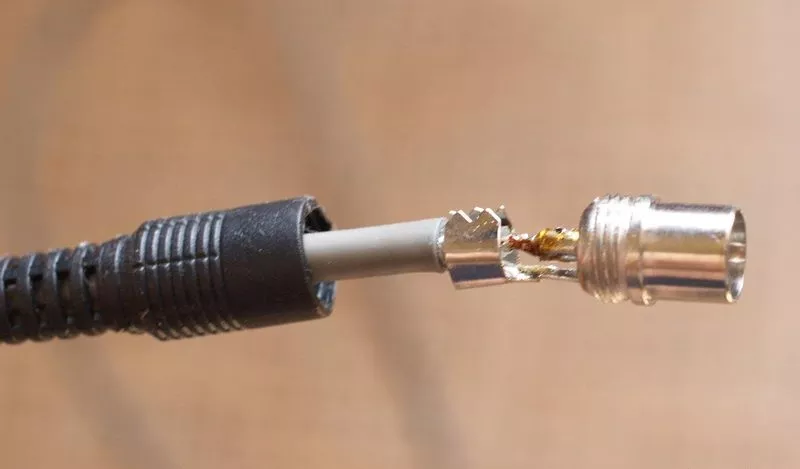

6. Штекер для телевизора легко найти в хозяйственном магазине, среди радио- либо электродеталей. Вариант из пластика самый бюджетный и легкий в монтировании. Этот штекер подсоединяется ко второму конку кабеля. Чтобы сделать это, требуется разобрать корпус, вставить токопроводящую жилку и затем собрать корпус снова.

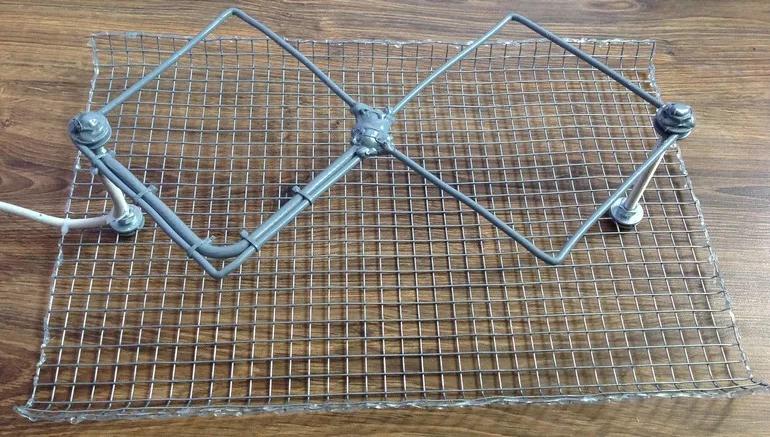

Для лучшего приема сигнала рекомендуется закрепить готовое устройство на улице – на балконе или в форточку. Чтобы повысить качество, биквадратную антенну желательно оборудовать специальной решеткой или особым экраном. Но если сигнал и без того четкий, тогда этого делать не понадобится.

Если телевизионная вышка расположена совсем неподалеку, биквадрат рекомендовано закрепить на длинном шесте и направить в сторону вышки.

Наглядная инструкция представлена в видео.

[youtube]https://www.youtube.com/watch?v=Wf6DG2JbVcA[/youtube]

[alert]Антенна им. Харченко (или, как ее еще называют, биквадратная) была придумана еще в прошлом веке этим же инженером. И до сих пор остается самой популярной и востребованной вариацией среди инженеров-самоучек и просто мужчин, которые любят делать все самостоятельно.[/alert]

Читайте также: Антенна Харченко для цифрового ТВ своими руками

Как правильно поместить антенну

Устройство необходимо, прежде всего, направить в сторону вышки. Правильное направление несложно установить «методом тыка», вращая устройство и отслеживая качество сигнала.

Идеально – поместить антенну за пределами дома, ведь стены довольно сильно заглушают сигнальные частоты.

Усилитель сигнала

Нередко случается, что насколько бы качественно ни удалось собрать антенну собственными руками, так или иначе, все равно не удается получить качественный сигнал. Это значит, что без усилителя обойтись нельзя.

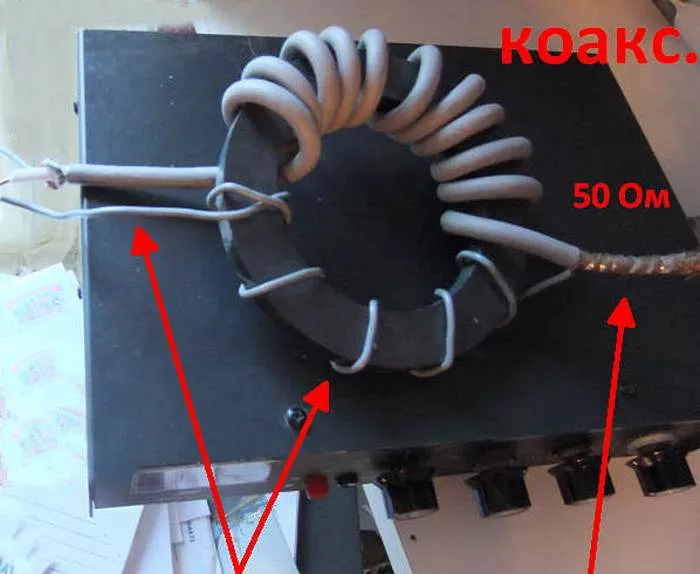

Сделать его просто – нужно обмотать магнит телевизионным проводом, и сделать это рекомендуется рядом с телевизором либо самодельным устройством.

Выводы

Благодаря пошаговой инструкции и представленным чертежам, как быстро сделать телевизионную антенну для цифрового ТВ своими руками, чтобы ловила в радиусе 100 км, можно не только сэкономить. Это еще один повод потренироваться в инженерном деле, без всякого риска сломать дорогие детали.

[youtube]https://www.youtube.com/watch?v=TzPEDjIGi00[/youtube]

Как сделать антенну из пивных банок?

Для изготовления антенны из пивных банок потребуются следующие материалы и инструменты:

• 2 пивные банки одинакового размера
• Кусок дерева, пластмассовая трубка или металлический профиль длиной около 1 метра
• Кусок медной проволоки длиной около 1 метра
• Два шурупа или гайки
• Отвертка
• Кусачки
• Кусок тонкой проволоки

Шаг 1: Отрежьте верхнюю и нижнюю части банок

С помощью кусачек отрежьте верхние и нижние части банок так, чтобы они были одинакового размера. Оставьте центральную часть каждой банки, это будет являться элементом антенны.

Шаг 2: Подготовьте деревянную палку или металлический профиль

Вставьте медную проволоку в деревянную палку или металлический профиль. Если вы используете палку или профиль из металла, то лучше обмотать его изолентой, чтобы избежать короткого замыкания.

Шаг 3: Присоедините банки к деревянной палке или металлическому профилю

С помощью шурупов или гаек закрепите верхнюю и нижнюю части банок к деревянной палке или металлическому профилю.

Шаг 4: Подготовьте провод для подключения антенны

С помощью отвертки сделайте небольшое отверстие в центральной части нижней банки. Протяните через отверстие кусок тонкой проволоки, сделайте петлю на одном конце провода.

Шаг 5: Подключите антенну к телевизору

Подключите антенну к телевизору, вставив провод в соответствующий разъем.

Готово! Ваша антенна из пивных банок готова к использованию.
