Как установить духовой шкаф в пенал и подключить его к электросети

В настоящее время стандартные электроплиты постепенно уступают место индивидуальным компонентам, таким как варочные поверхности и духовые шкафы. Современные духовки являются высокопотребляющими устройствами, и если их установка в кухонной мебели вызывает небольшие затруднения, то подключение к сети 220 вольт требует соблюдения определенных требований и специального внимания. Особенно это актуально при «установке духового шкафа в пенал».

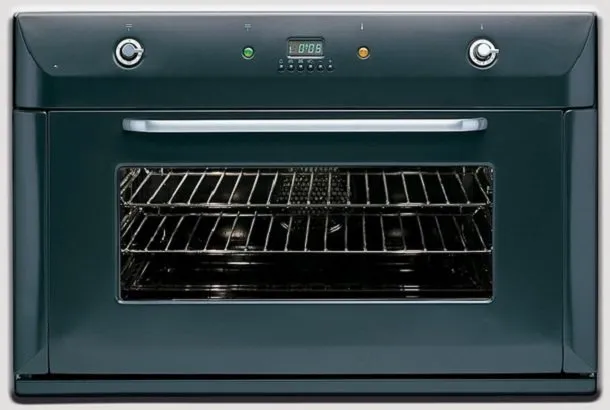

Виды духовых шкафов

1. В продаже можно увидеть два типа духовых шкафов:
2. зависимые (устанавливают только вместе с варочными поверхностями);
3. независимые (устанавливают отдельно, как независимый элемент техники).

И первые, и вторые обычно снабжены сенсорными панелями и дверями, дополненными телескопическими системами открывания. При этом первые соединены электрическими кабелями с варочной поверхностью, установленной сверху. Элементы управления у них позволяют регулировать всю технику – как шкаф, так и варочную панель.

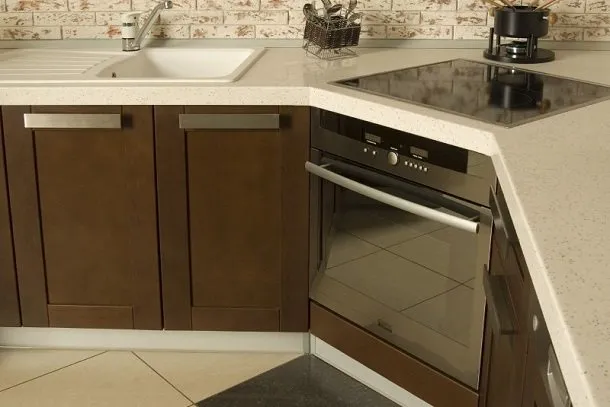

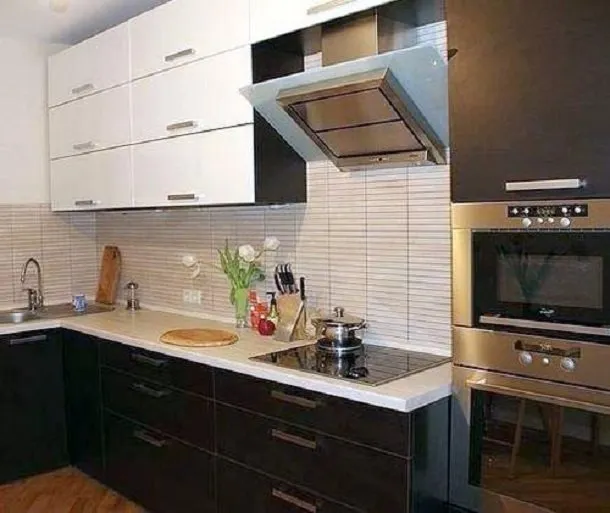

Сам шкаф лучше установить под столешницей. Прямо над ним правильно будет расположить варочную панель. Это позволяет экономить полезную площадь и просто удобно разделить все помещение на функциональные зоны. Об этом стоит помнить, если работу выполняете своими руками, а не доверяете её специалистам.

Устанавливать духовку следует таким образом, чтобы её верхняя грань находилась на уровне пояса или немногим выше. В этом случае обеспечивается наибольший комфорт во время готовки. К тому же, очищать духовой шкаф от загрязнений удобнее всего именно при таком загрязнении.

Помимо этого, духовки различаются по способу нагрева:

• Подключение газового духового шкафа

Подходит для любой кухни, но все монтажные работы должны выполняться специалистами, а не самостоятельно, поскольку есть риск нарушить газификацию дома. Такая техника оснащена соплами конфорок, которые находятся на дне духовки.

Именно поэтому продукты нагреваются снизу. Приборы данного вида обладают надежной системой контроля газа, благодаря чему их использование полностью безопасно.

• Электрический духовой шкаф

Подключить можно и самому. Его установка более простая, нежели в случае с газовыми моделями. Также они могут похвастать большим количеством дополнительных функций, которые упрощают эксплуатацию.

Необходимые для приготовления пищи температурные условия создаются в электрических духовках быстрее. Нагревание выполняется с разных сторон.

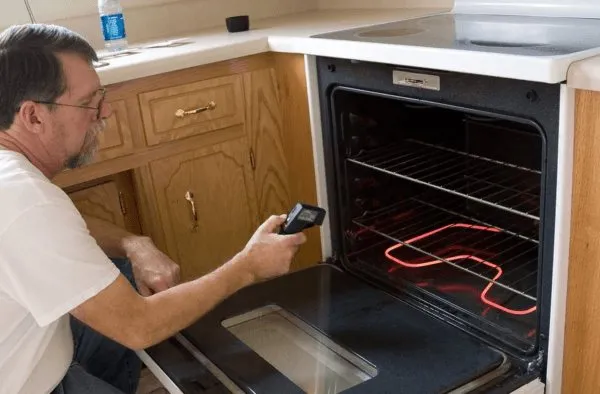

Проверка техники

По окончанию подключения оборудования необходимо проверить его работоспособность, в том числе на критических для имеющейся мощности нагрузках. Процедура позволяет выяснить качественную составляющую проводки.

Проверка техники:

• активируем автомат, отвечающий за оборудование;
• светодиоды или экран на духовке должны загореться;
• включаем ТЭНы на максимальную мощность;
• прокаливаем камеру при активной вытяжке (>250⁰С).

Желательно дождаться полного выгорания заводской смазки, иначе блюда во время готовки насытятся неприятным техническим запахом. Если процедура проверки прошла без проблем, то можно капитально закреплять шкаф на своём месте.

Проверка работы духовки

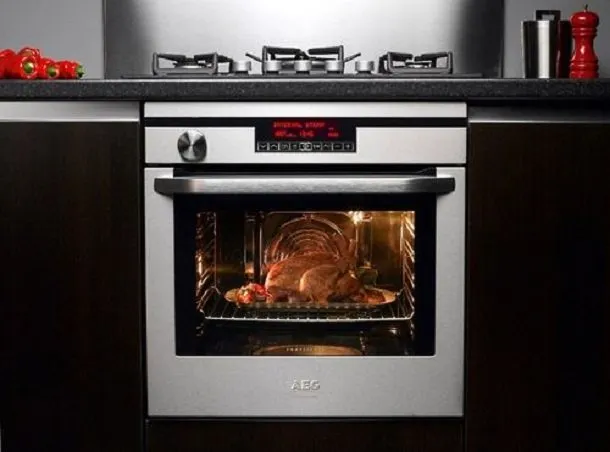

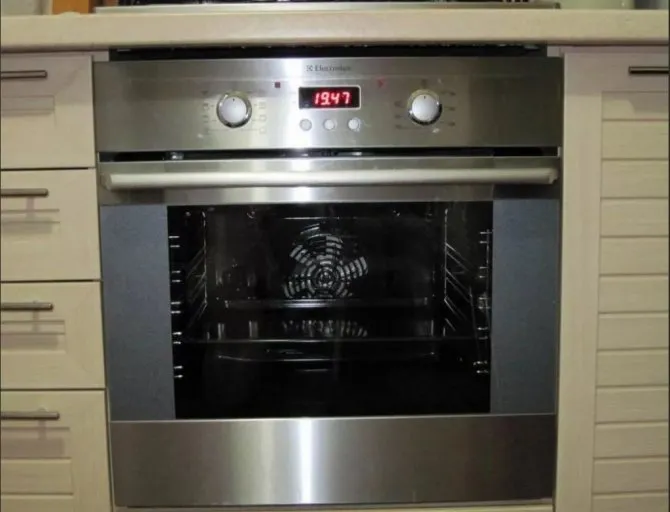

Установка духового шкафа встраиваемого

Подключение духового шкафа начинается с подготовки ниши для его расположения. Нужно чтобы не было никаких перекосов (пользуемся для контроля этого момента уровнем), в противном случае устройство может быстро сломаться по причине неправильного распределения тепла.

Прежде чем установить духовой шкаф своими руками, нужно заранее подготовить место для работы. В первую очередь – нишу, куда он будет установлен. Важно проследить, чтобы здесь не было ни малейших перекосов. Для этого необходимо воспользоваться уровнем.

Если допустить хотя бы незначительный перекос, устройство может выйти из строя через несколько лет эксплуатации – тепло будет распределяться неправильно и неравномерно, что повредит тонкую электронику.

Когда встроенный духовой шкаф работает, выделяется большое количество тепла. Его накопление может привести к самым разным проблемам. Само изделие может выйти из строя от перегревания.

Ещё хуже, если деревянный шкаф затлеет, а потом загорится – это приведет к настоящему пожару. Поэтому чтобы установить подобную технику самостоятельно, нужно очень тщательно рассчитывать каждый шаг.

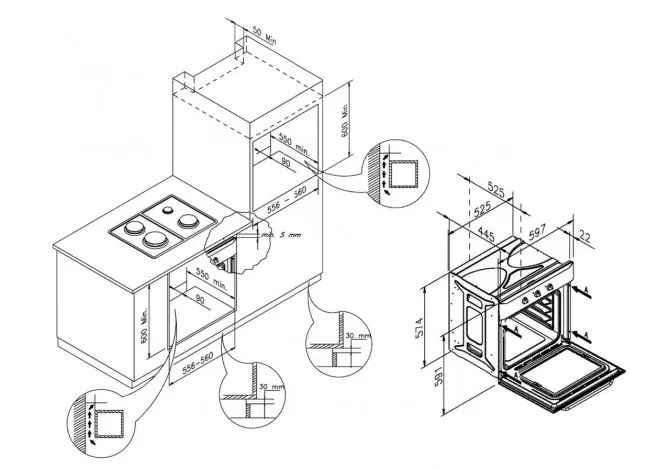

Риск перегрева и пожара будет нулевым, если правильно расположить шкаф в нише, прежде чем подключить его к сети.

1. Эксперты устанавливают такое расстояние от его стенок до краев ниши:
2. 40 миллиметров от задней стенки;
3. 50 миллиметров от левой и правой стенки;
4. 90 миллиметров от дна.

При таком расстоянии обеспечивается качественная вентиляция, полностью исключающая риск перегрева техники.

Особенности установки

Электрооборудование гораздо проще, а потому предпочтительнее для установки своими руками. Однако и здесь важно правильно произвести монтаж, поскольку короткое замыкание может стать столь же фатальным, как и утечка газа.

Как правило, производители кухонных гарнитуров и встраиваемой техники придерживаются единых стандартов, так что проблем быть не должно. Но проверить рулеткой соответствие размеров перед тем как подключить духовой шкаф, будет нелишним.

Подключить электрический духовой шкаф значительно легче, чем газовый. Поэтому многие люди принимают решение выполнить эту работу самостоятельно, не переплачивая специалистам.

Да, здесь нет шлангов, по которым идет газ, но все-таки нельзя расслабляться, забывая об элементарных правилах электрической безопасности. Ведь достаточно одной ошибки, чтобы случилось короткое замыкание, которое вполне может привести к пожару.

В первую очередь нужно серьезно подойти к подключению шкафа к сети. Электрическая духовка является очень мощным бытовым прибором. Поэтому для её подключения необходимо использовать отдельную ветку провода.

Причем его сечение должно составлять минимум 2.5 квадрата. На всем протяжении провода не должно быть скруток (даже очень качественно соединенных) и каких-либо других повреждений. В противном случае резко повышается опасность короткого замыкания.

Ветку, предназначенную обеспечивать энергоснабжение духового шкафа, обязательно нужно оснастить автоматическим выключателем. Мощность рассчитывается для конкретной модели, в зависимости от силы потребляемого тока при работе духовки.

В большинстве случаев это число лежит в пределах от 16 до 20 ампер. В случаях, когда электрическая варочная панель подключается вместе с духовкой, следует выбирать автомат, учитывая суммарное потребление мощности.

Заземление является обязательным атрибутом современного духового шкафа. Только оно позволяет обеспечить полную безопасность работы с электрической духовкой. Если речь идет про частный дом, то здесь не возникает проблем. В квартирах, особенно старых, с этим значительно сложнее – проводка просто не предусматривает заземления.

Лучше доверить эту работу специалистам. Если вы приняли решение подключить духовку своими руками, необходимо протянуть дополнительный провод от кухни до общего щитка на лестничной площадке и подключить её к подходящему металлическому предмету.

Только в случае, если вся работа выполнена правильно и аккуратно, можно гарантировать безопасную эксплуатацию нового духового шкафа.

Правила безопасности

Осторожность следует проявлять и во время подготовки электропроводки, и когда производится собственно подключение обычного или встраиваемого духового шкафа. В первую очередь это касается личной безопасности.

Поскольку электрическая духовка отличается высоким энергопотреблением, под нее потребуется провести дополнительную ветку, используя неповрежденный провод с сечением токоведущей жилы около 2,5 или 4 кв. мм, если вам попалась духовка мощностью свыше 3,5 кВт.

Подключают токоведущую жилу через отдельный автомат, к которому можно подкинуть и электрическую варочную панель. Характеристики автоматической защиты, подбирают в зависимости от всей поступающей на нее нагрузки с 10%-ным запасом.

Чтобы и дальнейшая эксплуатация электрического духового шкафа была безопасной, понадобится правильно смонтировать заземление. В своем доме это не проблема. А вот в многоквартирных корпусах старой постройки, отдельную жилу нужно будет самостоятельно заземлить на шину общего электрощита.

Если же речь идет о технике относительно небольшой мощности до 3 кВт, а проводка в доме надежная и рассчитана на современные нагрузки, для установки духовых шкафов допускается использование стандартных евророзеток.

Монтажные работы

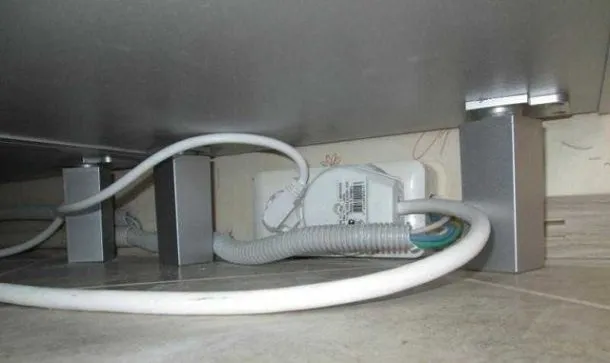

Если на проводе прибора не оказалось заводской вилки, ее можно поставить самому. Потребуется вилка евро образца с заземляющей пластиной – к ней будет подключаться соответствующая жила кабеля (обычно она имеет зеленую либо желтую оплетку). Остальные два провода плотно прижимаются клеммами к латунным контактам.

К подведенному от распределительной коробки силовому кабелю по той же схеме выполняется подключение розетки под духовой шкаф.

Некоторые духовки не имеют даже провода для включения в сеть. В этом случае его нужно будет приобрести и выполнить крепление к соответствующим клеммам.

Для работы потребуется провод ВВГ (если сечения жил в 2,4 кв. мм достаточно) или ПВС – такой длины, чтобы его можно было протянуть от духового шкафа к ближайшей распределительной коробки.

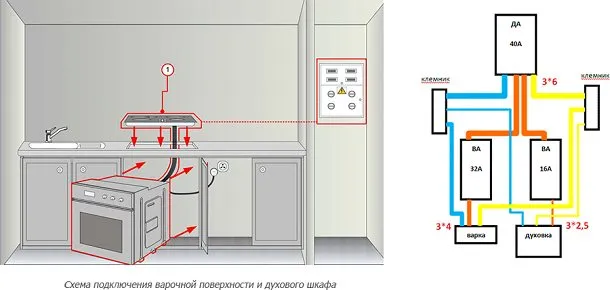

Схема соответствия цветовой маркировки провода и клеммной панели приведена в таблице.

Проверка

Когда все работы по установке духовых шкафов выполнены, рекомендуется протестировать их работу в «холостом» режиме.

• Для этого нужно включить духовку в сеть и выполнить проверку в таком порядке:
• Включить шкаф, как указано в инструкции производителя.
• Проверить работу световых индикаторов.
• Убедиться, что все ТЭНы начали равномерно нагреваться.
• Установить нагрев на полную мощность.

Прокалить духовку при температуре от +150 до +250 °С при открытых окнах или включенной вытяжке, чтобы полностью выгорела заводская смазка.

Все в порядке? Тогда отправляем технику в оставленную для нее нишу, выставляем по уровню и прикручиваем крепление.

Особенности и правила установки газовой духовки с варочной поверхностью

Для присоединения газовой духовки не нужны разрешения от газовой службы, но в то же время за неправильный монтаж предусмотрен штраф. Оптимальный вариант установки выглядит так: сначала освобождают отсекающий кран, и на его наружный патрубок накручивают тройной фитинг. Навинчивают с помощью смазанной пакли. Далее на две свободные ветки фитинга устанавливают краны, так же как и фитинг на патрубок. Все стыки затем проверяют на плотность и герметичность. Их промазывают мыльным раствором и потом открывают центральный кран. Если появляются пузырьки, то все манипуляции начинают заново. Достаточно даже едва заметных пузырей. Когда все будет сделано идеально, приступают к подключению шкафа. Его соединяют подводкой с краном. В накидную гайку вкладывают прокладку с солидолом. Гайку закручивают плотно, но настолько, чтобы она не давила на соединение.

Лучший материал для гибкой подводки — гофрированный металлорукав.

Мощность духового шкафа электрического

1. Большинство покупателей делают выбор на основании следующих показателей:
2. функциональность,
3. мощность прибора,
4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе. Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание.

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
2. менее 0,6;
3. 0,6-0,8;
4. 0,8-1;
5. 1-1,2;
6. 1,2-1,4;
7. 1,4-1,6;
8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Лучше выбрать устройство от компании Bosch, которое имеет максимальную температуру 300 градусов.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Расчет размеров

Чтобы самостоятельная установка встраиваемого духового шкафа прошла без неприятных сюрпризов, заранее позаботьтесь о согласовании проекта.

Можно поступить так: сначала покупаете сам прибор, а затем уже заказываете кухонный гарнитур, учитывая размеры приобретенного шкафа.

Или же по факту монтажа гарнитура подбираете подходящий вариант, держа в уме параметры вашей ниши.

Помните, что прибор не должен заходить впритык — об основных правилах его стандартизации пойдет речь ниже.

Как подключить встроенную духовку к электросети

Теперь, когда шкаф находится в необходимом месте, его надо правильно подключить. Если дом был построен давно, и в нем применяется алюминиевая проводка, нужно будет произвести прокладку медного трехжильного провода от щитка к розетке устройства.

1. Есть несколько способов подключить духовой шкаф к электросети:
2. Через сетевой шнур, подключенный к выходу духовки. Его можно завести:
3. на розетку требуемой мощности (шнур должен быть с подходящей вилкой);
4. на автомат, установленный недалеко в отдельном пластиковом боксе (шнур без вилки);
5. на клеммную колодку, закрепленную на стене недалеко от оборудования (автомат на щитке).
6. Подключение без шнура, напрямую к линии, которая идет от электрощитка (автомат установлен на щите).

Здесь нужно делать все грамотно и без ошибок, поскольку это чрезвычайно важный процесс. При мощности устройства в 3,0-3,5 киловатт ток потребления будет составлять 16 ампер. В щитке выставляется отдельный автомат на 25 ампер на одно лишь включение прибора. Далее от него в кабельном канале к розетке протягивается провод ВВГ – 3х2,5.

Выпускаются также устройства, мощность которых больше 3,5 киловатт – как быть с ними? Выполняем ту же самую процессию, только автомат следует выставить уже на 40 ампер, поскольку ток потребления будет равняться примерно 32 амперам. Также надо подобрать немного другой провод – подойдет ВВГ – 3х4,0.

Все, что нам осталось – подключить встраиваемую духовку к электросети.

С установкой электрического духового шкафа дела обстоят немного легче – здесь нет газовых шлангов, и бояться практически нечего. Но это еще не означает, что можно расслабиться и не соблюдать правила электробезопасности.

Здесь как раз все наоборот, и неправильно подсоединенная электрическая духовка может доставить хозяевам массу проблем, самой серьезной из которых является замыкание и, как следствие, пожар. Обязательно делайте все правильно – в частности соблюдайте несколько бесхитростных правил.

Электродуховка является мощным потребителем энергии, и подключать ее нужно отдельной веткой провода сечением не менее 2,5 квадрата. Естественно, провод должен быть цельным и не иметь никаких скруток, даже качественно спаянных.

Ветка, обеспечивающая энергоснабжение электрического духового шкафа, в обязательном порядке должна оснащаться отдельным автоматическим выключателем – его мощность нужно рассчитать исходя из потребляемой силы тока приобретенной вами духовки.

Как правило, это 16-20 ампер – если в паре с духовкой еще будет подсоединяться электрическая варочная панель, то автомат подбирается исходя из общей потребляемой мощности.

Заземление – его наличие обязательно. Именно от заземления зависит безопасность эксплуатации электрической духовки. В частных домах с этим проблем нет, а вот в квартирах иногда бывают – как правило, в старых постройках заземление попросту отсутствует.

Его придется сделать самостоятельно, протянув дополнительную жилу провода к общему щитку в подъезде и подключив ее к любому металлическому элементу.

А во всем остальном установка и подключение электрического духового шкафа ничем не отличается от монтажа газового. Единственное, что дополнительно здесь понадобится сделать, так это оборудовать провод духовки вилкой – здесь все очень просто.

Кабель имеет три жилы, одна из которых является заземлением – как правило, это желтый или зеленый провод. Их необходимо подсоединить к заземляющей клемме.

Остальные два провода прикручиваются к двум другим клеммам вилки – какой и куда без разницы. Контакты нужно обжимать сильно, дабы они не грелись и изоляция проводов не оплавлялась – это, опять же, может привести к короткому замыканию.

Вам понадобится трехклемная («фаза», «ноль», «земля») «евророзетка», то есть нужно заранее позаботиться об ее покупке. Ее надо подключить на проложенный к кухне провод.

В некоторых квартирах используется двухпроводная схема проводки, в которой отсутствует «земля», и это становится определенной проблемой. Однако, как известно, выхода не бывает только из гроба, и в нашем случае решением станет вызов электрика. Он должен будет подвести «землю» из главного подъездного щита питания.

Сегодня выпускаются духовые шкафы разнообразных конфигураций, параметров, характеристик. На некоторых изделиях сзади расположен 3-контактный разъем, благодаря которому осуществляется подключение 3-жильного кабеля.

Другие же сего блага лишены – на них можно обнаружить лишь клеммник с винтами. С такими шкафами придется дополнительно немножко повозиться – нужно затянуть кабель винтами, а с другой стороны подключить евровилку.

И завершающим этапом установки любой духовки является проверка ее работоспособности и первый холостой запуск. Просто включаем духовку согласно инструкции, проверяем сначала индикацию, потом нагрев, а когда убедитесь, что все тэны или конфорки работают, запускаем ее на полную мощность.

На термометре задаем температуру 150 градусов и выжигаем заводскую смазку внутри духового шкафа. Возможно, а вернее наверняка, из нее повалит дым. Пугаться не нужно, для этого и существует понятие первого пуска – после того, как дым перестанет идти, духовкой можно будет полноценно пользоваться.

Основные критерии выбора

Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке

Номинальный ток

Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.

Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.

Количество полюсов

Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.

Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения

То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.

Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.

Времятоковая характеристика

Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.

Чаще всего используют следующие типы автоматов по времятоковой характеристике:

• B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
• C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
• D – сработает при превышении тока в 10-20 раз от номинального.

Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.

Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.

Способ крепления

Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.

Бренд выключателя

При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели

К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

Проводка, ее сечение и автоматы

Подключение духового шкафа своими руками требует знания некоторых правил — последовательно расскажем обо всем. Продумывая нюансы, первое что надо сделать — оценить состояние действующей проводки и узнать ее сечение.

Если проводка прокладывалась недавно, сделана по всем правилам, на розеточную группу идет кабель 2,5 мм и стоит автомат на 16 А (или больше), можно любой духовой шкаф подключать при помощи сетевого шнура, вилки и розетки. Все действительно просто, но есть минусы:

Во время работы духовки включить какую-то мощную технику в ту же розеточную группу невозможно — будет выбивать автомат. Периодически придется менять оплавленные розетки, так как на длительное пропускание значительных токов они не рассчитаны.

Если вы согласны с этим, подключение духового шкафа действительно очень простое: установили, закрепили, включили.

На старые провода подключать солидную нагрузку нежелательно, но, если состояние проводки нормальное, она трехжильная с нормально работающим заземлением, это возможно. Чтоб проверить состояние изоляции, измеряем сопротивление изоляции жил.

Делают это при помощи мегаомметра. При соответствии нормам (не менее 0,5 МОм) духовой шкаф можно подключать. Один важный момент: сечение провода должно быть не менее 2,5 мм2 (медь), и установлен автомат подходящего номинала (16 А).

Сечение провода для духового шкафа

Если придется тянуть новую линию, для начала надо определиться с сечением жил кабеля. В среднем максимальная потребляемая мощность духовых шкафов — 3-3,8 кВт. Но это — пиковые нагрузки, в которых оборудование работает очень редко. В обычном режиме потребление редко бывает больше 2 кВт.

Тем не менее, правильно рассчитывать проводку именно для максимального потребления. Для кабелей с медными жилами рекомендуемое сечение — 2,5 мм2, автомат — на 16 А.

Это с солидным запасом по мощности (рекомендованная нагрузка до 5,9 кВт), но именно таковы рекомендации практически всех производителей и только при таких условиях они сохраняют свои гарантийные обязательства.

Таблица значений мощности и тока от сечения для скрытой проводки при однофазной схеме подключения 220 В

Еще один нюанс: вся современная бытовая техника рассчитана на наличие заземления. Потому кабели используют трехжильные. Для прокладки в доме или квартире использовать можно ВВГнг, ВВГнгLs и другие его негорючие разновидности.
Также подходит NYM. эти кабели оптимальна по соотношению цена/качество. Нужны будут трехжильные — 3*2,5. Только при выборе измерьте диаметр провода и посчитайте сечение. Слишком многие производители стали для экономии делать жилы тоньше, чем заявлено. Потому контроль обязателен.

При установке более мощных духовых шкафов — со встроенными парогенераторами — рекомендуют использовать кабели с сечением провода 4 мм2. На линию ставят автомат на 25 А.

Вообще, подключение духового шкафа к электричеству с рекомендациями по применяемому кабелю и номиналам защитных средств (автоматов) подробно описано в паспорте изделия. И лучше прислушаться к рекомендациям производителя. Они не заинтересованы в поломках собственной продукции и выдают рекомендации с запасом прочности.

УЗО — надо или нет

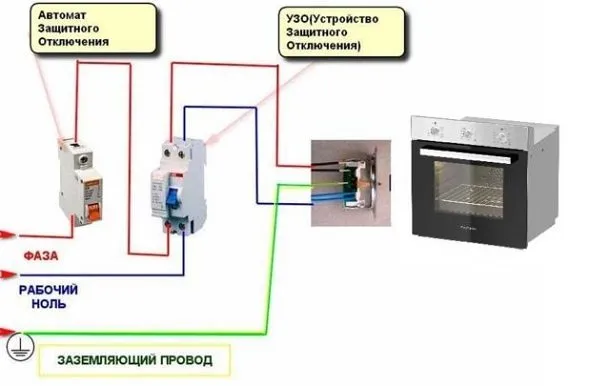

Кроме автоматического защитного выключателя на духовой шкаф рекомендуют устанавливать УЗО. Автомат защищает линию от перегрева и от токов короткого замыкания. При этом от пробоя на корпус защитить он не в состоянии, а это — реальная опасность.

Именно потому рекомендуют ставить связку УЗО + АВ или дифавтомат (устройство, в котором совмещены все функции). Тогда при пробое изоляции на корпус или при случайном прикосновении к фазе никто не пострадает.

Выбор номинала УЗО прост: на ступень выше автомата. Если на линии стоит автомат на 16 А, УЗО должно быть на 25 А. Также надо выбрать ток утечки. Для выделенных линий это 10 мА.

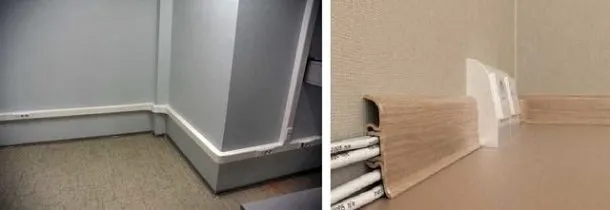

Способы прокладки проводки

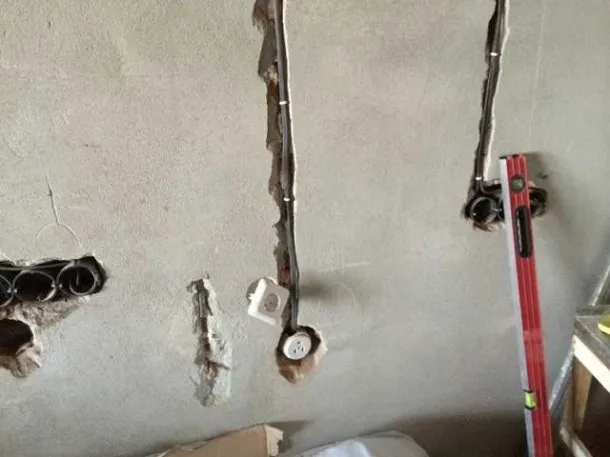

Вообще проводку принято прокладывать скрытно — в штукатурке или штробах. Но это пыльная и разрушительная работа, которая оставляет заметные следы. Хорошо, если можно все легко исправить, переклеив обои или перекрасив стены. Если нет, придется использовать другие способы прокладки кабеля.

Первый способ — проложить в кабель-каналах. Это пластиковые или металлические короба, в которые укладываются кабели. Они прикручиваются к стенам и имеют съемные крышки. Эстетичность такого решения спорна.

В некоторых случаях просто протянутый кабель привлекает меньше внимания. Другое дело, что по горючим основаниям (деревянным стенам или перекрытиям) тянуть его надо в гофре и это точно заметно. В общем, вариант возможный, но не очень красивый.

Второй способ — протянуть линию в специальных плинтусах. Они выше и шире обычных, но зато провод можно дотянуть скрытно, он защищен от механических повреждений и эстетичность этого решения на высоте. К тому же выполняется легко, без пыли и особых проблем.

Выбор варианта подключения

Существует два способа подключения – с помощью вилки (или под коробку без нее) или же подсоединения к клеммам. Принято считать, что привычный метод соединения с розеткой целесообразен, когда напряжение не превышает 220В, а это означает только однофазную схему. Если она состоит из двух или трех фаз, то Вольты увеличиваются до 380, тогда работать система корректно не будет. Здесь логично использовать клемма-связь. А вот определиться с тем, использовать розетку или подвести под нее провод, поможет необходимость или ее отсутствие в дополнительном доступе к сети, чтобы подключать другие приборы.

Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель.

Какая розетка нужна для духового шкафа

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично.

Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование, и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены.

Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.

Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке.

Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.

Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.

Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

Правила подготовки мебельной ниши

После того, как место и способ установки будет выбран, необходимо предусмотреть:

• Защиту от перепадов напряжения в общей электрической сети;
• Заземление;
• Вентиляцию – встроить духовку нужно на расстоянии 50 мм от задней стенки ниши, снизу 9-10 см, а по бокам зазоры должны составлять примерно 5 см.

Интеграция в «Альбру»

Для начала стоит разобраться, что собой представляет кухня «Альбру». Это предельно оптимизированный вариант кухонного гарнитура с минимальным набором принадлежностей. Причем оптимизации производитель подверг все, что можно было. И размеры модулей, и отделку, и основные материалы изготовления. Можно ли встроить духовку в «Альбру»? Теоретически это возможно, но при некоторых условиях. Уже говорилось о том, что существуют компактные духовки, для которых все же стоит применять ниши стандартных размеров. Но в данном случае модульные отсеки изначально отличаются малыми габаритами, что позволяет органично в них встраивать мини-духовки. И если с подгонкой по размерам проблем может не возникнуть, то способность гарнитура выдерживать нагрузки в ходе эксплуатации духовки вызывает сомнения. Дело в том, что «Альбру» много критики получает как раз по части низкого прочностного ресурса – слабые древесно-стружечные панели едва ли выдержат на весу даже прибор небольшого размера. И это не говоря о возможных термических воздействиях, которые могут нанести вред слабозащищенной отделке поверхностей гарнитура.

Монтаж устройства защитного отключения

Перед подключением кабеля необходимо убедиться, что он способен выдерживать текущую нагрузку

Настройки мощности важно учесть для определения скорости и эффективности нагрева, а также потребляемого количества энергии. Но этот фактор повлияет и на особенности соединения:

1. При мощности печи 3,5 кВт используется трёхжильный медный кабель с сечением 2,5 кв.
2. Для электрических печей мощностью свыше 3,5 кВт будет использоваться направляющая в 4 кв. поперечного сечения.

Важно! Электрическое подключение к блоку предохранителей, возможно, только после проверки правильности установки и подключения печи. https://www.youtube.com/embed/VBJ5nfEeYMc

Возможные проблемы

Основная проблема встройки при установке – высота духовки. При этом строгие размеры ниш вроде бы должны соответствовать параметрам техники, но на деле духовые шкафы с ручками могут не поместится в ниши высотой 598 мм. Если у духовки есть фасадная панель управления, под нее требуется ниша как минимум на 600 мм.

Конструкцию духового шкафа не стоит подвергать изменениям, если:

• прибор находится на гарантийном обслуживании;
• вы ничего не понимаете в электротехнике.

Если за время периода гарантии вы решите сдать неподходящий прибор обратно, у вас его примут. Однако следующие случаи обслуживающий персонал гарантийного сервиса посчитает исключением.

• Следы попыток вскрытия. Это могут быть снятые пломбы, срезанные болты, прочие признаки.
• Узлы или механические части аппарата успели повредить грызуны, которые, возможно, есть у вас дома.
• При транспортировке прибора не были соблюдены рекомендации производителя.
• Неподходящие параметры напряжения стали причиной повреждения электрической части прибора. Критически возможные пределы обычно указываются производителем в инструкции.

Дверные петли приборов, регуляторы мощности, элементы, отвечающие за нагрев, поджиг, термостат, уплотнительные резинки, штоки, удерживающие пружины – все это элементы, которые часто становятся проблемой для владельцев домашней техники. Если треснутый регулятор мощности не помешает работоспособности техники, а только доставит дискомфорт, то сломанный нагревательный элемент затруднит использование духового шкафа.

Продолжать комфортно пользоваться своей духовкой можно только после завершения ремонта. Мелкий ремонт допустимо произвести самостоятельно. Ведь оригинальные запасные части для распространенных фирменных устройств – отнюдь не дефицит. Для сложного ремонта лучше вызвать мастера на дом или отвезти свою технику в ближайшую мастерскую.

Подготовительные работы

Для изготовления мебели желательно иметь мастерскую. Можно воспользоваться большим столом в свободном помещении. Предусмотрите наличие в шаговой доступности розетки для подключения электроинструмента и запаситесь удлинителем. Правильно организуйте освещение рабочего места.

Если собираетесь делать шкаф в нежилом помещении, то позаботьтесь об обогреве зимой и о принудительной вентиляции жарким летом. Большие оконные проёмы сэкономят расход электроэнергии в дневное время. Верстак, оборудованный упорами, гнёздами, тисками и струбцинами, будет хорошим подспорьем для сборки шкафа.

Чем отличается мини печь от духового шкафа?

Мини-печь и духовой шкаф оба предназначены для выпекания, жарки и приготовления пищи, но существуют следующие отличия:

1. Размер: мини-печь обычно намного меньше по размеру, чем духовой шкаф. Она может иметь объем от 10 до 30 литров, в то время как духовой шкаф может иметь объем от 50 до 80 литров.

2. Функциональность: мини-печи могут выполнять все те же функции, что и духовые шкафы, но они обычно более ограничены по функциональности. Например, они могут иметь только верхнюю или нижнюю грелку, а не обе, что может ограничивать варианты приготовления пищи.

3. Удобство использования: мини-печи могут быть более удобны в использовании, так как они занимают меньше места и могут быть размещены на кухонном столе или столешнице, в то время как духовой шкаф обычно устанавливают в стенку. Мини-печи также быстрее разогреваются и позволяют более быстро готовить небольшие порции пищи.

4. Цена: мини-печи обычно стоят меньше, чем духовые шкафы, поскольку они меньше по размеру и имеют более ограниченную функциональность.

Исходя из этих различий, можно сделать вывод, что мини-печь обычно предпочтительна для небольших кухонь или для тех, кто готовит небольшие порции еды, в то время как духовой шкаф предпочтительнее для тех, кто нуждается в большой вместимости и множестве функций приготовления пищи.
