Как восстановить кран-буксу своими руками — подробная инструкция с фото и видео

Для управления подачей воды водопроводы оснащаются вентильными кранами и смесителями. Как и в случае с любыми другими изделиями, такие компоненты периодически могут выйти из строя.

• Что такое кран-букса
• Виды кран-буксы
  • Червячные
  • Керамические
  • Шаровые
• Ремонт керамической кран-буксы
  • Как снять кран-буксу
  • Износ прокладки кран-буксы
  • Между керамических пластин попал мусор
  • Износ прижимной шайбы
  • Повредились металлические элементы
• Ремонт червячной буксы
• Можно ли заменить в смесителе червячную буксу керамической

Что такое кран-букса

Кран-букса ― главная деталь вентильного смесителя (его сердечник). Благодаря этому нехитрому устройству происходит оперативное включение, выключение и регулировка потока воды. Изменяя горячий и холодный напор, можно легко установить нужную температуру выходящей струи. Состоит вентильная головка из штока и уплотнителей: сверху их защищает металлический корпус, оснащенный резьбовым посадочным местом.

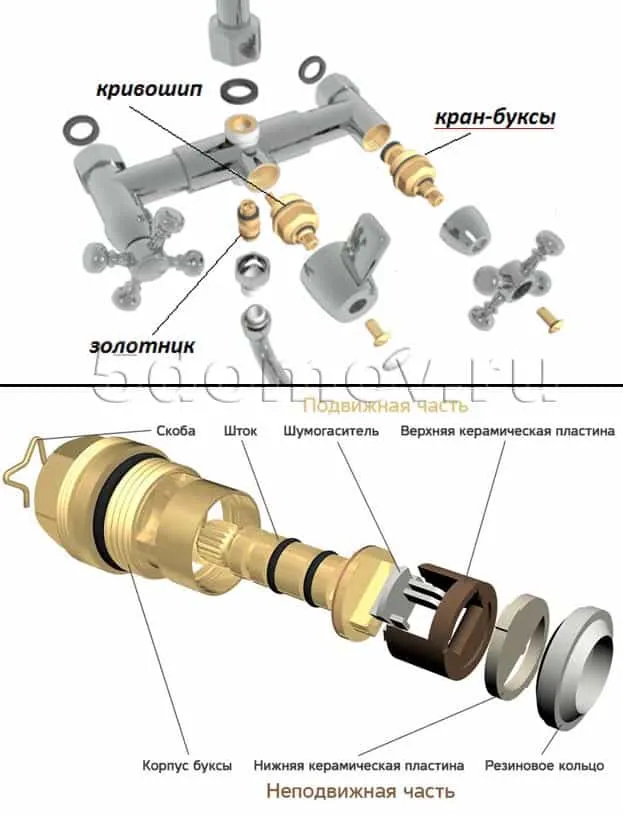

Расположение кран-буксы в смесителе и схема её устройства

Виды кран-буксы

В настоящее время представленные на рынке сантехнической продукции бытовые смесители оснащаются кран-буксами трех типов:

1. Червячными.
2. Керамическими.
3. Шаровыми.

Их отличает прежде всего число оборотов, которые необходимо сделать вентилем для открывания или закрывания воды. Червячный механизм приходится вращать несколько раз, тогда как керамический и шаровый прибор закрывается в пол-оборота.

Червячные

Конструкции старого образца, названные так из-за специфики вала поворотного штока. Внешняя часть корпуса оснащается резьбой, что позволяет стыковать его со смесителем. Для удобства здесь же имеются специальные ниши под гаечный ключ.

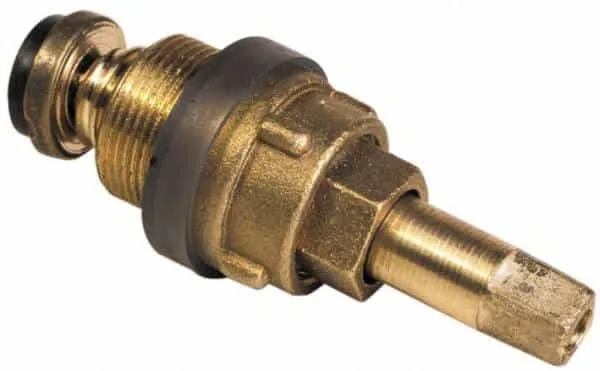

Червячная кран-букса

Внутренние сердечники встречаются в двух разновидностях:

1. С направляющими под запорный клапан подвижного типа.
2. Резьбовые. Для нарезания витков выбирается обратное направление по отношению к червячному валу.

Из-за наличия в устройствах резиновой вставки их еще называют резиновыми. Работа узлов этого типа отличается простотой: вращающийся маховик передает усилие на резьбовую передачу, которая и двигает шток с резиновой прокладкой. В результате достигается плотное прилегание тарелки клапана к специальному внутреннему седлу. Это приводит к перекрыванию водного потока.

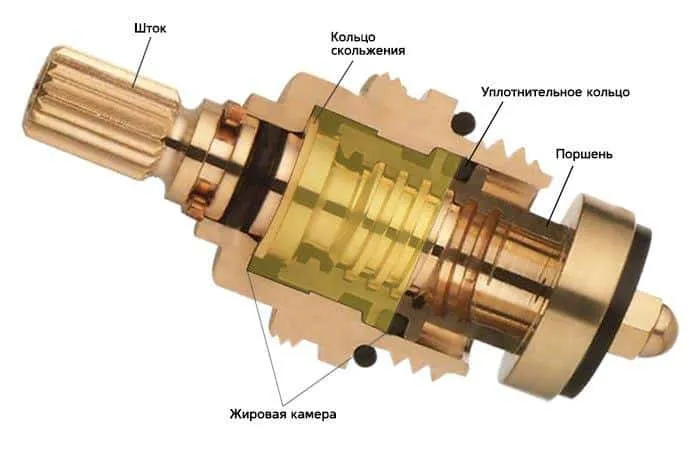

Устройство червячной кран-буксы

Чтобы возобновить водоснабжение, необходимо вращать кран в обратном направлении: после появления между узлами клапана зазора жидкость получает возможность поступать из трубы. Сила напора находится в прямой зависимости от размера просвета от тарелки до седла. Использование червячной передачи позволяет очень точно регулировать напор, т.к. шток при вращении маховика двигается очень медленно.

Червячная кран-букса в открытом (слева) и закрытом (справа) положении

Кроме этого, к достоинствам червячных кран-букс можно отнести также следующие характеристики:

• Доступность. В продаже представлен широкий ассортимент вентильных головок резинового типа, что позволяет без проблем подобрать подходящий вариант для любой модели смесителя.
• Несложное обслуживание и замена. Ремонтные мероприятия из-за своей простоты часто проводятся своими силами.
• Возможность самостоятельного изготовления резиновых вставок. Прокладки можно вырезать из подходящей по толщине резины.
• Недорогая стоимость. Самый дешевый вариант среди прочих аналогов вентильных головок.

Имеются также недостатки:

• Быстрый износ комплектующих.
• Для регулировки потока воды приходится довольно долго вращать маховик.

Керамические

Эти модели были разработаны в качестве альтернативы резиновым кран-буксам, превосходя их долговечностью, надежностью и стойкостью к износу. Состоит керамическая вентильная букса из корпуса, внутри которого имеется статичный керамический диск с серией отверстий. Поворотный шток оснащен идентичной вставкой. При повороте вентиля на 90 градусов происходит совмещение каналов обеих прокладок, что открывает дорогу для воды.

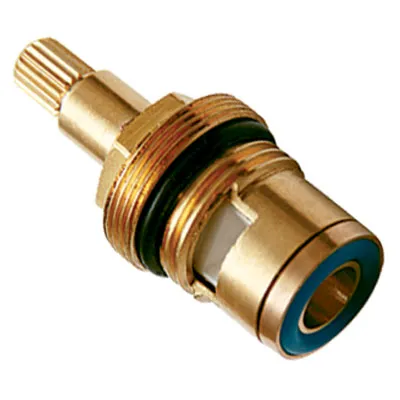

Керамическая кран-букса

Точность прохождения жидкости исключительно по предназначенным для этого каналам достигается хорошей плотностью прилегания керамических кругов. Для регулирования или перекрывания потока достаточно проводить небольшие манипуляции вентилем. Это позволяет или частично совмещать, или полностью перекрывать каналы.

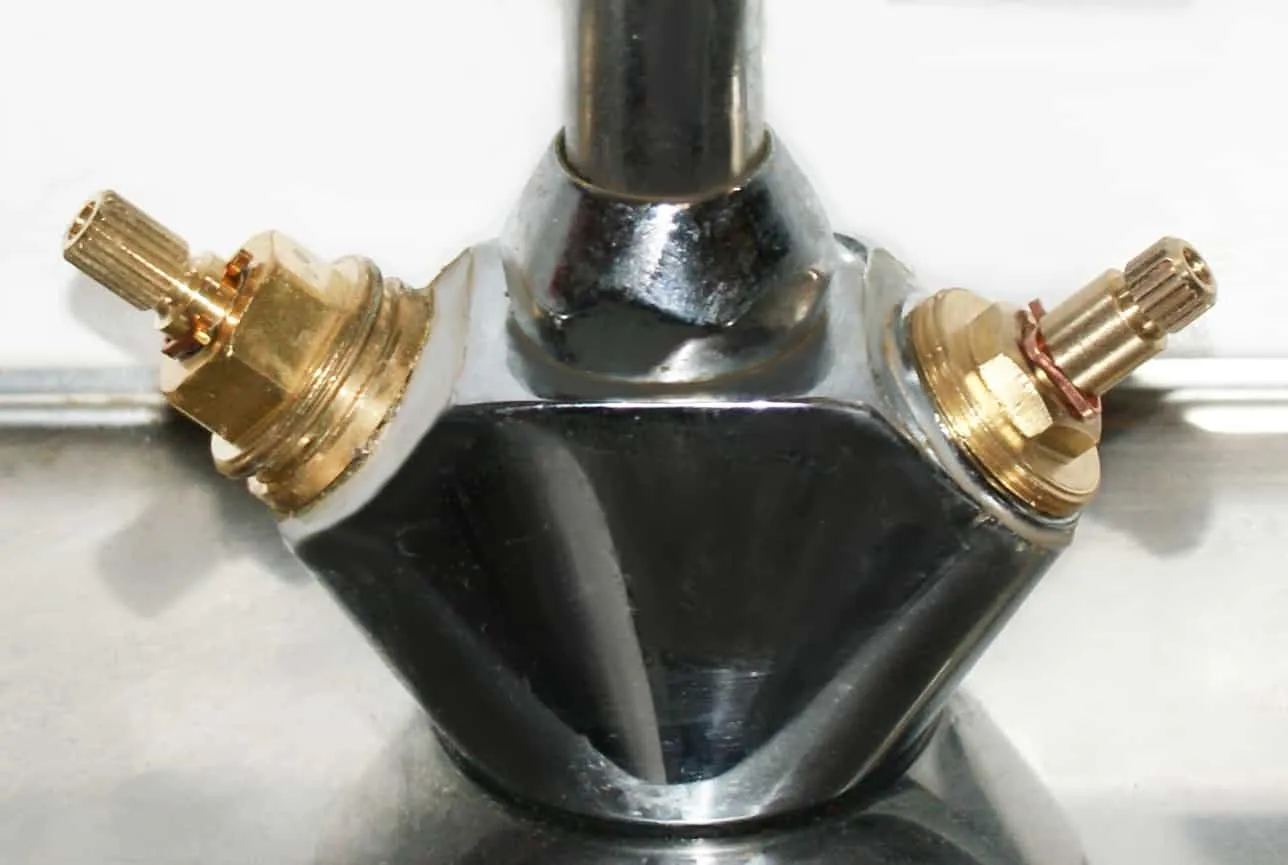

Керамические кран-буксы в смесителе

Сильные стороны керамических букс:

• Долговечность. Потребность в ремонте детали возникает крайне редко. Часто бывает так, что ее срок службы совпадает с эксплуатационным сроком самого смесителя.
• Скорость управления. Здесь не потребуется, как в случае с червячной головкой, долго вращать маховик, прилагая при этом усилия. Для полного перекрывание достаточно повернуть вентиль всего на пол-оборота. Иное дело, что при этом страдает точность настройки, но этот навык обычно приходит с опытом.
• Простой ремонт и замена. Как и в случае с резиновыми моделями, особые сантехнические навыки для этого не потребуются.
• Бесшумность работы.

Слабые стороны:

• Повышенные требования к качеству воды в трубопроводе. Наличие в жидкости песка и других примесей негативно сказывает на керамической поверхности: буксы в таких условиях быстро выходят из строя. Чтобы максимально продлить срок службы керамической крановой головки, водопровод оснащают фильтрующими узлами для очистки воды от грязи.
• Дороговизна. За смеситель с керамической буксой приходится платить дороже, чем за резиновые аналоги. Однако благодаря долговечности стоимость устройства окупается на протяжении ближайших нескольких лет.

Вентильные головки могут различаться по следующим признакам:

• Разный изготовитель (зарубежные или отечественные модели).
• Максимально возможная температура и давление жидкости.
• Скорость прохождения водяного потока.
• Количество шлицов на штоке под вентиль (20 или 24).
• Размеры. При замене рекомендуется приносить с собой старую буксу.
• Вид резьбы: 3/8, 3/4 и 1/2 дюйма. Наиболее распространены изделия последнего типа.

Шаровые

Имеют очень простую конструкцию: в роли перекрывающей поток задвижки здесь выступает обычный металлический шар. Для полного прекращения движения воды нужно повернуть вентиль всего на 1/4 оборота. Шаровыми буксами в основном оснащаются краны на подающей трубе: внутри смесителей они не используются.

Шаровая кран-букса

Ремонт керамической кран-буксы

После обнаружения поломки керамической вентильной головки существует три варианта действий:

1. Провести ремонт.
2. Заменить износившуюся деталь.
3. Заменить кран-буксу полностью.

Проще всего реализовать последний вариант, однако для этого потребуются дополнительные финансовые траты. Поэтому при возможности головку стараются отремонтировать.

Как снять кран-буксу

Затевая ремонт кран-буксы, воду в системе нужно полностью перекрыть. После этого готовят необходимые инструменты: плоскую и крестообразную отвертки, плоскогубцы, набор ключей.

Демонтаж маховика проводится простым подтягиванием вверх. Это открывает доступ к фиксирующему болту, после откручивания которого вентиль легко снимается. Иногда он прикипает к корпусу смесителя: устранить такую проблему можно осторожным постукиванием по нему одним из ключей.

Сняв вентиль, производят чистку резьбы и маховика. Далее ключом на 17 (или вручную, в зависимости от типа смесителя) снимают декоративную накладку крана. Этим освобождается доступ к кран-буксе. Для ее выворачивания понадобится разводной ключ: его вращают против часовой стрелки, придерживая корпус.Для чистки резьбы смесителя обычно применяют кордовую щётку.

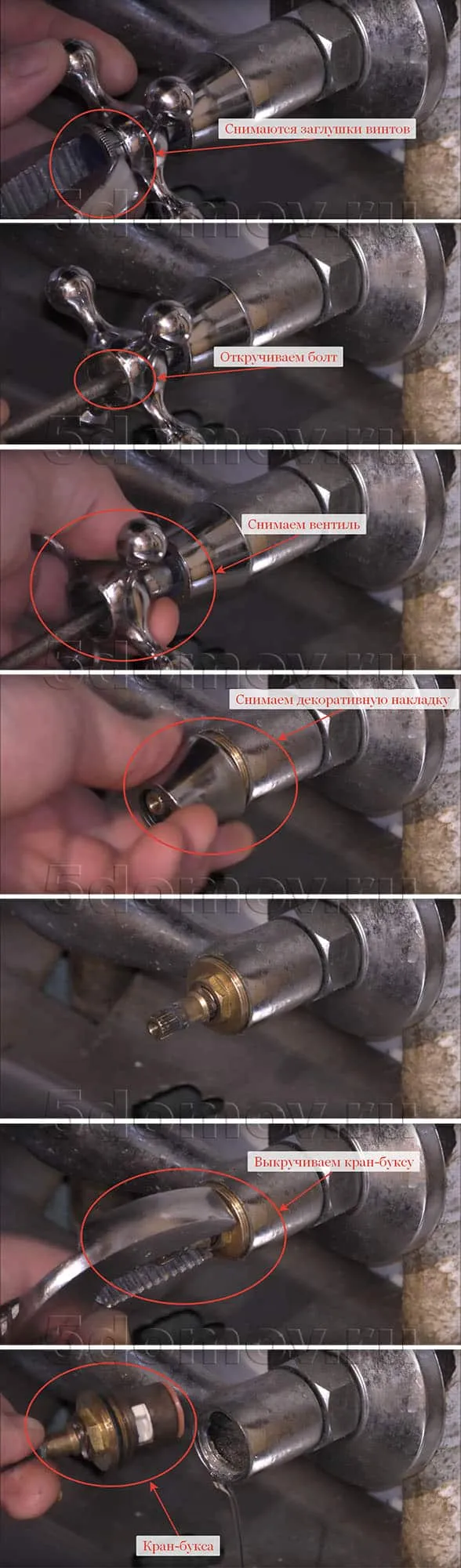

Инструкция по снятию кран-буксы со смесителя

Подробнее про то, как снять кран-буксу со смесителя можете посмотреть в видео:

Дальнейшие ремонтные действия зависят от вида неисправности.

Износ прокладки кран-буксы

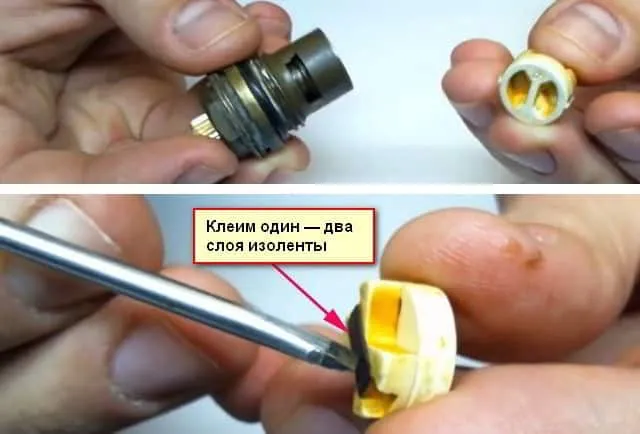

Чаще всего протечки смесителя с керамической головкой связаны с тем, что силиконовая прокладка теряет свою функциональность. Проблему можно решить или заменой, или починкой уплотнителя. В первом случае износившуюся прокладку просто извлекают из посадочного углубления, заменяя ее новой (ее рекомендуется смазать водостойкой смазкой).

Замена прокладки кран-буксы

Что касается ремонта, то после извлечения кран-буксы из корпуса смесителя производят наращивание ее недостающей высоты с помощью тонкого слоя силикона. После этого головка ввинчивается обратно.

Между керамических пластин попал мусор

Если в пространстве между керамическими поверхностями окажется песок или другие инородные частицы, это неминуемо приведет к нарушению герметичности стыковки. Как результат, букса начнет протекать. Для устранения неисправности необходимо демонтировать и разобрать головку. Ее пластины тщательно чистят и смазывают водостойким веществом. Собирая узел обратно, важно не перепутать верх и низ пластин. Иногда на поверхности дисков можно обнаружить царапины: в таком случае поможет только замена деталей новыми.

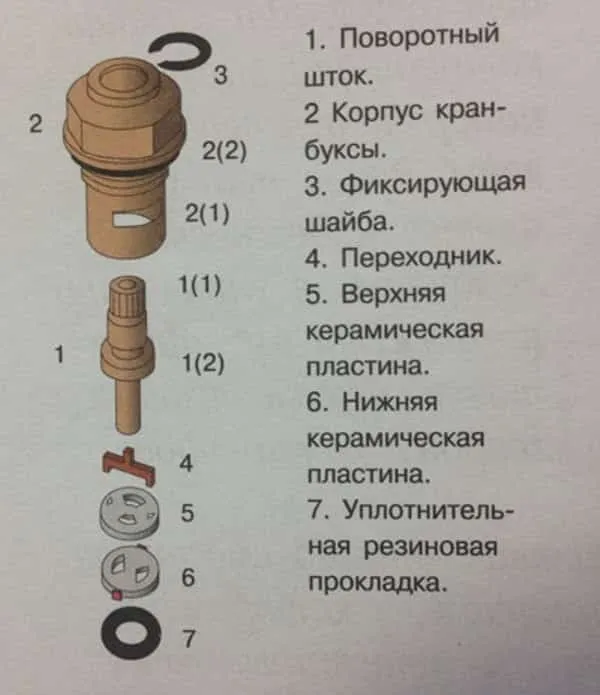

Устройство керамической кран-буксы

Подробнее посмотреть, как разбирается керамическая кран-букса можете посмотреть в видео:

Еще один вариант ― убрать царапины и сколы шлифовкой керамического основания. Делается это при помощи мелкоабразивного порошка (он также используется для притирки автомобильных клапанов и затачивания инструмента). Состоит материал из оксида алюминия и карбида кремния. Подходящая в этом случае зернистость – 1200.

Перед началом процедуры порошок насыпают на какое-либо стекло, используя в качестве растворителя машинное масло. Далее берут поврежденную пластину и начинают тереть ей по стеклу круговыми движениями. После того, как царапины исчезнут, кружок промывают водой.

Износ прижимной шайбы

Прижимная шайба (она может быть пропиленовой, фторопластовой или капролоновой) выступает в качестве компенсатора возможных зазоров между керамическими дисками. Во время функционирования кран-буксы этот уплотнитель постоянно переживает нагрузки, приводящие к его постепенному износу. Из-за уменьшения толщины прижимной шайбы уменьшается плотность прилегания перепускных узлов: в образовавшийся зазор начинает просачиваться вода.

Для замены этой детали потребуется полная разборка кран-буксы с вытаскиванием стопорного кольца, штока и демонтажем пластиковой шайбы. После установки нового элемента пластины нужно почистить и смазать. Если подходящая по размеру новая шайба не была найдена, проводится наращивание старой прокладки путем наклеивания на ее поверхность изоленты. Еще один вариант ― подложить под шайбу тонкий кружок из полиэтилена.

Ремонт прижимной шайбы

Подробнее про ремонт прижимной шайбы кран-буксы можете посмотреть в видео:

Повредились металлические элементы

Отдельные дефекты запорной головки устранить невозможно:

• Износился (сломался) корпус или шток-кран.
• Керамические диски получили глубокие царапины.
• Повредилась резьба.

Если исследование причин протекания выявило один из этих дефектов, ремонтировать буксу бесполезно: ее следует заменить новой.

Ремонт червячной буксы

Резиновые вентильные головки обычно протекают по следующим причинам:

1. Возникли проблемы с резьбой.
2. Износились резиновые прокладки.
3. Механические повреждения.

Если червячная передача сильно износилась, а корпус или шток вентильной буксы покрылся трещинами, изделие нужно менять. Проступание воды через смеситель из-под запорного устройства указывает на необходимость замены уплотнительного кольца. При протекании крана замене подлежит манжета из резины, выполняющие функцию клапанного уплотнителя.

Порядок работы следующий:

1. Демонтаж запорной части. При разборке смесителя нужно действовать точно так, как и в случае с керамической буксой.
2. Чистка резьбовых участков и промывка элемента от грязи.

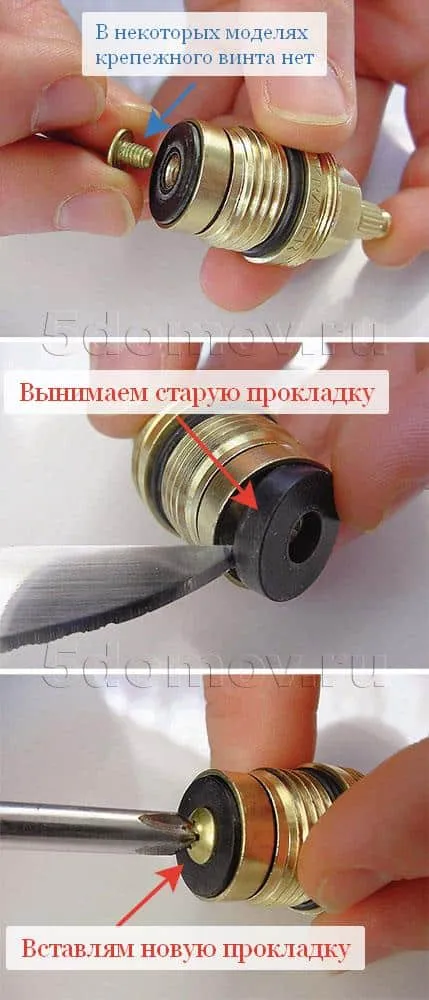

3. Удаление изношенной прокладки со штока. Перед этим проводят выворачивание удерживающего уплотнитель винта. В некоторых старых моделях он отсутствует, и прокладка удерживается благодаря посадочному углублению или отверстию в поверхности резины.

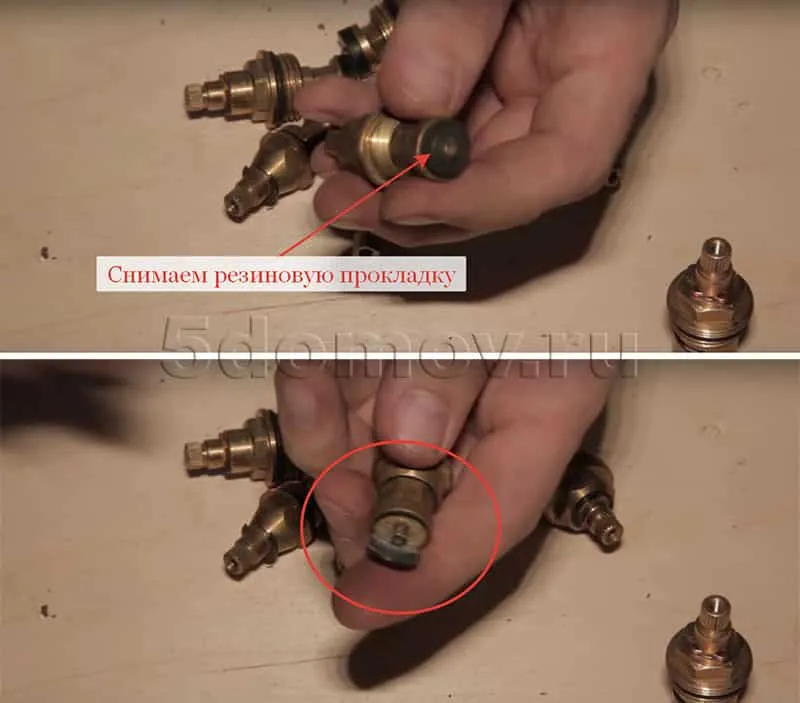

   Снятие прокладки с червячной кран-буксы

4. Установка целой манжеты. Перед этим ее рекомендуется смазать водостойким составом (хорошо подходит силиконовый герметик). Бывает так, что соответствующую по размерам новую деталь найти не получается. В таком случае покупают более широкое изделия, а выступающие части срезают острым ножом (края уплотнителя желательно оформить фаской под углом 45 градусов).

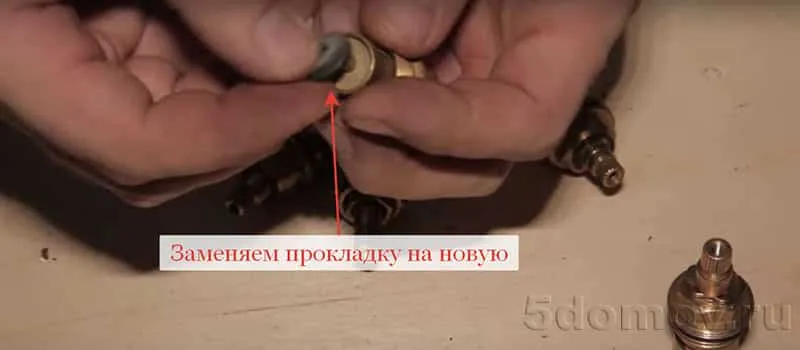

   Установка новой прокладки на червячную кран-буксу

Производя обратную сборку смесителя, желательно сразу заменить уплотнительное кольцо и смазать червячную передачу. Эти простые меры отодвинут сроки следующего ремонта.

Подробнее про червячные кран-буксы, а также про замену прокладки и вырезание новой прокладки можете посмотреть в видео:

Можно ли заменить в смесителе червячную буксу керамической

Учитывая тот факт, что керамические вентильные головки более практичны и долговечны, в некоторых случаях их пытаются устанавливать в корпус червячного смесителя. Подбирая подходящий вариант для замены, ориентируются в первую очередь на размеры посадочного места (имеется в виду диаметр нижней части вентильной головки).

Также важно разобраться в конструкции штыря под маховик. Изделия зарубежного производства оснащаются на этом участке насечками. В отечественных же вентильных буксах применяется стальной четырёхгранник. Поэтому при установке импортной керамической буксы потребуется также замена маховика. Что касается соответствия по длине, то тут проблем меньше: большинство данных изделий имеют одинаковые размеры. В таком случае вставить вместо резиновой головки керамическую довольно просто.

Выводы

Сталкиваясь с протечками вентильного смесителя, следует первым делом осмотреть кран-буксу. Как правило, причины кроются в выходе из строя одного из элементов узла. Если все дело в износе одной из прокладок ― ее меняют. Более серьезные поломки решаются заменой всей детали. Более надежными в этом отношении считаются керамические вентильные головки: протекания на них случаются намного реже, чем на резиновых.
