Расчет автомата для электродвигателя

Совсем недавно для обеспечения защиты электрических моторов применялась следующая схема: внутри пускателя устанавливался тепловой регулятор, который был подключен последовательно с контактором. Данное устройство функционировало следующим образом. Если вас интересует, как правильно выбрать автоматический выключатель для трехфазного двигателя, давайте разберемся с этим вопросом подробнее.

Внутреннее устройство автомата защиты двигателя на видео:

Главным минусом такой схемы было то, что она не спасала агрегат от скачков напряжения, а также дисбаланса фаз. Сейчас защита электрических силовых установок обеспечивается более точными и современными устройствами, о которых мы поговорим чуть позже. А теперь перейдем к вопросу о том, как производится расчет автомата, который нужно установить в цепь электромотора.

Чтобы подобрать защитный автоматический выключатель для электроустановки, необходимо знать его времятоковую характеристику, а также категорию. Времятоковая характеристика от номинального тока, на который рассчитан АВ, не зависит.

Чтобы автоматический выключатель не срабатывал каждый раз при запуске мотора, величина пускового тока не должна быть больше той, которая вызывает моментальное срабатывание аппарата (отсечка). Соотношение тока запуска и номинала прописывается в паспорте оборудования, максимально допустимое – 7/1.

Производя расчет автомата практически, следует использовать коэффициент надежности, обозначаемый символом Kн. Если номинальный ток устройства не превышает 100А, то величина Kн составляет 1,4; для больших значений она равна 1,25. Исходя из этого, значение тока отсечки определяется по формуле Iотс ≥ Kн х Iпуск. Автоматический выключатель выбираем в соответствии с рассчитанными параметрами.

Еще одна величина, которую необходимо учитывать при подборе, когда автомат монтируется в электрощитке или специальном шкафу – температурный коэффициент (Кт). Это значение составляет 0,85, и номинальный ток защитного устройства при подборе следует умножать на него (In/Кт).

Выбор автомата защиты

В случае прямого запуска, когда двигатель включается в работу с помощью мотор-автомата и контактора, необходимо в первую очередь знать его мощность. Эту информацию можно найти либо в технических характеристиках на двигатель, либо в паспортных данных, которые указаны на шильде.

Следующим шагом подбираем автомат, исходя из номинальной мощности двигателя. У различных фирм-производителей можно найти таблицы характеристик, где указаны номинальный рабочий ток и диапазон регулировки автоматов защиты в зависимости от мощности двигателя. В частности, на рисунке ниже приведена таблица соответствия автоматов защиты двигателей компании Allen Bradley.

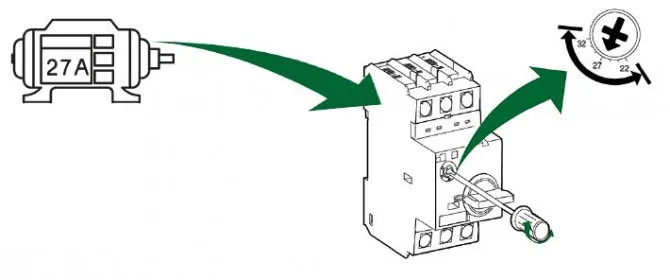

И последним этапом выставляем необходимый ток отключения при помощи регулятора диапазона. Обычно указывается, что он должен быть больше или равен номинальному току электродвигателя. Но желательно, чтобы ток срабатывания защиты превышал на 10-20% номинальный ток двигателя.

То есть в случае, если номинальный ток двигателя составляет например 10 А, умножаем это значение на 1,1. Получаем 11 А. Это значение тока и выставляем регулятором.

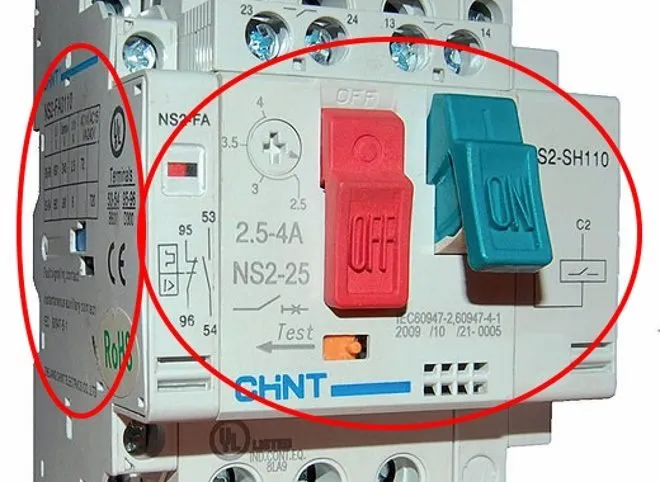

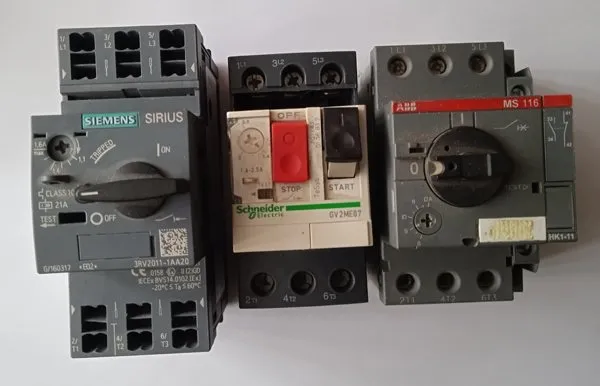

И еще хотел сказать пару слов о конструктивном исполнении мотор автоматов. В первую очередь следует отметить, что по способу управления существует два типа автоматов — кнопочные и с поворотным выключателем. Также клеммы могут быть либо винтовые, либо с пружинным контактом ( применяются для двигателей, мощностью до 2 кВт). Можно еще отметить наличие кнопки Тест на лицевой стороне корпуса, позволяющей имитировать срабатывание защиты автомата для проверки его работоспособности.

И в заключении хотел отметить, что эксплуатация двигателей без защитных устройств часто приводит к их выходу из строя, в следствии перегрузки, обрыва фазы, скачков напряжения и т.д. А это в свою очередь приводит к финансовым затратам, простою оборудования. Поэтому автоматы защиты двигателей являются необходимым элементом и не стоит на них экономить, тем более, что цены на них на данный момент вполне приемлемые.

Схемы подключения

После того как промежуточное реле было установлено в электрический шкаф, следует осуществить его подключение в электрическую схему. Для этого применяются контакты самой катушки и непосредственные контактные элементы. Реле имеет, как правило, несколько пар контактов NO нормально открытые и NC нормально закрытые. Нормальным положением считается отсутствие подачи сигнала на катушку. Так как катушка не обладает полярностью, то подключение контактов осуществляется произвольно.

Устанавливается такой аппарат в схемах управления и автоматики. Располагается между исполнительным устройством (например, контактор) и источником задания. На рисунке изображена электрическая схема приспособления:

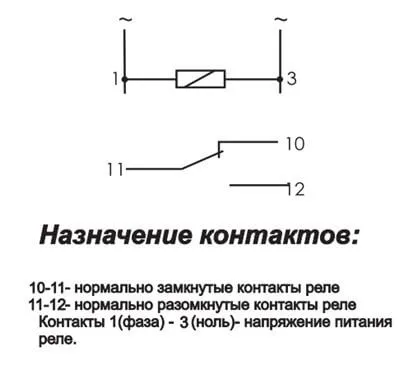

На картинке изображено промежуточное реле без подачи напряжения. Если его подать, то контакты переключатся. Напряжение в катушке может быть различное: 220, 24 и 12 вольт.

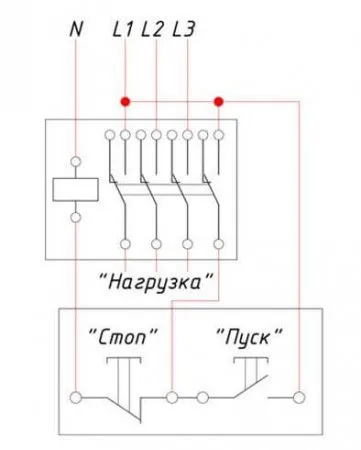

Как подключить приспособление указано на рисунке ниже:

В некоторых случаях реле промежуточного типа используется как контактор, тогда схема установки будет выглядеть следующим образом:

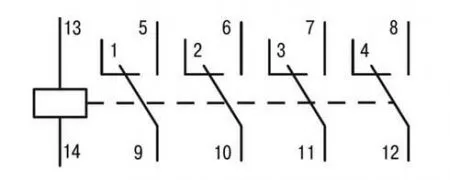

Как видно, промежуточное реле обладает тремя группами контактов, которые управляют нагрузкой и одной группой для удержания тока в катушке. Можно установить дополнительно контактор, тогда устройство подключается сначала к контактору.

Также данный аппарат можно подключать к датчику движения. Благодаря ему, к системе датчика движения есть возможность подключать несколько мощных ламп. Монтаж происходит следующим образом: обмотка приспособления подключается к датчику, а силовой контакт переключает нагрузку в системе светильников. Как установить такой датчик, показано ниже:

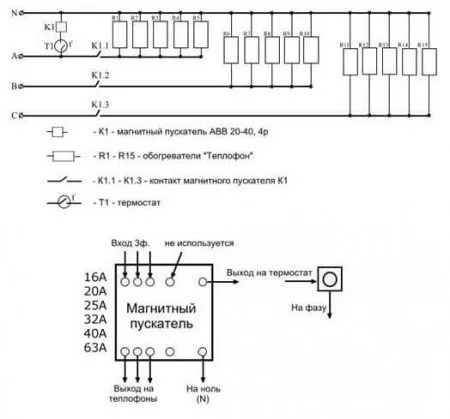

Еще один вариант установки электронного пускателя — к терморегулятору. Схема изображена на картинке (нажмите, чтобы увеличить):

В этом случае подключение терморегулятора и пускателя производится в последовательном порядке к первой фазе и нулевому проводу (на схеме они обозначаются как Т1 и К1 соответственно). Монтаж остальных контактов пускателя осуществляется равномерно между другими фазами.

Напоследок рекомендуем просмотреть полезное видео по теме:

https://youtube.com/watch?v=d6BA3PFlwCU

Вот и все, что хотелось рассказать вам о том, как правильно подключить данный аппарат. Надеемся, предоставленная видео инструкция и схемы подключения промежуточного реле были для вас полезными!

Электродвигатель 15 кВт ток

Существует множество разновидностей двигателей мощностью 15 кВт ток, но все они имеют различные характеристики. Рассмотрим примеры таких двигателей.

Самыми распространёнными являются вот такие образцы движков:

  • Электродвигатель асинхронный 4АМ160S4 15/1460 380-660В;
  • Электродвигатель 15 квт 1500 об мин;
  • Электродвигатель 15кВт на 3000 об мин АИР160S2 и 15 кВт на 1500 АИР160S4;
  • Электродвигатель АИР160S2 15,0 кВт 3000 об АИР 160 S2;
  • Электродвигатель 15кВт 1000 об мин АИР160M6.

Всех объединяет две характеристики, это мощность на 15 кВт и трёхфазность, и тип двигателя – асинхронный и конечно наличие контактора. Остальные характеристики, такие как частота вращения, тип ротора и марка все отличаются. Электродвигатели такого типа предназначены для выполнения работ от сети с переменным током частоты 50 Гц и производятся на такие номинальные напряжения:

  • 220 В;
  • 380 В/220 В;
  • 380 В;
  • 660 В;
  • 380 В/660 В.

Еще варианты подбора и информации об автоматах для электродвигателей смотрите в видео на соседней вкладке.

Защита электродвигателя автоматическим выключателем. Практические расчеты

Особенностью защиты электродвигателя от перегрузок и короткого замыкания является повышенный пусковой ток, который может в семь раз превышать номинальное значение. Самые сильные перегрузки на старте свойственны асинхронным двигателям с короткозамкнутым ротором, которые наиболее используемые в быту и на производстве, поэтому правильная их защита, а также предохранение электропроводки цепей питания электродвигателей являются особенно актуальными.

В бытовой электротехнике проблема с большими стартовыми токами электродвигателей решена при помощи автоматических выключателей, у которых отключение (отсечка) происходит не сразу после превышения номинального тока, а спустя некоторое время.

Данного отрезка времени, который зависит от время-токовой характеристики защитного автомата, должно хватить, чтобы вал двигателя раскрутился до рабочих оборотов, и потребление тока снизилось до номинального уровня. Но автоматические выключатели не обладают гибкостью точной настройки, поэтому для защиты электрических двигателей применяются специальные защитные устройства.

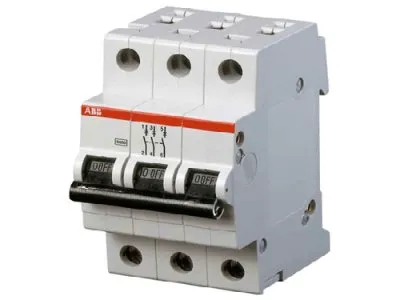

Обычный трехфазный автоматический выключатель часто используется для защиты электродвигателей

Основные функции защиты

Защитный автомат для двигателя — специализированное электромеханическое устройство для применения в сетях 50 Гц. Он обладает рядом функций, позволяющих обеспечить безопасноую работу оборудования:

  1. Защита от электросбоев в сети: короткое замыкание и межфазные замыкания.
  2. Защита электродвигателя от перегрузки, при потреблении электрического тока выше значения, указанного в паспортных данных.
  3. Защита от фазовых дисбалансов.
  4. Тепловая задержка для предотвращения повторного включения двигателя сразу после перегрузки, что дает электродвигателю время для охлаждения.

Функции защитных устройств электродвигателей

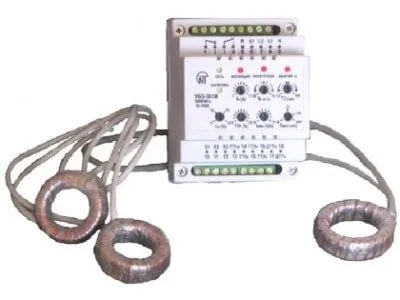

Современные защитные устройства, или другими словами, автоматы защиты электродвигателя, (мотор автоматы), часто совмещаются в одном корпусе с коммутационными аппаратами запуска (пускателями) и выполняют такие функции:

  • Защита от тока короткого замыкания в цепи питания или внутри электродвигателя;
  • Защита от длительных перегрузок, связанных с превышением механической нагрузки на валу двигателя;
  • Предохранение от асимметрии (дисбаланса) фаз, или обрыва фазного провода;
  • Тепловая защита от перегрева двигателя, осуществляемая при помощи дополнительных термодатчиков, установленных на кожухе или внутри электродвигателя;
  • Предохранение от некачественного напряжения;
  • Обеспечение выдержки времени для охлаждения двигателя после его аварийной остановки после перегрева;
  • Индикация режимов работы и аварийных состояний;
  • Опционально – отключение при исчезновении нагрузки на валу (например, для водяных насосов);
  • Совместимость с автоматическими системами контроля и управления.

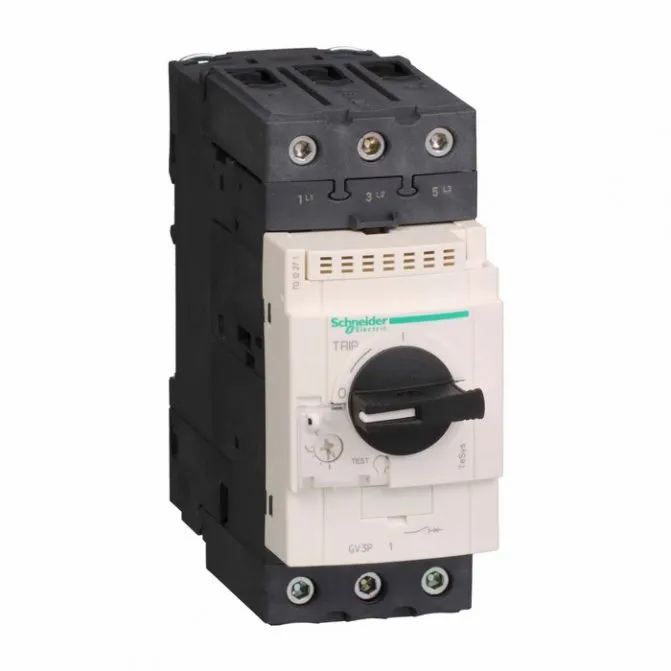

Мотор автомат с ручной настройкой и автоматическим управлением

Ранее и до недавнего времени наиболее используемой схемой защиты электродвигателей было подключение в корпусе пускателя теплового реле, последовательно с контактором. Биметаллическая пластина теплового реле при длительной перегрузке нагревается и прерывает цепь самоподхвата контактора. Кратковременное превышение номинальной нагрузки при запуске мотора является недостаточным для нагрева и срабатывания биметаллической пластины. Более подробно о тепловом реле и его подключении можно прочитать в соответствующем разделе данного ресурса.

Подбор автоматического выключателя

Поскольку первые две функции могут осуществляться обычными автоматическими выключателями, многие пользователи применяют их для защиты своих электродвигателей. Основным недостатком такого способа является отсутствие защиты от дисбаланса, обрыва фаз и скачков напряжения. Выбор защитного автомата осуществляется по его время токовой характеристике и по максимальному пусковому току электродвигателя.

Чтобы правильно подобрать автоматический выключатель по категории и номинальному току, нужно изучить его время токовую характеристику, о которой подробно рассказывается на одной из страниц данного сайта. Категории автоматов (А, B, C, D) определяются соотношением тока отсечки электромагнитного расцепителя к номинальному значению. Нужно иметь в виду, что время токовая характеристика категории не зависит от номинала автоматического выключателя.

Времятоковая характеристика автоматических выключателей категории «C»

Для предотвращения ложного срабатывания автоматического выключателя при запуске электромотора необходимо, чтобы кратковременный пусковой ток (Iпуск) не превышал значение отсечки (мгновенного срабатывания, Iмгн.ср) автомата. Отношение пускового (Iпуск) и номинального тока (In) можно узнать из бирки или паспорта электродвигателя, максимальное значение Iпуск/ In=7.

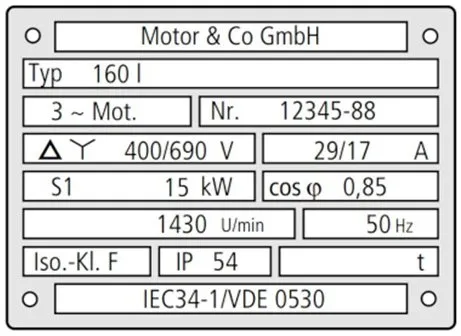

Бирка двигателя с указанием мощности

Практические расчеты

На практике применяют поправочный коэффициент надежности Kн, который для автоматов с In<100A равен 1,4, а для In>100A принимают Kн=1,25. Поэтому должно соблюдаться условие Iмгн.ср ≥ Kн * Iпуск. Вначале автомат выбирают, исходя из наиболее близкого значения номинального тока автоматического выключателя IAB (указывается на корпусе) к рабочему току двигателя (In). Необходимое условие: IAB > In/Кт, где Кт = 0,85 – температурный коэффициент, если автомат устанавливается в шкафу или щитке, иначе Кт=1.

Например, имеется двигатель мощностью 5,5 кВт, η = 85%=0,85; cosφ = 0,8; Iпуск/ In = 7. Вначале нужно рассчитать In­ = Рn/(Un*√3*η*cosφ) = 5500/(380*√3*0,85*0,8) = 12,28 (А). Допустим, автомат устанавливается в шкаф, Кт = 0,85, значит In/Кт = 12,28/0,85 = 14,44 (А). Наиболее близким является автоматический выключатель на 16А, категории С, (ток мгновенного срабатывания в десять раз превышает номинальное значение).

Теперь нужно проверить условие Iмгн.ср ≥ Kн * Iпуск. Мгновенное срабатывание защитного автомата наступает при Iмгн.ср = 16*10 = 160 (A), пусковой ток Iпуск= In*7 = 12,28*7 = 85,96 (А). Умножаем на Kн (1,4) — 85,96*1,4 = 120,3 (А). Проверяем условие 160 ≥ 120,3 — это значит, что автомат выбран верно. Для упрощенных расчетов, можно принимать номинальный ток двигателя, равным удвоению его мощности, выраженной в киловаттах.

Выбор автомата защиты и контактора по мощности двигателя

Используя информацию из таблицы ниже можно по мощности трехфазного двигателя (или его номинальному току) выбрать автомат защиты двигателя и подходящий контактор. Под таблицей даны ответы на вопросы. В таблице показано наличие изделий: зеленый — в наличии, голубой — ожидается, серый — под заказ.

Автомат защиты для электродвигателя (M4)

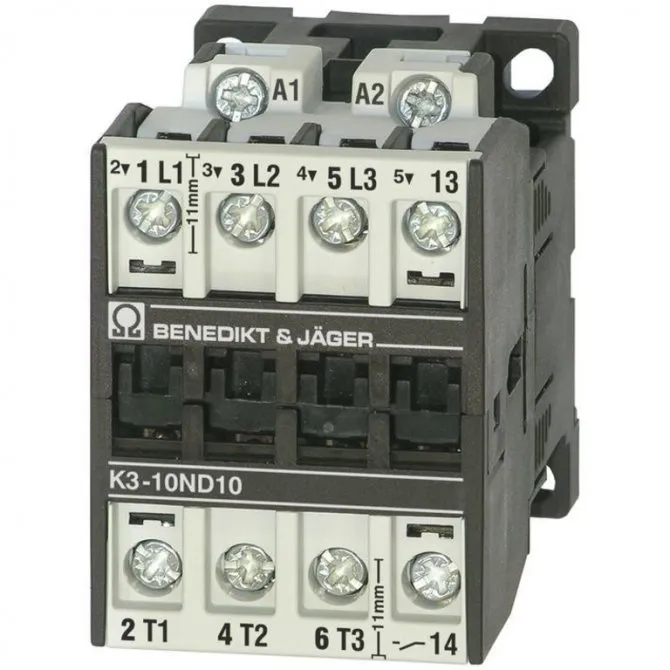

Контактор K3

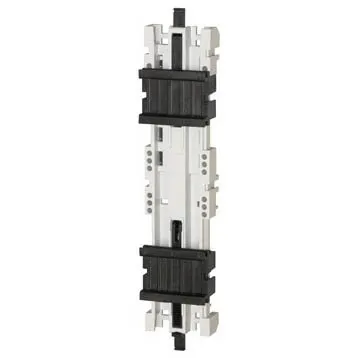

Адаптер для монтажа сборки на din-рейку

Мощность двигателя 3~400В, кВт Диапазон уставки, А Imin – Iном Ток мгновенного расцепителя, А (авт. выключателя) Ном. откл. способн., кА (авт. выключателя) Автомат защиты двигателя Модуль соединения Контактор Адаптер на DIN-рейку
0,10 – 0,16 2,1 100 M4-32T-0,16 M4 32 VK1 K1-09D10 230
0,06 0,16 – 0,25 3,3 100 M4-32T-0,25 M4 32 VK1 K1-09D10 230
0,09 0,25 – 0,4 5,2 100 M4-32T-0,4 M4 32 VK1 K1-09D10 230
0,18 0,4 – 0,63 8,2 100 M4-32T-0,63 M4 32 VK1 K1-09D10 230
0,25 0,63 – 1 13 100 M4-32T-1 M4 32 VK1 K1-09D10 230
0,55 1,0 – 1,6 20,8 100 M4-32T-1,6 M4 32 VK1 K1-09D10 230
0,75 1,6 – 2,5 32,5 100 M4-32T-2,5 M4 32 VK1 K1-09D10 230
1,5 2,5 – 4 52 100 M4-32T-4 M4 32 VK1 K1-09D10 230
2,2 4 – 6 78 100 M4-32T-6 M4 32 VK1 K1-09D10 230
3 5 – 8 104 100 M4-32T-8 M4 32 VK1 K1-09D10 230
4 6 – 10 130 50 M4-32T-10 M4 32 VK1 K1-09D10 230
5,5 9 – 13 169 50 M4-32T-13 M4 32 VK1 K1-12D10 230
7,5 11 – 17 221 20 M4-32T-17 M4 32 VK3 K3-18ND10 230
7,5 14 – 22 286 15 M4-32T-22 M4 32 VK3 K3-22ND10 230
11 18 – 26 338 15 M4-32T-26 M4 32 VK3 K3-22ND10 230
15 22 – 32 416 15 M4-32T-32 M4 32 VD K3-32A00 230 M4 32 HU1
0,10 – 0,16 2,1 100 M4-32R-0,16 M4 32 VK3 K3-10ND10 230
0,06 0,16 – 0,25 3,3 100 M4-32R-0,25 M4 32 VK3 K3-10ND10 230
0,09 0,25 – 0,4 5,2 100 M4-32R-0,4 M4 32 VK3 K3-10ND10 230
0,18 0,4 – 0,63 8,2 100 M4-32R-0,63 M4 32 VK3 K3-10ND10 230
0,25 0,63 – 1 13 100 M4-32R-1 M4 32 VK3 K3-10ND10 230
0,55 1,0 – 1,6 20,8 100 M4-32R-1,6 M4 32 VK3 K3-10ND10 230
0,75 1,6 – 2,5 32,5 100 M4-32R-2,5 M4 32 VK3 K3-10ND10 230
1,5 2,5 – 4 52 100 M4-32R-4 M4 32 VK3 K3-10ND10 230
2,2 4 – 6 78 100 M4-32R-6 M4 32 VK3 K3-10ND10 230
3 5 – 8 104 100 M4-32R-8 M4 32 VK3 K3-10ND10 230
4 6 – 10 130 100 M4-32R-10 M4 32 VK3 K3-10ND10 230
5,5 9 – 13 169 100 M4-32R-13 M4 32 VK3 K3-14ND10 230
7,5 11 – 17 221 50 M4-32R-17 M4 32 VK3 K3-18ND10 230
7,5 14 – 22 286 50 M4-32R-22 M4 32 VK3 K3-22ND10 230
11 18 – 26 338 50 M4-32R-26 M4 32 VK3 K3-22ND10 230
15 22 – 32 416 50 M4-32R-32 M4 32 VD K3-32A00 230 M4 32 HU1
12,5 18 – 26 338 50 M4-63R-26 M4 63 VD K3-32A00 230 M4 63 HU1
15 22 – 32 416 50 M4-63R-32 M4 63 VD K3-32A00 230 M4 63 HU1
18,5 28 – 40 520 50 M4-63R-40 M4 63 VD K3-40A00 230 M4 63 HU1
22 34 – 50 650 50 M4-63R-50 M4 63 VD K3-50A00 230 M4 63 HU1
30 45 – 63 819 50 M4-63R-63 M4 63 VD K3-62A00 230 M4 63 HU1
30 45 – 63 819 50 M4-100R-63 M4 100 VD K3-62A00 230 M4 100 HU1
37 55 – 75 975 50 M4-100R-75 M4 100 VD K3-74A00 230 M4 100 HU1
45 70 – 90 1170 50 M4-100R-90 K3-90A00 230
80 – 100 1300 50 M4-100R-100 K3-115A00 230

Как осуществлять подбор автоматического выключателя для защиты электродвигателя:

1. Номинальный ток автоматического выключателя должен быть больше или равен номинальному току электродвигателя. 2. Пусковой ток электродвигателя обычно в 7 раз превышает номинальный (точная величина для конкретного двигателя указывается в паспорте). Т.к. автоматический выключатель не должен срабатывать при пуске двигателя, необходимо удостовериться, что величина в колонке «Ток мгновенного расцепления при к.з.» с некоторым запасом будет выше пускового тока. Пусковой ток для этих вылей вычисляем по формуле
Iном*KРАТН*КОЭФ
, где
Iном
— номинальный ток электродвигателя,
КРАТН
— кратность пускового тока электродвигателя,
КОЭФ
— поправочный коэффициент, учитывающий отклонение пускового тока от номинального, колебания напряжения (принимаем равным 1,4). 3. Номинальный ток автоматического включателя должен быть меньше предельно допустимого тока кабеля, которым осуществляется подключение электродвигателя.
Пример
: возьмем двигатель АИР90L4 мощностью 2.2кВт, в паспорте указаны: номинальный ток Iн (треугольник/звезда) (220/380В) = 8,91А / 5,16А; кратность пускового тока Iп/Iн=6,8. По номинальному току электродвигателя (5,16А) выбираем автомат защиты двигателя
M4-32T-6
c номинальным током

. Проверяем: пусковой ток 5,16*6,8*1,4=
49,12А
не превышает «Ток мгновенного расцепления при к.з.» равный
78А
. Т.О. автомат не будет срабатывать при пуске двигателя. Следовательно данный автоматический выключатель подходит для защиты указанного электродвигателя.

Вопросы и ответы:
В: В каких случаях срабатывает автомат защиты двигателя?
О: Автоматические выключатели M4 снабжены: 1. биметаллическим тепловым размыкателем, который срабатывает в зависимости от уставки по номинальному току двигателя (уставка задается регулятором на лицевой панели), данный размыкатель инерционен и срабатывает тем быстрее, чем выше ток. 2. мгновенным электромагнитным размыкателем, срабатывающим в случае к.з., порог срабатывания в 13 раз выше номинала автоматического выключателя и поэтому позволяет исключить ложные срабатывания при запуске электродвигателя.

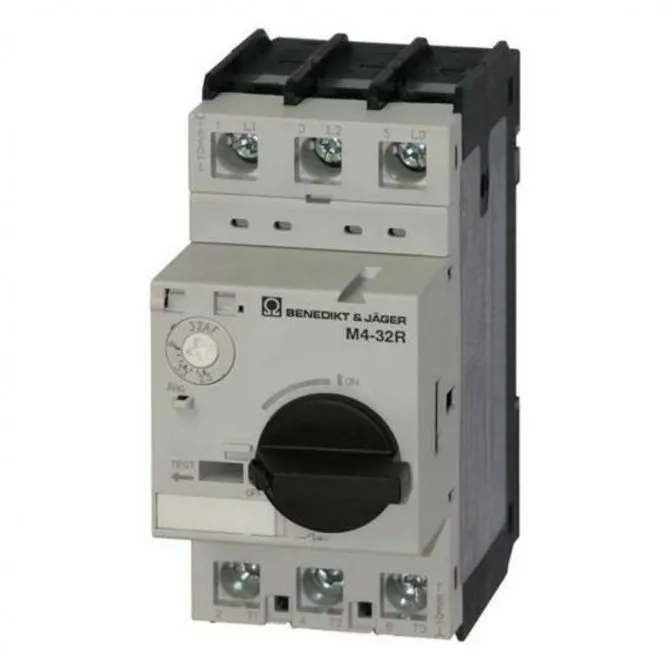

В: Чем отличаются автоматы защиты M4-32T.. от M4-32R..?
О: Автоматы защиты M4-32
T
имеют кнопочный механизм включения, в то время как M4-32
R
оборудованы поворотным переключателем.
В: Для каких условий эксплуатации предназначены автоматы защиты двигателя M4?
Автоматические выключатели M4 подходят для любого климата. Для исключения ложных срабатываний рекомендуется избегать обдува автоматов свежим или холодным воздухом (от системы кондиционирования). Автоматы защиты M4 предназначены для функционирования в закрытых помещениях при нормальных условиях (т.е. без пыли, приводящих к коррозии паров или вредных газов). В случае использования в помещениях с отличными от нормальных условиями эксплуатации, необходимо использовать защитный корпус IP65, например,
M4 32R PFH4
(серый) или
M4 32R PFHN4
(желто-красный).
В: Где найти информацию по аксессуарам для автоматов-защиты двигателей M4?
О: См. раздел АКСЕССУАРЫ ДЛЯ МОТОР-АВТОМАТОВ BENEDICT? (блоки доп. контактов, контакты сигнализации срабатывания, расцепитель минимального напряжения, независимый расцепитель, перемычки и т.д.)
В: На какое конкретно значение должна выставляться уставка автомата защиты двигателя?
О: Уставка автоматического выключателя должна выставляться на значение номинального рабочего тока электродвигателя, указанное на шильдике (в паспорте).

Как выбрать уставку автоматического выключателя для электродвигателя

В: Возможно ли использование автоматов защиты двигателя M4 для однофазных электродвигателей?
О: Да, возможно. В этом случае подключение должно осуществляться, как показано на рисунке:
В: Какую защиту обеспечивают автоматические выключатели M4?1. Защита при возникновении токов короткого замыкания.
Мгновенный расцепитель при возникновении короткого замыкания в нагрузке, обеспечивает отключение нагрузки от сети питания, таким образом предотвращая возникновение дополнительного ущерба от действия больших токов. Автоматические выключатели M4 имеют отключающую способность 50кА и 100кА, что при напряжениях 380-400В AC является исчерпывающе надежной защитой, т.к. более высокие токи обычно не могут возникать в точке установки данного оборудования. В общем случае использование предохранителей не требуется, однако установка предохранителей дополнительно может производиться в тех случаях, когда ток короткого замкания в точке монтажа оборудования может превышать номинальную отключающую способность автоматического выключателя.
2. Защита двигателя.
Характеристики срабатывания автоматических выключателей M4 специально разработаны для защиты трехфазных электродвигателей. Поэтому автоматические выключатели для защиты электродвигателей так же могут называться ручными пускателями двигателя. Номинальный ток защищаемого двигателя выбирается регулятором на лицевой панели устройства.
3. Защита сети.
Автоматы защиты двигателя M4 так же обеспечивают защиту сети. Они соответствуют требованиям ГОСТ IEC 60947-3-2016 (Выключатели, разъединители, выключатели-разъединители и комбинации их с предохранителями) и ГОСТ IEC 60947-2-2014 (Аппаратура распределения и управления низковольтная). В соответствии с ГОСТ Р МЭК 60204-1-2007 данные автоматические выключатели могут быть использованы как основной или аварийной выключатель (следует учитывать, что в случае использования аксессуара для дверного сочленения не выполняются требования к изоляции).

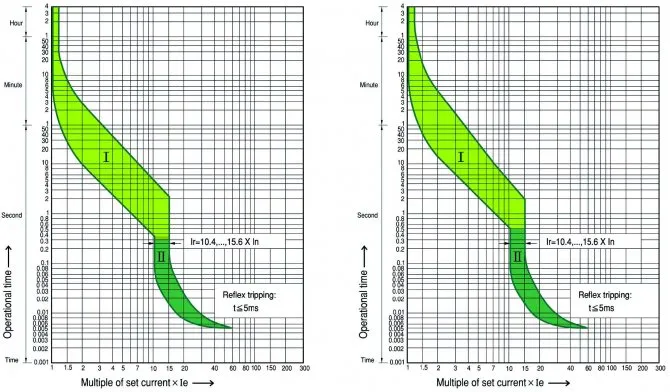

Характеристики срабатывания автоматических выключателей M4 для защиты электродвигателя:

Характерестики срабатывания автоматических выключателей M4 для защиты электродвигателя

Подключение к электродвигателю

Для обеспечения безопасной работы, перед частотным преобразователем желательно ставить автомат защиты. Причем на трехфазную сеть нужен трехфазный автомат, а не три отдельных однофазных. Это позволит быстро отключить сразу все фазы как при перегрузке проводки, так и при перекосе на одной из фаз. Номинал автоматов выбирают по току нагрузки.

Подключение нулевого и заземляющего проводников обязательно. Тянут их от соответствующих шин напрямую — при помощи провода требуемого сечения. Для защиты человека и контроля за состоянием изоляции, в схему желательно добавить еще УЗО (устройство защитного отключения). Его включают перед автоматом. При возникновении тока утечки, УЗО одновременно разорвет фазы и ноль, полностью обесточив схему.

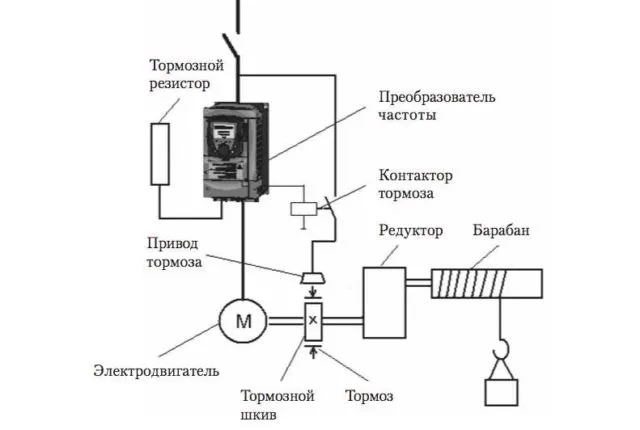

Схема разрабатывается в зависимости от назначения устройства с которым работает электродвигатель

При покупке дешевых моделей преобразователей, для пуска и останова может понадобиться установка специального реле, фиксирующего контакты в нужном положении. В этом случае с выхода автомата провода подаются на реле, а с его выхода идут на частотный преобразователь. Само подключение двигателей к ПЧ происходит напрямую.

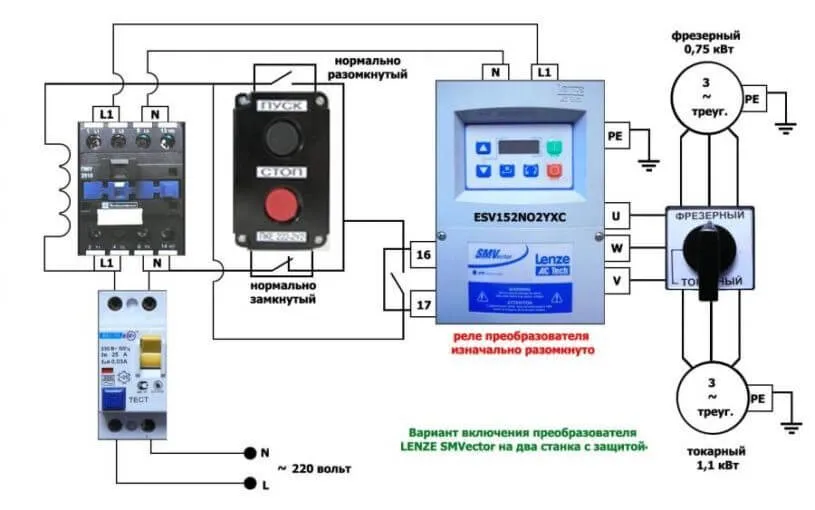

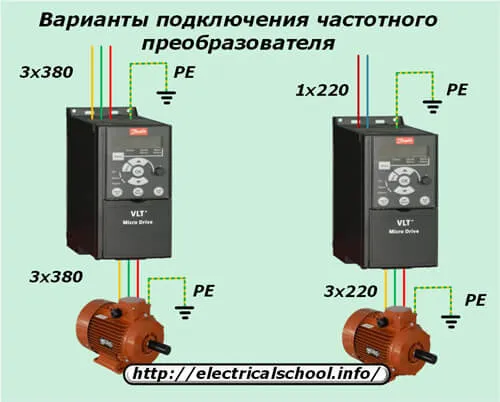

Схема подключения частотного преобразователя для двух электродвигателей

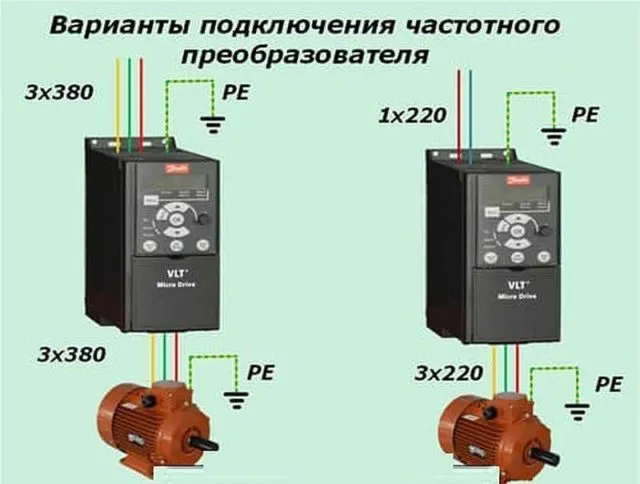

Как известно, асинхронные двигатели могут работать как с однофазным, так и с трехфазным напряжением. Перед подключением движка к преобразователю частоты, надо проверить как подключены обмотки. Они должны быть:

  • «звездой» — если напряжение на выходе ПЧ трехфазное;
  • «треугольником» — если преобразователь выдает однофазное питание.

Частотный преобразователь для электродвигателя: подключение напрямую возможно не для всех двигателей

Частотный преобразователь для электродвигателя подключается при помощи кабелей (не проводов), сечение и параметры которых соответствуют параметрам устройства. Эти данные, как и рекомендации по подключению, должны быть в паспорте прибора. Так что внимательно проштудируйте мануал. Это может спасти от многих неприятностей. Все-таки могут быть особенности.

Справка

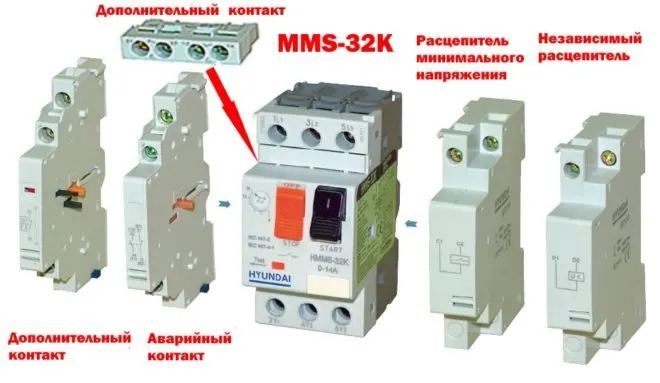

Компактные автоматические выключатели предназначены для защиты от короткого замыкания, перегрузок, ручной коммуникации электрических силовых агрегатов и обрывов одной из фаз. К устройствам, о которых идёт речь, можно подключать дополнительные устройства:

  • вспомогательные контакты;
  • независимые расцепители;
  • устройства, предназначенные для блокировки;
  • расцепители минимального напряжения.

Выключатели Eaton (Moeller) – это коммуникационное оборудование высокого качества обеспечивает безаварийную эксплуатацию технического оборудования в заданном рабочем режиме.

Во-первых

Из соображений безопасности эксплуатации прибора, при подключении частотника (или любого иного прибора) к сети питания, обязательно нужно устанавливать защитный автомат. Автомат устанавливается перед частотником.

При этом если частотный преобразователь подключается в сеть с трёхфазным напряжением, то установить необходимо автомат тоже трёхфазный, но с общим рычагом отключения. Это позволит отключить питание от всех фаз одновременно, если хотя бы на одной фазе будет короткое замыкание или сильная перегрузка.

Если преобразователь частоты подключается в сеть с однофазным напряжением, то соответственно применяется автомат однофазный. Но при этом, в расчет берётся ток одной фазы, умноженный на три.

При подключении трёхфазного автомата, его рабочий ток определяется током одной фазы.

Однозначно запрещено устанавливать защитный автомат в разрыв нулевого кабеля, как при однофазном подключении, так и при трёхфазном

Такое подключение только внешне выглядит идентичным (ошибочно понимать, что цепь одна и не важно, где её разрывать). На самом деле, в случае разрыва фазовых кабелей, при срабатывании автомата, питание полностью отключается и на цепях прибора не будет фаз вовсе

Это безопасно. А при срабатывании автомата с разорванным нулём, работа прибора прекратиться. Но при этом, обмотки двигателя и цепи частотника останутся под напряжением, что является нарушением правил техники безопасности и опасно для человека.

Также, не при каких условиях не разрывается заземляющий кабель. Как и нулевой, они должны быть подключены к соответствующим шинам напрямую.

Информация для клиентов

Перейдите в каталог, выберите продукцию определённой серии, согласно техническим характеристикам. Сертифицированный товар доступен для организаций и предприятий любой формы собственности, представителей малого, среднего бизнеса, частных клиентов.

Автоматические выключатели двигателей Eaton (Moeller) перед поступлением в реализацию проходят тестирование, сопровождаются пакетом разрешительной документации и сертификатами соответствия.

Если необходимо выполнить проектирование магистральных и технологических трубопроводов, а также импульсных линий, различных ёмкостей, строительных сооружений, или систем электрического обогрева стрелочных переводов, подавайте заявку в отдел проектирования. Работы ведутся в соответствии с предусмотренными стандартами.

Методика выбора

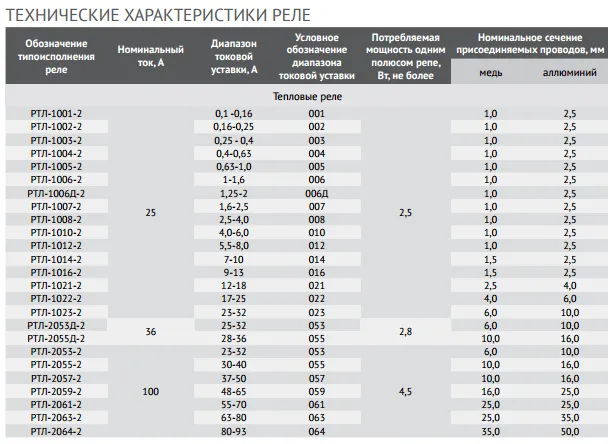

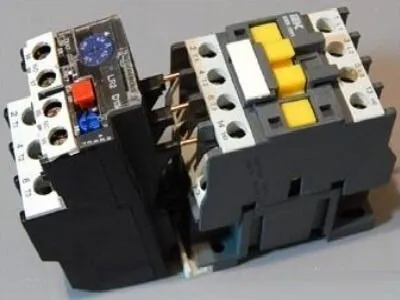

Чтобы правильно выбрать номинал теплового реле нам необходимо узнать его In (рабочий, номинальный ток) и уже опираясь на эти данные можно подобрать правильный диапазон уставки аппарата.

Правилами технической эксплуатации ПУЭ оговорен этот момент и допускается устанавливать до 125% от номинального тока во взрывобезопасных помещениях, и 100%, т.е. не выше номинала двигателя во взрывоопасных.

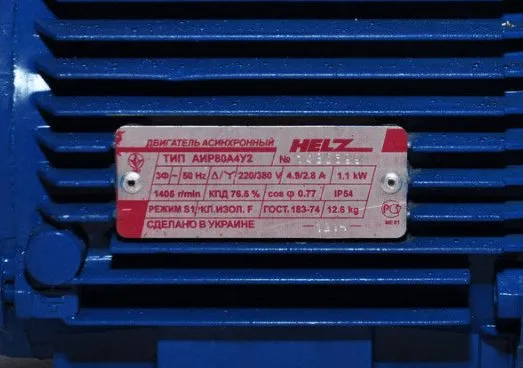

Как узнать In? Эту величину можно посмотреть в паспорте электродвигателя, табличке на корпусе.

Как видно на табличке (для увеличения нажмите на картинку) указаны два номинала 4.9А/2.8А для 220В и 380В. Согласно нашей схеме включения нужно выбрать ампераж, ориентируясь на напряжение, и по таблице подобрать реле для защиты электродвигателя с нужным диапазоном.

Для примера рассмотрим, как выбрать тепловую защиту для асинхронного двигателя АИР 80 мощностью 1.1 кВт, подключенного к трехфазной сети 380 вольт. В этом случае наш In будет 2.8А, а допустимый максимальный ток «теплушки» 3.5А (125% от In). Согласно каталогу нам подходит РТЛ 1008-2 с регулируемым диапазоном 2.5 до 4 А.

Особенности защиты электрических двигателей в производственных условиях

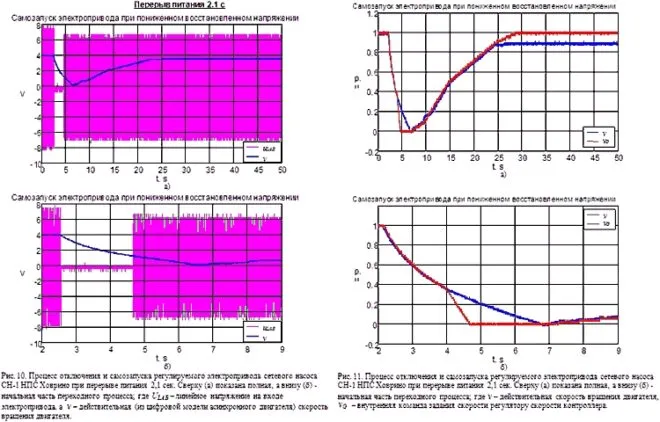

Нередко при включении устройств, мощность которых превышает 100 кВт, напряжение в общей сети падает ниже минимального. При этом отключения рабочих силовых агрегатов не происходит, но количество их оборотов снижается. Когда напряжение восстанавливается до нормального уровня, мотор начинает заново набирать обороты. При этом его работа происходит в режиме перегрузки. Это называется самозапуском.

Самозапуск иногда становится причиной ложного срабатывания АВ. Это может произойти, когда до временного падения напряжения установка в течение длительного времени работала в обычном режиме, и биметаллическая пластина успела прогреться. В этом случае тепловой расцепитель иногда срабатывает раньше, чем напряжение нормализуется. Пример падения напряжения в электросети автомобиля на следующем видео:

Чтобы предотвратить отключение мощных заводских электромоторов при самозапуске, используется релейная защита, при которой в общую сеть включаются токовые трансформаторы. К их вторичным обмоткам подключаются защитные реле. Эти системы подбираются методом сложных расчетов. Приводить здесь мы их не будем, поскольку на производстве эту задачу выполняют штатные энергетики.

Выбрать и рассчитать автомат для электродвигателя

Существуют два распространённых способа выбора включателя для двигателя.

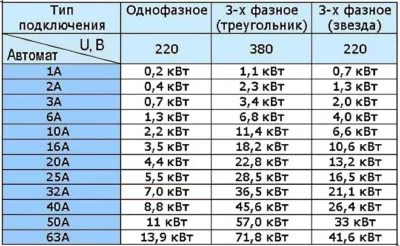

Итак, первый способ это рассчитать общую мощность устройств, которые будут запитаны от этого выключателя. Рассчитываем, что за приборы (телевизор, холодильник, компьютер, стиральная машинка и т.д.) будут подключены в данную цепь электротока, складываем мощность всех этих приборов и на основе этого вычисляем ток розеточной группы. При таких расчетах следует учитывать, сколько фаз в вашем раставшем электродвигателе. Например, в трехфазном, с мощностью в 4 кВт, 4 ∙ 3 = 12А, значит 12А – это сила рабочего тока. Значит, к такому электродвигателю подойдет автомат на 16А.

Второй способ рассчитать максимальную мощность приборов подключенных к автомату, это подсчитать суммарную мощность через паспорта каждого прибора. На паспортах приборов указана мощность, вот суммируем ее и определяем общую мощность. Как пример, 2кВт + 600Вт + 2100Вт = 4700Вт. Теперь просто подставляем значение в общепринятую формулу: I=W/U, где I – это мощность, W – вольтаж и U – ток в сети; I= 4700 делим на 220, вот и получаем 21,36А. Но не забываем, что стиральные машины и некоторые другие приборы имеют свои моторы, и у них есть так называемый пусковой ток, который при запуске намного больше, чем указана мощность прибора. Но производители автоматов это прекрасно знают и поэтому на выключателях есть уставка по току.

Подобрать автомат не так уж и сложно, руководствуясь следующими правилами:

САМ себе МАСТЕР

Правильный подбор автоматического выключателя для защити электродвигателя имеет огромное значение для оборудования. Надежность работы, защита двигателя от аварийных режимов работы и проводки напрямую зависит от подбора автоматического выключателя.

В этой статье наведем условия выбора автоматического выключателя для защиты электродвигателя. Для того чтобы выбрать автоматический выключатель необходимо знать:

— номинальный ток двигателя;

— кратность пускового тока к номинальному;

— максимально допустимый ток электропроводки.

Номинальный ток двигателя

– это ток который имеет электродвигатель во время работы при номинальной мощности. Он указывается на паспорте электродвигателе или берется с таблиц паспортных данных электродвигателей.

Кратность пускового тока к номинальному

– это соотношение пускового ток который возникает в электродвигателе во время пуска к номинальному. Он тоже указывается на паспорте электродвигателя или в таблицах электродвигателей.

Максимально допустимый ток электропроводки

– это допустимый ток, который может проходить по проводу, кабеля, что подключен к электродвигателю.

Условия для правильного выбора автоматического выключателя

для защиты электродвигателя:

— номинальный ток автоматического выключателя должен бить больше или равен номинальному току электродвигателя. Например: ток электродвигателя АИР112М4У2 Ін. дв. =11,4А выбираем автоматический выключатель ВА51Г2534 на номинальный ток Ін. = 25А и ток расцепителя Ін..рас. = 12.5А.

После этого проверим автоматический выключатель на не срабатывания при пуске электродвигателя используя условие :

Iу.е.>kзап. · kр.у ·kр.п. ·Iн.дв ·kі

где Kзап . — коэффициент запаса, который учитывает колебания напряжения, Kзап . = 1,1 ;

kр.у — коэффициент, который учитывает неточность вставки по току срабатывания электромагнитного расцепителя автоматического выключателя , Kр.у = 1,2 ;

kр.п. — коэффициент, который учитывает возможное отклонение пускового тока от его номинального, kр.п. = 1,2 ;

K і — каталожная кратность пускового тока электродвигателя;

Iн.дв — номинальный ток двигателя , А.

Iу.е = 14 · Iн.рос = 14 · 12,5 = 175А

З таблицы электродвигателей находим K і = 7,0 для электродвигателя АИР112М4У2.

Подставляем в условие и определяем

175А > 1,1·1,2·1,2·7,0·11,4

175А > 126,4А

Условие выполнилось, следовательно, автоматический выключатель не сработает при запуске двигателя.

— номинальный ток автоматического выключателя должен быть меньше предельно допустимого тока кабеля которым питается электродвигатель. Например: подключение сделано кабелем АВРГ (3х2,5) который имеет допустимый ток Iдоп =27А. Для водного автомата для защиты электродвигателя условие выполняется потому, что Iдоп =27А > Ін. = 25А .

В этой статье вы узнали как правильно, используя условия выбора правильно подобрать автоматический выключатель для защиты электродвигателя.

Очень интересные публикации по этой теме:

Выбор сечения провода, кабеля

Выбираем компрессор для дома

Характеристика сварочных соединений

Как выбрать систему видеонаблюдения

Характеристика соединений с помощью пайки

Аккумуляторная дрель — шуруповёрт Bosch GSR

Современные устройства электрозащиты силовых агрегатов

Большой популярностью пользуются модульные мотор-автоматы, представляющие собой универсальные устройства, которые успешно справляются со всеми функциями, описанными выше.

Кроме этого, с их помощью можно производить регулировку параметров отключения с высокой точностью.

Современные мотор-автоматы представлены множеством разновидностей, отличающихся друг от друга по внешнему виду, характеристикам и способу управления. Как и при подборе обычного аппарата, нужно знать величину пускового, а также номинального тока. Кроме этого, надо определиться, какие функции должно выполнять защитное устройство. Произведя нужные расчеты, можно покупать мотор-автомат. Цена этих устройств напрямую зависит от их возможностей и мощности электрического мотора.

Современная электрозащита двигателей

На рынке электротехнического оборудования все большую популярность набирает защита электродвигателя при помощи универсальных защитных устройств, так называемых мотор автоматов, которые выполняют все приведенные выше защитные функции. Данные устройства имеют модульную конструкцию и устанавливаются на DIN рейку и управляют работой силовых контакторов. Кроме приведенных функций, некоторые мотор автоматы позволяют точно регулировать различные параметры защитного отключения.

Существует много разновидностей современных мотор автоматов, которые различаются коммутируемой мощностью, набором функций, способом управления, схемой подключения и внешним видом. Чтобы выбрать подходящий аппарат защиты для конкретного двигателя, необходимо знать его параметры номинального и пускового тока, а также нужно определиться с требуемым набором защитных функций и опций.

Стоимость мотор автоматов прямо пропорциональна мощности электродвигателя и функциональным защитным возможностям. Мировыми лидерами по производству защитных мотор автоматов являются такие известные бренды: Schneider Electric, ABB, IEK, Novatek electro, и другие.

Разнообразие представленных на рынке устройств защиты электродвигателей

Приведенный на рисунке ниже автомат защиты двигателя (универсальный блок) позволяет настраивать номинальный и пусковой ток электродвигателя, допустимые пороги напряжения, может отслеживать механическую нагрузку на валу электромотора. Также осуществляется контроль за качеством изоляции обмоток электродвигателя с возможностью установки запрета на включение.

Постоянный мониторинг множества параметров работы позволяет продлить срок эксплуатации двигателя и приводимого в действие оборудования. Специальный дополнительный блок обмена информацией позволяет подключить устройство к автоматическим системам контроля.

Универсальный блок защиты

Какой нужен автомат на 15 квт?


Для выбора нужного автомата для 15 кВт необходимо учитывать несколько факторов, таких как тип нагрузки и ее характеристики, напряжение и фазность системы, а также необходимые дополнительные функции, которые могут понадобиться.

Обычно для защиты 15 кВт нагрузки используется автоматический выключатель, который соответствует номинальному току и напряжению системы, к которой он подключается. Для трехфазных систем используются трехполюсные автоматы, а для однофазных систем — однополюсные или двухполюсные автоматы.

Дополнительные функции, которые могут быть нужны при выборе автомата для 15 кВт нагрузки, могут включать защиту от короткого замыкания, перегрузки, токовых утечек и других неполадок в системе. Также может потребоваться выбрать автомат, который поддерживает возможность дистанционного управления и мониторинга.

При выборе автомата для конкретного проекта всегда рекомендуется обратиться к профессиональным электрикам или специалистам в этой области, которые могут рассчитать точные требования к автомату на основе специфических характеристик вашей системы и ее нагрузки.

Видео. Выбор типа защитного аппарата: В, C, D

Добавить комментарий
