Кирпичная кладка своими руками: виды, фото и видео

Кирпич существует уже далеко не первое столетие. Из него строили дома в разных странах и даже частях света, придумав много разных способов и видов кирпичной кладки. И хоть секретов и особенностей в самой технологии немало, разобраться во всем можно. Для начала необходимо ознакомиться с основными положениями и терминологией, без которой невозможно будет понять о чем идет речь. Затем, выбрать технику кладки и тип перевязки, а после начнете практическое освоение навыков. Кирпичная кладка своими руками может быть выполнена, по крайней мере, не хуже чем у профессионалов. Единственное, в чем любитель будет точно уступать  — это в скорости. Все остальные параметры, при соблюдении технологии, уж точно будут не хуже.

Содержание:

Основные термины

Начнем с общих понятий. Как выглядит кирпич точно знают все, т то, что он есть керамический, а есть силикатный — тоже. Но вот как правильно называются грани этого материала, в курсе не многие. А в описании технологии кладки они встречаются очень часто.

Кирпичная кладка своими руками: виды, фото и видео

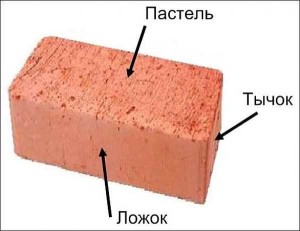

Название граней кирпича: пастель, ложок, тычок

Самая большая грань называется «пастель«, средняя — боковая — «ложок«, и самая маленькая — «тычок«.

Размеры кирпича, в принципе, стандартизованы (250*125*66 мм — одинарный и 250*125*88 мм — полуторный), но технология его производства такова, что у разных производителей они могут значительно отличаться: на 2-3 мм в каждой из граней, а это довольно существенная разница, если учесть  количество штук в одном ряду. Потому, перед заказом партии, желательно измерять образцы из нескольких обжигов, чтобы определиться насколько точно выдерживается технология.

Также важно обратить внимание на геометрию: грани должны располагаться строго под 90°. В противном случае будут возникать распирающие нагрузки, и стена может рассыпаться.

Виды кладки

Стены из кирпича могут выполнять разную роль. В некоторых случаях это только отделка, в некоторых — перегородки, а иногда — несущие стены. Исходят из назначения, а также требуемой теплопроводности стен, выбирается вид кирпичной кладки:

  • В полкирпича. Чаще всего так делают облицовку. Толщина такой стены 125 мм. Для экономии, можно поставить материал и на ложок, тогда получится стена в четверть кирпича. При устройстве таких (в 1/2 или 1/4) в каждом 4-5 ряду укладывается армирующая сетка. Она необходима для увеличения жесткости стены и создания дополнительных связей, повышающих прочность кладки.
  • В кирпич. Это уже могут быть перегородки или две несущие стены небольших построек. Толщина стены — 250 мм.
  • В полтора, два и два с половиной кирпича — это уже несущие стены.
Кирпичная кладка своими руками: виды, фото и видео

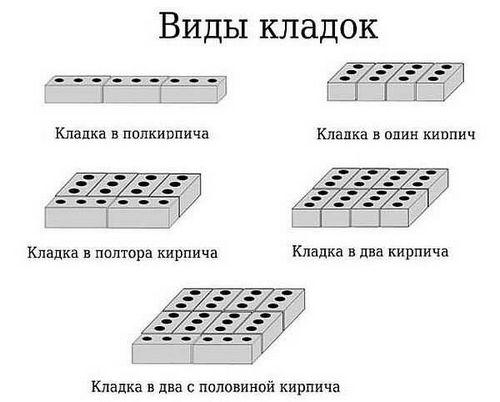

Виды кладки из кирпича: в полкирпича, в кирпич, в полтора и два кирпича

Перевязка и названия рядов

Хотя стена из кирпича сложена из множества небольших элементов, работать она должна как монолит. Чтобы обеспечить повышенную прочность, швы, которые являются слабым местом в данной системе,  делают со смещением. Специалисты называют этот прием «перевязкой». Он как-будто связывает разные элементы в единое целое, позволяя перераспределять нагрузку на большие поверхности.

Кирпичная кладка своими руками: виды, фото и видео

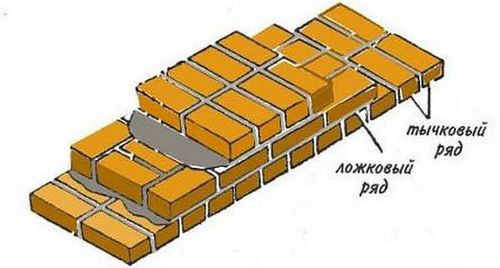

Ложковый и тычковый ряды в кирпичной кладке

Чтобы обеспечить необходимое смещение швов, кирпича располагают по-разному:

  • если к лицевой стороне они повернуты самой маленькой частью — тычком, такой ряд называется тычковым;
  • если повернуты длинной стороной — ложком — ряд называют ложковым.

Причем первый в кладке — на фундаменте — лежит тычковый, им же заканчивают кладку. Причем для него обязательно использование цельных кирпичей.

Однорядная перевязка

Попеременное чередование таких рядов дает очень неплохой результат. Такой способ перевязки называется однорядной или цепной перевязкой. Он практикуется на стенах, которые не планируется отделывать: выглядит аккуратно. По такой системе могут быть сложены как наружные, так и несущие стены.

Схемы кладки стен

Примеры однорядной кирпичной стены в 1,5 и 2 кирпича показаны на фото ниже.

Кирпичная кладка своими руками: виды, фото и видео

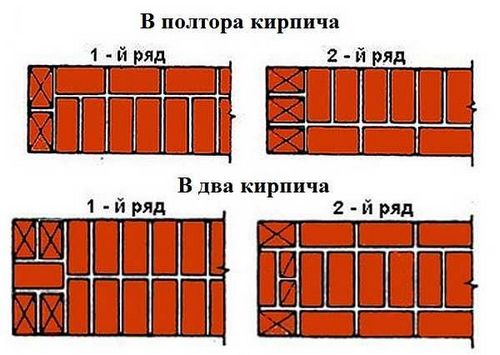

Однорядная перевязка в стене из 1,5 и 2 крипича

В случае кладки стены в два кирпича, появляется еще два термина. Два наружный ложковых ряда называются верстами — наружная верста направлена на улицу, внутренняя верста — в помещение. Для них используют ровный, хороший материал, особенно тщательно подбирая те, которые направлены наружу. Пространство между ними называется забутка. Так как этот элемент закрыт со всех сторон, использовать можно более низкосортный материал, например, б/у.

Обратите внимание, что при такой кладке требуются и пиленный кирпич: половинки и трехчетвертные. Трехчетвертные на схеме перечеркнуты крест на крест, половинки — одной диагональной полосой. Как сделать примыкание перегородок к стенам, выполненным в такой технике, показано на фото ниже.

Кирпичная кладка своими руками: виды, фото и видео

Примыкание стен при однорядной перевязке

Схемы углов

Кладка угла в таком случае очень важна. По методике выгоняются сначала углы, между ними натягивается шнур, и далее кладка стены ведется по схеме. Но первыми ставят углы, от того, насколько правильно и ровно выгнаны они, зависит насколько ровной будет все здание. Схема кладки угла в 1 кирпич с однорядной перевязкой расположена иже. Начинается кладка с установки двух 3/4 кусков, далее идут целые.

Кирпичная кладка своими руками: виды, фото и видео

Угол в один кирпич при однорядной перевязке

Последовательность действий смотрите в видео. Очень подробное объяснение с пошаговой демонстрацией порядка действий.


Та же система, но в стене в 1,5 кирпича. Кроме целых, требуются куски 3/4 и четвертушки. Ложковый ряд попеременно то на внутренней, то на внешней версте.

Кирпичная кладка своими руками: виды, фото и видео

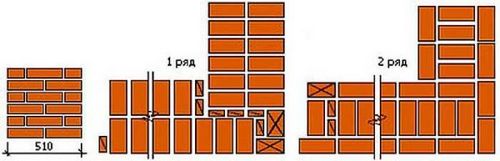

Схема: угол в полтора кирпича при однорядной перевязке

Как эта схема кладется на практике, смотрите в видео.


При кладке угла в 2 кирпича в первом ряду требуются все те же два трехчетвертных куска, а еще 6 четвертин или, как говорят, чекушек.  Во втором — уже требуется один на 3/4 и две чекушки.

Кирпичная кладка своими руками: виды, фото и видео

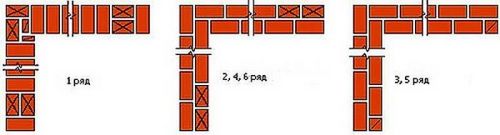

Схема: угол в два кирпича при однорядной перевязке

Многорядная перевязка

При многорядной перевязке несколько ложковых рядов —  6 (для одинарного кирпича ) или 5 (для полуторного) — перемежаются одним тычковым. Первый и последний тоже кладут тычками. Этот способ также подходит для кладки наружных и внутренних стен. Только их обычно планируют под утепление или отделку.

Схемы кладки стен

Чтобы при такой системе не получились отдельно стоящие колонны, ложковые ряды внутри тоже перевязываются. Для обеспечения смещения швов используют дробленые кирпичи.

Кирпичная кладка своими руками: схема многорядной перевязки в 2 и 2,5 кирпича

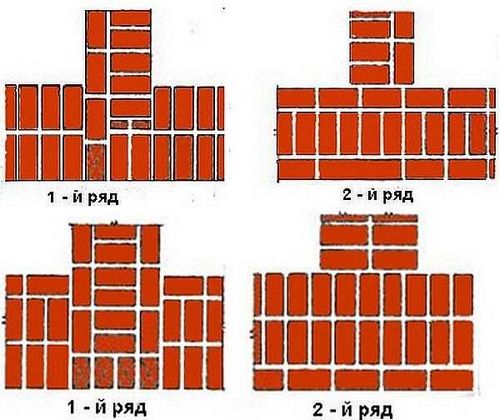

Примыкание стен при таком способе тоже происходит с первязкой. Так обеспечивается повышенная прочность примыкания простенков. Схемы — на фото ниже.

Кирпичная кладка своими руками: виды, фото и видео

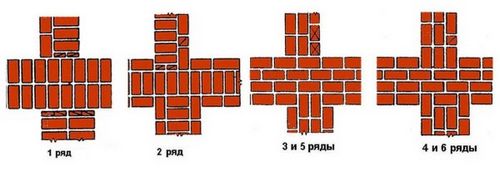

Схемы кладки примыкающих стен

Схемы кладки углов

И снова о том, как класть углы, но уже при многорядной перевязке. Если стена в один кирпич, четные и нечетные ряды (кроме первого) одинаковые.

Кирпичная кладка своими руками: виды, фото и видео

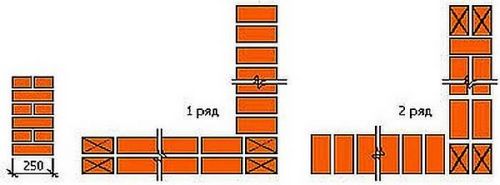

Схема кладки угла в 1 кирпич при многорядной перевязке

Все это вы увидите в видео.

Если стена в 1,5 кирпича, в первый и второй ряды с тычковыми, но расположенными то в наружной, то во внутренней версте. Третий и четвертый ряды — исключительно кладутся на ложок.

Кирпичная кладка своими руками: виды, фото и видео

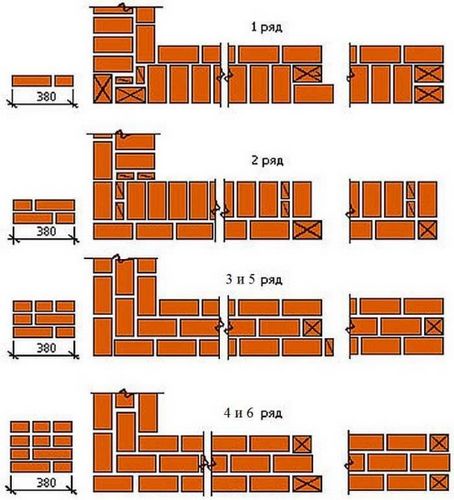

Схема кладки угла в 1,5 кирпича при многорядной перевязке

Пятый ряд кладут аналогично третьему, шестой — четвертому. Далее система повторяется. Временами требуется не многорядная (с 5-ю ложковыми ядами), а трехрядная система. Тогда с пятого ряда клака повторяется.

Раствор для кирпичной кладки

Кирпич кладут на цементно-песчаный раствор. Цемент используют не ниже М400, песок — чистый, овражный. Пропорции для указанной марки — 1 к 4 (для м500 — 1:5). Замес делают вручную или при помощи бетономешалки, но порядок не меняется.

Сначала просеивают песок, в него добавляют связующее, все в сухом состоянии перемешивается до достижения однородного цвета. Потом доливают воду. Ее количество 0,4-0,6 части, но смотрят по пластичности раствора. С пластичным раствором работать удобнее, чем с жестким, но при кладке пустотелого кирпича в этом случае сильно повышается расход раствора: он заполняет пустоты. В этом случае более практично делать жесткий раствор.

Кирпичная кладка своими руками: виды, фото и видео

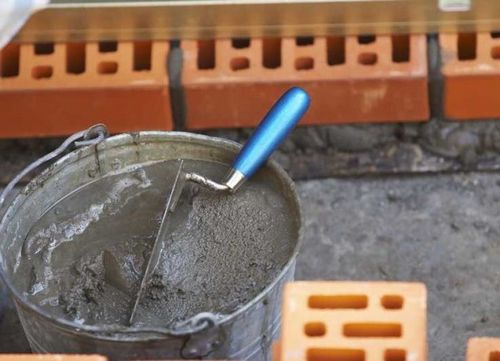

От консистенции раствора зависит техника кладки кирпича

Для улучшения пластичности и более удобной работы, в состав добавляют известь, глину или жидкое моющее средство (можно мыло для рук, есть в больших фляжках). Количество добавок совсем невелико — не более 0,1 части, но характеристики раствора улучшаются значительно: его проще укладывать, он дольше не расслаивается.

Сразу стоит предупредить: не замешивайте сразу большие объемы. Замес необходимо использовать на протяжении двух часов. И в последние пол часа работать с ним может быть сложно: может начаться отделение воды, а может — начать схватываться. Зависит это от погодных условий и качества цемента, от тщательности замеса. Если кладка кирпича своими руками — ваш первый опыт в этой области, получаться будет медленно. Потому лучше порции раствора делать небольшими.

Кирпичная кладка своими руками: виды, фото и видео

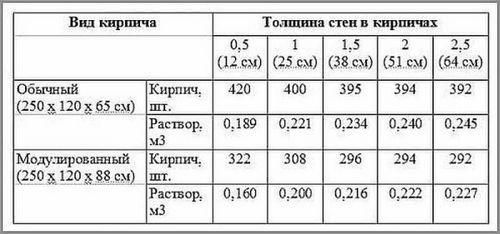

Примерный расход раствор

Часто у новичков, планирующих класть кирпич самостоятельно, возникает вопрос: при какой температуре можно работать. Без специальных добавок работать можно при плюсовых температурах. В лучшем варианте — не ниже +7°C. Этот тот порог, при котором цемент нормально схватывается. При более низких температурах процесс твердения практически останавливается, в результате раствор может крошиться, а прочность стены будет низкой. Чтобы снизить планку есть специальные противоморозные добавки, но стоимость такого раствора уже высока: цена этих присадок немалая.

Техника кладки кирпича

Перед использованием раствор перемешивают, так как тяжелые частицы могут опуститься вниз, а вода подняться наверх. Перемешанный раствор накладывают в ведра и переносят к месту кладки, где его распределяют. Сразу кладут полосу раствора — постель  — для одного ряда. Под тычковый ряд ширина постели 200-220 мм, для ложкового  — 80-100 мм. Если шов заполняется полностью, от края отступают порядка 10-15 мм, высота раствора — 20-25 мм, что при кладке обеспечивает шов в 10-12 мм. Перед установкой кирпича, раствор выравнивается кельмой.

Есть три техники ведения кирпичной кладки. На жестком малопластичном растворе используют технику «вприжим». При этом швы заполняются полностью. Если раствор пластичный, используют технику «вприсык».

Техника кирпичной кладки «вприсык»

Как уже говорили, этот способ кладки кирпича используют при пластичном растворе. Он должен быть подвижным, легко наносится и смещаться. Достигается это добавлением присадок. Выкладывать раствор можно сразу на вся поверхность стены: присадки позволяют продлить время до начала схватывания.

Постель кладется толщиной около 20 мм, от края остается отступ порядка 15-20 мм. Такой отступ позволяет избежать выдавливания раствора на лицевую поверхность, но при этом края швов остаются часто незаполненными. Это значительно снижает прочность стены, потому в регионах с сейсмической активностью кладка верстовых рядов (наружного и внутреннего) таким методом запрещена.

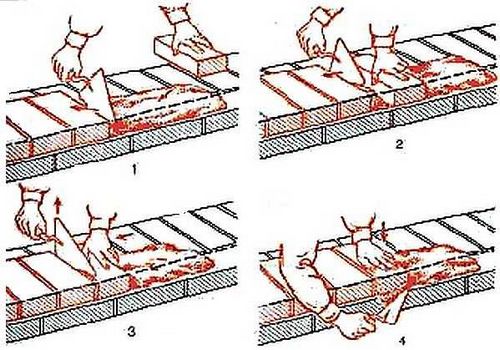

При кладке ложкового ряда берут кирпич, держа его с небольшим наклоном. Подводя к уже уложенному, на расстоянии 8-10 см начинают краем (тычком) подгребать раствор. При стыковке получается, что шов уже частично заполнен. Кирпич придавливается немного вниз (осаживается), прижимая его к постели. Излишки снимаются кельмой и отправляются или в ведро, или на стену.

Кирпичная кладка своими руками: виды, фото и видео

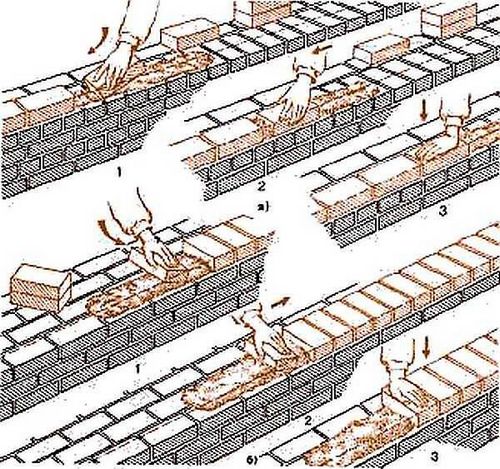

Техника кладки кирпича «вприсык»

При такой технике часто получается, что вертикальные швы заполнены лишь частично. Потому этот метод называется еще «пустошовка». Их заполняют при укладке постели для следующего ряда. Если техника пока не очень отработана, заполнять швы лучше до укладки следующего ряда: пустоты снижают прочность и теплоизоляционных характеристики.

При кладке тычкового ряда все точно также, только подгребают раствор ложковой гранью. Забутка укладывается, как и тычковые ряды, а потом прижимается ладонью. Необходимо следить чтобы все камни находились на одном уровне. Делают это при помощи строительного уровня, а вертикальность стены проверяют отвесом каждые 3-4 ряда.

Техника «вприжим»

При работе с пустотелым кирпичом используют, как правило, жесткие растворы. В этом случае используется кладут кирпич техникой «вприжим». В этом случае работать приходится еще и кельмой.

Постель укладывают на расстоянии 10 мм от края, толщина по-прежнему около 20 мм. Так как тянется такой состав плохо, его подгребают к краю уложенного кирпича ребром инструмента. Левой рукой берут кирпич и прижимают его к кельме, одновременно выдергивая ее вверх. При этом продолжают давить кирпичом, добиваясь требуемой толщины шва (10-12 мм).

Кирпичная кладка своими руками: виды, фото и видео

Техника «впритык»

Излишки раствора подбираются кельмой. Уложив несколько фрагментов, берут уровень проверяя горизонтальность ряда, постукиванием ручки кельмы выправляя положение. Выдавившийся при том раствор подбирают. Получается плотная кладка, но процесс занимает больше времени: требуется более количество движений.

Вприсык с подрезкой

Средний по производительности метод — вприсык с подрезкой швов. При этом методе постель раскладывается близко к краю (10 мм), как при кладке вприжим, а методика кладки — вприсык: загребли кирпичом раствор, поставили, придавили, сняли излишки. Если стену впоследствии не планируется ничем отделывать, через несколько рядов необходимо брать расшивку — специальный инструмент и придавать швам требуемую форму (выпуклую, вогнутую, плоскую).

Как видите, это своеобразный симбиоз. Чтобы работать было удобнее, раствор делают тоже с «промежуточной» пластичностью. Если он будет слишком жидким, он будет стекать по стене, оставляя потеки, потому его нужно замешивать чуть плотнее, чем при кладке вприсык.

Кирпичная кладка своими руками: инструменты, порядок и особенности

Теперь, как класть кирпич своими руками вы имеете представление, необходимо поговорит о порядке действий а также некоторых технических нюансах.

Кирпичная кладка своими руками: виды, фото и видео

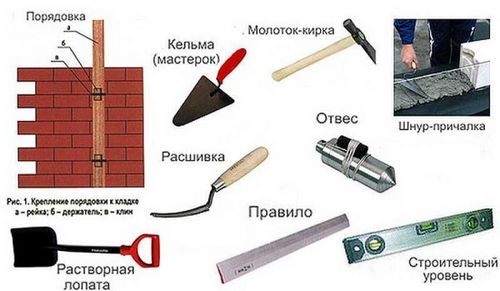

Примерный перечень инструментов для кирпичной кладки

Начнем с инструмента. Нужны будут:

  • кельмы каменщика — наносить и разравнивать раствор на кирпичи;
  • бетономешалка или емкость для замеса раствора;
  • растворная лопата — для замеса и периодического перемешивания;
  • два-три ведра для раствора;
  • отвес- проверять вертикальность стен и углов,
  • строительный уровень — для проверки горизонтальности кладки ряда;
  • шнур-причалка — для отбивки рядов;
  • расшивки (для формования швов);
  • молоток-кирка для отбивки неполномерных кирпичей (половинок, 3/4 и чекушек — 1/4);
  • правило — металлическая или деревянная ровная планка для проверки плоскости стены.

Далее речь об особенностях технологии. Первое: перед использованием кирпич желательно замачивать. Особенно актуально это в жаркую сухую погоду. Тогда он будет меньше «тянуть» влагу из раствора. Если же влаги окажется недостаточно, цемент не сможет набрать требуемой прочности, что скажется на прочности здания.

Кирпичная кладка своими руками: виды, фото и видео

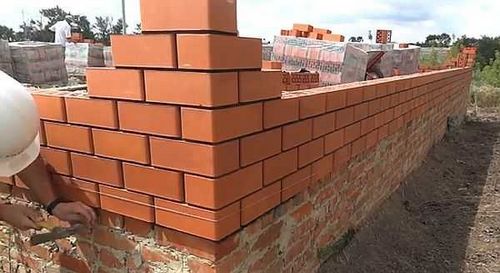

Сначала выгоняют два угла, потом их связывают несколькими рядами кирпичной кладки

Второе: первыми выгоняются углы. Сначала два первых. Их связывают 2-3 рядами кирпича по выбранной схеме кладки. Потом выгоняется третий угол. Второй и третий тоже связываются несколькими полноценными рядами. После ставится четвертый угол и периметр замыкается. Так и следует возводить стены, обходя их по периметру, а не выгонят стены по очереди. Это — одна из самых распространенных ошибок.

Третье: есть две технологии контроля рядов. Первая — в швы углов вставляются гвозди, к которым привязываются шнурки-лески. Его нужно натянуть так, чтобы отмечал он верхнюю грань кирпича, а также ограничивал наружную (и при необходимости внутреннюю) поверхность стены.

Кирпичная кладка своими руками: виды, фото и видео

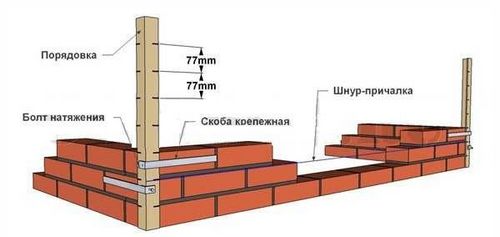

Порядовка для крепления шнура-причалки

Второй способ — использовать деревянные или металлические порядовки. Это ровная планка или уголок, на котором каждые 77 мм нанесены метки — риски на дереве или пропилы на металле. Они отмечают требуемую толщину ряда: высота кирпича+шов. Устанавливаются они при помощи плоских монтажных скоб, которые вставляются в шов. При необходимости их потом просто вынимают и переставляют выше.

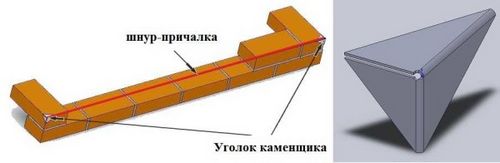

Есть еще один способ — уголок каменщика. Он имеет с одной стороны прорезь, в которую заводится  причалка. «Сажается» на угол на раствор.

Кирпичная кладка своими руками: виды, фото и видео

Отбивка ряда при помощи уголка каменщика

Недостаток этого способа такой же, как и просто гвоздя в шве: высота ряда должна контролироваться «вручную» при выведении углов. При недостатке опыта (а где его взять, если кирпичная кладка своими руками ведется впервые) это сложно. Имея (сделав самостоятельно) порядовку все проще.

Четвертое: подготовка неполномерных кирпичей. Как вы видели, при кладке используют половинки, трехчетвертные кирпичи и чекушки — 1/4 части. Чтобы работа не тормозилась, перед началом кладки требуется подготовить их. Это делают при помощи молоточка-кирки. При подготовке требуется высокая точность в размерах, иначе собьется перевязка. Чтобы длину контролировать было легче, на ручке делают отметки соответствующей длины. Приложив ручку к кирпичу, на нем делают отметки на обоих сторонах ложка. Затем приложив к отметке лезвие кирки, по обратной стороне бьют молотком, делая зарубки. Сделав зарубки на обоих ложках, сильным ударом кирки разламывают кирпич.
