Все чаще для дымоотведения в системе, используется коаксиальный дымоход для газового котла. При правильном монтаже, коаксиальная труба выполняет одновременно две задачи: отвод продуктов сгорания и обеспечение достаточного потока воздуха для функционирования отопительной установки.

Содержание:

Коаксиальный дымоход для газового котла с закрытой камерой сгорания – устройство, принцип работы и правила установки

Существует несколько типов дымоходов, отличающихся материалом и конструкцией, а также различными техническими характеристиками.

Коаксиальный дымоход – что это

Коаксиальный дымоход представляет собой простую конструкцию. По сути, это просто две трубы разных диаметров, вставленных одна в другую, таким образом, чтобы между стенками наружного и внутреннего контура был просвет в несколько см.

Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:

  • Коллективные коаксиальные дымоходы для газовых котлов – изготавливаются исключительно в заводских условиях, устанавливаются в процессе строительства здания. Для увеличения характеристик тяги, имеют внутренний слой теплоизоляции.
  • Индивидуальные системы – дымоходы, предназначенные для бытового применения и подключения к одному прибору отопления. В основном применяются пластиковые дымоходы для конденсационных котлов, что обусловлено их низкой стоимостью. Двухканальные трубы из нержавейки используются намного реже.

Эффективность системы дымоотведения во многом зависит от правильного выбора трубы. Сначала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.

Принцип работы коаксиального дымохода

Коаксиальная труба предназначена для одновременного отведения продуктов сгорания и забора воздуха с улицы. Процесс циркуляции газов осуществляется по двум каналам.

Принцип работы дымохода следующий:

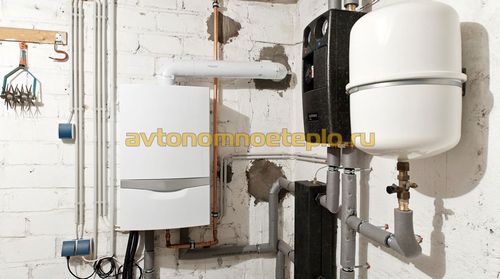

  • Коаксиальный дымоход для газового котла с закрытой камерой сгорания – устройство, принцип работы и правила установки

    По наружному каналу осуществляется забор воздуха с улицы. Проходя по трубе, воздушные массы нагреваются от внутреннего канала, по которому отводятся продукты сгорания. Воздух поступает в закрытую топочную камеру уже подогретым, что существенно уменьшает расход газа и способствует увеличению КПД оборудования.Наружный канал одновременно выступает как система охлаждения, снижая температуру на поверхности наружной трубы. В результате, становится возможной установка коаксиального дымохода в деревянном доме, без значительных работ по обеспечению защиты от возгорания.

  • Внутренний канал служит для отведения продуктов сгорания. Для улучшения характеристик тяги, в некоторых конструкциях вертикальных коаксиальных дымоходов для газовых котлов, используется система утепления. В таких системах, вместо двух каналов используется три, один из которых заполняется базальтовым утеплителем.

Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.

На какие котлы можно ставить коаксиальную трубу

Дымоходы коаксиального типа предназначены для подключения к конденсационным и турбированным котлам, имеющим закрытую камеру сгорания, с принудительной или естественной системой дымоотведения.

Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.

Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.

Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.

Коаксиальный дымоход для газового котла с закрытой камерой сгорания – устройство, принцип работы и правила установки

Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.

Виды коаксиальных труб дымоудаления

Выбирая коаксиальную трубу под газовое оборудование, следует помнить, что для котлов некоторых марок подойдут только фирменные дымоходы, изготовленные той же компанией, что и сам агрегат. Viessmann, Buderus, Baxi – все эти компании производители изготавливают технику с нестандартными размерами выходных патрубков. Поэтому, оптимальным для изготовления системы дымоотведения, считается использование фирменных комплектующих деталей.

Во всех остальных случаях, выбор в основном сводится к подбору подходящего материала трубы. Конструкция систем изготавливается из алюминия, нержавеющей стали и пластика. В отечественных условиях, наиболее востребованными остаются пластиковые трубы и изделия из нержавейки.

Двухканальные пластиковые дымоходы

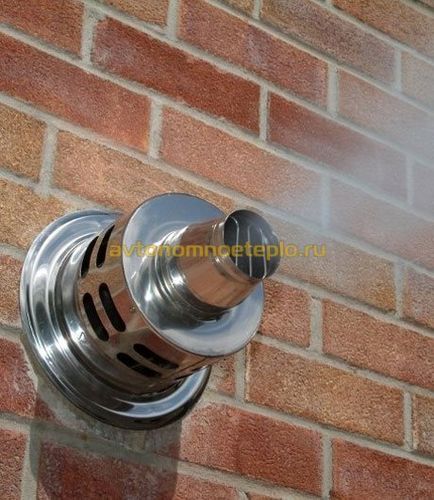

Коаксиальный дымоход для газового котла с закрытой камерой сгорания – устройство, принцип работы и правила установки

Пластиковые дымоходы изготавливаются из специального термоустойчивого материала, выдерживающего максимальную температуру нагрева до 205°С. Трубы подключают к конденсационному оборудованию газового типа. Преимущества пластика:

  1. Небольшой вес.
  2. Низкая стоимость.
  3. Простой монтаж.

В качестве недостатков можно выделить относительно малый срок службы коаксиальных дымоходов из пластика, а также ограничения, связанные с возможностью подключения к обычным газовым котлам. Допускается использование системы только в условиях низкотемпературного режима газоотведения.

Коаксиальные трубы из нержавейки

Нержавеющая сталь, используемая при изготовлении дымохода, является кислотоустойчивой и выдерживает большую, чем пластиковая труба температуру, до 550°С. Производители предлагают дымоходы двух конструкций:

  • Коаксиальный дымоход для газового котла с закрытой камерой сгорания – устройство, принцип работы и правила установки

    Неутепленные коаксиальные трубы из нержавеющей стали – имеют простую конструкцию. Внутренняя труба кислотоустойчивая. В качестве минусов можно отметить необходимость утепления двухканального дымохода из нержавейки, для снижения объема выпадающего конденсата. В числе преимуществ: длительный срок эксплуатации системы и возможность бытового и промышленного применения.

  • Утепленные коаксиальные трубы из нержавеющей стали – системы, наиболее часто используемые для монтажа коллективного вертикального дымохода. Утепленная конструкция имеет улучшенные аэродинамические свойства. Допускается подключение котлов с принудительной и естественной системой удаления дымовых газов.Вертикальная система коаксиального дымохода с забором воздуха не из помещения, монтируется на этапе строительства здания. Расчет коллективной трубы выполняется в проектной организации. Срок эксплуатации дымохода не менее 30 лет.

При выборе коаксиальной трубы, в первую очередь руководствуются рекомендациями производителей отопительного оборудования, указанными в технической документации.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 2.04.08-87 и 2.04.05-91. Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

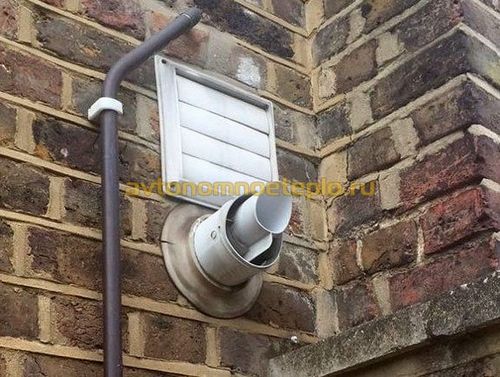

  • Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
  • Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
  • Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
  • Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
  • Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
  • Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
  • Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
  • Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Требования относительно безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому, перед приобретением и монтажом, следует получить консультацию специалиста.

Варианты монтажа

В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.

Горизонтальная установка коаксиальных труб

Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать.

Коаксиальный дымоход для газового котла с закрытой камерой сгорания – устройство, принцип работы и правила установки

Дополнительно рассчитываются следующие параметры:

  • Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
  • Количество поворотных муфт на участке не должно превышать 2 шт.
  • Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

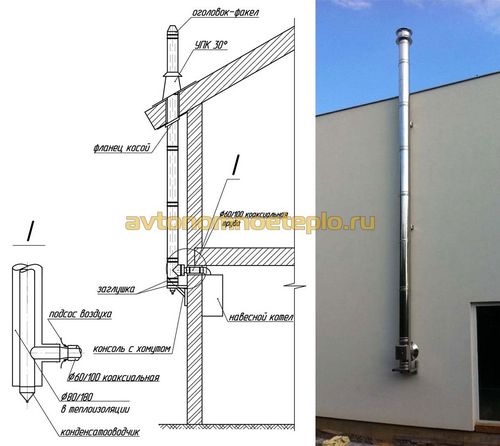

Вертикальный монтаж двухканальной трубы

Вертикальный монтаж дымохода предусматривает два способа подключения:

  • Коаксиальный дымоход для газового котла с закрытой камерой сгорания – устройство, принцип работы и правила установки

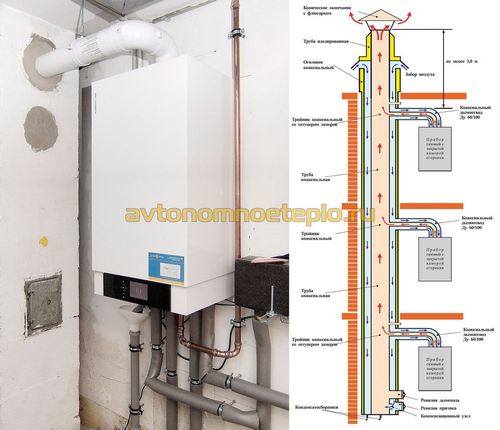

    Каскадная схема подключения коллективных дымоходов конденсационных котлов. В одну трубу подключается сразу несколько отопительных агрегатов. Каскадная схема применяется в многоквартирных домах. Дымоход устанавливают снаружи или внутри здания.Вертикальная установка трубы производится только после тщательных расчетов и изготовления проектной документации, с учетом правил, изложенных в СП 60.13330.2012.

  • Индивидуальное подключение – максимальная длина вертикальной коаксиальной системы отведения продуктов горения – 7 м., что позволяет установку в двухэтажном здании. В доме из газобетонных блоков трубу устанавливают исключительно внутри строения. Стены здания не могут выдержать большую нагрузку на стены.В кирпичных домах, систему дымоудаления устанавливают внутри и снаружи здания. В любом случае, проводится обязательная теплоизоляция дымохода коаксиального типа.

Как правильно установить коаксиальную трубу дымохода

Существуют общие правила и нормы, помогающие установить трубу дымохода таким образом, чтобы избежать дальнейших проблем в эксплуатации. Рекомендации отдельно оговаривают:

  1. Вывод системы через стену.
  2. Подключение к котлу.
  3. Возможность удлинения двухканальной системы.
  4. Защиту от обледенения и ветра.

Вывод дымохода коаксиального типа через стену

Вывести коаксиальную систему дымоотведения через стену, на самом деле достаточно просто. Сложность составляет определение оптимального места, для выполнения данной задачи. Предъявляются требования пожарной безопасности к расположению коаксиального дымохода. Некоторые нормы описаны в СП 60.13330.2012.

  • Рекомендуемый угол наклона горизонтального участка 3° в сторону отопительного прибора. Если установлен конденсатоотводчик, допускается выполнить уклон в другую сторону.
  • Максимальная длина горизонтального участка коаксиальной трубы от 3 до 5 м, в зависимости от технических параметров установленного котла. На всем протяжении дымохода не может использоваться более двух углов.
  • Узел прохода через кирпичную стену делается с зазором в 1 см. Щель не уплотняется негорючим материалом и закрывается специальной накладкой.
  • Узел прохода через деревянную стену расширяется на 5 см, по сравнению с диаметром трубы. В полученный зазор укладывается базальтовый утеплитель. В качестве альтернативы, заделать дыру вокруг коаксиального дымохода в деревянной стене дома, можно специальной огнеупорной монтажной пеной.
  • Устанавливается тройник с конденсатосборником и ревизионным каналом для прочистки.
  • Концентрация отработанных газов при подключении коаксиального дымохода невелика. Но для обеспечения безопасности, рекомендуется, чтобы минимальное расстояние выхода коаксиального дымохода над уровнем земли было не ниже чем в 2 метра от грунта. Так, можно полностью нивелировать незначительную опасность продуктов сгорания газа.

Монтажные работы проводятся в согласии с предоставленной производителем инструкцией.

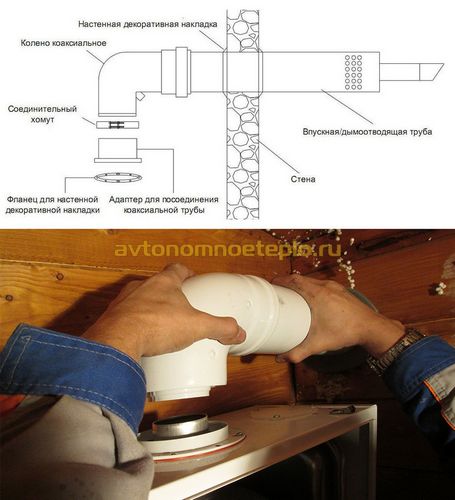

Как подключить двухканальный дымоход к котлу

Одна из распространенных ошибок при подключении коаксиальной системы дымоудаления – это использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Нормы предписывают использовать специальный адаптер для подсоединения. Запрещается устанавливать самостоятельно изготовленный патрубок из отрезка нержавеющей трубы.

Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.

Как удлинить коаксиальную трубу

Не всегда удается установить котел таким образом, чтобы дымоход был не более 1 м. В некоторых случаях потребуется наращивание трубы по длине. Собирается конструкция по принципу «папа-мама». Трубы монтируются по конденсату. Для углов используют поворотные муфты на 45° и 90°.

Герметизировать стыки с помощью силикона запрещается. В переходниках установлены уплотнительные резинки, выдерживающие нагрев до 250°С. Во время монтажа требуется максимально снизить количество поворотов и углов, чтобы обеспечить лучшую тягу. На всей протяженности устанавливают крепежные хомуты.

Как уберечь коаксиальную систему отвода газов от обледенения

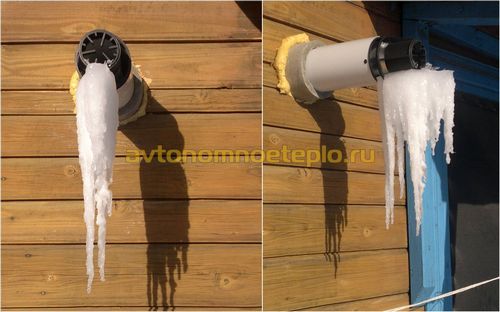

Сосульки на оголовке указывают на явные нарушения во время проведения монтажных работ. Как правило, если проектные расчеты и последующая установка выполнены правильно, вероятность обледенения отсутствует.

Можно дополнительно защитить дымоход от образования наледи следующим образом:

  • Антиобледенительная насадка – узел, помогающий устранить проблему замерзания трубы, даже при неправильно выполненном монтаже.
  • Если в конструкции трубы отсутствует конденсатоотводчик, наклон должен быть выполнен в сторону котла, что приведет к стеканию конденсата в тройник и специальный сборник. Когда, несмотря на соблюдение уклонов, на оголовке все равно образуется иней – это указывает на неправильно выполненные расчеты. Если конденсатоотводчик установлен, потребуется защитить кирпич от продуктов сгорания газа, выдвинув оголовок трубы на 50-60 см от стены.
Коаксиальный дымоход для газового котла с закрытой камерой сгорания – устройство, принцип работы и правила установки

При использовании индивидуальных коаксиальных дымоходов в малоэтажном жилом строительстве, монтаж противообледенительной насадки является обязательным.

Максимальная мощность котла, допустимого для подключения к коаксиальному дымоходу – 40 кВт. Установка оборудования, с большими параметрами производительности, приводит к недостаточной тяге, усиленному продуцированию конденсата и обледенению.

Как защитить двухканальный дымоход от ветра

Задувание котла, наличие обратной тяги недопустимо. Если не защитить систему от ветра и сквозняка, продукты сгорания попадут в помещение, что зачастую приводит к отравлению жильцов угарным газом.

Избежать обратной тяги можно следующим образом:

  • Установка ветрозащиты и диафрагмы.
  • Правильное расположение трубы под окном, относительно дверных проемов и окружающих зданий.

Расстояние от окна, на внешней стороне стены, не менее 1 м. Если расположить дымоход ближе, то при открытии оконного проема будет образовываться сквозняк.

В местности, с сильным и устойчивым ветром, установка ветрозащиты является обязательной, а не рекомендуемой мерой.

Плюсы и минусы коаксиальных систем дымоудаления

Определенные достоинства и недостатки есть у каждой системы дымоотведения, без исключения. Решая, насколько оправдано применение коаксиальной трубы, следует обратить внимание на несколько важных факторов:

  1. Себестоимость конструкции и монтажа.
  2. Преимущества и недостатки.
  3. Тип котла.

Стоимость коаксиального комплекта для дымохода

По сравнению с обычной трубой из нержавейки, коаксиальный дымоход стоит дороже. Стандартный метровый комплект обойдется приблизительно в 3000 руб. Каждый дополнительный метр для удлинения, еще в 1800-2000 руб. Колено и уплотнительная резинка в 1500 и 300 руб. соответственно.

В целом, сборка системы, при условии, что подключение будет выполняться самостоятельно, обойдется от 6 до 10 тыс. руб. Удовольствие не из дешевых. Для некоторых видов газового оборудования, альтернативы установки коаксиальной трубы не существует. К примеру, использовать обычный дымоход для конденсационного котла отопления запрещается.

Некоторые, желая снизить стоимость системы дымоотведения, используют подручные средства. В интернете можно найти видео и статьи о том, как применяют канализационные трубы в качестве дымохода для конденсационного котла, что является опасным и приводит к отравлению жильцов дома угарным газом.

На безопасности лучше не экономить и покупать ту дымоходную трубу, которую рекомендует устанавливать производитель отопительного оборудования.

Преимущества дымохода из коаксиальных труб

Главным достоинством коаксиальной системы дымоотведения является то, что в процессе эксплуатации газового котла, сжигается воздух, взятый не из помещения, а с улицы. В результате, снижаются требования к вентиляции помещения и общей площади комнаты, используемой под котельную.

Существующие нормы разрешают устанавливать котел в непроветриваемом помещении, так как необходимость в вентиляции котельной минимальна. Если сравнить, то котел с закрытой топочной камерой, использует во время работы столько же кислорода из помещения, сколько необходимо для горения одной конфорки газовой плиты.

Основные преимущества коаксиальной трубы от обычного дымохода заключаются в следующем:

  • Скорость монтажа.
  • Возможность применения практически для любого отопительного оборудования.
  • При условии правильного монтажа, хорошие показатели характеристик тяги.
  • Возможность применения для многоквартирных домов.

Учитывая достоинства двухканальных конструкций, не удивительно, что такие системы получили широкое распространение.

Недостатки двухканальных труб

У двухканальных труб есть свои недостатки:

  • Требуется согласование с санэпиднадзором. Во время работы выделяется большое количество токсичного конденсата. Выливать его в землю запрещено. Допускается утилизация в специально отведенных местах.На практике, если установить двухканальную конструкцию в частном доме, то все возможные претензии будут сведены к пожеланиям хозяевам дома, от представителей газовой службы, утилизировать конденсат правильным образом. Для коллективных систем придется получить разрешение у санэпиднадзора.
  • Большое количество конденсата. Как не изолируй двухканальную трубу, количество продуцируемого конденсата будет все равно большим. Даже небольшие нарушения во время монтажа, приводят к оледенению выходного отверстия, снижения характеристик тяги и т.п. Устанавливая коаксиальный дымоход, потребуется изолировать трубу от образования конденсата.

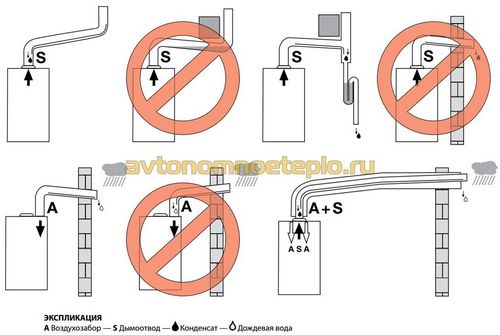

Типичные ошибки при монтаже и эксплуатации

Главной ошибкой до сих пор остается самостоятельное подключение трубы человеком, не имеющим специальных навыков. Основной рекомендацией специалистов по монтажу является приглашение для проведения работ лицензированных рабочих, способных выполнить расчеты и смонтировать конструкцию без нарушений.

Как показывает практика, определенные нарушения встречаются чаще других:

  • Неправильный расчет системы – существует прямая зависимость температуры на выходе от длины трубы. Превышение предельных расстояний приводит к охлаждению выходящего дыма настолько, что он не в состоянии нагреть скапливающийся конденсат. В результате, на оголовке образовываются сосульки.
  • Несоблюдение противопожарных норм. Длина горизонтального участка трубы снаружи деревянного здания увеличивается до 60 см. Обязательно делаются противопожарные зазоры.
Коаксиальный дымоход для газового котла с закрытой камерой сгорания – устройство, принцип работы и правила установки

В качестве отдельного момента можно выделить отсутствие защитных узлов и элементов, которые несколько удорожают себестоимость конструкции, но увеличивают эффективность системы дымоотведения.

Обязательным составляющим вертикальной системы является комплект для слива конденсата, а также клапан для увеличения тяги. Горизонтальным конструкциям необходима ветровая защита, диафрагма, а также модуль антиобледенения.

Правильный расчет и квалифицированное проведение работ, в согласии с существующими СНиП и СП, гарантирует эффективную работу коаксиального дымохода на протяжении всего срока эксплуатации.
