Распределительные коробки для скрытой проводки представляют собой значимый компонент одной из наиболее распространенных методик установки электропроводки в жилых помещениях и домах. Окроме того, правильная установка этого элемента в сочетании с адекватным выбором электрической схемы и подходящим сечением проводов является одним из ключевых факторов обеспечения безопасности вашей электрической системы в целом.

Именно правильный монтаж этого элемента в комплексе с правильным выбором электрической схемы и сечения проводов является одним из важнейших элементов в общей системе безопасности вашей электрической сети. Поэтому его правильному монтажу следует уделить пристальное внимание.

• Виды распаячных коробок
• Монтаж распаячных коробок Выбор места установки распределительной коробки
• Монтаж распределительной коробки

• Вывод

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

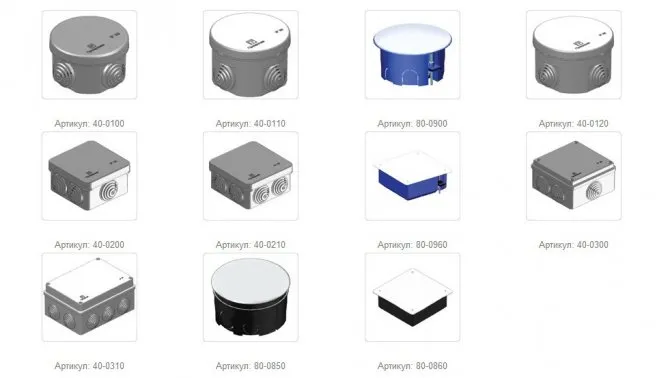

На фото представлены различные виды распределительных коробок

Итак:

• Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
• Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
• Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
• Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Обратите внимание! Почти все коробки распределительные для скрытой проводки, представленные на рыке, имеют степень пылевлагозащищенности на уровне IP54 или IP55. Но можно встретить и модели с IP 20 и ниже. При этом нормы ПУЭ для скрытой проводки в несгораемых конструкциях требуют норму не ниже IP24. Поэтому на этот аспект следует обратить внимание.

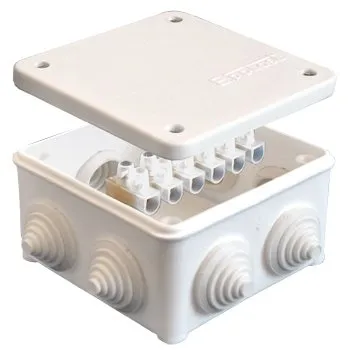

Распределительная коробка с клеммником

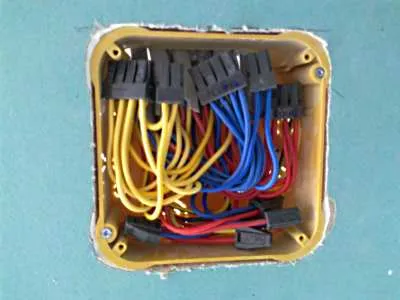

• Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
• Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Устройство распаечной коробки

Распаечные (распределительные) коробки предназначены для размещения и защиты соединений электропроводки. После установки розетки в подрозетник к ней нужно подключить электропитание. Так как проведение отдельных кабелей к каждому потребителю нецелесообразно, в большинстве случаев коммутация выполняется от магистрального провода. Данный способ является наиболее безопасным и эстетически аккуратным.

Для обеспечение удобства сервисного обслуживания распаечные коробки необходим устанавливать в легкодоступных местах. Доступ к кабелям должен быть беспрепятственным и быстрым. Во влажных помещениях (душевых и ванных комнатах) подобные приспособления размещаются на поверхности наружной, а не внутренней стены.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Где монтируют распаячные коробки

Итак:

• Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
• Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
• С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

• Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
• После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

Обратите внимание! Провода следует заводить с таким расчетом, чтобы обеспечить запас провода. Это требует п.2.1.22 ПУЭ. Необходимо для повторного соединения проводов.

В соединительной коробке следует обеспечить запас провода

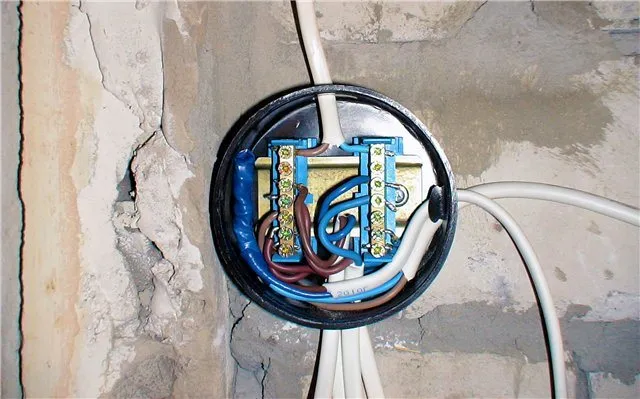

• Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Обратите внимание! Провода следует соединять методом винтового соединения, опрессовки, сварки или пайки. Метод скрутки недопустим. И сколько бы не выступали «старые» электрики, надежность этого способа соединения непостоянна и со временем может привести к пожару.

• Теперь наша коробка распаячная для скрытой проводки может быть закрыта и введена в эксплуатацию. При этом, благодаря крышке, она обеспечит свободный доступ к контактным соединениям и возможность отключения от сети поврежденного участка.

Процесс формирования отверстия

Сделать отверстие можно разными способами и многое здесь зависит от материала стен. Легче всего работать по газосиликату, немного труднее по кирпичу и самый трудный вариант — бетон.

Способы такие:

1. Сверление отверстий коронкой.
2. Сверление отверстий в стене буром диаметром 10-12 мм по контуру подрозетника с последующим выламыванием (выдалбливанием) материала стены зубилом.
3. Ручной способ — с помощью молотка и зубила (скарпели).

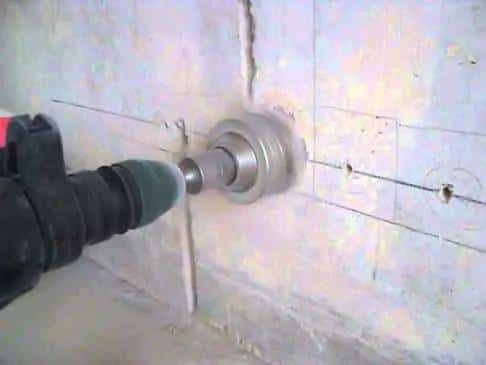

Установка подрозетников, сверление отверстий коронкой

Надо отметить, что ручной способ используется практически всегда, даже если работы по формированию отверстия выполнялись с помощью коронки.

Отверстие в стене из газосиликата (пеноблока) можно сделать коронкой по кирпичу. Засверливаемся в стену на глубину коронки и затем выламываем зубилом ненужный кусок стены — отверстие готово. При этом необходимо подштробить (углубить) место для кабеля перед входом в подрозетник. Если подрозетник прямоугольный или квадратный (для блока розеток) лучше выдолбить отверстие молотком и зубилом — по газосиликату это сделать нетрудно.

При установке подрозетников в кирпичной стене отверстие делается любым из трех способов. Если вы работаете перфоратором и коронкой, то лучше не использовать стандартный режим — сверление+удар. После отметки центровочным сверлом коронки отверстия включите перфоратор в режим дрели и начинайте сверление. Но даже при самом аккуратном сверлении коронку будет периодически заклинивать, особенно при работе по силикатному кирпичу. При больших объемах работы таким способом можно угробить перфоратор или выломать зубья у коронки.

Установка подрозетников в бетонной стене требует другого подхода. О коронках по кирпичу и бетону лучше забыть. Можно воспользоваться алмазной коронкой — она хорошо режет и бетон и арматуру. Недостаток такой коронки — высокая цена.

Видеообзор, коронка для сверления стен

При работах по кирпичу и бетону коронки используются не всегда. Перфоратор уже на третьем отверстии прилично нагревается (особенно в жару), приходится делать перерыв на ожидание — пока тот остынет. Если в квартире много электроточек и нужно сделать, скажем, 50 отверстий, то с перерывами это может растянуться на несколько часов. Поэтому коронки используются в основном по газосиликату (иногда по красному кирпичу) или в случае небольшого количества отверстий. В остальных случаях работы производятся по второму методу: отмечается контур посадочного места, насверливают буром отверстия по всей размеченной области и выдалбливается перфоратором с насадкой (зубило, пика) лишний материал. Затем окончательно формируется отверстие молотком и зубилом таким образом, чтобы подрозетник свободно туда входил и даже был утоплен вглубь на 0,7-1см.

Вывод

Правильно установленная коробка распределительная для скрытой проводки является залогом не только надежности вашей электрической сети. Она обеспечит свободный доступ и возможность ремонта наиболее уязвимых мест любой сети – контактных соединений.

При этом она скроет инженерные сети от посторонних глаз и в случае повреждений исключит развитие пожара.

В большинстве случаев при устройстве электропроводки ее скрывают под слоем штукатурки. Этот способом является более безопасным и надежным: ведь провода, замурованные в стену, надежно защищены от механических воздействий, влаги и коррозии. Есть у такого способа прокладки и минусы – ее будет невозможно перенести в другое место, да и определить местонахождения кабеля при отсутствии схемы будет затруднительно.

Конструктивные особенности

На дне подрозетника должны укладываться петли запаса одного заземляющего и двух силовых проводников. Это необходимо на случай проведения ремонта, замены электропроводки и других электромонтажных операций. Из-за недостаточной длины провода придется удлинять путем скручивания, пайки или сварки. Каждый из этих способов может привести к изменению характеристик токоведущих компонентов в местах соединения.

Размещать петли на дне подрозетника следует таким образом, чтобы отрезки кабелей, защищенные от изоляции, не соприкасались. Образование резких заломов и перегибов крайне нежелательно. Рекомендуемый запас проводов составляет 20 см.

Что сначала, штукатурка или провода?

Когда сделать разводку электрики — до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:

1. Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
2. Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
3. Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
4. Далее прокладывается электропроводка и закрепляется на стене.
5. Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
6. После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
7. Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.

Но есть один момент в пользу того, что всю электрику надо проводить после того, как стены оштукатурят. Если будут прокладываться штробы в стенах, то это гораздо легче делать по слою штукатурки, например, на второй-третий день, когда он еще полностью не просох. Штробить бетон или кирпич займет больше времени, и пыли будет больше.

Установка подрозетников, процесс разметки

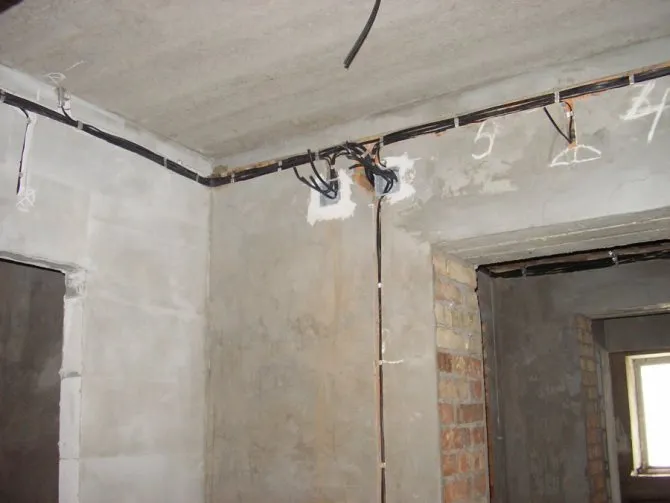

При разметке трассы попутно размечаются и места установки выключателей и розеток в квартире. Эти места размечаются согласно плану размещения розеток и выключателей (монтажной схеме).

Установка подрозетника заключается в высверливании (выдалбливании) посадочного отверстия, заведении кабеля через технологическое отверстие (лючок) и фиксации подрозетника в стене, чаще всего с помощью строительной смеси (цементный раствор, алебастр).

Способы разметки отверстий на стене не отличаются разнообразием. Самый лучший вариант — с помощью самого подрозетника.

Делаем так:

Вначале отмечаем на стене нижнюю (по вертикали) границу подрозетника от пола. Например, для всех розеток высота установки будет 40 см, для выключателей — 90 см. С учетом ширины корпуса розетки (выключателя) нижнюю границу подрозетника следует отметить чуть выше, примерно на 1см. Горизонтальные расстояния (отступы) от стен отмеряются рулеткой. Когда найден центр отверстия, мы прикладываем к стене подрозетник лицевой стороной и карандашом (маркером) обводим по нему контур. Далее мы высверливаем по этому контуру отверстие в стене на глубину подрозетника.

Если предполагается установить несколько розеток на одной линии (например, четыре), то тогда понадобятся установочные коробки со специальными соединительными муфтами. Такие коробки можно соединять в группы по несколько штук.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

• выше плинтусов на 15-20 см;
• ниже потолка и балок на 20-30 см;
• от углов на расстоянии 10 см;
• в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

• ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
• ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
• ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Важно! Учтите, что, согласно правилам, несущие стены штробить и делать в них сквозные отверстия не допускается. Поэтому вся проводка должна проходить только под слоем штукатурки.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно достаточно глубины 20-25 мм.

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Некоторые нюансы

Нужно отметить, что важную роль при заделке играет консистенция (текучесть) приготовленной смеси. Если смесь густая полноценно вмазать коробку вряд ли получится. В случае с цементом утопить подрозетник на нужную глубину будет тяжело, возможно придется подбивать его молотком и есть риск расколоть изделие. В случае с гипсом можно просто не успеть выполнить требуемые действия — вставить, замазать и выровнять. Лучше всего зарекомендовал себя гипсовый алебастр. Нужная консистенция смеси определяется опытным путем (индивидуально) — одна и та же консистенция смеси у двух разных людей может дать различные результаты.

Не рекомендую использовать гипсовую штукатурку (Ротбанд, Теплон) для заделки коробок. Работать с таким материалом довольно хлопотно:

• Штукатурка прилипает к шпателю и тянется за ним, что требует частого смачивания.
• Застывание смеси происходит очень неравномерно. Получается, что верхний слой штукатурки уже подсох, а нижние слои еще «текут», и при выравнивании поверхности происходит деформация заделанной области.

Эти две причины отнимают много времени. Использовать гипсовую штукатурку для вмазывания коробок можно, когда больше нет ничего под руками.

Как закрепить кабель в штробе

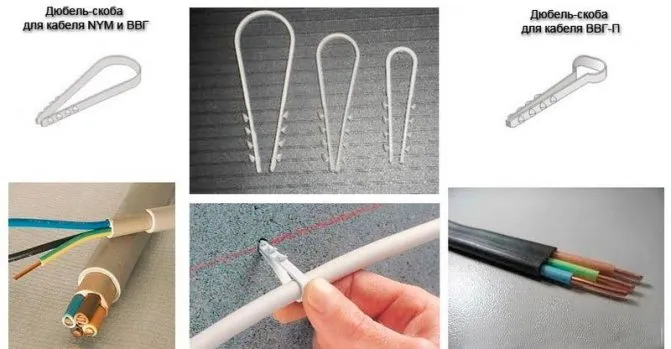

Перед оштукатуриванием все кабели должны быть прочно закреплены. Сделать это можно дюбель-скобами для которых в штробах заранее перфоратором сверлятся отверстия. Дюбели должны входить свободно, но вытащить их обратно сложнее, так как их хомуты расклиниваются.

По СНиП 3.05.06-85 расстояние между точками крепления пучков проводов делается не менее 0,5 м, одиночных кабелей – 0,9 м. При покрытии сухой штукатуркой — до 1,2 м. При поворотах трассы и в конечных точках они дополнительно закрепляются с обеих сторон изгибов.

Закрепить провод в штробе можно и обычной шпаклевкой. Чтобы он не провисал и не выпал пока смесь не застынет, его временно фиксируют кусочками гофры, вставляя их поперек канала как распорку. Подробнее об этом способе смотрите на видео:

Чем замазать штробы

После укладки кабеля в штробы их замазывают раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

• Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
• Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
• Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
• По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
• Шпателем проводят вдоль разводки, снимая излишки смеси.

Как найти проводку под отделкой

Иногда при ремонте требуется знать, где под штукатуркой проходит электропроводка. Например, если собираетесь сверлить стену и боитесь повредить кабель. Или надо найти повреждения проводки. Также, когда собираетесь перенести расположение розеток и выключателей, обнаружить провода поможет схема разводки. Но если схема не была сделана ранее, то определить, где скрытые провода, можно несколькими способами:

• мы уже знаем, что согласно СНиП, кабели всегда прокладывают только по прямым горизонтальным или вертикальным линиям, строго под 90°; поэтому от розеток или распредкоробок они могут идти только в этом направлении;
• уловить электромагнитные волны можно с помощью приборов, называемых искателями; наиболее распространенными и недорогими являются электростатические устройства, однако их используют только в сухих помещениях при отсутствии металлических конструкций; более надежными являются электромагнитные приборы, металлоискатели, мультиметры или сканеры;
• на небольших участках можно воспользоваться индикаторными отвертками со светодиодами или светозвуковой сигнализацией;
• использование обычных радиоприемников или микрофонов малоэффективно. Если вы и услышите помехи от электропроводки, то погрешность будет большая, +-15 см;
• найти провода без приборов можно, осмотрев стену – если штробы заделаны неаккуратно, на стене (без обоев) видны небольшие выступы. Это относится и к панельным домам. В них часто кабели шли на стыке плит стен и потолков.

Для определения места повреждения кабеля есть эффективный способ. В этом видео показано, как найти место короткого замыкания с помощью радиоприемника.
