Настоящий кирпичный камин выложить непросто, а вот установить в доме готовую топку и красиво ее облицевать при желании сможет каждый. Очень важно правильно подобрать место, подготовить прочное надежное основание, закрыть прилегающие стены негорючими материалами. Необходимо также продумать крепление трубы дымохода и обеспечить ее пожаробезопасность. При соблюдении технологии монтаж каминной топки своими руками не доставит никаких хлопот.

Содержание:

Монтаж каминной топки своими руками - инструкция!

Монтаж каминной топки своими руками

Вес топки и корпуса камина очень большой, поэтому основание под него должно быть максимально прочным и надежным. Особенно важно, чтобы это основание не имело перепадов по высоте, иначе конструкция неравномерно осядет, появятся трещины. Кроме того, прилегающие к топке стены следует выложить из негорючих материалов или обшить огнеупорным утеплителем и листами оцинковки.

Монтаж каминной топки своими руками - инструкция!

Чугунная каминная топка

На подготовительном этапе потребуется:

  • цементно-песчаный раствор;
  • кирпич;
  • металлическая сетка для армирования;
  • строительный уровень;
  • кельма;
  • утеплитель;
  • гидроизоляционный материал;
  • рулетка.

Видео — Монтаж камина пошагово

Шаг 1. Разметка под камин

Участок, где будет монтироваться камин, должен быть свободным и чистым. Рулеткой отмеряют ширину и длину камина, мелом на полу рисуют разметку. Если несущая стена из дерева, рекомендуется либо вырезать ее участок и заменить кирпичной кладкой, либо выложить впритык дополнительную кирпичную перегородку.

Монтаж каминной топки своими руками - инструкция!

Разметка под камин

Если выбран второй вариант, перегородку следует устанавливать на одном фундаменте с топкой. Это нужно учесть при разметке основания в полу и добавить по периметру толщину кладки. На стене также прочерчивают линии, обозначающие ширину камина.

Шаг 2. Заливка фундамента

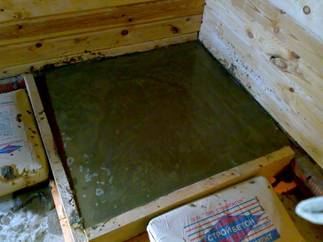

Площадь фундамента должна быть больше площади камина, поэтому с каждой стороны прибавляют по 30-40 см. Глубина фундамента составляет примерно 50 см, более тонкое основание не выдержит нагрузки. Если пол в доме из досок, по разметке вырезают фрагмент покрытия вместе с лагами. Замешивают цементный раствор, затем небольшое количество выливают на подготовленный участок. Разравнивают, сверху укладывают армирующую сетку и снова заливают раствором.

Монтаж каминной топки своими руками - инструкция!

Фундамент для камина

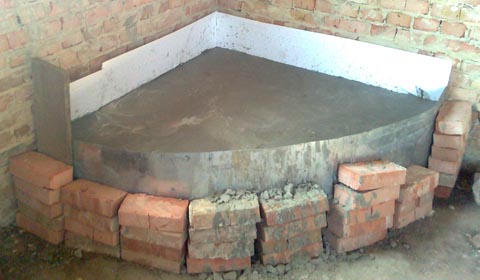

Можно сделать кирпичный фундамент: красный кирпич выкладывают несколькими рядами с обязательной перевязкой, пока основание не поднимется на уровень чистового пола. Поверхность фундамента проверяют уровнем, при необходимости выравнивая раствором. Когда раствор хорошо высохнет, основание покрывают гидроизоляционным материалом.

Монтаж каминной топки своими руками - инструкция!

Заливка фундамента под камин

Шаг 3. Возведение перегородки

Кладку выполняют из кирпича, газобетона или пазогребневых плит – огнеупорных материалов. Между кладкой и топкой обязательно должно оставаться свободное пространство для выхода теплого воздуха. Нельзя укладывать кирпич или блоки вплотную к постаменту и стенкам топки. Для связки огнеупорной кладки с несущей стеной используют металлические пруты, которые прокладывают между кирпичами и вбивают в стену.

Готовую кирпичную кладку штукатурят цементным раствором или прокладывают минеральной ватой, а сверху закрывают фольгированным материалом фольгой наружу. Можно обить кладку листами оцинковки. Если камин монтируют в углу, шов между стенами уплотняют специальным герметиком.

Шаг 3. Изготовление постамента под топку

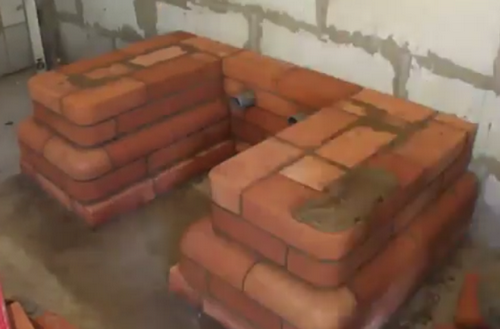

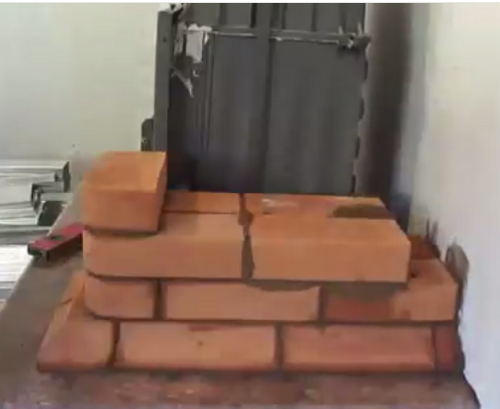

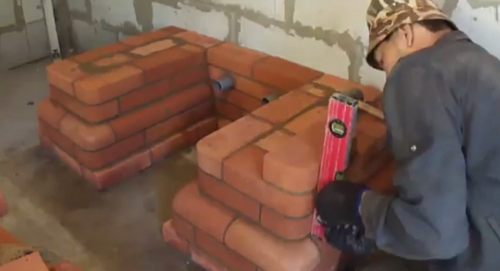

На полу из красного кирпича выкладывают П-образный постамент. Он состоит из 3-4 рядов, в зависимости от желаемой высоты камина. В качестве связующего раствора берут смесь глины и песка. Чтобы уменьшить нагрузку на перекрытия, вместо кирпича можно взять газобетонные блоки, а затем оштукатурить их раствором цемента. Каждый ряд необходимо проверять уровнем, подправляют кирпичи с помощью резинового молотка. Излишки раствора сразу же удаляют кельмой.

Монтаж каминной топки своими руками - инструкция!

Изготовление постамента под топку

Монтаж каминной топки своими руками - инструкция!

Изготовление постамента под топку

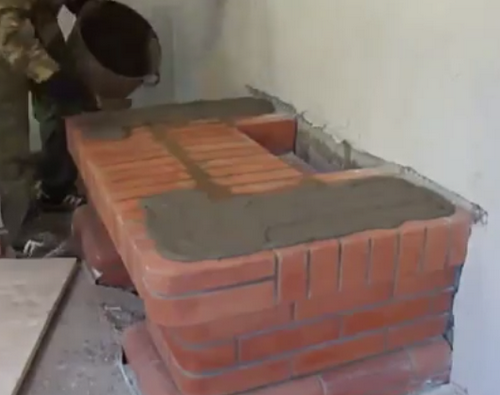

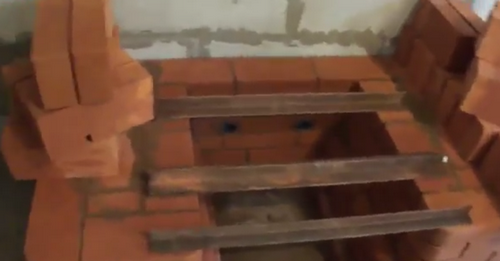

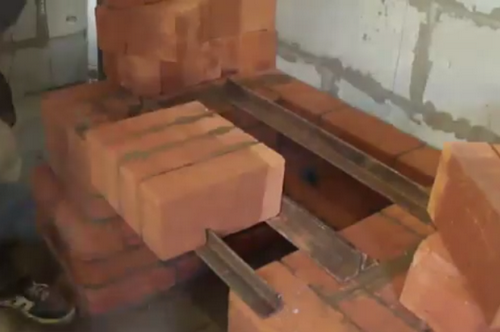

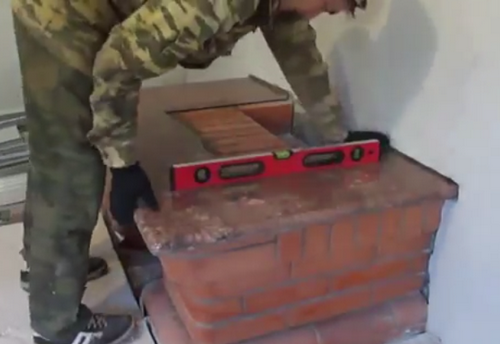

На кирпичи четвертого ряда укладывают стальные уголки так, чтобы они соединяли противоположные стенки. Уголки располагают на расстоянии 15-15 см выступом вверх. Кирпичи ставят на ребро и пропиливают пазы, затем укладывают их так, чтобы выступы уголков плотно вошли в пропилы. Кирпичами закладывают только 2/3 верха постамента, оставляя пространство у стены свободным. Укрепляют все это раствором и выравнивают. Поверхность должна быть идеально горизонтальной.

Монтаж каминной топки своими руками - инструкция!

Перекрытие

Монтаж каминной топки своими руками - инструкция!

Перекрытие

Монтаж топки и дымохода

Когда раствор укрепится, можно приступать к основной части – монтажу каминной топки. Здесь очень важна точность, ведь исправить ошибки без демонтажа конструкции вряд ли удастся.

Шаг 1. Установка топки

Монтаж каминной топки своими руками - инструкция!

Установка топки

Монтаж каминной топки своими руками - инструкция!

Установка плиты

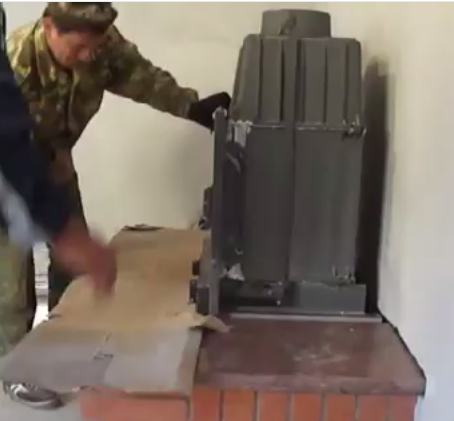

На кладку с помощью мастики или термостойкого клея устанавливают готовую П-образную плиту из керамогранита, оставляя открытое пространство у стены. Боковые срезы плиты углубляют в стены на несколько сантиметров. После выравнивания на плиту ставят топку. Между задней поверхностью топки и стеной обязательно должно быть расстояние 4-5 см. Придвигать топку вплотную нельзя.

Монтаж каминной топки своими руками - инструкция!

Установка чугунной топки

Шаг 2. Облицовка топки

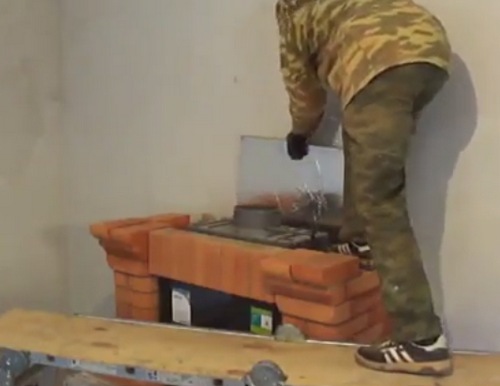

Вокруг топки необходимо выложить стены камина и красиво оформить сам фасад. Боковые кладки не должны прикасаться к поверхности топки, зато очень плотно должны стыковаться с несущей стеной. Стыки следует обработать гипсовой штукатуркой или герметиком. Когда высота кладки превысит высоту топки на 2 ряда, сверху опять укладывают готовую термостойкую плиту П-образной формы. Проверяют ее расположение по горизонтали и закрепляют клеем.

Монтаж каминной топки своими руками - инструкция!

Облицовка топки

Монтаж каминной топки своими руками - инструкция!

Облицовка топки

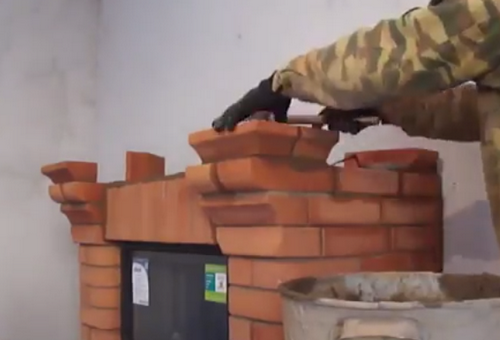

Монтаж каминной топки своими руками - инструкция!

Облицовка топки

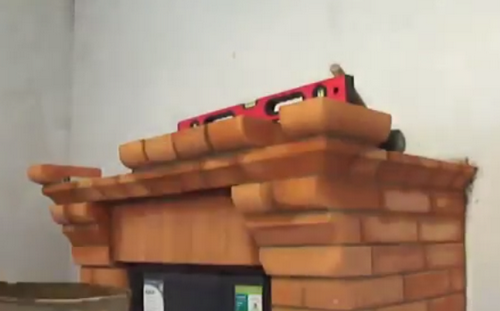

Монтаж каминной топки своими руками - инструкция!

Облицовка топки

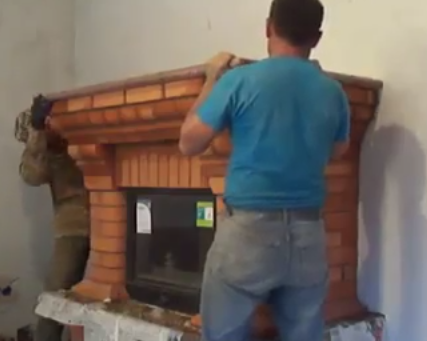

Монтаж каминной топки своими руками - инструкция!

Установка каминной полки

Шаг 3. Монтаж дымохода

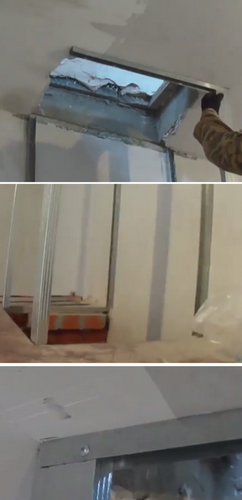

В потолке вырезают отверстие 70х50 см и крепят по периметру металлический профиль. Вырез в потолке должен находиться над вырезом в плите и полностью ему соответствовать. Между потолком и плитой устанавливают 4 вертикальных металлических профиля или дюралевых уголка, закрепляя их саморезами по углам отверстий. Эти 4 стойки являются каркасом дымохода.

Монтаж каминной топки своими руками - инструкция!

Каркас дымохода

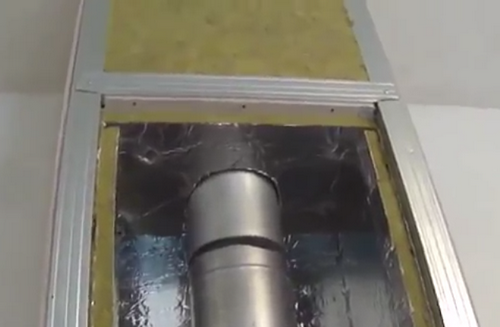

В отверстие топки вставляют трубу и выводят ее второй конец через вырез в потолке на чердак. Чтобы труба держалась вертикально, используют хомуты. Каркас дымохода изнутри обшивают теплоизоляционными матами, а затем закрывают всю поверхность фольгой.

Монтаж каминной топки своими руками - инструкция!

Теплоизоляция

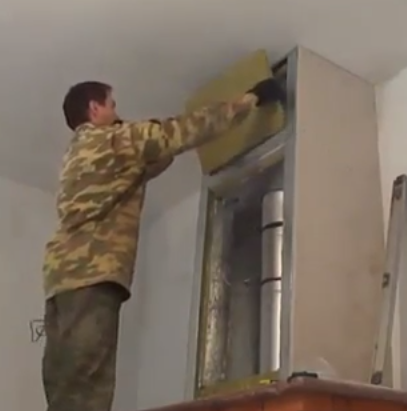

Можно использовать утеплитель с фольгированным покрытием. Потолок короба также закрывают этим материалом, сделав для трубы вырез. Между утеплителем и трубой следует оставить зазор в 2 мм. Снаружи каркас закрывают плитами гипсокартона, деревянными панелями или асбестоцементными листами. Под потолком в обшивке делают вырез под вентиляционную решетку.

Монтаж каминной топки своими руками - инструкция!

Дымоход

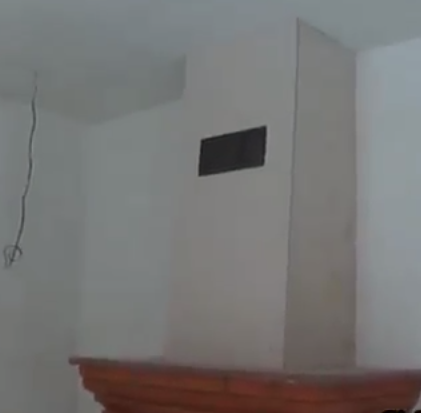

Монтаж каминной топки своими руками - инструкция!

Обшивка гипсокартоном

Шаг 4. Вывод трубы с чердака на крышу

На чердаке продолжают сборку дымохода. Термоклеем промазывают срез трубы по окружности и вставляют в трубу, идущую от камина. Затем монтируют вокруг трубы короб, утепляют его и обшивают гипсокартоном. У самого пола вставляют вентиляционную решетку.

На третью часть трубы надевают уплотнитель, крепят сверху защитный колпак, нижний срез промазывают битумной мастикой. Соединив части трубы, промазывают мастикой поверхность кровельного покрытия и прижимают к нему уплотнитель. По краям прикручивают саморезами, герметизируют стыки.

Финишная отделка и проверка работы топки

Когда дымоход установлен, можно заняться заключительной отделкой основания камина. Поверхность у подножия топки облицовывают плиткой или декоративным камнем. Настилать деревянный пол или ламинат на расстоянии 50 см от камина нельзя, поскольку покрытие может загореться от выпавшего уголька или искр из топки.

Также рекомендуется поставить перед камином ажурную металлическую решетку для безопасности. Завершают декор каминные щипцы, кочерга, красивая подставка для дров и другие аксессуары. Наиболее изысканно смотрятся кованые элементы, окрашенные в черный цвет.

Монтаж каминной топки своими руками - инструкция!

Камин

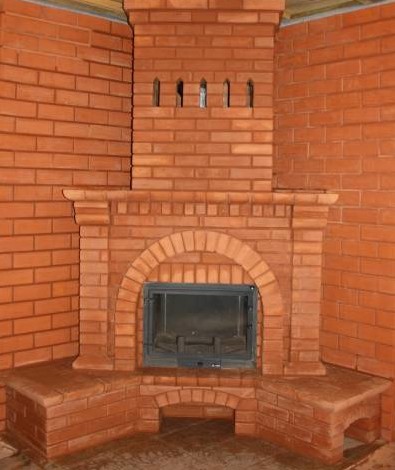

Монтаж каминной топки своими руками - инструкция!

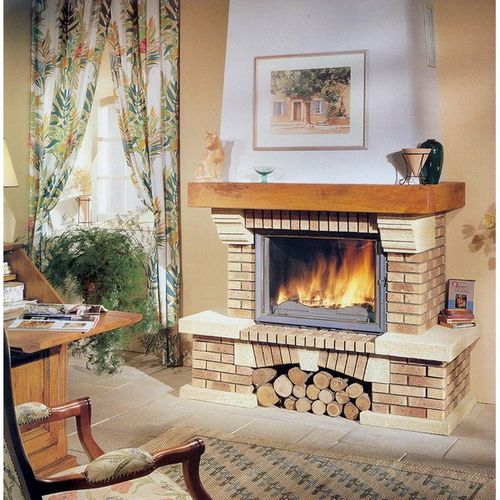

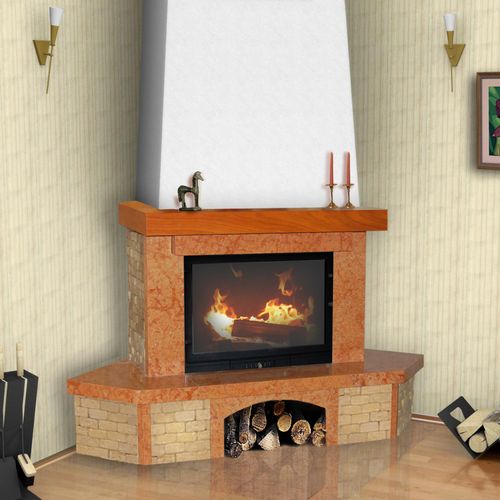

Угловой камин

После завершения отделки нужно проверить, как работает камин. В первый раз желательно открыть окна, так как краска на топке будет обгорать и издавать неприятный запах. Если в процессе горения топлива дым будет проникать в помещение, это значит, что технология монтажа была нарушена. Для устранения причин следует проверить подачу воздуха в топку и герметичность швов дымохода.

Монтаж каминной топки своими руками - инструкция!

Камин

Очень важно не разводить сильный огонь при проверке, лучше начинать с небольшой температурной нагрузки.
