Монтаж проводки по деревянному потолку — требования безопасности и различные методы

Вопреки усилиям следовать за новейшими технологиями, в последние годы некоторые отрасли возвращаются к своим корням. Примечательным примером этого становится строительная сфера: сейчас люди гораздо чаще выбирают возведение загородных деревянных домов.

Дерево – природный антиаллергенный материал. Благодаря последним инновациям при возведении таких построек используются на 100% натуральные вещества. Есть у древесины свои недостатки, а главным считается повышенный уровень пожарной опасности. Поэтому проводка в деревянном доме должна соответствовать всем рекомендациям, правилам монтажа и эксплуатации. И неважно, прокладываете вы ее самостоятельно или обращаетесь за помощью к профессиональным специалистам.

Какая электропроводка подходит для деревянного дома

Ни одна современная жилая постройка, изготовлена она из дерева, бетона или глинобитных блоков, не может обойтись без электроэнергии. В зависимости от того, какие строительные материалы использовались для возведения здания, организация электрической проводки будет иметь различные особенности. Главным нюансом проводки в деревянном доме является повышенная опасность к возгораниям и более высокие требования к качеству прокладки проводов.

Открытая или закрытая

Существуют два основных типа построения электрической проводки: открытый и закрытый. В первом случае кабель располагается на открытом месте: крепится к стенам, укладывается на наружных полках и так далее.

Процесс проведения кабеля открытым методом в деревянном доме может выполняться одним из двух основных способов:

1. С применением коробов, гофрированных труб или кабель-каналов. Вариант уместен для домов с плоскими стенами, которые, к примеру, отделаны вагонкой. Ключевым преимуществом данного подхода является доступность кабеля, возможность оперативного ремонта или замены, обустройства дополнительной ветки. Поскольку провода открыты, то они прекрасно охлаждаются, что исключает вероятность перегрева или возгорания. Для лучшей вентиляции полость кабель-канала должна быть заполнена проводами на 60% или меньше.
2. Для деревянного дома из оцилиндрованных бревен подойдет монтаж кабелей с помощью изоляторов. Сначала фиксируют керамические ролики, являющиеся отличными диэлектриками, затем к ним закрепляют кабели. Данная технология является устаревшей, ею редко пользуются даже сегодня. В идеале должны применяться разноцветные витые пары.

1. Установка на скобы. Альтернативный метод, который подходит в случае невозможности укладки кабеля в коробах или фиксации на изоляторах.

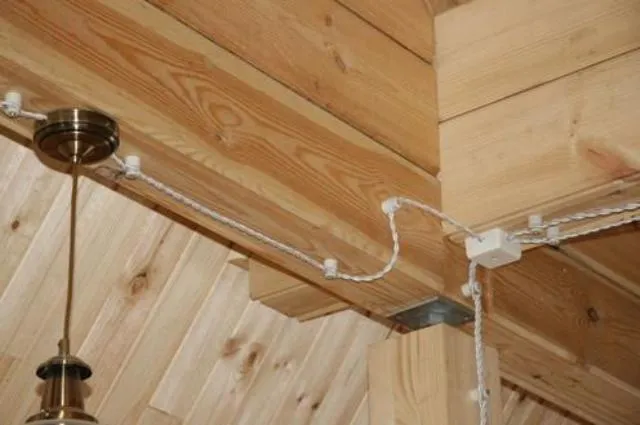

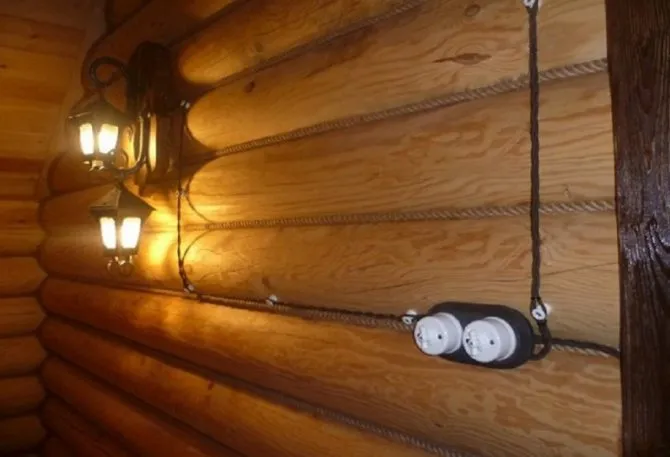

2. Ретро-проводка, позволяющая максимально эффектно и необычно замаскировать зафиксированный на стенах и под потолком кабель.

Скрытый монтаж электрической проводки уместен и желателен во всех ситуациях, когда внешние стены, пол и потолок дома еще не были покрыты отделочными материалами. Для деревянных домов кабели должны прятаться в металлические или гофрированные трубы. Категорически запрещено применение пластиковых кабель-каналов. Метод требует больших капиталовложений, но позволяет обеспечить качественную и безопасную укладку, спрятав кабель от глаз.

Нельзя однозначно сказать, что какая: скрытая или открытая электропроводка – для деревянного дома лучше или хуже. Все зависит от индивидуальных предпочтений, условий эксплуатации, наличия или отсутствия подходящего инструмента и других факторов. Например, в доме уже были отделаны стены, поэтому не хочется срывать вагонку, чтобы выполнить скрытую укладку. В подобном случае выбирают метод открытого монтажа.

Основные требования к электропроводке в деревянном доме

Выше мы определились, что древесина – самый опасный и легко воспламеняемый строительный материал, используемый в качестве основы при возведении жилых зданий.

Перечислим основные требования, которым нужно следовать при организации электрической проводки в деревянном доме:

1. Повышенный уровень электрической и пожарной безопасности. Убедитесь, что кабели и провода уложены таким способом, который максимально снизит вероятность перегрева изоляции и последующего воспламенения, предотвратит распространение открытого пламени на остальные части деревянной конструкции. В процессе проектирования нужно достичь полного соответствия технических параметров и эксплуатационных характеристик используемых проводов и изделий пиковой нагрузке для определенного участка цепи. Чтобы снизить вероятность перегрева, в кабель-каналах и металлических гофрах оставляют пустые полости, а сечение провода берется с запасом на 20-30%. Чтобы повысить безопасность, желательно выбирать именно открытый способ прокладки, позволяющий на протяжении всего срока эксплуатации следить за состоянием проводов, выполнять своевременную диагностику, выявляя и оперативно устраняя повреждения.

1. Качественная изоляция. Электрический щит должен быть надежно изолирован от любых деревянных изделий. В идеале нужно выбирать комнаты с перегородкой, изготовленной из негорючих материалов.
2. Надежный проводник. Лучше всего применять трехжильные медные провода с качественной негорючей изоляцией. Избегайте прокладки кабеля через ПВХ-гофру.
3. Работоспособная автоматика. Каждая группа рабочих приборов в электрической цепи должна быть дополнена автоматическим выключателем. Порог срабатывания данного изделия зависит от допустимой токовой нагрузки. Старайтесь не завышать данные значения, иначе проводник будет перегреваться.

Нормативные документы

Все требования и правила по установке электрической проводки в деревянном доме четко прописаны в трех документах:

1. ПУЭ, издание 7. Главный документ, которым руководствуются в процессе проектирования электрических сетей жилых зданий. Здесь вы найдете основные рекомендации по подбору кабеля, распределительного оборудования, устройств автоматической защиты и приборов освещения.
2. СНиП 3.05.06-85. Описывается организация электрической проводки в старых и новых строениях. Из документа вы узнаете основные способы подводки и ввода провода в жилые комнаты.
3. СНиП 31-02. Дополнительные правила и рекомендации, которые важно учитывать при прокладке кабеля в жилом доме.

В указанных СНиП приведено множество технических терминов и параметров, поэтому неопытному человеку этот язык будет непонятен. Таким образом, достаточно изучить соответствующее издание ПУЭ.

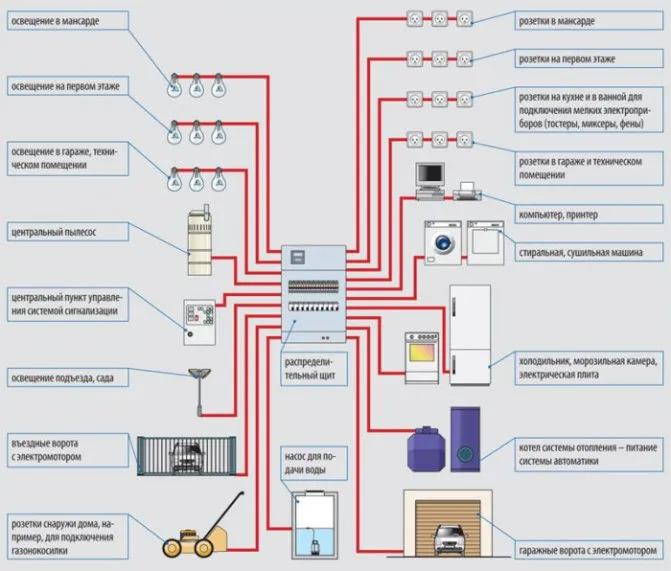

Составление схемы

Построение схемы электрической проводки – подготовительный этап, предшествующий любой работе по установке или замене кабеля. Только грамотный и технически верный проект гарантирует качественный монтаж надежной и безопасной электрической цепи, соответствующей правилам и нормам.

Составляя схему будущей электропроводки, соблюдайте ряд рекомендаций:

1. Важные электрические узлы, включая щитки, счетчики и розетки, нужно размещать в доступных местах. Вы должны иметь возможность подобраться к такому узлу в любое время, чтобы провести оперативный ремонт или замену, устранив вероятность возгорания или короткого замыкания.
2. Выключатели располагайте на открытых местах так, чтобы они не были загромождены мебелью. Такая ошибка часто встречалась в советское время и сегодня нередко спрятанные выключатели можно обнаружить в домах родителей, дедушек и бабушек. Идеальная высота для любого выключателя – не менее 50 см от пола.
3. Выбирая местоположение будущих розеток, заранее продумайте, где должны располагаться все бытовые приборы. Постарайтесь установить такое количество розеток, которого будет достаточно для эксплуатации устройств без удлинителей. Высота от пола для розеток должна составлять 25-50 см. В теории достаточно иметь по одной розетке на каждые 6 кв. м. Однако если того требует ситуация, то их количество может быть увеличено.

1. Исключены скрутки и частые перегибы электрического кабеля. Желательно, чтобы все линии на схеме были под прямым углом относительно пола, потолка и стен – по горизонтали или вертикали. Используется нижняя или верхняя разводка электрики: кабель размещается на расстоянии 15 см от пола или потолка соответственно.
2. Для коммутации проводов важно использовать металлические распределительные коробки. Эксплуатация пластиковых или деревянных изделий недопустима.

Основные требования к прокладке электрических коммуникаций

При прокладке скрытых коммуникаций электрического характера, требования достаточно жёсткие и именно этот факт приводит к тому, что они нарушаются. Согласно требованиям, прокладка должна осуществляться исключительно в металлических трубах или коробах. Они защитят возгораемые конструкции при возникновении короткого замыкания.

Использовать пластиковую гофру или каналы из пластика для скрытого расположения электрики нельзя. Сложность возникает еще и в том, что при установке труб или каналов, под них необходимо сделать углубления в толще перекрытия. Это не всегда возможно, да и стоить будет очень немало. Поэтому, вариант со скрытым расположением всех электрических коммуникаций, как правило, отпадает.

Другим, более распространенным и менее затратным способом сделать необходимую разводку, будет ее открытый монтаж. Для этого можно применить как гофрированную электротехническую трубу, так и специальные пластиковые короба.

Особенных требований непосредственно к гофрам или каналам нет, но, не будет лишним проверить, насколько они негорючие. Производитель зачастую лукавит, указывая на негорючесть пластика, из которого они сделаны. В реальности, пластик может оказаться очень даже воспламеняющимся. Применение таких изделий небезопасно.

Подготовка проекта электроснабжения дома

Перед началом проектирования проводки для деревянного дома нужно обратиться к поставщику электроэнергии для получения технических условий. Именно от них необходимо отталкиваться при выполнении данной работы. Сначала следует подсчитать суммарную мощность, потребляемую всеми электрическими приборами в доме, включая источники освещения.

Дальнейшая разработка проекта выглядит следующим образом:

1. Постройте техническую схему жилого дома. Укажите на плане все места, где будут расположены розетки, выключатели и источники освещения. Добавьте в схему электрические приборы, требующие отдельного подключения.
2. Тип кабеля подбирается в зависимости от особенностей электрической точки. К примеру, для двухклавишных выключателей и розеток с заземлением требуется трехжильный провод.

1. Укажите месторасположение всех распределительных коробок. В паре смежных помещений можно использовать одну общую.
2. Добавьте в план мощность всех отдельных приборов. Если устройство оснащено электрическим двигателем, то следует указать пусковую мощность агрегата.
3. Приборы делятся на разные группы: в одну входят осветительные изделия, в другую – мощные котлы, бойлеры и электрические плиты. Коммутация должна осуществляться через дифференциальные автоматы, что следует указать в схеме.
4. Отметьте расстояние между кабелем и дверными/оконными проемами, электрическими точками и полом/потолком.

Важно! Любой поворот кабеля должен выполняться под прямым углом (90 гр.).

В конце работ производится расчет максимальной мощности, которая потребуется при включении всех электрических устройств в доме. Это позволяет определить уровень нагрузки на вводном автомате.

Выбор кабеля и электроустройств

Для подбора кабеля подойдет любая таблица, в которой указано соотношение сечения проводов к определенной нагрузке. Можете воспользоваться специальным электротехническим справочником. Сечение кабеля подбирается в зависимости от мощности электрических приборов и их количества в отдельной группе. Узнать уровень потребляемой нагрузки можно из техпаспорта оборудования или при изучении этикетки на изделии (упаковке). Для определения сечения вводного кабеля суммируются мощности всех электроприборов, и берется небольшой запас 20-30%.

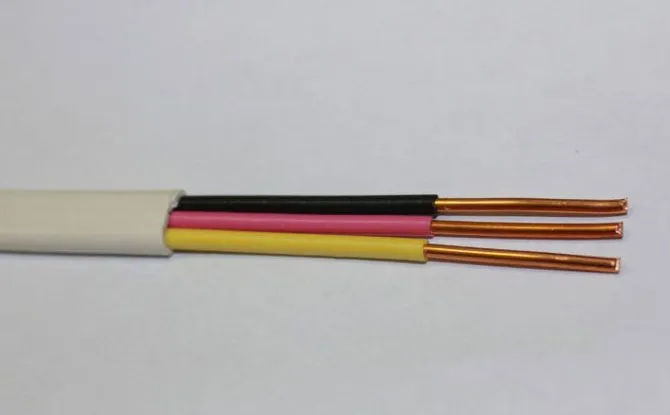

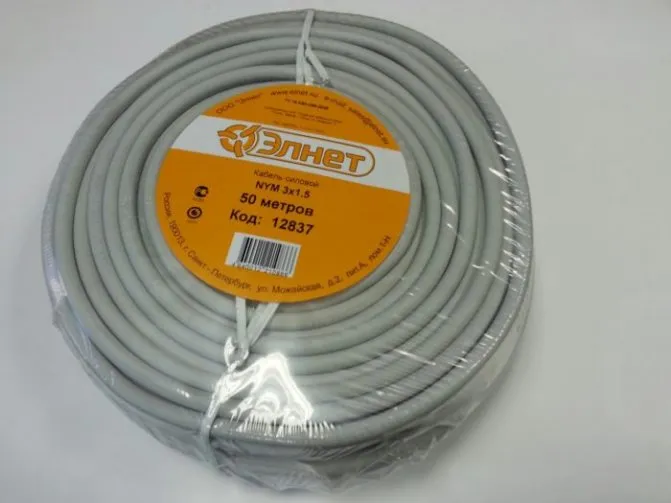

Для деревянных домов популярностью пользуются медные провода марки NYM. Такое изделие имеет дополнительную изоляционную оболочку, характеризуется прочностью и удобством эксплуатации. Если применяется алюминиевый кабель, то старайтесь избегать частых перегибов. Кроме того, он нередко ломается в процессе разделки.

Для розеток и осветительных приборов применяют трехжильные кабели, повышающие безопасность оборудования. Обязательно требуется заземление при эксплуатации любого мощного оборудования, в том числе и для уличных прожекторов.

Выбор розеток и выключателей основывается на токовой нагрузке, типе электрической проводки (открытая или скрытая), возможности коммутации целого блока и выключателя в одной рамке.

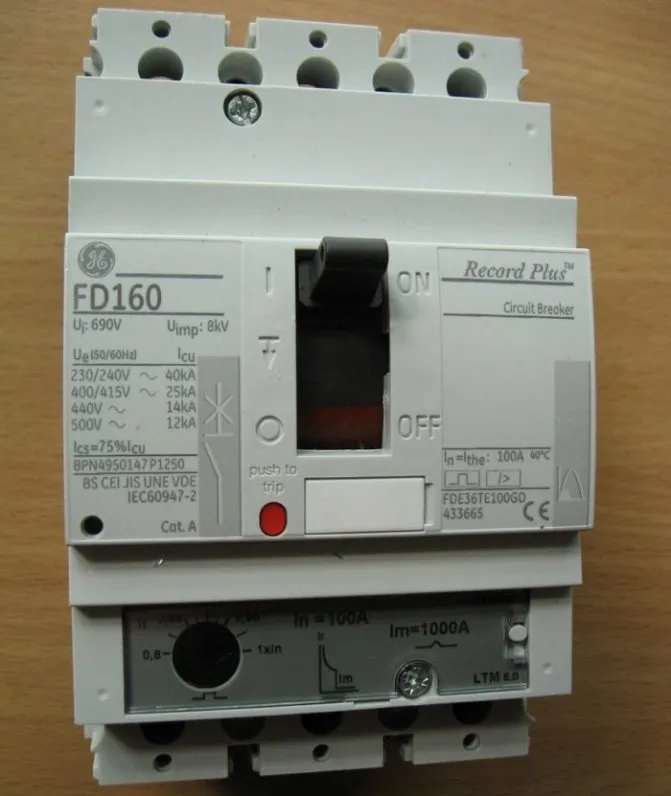

Выбор вводного кабеля и автоматического выключателя на вводе

После расчета номинальной нагрузки приборов выбирают подходящее сечение для вводного кабеля. В случае апгрейда электрической проводки и необходимости замены внутренних кабелей и автоматов для повышения мощности обязательно нужно заменить вводный провод.

Поменяв проводку в доме, установив сильные автоматы, вы можете столкнуться с другой проблемой: нехватки запаса сечения для вводного кабеля, что в дальнейшем спровоцирует возгорание. Самостоятельно менять вводный кабель запрещено, поэтому единственный выход – с соответствующей просьбой обратиться к поставщику электроэнергии.

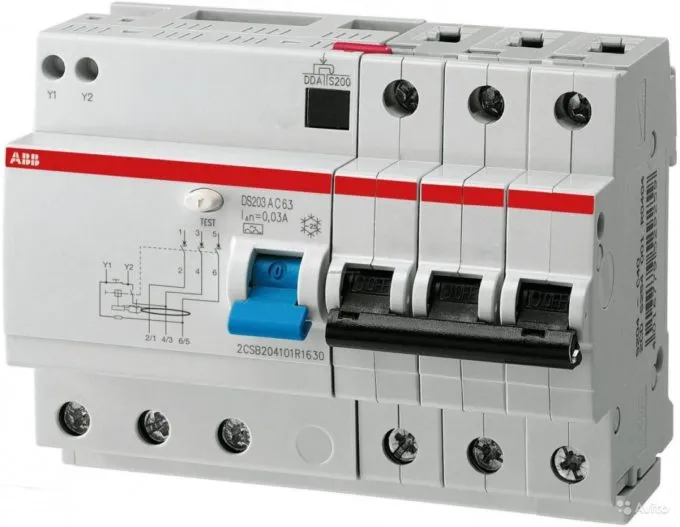

Для трехфазных электрических сетей требуется подключение автоматического выключателя с тремя полюсами. Однофазные сети встречаются чаще и для них применяют одно- и двухполюсные дифференциальные автоматы для разрыва фазы с нейтралью.

Совет! Выбирая дифференциальный автомат, учитывайте такую номинальную мощность, которая будет достаточна для разрыва цепи и предотвращения короткого замыкания, а не полного отключения питания в доме при достижении максимальной нагрузки.

Номинал и тип автомата для однофазного питания

При выборе автоматического выключателя руководствуются следующими формулами:

1. Суммарная мощность всех электрических приборов и максимально допустимая токовая нагрузка: I (max) = P/U*cosA, где cosФ приравнивают к 0,8. Полученное значение тока корректируют с помощью коэффициента поправки, равного 1,1. В итоге будет получен ток, при достижении которого сработает данное устройство. На кабельный ввод дома обычно хватает автоматического выключателя на 25 А.
2. Для определения типа автомата вы должны рассчитать минимальное значение тока короткого замыкания. Для однофазной сети напряжением 220 В используется простая формула: I (кз) = 3260 * S/L, где S – сечение провода в квадратных миллиметрах, а L – его длина в метрах. Данная формула актуальна для протяженного участка с проводами малого сечения.
3. Соотношение тока короткого замыкания к максимальному току – самый важный параметр автоматического выключателя. Для деревянных домов чаще выбирают дифференциальные автоматы типа C, подходящие для электросетей смешанной нагрузки.

Вводный автоматический выключатель для частного дома размещают после электрического счетчика. Данное устройство вместе с прибором учета и УЗО фиксируют в специальном щитке, закрепленном на металлическом профиле.

Распространенные ошибки при укладке проводки

Распространенная ошибка, которую допускают многие владельцы частных домов, – это монтаж проводки своими силами или поручение этой работы сомнительным мастерам. Эту ответственную работу лучше доверить только профессионалам, потому что от этого зависит безопасность проживания в доме и целостность всей постройки.

Кроме этого, некоторые мастера допускают следующие ошибки:

1. При открытой и скрытой прокладке провода укладывают по потолку без использования защитных каналов, труб и рукавов. Все это становится причиной того, что при коротком замыкании деревянные конструкции быстро возгораются.
2. Нельзя подключать к одному УЗО сразу несколько источников энергопотребления. В итоге, когда в цепи любого потребителя возникнет замыкание, УЗО отключит все устройства даже при расчетном значении электропотребления в пределах нормы.
3. Выключатели правильно подключать только на фазовый провод, а не нулевой. Если сделать наоборот, то даже при отключении электроснабжения остается риск поражения электрическим током при смене лампочки или установке светильника.
4. Частая ошибка – неверный выбор сечения кабеля. Провода меньшего сечения быстро нагреваются из-за превышения нагрузки. Это повышает вероятность возникновения короткого замыкания и последующего пожара.

Монтаж электропроводки в деревянном доме своими руками: пошаговая инструкция

Процесс установки электрической проводки в деревянном доме делится на несколько стадий:

• размещение силового вводного кабеля;
• установка распределительного щитка;
• монтаж кабельных линий;
• крепление выключателей и розеток;
• коммутация контактов;
• проверка работоспособности сети.

Данные работы потребуют наличия разного инструмента, включая электрическую дрель с коронкой, шуруповерт с различными насадками, индикатор и резиновые перчатки для защиты от поражения током.

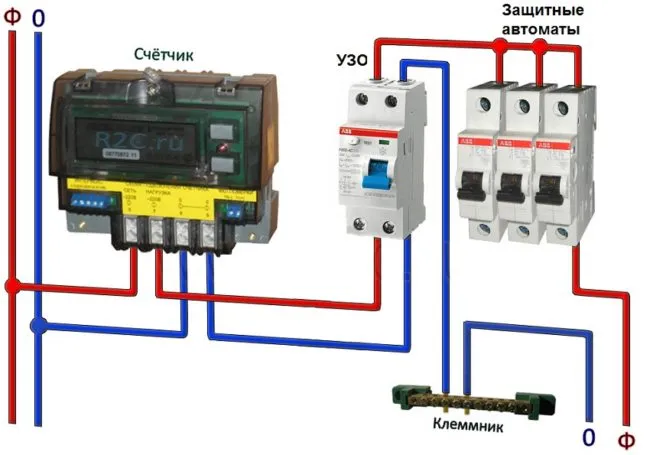

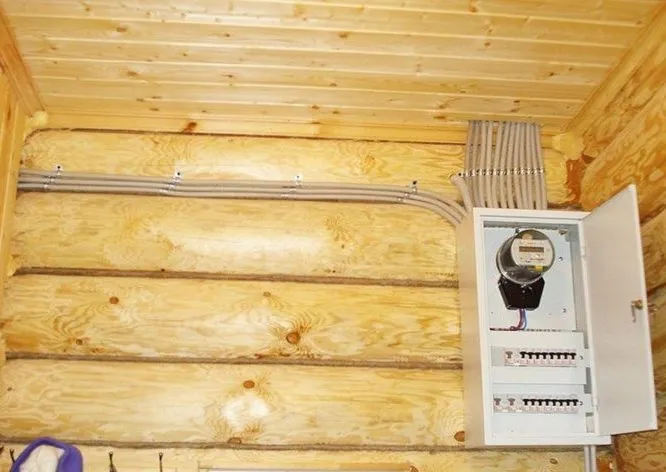

Установка распределительного щитка

Вводный кабель от ближайшего электрического столба прокладывается в дом. Исключены любые ответвления прежде, чем он не окажется в главном распределительном щитке.

В состав щитка входят несколько важных компонентов:

1. Пластиковый или металлический корпус. Для деревянных домов предпочтителен второй вариант. Нет строгого регламента относительно размеров короба, поэтому исходите из индивидуальных приспособлений и сделайте запас. Учитывайте, что в дальнейшем может потребоваться модернизация электрической сети.
2. Прибора учета электроэнергии с пломбой.
3. Автоматический выключатель на вводе. Выбирается устройство с двумя или тремя полюсами. Поставщик электроэнергии ставит пломбу на данное оборудование.

1. Добавочные однополюсные автоматы, закрепленные на DIN-рейках. Количество таких устройств никак не регламентируется. Домашняя электрическая сеть делится на несколько участков, поэтому для каждого устанавливают отдельный автомат. Одна зона может быть выделена для освещения двора и построек около жилого здания, другая – комнат и так далее. Мощность автомата будет рассчитываться индивидуально для рабочей зоны. Главное условие при расчетах – своевременное срабатывание из-за перегрузки на слабых участках. К примеру, если допустимая токовая нагрузка для розетки составляет 15 А, то автомат должен срабатывать при малейшем превышении этого значения.
2. Устройство защитного отключения является дорогостоящим, и большинство домовладельцев игнорируют его монтаж. Прибор отключает подачу электроэнергии при выявлении утечки. Это исключит поражение током. Только квалифицированный специалист сможет подобрать устройство с подходящими технико-эксплуатационными параметрами.

Укладка кабеля

Проводка прячется в кабель-каналах или под плинтусами. Работа состоит из нескольких стадий. На первой происходит нарезка провода на отрезки, число которых зависит от количества розеток и выключателей. Протяженность отдельного провода равно расстоянию между розеткой и выключателей с запасом 15-20 см.

Далее выполняется монтаж кабель-каналов, которые крепятся строго по вертикали или горизонтали. Чтобы обеспечить ровное расположение коробов, воспользуйтесь строительным уровнем. В конце работ электрический провод помещается внутрь кабель-каналов, но закрывать их не спешите.

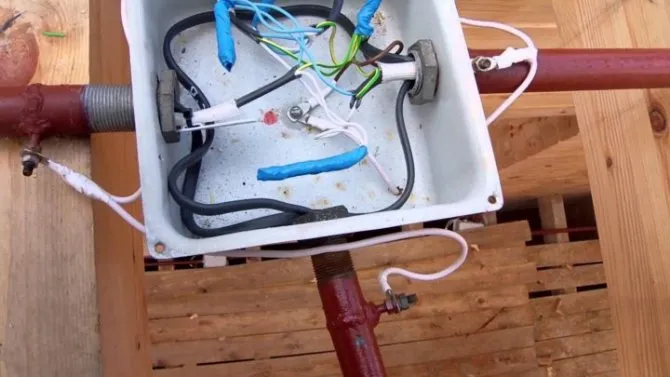

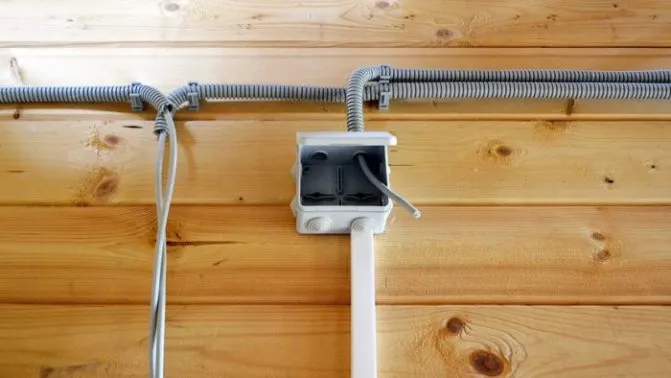

Электромонтаж распределительных коробок

Распределительная коробка должна быть установлена везде, где главный кабель разветвляется для подключения розеток или выключателей. Устройство применяется для разделения линии электропередачи и дальнейшего распределения по другим частям комнаты.

В коробке кабель крепится одним из следующих методов:

1. С помощью СИЗ-колпачков, которые отличаются между собой размерами и цветом. Для установки зачищается конец провода на 30 мм, производится скрутка, после чего продевается через колпак и закручивается. Скрученные концы двух отрезков прячутся в распределительном боксе так, чтобы исключить контакт с другими скрутками.
2. Специальные ваги. Данное изделие подбирается в зависимости от конкретных размеров. Приспособления отличаются по числу отверстий под проводку и сечению. Для коммутации концы проводов зачищаются на 10-15 мм, после чего размещаются в отверстиях до щелчка. Концы кабелей пускают в разных направлениях, исключая соприкосновение и короткое замыкание.
3. Скрутка с изолентой. После зачистки концов два провода скручиваются друг с другом, а затем покрываются изолентой. Изолированная скрутка располагается внутри распределительной коробки.

Установка выключателей и розеток

Розетки и выключатели крепятся непосредственно к стене. Прежде чем осуществить монтаж, укладывают изоляцию из алюминия или асбеста. Розетки закручиваются максимально плотно и прочно, чтобы исключить расшатывание. При подводке трехжильного кабеля желто-зеленый провод используется для заземления.

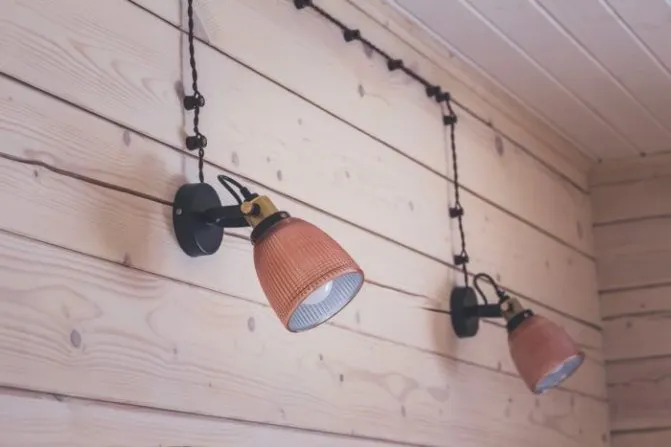

Установка осветительных приборов

Осветительные приборы в частном жилом доме делятся на три основные категории:

• встроенные;
• накладные;
• уличные.

Важно использовать металлические площадки под крепление настенных светильников, бра и аналогичных потолочных изделий, что повысит пожарную безопасность. Коммутация светильника к сети осуществляется по простой схеме при помощи желто-зеленых проводов. Каждое изделие оснащено контактами для подключения к трехфазной сети.

Насколько сложна работа по замене проводки

Замена проводки в деревянном доме не представляет каких-либо сложностей для опытных мастеров. Особенно легким процесс будет в том случае, если используется наружная прокладка. После отключения подачи электроэнергии на вводном автомате удаляются все старые кабельные линии и на их место укладывается новый провод подходящего сечения.

Если в доме действует скрытая проводка, совершенно необязательно разрушать все стены. Вы можете отключить старую проводку от вводного автомата, присоединить к нему новый кабель и установить его открытым методом.

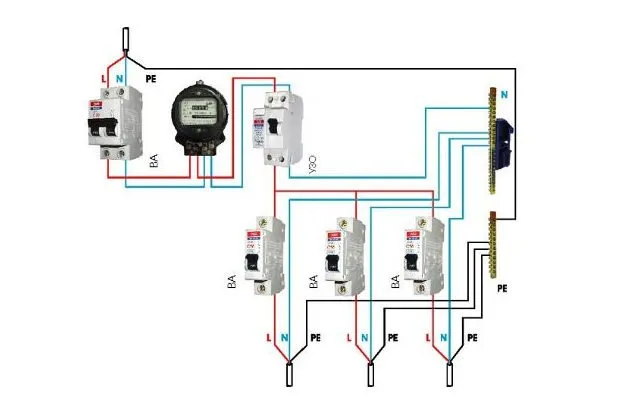

Устройство заземления и монтаж УЗО

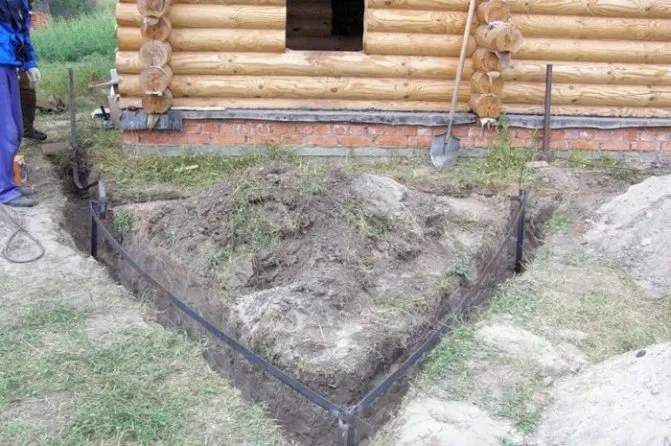

Для заземления используется шина РЕ, которая подключается к заземляющему устройству. Оно устанавливается в земле неподалеку от стены жилого здания. Внешне такое оборудование состоит из нескольких металлических палок диаметром 1,5-2 см и длиной до 3 м, они соединяются общей металлической полоской.

Для коммутации заземляющего устройства и шины подойдет одножильный провод такого же сечения, что и вводный кабель. После выполнения установки замеряется сопротивление заземляющего устройства. В однофазных сетях оно должно равняться 8, трехфазных – 4 Ом.

Открытая укладка

Исходя из того, что сложностей со скрытой схемой слишком много, некоторые решат сделать проводку открытого типа. И это решит большинство проблем, кроме одной – внешне такие конструкции не очень презентабельны. Есть различия и между способами укладки проводов – в пластиковый канал или гофру.

При использовании гофры, практически невозможно проложить ее идеально ровно. Все равно, какой-нибудь участок окажется искривленным или провисшим. Увеличение точек крепления немного улучшит внешний вид всей конструкции, но, решить проблему полностью не сможет. К тому же, такое решение удорожает монтаж.

Пыль станет серьезным препятствием при осуществлении каких-либо работ с проложенными в гофре проводами. Она будет отлично собирать внутри себя пыль в течении всего срока эксплуатации. Кроме того, протянуть необходимое количество кабелей через ребристую гофру — довольно трудоемкая задача.

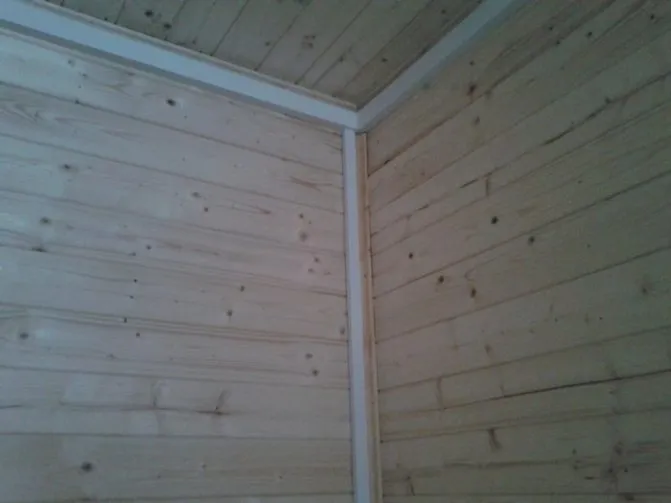

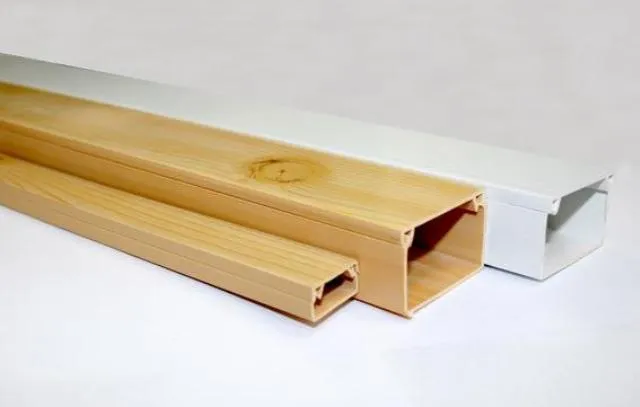

С пластиковыми коробами все будет немного проще – уложить в них кабели может даже ребенок. Эстетически он выглядит достаточно хорошо и можно даже подобрать его в цвет остального оформления потолка.

Укладка проводки по деревянному потолку в пластиковом канале — более предпочтительный вариант размещения проводов. Сначала монтируется сам канал, затем в него укладываются нужные кабели и он закрывается снаружи специальной крышкой на защелке.

Последним вариантом размещения проводов в деревянных постройках, будет открытая укладка всех проводов с использованием асбестовой подложки. Подкладка должна выступать не менее, чем на 1 сантиметр с каждой стороны кабеля. Вместе с достаточно непривлекательным видом самого провода, такая проводка будет не слишком красива.

Сделать кабели не столь отталкивающим на вид и придать им своеобразную функциональность, можно, осуществив монтаж проводов с использованием фарфоровых изоляторов. Такой способ укладки применялся очень давно и поэтому, этот вариант укладки может стать дополнением оформления дома в ретро стиле.

Ошибки при монтаже

Возникновение пожаров в деревянных домах зачастую связано с нарушениями правил безопасности при монтаже или эксплуатации электрической проводки.

Перечислим основные ошибки, которые допускаются в обоих случаях:

1. Монтаж скрытой проводки под потолком. Часто электрический провод размещают в межэтажных перекрытиях, забывая о дополнительных мерах изоляции. При этом кабель оказывается в непосредственной близости с деревянными поверхностями. В случае неправильно выбранного сечения кабельная линия начнет перегреваться, что постепенно приведет к возгоранию.
2. Прокладка кабеля под плинтусом. Под ним мало места, которого не хватает для создания «безопасного воздушного барьера». Из-за этого провод постоянно соприкасается с деревянным или пластиковым плинтусом, что приводит к перегреву и возгоранию. Зазоры в плинтусе должны быть не менее 10-15 мм.

1. Использование гофрированных труб из поливинилхлорида категорически недопустимо при установке электрической проводки в деревянных домах. Замените изделия на металлические стандартные или гофрированные кабель-каналы.
2. Расположение кабеля в штробе без изоляции. При выборе скрытого метода прокладки допустимо использование подготовленных углублений – штроб. Однако даже в таком случае в штробу нужно закладывать не голый кабель, а металлическую гофру или стальную трубку.

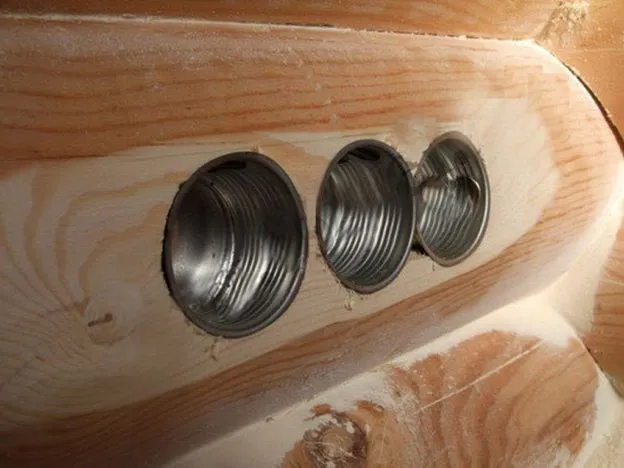

3. Установочные короба для розеток и выключателей должны быть изготовлены из металла. Недопустимо применение пластиковых конструкций.

Способы укладки кабелей

Лучшие условия, коэффициенты в линиях на спортивные события и это все в одном приложении, телефон можно по ссылке абсолютно бесплатно и получить бонус по промокоду MyAndroid.
Теперь поговорим о том, как сделать безопасную проводку по деревянному потолку. Рассмотрим отдельно особенности открытой и скрытой прокладки. При монтаже по деревянному потолку систем электроснабжения открытого типа действуют те же правила, что и для бетонных перекрытий. Старый способ укладки проводов на фарфоровых изоляторах сегодня применяется очень редко и только в том случае, если того требует стилистическое оформление интерьера.

Скрытая проводка

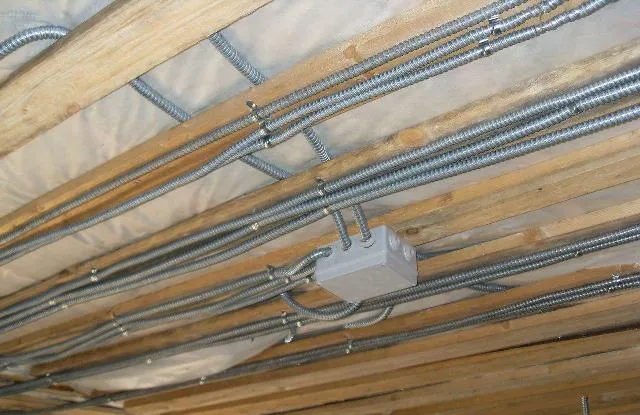

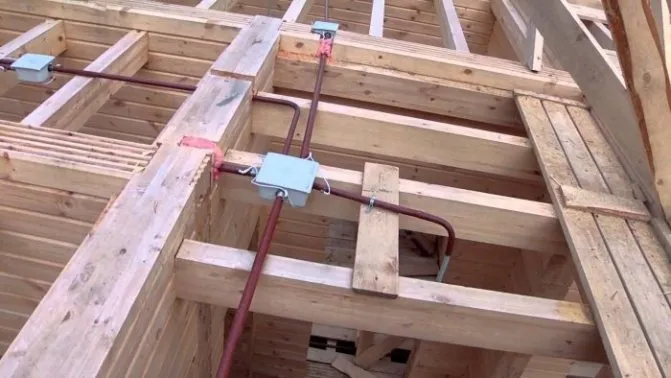

Скрытая электропроводка по деревянному потолку прокладывается в трубах и рукавах из металла.

Простая проводка в гараже своими силами и советы опытных электриков

При этом стоит учитывать определенные правила:

1. Торцы трубопроводов тщательно очищают от заусениц и зазубрин, чтобы не повредить кабели. Вместо зачистки используют специальные пластиковые заглушки.
2. Рукава и трубы с внутренней стороны должны иметь защитное покрытие – окраску или оцинковку.
3. Медные рукава лучше всего подходят для скрытой прокладки в деревянном доме, потому что хорошо противостоят влаге и электрическим разрядам при коротком замыкании. Кроме этого, медные трубы при необходимости гнут по форме поверхности. Однако такие изделия довольно дорогостоящие.

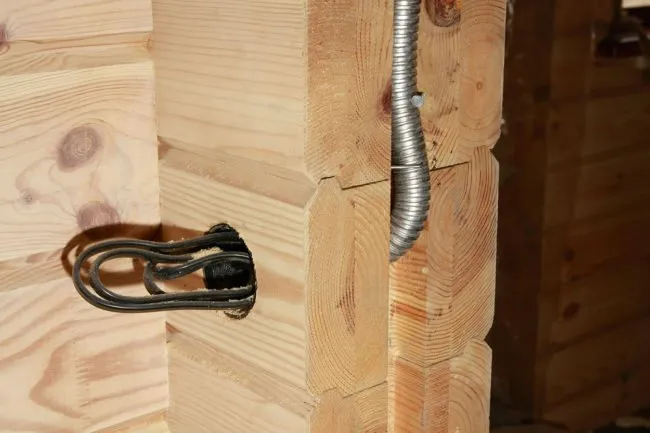

Скрытый способ прокладки подразумевает монтаж каналов внутри штукатурного слоя, за конструкцией подвесного потолка из гипсокартона или внутри деревянного перекрытия. Если укладка выполняется в слое штукатурки, то до фиксации каналов прокладывают стальную ленту или прослойку асбеста. Кабели крепят на хомуты или скобы из стали. После закладки проводов в штробы, выполненные в штукатурке, углубления замазывают быстросохнущим составом с добавлением алебастра.

Важно! Не прибивайте электрические кабели обычными гвоздями между проходящими в середине проводниками. Это опасно и может привести к короткому замыканию.

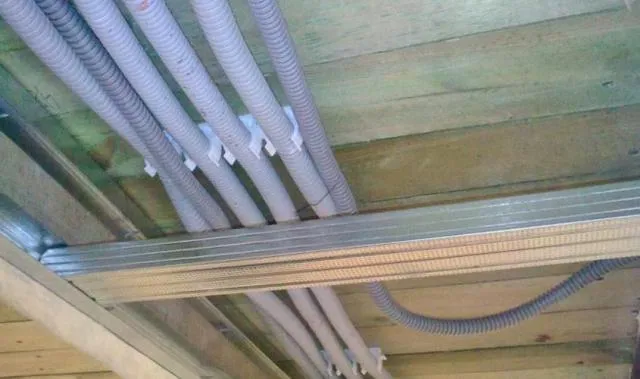

При укладке проводов за подвесными потолками прокладка выполняется внутри медных или стальных труб для систем водоснабжения или газопроводов. При этом штробить поверхности не нужно. При коротком замыкании трубы полностью локализуют источник возгорания.

Чтобы выбрать подходящий диаметр труб, учитывают сечение кабеля и количество проходящих проводов. После покупки трубы режут на участки нужной протяженности. Затем на их торцах нарезают резьбу. Все резьбовые соединения тщательно зачищают от заусениц. Отдельные куски соединяют между собой с помощью уголков или муфт. Медные трубы можно не резать, а гнуть с помощью трубогиба.

Открытая проводка

Укладка открытых систем электроснабжения выполняется намного проще. Кроме этого, открытая проводка по деревянному потолку не имеет таких недостатков, как скрытая прокладка. Единственный минус открытого монтажа заключается в малопривлекательном внешнем виде, потому что все провода укладываются в канале или гофре из пластика.

При выборе гофры или канала учитывайте особенности каждого:

• гофрированные рукава очень сложно уложить идеально ровно без провисаний и искривленных участков;
• чтобы хоть как-то выровнять гофру, повышают число точек фиксации, но проблему это полностью не решает, зато повышается стоимость монтажа;
• в складках гофры быстро собирается пыль, а убрать ее довольно сложно;
• большой пучок кабелей сложно протянуть через гофрированную трубу (изделия будут постоянно цепляться за ребристую поверхность);
• для прокладки большого числа кабелей лучше использовать пластиковые каналы;
• короба из пластика не только смотрятся лучше гофр, но и позволяют выбрать расцветку под стиль интерьера и даже с имитацией деревянной поверхности.

Рукава из металла или пластика крепятся к потолку посредством клипс или хомутов. Чтобы протянуть кабель по каналу, используют проволоку из стали, которую крепят к концу провода.

Как вернуть приличный вид жирному и желтому потолку из пенопласта с помощью покраски

В пластиковый короб намного проще уложить кабель, потому что он имеет снимающуюся крышку. В ходе монтажа к потолку сначала крепят П-образный канал без крышки. Потом укладывают в него провод и закрывают крышкой, которая имеют в торцах защелку. Чтобы изогнуть пластиковый короб, его режут под нужным углом и состыковывают две части. Вместо этого можно использовать специальные пластиковые разветвители, угловые и поворотные элементы.

Важно! Пластиковые короба делаются из огнестойкого материала, поэтому не горят и подходят для монтажа в деревянных домах.

Вместо каналов можно использовать монтаж на асбестовой подложке. Такая защитная подкладка должна выступать с двух сторон кабеля на 1 см. Об эстетической привлекательности в этом случае и речь идти не может, потому что виден кабель и торчащая с двух сторон подложка.

Меры противопожарной защиты

Для обеспечения высокого уровня противопожарной защиты нужно учитывать ряд основных факторов:

1. Выбрать и установить УЗО с подходящими параметрами.
2. Монтировать заземляющий контур модульно-штыревого типа и соответствующего сопротивления в зависимости от числа фаз в сети.
3. Обеспечить работоспособность системы, уравнивающей потенциалы.
4. Гарантировать неразрывность заземления на каждом участке цепи.
5. Устанавливать исключительно накладные розетки.
6. Осуществлять скрытый монтаж с помощью металлических кабель-каналов и труб.

Следуя перечисленным правилам, рекомендациям и нормам, вы сможете организовать безопасную электрическую проводку в деревянном доме своими руками или убедиться в компетентности вызванных специалистов. И это очень важно, поскольку риск возгорания в данных жилых строениях намного выше.

Советы специалистов

Чтобы избежать перечисленных выше ошибок, придерживайтесь свода правил по монтажу электропроводки в деревянной постройке.

В этом вам помогут следующие советы профессионалов:

1. Провода в запотолочном пространстве прокладывают с соблюдением требований к установке наружных систем электроснабжения. Проводка укладывается в металлический короб или пластиковую гофру. Для крепления к потолку используйте монтажные клипсы.
2. Заранее составьте план размещения потребителей электрического тока. На каждую группу потребителей запланируйте по одной распределительной коробке.
3. Прокладку сетей электроснабжения начинайте с монтажа распределительных коробок.
4. Все гофры и каналы на потолке прокладывайте параллельно друг другу, чтобы упростить последующее обслуживание.
5. Провода не должны пересекаться.
6. В месте стыковки нескольких линий устанавливают распаечную коробку.
7. В местах с повышенной влажностью используйте специальные влагозащищенные распаечные коробки. То же самое касается и гофрированных труб для прокладки проводов.
8. Скрытую проводку используйте в помещениях с повышенной влажностью.
9. При использовании скрытого монтажа важно тщательно рассчитать нагрузки и правильно подобрать сечения кабелей, поскольку в будущем у вас не будет доступа к проводке.

При обустройстве в деревянном доме систем электроснабжения предусматривайте возможность их замены в случае возникновения аварийной ситуации или физического износа кабелей электроснабжения. Если все работы по монтажу проводки выполнены правильно, то это обеспечит безопасную эксплуатацию постройки и ее долговечность.

Как сделать открытую проводку в деревянном доме?

Открытая проводка — это способ прокладки электрических проводов на поверхности стен и потолков без их скрытого внедрения в конструкции. В деревянном доме открытую проводку можно сделать следующим образом:

1. Определите место, где будут прокладываться провода. Обычно провода прокладываются по потолку или по верхней части стены.

2. Выберите место для расположения электрической коробки, где будут соединяться провода и устанавливайте ее на стене. Коробку нужно устанавливать на достаточном расстоянии от розеток и выключателей.

3. Прокладывайте провода по поверхности стен или потолка. Для этого можно использовать крепления, такие как клипсы, стяжки, штапики или шурупы с пластиковыми заглушками. Провода можно укладывать в специальные каналы или трубы, чтобы обеспечить их безопасность.

4. Соединяйте провода в электрической коробке. Для этого нужно снять изоляцию с концов проводов, зажать их в клеммы и зафиксировать их болтами.

5. Устанавливайте розетки и выключатели. Для этого нужно снять изоляцию с концов проводов, зажать их в клеммы розетки или выключателя и зафиксировать их болтами.

6. Проверьте качество работы проводки и ее соответствие нормам безопасности. Для этого можно использовать приборы для проверки напряжения и контроля за заземлением.

Важно помнить, что при установке открытой проводки необходимо соблюдать все нормы безопасности и правила электромонтажных работ. Если вы не имеете достаточного опыта в проведении электромонтажных работ, лучше обратиться за помощью к профессиональным электрикам.
