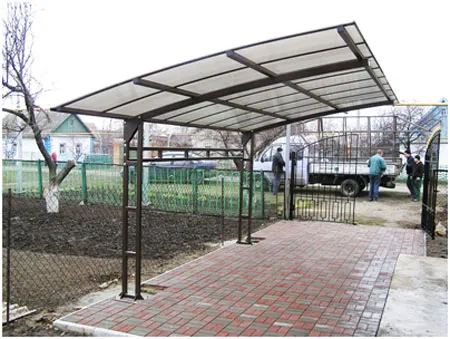

Навес из металлической трубы своими руками — пошаговая инструкция.

Построение такой конструкции на территории вашего дома необходимо для обеспечения защиты игровой площадки, дорожек или автомобиля. Этот современный и изящный металлический каркас придает участку оригинальный вид и добавляет уникальности всей обстановке. Если вы хотите научиться создавать навес из металла своими руками, то важно ознакомиться с ключевыми этапами и советами по его самостоятельной постройке.

В то же время навесы необходимо делать прочными и надежными, чтобы они могли противостоять ветру, осадкам и другим нагрузкам. А для этого нужно предварительно сделать точный расчет и составить чертеж навеса из профильной трубы.

Конструкция сооружения своими руками

При самостоятельном строительстве односкатного навеса, если он не имеет капитального фундамента и стен из воспламеняемых материалов можно вполне обойтись без согласования с архитектурным отделом и ВДПО. Основное, что необходимо подготовить:

1. Выбрать приемлемый проект.
2. Наметить каркас навеса из профильной трубы на определенной территории.
3. Сделать предварительный расчет на прочность конструкции под массой снегового покрытия максимальной толщины.
4. Подготовить бюджетную стоимость и пошаговое выполнение операций.

ВАЖНО! При работе с проектом нужно оценить наиболее подходящий вариант опор, которые бы выдержали нелегкую железную конструкцию навеса из профильной квадратной трубы.

Величина профиля труб напрямую зависит от размеров строения, и прежде всего от несущей балки опор. Чтобы не ошибиться в ассортименте комплектующих изделий, надо произвести полный расчет всех элементов и только потом планировать смету.

Конструкция и составление сметы

При составлении чертежа нужно иметь в виду оптимальный угол ската крыши, принятый нормативами. 25˚- 30˚ –лучший скос для северных регионов с большой толщиной выпавшего снега. Кровля изготавливается из профильного листового металла.

15˚- 20˚. Такой уклон у односкатного навеса надежнее устанавливать для областей с сильными постоянными ветрами. Наибольшее расстояние для пролета из труб – 20 метров. Крыша делается из профнастила, поликарбоната или металл черепицы.

До 15˚. С данным уклоном кровли устанавливаются небольшие навесы или козырьки. Покрытием может быть поликарбонат или волновой листовой материал.

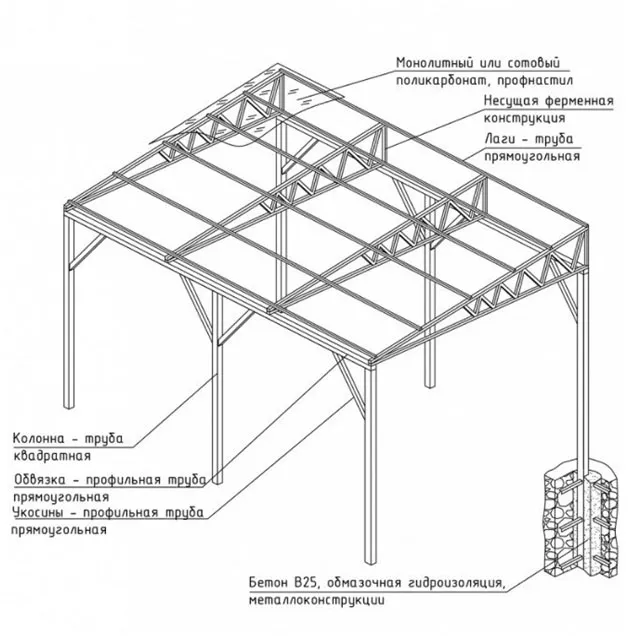

Незатейливым вариантом, понятным при самостоятельном изготовлении, является односкатный навес из профильной трубы, показанным схематично ниже.

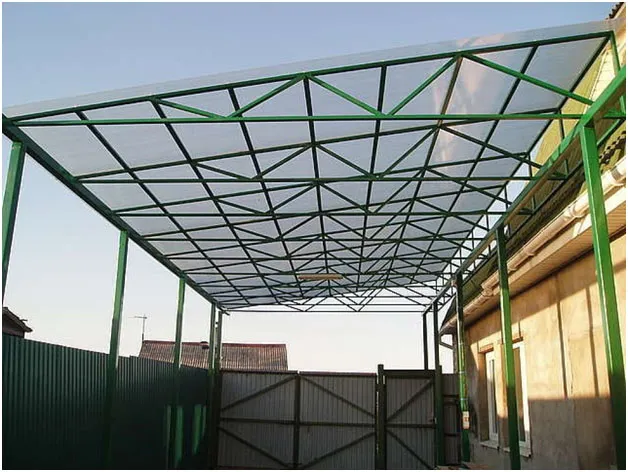

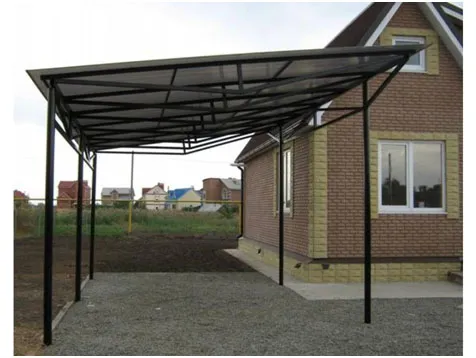

Каркас для односкатного навеса

Произведем расчет квадратных труб, который нужен для изготовления опор и ферм.  Достоинство такого каркаса – простота применения и маленькая масса конструкции для навеса из профильных труб. Наверху устанавливается четыре фермы с наибольшей высотой три метра и собраны они из облегченных профильных труб размером 25 мм.

Площадь крыши навеса составляет 30,25 м2 (5,50×5,50 м). При вычислении комплектующих элементов выявилось, что масса всей конструкции из профильных труб не превысит 350 кг, что для шести опорных стоек из профиля с размером 50 мм составит около 20% наибольшей статистической нагрузки.

Учитывая, что снеговой покров дает усиление на опоры и фермы до 800 кг, запас прочности при этом составляет 1,4 единицы. Более вероятной проблемой при расчетах профиля является боковой ветер, который может опрокинуть постройку.

При условии жесткой фиксации опорных труб в бетонированном фундаменте, получается, что нагрузка от ветра со скоростью 15 м/сек на наклонную кровлю около 30 градусов составит 24 кг/м2. А это означает, что общее усиление на профильные трубы не превысит 150 кг. Такой показатель вполне приемлемый для данного строения.

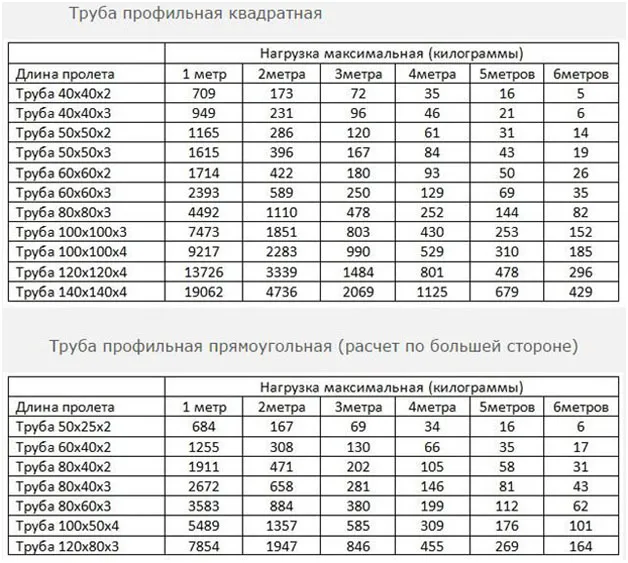

Таблица для расчета каркаса под навес из профильных труб

Чертеж ферм и постройки в целом надо делать в заданном масштабе, чтобы было удобно высчитать необходимое количество деталей.

НА ЗАМЕТКУ! Покупать профильные элементы рекомендуется с запасом на 5-10%, так как возможен риск получения одной-двух бракованных труб на партию. А также при самостоятельном изготовлении навеса возможны ошибки и лишний расход материала.

Элементы постройки

Перед тем как возводить навес из профильной трубы своими руками, нужно знать из каких элементов он должен состоять.

В его конструкцию входят:

• Стойки из труб.
• Заливные тумбы под опоры.
• Арки.
• Фермы.
• Перемычки.
• Крыша.
• Второстепенные элементы в виде водостоков и ламп освещения.

В качестве опор обычно используются трубы с квадратным или реже – круглым профилем. С последним сечением изделия менее удобны для крепления.

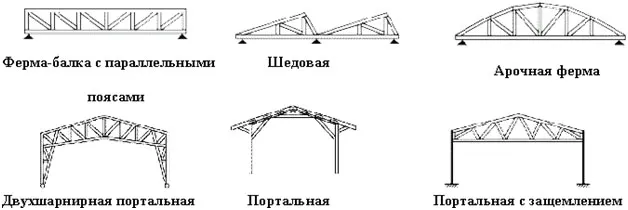

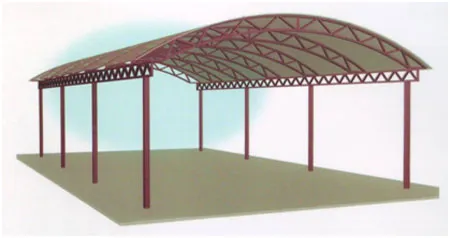

Фермы для постройки

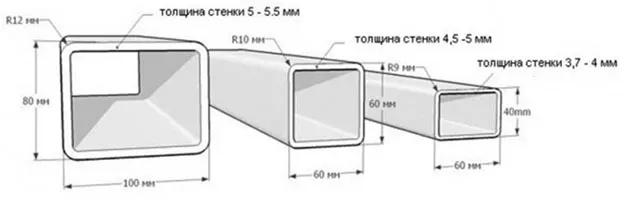

Расчетные размеры профильных труб

Размеры комплектующих деталей конструкции для навеса из профильной трубы зависят от общей площади этого строения.

Расчет профиля

Согласно ГОСТ– 23119-78 для изготовления навеса из труб применяют следующие материалы:

1. Для сооружений размером до 5 метров потребуются изделия с сечением 40×20×2 мм.
2. Для строений с пролетом от 5 до 8 метров – профильная труба 40×40×2 мм.
3. Для навесов из профильных труб с прогоном свыше 8 метров конструкция делается из материала с размерами 40×40×3 мм или 60×30×2 мм.
4. Опоры готовятся из квадратного профиля с сечением 80×80×3 мм.

НА ЗАМЕТКУ! Чтобы не ошибиться в расчетах, нужно найти данные метеосводок за несколько лет в данной области, отражающие уровень атмосферных осадков и брать их за основу.

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

• Лопата.
• Сварочный аппарат.
• Нож, ножовка по металлу (болгарка).
• Измерительные принадлежности (метр, отвес, рулетка).
• Шуруповерт.
• Набор ключей.
• Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново.

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

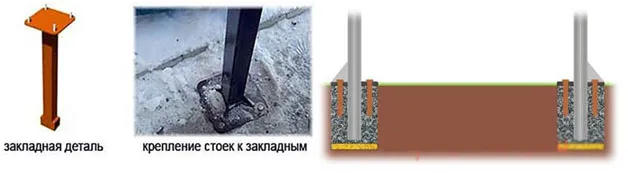

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Установка опор

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

• Нарезать заготовки в размер соответственно чертежа.
• Соединить сваркой в каркас боковые фермы.
• Приварить фронтальные профили навеса.
• Затем монтируются раскосы.

СОВЕТ! После изготовления одной фермы, ее в дальнейшем рекомендуется использовать вместо шаблона для того, чтобы проф трубы ферм были одинаковы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых  труб.

Если нет крана, то можно изготовить конструкцию и наверху:

1. На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
2. Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
3. Соединить перемычки с несущими балками навеса сваркой или саморезами.
4. Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше.  Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

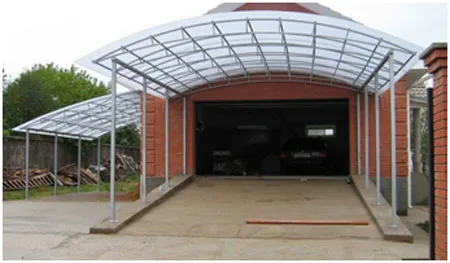

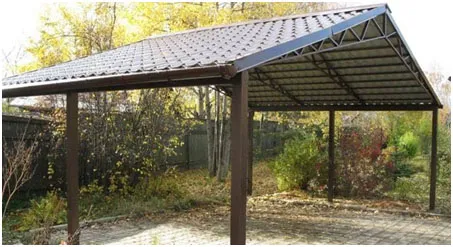

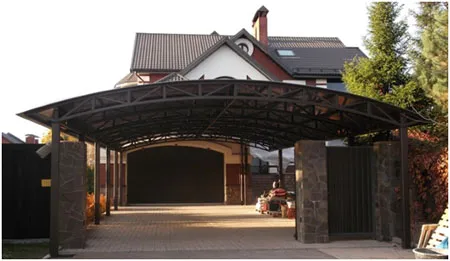

Навес для гаража

Заключение

Навес из профильной трубы имеет немало функций, в том числе он может служить альтернативным вариантом гаража. Его установка доступна даже непрофессионалам в строительном деле.

К тому же такое сооружение не требует больших финансовых затрат. Собственникам дачных участков и частных домов такая конструкция из проф труб под крышей вполне может решить многие проблемы.

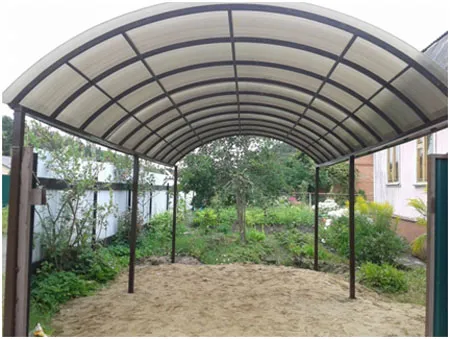

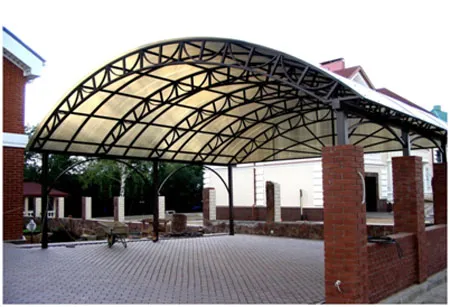

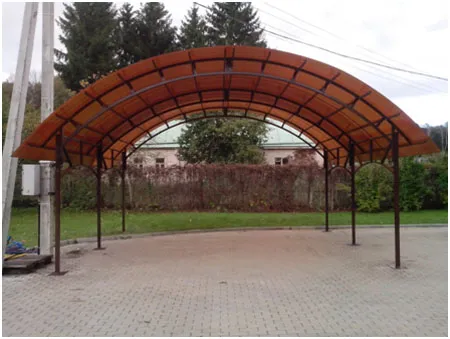

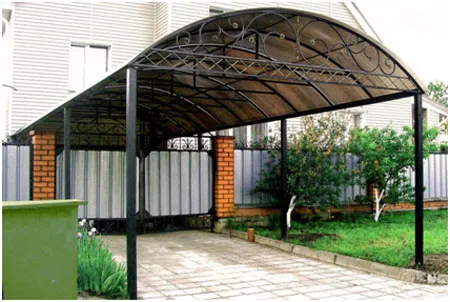

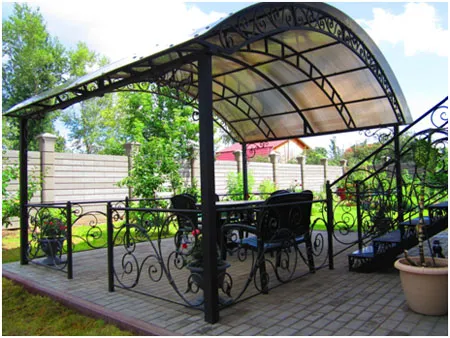

Навесы из профильной трубы фотогалерея
