Новый тип водяной отопления – это сложная и дороже инженерная система, созданная с помощью современных технологий. Для эффективности, надежности и непрерывной работы отопительной системы необходимы определенные характеристики. Тем не менее, в процессе установки может возникнуть ошибка, а система со временем может выходить из строя.

Содержание:

Опрессовка системы отопления – это испытание давлением, что это такое в многоквартирном доме, какое давление в трубах, для чего нужна опрессовка батарей

Описание процесса — что это такое

Под опрессовкой следует понимать процесс проверки работоспособности оборудования или трубопровода путем нагнетания воды или воздуха под высоким давлением. Другими словами система проверяется на прочность и плотность способом неразрушающего контроля. Идея опрессовки заключается в следующем: отсутствие протечек при повышенном давлении рабочей среды гарантирует бесперебойную работу системы в нормальном режиме.

Очень важно понимать, что опрессовка здания подразумевает комплексное выполнение следующих действий:

  • Испытание трубопроводов с одновременной промывкой системы.
  • Ремонт или замена некоторых элементов.
  • Обновление изоляции.
Опрессовка системы отопления – это испытание давлением, что это такое в многоквартирном доме, какое давление в трубах, для чего нужна опрессовка батарей

В частном секторе опрессовка выполняется в системах отопления, водоснабжения и канализации, а также в контуре ГВС.

Гидравлические испытания проводятся со следующей целью:

  • Проверить на прочность корпуса и стенки трубных участков, радиаторов и теплообменников, а также запорной арматуры.
  • Определить степень герметичности соединения различных узлов системы.
  • Проверить работоспособность разных кранов и датчиков.

В процессе эксплуатации трубы подвергаются воздействию коррозии и механическим повреждениям, не исключено наличие заводского брака. Все это приводит к появлению слабых участков, включая места обвязки котлов и арматуры, сборные фитинги и места соединений. В результате воздействия высоких температур и гидравлических ударов на слабых участках появляются протечки, которые помогает выявить опрессовка котла и опрессовка батарей.

Типы опрессовки

Опрессовка системы отопления в многоэтажных домах делится на несколько видов, это зависит от того, для чего нужна опрессовка системы отопления.

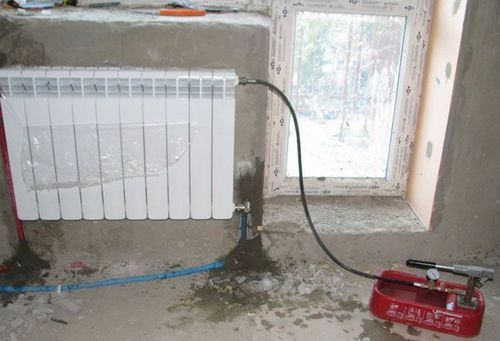

Первичной опрессовке подвергается вновь собранная система перед непосредственной сдачей в эксплуатацию. Диагностика предназначена для проверки качества сборки, поэтому выполняется после того, как будут подключены радиаторы, теплогенератор и расширительный бак. Однако маскировать систему отопления за декоративную обшивку или заливать стяжкой лучше всего после проведения опрессовки.

Опрессовка системы отопления – это испытание давлением, что это такое в многоквартирном доме, какое давление в трубах, для чего нужна опрессовка батарей

Вторичная опрессовка проводится в профилактических целях. Наиболее подходящим для этого считается время, когда отопительный сезон закончился и проведено плановое обслуживание. Основной целью плановой опрессовки является подготовка к следующему отопительному сезону и снижение риска возникновения аварийных ситуаций.

Внеплановая опрессовка проводится после проведения ремонтных работ на одном из участков, например, после отсоединения котла или демонтажа радиаторов. Подобный процесс необходим после промывки системы, а также в случае запуска после долгого простоя. С помощью опрессовки выявляются повреждения и утечки системы при различных неполадках.

Правила проведения опрессовки системы отопления

В поисках ответа на вопрос, что это такое опрессовка системы отопления, важно понимать, выполнение работ подобного рода проводится в соответствии с определенными нормативными документами. В частности с требованиями к проведению опрессовки можно ознакомиться в таких документах:

  • Санитарные Нормы и Правила 41-01 от 2003 года «Отопление, вентиляция и кондиционирование».
  • СНиП 3.05.01 от 1985 года «Внутренние санитарно-технические системы».
  • «Правила технической эксплуатации тепловых энергоустановок» №115, утвержденные Приказом Минэнерго России от 24 марта 2003 года.

Этапы выполнения работы

Перед выполнением работ важно узнать, как происходит опрессовка системы отопления. Процесс протекает по схеме, общей для всех систем, в частности предполагается следующий порядок действий:

  • Выполняется отключение проверяемого участка, для чего используются краны.
  • Приостанавливается работа теплогенератора.
  • Проводится слив теплоносителя.
  • В контур заливают воду температурой не выше 450С, для этой цели в нижней части системы имеется патрубок.
  • В процессе заполнения контура водой сбрасывают воздух.
  • Проводят подключение устройства, которое будет нагнетать давление в системе.
  • После достижения рабочего уровня давления визуально осматривают систему на предмет целостности.
  • Стараясь не допускать рывков, повышают давление до испытательного уровня и фиксируют показатели датчиков.
  • Под таким давлением система должна простоять около 10 минут.
  • Проводят повторный осмотр системы, выявляя утечки и запотевания в местах соединения с помощью пайки, сварки или фитингов. Также выполняют поиск разрывов и свищей на отдельных узлах, включая корпус арматуры, секции радиаторов и стенки трубных участков, проверяют работу кранов и запорной арматуры.

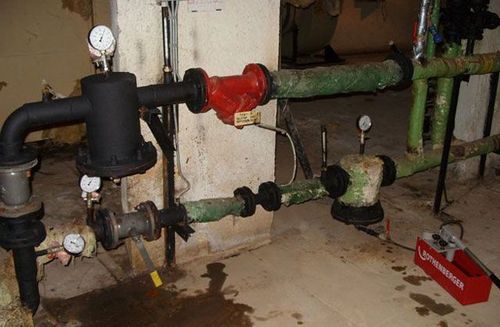

  • Проверяют показания датчиков давления. Проверку можно считать успешной, если показатели давления остались без изменения. Если опрессовка центрального отопления выявила места течи, то следует слить воду из контура, провести ремонт слабого участка и повторить процесс.
  • Результаты испытания системы на плотность и прочность фиксируются в специальном документе. Поэтому важно знать, как правильно написать акт опрессовки системы отопления.
Опрессовка системы отопления – это испытание давлением, что это такое в многоквартирном доме, какое давление в трубах, для чего нужна опрессовка батарей

Акт  имеет определенную форму, которая утверждена соответствующими структурами управления тепловым хозяйством и руководителями предприятий энергетической отрасли. Бланк акта опрессовки системы отопления в каждом районе может иметь некоторые отличия. Он может иметь название «Ведомость поэтапной приемки» или «Справка готовности оборудования», но суть документа всегда остается неизменной.

В некоторых случаях опрессовку проводят воздухом. Такая ситуация возникает:

  • Когда заполнить систему водой не представляется возможным.
  • Если испытания проводятся при низкой температуре и есть вероятность замерзания воды.

Определить разгерметизацию контура при опрессовке систем теплоснабжения воздухом помогают показания контрольного датчика. Для обнаружения утечки места, где может возникнуть такая проблема, обрабатывают мыльным раствором. Чаще всего это относится к местам резьбового или фитингового соединения.

Какое давление должно быть в системе отопления многоквартирного дома

Информацию о величине испытательного давления при опрессовке системы отопления должны знать застройщики в обязательном порядке. В регламентирующих документах сказано, что проверка выполняется давлением, которое превышает рабочие показатели в 1,25-1,5 раза. Об этом сказано в соответствующих Санитарных Нормах и Правилах, а также в «Правилах технической эксплуатации тепловых энергоустановок».

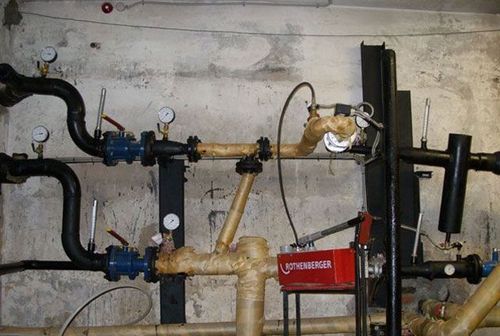

Чтобы определить рабочее давление системы, необходимо ориентироваться на этажность дома. В автономном отоплении частного дома высотой не больше 3 этажей давление не превышает 2 атмосфер. При этом регулировка проводится автоматически, избыточное давление сбрасывается специальным клапаном. В домах до 5 этажей показатель рабочего давления может составлять около 6 атмосфер. В зданиях высотой более 8 этажей системы имеют рабочее давление до 10 атмосфер.

Опрессовка системы отопления – это испытание давлением, что это такое в многоквартирном доме, какое давление в трубах, для чего нужна опрессовка батарей

Однако для проведения опрессовки системы отопления в многоквартирном доме важно знать и максимальный порог испытательного давления. Эти данные дает организация, которая занималась разработкой проекта.

При определении, какое давление опрессовки системы отопления воздухом может быть максимальным, во внимание принимаются характеристики всех элементов, входящих в состав отопительной системы. В частности речь идет о трубах, теплогенераторах, отопительных приборах и различной арматуре. Чтобы не причинить вреда отоплению при проведении опрессовки, вводятся ограничения максимального пробного давления. К примеру, для чугунных радиаторов можно использовать давление не более 6 атмосфер, а для панельных – не больше 10 атмосфер.

Инструменты, используемые для опрессовки

 Прочность и плотность водяного отопления испытываются с помощью нагнетающего устройства. Этот аппарат выполнен в виде насоса, который подключается к патрубку системы с помощью шланга высокого давления и обратного клапана. При выборе устройства следует учитывать следующие параметры:

  • Производительность.
  • Давление.
  • Напряжение, к которому могут подключаться модели электрического типа.

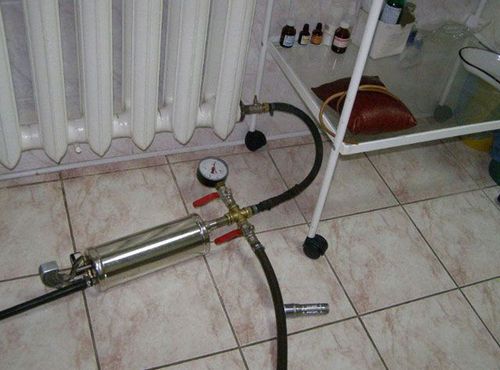

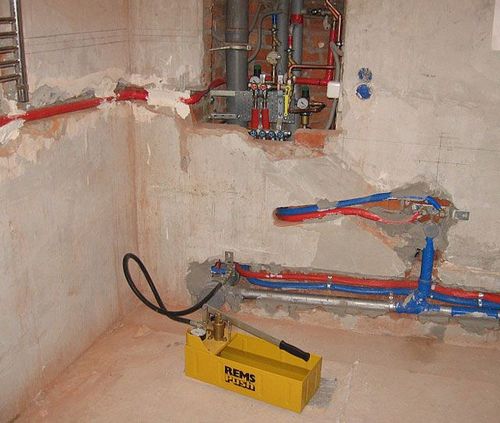

Для выполнения работ небольшого объема можно воспользоваться ручным опрессовщиком отопительной системы, который оснащен гидравлическим цилиндром.

Опрессовка системы отопления – это испытание давлением, что это такое в многоквартирном доме, какое давление в трубах, для чего нужна опрессовка батарей

Электрические устройства с поршневым насосом считаются более удобными, так как более эффективно нагнетают давление. В этом случае давление накачивается быстрее с наименьшими трудозатратами. К базовой комплектации электрических опрессовщиков могут быть добавлены специальные манометры и контрольные блоки.

Частные коттеджи оборудуются системами с рабочим давлением в 2 атмосферы, поэтому для опрессовки достаточно давления сети водоснабжения. Контур заполняют водой из крана водопроводной системы и контролируют показания установленных манометров.

Стоимость гидравлических испытаний

Выполнять самостоятельно испытания отопительной системы не рекомендуется, так как подобные мероприятия считаются достаточно важными. Лучше всего доверить работу лицензированной подрядной организации, специалисты которой знают, как произвести опрессовку системы отопления и могут гарантировать высокое качество выполненных работ.

Чаще всего стоимость опрессовки складывается из следующего:

  • Объем выполняемых работ.
  • Техническое состояние системы.
  • Необходимость выполнения дополнительных операций, включая промывку, устранение течи, замену приборов контроля и измерений.

Подрядная организация предоставляет заказчику договор на выполнение опрессовки и смету. В этом случае гарантируется высокий результат проведенных работ в соответствии с техническим заданием. Кроме того все полученные результаты обязательно будут занесены в акт, составленный по определенным правилам.

Из всего сказанного выше можно понять, что опрессовка системы отопления – это достаточно важное и ответственное мероприятие, позволяющее определить работоспособность отопительной сети.
