Помимо постоянного обновления рынка новыми версиями современной аудио-, видео- и TV-техники, существуют классические принципы, обеспечивающие надежную передачу сигнала. Одним из таких принципов является правильное расположение стационарных розеток. Говоря о «расположении розеток для телевизора на стене», следует учитывать этот аспект для оптимальной организации подключения техники.

У нас вы узнаете, как монтируется телевизионная розетка, в какой последовательности выполняется подключение точки. Для самостоятельных мастеров мы досконально проанализировали ряд важных нюансов. Чтобы оптимизировать восприятие материала, дополнили информацию схемами, фото-иллюстрациями и видео-руководствами.

Как установить розетки для телевизора на стене в разных комнатах

розетки для телевизора на стене

Творческий подход к решению проблемы

Ну, и на сладкое мы вам предлагаем несколько вариантов, которые могут не только быть эффективными, но и позволят украсить дополнительно помещение.

Декорирование

Очень интересным выходом из ситуации станет не спрятать провода от телевизора на стене, а задекорировать их, то есть сделать частью интерьера.

Вот несколько интересных примеров:

Вариантов декорирования очень много, причем даже производители предлагаю свои решения. А если у вас хватает опыта и фантазии на создание и реализацию своих задумок, можно за сущие копейки создать настоящий шедевр.

Самыми простыми способами художественной декорации будут следующие варианты:

  • Части проводов можно поместить за мебелью, прикрепив к ней с обратной стороны скотчем или скобами;
  • Установить под телевизором живые растения;
  • Использовать лакированную корягу;
  • Сделать из провода ожерелье, надев на него большие бусины;
  • Применить готовые фиксаторы из пластика от производителя;
  • И многое другое.

Декоративные короба

Если сами провода сильно вас не беспокоят, а вот массивные тройники и удлинители «мозолят» глаза, то оригинальным решением вопроса станет их размещение внутри декоративной коробочки, которую можно сделать самому, либо приобрести готовый вариант. Кстати, инструкция по сборке одного из таких решений будет дана в прикрепленном к статье видео.

Так же очень эффективны различные приспособления, позволяющие спрятать и закрепить самые крупные детали в малозаметных местах.

Вот несколько фотографий с подобными решениями:

Вот, в принципе, и все, что мы хотели рассказать вам про то, как можно спрятать или замаскировать антенный провод для телевизора и прочие кабели. Не нужно мириться с данностью! Подойдите к делу с умом, и результат не заставит себя ждать!

На что влияет правильная установка розетки

Розетки

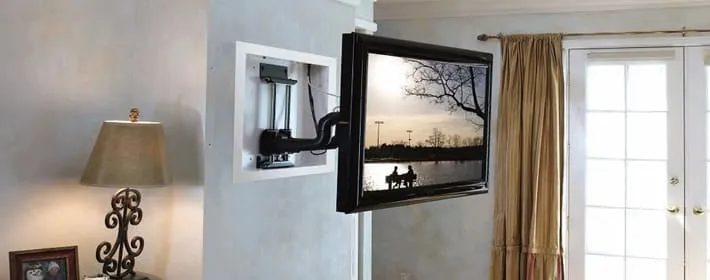

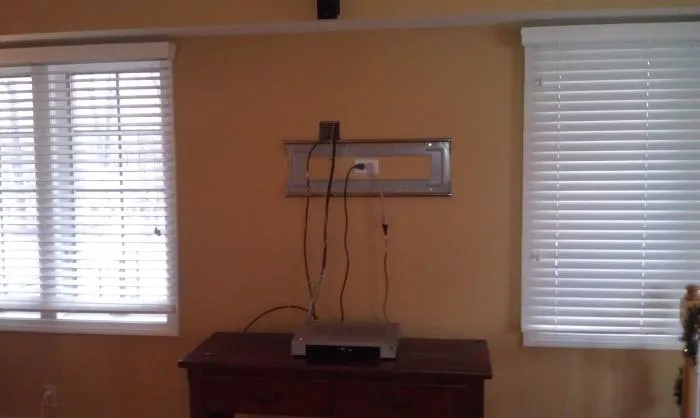

При настенном монтаже телеприемник должен полностью скрывать розеточные гнезда.

Правильно подобранное место установки розеток позволяет:

  • скрыть кабели питания, соединения, провода и т.д.;
  • расположить телевизионную панель вплотную к стенке;
  • избежать сложностей при инсталляции кронштейнов для подвешивания телеэкрана;
  • подключать к телеэкрану usb-накопители или другую аппаратуру при помощи кабелей.

Планировать расположение розеток следует при проведении ремонта. В этом случае потребуется нарисовать схему помещения, отметить место просмотра, нахождение телеприемника, представить, как он будет установлен и уже от этого рассчитывать точку, где будут установлен розеточный блок.

Правила подбора устройств для питания

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

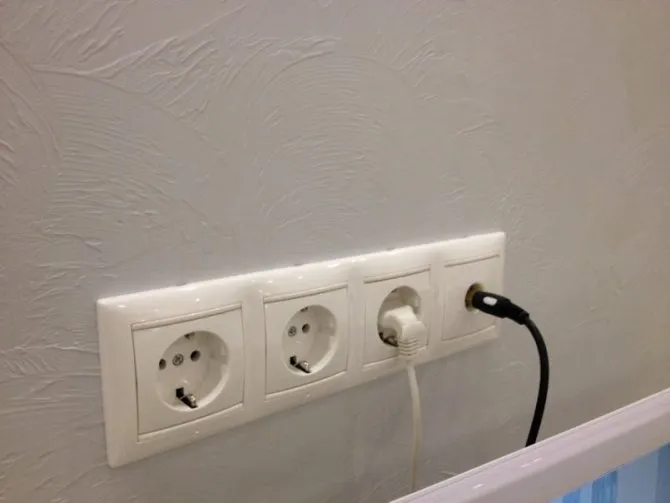

Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас. Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.

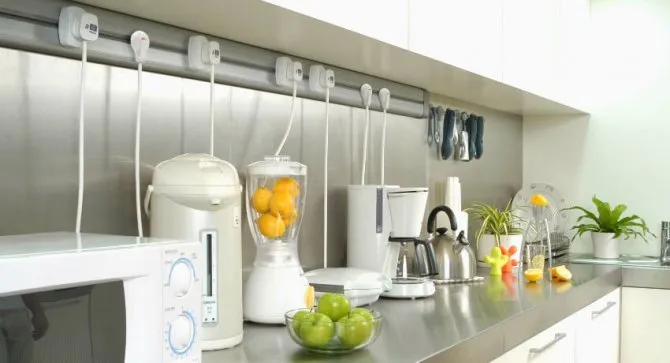

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

В кабель канал

Специальный короб также позволяет скрыть провода. Однако это менее эстетичный вариант. Изготовить кабель канал пользователь может самостоятельно или купить готовый в магазине. Спрятать проводку в короб намного проще и быстрее, чем сделать специальные отверстия в полу.

Тщательно изучив ассортимент специальных магазинов, приходим к выводу, что пользователям предложено несколько типов кабель каналов. Самый простой вариант – коробы из ПВХ. Видели их абсолютно все. Это обыкновенный кабель канал из пластика. Чаще всего они встречаются белого цвета. На защелках держится съемная крышка.

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно. Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора.

У правильного монтирования оборудования ряд преимуществ:

  1. Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
  2. Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.

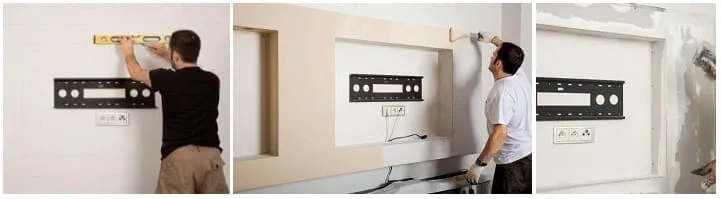

  3. Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
  4. Включение необходимой техники в один блок.
  5. Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

Разметка под электрику

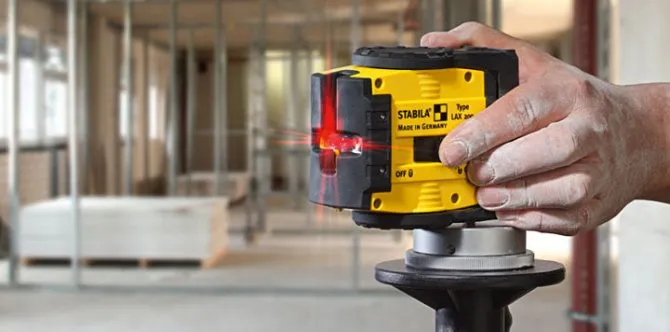

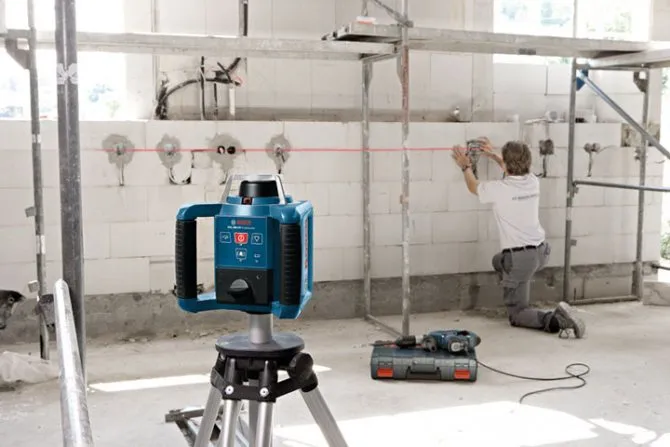

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

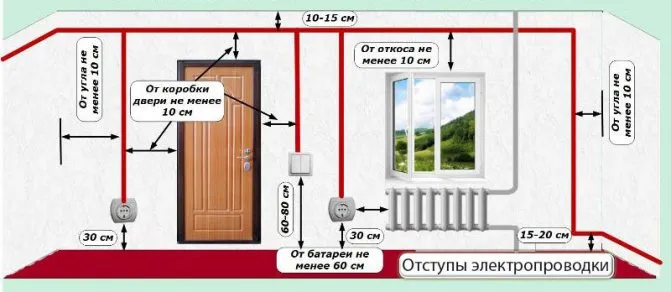

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

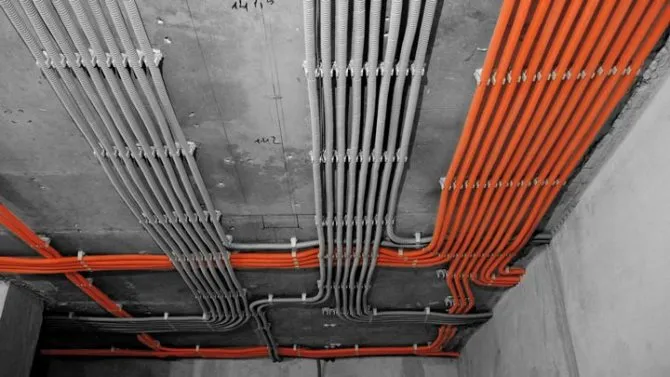

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

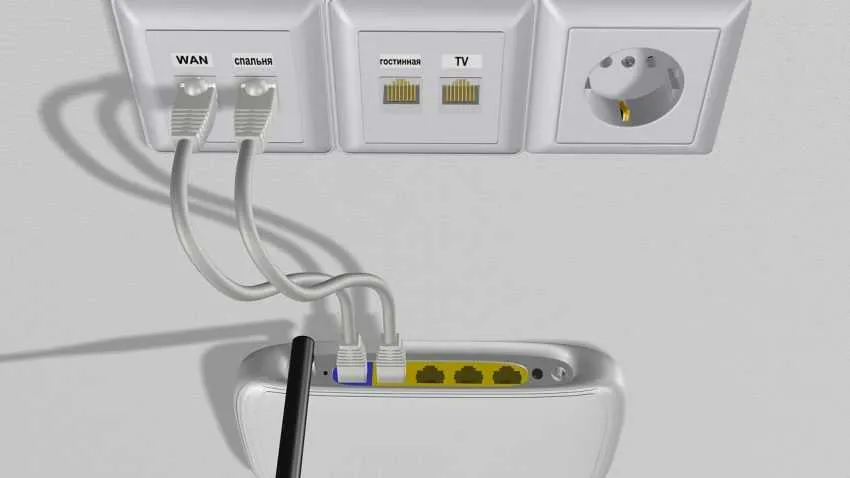

Подключение цифрового телевидения (IPTV)

Кроме подключения аналогового телевидения, сейчас у многих провайдеров телевидения появляется возможность подключиться к цифровому телевидению. Качество там на порядок выше. Схема подключения цифрового телевидения – только звезда.

Принципиальные отличия – используется цифровой (компьютерный) кабель, подключение по схеме “звезда”, вместо сплиттера используется цифровой разветвитель (маршрутизатор или концентратор), имеющий один вход и несколько выходов. К одному выходу подключается один телевизор. Телевизор должен понимать цифровой сигнал IPTV – иметь CAM-модуль. Если телевизор не принимает цифровой ТВ сигнал, нужна специальная SD-приставка. В обоих случаях у провайдера приобретается смарт-карта для тарификации и управления услугами.

Интересуйтесь у провайдера, за цифровым телевидением (DVB) будущее. В многоквартирных домах крупных городов аналоговое телевидение протянет ещё пару лет.

А эфирные антенны уже умерли. Помните, ещё лет 5-10 назад все окна, балконы и крыши квартирных домов были утыканы антеннами?

Как правильно выбрать место

розетки для телевизора на стене

В гостиной

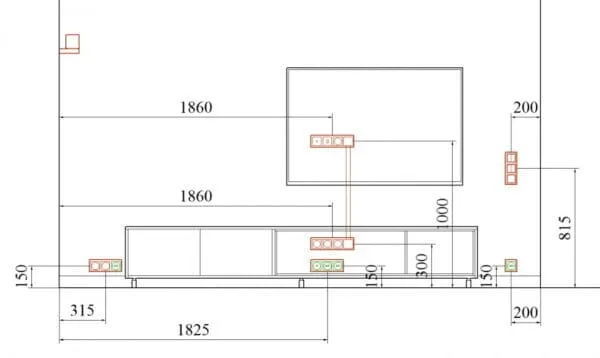

Выбирать место для установки телевизионной розетки нужно в зависимости от высоты расположения приемника. Формула исчисления расстояния выглядит так:

Высота разъема = расстояние от пола до телевизора + высота техники, разделенная на 2. Такой расчет подойдет для ТВ с обычной антенной, когда нет спутника. Разъемы размещают за устройством. Для современных моделей нужно дополнительно установить вторую розетку для приставки.

Рекомендуется оборудовать мультимедиа розетку с интерфейсом HDMI за приемником, кабель от которой приведет к месту, где расположено дополнительное оборудование.

Требуется максимально плотно прижать приемник к стенке. Он должен выглядеть как картина и органично вписаться в дизайн комнаты. Если розетка будет размещена неграмотно, то сложно поставить кронштейн.

Нормальная высота монтажа розеток в гостиной, где чаще смотрят каналы, сидя на диване или в кресле, равна 130-140 см.

В спальне

Для определения расположения высоты розеток для телевизора в спальне, нужно прилечь на кровать, расслабиться, закрыть глаза, потом открыть и взглянуть на предполагаемое место монтирования ТВ.

Тот участок, на который первым упал взгляд, станет центром монитора, где устанавливают кронштейн. Моменты, на которые обращают внимание при размещении панели:

  • высота мягкой мебели – кровати, дивана;
  • месторасположение, с которого планируется смотреть приемник;
  • настройки электроаппаратуры.

Рекомендуется, чтобы в период просмотра угол отклонения от середины дисплея был не более чем 30°.

Чтобы просматривание ТВ в спальне было удобно, рекомендуется установить регулируемый кронштейн, позволяющий ставить телевизор в комфортное положение.

При размещении приемника в спальне, выбирают расстояние 1,5 метра от пола, а на высоте 25 см от него монтируют блок розеток.

На кухне

Хозяйкам нравится просматривать фильмы, передачи, находясь на кухне. Чаще при приготовлении блюд, поэтому стандартное размещение оборудования по принципу «середина экрана – на уровне глаз» здесь неприемлема.

Если телевизор снабжен ЖК-экраном, то в горизонтальной плоскости он имеет большой угол наклона при маленьком изменении контрастности. Вертикальная плоскость при небольшом наклоне затемняет монитор.

Если хозяева будут просматривать ТВ стоя, то его вешают на расстоянии 1,75 см от пола. Если сидя на стуле, то ниже.

Многие кухни имеют маленькую площадь, поэтому единственным местом будет расположение приемника на стене. Тогда покупают подвижный кронштейн для изменения угол наклона.

Советы

При использовании инструментов ручки должны быть изолированы. Розетки устанавливают только в обесточенном помещении. Важно не контактировать телом с оголенными проводами. Каждую проводку перед подсоединением проверяют указателем фазы.

Чтобы самостоятельно поставить розетку под телевизор, нужно обладать знаниями и соблюдать меры безопасности при работе. Расположение ТВ на стене очень удобно и современно. В зависимости от того места, где его будут смотреть, устанавливается высота розеток на оптимальном расстоянии в 120-140 см от пола.

Какие розетки выбирать для телевизора

Розетки для ТВ делятся по назначению: силовые, для интернета, мультимедиа и др.

Кроме этого, они отличаются по конструкции:

  • проходные — с 1 входом и 2 выходами (для подключения следующего устройства);
  • оконечные;
  • одиночные (простые).

Розетки подбирают также по способу монтажа — для скрытой установки или наружные. В последнем варианте провода обычно прокладываются в кабельных каналах.

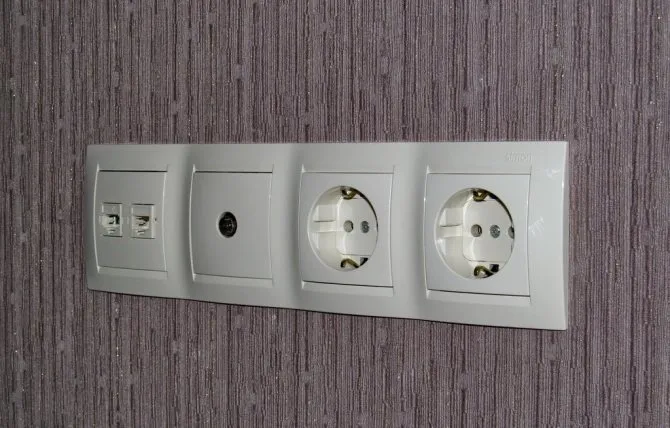

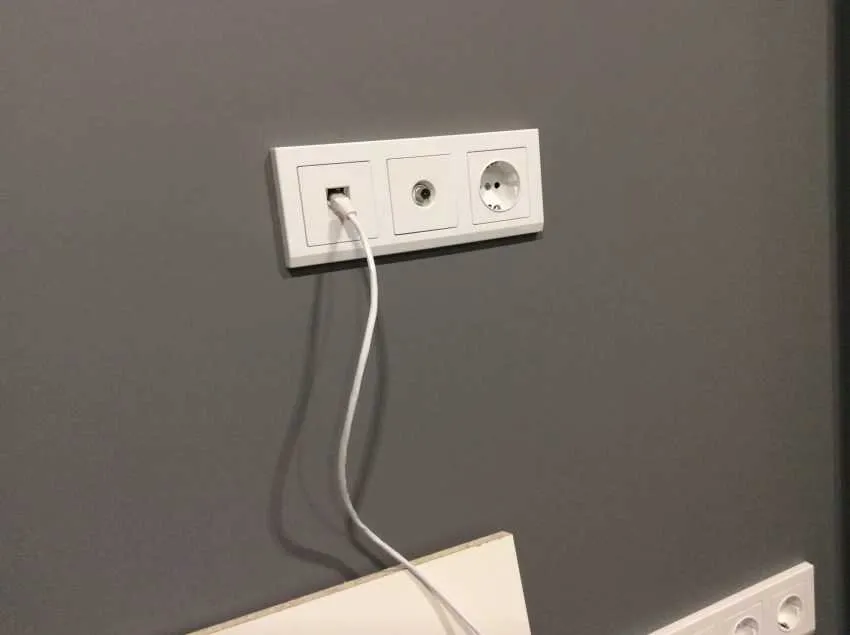

В продаже присутствуют розетки комбинированного типа:

  • tv-rj45 — телевидение и интернет;
  • TV-RD — ТВ и радио;
  • tv-sat — эфирное и спутниковое телевидение;
  • tv-rd-sat — ТВ, радио и спутник.

С такими розеточными узлами часто устанавливают блок-смеситель. Он объединяет сигналы от разных кабелей.

Совет! Для более компактного размещения можно ставить розетки на 3 выхода и 2 входа.

Эфирное и спутниковое ТВ подключаются по отдельным кабелям. Соединять розетки между собой можно шлейфом — по проходной схеме, по схеме “звезда”, или пользоваться одиночными узлами. Розетки можно подобрать по цвету, материалу и дизайну вместе с силовыми разъемами.

Схемы

Для антенного кабеля есть несколько типов подключения – он может быть включен индивидуально, параллельно и последовательно. Последние два, для упрощения называют звездой и шлейфом соответственно. Схема выбирается, исходя из планируемого количества ТВ-приемников.

Для единственного телевизора достаточно будет индивидуального включения. Для этого, достаточно подвести кабель к нужной позиции и установить розетку. Несколько устройство потребуют схему «звезду». Здесь понадобится разветвление сигнала при помощи сплиттера.

При последовательной схеме, телевизоры включаются в сеть по порядку. Здесь стоит учитывать, что повреждение провода на одном участке выведет из строя несколько приемников.

Также, последнее устройство может получать недостаточный по мощности сигнал, что приведет к искажениям, однако в современных телевизорах такой нюанс учитывается и нивелируется производителями.

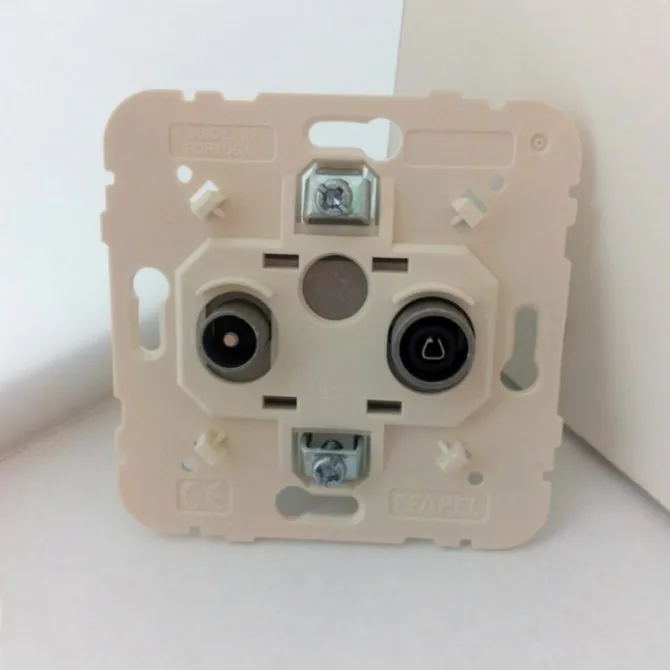

Установка розетки в подрозетник

Монтаж собранной телевизионной розетки на место крепления производится при помощи распорных лапок, присутствующих в ее конструкции. Сама розетка дополнительно фиксируется в стене крепежными саморезами. Перед тем, как установить их, проверьте геометрию установки по уровню, и при необходимости подкорректируйте положение лапок.

Совет: оставшуюся часть провода следует уложить внутрь подрозетника, свернув его кольцами. Старайтесь сворачивать кабель аккуратно, не допуская лишних заломов и перегибов – это может сказаться на качестве сигнала.

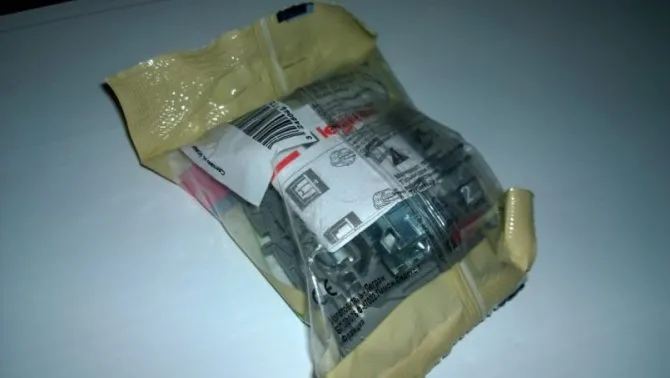

Как установить телевизионную розетку Легрант видео смотрите ниже:

Подведём итоги

Интернет-магазин 220pro.ru предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.

Телевизионные розетки Телевизионный кабель

Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

розетки для телевизора на стене

Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

  • провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
  • сигнал устойчив;
  • разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

розетки для телевизора на стене

Важные нюансы

Стоит понимать, что отвечая на вопрос, где делать розетки в спальне у кровати, не нужно думать только о классических вариантах электрического питания. Можно вывести на стену сами USB-порты, тогда заряжать смартфоны или другие гаджеты будет намного удобнее.

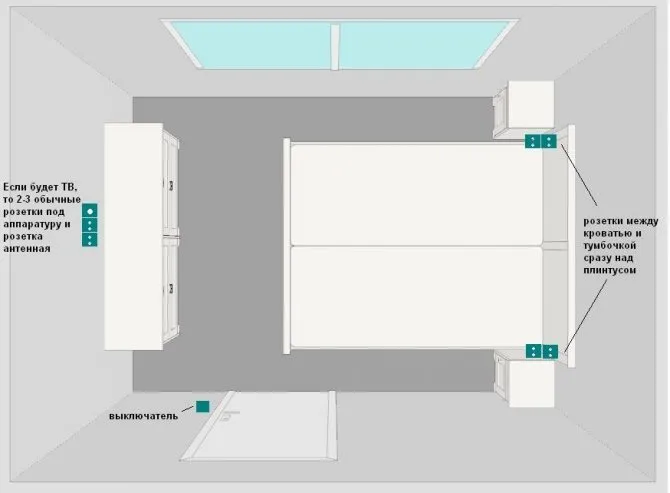

Ниже на фото показано расположение розетки в спальне для мобильных устройств.

расположение розетки в спальне для мобильных устройств

Для удобства в спальне часто используются двойные выключатели. Раньше такие устройства можно было встретить только в отели. Над или рядом с кроватью размещается выключатель для основного света и дополнительного освещения. Обычно для этого используется одна рамка для двух клавиш. Высота розеток в спальне такого назначения должна быть на уровне вытянутой руки. Продумав где делать розетки в спальне таким способом, не стоит забывать и о выключателе рядом с входной дверью. Две-три точки для управления основным освещением в спальне будет достаточным.

Интернет через Wi-Fi розетку

Интеллектуальная технология даже розетку превращает в подключение к Интернету, если радиус действия беспроводной локальной сети ограничен стальными балками, стенами, потолками или другими электрическими устройствами в доме. Сетевое подключение может быть установлено как скрытое решение через Wi-Fi розетку.

Данные передаются через обычную электросеть, поэтому прокладывать новые кабели не нужно. Также обеспечивается безопасность: передача данных может быть надежно зашифрована с помощью специального программного обеспечения.

Выбор крепления

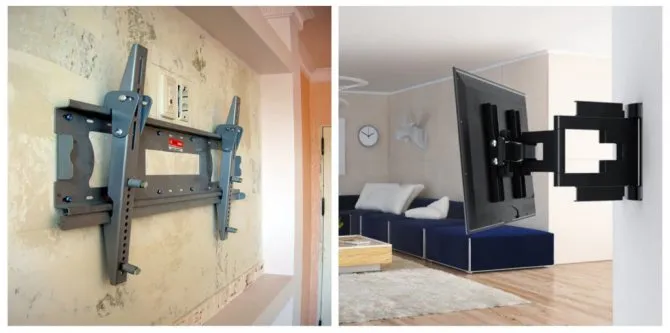

Следующим вашим шагом будет выбор крепления или кронштейна, с помощью которого телевизор будет держаться на стене. Вообще, для каждой конкретной марки и модели существует или по крайней мере рекомендуется производителем отдельный тип креплений. Все они стандартизированы, однако наиболее популярной является категория с аббревиатурой VESA.

Весь крепеж бывает нескольких типов:

Жесткий крепеж представляет собой консольную систему, элементы которой всегда будут находиться в одном и том же строго фиксированном положении. Наклонный и поворотный типы подразумевают под собой подвижную систему, то есть кронштейн. Рассмотрим каждый вид креплений более подробно.

Как правильно расположить телевизор на стене: 6 правил

Мощность основной техники

До того, как определить места установки розеток и переходить к монтажу, важно выполнить расчеты. Первым делом прописывается вся техника, что планируется использоваться, и примерная ее мощность.

Средние показатели таковы:

  • холодильный шкаф — до 1 кВт;
  • бойлер — от 1,5 кВт;
  • варочная панель — 1-1,5 кВт;
  • стиральная машина — 1,5 кВт;
  • духовка — от 2,5 кВт.

Описанные данные относятся к крупной технике, которая создает основную нагрузку. Мелкие приборы в виде чайника, блендера и прочего тянут на себя 300–800 Вт, для них следует на чертеже выделить отдельные места.

Проектор

Для системы с проектором тумба нужна обязательно. Проектор не является ни источником видеосигнала, ни аудио усилителем. Нужны отдельный источник видео и колонки.

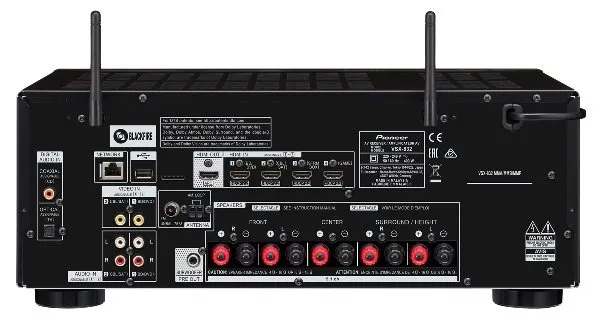

Нам нужен ресивер. Ресивер — устройство, которое осуществляет две функции: во-первых, переключает сигнал с одного из нескольких входов на выход, во-вторых, является многоканальным аудио усилителем.

Розетки для домашнего кинотеатра

Он довольно крупный, надо это учитывать при планировании места в тумбе. На картинке выше мы видим 4 HDMI входа, 1 HDMI выход на проектор, 5 выходов на колонки, слева от них выход на активный (то есть, требующий электрическую розетку) сабвуфер. Это ресивер 5.1 — 5 колонок и 1 сабвуфер. Количество колонок может быть также 7, 9, 11, 13, а сабвуфера может быть 2.

В тумбе ставим ресивер и источники видеосигнала: приставку, медиаплеер, Blue-Ray и прочее.

Можно ли сделать проектор с беспроводной аудиосистемой, например, с Sonos, и без ресивера? Можно. Источник видео нам всё равно понадобится, пусть это будет Apple TV, который мы поставим рядом с проектором у потолка. Звук на саундбар будем передавать оптическим кабелем либо кабелем HDMI. Так как у Apple TV выход только один HDMI, то нам понадобится HDMI сплиттер. Если передаём звук по оптике, то нужен сплиттер на HDMI и оптику, а если передаём по HDMI, то нужен сплиттер на два HDMI, один из них с поддержкой ARC (audio return channel, передача звука без видео по HDMI). У новых саундбаров Sonos вход только HDMI, но в комплекте переходник с оптики на HDMI. Так что для универсальности можно заложить и оптический кабель (Toslink) и HDMI, а для удешевления достаточно только оптического.

Как правильно расположить камин и телевизор?


Расположение камина и телевизора в комнате зависит от многих факторов, включая размеры комнаты, размещение мебели, личные предпочтения и стиль интерьера. Однако, есть несколько рекомендаций, которые помогут правильно расположить камин и телевизор.

  1. Разместите камин и телевизор на противоположных стенах. Таким образом, камин будет служить фокусом визуального интереса в комнате, а телевизор будет удобен для просмотра из разных углов.

  2. Если у вас маленькая комната, то можно разместить камин и телевизор на одной стене. В этом случае, камин можно поместить в нишу, а телевизор повесить над ней.

  3. Если у вас большая комната, то можно разместить камин и телевизор на разных стенах. В этом случае, камин можно поместить на центральную стену, а телевизор — на противоположную.

  4. При размещении камина и телевизора на одной стене, убедитесь, что между ними достаточно расстояния, чтобы избежать перегрева телевизора.

  5. Если вы планируете разместить камин и телевизор в одной комнате, но по разным причинам не можете их разместить на противоположных стенах, то можно разместить их под углом друг к другу.

  6. Не забудьте установить телевизор на подвижный кронштейн, чтобы его можно было повернуть в нужную сторону в зависимости от того, где находятся зрители.
