Отзыв о Schneider Electric КлК-5С — клеммная коробка для варочной панели

Качество сборки, простой монтаж, поддержка сечения до 5х6 мм 40А нагрузка, компактность, цена

В один момент мне пришлось решить, какую накладную розетку и вилку использовать для подключения варочной панели, и я был разочарован избыточными и громоздкими решениями, а также высокой стоимостью комплекта накладной пары вилки и розетки.

Учитывая сегодня желания экономить и вкладывать в достойные но экономные вещи в электрике, за счет данного решения семья может сэкономить в среднем 2,5 тысяч рублей на пару — вилка+розетка+подрозетник. Цена вопроса по разным источникам от 200 до 300 рублей за это чудо-коробку.

Возможно подключить как на варпанель мощностью до 7,6 кВт в однофазную сеть используя кабель сечением 3х6.0 мм как моножилу типа NYM, ВВГнг, так и гибкий под втулочный наконечник НШВ 6.0 мм

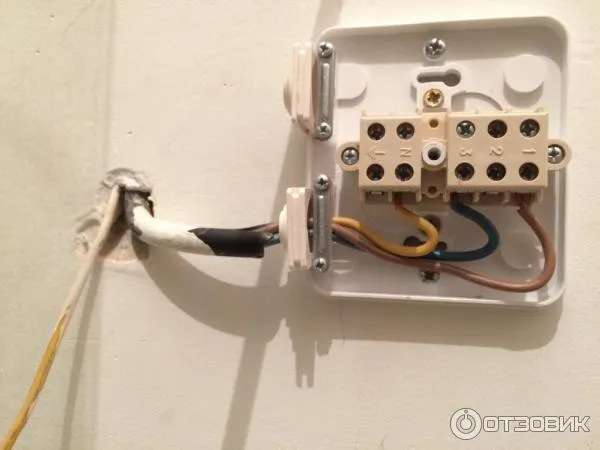

Неудобно только то, что на клеммной колодке клемма PE «земля» расположенна очень близко к месту ввода/вывода кабеля из коробки. Если у вас кабель типа ВВГнг как на фото, лучше передвинуть на следующую клемму кабель, тогда можно уложить 6-ку кабель даже с малым но запасом. Запас правда можно предусмотреть изогнув кабель при выходе из стены, фото будет ниже.

Отмечу, что клеммы раздвижные и зажимаются хорошо за счет установленного подпружиненного механизма. При установке в них кабеля моножилы или обжатого конца многожильного кабеля нужно хорошо засовывать кабель внутрь их. Иначе получите недожатый кабель и ослабленный контакт. Это может привести позже к проблемам.

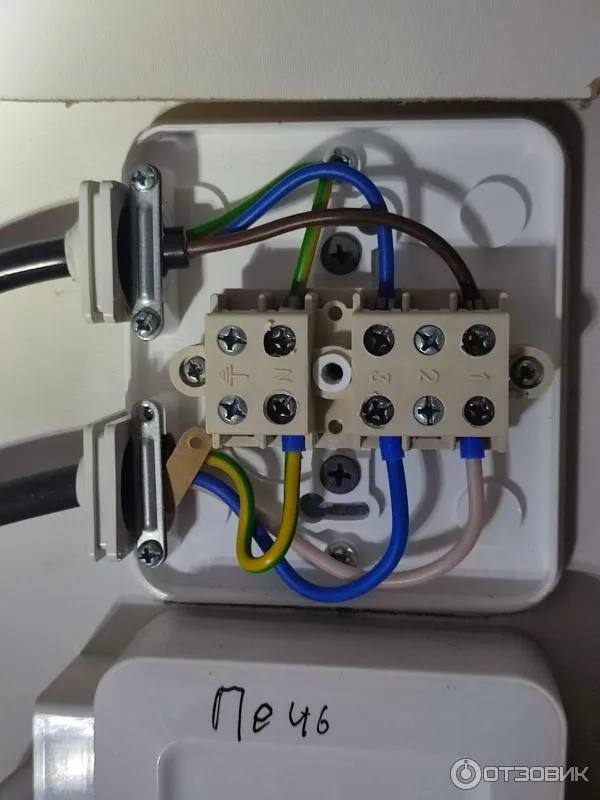

Подключение в трехфазной сети привожу ниже

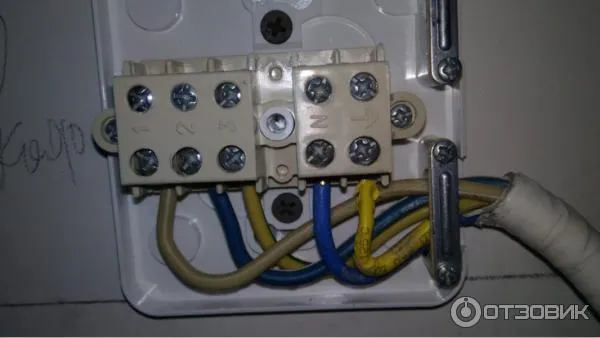

На фото мастера-ломастера забыли что они работают не в однофазной сети а в трехфазной сети. Предложил им добросить две жилы отдельно. В связи с чем, мы видим повторяющиеся цвета.

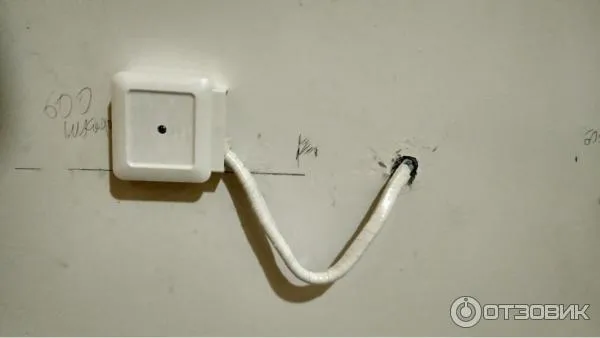

И говоря о небольшом выпуске кабеля и запасе, можно поступить таким образом.

Это позволит в случае проблем при установке коробки между ребер тумб сдвинуть коробку. А в случае необходимости поменять фазировку (или если при коммутации в электрошкафу фаз, в случае если перепутали фазы — скажем А и В пошли на варпанель а С пошла на духовку, тогда запас пригодиться чтобы произвести переключение в коробке и распределить нагрузку равномерно по потребителям).

Коробка монтируется на стену за счет двух пар дюбель-саморез. Для надежности и защиты от возможных пожаров и КЗ исполнение материала из качественного термопласта выдерживающего высокую температуру. А у основания имеется крепежная металлическая пластина.

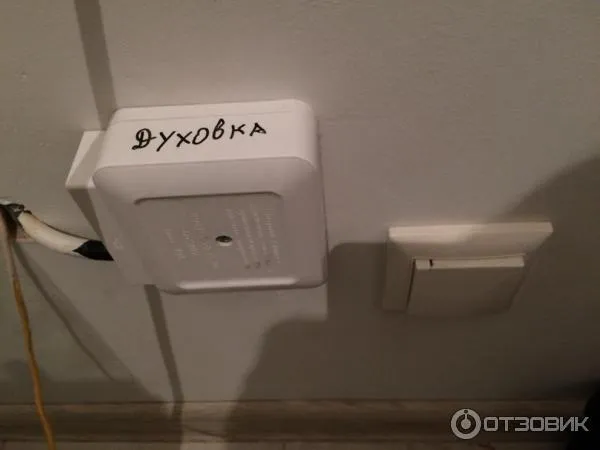

Единственное, что может людей смущать, это выход кабеля со стены. Но! Вы часто лазите за установленную столешницу с тумбами на кухне? А экономить разумно при стройке хочется? Ответы очевидны.
Так что думайте и принимайте решение.

А вот иметь гибкость при подключении, данная коробка позволяет легко и надежно.

П. С. Вот с этих коробок и началось мое знакомство и применение своей идеи в уже далеком 2013 году.

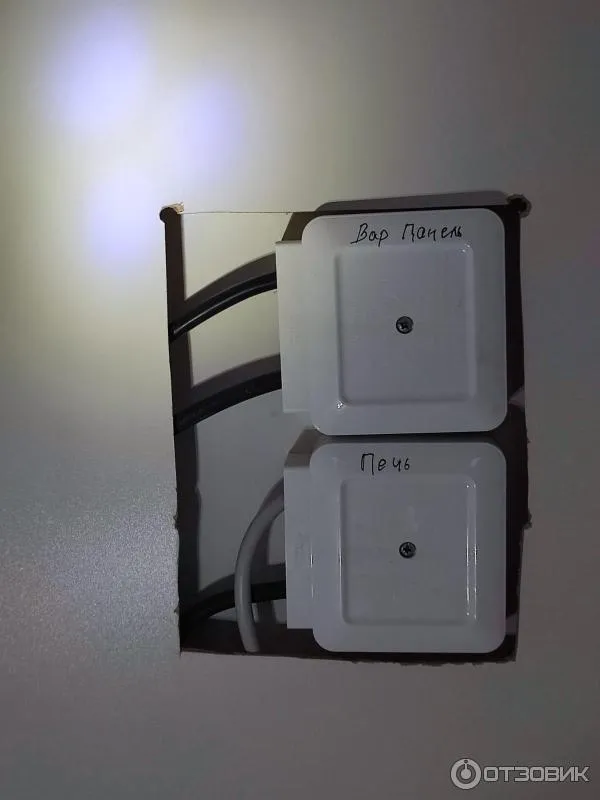

В 2022 году в июле потребовалось переоборудовать фартук кухни. Полез отключать. Время отключении и подключения составляет при легком доступе — 1-2 минуты. Плюс 3-5 минут потребуется если у Вас ящики загружены и их нужно или снять с салазок или раздвинуть внутри полки.

Своим давним решением остался доволен. Сэкономлено много средств. Трудностей при отключении/подключении нет. Места на стене занимает немного. Каждому самому решать что ставить — пару вилку с розеткой или использовать штатный кабель вар панели и под клеммы.
