Нет необходимости покупать дорогую печь-каменку для бани или сауны или пытаться сложить ее самостоятельно без знаний о кладке. Вы можете собрать качественную и дешевую печь используя металлическую трубу, железные листы и сварочный аппарат. В дальнейшем мы рассмотрим более подробно, как сделать каменку из металла и какие материалы необходимы для этого.

Содержание:

Печь для бани из металла своими руками (фото и видео)
Печь для бани из металла своими руками (фото и видео)

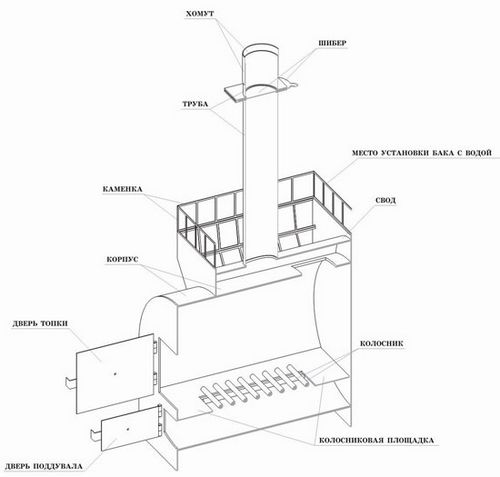

Схема металлической печи для бани.

Материалы для изготовления металлической банной печи

Чтобы сделать печь для бани своими руками, необходимо приготовить все инструменты и материалы, которые будут нужны в процессе сборки.

Из инструмента нам понадобятся:

  • сварочный аппарат;
  • болгарка для резки;
  • электроды для сварочного аппарата (с диаметром 3-4).

Как видим, ничего дорогостоящего либо очень сложного нет. Обычно такой инструмент есть на загородном участке у любого хозяина, умеющего и любящего делать все работы своими руками.

Материал, который необходим для сборки каменки, следующий:

Печь для бани из металла своими руками (фото и видео)

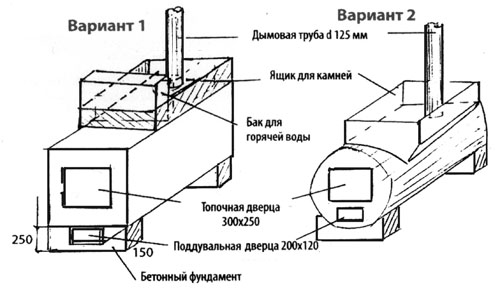

Схема металлической печи со сводом.

  • колесные диски — четыре штуки;
  • металлическая труба с диаметром в 100-1500 мм;
  • лист железа с толщиной в 2-3 мм;
  • металлическая арматура с диаметром в 8-10 мм.

Для основания печи надо взять:

  • красный огнеупорный кирпич — 300-350 штук;
  • цемент — два-три мешка по 50 кг каждый;
  • песок и щебень — примерно 1/10 куба.

При сооружении такой печи своими руками необходимо помнить, что тяга в ней будет зависеть от диаметра трубы.

Если труба будет тонкой, то воздух и дым просто не будут успевать покинуть дымоход, то есть образуется дымовая пробка и продукты горения наполнят помещение. Схема конструкции должна обязательно учитывать оптимальное сочетание размеров топки и дымоходной трубы. Большая ширина трубы также не подходит, так как тяга будет очень низкой, возникнет засоренность, требующая постоянной чистки.

Вернуться к оглавлению

Сооружаем агрегат из металла

Печь для бани из металла своими руками (фото и видео)

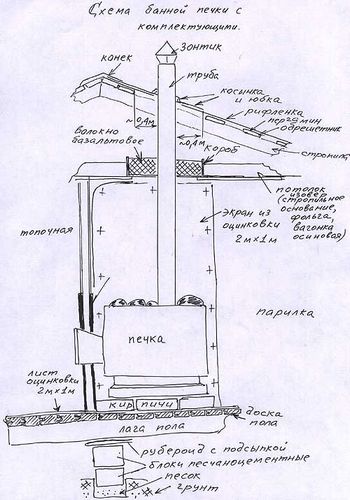

Схема монтажа металлической печи.

Собрать печь для бани своими руками не так сложно, но и простого тут тоже мало. Необходимо в точности следовать всем этапам, проверять каждый свой шаг. Ведь именно от этого будет зависеть безопасность конструкции. Металл — материал, который довольно сложно поддается обработке, для работы с ним необходим сварочный аппарат, требующий соблюдения соответствующих правил безопасности. Придется использовать защитные перчатки, маску для сварки.

Начинаем делать печь из металла с основания, так как подобная конструкция имеет довольно большой вес, для нее необходимо сооружать отдельный фундамент, устройство которого следует предусмотреть еще на том этапе, когда строится сама баня.

Строительство фундамента осуществляется следующим образом:

  • из деревянных досок сбиваем опалубку, высота которой будет составлять 20 см, а размеры — 1х1 м;
  • после этого выкладываем слой армировки (арматура укладывается квадратами со сторонами 20х20 см). В местах стыков арматура соединяется при помощи специальной проволоки. Подобная решетка не должна лежать прямо на земле, предварительно над своими руками нужно вбить четыре куска металлического прута в почву, привязать к ним решетку на весу;
  • после армировки выполняем заливку опалубки при помощи бетонной смеси, оставляем фундамент на две недели для просыхания. В помещении бани следует открыть двери и окна, чтобы улучшить вентиляцию. На пол рекомендуется уложить куски влажной ветоши, их рекомендуется постоянно смачивать. Это делается для того, чтобы бетон фундамента при высыхании не покрылся трещинами.

Вернуться к оглавлению

Сборка печной конструкции

Печь для бани из металла своими руками (фото и видео)

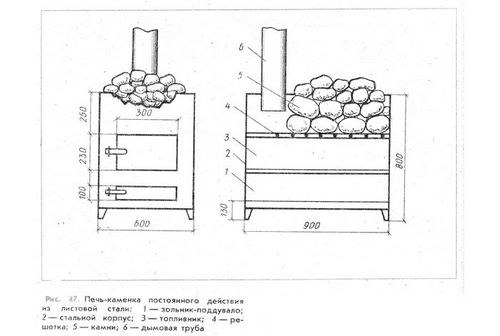

Схема сборки металлической печи.

Теперь начинаем собирать печь для сауны. Берем обод от колеса, после чего завариваем все отверстия, кроме того, которое находится посередине. У второго обода срезаем верхушку, вставляем в него первый, после чего конструкция заваривается. При этом не должно оставаться никаких зазоров, весь шлак от сварки отбивается, проверяется шов, он должен быть сплошным. В итоге получается емкость, то есть корпус для будущей печи.

С трех сторон к полученной конструкции надо приварить металлические стержни, чтобы придать устойчивость конструкции. В первом ободе своими руками надо высверлить отверстие, диаметр которого должен составлять 25 мм (к нему будет присоединяться труба и кран для спуска воды). В это время фундамент для каменки уже готов, можно снять опалубку, начинать кладку своими руками из кирпича. Вместо обычного цементного кладочного раствора в данном случае рекомендуется использование глиняного. Из кирпича выкладывается основание, на втором ряду уже надо делать зольник для создания тяги. После этого можно устанавливать дверку из листового металла. Топка выкладывается далее, после чего ставим колосник, сверху которого надо выложить еще два ряда кирпича.

Таким образом у нас получается печь для бани, которая является отличной комбинированной конструкцией из металлического корпуса и кирпича. После монтажа необходимо примерно на две недели оставить печь для просыхания кладочного раствора.

Дымоходная труба из металла ставится после того, как раствор высох. Бак для горячей воды ставится после трубы, он должен находиться сверху. Сборку лучше начинать прямо внутри помещения бани, так как вес будет довольно значительным.

Печь для бани и ее дымоход следует укрепить при помощи двух арматурных железных стержней, которые привариваются к металлическим пластинам, зафиксированным на стене.

Вернуться к оглавлению

Второй вариант сборки металлической печи

Но металлические печи могут иметь самые различные формы, в том числе и собранные из труб. Такая печь для бани с первого взгляда очень простая, но при сборке надо соблюдать некоторые особенности технологии.

В качестве основания для конструкции будет использоваться кусок металлической трубы, диаметр которой составляет 525 мм, а длина — 650 мм. Внизу этой трубы необходимо прорезать отверстие с длиной в 335 мм и с шириной 180 мм. Именно тут будет находиться колосник. Далее при помощи сварочного аппарата навариваем железную полосу либо прутья с шагом в 1 см.

Далее необходимо сделать короб, его будем собирать из куска листового железа с толщиной в 2-3 мм. Нам необходимы будут листы с такими размерами:

  • 600 х 140 мм — два листа;
  • 270 х 600 мм — один лист;
  • 270 х 140 мм — один лист.

После того как короб из металла сварен, необходимо зачистить все места соединения. Далее занимаемся трубой. С двух сторон надо прорезать заглушки, для чего сначала делим трубу условно пополам (525/2=262,5 мм) и вырезаем 2 круга.

Теперь приступаем к сборке печи своими руками:

  • прорезаем в корпусе два отверстия, одно из которых предназначено для будущего дымохода (диаметр 110 мм, от края надо отступить на 100 мм), второе — для камней квадратной формы (у нас будет печь-каменка, не забываем об этом). Для этого от края отступаем на 215 мм, разрез поперек составляет 250 мм, вдоль — 300 мм. Для соблюдения вертикальности и горизонтальности необходимо использовать строительный уровень;
  • для ниши под камни надо отдельно сделать конструкцию из металлического листа с толщиной в 5 мм. Для короба нам понадобятся: два листа с размерами 270х300 мм, два листа на 270х250 мм и один лист с размерами 250х300 мм. Короб сваривается, все швы после этого зачищаются и промазываются при помощи керосина;
  • далее вырезаем перегородку для шахты из железного листа с толщиной в 4-5 мм, которая будет отгораживать дымоход от топки, то есть тепло не будет уходить так быстро;
  • теперь собираем печь для бани из приготовленных деталей. Вставляем перегородку, после нее нишу для камней, переворачиваем корпус. Ставим боковинку с дверцей, которая приваривается с одной стороны корпуса, зольник внизу, закрываем колосник. Последней ставится дверца для топки, для чистки дымохода и ножки для печи.

Вернуться к оглавлению

Заключительные работы

Теперь готовая печь своими руками устанавливается на приготовленном для нее месте. При ее использовании необходимо учесть, что ниша для камней располагается снаружи, то есть нагрев их в такой каменке будет происходить немного медленнее, чем для печи обычной формы, но на качество это никак не влияет. Надо помнить, что участок пола под поддувалом печи должен быть выложен только негорючими материалами, например, при помощи листа железа либо из керамической плитки.

Традиционно печь для бани выполняется из кирпича, но вовсе не обязательно использовать такой дорогостоящий материал. Можно своими руками сделать эффективную печь-каменку из металлических листов, каждая часть которой будет сделана самостоятельно. Вариантов изготовления такой удобной печи довольно много, главное — это уметь работать с металлом, иметь опыт использования сварочного аппарата.
