В процессе установки осветительных систем в бытовых и промышленных помещениях, довольно часто возникает потребность в управлении несколькими приборами из одного места.

Подключив двойной выключатель на две лампочки, вполне возможно воплотить эту задумку в реальность.

Как это сделать, и каких правил безопасности следует придерживаться?

Для чего нужно подключать двойной выключатель на две лампочки

Основная причина использования двойных выключателей – это оптимизация применения электрооборудования, которое подключается к одной цепи. В качестве самого яркого примера оптимизированного контура можно привести стандартную организацию освещения для раздельного санузла. При этом со стороны прихожей происходит установка одного клавишного выключателя. Как результат, управлять освещением в туалете можно с помощью одной клавиши, а в ванной – с помощью другой.

Благодаря такому выключателю появляется возможность одним движением одновременно выполнять два действия – это включение освещения в одной комнате, и выключение света в другой.

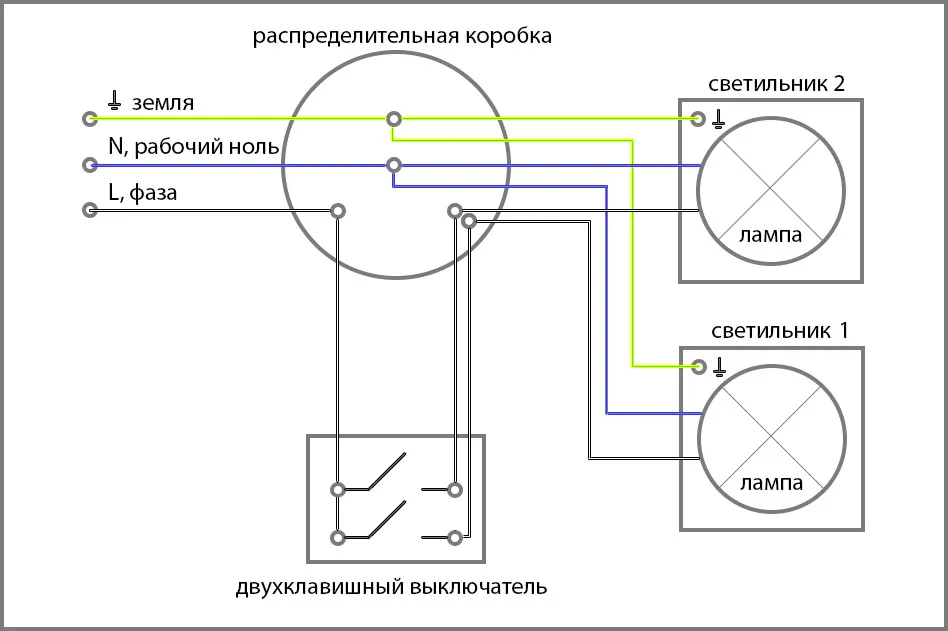

Схема подключения двухклавишного выключателя на две лампочки при наличии в сети заземляющего проводника

Однако устанавливать выключатель общего типа необходимо лишь в случае, когда они находятся рядом. Если же комнаты находятся на расстоянии, то лучше использовать стандартные отдельные установки, чтобы не было путаницы.

И если вы задаетесь вопросом, как подключить двойной выключатель на две лампочки, то помимо схемы подключения, вам необходимо изучить, какие инструменты для этого необходимы, как подготовиться к установке, и как ее непосредственно произвести. Давайте более подробно остановимся на каждом из пунктов.

Подготовительный этап работы

В процессе подготовки к монтажу электрических коммутационных аппаратов, то есть выключателей, необходимо изучить вопрос строения устройства, его назначения, исполнения и принципа работы. Важно также подготовить весь необходимый инструмент для установки выключателя в бытовых или промышленных условиях.

Регулировка числа включенных приборов освещения должна осуществляться с помощью выключателя, который обустроен дополнительным отходящим контактом и отдельной кнопкой для управления. По габаритам он обычно идентичен одноклавишным выключателям, что предусмотрено для большего удобства взаимозаменяемости. Основным отличием является коммутационная начинка.

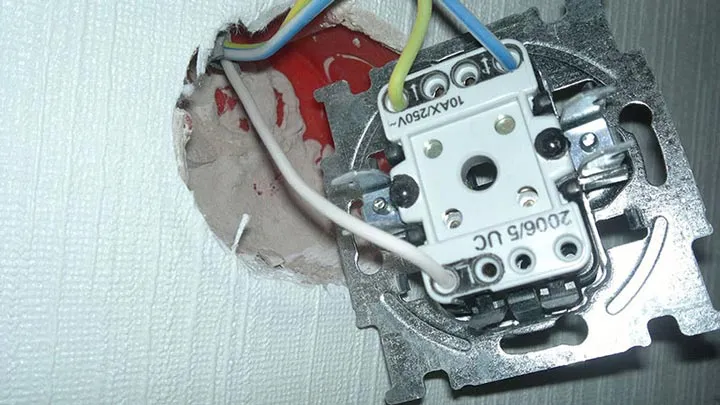

В устройствах с двумя клавишами имеется рабочая часть с тремя контактами, из которых один является входящим, а два – отходящими. Именно у исходящих контактов присутствует независимое друг от друга управление, осуществляющееся с помощью выключателя.

Устанавливая выключатель, его необходимо расположить так, чтобы отходящие контакты находились сверху. Это является общепринятым стандартом для положения «включения/выключения».

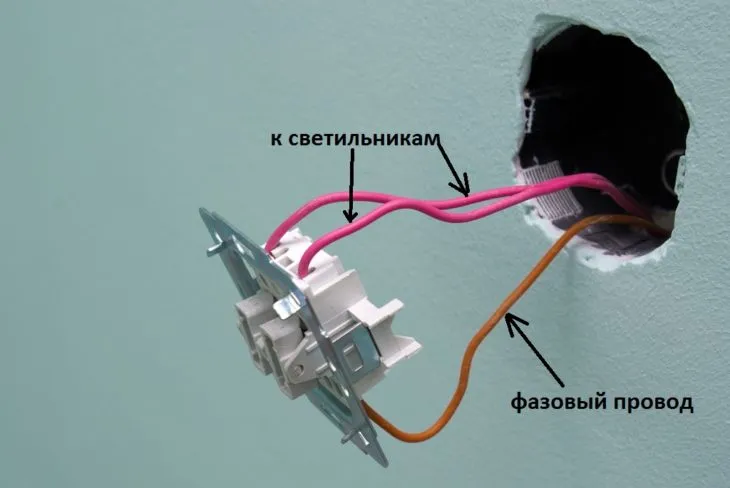

На клемму приходящего контакта должен быть подключен провод с фазой, который идет от распределительной коробки. На клеммах отходящих контактов должны быть установлены фазные провода потребителей, то есть от отдельных ламп отдельных светильников.

Нулевой провод, он же называется рабочим нулем, должен выводиться к потребителям из распределительной коробки, при этом он не должен никак проходить через выключатель.

Отдельно стоит отметить, что двухклавишные модели выключателей имеют определенные разновидности:

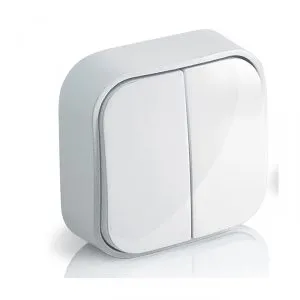

• модели для установки на саму стену (используются для открытой проводки);

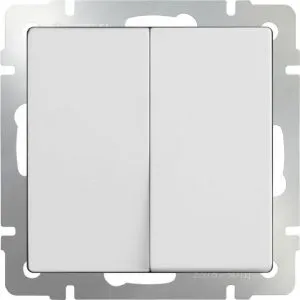

• модели для внутренней установки на стене (подходят для скрытой проводки).

Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.

Схемы подключения

Поэтапная инструкция по монтажу

Теоретически, процесс подключения коммутационного устройства можно поделить на несколько основных этапов. Начинать монтаж необходимо с кабелей. Так, если же проводка достаточно старая, то она обязательно должна быть заменена на новую. После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе. С целью монтажа светильника или люстры необходимо использовать инструкцию от производителя, специально разработанную для того или иного источника света.

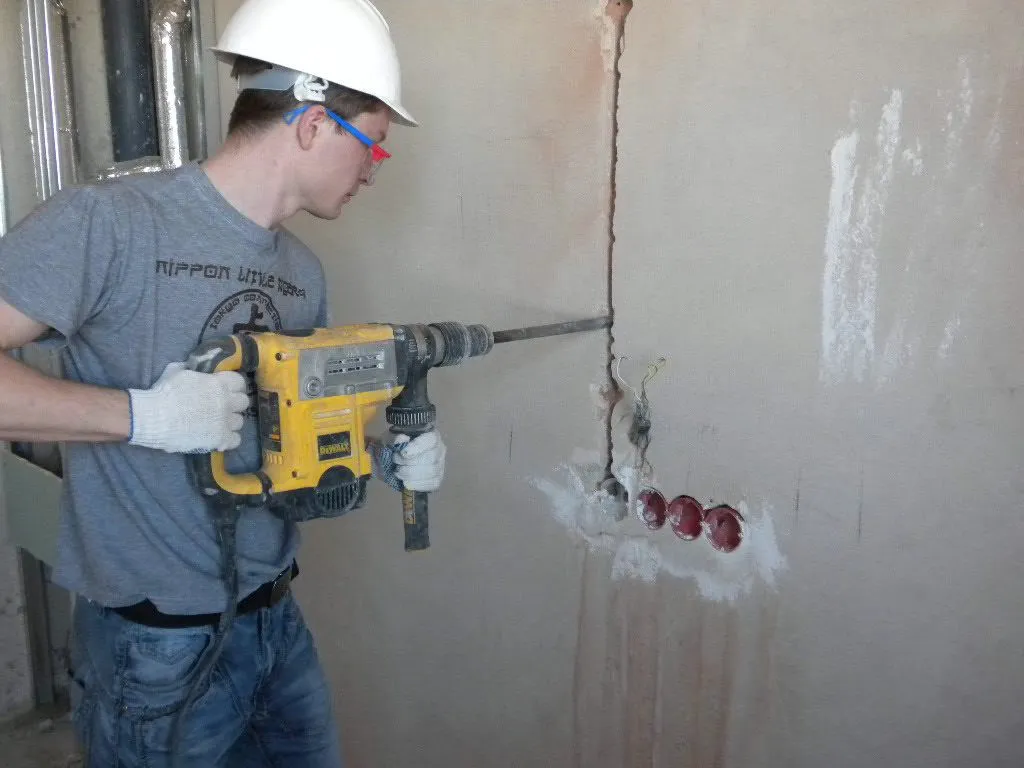

Первый этап – подготовка стен

Этап штробления стен является очень важным, и его необходимо пропускать только в случае проложения новой проводки с медными жилами подходящего сечения. Если же имеются какие-либо сомнения, то лучше проконсультироваться со специалистом. Если же проводка старая, обязательно меняем ее на новую.

С целью освещения подойдет самый обыкновенный провод ВВГнг, сечение которого составляет 1,5 мм² в квадрате. Если же наряду с освещением будет производиться подключение розеток, то лучше отдать предпочтение тому же проводу, но уже с сечением в 2,5 мм².

На этапе подготовки стен должно быть произведено штробление и обустройство, подготовка мест, на которых будет производиться монтаж распределительных коробок и подрозетников. На данном этапе специалисты рекомендуют устанавливать также и дополнительный автоматический выключатель в электрощиток. Это отдельное устройство будет не лишним, особенно в ситуациях, когда на линии освещения необходим будет ремонт. С помощью такого простого защитного устройства можно будет осуществить отключение только одного контура, при этом остальные будут продолжать работу в стандартном режиме.

Стоит отметить, что в случае деревянных домов значительно отличается тип проводки, поэтому скрытый способ монтажа не используется, поскольку это дополнительное повышение уровня пожарной опасности. В связи с этим кабеля должны быть максимально изолированы.

Монтаж проводов осуществляется с наружной стороны с помощью специальных изоляторов. При этом производится установка не внутренних, а накладных выключателей, однако основной принцип подключения жил к клеммам остается таким же.

После того, как штробление стен разных материалов завершено (это может быть и бетон, и кирпичь, и пенобетон), канавки для укладки проводов необходимо заделать с помощью строительной смеси или алебастра. Далее можно переходить уже к штукатурке, производить декоративную отделку стен. Рекомендуется сохранить месторасположение проводов на схеме, чертеже, чтобы в будущем ремонт и замена проводки не вызвали проблем.

Второй этап – подключение в распределительной коробке

Распределительной коробкой называется камера, в которой производится разводка и соединение жил. В зависимости от типа розеток и выключателей, может значительно различаться непосредственно сам тип схемы подключения. И в первую очередь на данном этапе следует сделать правильный выбор коробки. Если ранее в приоритете были металлические изделия, то на сегодняшний день выпускаются более удобные и безопасные в монтаже аналоги из пластика.

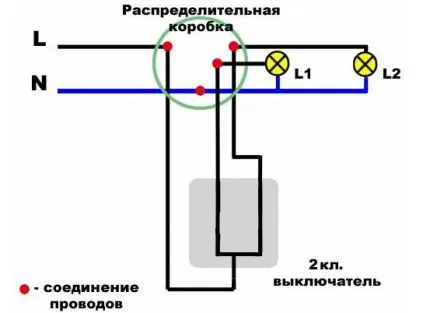

Схема соединения жил: нулевой провод от щитка скрутить с нулями двух подключаемых ламп, а фазу отправить к выключателю. Две выходные фазы из выключателя направить к лампам – по одной на каждую

Как уже говорилось, существуют внешние и внутренние типы, однако в ходе работы намного легче в монтаже оказываются именно внешние изделия. В случае необходимости разъединения проводов, например, из-за замены электроустановки, чтобы получить доступ к встроенной распределительной коробке, необходим будет демонтаж штукатурки, а после – ремонт.

В случае с внешней коробкой, ее корпус всегда находится на виду. Для доступа достаточно будет открутить крышку и осуществить требуемые действия.

В последнее время в основном используются именно трехжильные провода в распределительной коробке, поэтому, как и в случае с нулевой жилой, производится скрутка земли. Если же в доме еще старая проводка, но она довольно надежная и исправная, то можно не проводить замену. При этом следует применять подключение, которое указано на схеме.

Вообще имеется несколько вариантов соединения проводов. И самыми распространенными на сегодняшний день являются скрутка с изоляцией в будущем, а также соединение с помощью клеммников. Что касается пайки, то этот метод применяется достаточно редко. Если же вы предпочитаете использование клеммников, то можно отдать предпочтение распределительной коробке, в которой уже заранее предустановлены клеммы.

Третий этап – монтаж светильников

В зависимости от ряда факторов, может различаться и основной способ установки люстры с двумя лампами или же двух раздельных светильников. Среди них можно выделить:

• непосредственно модель осветительного прибора;
• уровень готовности проводки;
• основы для монтажа.

Проще всего производить замену осветительного оборудования тогда, когда основная жила выведена в месте установки, то есть, например, в центре помещения. В случае новых или подвесных потолков (натяжной потолок, пластиковый или даже гипсокартонный), с целью произведения монтажа осветительного прибора необходима будет установка дополнительного крепежа или закладных.

При подаче двух фазных проводов к светильнику от двухклавишника, производится поочередное подключение каждого из них к определенной лампочке. Помимо этого, из распределительной коробки должны быть протянуты две нулевые жилы, которые также раскидываются в процессе монтажа по двум разным лампам.

В случае, когда обе лампочки будут подсоединены к одному проводу, то включаться и выключаться они будут одновременно, поэтому нету никакого смысла в установке двойного выключателя.

Устанавливая две раздельные лампы в разных помещениях или комнатах, основной принцип монтажа не меняется, но изменяется протяжка проводов непосредственно от распредкоробки. Они должны быть направлены в разные стороны, что обычно делается, если комнаты находятся рядом друг с другом. Что касается самой распределительной коробки, то ее монтаж лучше производить непосредственно над самим выключателем, на расстоянии около 15-20 см от потолка.

Четвертый этап — установка самого выключателя

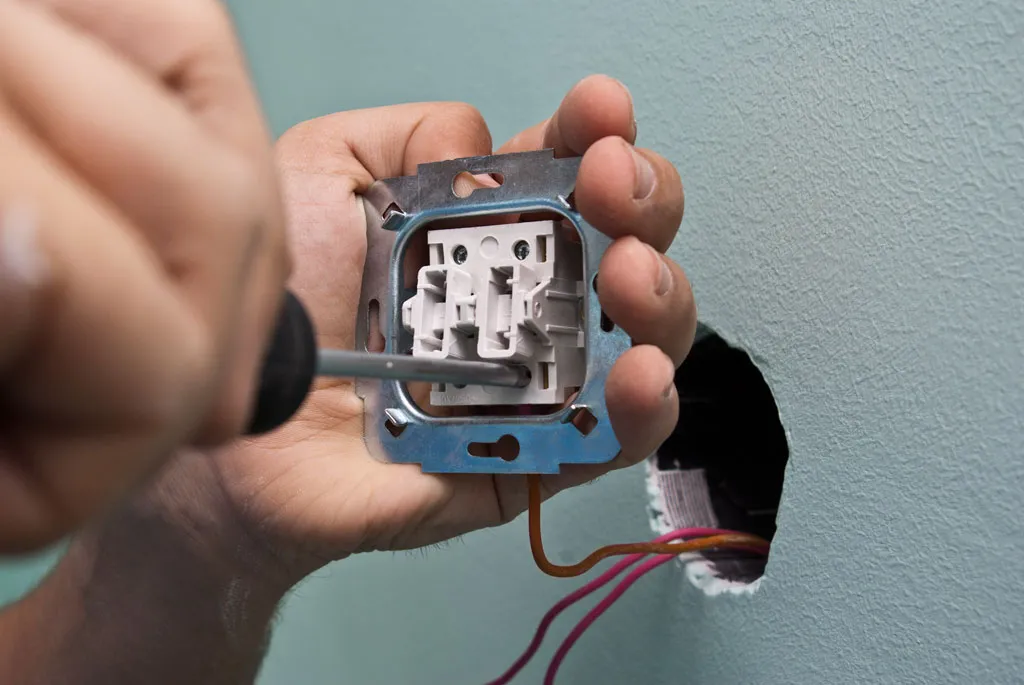

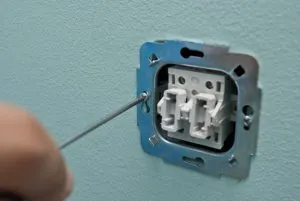

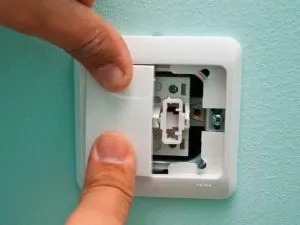

Сам процесс монтажа и подключения двухклавишного выключателя не вызывает обычно никаких осложнений. Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями.

Если же в осветительном оборудовании имеется не две, а большее количество ламп, что нередкость, то подключение требуется осуществлять по группам. Для этого количество ламп разделяется на равнозначное или неравнозначное количество групп, при этом провод с контакта L1 должен быть направлен к одной группе, а с контакта L2 – к другой.

Деление на группы каждый мастер осуществляет в зависимости от собственных предпочтений и необходимой степени освещенности помещения. Когда требуется два режима мощности, то есть слабый и яркий свет, то к одной лампочке можно провести первую жилу, а к остальным – вторую. Для достижения наиболее высокого уровня яркости освещения, достаточно будет нажать обе клавиши выключателя, чтобы все лампочки горели одновременно.

Полезные рекомендации

В процессе монтажа выключателя имеется несколько очень важных моментов, о которых обязательно нужно помнить. Причем это относится не только к самому процессу монтажа, но и к выбору необходимого оборудования. Выполняя несколько простых правил, система будет более надежной и безопасной.

Ниже представлен перечень рекомендаций и правил, которые необходимо выполнять в целях безопасности:

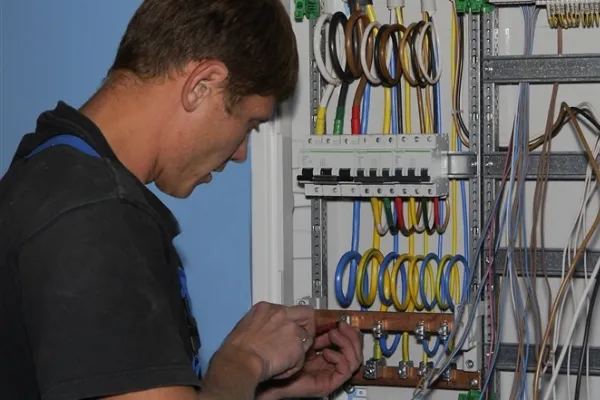

• все работы по подключению оборудования в распределительном щитке должны проводиться квалифицированными электриками, в случае отсутствия знаний и умений в данном направлении, вмешиваться в систему безопасности, которая располагается на площадке – недопустимо;
• любые действия должны проводиться исключительно после отключения электроэнергии на общеквартирном щитке, при этом, перед проведением каких-либо операций с проводами, следует убедиться в том, что электрический контур обесточен (для этого можно использовать пробник);
• в случае, когда планируется подключение и установка бесконтактного устройства или же прибора диммером, требуется подробное изучение схемы, так как основной принцип монтажа может значительно отличаться от установки двухклавишного выключателя, и может иметь множество нюансов.

Подводя итоги, произвести подключение двухклавишного выключателя на две лампочки достаточно просто, особенно если имеются хоть какие-то навыки в данной сфере. Но в случае отсутствия опыта работы с электрооборудованием, лучше отдать это дело в руки профессионалов. Помните, что работа с электросетью может быть опасна для жизни. Неправильно установленная проводка может стать причиной короткого замыкания и пожара. Не рискуйте своей жизнью, и обращайтесь к специалистам!

Видео «Схема и примеры подключения двухклавишного выключателя»

Чем отличается проходной выключатель от переключателя?

Проходной выключатель и переключатель — это два разных типа выключателей, используемых для управления электрическим освещением или другими устройствами.

Проходной выключатель (также известен как «двойной выключатель») используется в комнатах, где требуется управление освещением с двух разных мест. Например, в комнате с двумя дверьми или в большой гостиной, где хотите управлять светом с двух концов комнаты. Проходной выключатель имеет два переключателя (обычно с одинаковой формой и цветом), которые могут быть установлены на разных стенах комнаты. Это позволяет управлять светом с любого конца комнаты, независимо от того, где находится человек.

Переключатель (или «одиночный выключатель») является самым распространенным типом выключателя, который используется для управления освещением в одной комнате или зоне. Он имеет один переключатель, который переключает свет между включенным и выключенным состоянием.

В отличие от переключателя, проходной выключатель имеет два переключателя и позволяет управлять светом с разных мест. Если у вас есть комната с двумя дверьми, то проходной выключатель будет более удобным, чем установка двух отдельных переключателей, так как он позволит включать и выключать свет с любого конца комнаты.
