Подключение глубинного насоса через конденсатор на дачном участке — схема и инструкция.

Содержание

Почему «Водолей» — отличный выбор для дачной скважины

Разновидности скважинных насосов «Водолей»

Обзор и устройство скважинного насоса «Водолей»

Принцип работы скважинного оборудования «Водолей»

Установка и подключение насосов «Водолей»

Монтаж реле давления к модели БЦПЭ 0,5

Электрическая схема подключения насоса «Водолей»

Особенности эксплуатации приборов

Ремонт оборудования на примере модели «Водолей 3»

Коротко о главном

Гарантированное наличие питьевой воды из глубокого источника является неотъемлемым требованием для постоянного проживания в частном доме. Для получения грунтовых вод используются скважинные насосы. Если вас интересует вопрос о подключении глубинного насоса с использованием конденсатора, далее представлена соответствующая информация.

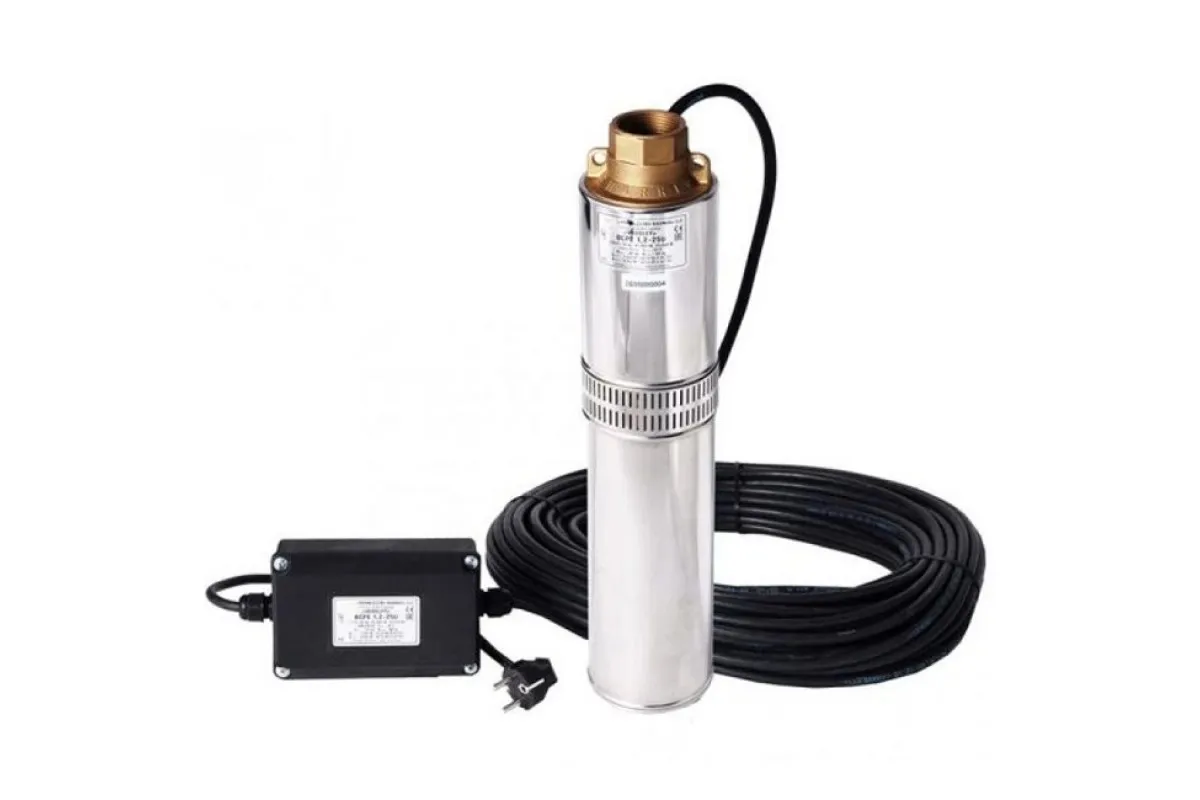

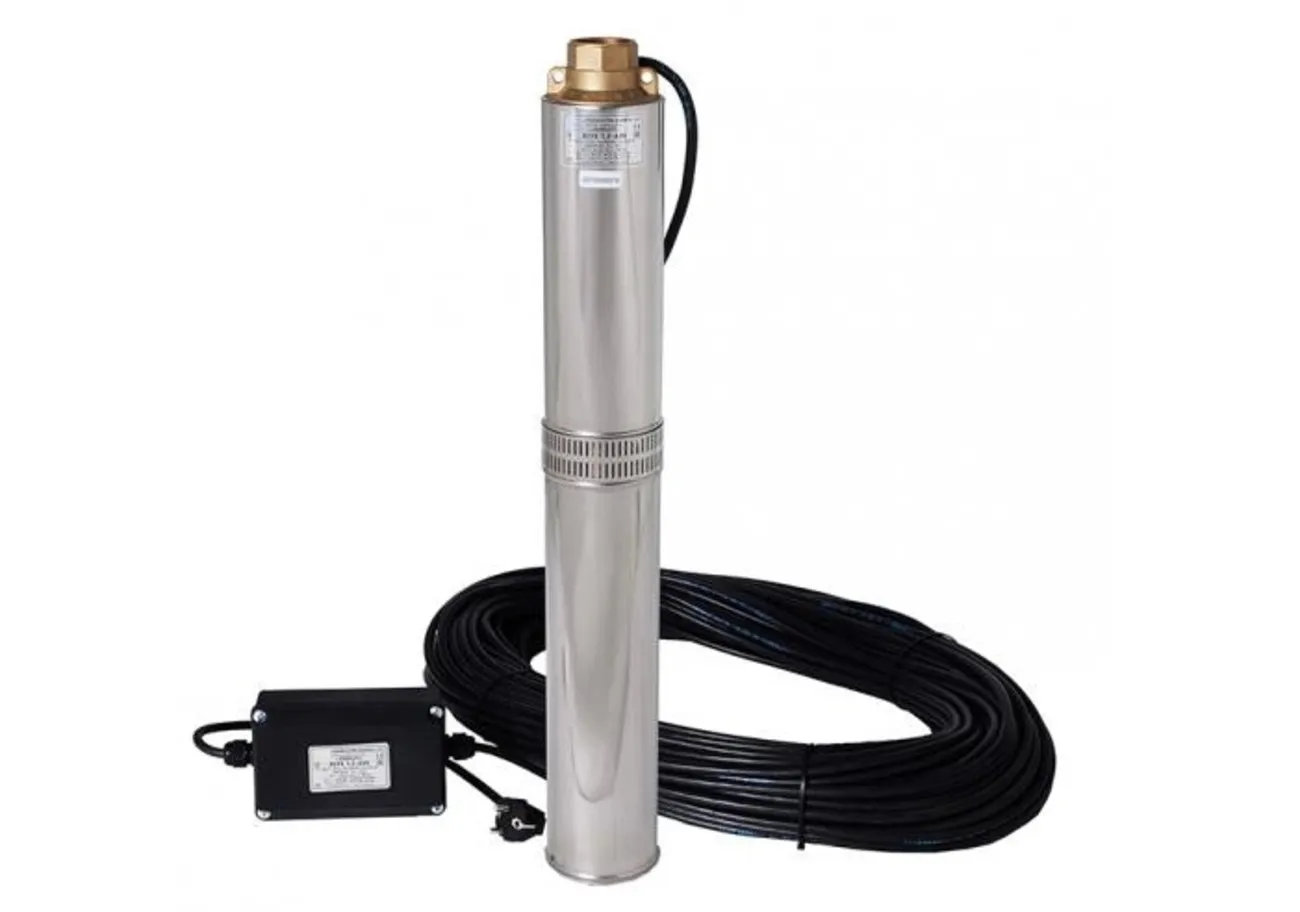

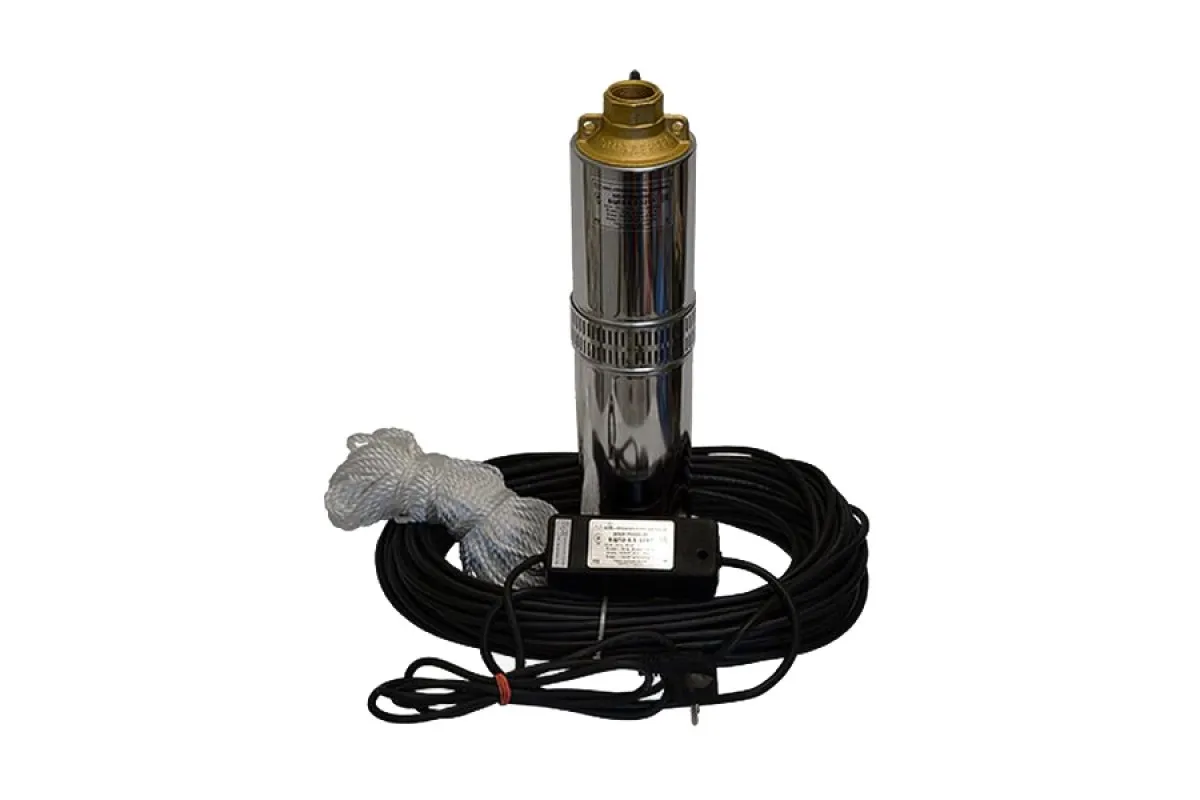

Погружное устройство с конденсатором

Почему «Водолей» — отличный выбор для дачной скважины

Украинский производитель, выпускающий насосное оборудование «Водолей» на протяжении многих лет стремился составить конкуренцию таким брендам, как Grundfos, Wilo или Pedrollo. Сегодня завод уверенно занимает лидирующие позиции на рынке, а его продукция для перекачки воды из скважин обладает следующими преимуществами:

• Повышенная производительность, что позволяет одному прибору средней мощности обеспечить водоснабжение сразу нескольких дачных участков.
• Экологичность и коррозионная стойкость основных деталей корпуса.
• Пониженное потребление электроэнергии.
• Эластичные вставки, снижающие уровень шума и вибрации.
• Долговечность и износостойкость механизмов.
• Большой размерный ряд устройств, подходящих под разные диаметры обсадных труб скважин.
• Продолжительная гарантия завода с наличием авторизованных сервисов на всей территории РФ.

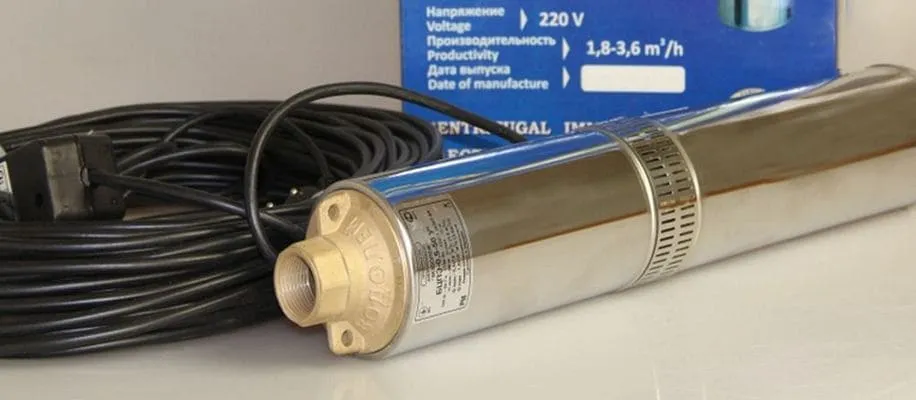

«Водолей» БЦПЭ

Эти достоинства удачно гармонируют с относительно невысокой ценой, при сравнении оборудования с западными аналогами. Для безупречной работы нужно знать, как подключить насос «Водолей». С подробным обзором продукции бренда можно ознакомиться по ссылке:

Разновидности скважинных насосов «Водолей»

Насосы «Водолей», предназначенные для забора воды с глубины, выпускаются в 3 серийных модификациях:

• «Водолей» БЦПЭ. Наиболее распространённые агрегаты, которые выпускаются в нескольких вариантах, в зависимости от производительности – от 0,32 до 0,5 м3/ч. Высота создаваемого напора достигает 35 – 50 метров, что позволяет использовать их в глубоких скважинах с низким уровнем грунтовых вод.

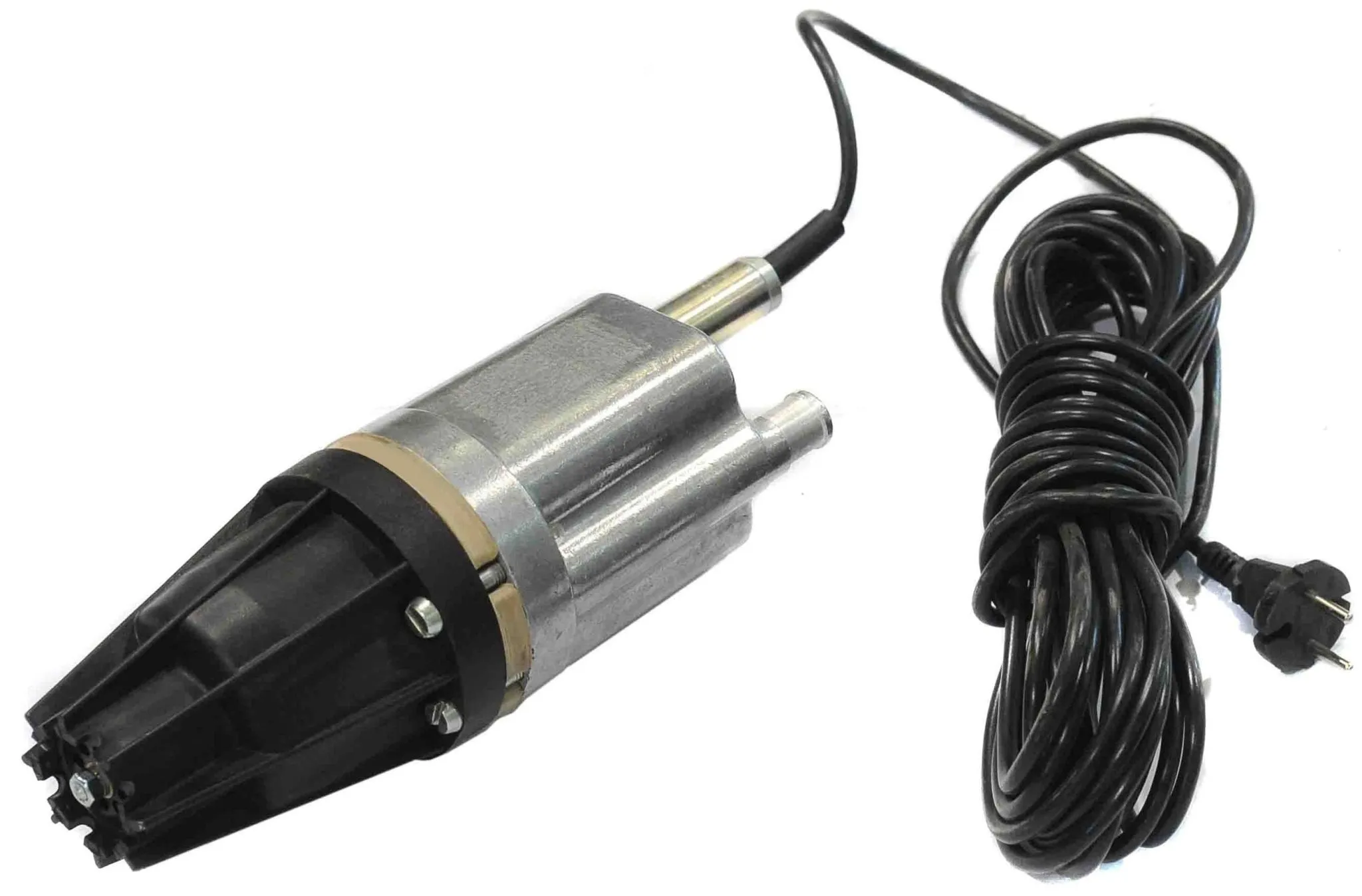

«Водолей» 3

• «Водолей» 3. Эконом-вариант насосного оборудования весит всего 4 кг. Производительность обеспечивает возможность забора воды из скважины глубиной до 10 – 12 метров.

«Водолей» 16

• «Водолей» 16. Оптимальное устройство, создающее напор до 27 метров при мощности двигателя 0,4 кВт.

Модель 0,32 140-У

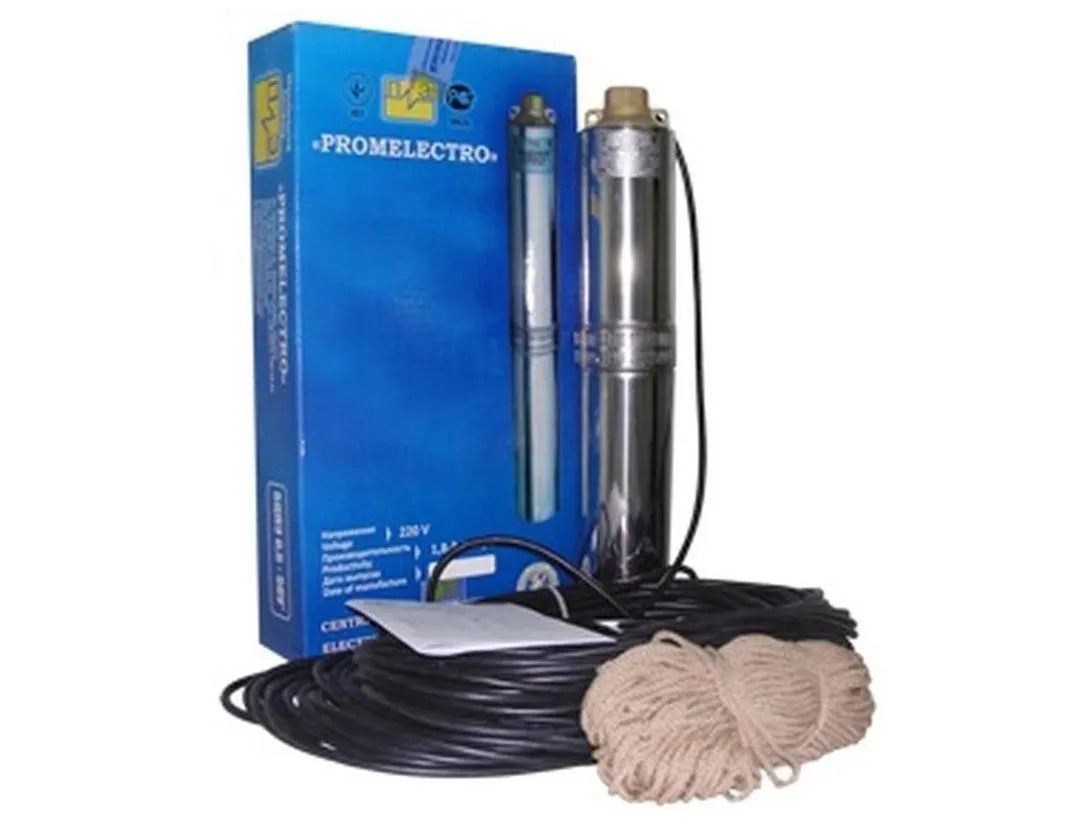

Глубинные агрегаты рассматриваемого бренда укомплектованы монтажным набором, переходниками и прочими вспомогательными деталями, позволяющими начать эксплуатацию сразу после покупки и установки.

Обзор и устройство скважинного насоса «Водолей»

Агрегаты данного бренда обладают индивидуальными отличительными особенностями. Техническое исполнение приборов, устройство механизмов, принцип действия, а также разнообразный модельный ряд позволяют производителю заявить о следующих характеристиках:

• Установленный напор достигает 140 метров (модель 0,32 140-У).
• Система всасывания устроена таким образом, что позволяет работать насосу как в песчаных, так и в известковых породах.
• Мощность двигателей варьируется от 0,4 до 2,8 кВт.

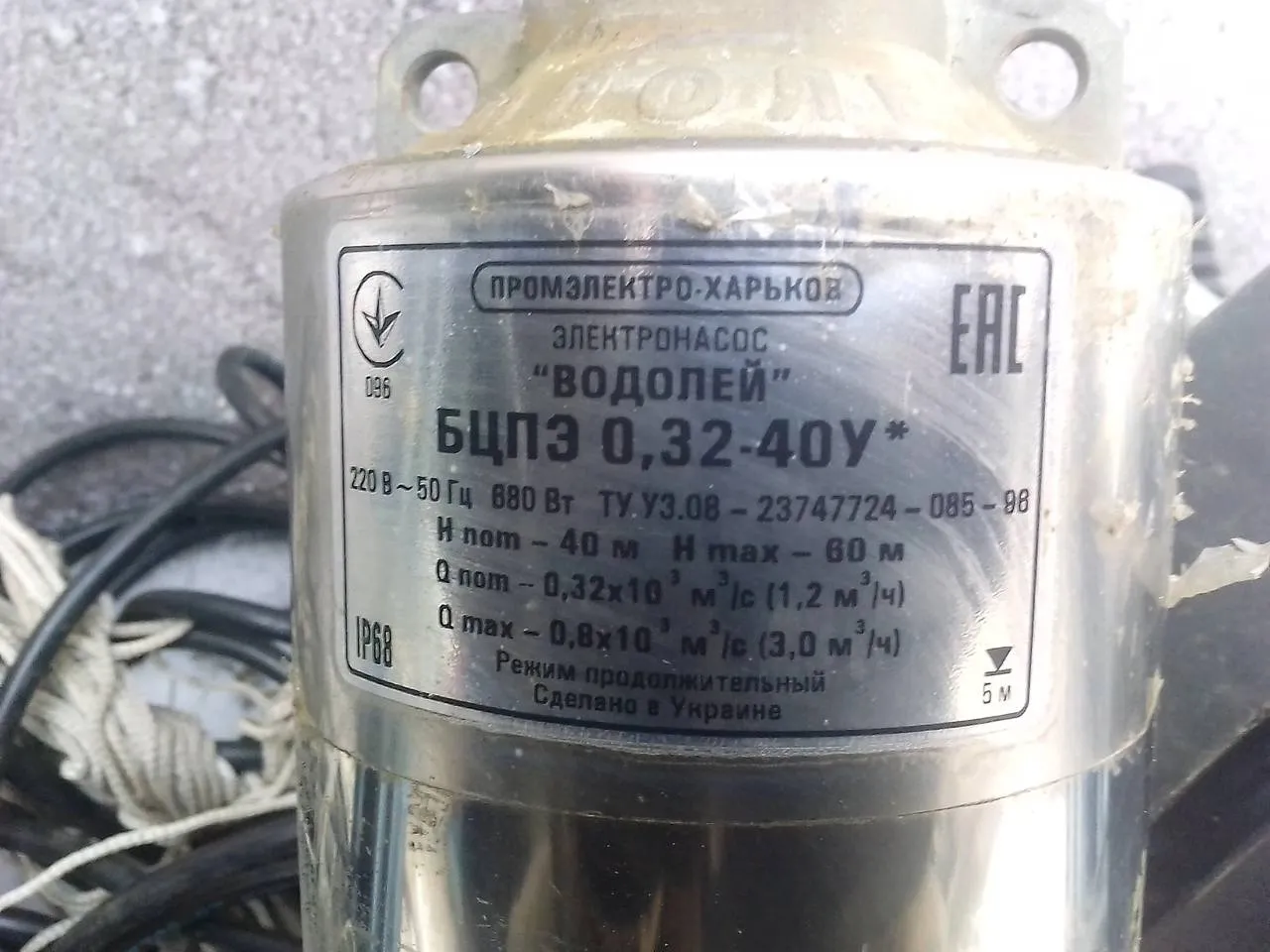

Характеристики оборудования

• Прибор снабжается многоступенчатой системой транспортировки жидкости.
• Моторный отсек отделяется от всасывающей части фильтрами грубой и мелкой очистки, что исключает попадание твёрдых частиц в его рабочие органы.
• Устройства имеют внешний конденсаторный блок, позволяющий нейтрализовать повышенную нагрузку от пускового тока при включении насоса до набора номинальной мощности. Подключение насоса Водолей к конденсатору не требуется, так как изделие продаётся уже в сборе.
• Детали корпуса создают герметичную оболочку, препятствующую проникновению воды к электрическим деталям, что снижает риск короткого замыкания.

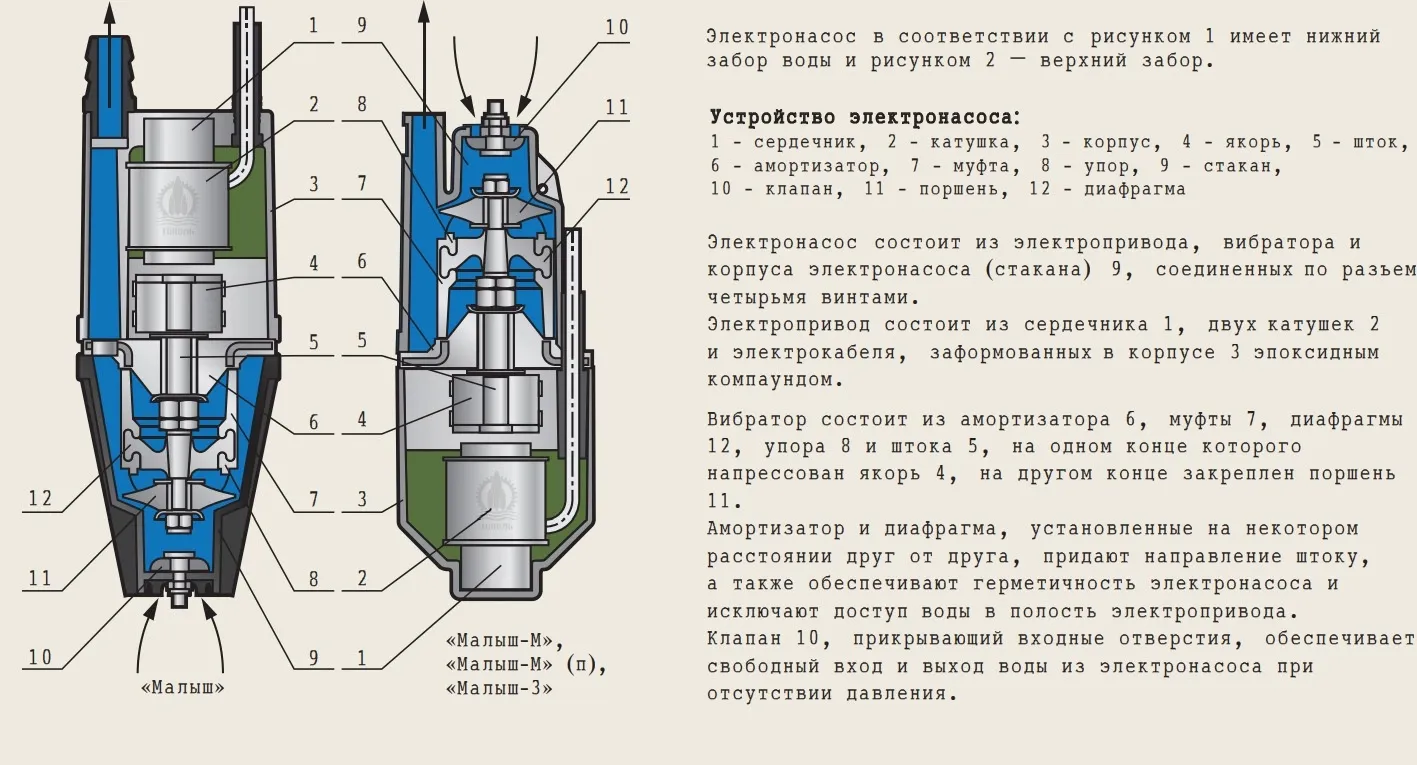

Внутреннее строение оборудования

Подключение насоса «Водолей» производится в сеть 220 В, проложенную от отдельного автомата в щитке.

Принцип работы скважинного оборудования «Водолей»

Глубинный насос обеспечивает номинальный напор, заявленный производителем, посредством создания давления в рабочей камере. Принцип действия устройства основан на следующих процессах:

• При включении устройства в сеть, ротор с крыльчаткой начинают создавать вращательные движения.
• Лопасти крыльчатки отбрасывают поступающую воду на внутренние стенки рабочей камеры, а их особое расположение передаёт жидкости кинетическую энергию, заставляя передвигаться в верхнюю часть прибора.
• По мере движения воды к напорному шлангу, в нижней части насоса создаётся область повышенного давления, и в камеру поступает новая порция воды через всасывающий механизм с фильтрами.
• В зависимости от мощности оборудования, вода перекачивается через рабочую камеру с разной интенсивностью.

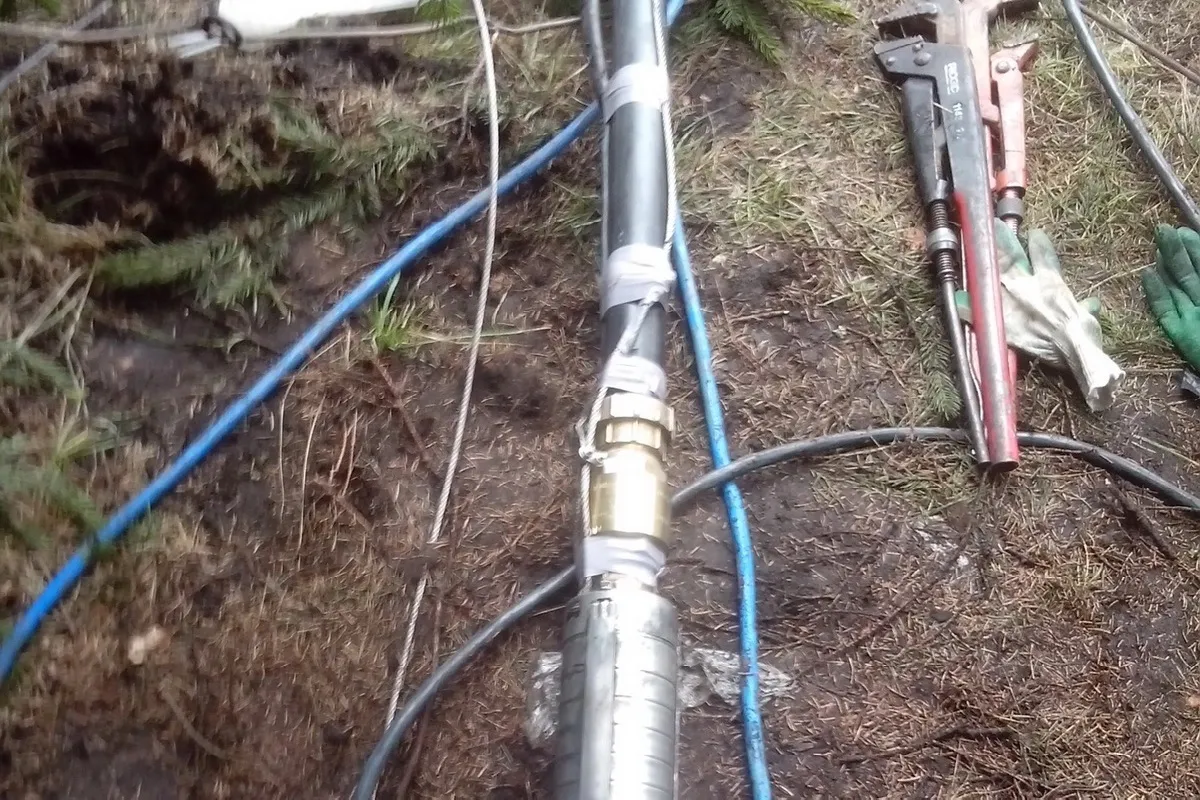

Обвязка прибора перед погружением

На примере схемы насоса «Водолей» 60-47, либо БЦПЭ 0,5-100У, мотор создаёт напор до 100 метров с производительностью до 60 литров в минуту. Чем мощнее центробежный агрегат, тем выше данные параметры при его эксплуатации.

Установка и подключение насосов «Водолей»

При покупке оборудования большинство домовладельцев задаются вопросом, как подключить насос водолей к системе водоснабжения. Установка скважинного аппарата рассматриваемого производителя производится в несколько этапов, с соблюдением технологии сборки и монтажа:

• В соответствии со схемой подключения насоса «Водолей», к выходному патрубку монтируется напорный шланг, либо труба, при помощи резьбовой муфты с уплотнительным кольцом.

Следует учесть, что для глубинных агрегатов предпочтителен гибкий шланг, так как, по завершении сборки, его нужно погрузить в длинную прямолинейную трубу скважины. В насосах типа БЦПЭ-0,5 выходной патрубок имеет диаметр ½ дюйма, и переходники должны соответствовать этому габариту, чтобы не заузить сечение, так как это повлияет на производительность. При подключении насоса «Водолей» в колодец допускается использование жёсткой трубы ПНД, так как погружение может производиться с большим радиусом изгиба.

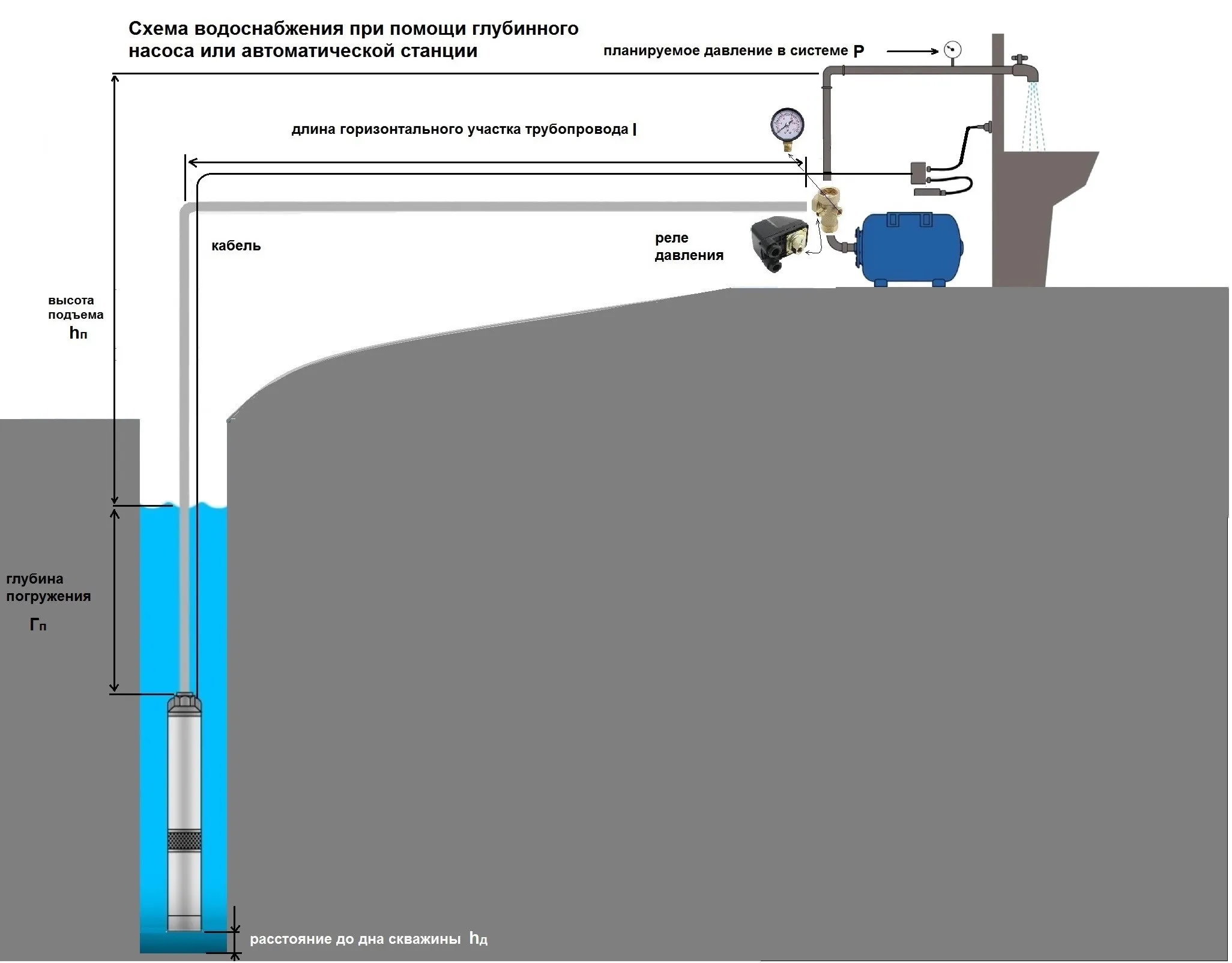

Схема погружения аппарата в скважину

• При устройстве замкнутой системы водоснабжения потребуется приобретение и установка обратного клапана. Лучшее место для его монтажа – выходной патрубок на корпусе оборудования
• По длине шланга протягивается питающий кабель и подвесной трос, которые фиксируются друг с другом при помощи гибких скоб, либо водостойкой клейкой ленты.
• Готовое к погружению оборудование раскладывается по всей длине без перегибов и скруток, после чего происходит погружение конструкции с насосом «Водолей» в скважину.
• Погружение осуществляется до тех пор, пока прибор не коснётся дна водоносного горизонта. После этого нужно приподнять его на 30 – 50 см, зафиксировав страховочный трос к оголовку.
• После того, как насос опущен и занял проектное положение, требуется организовать его электроподключение и запустить в тестовом режиме.

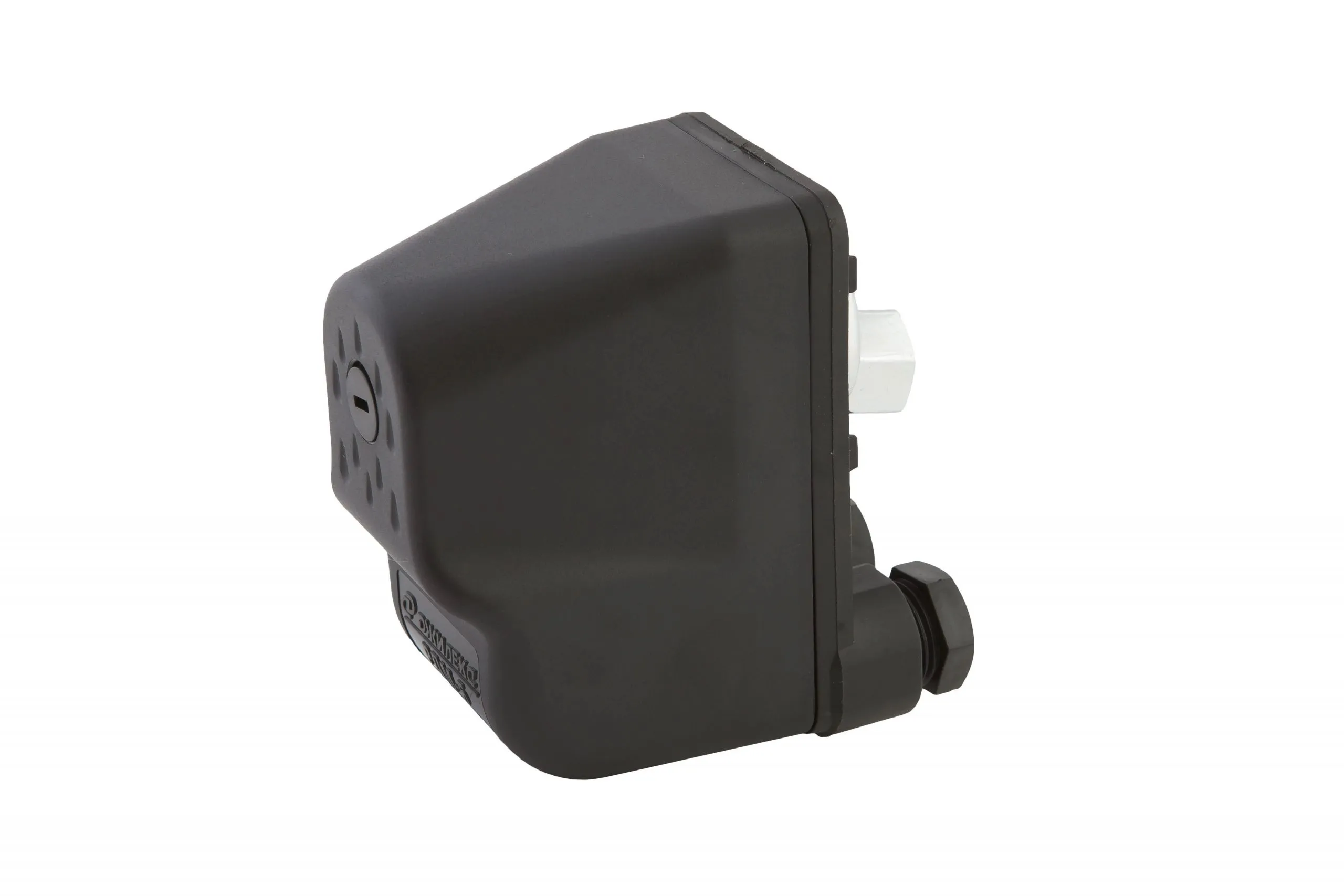

Стандартное реле давления

Подробный алгоритм подключения оборудования можно увидеть здесь:

Погружение в толщу водоносного горизонта должно проводиться с учётом столба жидкости над устройством. Оптимальная глубина составляет 5 – 6 м от поверхности. Если она превышает 10 м, то оборудование фиксируется на этой отметке, вне зависимости от расстояния до дна.

Монтаж реле давления к модели БЦПЭ 0,5

Скважинное оборудование БЦПЭ 0,5 не снабжается узлом автоматического контроля давления без участия человека. Поэтому, во избежание аварийной ситуации, в систему необходимо дополнительно подключить реле давления – устройство, которое позволяет отключать насос при достижении предельного показания на манометре. Как правило, подобная автоматика монтируется при организации полноценной системы водоснабжения в жилом доме, сопровождающейся установкой накопительной ёмкости и бойлера. Работы производятся по следующему алгоритму:

• На подающий патрубок, выходящий из накопительной ёмкости, устанавливается гребёнка с 4 выходами – для шланга скважинного насоса, магистрального трубопровода, ведущего к точкам разбора, манометра и реле давления.

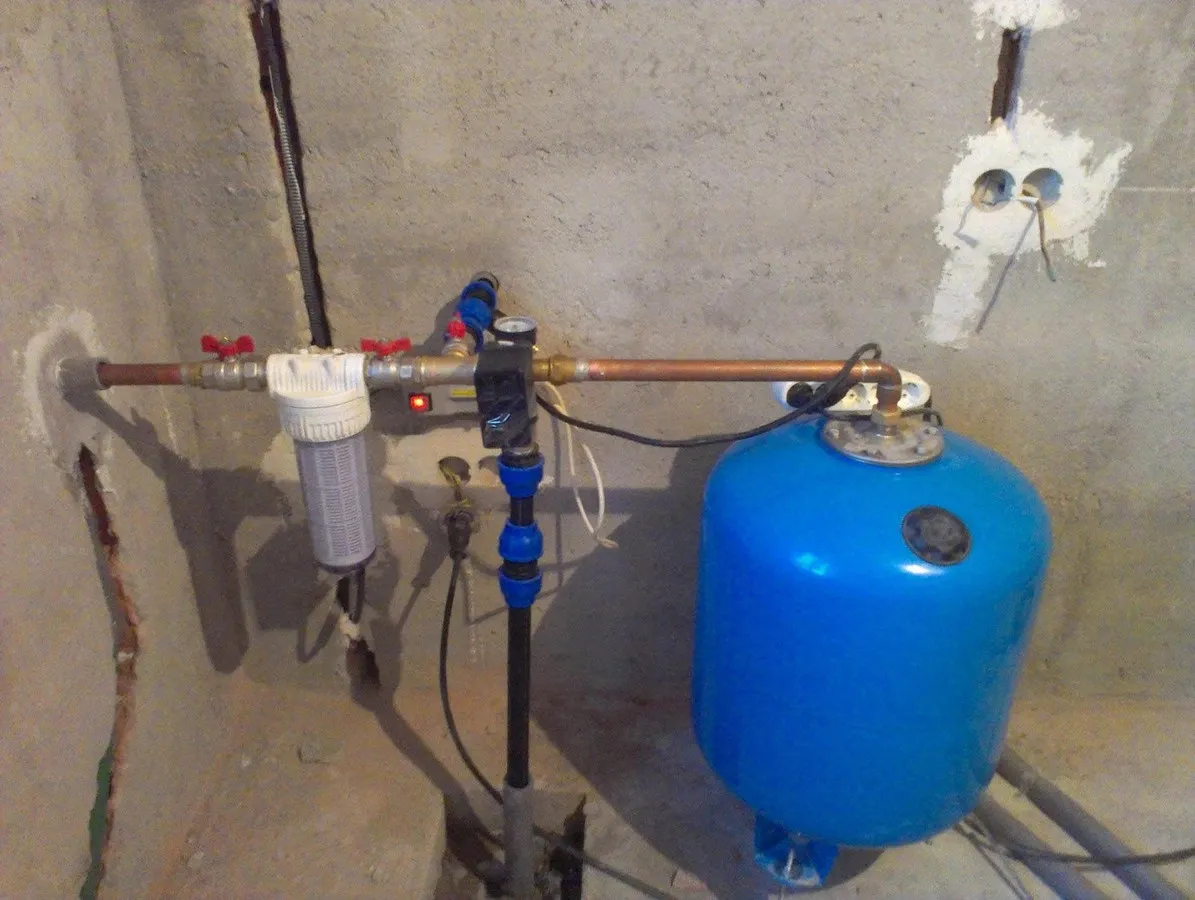

Установленное реле давления в системе водоснабжения коттеджа

• Реле должно иметь общее электроподключение с насосным оборудованием для возможности подачи сигнала и отключения питания.
• Реле монтируется при помощи резьбовой муфты с подвижной гайкой, уплотнение закрывается полимерной лентой.
• Кабель, соединяющий реле с насосом, должен соответствовать мощности глубинного агрегата.
• Перед тем, как запустить насос «Водолей», нужно убедиться в наличии заземляющей шины.

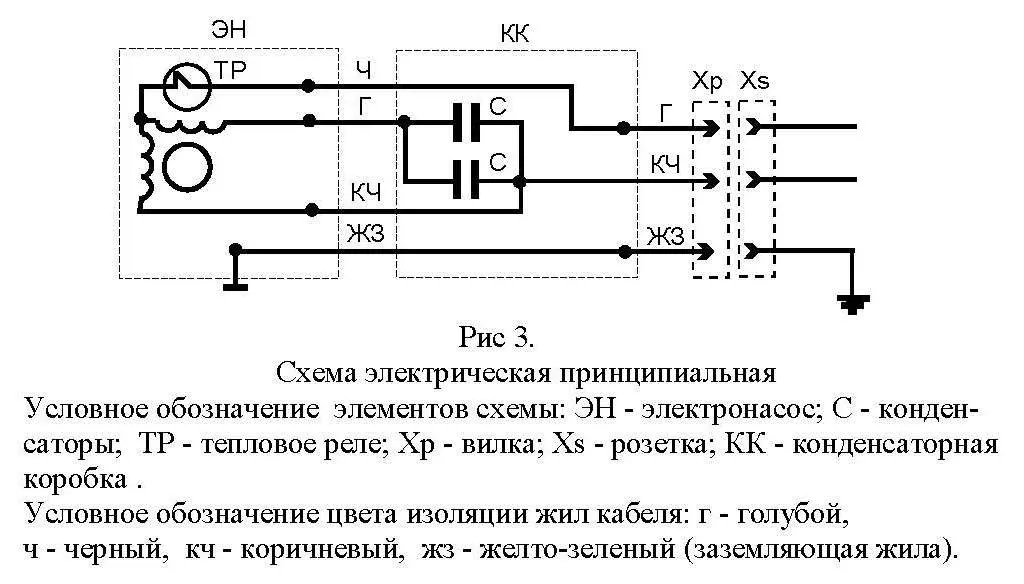

Электрическая схема

Как правило, реле заводского исполнения продаётся в комплекте с инструкцией по эксплуатации и монтажной схемой, которая помогает выполнить корректное подключение.

Электрическая схема подключения насоса «Водолей»

Подключение насоса производится по стандартной схеме насоса «Водолей», которая включает в себя следующие нюансы:

• Работает от двухфазной сети 220 В, в соответствии с электрической схемой насоса «Водолей».
• Наличие заземляющего кабеля.
• Подключение ведётся через конденсаторную коробку, которая уже установлена в эксплуатационное положение в заводских условиях. При необходимости установки дополнительных опций, в комплекте прилагается схема подключения конденсатора к насосу.
• При неисправном конденсаторе пусковой ток вызывает повышенное сопротивление обмоток насоса «Водолей», что способствует быстрому перегреву мотора.
• Силовой кабель маркируется индексом КЧ – коричневый цвет изоляции.
• Нулевой провод – Г, голубого цвета.
• Заземляющая жила имеет 2 оттенка изоляции – жёлтый и зелёный.

Стабилизатор напряжения

При наличии минимального опыта работы с электротехникой, каждый домашний мастер может выполнить монтаж, используя схему подключения насоса «Водолей» с конденсатором. Если же таких навыков нет, следует обратиться к профессиональному монтажнику, так как неправильная сборка может привести к выгоранию обмотки мотора. Более подробно ознакомиться со схемой электроподключения прибора можно здесь:

Особенности эксплуатации приборов

При эксплуатации устройства необходимо соблюдать меры предосторожности, пренебрежение которыми может привести к быстрой поломке. Каждый насос перед первичным запуском должен быть проверен на предмет корректного подключения, а во время нормальной работы должны выполняться следующие требования:

• Если подача электричества на участок сопровождается скачками напряжения, в схему сборки, иллюстрирующую устройство насоса «Водолей», необходимо включить стабилизатор.

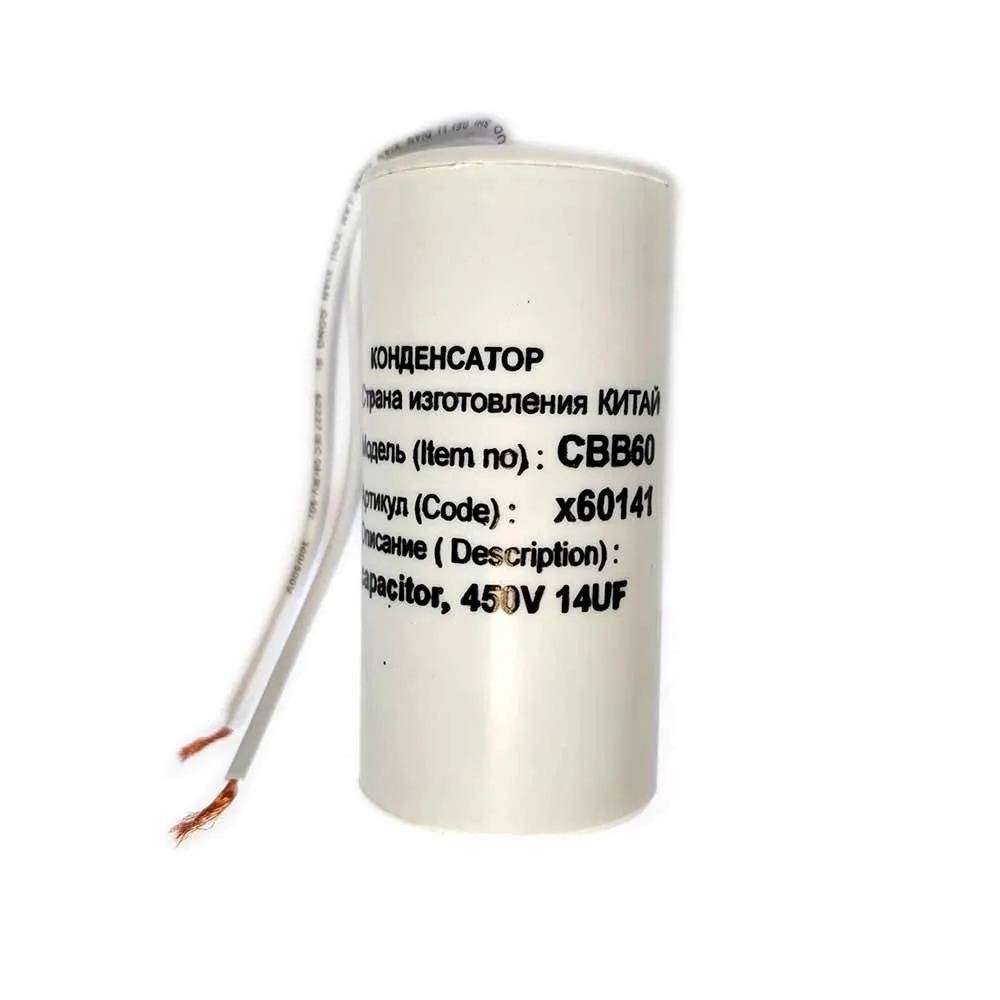

Пусковой конденсатор

• При сезонном колебании уровня грунтовых вод, необходимо контролировать высотную отметку положения прибора. Корпус должен быть полностью погружен под воду, во избежание сухого хода.
• Необходимо протестировать автоматику – как прибор реагирует на перепады давления при комбинированной работе с реле. Корректное устройство и регулировка умных систем для глубинного насоса «Водолей» – залог длительной безаварийной эксплуатации.
• Если вода в скважине мутная из-за присутствия естественных взвесей, оборудование следует периодически извлекать для очистки или замены фильтров.
• При тугом ходе (о котором свидетельствует повышенный шум из скважины) следует проводить техническое обслуживание прибора, заменяя подшипники, уплотнители и другие расходные элементы.
• При проведении осмотра прибора, следует проверять плавность набора оборотов и компенсацию пусковых нагрузок. Когда при включении возникают скачки мощности, проблема устраняется если знать, как правильно подключить конденсатор на насос «Водолей».

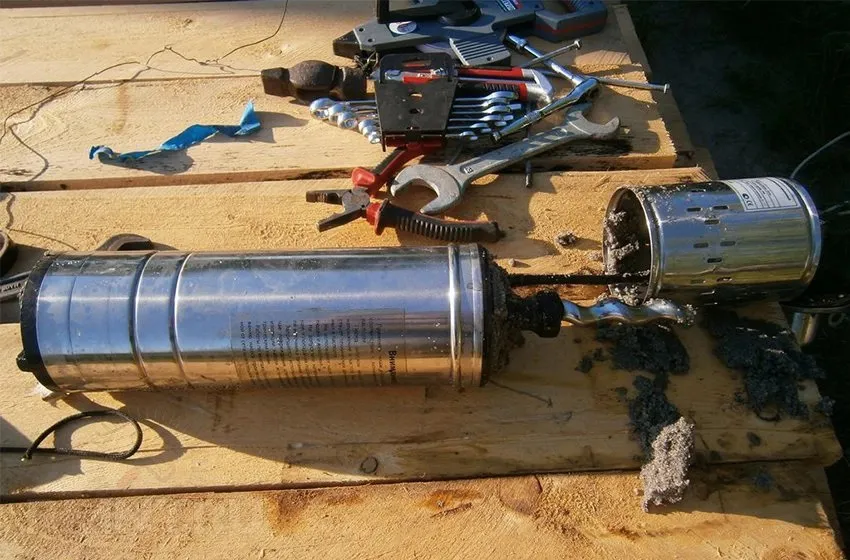

Проведение ремонтных работ

При правильном уходе и проведении профилактических работ, устройство может работать до 10 лет без серьёзных поломок.

Ремонт оборудования на примере модели «Водолей 3»

Данная модификация является экономичным вариантом глубинного насоса. Основные детали выполнены из пластика, что нередко приводит к неисправностям, устранение которых требует соблюдения определённых нюансов:

• Если насос издаёт шум, но не выполняет свою главную функцию – ослаблены гайки амортизатора, которые нужно закрутить для прекращения пустого хода. По завершении ремонта, водяной насос с конденсатором монтируется повторно, в соответствии со схемой подключения.

Сервисный центр

• Если при включении оборудования в сеть происходит обугливание подводящего кабеля, а автоматы выключаются – это знак повреждённой проводки, либо нестабильного контакта клемм с платой внутри прибора.
• Когда устройство быстро перегревается, это говорит о сухой работе в течение длительного периода. При таком режиме, из-за расширения стальных элементов, вращение крыльчатки становится невозможным. В случае возникновения такой неисправности, лучшим решением будет обращение в сервисный центр, так как отслоившиеся детали необходимо заменить, либо проклеить, предварительно разобрав устройство.
• Если насос не может достичь номинального давления, возможно, причина скрывается в малом ходе эксцентрика. Проблема решается путём установки проставочных металлических шайб для увеличения зазора.

Пока прибор находится на гарантии, лучше бесплатно устранить поломку в авторизованной мастерской. Если этого не сделать, и произвести небольшой ремонт своими силами, то, при более серьёзной неисправности, сервисный центр имеет право снять насос с гарантийного обслуживания, так как заводская пломба окажется сорванной.

Коротко о главном

Скважинные насосы «Водолей», производящиеся в Харькове, составляют достойную конкуренцию импортному оборудованию данной категории. Приборы изготавливаются из нержавеющей стали, надёжны и долговечны в эксплуатации. Их установка, монтаж, подключение к электрической сети и обвязка не вызовет трудностей даже у новичков, при наличии сборочного чертежа для насоса «Водолей». Во время эксплуатации нужно исключить сильные перепады напряжения в сети, а также отслеживать уровень водяного столба в скважине. В случае поломки, следует обратиться в сервисный центр для проведения гарантийного ремонта. Большой выбор скважинных насосов на нашем сайте

А вам когда-нибудь доводилось подключать насосное оборудование «Водолей» у себя на даче? Делитесь вашим опытом с другими читателями в комментариях.
