Подключение насосной станции — шаги установки и монтажа
Какая станция нужна именно вам?
В зависимости от эксплуатационных задач
На сегодняшний день представлены два основных типа насосных станций — домашние и промышленные. Профессиональные насосные станции оставим специалистам, однако нас более всего интересует процесс подключения бытовой насосной станции.
В зависимости от источника воды
Подключение насосной станции зависит от того, какой источник водоподачи планируется устраивать или уже имеется на индивидуальном подворье. В принципе выбрать по этому критерию это оборудование не составляет большого труда, поскольку воду в дом можно поставлять из трех источников: скважины, колодца или централизованного водовода.
В зависимости от оптимального рабочего режима
Станция может функционировать в ручном или автоматическом режиме. При необходимости можно выбрать передвижную модель. Кроме того, нужно понимать какой объем перекачиваемой воды за час нужен в конкретном случае. Именно поэтому, прежде чем идти в специализированный магазин стоит произвести несложные расчеты. Так, считается, что один человек в сутки для удовлетворения всех своих нужд в частном доме расходует 250 л воды. Монтаж насосной станции на даче может быть выполнен с учетом меньших показателей.
Где установить станцию — в кессоне или подвале?

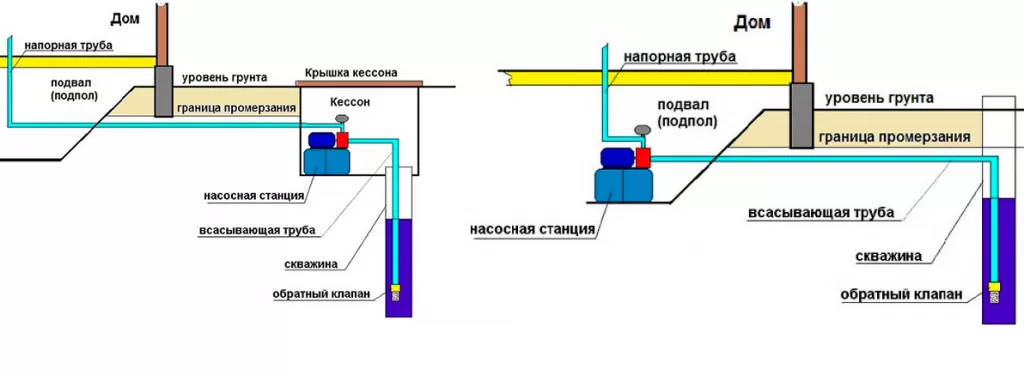

Монтаж станции может быть выполнен в одном из двух мест — в кессоне или же в специальном помещении в доме. При этом наиболее практичным вариантом все-таки считается установка оборудования в помещении, к примеру, в подвале. В этом случае установку нужно устроить таким образом, чтобы защитить станцию от повреждений при возможном подъеме грунтовых вод. То есть, насосная станция должна быть установлена на подставку или полку, при этом нужно проследить, чтобы не было касаний к стенам, что позволит избежать их вибрации, при работе оборудования. Подвал должен быть отапливаемым. Если же решение принято в пользу кессона, то он должен быть обязательно утепленным, а сама станция должна быть установлена, ниже уровня промерзания грунта. То есть глубина кессона будет составлять минимум 2 м.
Если глубина скважины (колодца) не превышает 10 м, то актуальной будет однотрубная модель станции. При глубине от 10 до 20 м, предпочтение стоит отдать двухтрубной станции с эжектором. Естественно, прежде чем приступить к монтажу должна быть разработана схема установки насосной станции, которая и будет реализована на практике.
Порядок выполнения работ по подключению
Вариант #1 — подключение к скважине или колодцу
Алгоритм, как правило, один и тот же: Собирается эжектор – чугунный литой узел с тремя выходами для соединений. В нижнем секторе эжектора устанавливается сетчатый фильтр. Сгон нужной длины (диаметр 32 мм) одевается на пластиковый раструб в верхней части эжектора. Собирается сгон нужного диаметра. Как правило, он состоит из двух частей, наделенных переходными соединениями. На выходе сгона монтируется муфта (бронзовая), посредством которой выполняется переход на полиэтиленовую трубу. Обеспечить герметичность резьбовых соединений, можно применяя лен или уплотняющую пасту. Роются траншеи на глубину ниже порога промерзания грунта. В траншеи укладываются водопроводный трубопровод – длина труб должна быть с запасом. Обсадная труба должна быть оснащена специально приобретенным оголовком. Однако на практике, такие детали в продаже найти непросто, поэтому, как вариант может быть использовано колено с плавным углом. Для подсоединения трубы к эжектору используются муфты. Прежде чем опустить второй конец трубы его просовывают в колено под углом 90°. Чтобы пространство герметизировать его заполняют монтажной пеной. Затем трубу соединяют с угловыми переходниками (90°), в свою очередь соединенными с наружной частью трубопровода. Эжектор в сборе опускается в скважину на нужную глубину, которая отмечается заранее, при этом отметка, выполняется на том уровне, на котором выходит обсадная труба. Оголовок трубы укрепляется на обсадной трубе с применением сантехнического армированного скотча. Возможные ошибки монтажа: При прокладке труб к дому не учтен некоторый запас длины, то есть, не взяты во внимание изгибы и повороты, а возможно и толщина фундамента, сквозь который будет проходить трубопровод. Не затянуты резьбовые соединения ключом. Просто уплотнение и закручивание вручную являются недостаточными. В процессе эксплуатации возможны утечки воды. Не оказано должное внимание гидроаккумулятору. Если давление опускается ниже 1,2-1,5 атмосфер, то его нужно повысить с использованием компрессора или автомобильного насоса.
Вариант #2 — подключение к водопроводу
Потребность в подключении насосной станции к централизованному водопроводу обычно возникает, когда в нем не хватает давления для корректной работы отопительного оборудования. Это, в свою очередь, может быть спровоцировано несколькими причинами: изменившиеся гидрогеологические условия; устаревшее оборудование; увеличение количества водопотребления за счет прироста населения и пр. Здесь важно заметить, что перед тем как подключить насосную станцию необходимо позаботиться о приобретении и монтаже накопительного бака. Итак, алгоритм работ: В заранее продуманно месте разъединяется водопроводная труба. Конец, от городской магистрали присоединяется к накопительной емкости. Из бака вода направляется на вход насоса, к выходу подсоединяется конец трубы, ведущей к дому. Выполняется монтаж электропроводки. Настройка/регулирование оборудования. Настройка насосной станции в первую очередь направлена на установку оптимального давления в системе. Чтобы отрегулировать оборудование, сначала в улитку через специальное отверстие заливается порядка 2-х литров воды. Теперь нужно проследить на каком этапе насос отключился, а затем, когда включился. Давление отключения – 2,5-3,0 бар, давление включения – 1,5-1,8 бар. Если отмечено, что станция отключается раньше, чем нужно, стоит уменьшить создаваемое давление. Вообще настроить оборудованием довольно просто. Нужно открыть крышку реле и винт с обозначением «ДР» покрутить в сторону «+» или «-». А для регулирования конкретно давления включения используется винт с обозначением «Р».
Еще одно обстоятельно, которое обязательно стоит учесть, перед тем как правильно подключить насосную станцию – химические и физические характеристики воды. Независимо от источника подачи воды, в ней имеются вредные примеси, от которых нужно избавиться прежде, чем вода попадет в насосную станцию. Самый простой и действенный способ решения этой задачи – установка фильтра на всасывающем устройстве станции. Что будет, если не установить фильтр? Механические примеси в виде песка, глины и пр. постепенно будут накапливаться в гидроаккумуляторе, что в конечном итоге приведет к поломке насоса, являющегося составным элементом насосной станции. Эта проблема особенно актуальна при использовании вибрационного насоса. С другой стороны нельзя не акцентировать внимание и на отрицательных моментах установки фильтра. Так, создается дополнительное сопротивление току вод, уменьшается создаваемое давление и напор. Чтобы избежать подобных проблем фильтр нужно постоянно чистить. И может возникнуть ситуация, когда загрязненный фильтр вообще не пропустит сквозь себя воду, что может стать причиной выхода из строя насоса.
Установив насосную станцию самостоятельно, можно сэкономить значительные средства, которые будут направлены на приобретение действительно качественного оборудования. А это, наряду с правильным монтажом и настройкой позволит на много лет забыть о том, что возможны какие-либо проблемы с системой водоснабжения. Акцентируем ваше внимание, что стнацию можно не тольго купить в готовом виде, но и самостоятельно собрать.
Эксплуатация насосных станций должна выполняться с соблюдением следующих правил:
- Раз в месяц, а также после длительного простоя или консервации на период зимы необходимо проверять давление воздуха в гидроаккумуляторе.
- Периодически нужно очищать фильтр грубой очистки, установленный на горизонтальном отрезке всасывающего трубопровода. Если этого не делать, то вода из крана может идти рывками, снизится производительность насосной станции, а полностью забившийся фильтр может привести к тому, что агрегат не сможет качать воду и будет работать «на сухую», от чего быстро выйдет из строя. Частота прочистки грубого фильтра зависит от концентрации примесей в перекачиваемой из скважины или колодца воде.
- Станция должна находиться в специальном сухом и тёплом месте.
- Трубопровод водоснабжения необходимо защитить от замерзания зимой. Для этого дно траншеи, где проложены трубы, должно быть ниже точки промерзания почвы. В противном случае трубопровод утепляется и дополнительно обогревается электрическим греющим кабелем, который тоже прокладывается в траншее.
- Если вы не будете пользоваться станцией зимой, то всю воду из системы необходимо сливать до наступления заморозков.
Использование реле для регулировки давления насосной станции
За автоматизацию системы отвечает реле давления — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления. Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра
#1: Принцип работы датчика давления

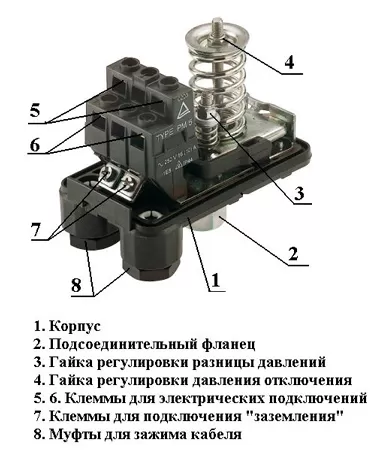

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства. Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.
В процессе работы действующего устройства можно выделить несколько этапов: При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается. От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.
#2: Регулировка и расчет необходимого давления

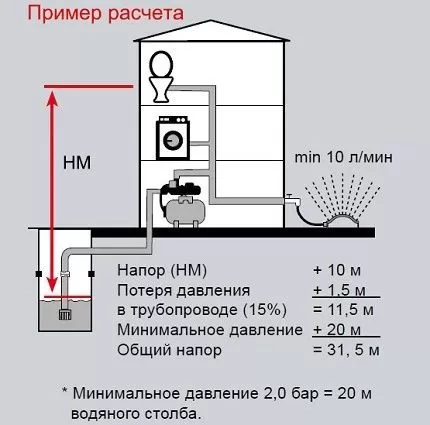

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов). В случае поломки насосной станции, по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств. Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций. Значение включения равно сумме: Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды; Разницы, между высотой самой верхней точки отбора воды и насосом; Потери в трубопроводе водного давления. Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.
#3: Настройка рекомендуемых параметров
Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

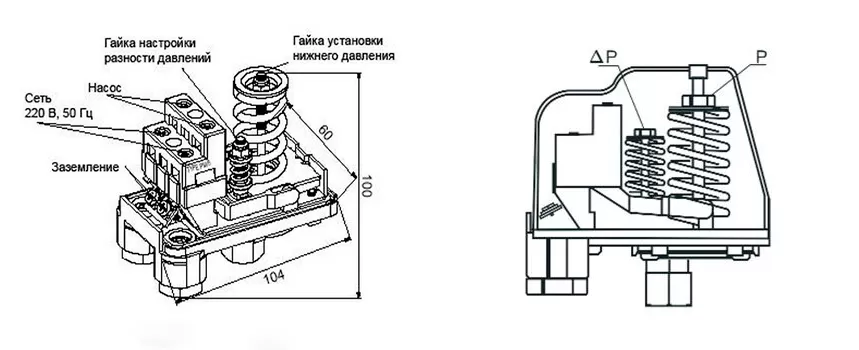

Дальнейшие действия имеют следующую очередность: Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом. Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар. Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар. Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают. Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но, чем больше ее затягивать, тем большей будет разница между ними.
#4: Выбор нестандартных значений давления
Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции. Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.
На каком давлении отключается насосная станция?
Давление, при котором отключается насосная станция, зависит от ее типа и настроек. В большинстве случаев, насосные станции устанавливаются с автоматическим регулятором давления, который обеспечивает стабильное давление в системе водоснабжения.
Обычно, автоматический регулятор давления установлен на 1,5-2 бар выше желаемого давления в системе. Например, если желаемое давление в системе составляет 2,5 бар, то насосная станция будет автоматически включаться, когда давление в системе опустится до 2,5 — 1,5 = 1 бар, и отключаться, когда давление достигнет установленного уровня 2,5 бар.
Однако, следует учитывать, что давление отключения насосной станции может быть настроено индивидуально в зависимости от условий и требований системы водоснабжения, поэтому лучше обращаться к инструкции насосной станции для определения точного значения.
