Как определить сечение кабеля по диаметру, формула, таблица
Самым главным при монтаже электропроводки — это подобрать качественный кабель, ведь всегда с легкостью можно заменить розетку, или выключатель, а заменить прогоревший кабель будет затруднительно, не говоря уже о том, какие могут быть последствия от этого. Очень часто сечение кабеля отличается от заявленного производителем, ведь уменьшение сечения позволяет недобросовестным производителям экономить на самой дорогой составляющей — меди. Чтоб не стать жертвой обмана желательно перед покупкой кабеля измерить его сечение самому, а как определить сечение кабеля по диаметру тремя простыми способами мы расскажем в этой статье.
Способ №1 — с помощью штангенциркуля или микрометра
С помощью штангенциркуля или микрометра замеряется диаметр зачищенной от изоляции токопроводящей жилы кабеля. Замер желательно произвести на нескольких участках жилы, а также на всех жилах кабеля, и записать наименьшие показатели. Если производить замеры с помощью микрометра, то замер нужно производить на ровном участке жилы, так показатели будут более точными.

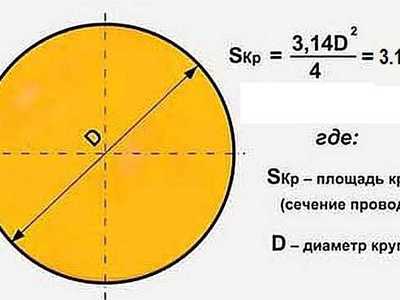

- Как известно из школьного курса математики площадь круга (а в нашем случае это будет площадь сечения кабеля) исчисляется по формуле S=πR² и если эту формулу упростить делением числа π на 4, то в результате получим формулу по которой можно определить сечение кабеля по диаметру:
- По этой формуле можно с легкостью посчитать сечение токопроводящей жилы, например: при измерении диаметра токопроводящей жилы мы получили значение 1,6 мм, умножаем 0,785*1,6*1,6=4,009466 мм², получается это кабель сечением 4 квадрата.
Способ №2 — с помощью линейки
Что делать если под рукой нет ни штангенциркуля, или, том более микрометра, как определить сечение кабеля по диаметру без этих инструментов? На помощь придет старый и проверенный способ измерения с помощью линейки и карандаша.
Принцип измерения с помощью данного способа состоит в следующем: очищенная жила наматывается на карандаш, как показано на рисунке ниже. Минимальное количество витков должно быть 15-20, но тут тоже нужно исходить из толщины проводника, если он слишком тонкий то желательно намотать витков побольше.
Чтоб уменьшить погрешность измерения, витки нужно наматывать как можно плотнее. Далее с помощью линейки измеряем длину намотанного провода и разделяем на количество витков, получаем диаметр жилы, все просто.
С помощью известной уже нам формулы определяем сечение кабеля по диаметру. Для наглядности приведем пример: допустим мы намотали 20 витков провода, и получили результат 19,6 мм, делим это число на количество витков 20, и получаем диаметр 0,98 мм. С помощью формулы рассчитываем: 0,785*0,98*0,98=0,753914 мм², округляем, и получаем 0,75 квадратов.
Недостаток данного способа определения сечение кабеля по диаметру в том, что с его помощью будет затруднительно намотать провод с большим сечением, а вот для малых сечений этот метод наоборот даст более точный результат. К тому же нужно будет наверняка купить для проверки кусок провода, ведь никакой продавец не позволит проводить у себя такие эксперименты.
Способ №3 — с помощью таблицы
Самый простой способ определить сечение кабеля по диаметру, но все таки потребуется измерительный инструмент штангенциркуль, или микрометр. Измеряем толщину диаметра жилы, и с помощью таблицы определяем сечение.
Диаметр проводника, мм | Сечение кабеля, мм.кв. |
0,80 | 0,5 |
0,98 | 0,75 |
1,13 | 1,0 |
1,38 | 1,5 |
1,60 | 2,0 |
1,78 | 2,5 |
2,26 | 4,0 |
2,76 | 6,0 |
3,57 | 10,0 |
4,51 | 16,0 |
5,64 | 25,0 |
6,68 | 35,0 |
7,98 | 50,0 |
9,44 | 70,0 |
11,00 | 95,0 |
12,36 | |
13,82 | |
15,35 | |
17,48 | |
19,54 | |
22,57 |
В заключении нужно сказать, что важно также обращать внимание на состав токопроводящей жилы, чаще всего подделывают провода и кабеля с медной жилой. Покупайте кабельную продукцию у проверенного продавца
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей.
Если хотите задать вопрос связанный с вопросом выбора кабельной продукции, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.
Определение величины
Площадь — это величина, характеризующая размер геометрической фигуры. Её определение — одна из древнейших практических задач. Древние греки умели находить площадь многоугольников: так, каменщикам, чтобы узнать размер стены, приходилось умножать её длину на высоту.
По прошествии долгих лет трудом многих мыслителей был выработан математический аппарат для расчета этой величины практически для любой фигуры.
На Руси существовали особые единицы измерения: копна, соха, короб, верёвка, десятина, четь и другие, так или иначе связанные с пахотой. Две последних получили наибольшее распространение. Однако от древнерусских землемеров нам досталось только само слово — «площадь».
С развитием науки и техники появилось не только множество формул для расчёта площадей любых геометрических фигур, но и приборы, которые делают это за человека. Такие приборы называют планиметрами.
Соответствие диаметров проводов и площади их сечения
Инструктаж по электробезопасности на 1 группу
Каждый раз пользоваться формулой для вычисления площади поперечного сечения – это процесс долгий. Практичнее использовать уже готовые таблицы.
Таблица для проводников с медными жилами
d, мм | Moщнocть (Р), для ceти 220 B, кВт | Moщнocть (Р), для ceти 380 B, кВт | ||
---|---|---|---|---|
1,12 | 1,0 | 3,0 | 14 | 5,3 |
1,38 | 1,5 | 3,3 | 15 | 5,7 |
1,59 | 2,0 | 4,1 | 19 | 7,2 |
1,78 | 2,5 | 4,6 | 21 | 7,9 |
2,26 | 4,0 | 5,9 | 27 | 10.0 |
2,76 | 6,0 | 7,7 | 34 | 12,0 |
З,57 | 10,0 | 11,0 | 50 | 19,0 |
4,51 | 16,0 | 17,0 | 80 | 30,0 |
6,68 | З5,0 | 29,0 | 135 | 51,0 |
В приведённой таблице указаны следующие значения:
- диаметр проводника;
- сечение, соответствующее этому диаметру;
- допустимая величина тока для этого сечения;
- мощность нагрузки, которую можно подключать через этот проводник к сетям 220/380 В.
При выборе провода или кабеля по справочнику предварительно необходимо определиться с материалом, из которого изготовлены жилы.
Самостоятельный расчёт
Иногда приходится иметь дело с проводом без нанесённой маркировки. Это не повод отказаться от его использования. В начале выясняют, из какого материала выполнена жила. Различают по цвету: алюминий белый, медь красная, латунь жёлтая. После этого приступают к расчёту площади сечения. Для этого выясняют диаметр проводника, предварительно сняв с него изоляцию, в случае многожильного провода – выпутав одну жилу.
Диаметр можно определить несколькими способами, например:
- при помощи штангенциркуля или микрометра;
- карандаша и линейки.
Второй способ даёт приблизительный результат и используется только в крайнем случае.
Штангенциркуль
Измерить при помощи штангенциркуля можно провода любых размеров. Для этого помещают провод между губок штангенциркуля и смотрят на деления шкалы. Целое число миллиметров отсчитывают по верхней шкале, десятичные доли миллиметра – по нижней.
Карандаш + линейка
Если под рукой нет измерителя, а длина оголённой части измеряемого провода позволяет накрутить его на карандаш виток к витку длиной не менее 1 см, то используют этот метод. Считают количество витков N, поместившихся на отрезке L = 1 см. Значение диаметра получают путём деления длины отрезка на количество витков. Точность измерения зависит от плотности намотки и её длины.
Таблица
После того, как диаметр определён одним из способов, Sсеч определяют по формуле или при помощи таблиц.
Простейшая таблица для диаметров провода до 4,5 мм
Диаметр провода, мм | Сечение, мм | Диаметр провода, мм | Сечение, мм |
---|---|---|---|
0,8 | 0,5 | 2 | 3 |
1,0 | 0,75 | 2,3 | 4 |
1,1 | 1 | 2,5 | 5 |
1,2 | 1,2 | 2,8 | 6 |
1,4 | 1,5 | 3,2 | 8 |
1,6 | 2 | 3,6 | 10 |
1,8 | 2,5 | 4,5 | 16 |
Более точные значения можно подобрать из таблиц, размещённых в Правилах Устройств Электроустановок (ПУЭ).
Как правильно произвести расчет по другим показателям
При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.
По току
Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.
Сечение, мм2 | Ток, А по типу прокладки | |||||
Открытый | Одна труба | |||||
2 одножильных | 3 одножильных | 4 одножильных | 1 двухжильный | 1 трехжильный | ||
0,5 | 11 | – | – | – | – | – |
0,75 | 15 | – | – | – | – | – |
1 | 17 | 16 | 15 | 14 | 15 | 14 |
1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
2 | 26 | 24 | 22 | 20 | 23 | 21 |
2,5 | 30 | 27 | 25 | 25 | 25 | 24 |
3 | 34 | 32 | 28 | 26 | 28 | 24 |
4 | 41 | 38 | 35 | 30 | 22 | 27 |
По длине
В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.
Мощность, Вт | Ток, А | 1,5 мм2 | 2,5 мм2 | 4 мм2 | 6 мм2 |
500 | 2,5 | 100 м | 165 м | 265 м | 395 м |
1000 | 4,6 м | 30 м | 84 м | 135 м | 200 м |
1500 | 6,8 м | 33 м | 57 м | 90 м | 130 м |
2000 | 9 м | 25 с | 43 м | 68 м | 100 м |
2500 | 11,5 м | 20 м | 34 м | 54 м | 80 м |
3000 | 13,5 м | 17 м | 29 м | 45 м | 66 м |
3500 | 16 м | 14 м | 24 м | 39 м | 56 м |
4000 | 18 м | – | 21 м | 34 м | 49 м |
4500 | 20 м | – | 19 м | 30 м | 44 м |
По нагрузке
Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.
Разность напряжения, % | Момент нагрузки по сечению провода | |||
1,5 | 2,5 | 4 | 6 | |
1 | 108 | 180 | 288 | 432 |
2 | 216 | 360 | 576 | 864 |
3 | 324 | 540 | 864 | 1296 |
4 | 432 | 720 | 1152 | 1728 |
5 | 540 | 900 | 1440 | 2160 |
Трёхфазная электрическая сеть
Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:
- Составляется список домашних электроприборов.
- На основании документации или таблицы указывается номинальная мощность.
- Устанавливается возможность эксплуатации техники при единовременной нагрузке.
- Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
- Номинальная мощность оборудования умножается на поправочный коэффициент.
- Все данные суммируются.
- Находится значение в таблице и к нему прибавляется еще 15 %.
По напряжению
Программа для расчета падения напряжения на кабеле
Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:
- длины провода – при увеличении напряжение падает;
- площадь поперечного сечения – при увеличении снижается падение напряжения;
- удельное сопротивление проводника – стандартный размер 1 мм2/1 м.
Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:
- Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
- На основании таблиц ПУЭ устанавливается сечение провода по току.
- Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
- Находится падение напряжения по формуле ΔU=I*R.
- Вычисляется процент падения напряжения ΔU/U.
Если результат больше 5 %, подбирается кабель с большим сечением.
По плотности тока
Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.
Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.
По маркировке проводов
Кабель ВВГ-нг
Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.
Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².
Как произвести расчет?
Как посчитать площадь трубы
Рассчитываем сечение
Определение сечения трубы является несложной геометрической задачей. Для этого следует для начала воспользоваться формулой площади круга:
Sн= π Rн^2, (1)
где Rн – наружный радиус трубы, равен половине наружного диаметра.
Таким образом, мы определим площадь круга, образованного наружным диаметром.
Теперь определим площадь круга, образованного внутренним диаметром трубы. Для этого необходимо определить внутренний радиус, который определяется по следующей формуле:
Rвн=Rн-?, (2)
где? – толщина стенки трубы.
Определив площадь внутреннего круга Sве аналогично формуле (1), рассчитаем площадь сечения по формуле:
Sсеч=Sн?-S?вн.
Все действия можно свести в упрощенную формулу определения площади сечения:
Sсеч=? (?D_н/2?^2- ??/2?^2).
В качестве примера определим площадь сечения, внешний диаметр которого равен 1 метру, а толщина стенки – 10 мм.
Sсеч=3,14 (?1/2?^2- ?0,01/2?^2)=0,75 м^2.
Производим расчет площади внешней поверхности
Такой расчет также является геометрической задаче. Если развернуть трубу, то получится прямоугольник. Его ширина равна длине окружности внешней стенки трубы, а длина – длине.
Тогда площадь развертки трубы будет вычисляться по формуле:
S=? D_н L_тр,
где Lтр – длина трубы.
В качестве примера рассчитаем площадь поверхности под окраску теплотрассы, длина которой составляет 10 км, а внешний диаметр – 1 метр.
S=3,13 1 10000=31416 м^2.
Если говорить о количестве теплоизоляционного материала, то при подсчете следует учесть толщину слоя минеральной ваты.
Тогда формула примет вид:
S=? ?(D?_н+?2 ??_(в)) L_тр,
В действительности материала для теплоизоляции будет потрачено меньше, так как он накладывается в внахлест.
Производим расчет площади внутренней поверхности
Для начала необходимо определиться, для чего такой расчет следует проводить. Чаще всего он нужен при расчете гидродинамики движения теплоносителя в трубе. Внутренняя поверхность трубы является местом, где вода при её движении соприкасается с трубой. Таким образом, возникает гидравлическое сопротивление, которое необходимо учитывать при расчете сети коммуникации.
Необходимо помнить ряд следующих нюансов:
- При увеличении диаметра трубопровода снижается гидравлическое трение теплоносителя о стенки труб. Поэтому при большом диаметре и длине водопровода гидравлическое сопротивление трубы потоку воды можно не учитывать.
- Качество поверхности, её шероховатость, оказывает большое значение на величину гидравлического сопротивления. При этом такое влияние сильнее, чем зависимость сопротивления от площади поверхности внутренней стенки трубопровода. Так, полиэтиленовая труба обладает меньшей шероховатостью нежели ржавая металлическая. Поэтому величина гидравлического сопротивления в пластиковой трубе будет меньшей.
- Если в качестве материала для изготовления трубы применяется неоцинкованная сталь, то площадь поверхности внутренней стенки меняется во времени. На стенках такого трубопровода постепенно откладываются ржавчина и минеральные отложения. Как результат – происходит уменьшение внутреннего диаметра трубы и увеличение величины гидравлического сопротивления. Такой эффект необходимо учитывать при проектировании водопровода из стали.
S=? ?(D?_н-2 ?) L_тр.
В качестве примера рассчитаем трубу, диаметр которой равен одному метру, а толщина стенки – 10 мм.
S=3,14 (1-2 0,01) 10000=30788 м^2.
Заключение
Итак, приведенные в статье расчеты не являются сложными и доступны любому человеку. Они пригодятся при проектировании собственного трубопровода. Чтобы возведенная коммуникация соответствовала ожиданиям о её работоспособности, предложенные расчеты следует производить в обязательном порядке.
Сегодня нам предстоит небольшой экскурс в школьные программы геометрии и физики. Мы вспомним, как вычисляется площадь поперечного сечения трубы и ее внутренний объем. Кроме того, нам предстоит выяснить, как изменения диаметра трубопровода действуют на давление в потоке жидкости. Итак, в путь.
На фото — водогазопроводные трубы. Нам предстоит научиться вычислять их внутреннее сечение.
Отклонение — профиль — продольное сечение
Отклонения профиля продольного сечения цилиндрических поверхностей контролируют, как правило, различными индикаторами часового типа. При этом деталь устанавливают на специальное приспособление в центрах. Во время контроля деталь вращается в центрах, а индикаторы перемещают вдоль оси детали.
Отклонение профиля продольного сечения цилиндрической поверхности определяется как наибольшее расстояние от точек действительного профиля до соответствующе. Прилегающий профиль для этого случая образуется двумя параллельными прямыми, соприкасающимися с действительным профилем вне материала детали и расположенными по отношению к нему так, чтобы отклонение формы было наименьшим.
Отклонением профиля продольного сечения называется наибольшее расстояние от точек образующих реальной поверхности, лежащих в плоскости, проходящей через ее ось, до соответствующей стороны прилегающего профиля в пределах нормируемого участка. Прилегающим профилем продольного сечения называют две параллельные прямые, соприкасающиеся с реальным профилем продольного сечения цилиндрической поверхности и расположенные вне материала элемента детали так, что наибольшее отклонение точек реального профиля от соответствующей стороны прилегающего профиля продольного сечения в пределах нормируемого участка имеет минимальное значение. Частными видами отклонения профиля продольного сечения являются конусообразность, бочкообразность и седлообразность.
Схемы измерения конусооОразности ( а, седлообразности ( б и бочки-образности ( в.| Схемы измерения изогнутости. д-на плите. б-на ножевых опорах. |
Измерение отклонения профиля продольного сечения сводится к измерению отклонения от прямолинейности контролируемой детали.
Измерение отклонения профиля продольного сечения состоит в том, что с одной установки детали записывают профилограммы двук обмз лощнх, принадлежащих одному продольному сечению. Затем ш диаграмме строят прилегающий профиль и от него отсчитывают наибольшее отклонение точек профилограмм образующих.
Схемы измерения конусообразности ( а, седлообразности ( б и бочкообразное ( в.| Схемы измерения изогнутости. а — на плите. б — на ножевых опорах. |
Измерение отклонения профиля продольного сечения сводится к измерению отклонения от прямолинейности контролируемой детали.
Конусообразность — отклонение профиля продольного сечения, при котором образующие прямолинейны, но не параллельны.
Бочкообразность — отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры увеличиваются от краев к середине сечения.
Конусообразность — отклонение профиля продольного сечения, при котором образующие прямолинейны, но не параллельны.
Бочкообразность — отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры увеличиваются от краев к середине сечения.
Седлообразность — отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры уменьшаются от краев к середине сечения.
Некруглость и отклонение профиля продольного сечения поверхн.
Некругдость и отклонение профиля продольного сечения поверхн.
Способы определения сечения провода пошагово
Существует несколько способов для измерения сечения по диаметру жилы. Если провод одножильный, то замеры будут производиться сразу на нем, а вот из бухты кабеля необходимо выпутать один проводник. После этого его очищают от изоляции, чтобы остался только металл.
Чтобы вычислить площадь круга через величину радиуса, применяется расчет по формуле: S = π × R2, где:
- π – константа равная 3,14;
- R – радиус окружности.
Но, в связи с тем, что с практической точки зрения гораздо проще вычислить диаметр, равный двум радиусам, формула расчета примет такой вид: S = π × (D/2)2. В зависимости от способов замеров диаметра выделяют такие методы вычисления сечения.
По диаметру с помощью штангенциркуля или микрометра
Наиболее актуальным вариантом, чтобы измерить диаметр являются такие приборы, как штангенциркуль и микрометр. Данные устройства позволяют измерить диаметр максимально точно. Для этого вам понадобится провод и микрометр.
Для этого фиксатор Б переводится в открытое положение. Ручка микрометра откручивается на такое расстояние, чтобы провод легко поместился в пространстве между щупами А. Затем при помощи ручки Г прибор закручивается до срабатывания трещотки. После этого фиксируются показания по всем трем шкалам в точке В.
В данном примере диаметр составляет 1,4 мм, следовательно, чтобы вычислить сечение, необходимо S = 3,14 × 1,4 × 1,4 / 4 = 1,53 мм². Такую же процедуру определения сечения можно произвести, используя штангенциркуль. Преимуществом такого метода является возможность измерить любой проводник круглого сечения, даже если он уже установлен и эксплуатируется для питания какого-либо электрического прибора. Основной недостаток метода – это высокая стоимость приспособлений, естественно, что приобретать их для пары замеров совершенно нецелесообразно.
По диаметру с помощью карандаша или ручки
Данный способ определения сечения основан на том факте, что по всей длине у провода одинаковый диаметр. Возьмите обычный карандаш, ручку или фломастер, на который намотайте провод по спирали. Чтобы исключить толщину изоляции, ее необходимо срезать по всей длине. Кольца должны располагаться максимально плотно, чем больше пространство между кольцами, тем ниже точность.
Так как все провода имеют одинаковую толщину, то для определения диаметра медных проводов, измерьте длину всей намотки и разделите на количество витков. В данном примере D = 15 мм / 15 витков = 1 мм, соответственно, используя ту же формулу расчета, получим сечение S = 3,14 × 1 × 1 / 4 = 0,78 мм². Заметьте, чем больше витков вы сделаете, тем более точно определите сечение.
Стоит отметить, что преимущество такого метода в том, что для определения сечения можно использовать только подручные средства. Недостаток – низкая точность и возможность намотки только тонких проводников. В примере использовался относительно тонкий провод, но расстояние между витками уже просматривается. Из-за чего точность оставляет желать лучшего, разумеется, что алюминиевую проволоку таким способом согнуть не удастся.
По диаметру с помощью линейки
Сразу оговоримся, что для измерения линейкой можно брать только относительно толстый провод, чем меньше толщина, тем ниже точность. Диаметр жилки при этом может определяться ниткой или бумагой, второй вариант является наиболее предпочтительным, так как дает большую точность.
Оторвите небольшую полоску и загните ее с одной стороны. Предпочтительнее более тонкая бумага, поэтому не нужно складывать листок в несколько раз. Затем бумагу прикладывают к проводу и заворачивают по окружности до соприкосновения полоски. В месте соприкосновения ее загибают второй раз и прикладывают к линейке для измерения.
Через полученную длину окружности L находят диаметр жилки D = L / 2 π, а расчет сечения выполняется как показывалось ранее. Данный метод определения сечения хорошо подходит для крупных алюминиевых жил. Но точность в этом методе наиболее низкая.
По диаметру с помощью готовых таблиц
Этот метод подходит для проводов стандартного сечения. К примеру, вы уже определили диаметр по одному из вышеприведенных методов. После чего вы используете таблицу для определения сечения.
Как определить сечение секторной жилы кабеля?
Для определения сечения секторной жилы кабеля нужно выполнить несколько шагов:
-
Измерьте внешний диаметр кабеля. Это можно сделать с помощью линейки или микрометра.
-
Определите количество жил в кабеле. Секторная жила имеет форму кругового сечения, который разбивается на несколько секторов, таким образом, количество жил можно найти, подсчитав число секторов.
-
Найдите площадь сечения круга. Для этого воспользуйтесь формулой: S = π x (d/2)^2, где d — внешний диаметр кабеля.
-
Разделите площадь сечения круга на количество жил кабеля. Полученное значение будет площадью сечения каждой жилы.
-
Определите сечение каждой жилы, используя найденную площадь и формулу для площади круга: S = π x (d/2)^2.
-
Для получения окончательного значения сечения секторной жилы кабеля умножьте сечение каждой жилы на количество жил.
Например, если в секторной жиле кабеля имеется 7 жил и внешний диаметр кабеля равен 10 мм, то можно определить сечение жилы следующим образом:
- Внешний диаметр кабеля = 10 мм
- Количество жил = 7
- S = π x (10/2)^2 = 78.5 мм^2
- Площадь сечения каждой жилы = 78.5 / 7 = 11.21 мм^2
- Сечение каждой жилы = π x (√11.21 / 2)^2 = 1.25 мм^2
- Сечение секторной жилы кабеля = 1.25 мм^2 x 7 = 8.75 мм^2.
Таким образом, сечение секторной жилы кабеля составляет 8,75 мм^2.
