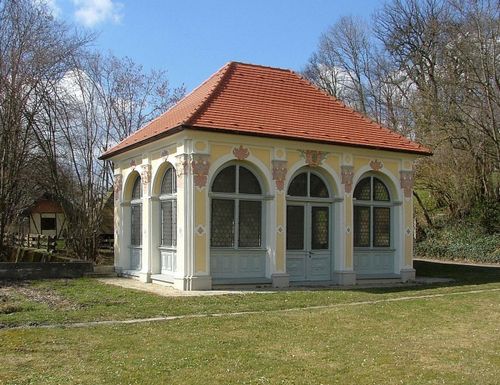

Эстетические характеристики крыши – это важная составляющая образа жилого дома. С этим спорить никто не будет. Но что ни говори, а прочность и надежность кровельной конструкции важнее. Поэтому застройщики тщательно выбирают ее форму. Вальмовая крыша в этом плане является обладателем прекрасных характеристик. Особенно хорошо смотрятся проекты домов с вальмовой крышей одно- и двухэтажные, если их площадь достаточно большая. При этом четырехэтажная конструкция придает дому какую-то солидность.

Содержание:

Проект дома с вальмовой крышей

Проект вальмовой крыши – особенности конструкции

В чем особенности самой вальмовой кровли. Ее конструкция состоит из четырех скатов: два трапециевидных, два треугольных. Все они соединяются между собой коньковой балкой. Но, выбирая проект вальмовой конструкции, необходимо в первую очередь обратить свое внимание на угол наклона скатов. Все дело в том, что угол наклона элементов крыши позволяет беспрепятственно отводить дождевую и талую воду, что для крыш является основным показателем качества. В принципе, значение угла достаточно широкое, оно варьируется от 15° до 65°. Почему такой широкий диапазон?

Проект дома с вальмовой крышей
  1. Учитываются климатические зоны строительства. Если в районе постройки дома климатические осадки достаточно большие, то рекомендуется угол наклона не снижать ниже 45°. С низким уклоном обычно возводят крыши в регионах с сухим климатом. То же самое можно сказать и о районах, где постоянно дуют сильные ветра (к примеру, прибрежные). В этом случае угол наклона можно установить меньше 30°.
  2. Многое будет зависеть от выбранного кровельного материала. К примеру, покрытие крыши профнастилом или металлочерепицей дает возможность увеличить угол наклона от 25°. Рулонные материалы обычно укладываются в диапазоне от 2° до 25°. Штучные кровельные элементы рекомендуется укладывать на крыши с углом наклона не меньше 15°.
    Проект дома с вальмовой крышей
  3. Проекты с мансардным этажом также будут влиять на выбор угла скатов вальмовой крыши. Ведь под ней будет находиться жилое помещения, а значит, высота комнат станет основным критерием определения угла. К тому же именно этот показатель будет влиять на размер самой полезной площади помещения. Чем круче крыша, тем больше площадь. Обратите внимание, что разговор идет о полезной площади. Итак, угол наклона скатов кровли в пределах 30-45° допускают наличие мансарды. Если проектирование кровли обеспечивается угол меньше 30°, то помещение под ней можно использовать только в качестве чердака.

Внимание! Увеличение угла наклона кровли требует увеличения ее конструкции, а значит, увеличения количества используемых стройматериалов. Проект кровли это обязательно должен учитывать.

Проект дома с вальмовой крышей

Особенности стропильной системы

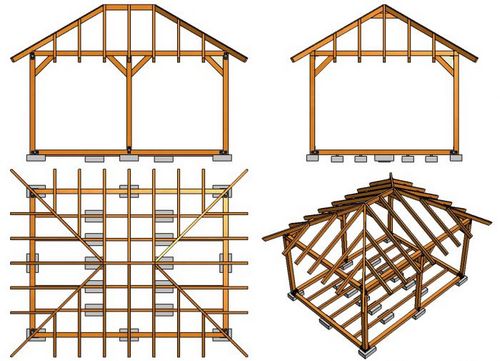

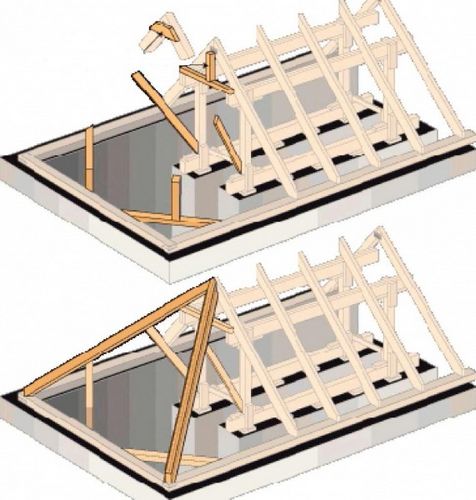

Проект вальмовой крыши дома – это в основном проект стропильной системы. Кстати, это касается всех видов крыш для домов. Что предлагают проектировщики в этом плане. Варианта два:

  1. Стропильная система висячая. В чем ее суть? Это стропильные ноги, которые упираются на внешние стены дома. Такое сооружение имеет небольшой запас прочности и устойчивости. Правда, именно такие проекты сегодня пользуются большой популярностью у частных застройщиков. А все дело в том, что это самый экономичный вариант в плане расходов строительных материалов, плюс простота возведения конструкции. Но вот обслуживать и ремонтировать это строение непросто. Поэтому специалисты рекомендуют использовать такие проекты крыш только на простых заданиях, где будет точно определено, что нагрузки на кровлю будут минимальными.
  2. Наклонная стропильная конструкция. Она отличается от первой тем, что в ней используются дополнительные опорные элементы, которые поддерживают стропильные ноги. То есть, получается так, что стропила не только опираются на стены дома, но и еще дополнительно поддерживаются стойками. Поэтому конструкции и является более устойчивой по сравнению с первым вариантом. Конечно, это увеличивает расход стройматериалов, но такое сооружение проще при ремонте и обслуживании, оно обладает повышенными характеристиками прочности. Поэтому проекты таких крыш сегодня становятся все более востребованными.
Проект дома с вальмовой крышей

Как сделать проект вальмовой крыши частного дома

Начиная строительство дома, необходимо позаботиться о его проекте. Этот документ достаточно серьезный, именно он будет обеспечивать необходимые характеристики устойчивости и прочности кровельной системы. Особенно это касается вальмовой кровли. Поэтому лучше всего заказать проект у специалиста. Это гарантия, это высокое качество, но это большие деньги.

Проект дома с вальмовой крышей

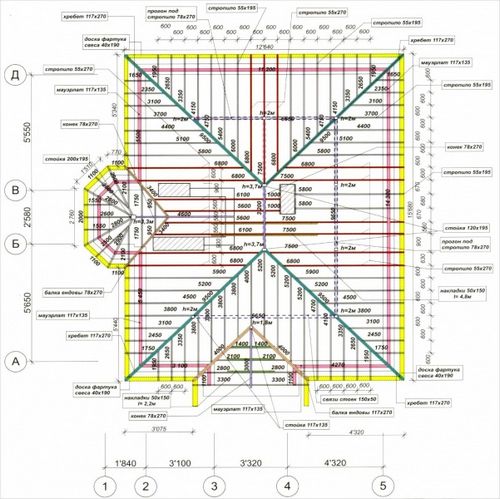

Можно проект сделать своими руками, правда, придется вспомнить институтский курс по начертательной геометрии, если вы учились в техническом ВУЗе. Неплохо будет вспомнить и сопротивление материалов. Необходимо будет сделать чертеж вальмовой кровли, идеально, если крыша будет начерчена в нескольких проекциях. Еще лучше, если сможете создать 3D формат. Скажем прямо, все это не так просто.

Проект дома с вальмовой крышей

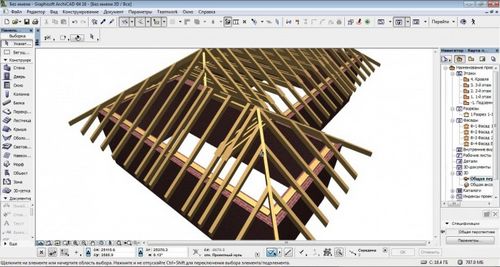

Третий вариант – это использовать для создания проекта вальмовой кровли своего дома специальную компьютерную программу, которую сегодня можно скачать практически на любых строительных сайтах, посвященных крышам домов. В ней несложно разобраться, к тому же разработчики дают возможность несколько раз попробовать воспользоваться программой бесплатно. Используя несколько программ, можно увеличить число попыток сделать проект своими руками.

Проект дома с вальмовой крышей

Если вы решились все-таки самостоятельно сделать проект крыши своего дома, то необходимо обязательно учитывать некоторые очень важные нюансы.

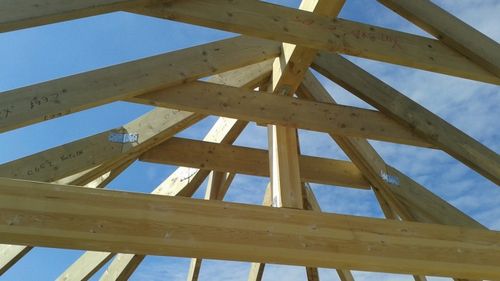

  • Коньковый брус – это элемент, на который ложится вся нагрузка от кровельной системы. Это центровой прогон. Поэтому стойки, которые подпирают коньковый брус, должны опираться только на капитальную несущую стену дома. Проект строительства домов должен эту стену обязательно сделать более толстой. То есть, получается так, что сам проект вальмовой кровли должен быть связан с проектом дома. Нельзя уже построив дом (имеется в виду стены), задумываться над тем, а выдержит ли стена нагрузки от стропильной системы и стоек конькового прогона.

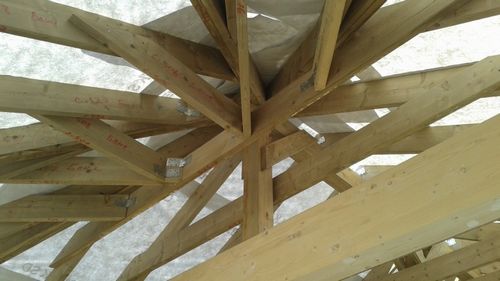

  • Если стропильные ноги накосного типа имеют большую длину (больше 6 м), то для них лучше всего использовать элементы из склеенного бруса или устанавливать их в виде сдвоенных элементов. При этом сами стропильные ноги надо будет обязательно усиливать, используя стойки, подпорки, раскосы и так далее. Чем больше дополнительных элементов, тем прочнее и устойчивее кровельная конструкция дома.

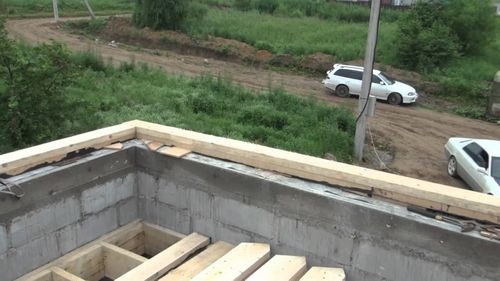

  • Для домов, которые возводятся из блоков или кирпичей, необходим в обязательном порядке один элемент – это армированный бетонный пояс, укладываемый под мауэрлат крыши. Внимание! Армирование бетонного пояса в этом случае должно проводиться сплошным типом.
    Проект дома с вальмовой крышей
  • Герметичность кровельной конструкции – еще один немаловажный критерий. Это надо учитывать в процессе проектирования кровли домов. Специалисты уверяют, что именно в вальмовых системах оптимальный вариант – это использовать самые современные материалы и технологии. Забудьте о битумах и рубероидах, выбирайте специальные мастики, герметики и другие современные защитные покрытия.
  • Необходимо учитывать и тот факт, что кроме чисто видимых нагрузок (снег, ветер, вес человека) есть и, так сказать, невидимые. Это перепады влажности и температуры. Под действием этих нагрузок конструкция вальмовой кровли постепенно снижает свои технические и эксплуатационные характеристики. Поэтому проектирование домов с такими крышами должно учитывать хорошо проведенную изоляцию всех элементов кровельной системы. Не забываем и о шумоизоляции.
  • И последнее, на что необходимо обратить внимание, создавая проект вальмовой кровли домов. Это соотношение разных по конфигурации скатов. Именно данное соотношение создает будущий внешний вид крыши и дома в том числе.
Проект дома с вальмовой крышей

Расчет вальмовых крыш домов

Проектирование вальмовых крыш домов обязательно производится с учетом определенных расчетов. Обычно рассчитывается количество пиломатериалов: стропильные ноги, обрешетка, стойки-опоры и так далее, кровельный материал, гидро- и пароизоляция, а также теплоизоляционный слой.

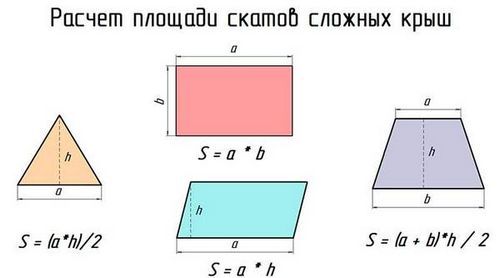

Что касается всех материалов, не считая деревянных изделий, то в основе их расчета лежит площадь скатов домов. А так как это треугольник и трапеция, то посмотрите на фото ниже, где формулы этих фигур описаны.

Проект дома с вальмовой крышей

Поэтому подсчитать все это самостоятельно будет несложно. Что касается пиломатериалов, то придется учитывать особенности вальмовой кровли. А именно: угол наклона скатов, площадь самого строения (особенно это относится к ширине и длине здания). То есть, чем меньше ширина одноэтажных или двухэтажных построек, тем меньше треугольный скат крыш домов. А как показывают проекты вальмовых крыш домов, именно треугольный скат меньше всего требует расхода материалов.

Заключение по теме

Проектирование вальмовых крыш современных домов – это важная составляющая качественно построенного дома. Именно правильно сделанный проект дает возможность не только быть уверенным в качестве и надежности строения, но и появляется возможность сэкономить на приобретении строительных материалов и рабочем времени, которое затратит на возведение дома подрядчик. И если крышу дома вы будете собирать сами, так сказать, своими руками, то ее проект сделает проводимую вами работу упрощенной. В проекте несложно разобраться, главное – понимать размерные показатели конструкции и учитывать типы используемых строительных материалов.
