Проекты мансардных крыш для частных домов: плюсы, минусы и виды

Мансардная крыша является чердаком здания, приспособленным для жилья.

Мансарда может являться третьим этажом, которая расположена непосредственно под кровлей здания. Мансардное помещение лучше

рассчитывать на этапе проектирования.

Иногда утеплить чердак возможно в обжитом здании, но при этом может возникнуть необходимость дополнительно утеплять кровлю. Если вы уже решились

с

Если вы собираетесь самостоятельно возвести дом с мансардой, то вашим первым шагом будет подбор «проекта мансардной крыши», который наилучшим образом соответствует вашим потребностям. Чаще всего оборудование проживаемой зоны на чердаке связано с ключевым преимуществом мансарды — расширением жилой площади за счет дополнительных комнат для проживания.

Содержание статьи

• Достоинства и недостатки
• Устройство ломаной крыши
• Виды мансардных крыш
• Мансардные окна
• Требования, предъявляемые к мансардным крышам
• Как самостоятельно спроектировать ломаную крышу
  • 6.1 Полезная площадь
  • 6.2 Площадь скатов
  • 6.3 Площадь окон

Достоинства и недостатки

Обустройство жилого помещения на чердаке чаще всего связано с главным преимуществом мансарды — увеличением жилой площади: наличия дополнительных комнат для проживания.

Другими достоинствами мансарды являются:

• Декоративная привлекательность здания в связи с определенной конструкцией кровли;
• Обустройство мансарды можно производить не в новом доме, а уже обжитом, не выезжая из дома;
• Возможность утеплить помещение своими силами (без специальной техники).

Кроме того, затраты на возведение пристройки при необходимости увеличения площади для проживания будут более существенными, чем затраты на обустройство мансардного помещения.

К недостаткам можно отнести оборудование дополнительного обогрева мансарды,

гидроизоляции и принудительной вентиляции. Кроме того, необходимо установить специальные окна.

Уклон стен также можно отнести к недостаткам мансардного помещения, так как он снижает дополнительную площадь помещения, но зато есть возможность возводить мансарду в несколько уровней.

Проекты мансардных крыш частных домов:

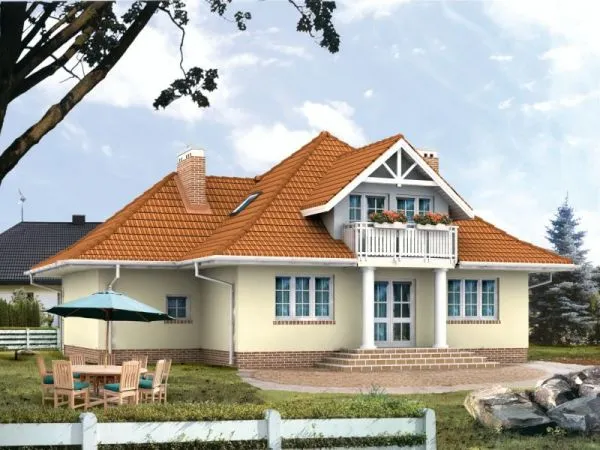

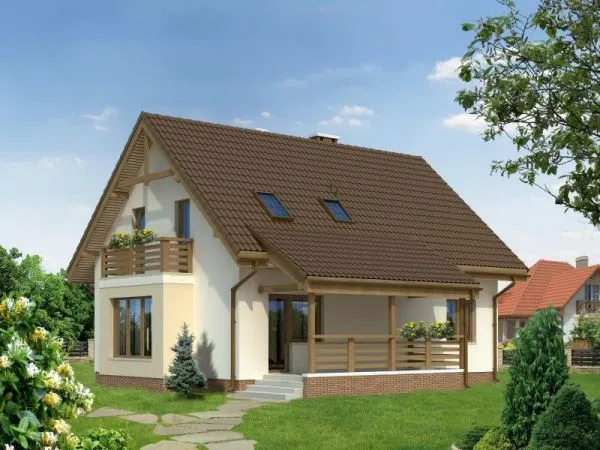

Ломаная крыша с балконом

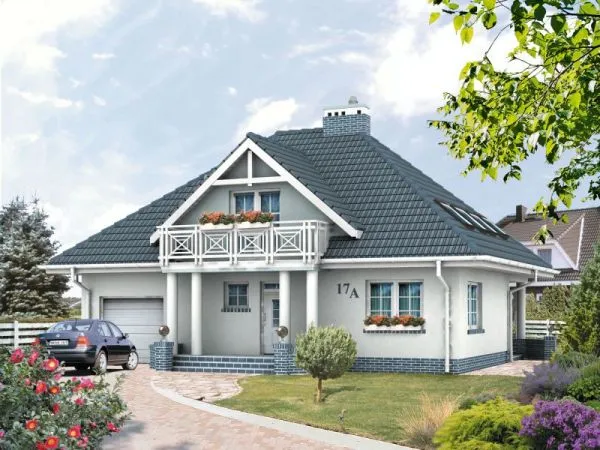

Четырехскатная мансардная крыша

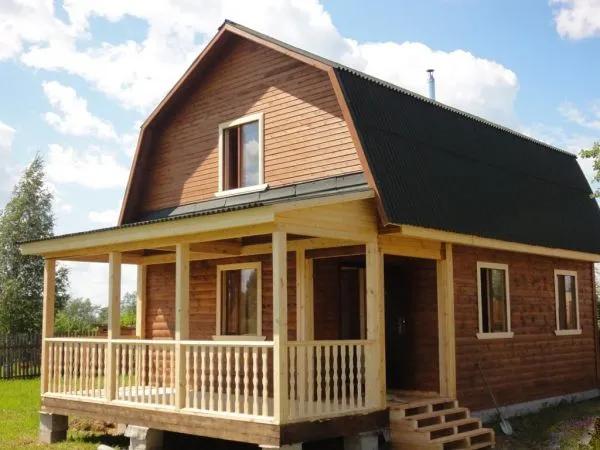

Двускатная мансардная крыша

Устройство ломаной крыши

Устройство крыши под мансарду выглядит следующим образом:

• Внутреннее оформление (гипсокартон, штукатурка и т. п.);
• Пароизоляция. Препятствует образованию конденсатной влаги;
• Утеплитель. Сохраняет тепло в помещении, не давая холоду попадать в подкровельные пустоты;
• Стропильная система — основной каркас кровли, на котором держится вся конструкция крыши;
• Гидроизоляция. Слой пленки, который защищает кровельный пирог от попадания влаги снаружи;
• Обрешетка. Деревянная конструкция, на каркасе которой крепятся кровельные материалы;
• Подкровельная пленка. Защитный материал, который защищает всю систему. Выбирается исходя из выбора кровельного покрытия;
• Кровельное покрытие. Основной защитный внешний материал, который является самой мощной защитой крыши от внешних природных факторов.

Кроме того, что необходимо последовательно укладывать все слои материалов, необходимо их правильно устанавливать с учетом вентиляционных зазоров.

ВАЖНО!

Каждый материал кровельного пирога необходимо укладывать в соответствии с технологией укладки.
Если хоть оно покрытие будет уложено с нарушением правил, это может привести к нарушению функционирования других слоев, и, как следствие, к разрушению кровли.

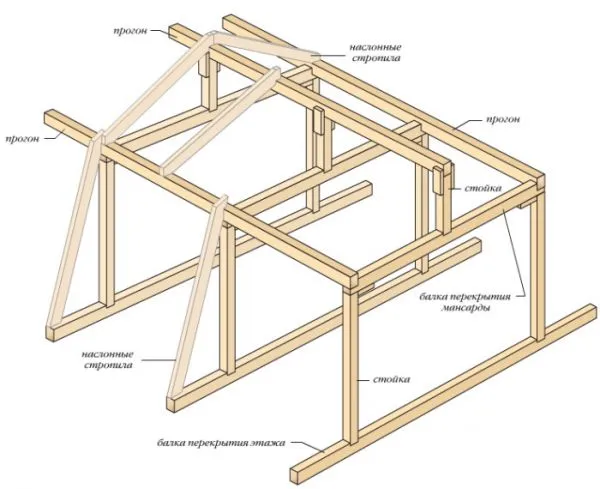

Чертеж устройства мансардной крыши

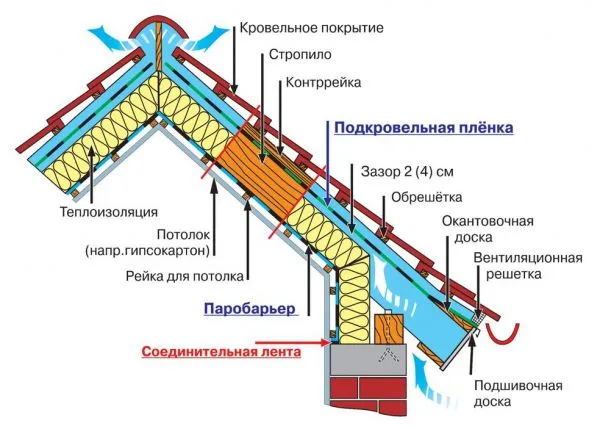

Кровельный пирог

Виды мансардных крыш

Для оборудования мансарды в чердачном помещении подходят типы кровли, при которых высота будущего мансардного помещения будет соответствовать требованиям по обустройству таких крыш.

Самые распространенные

виды крыш под мансарду:

• Односкатные. Конструкция представляет собой плоскость, закрепленную на противоположных стенах различной высоты;
• Двухскатные. Конструкция состоит из двух противоположно лежащих скатов, соединенных в вершине;
• Ломаные. Конструкции похожи на двухскатные, только эти имеют излом, меняющий траекторию наклона ската;
• Вальмовые. Система похожа на четырехскатную крышу, при которой противоположные скаты с торцов — треугольники со кошенным верхом, с боков — трапеции;
• Полувальмовые. Конструкция аналогична вальмовой системе, только с фронтона боковые скаты скошены;
• Шатровые. Конструкция представлена в виде шатра, в виде нескольких граней, имеющих соединение в вершине.

Вид кровли — это всего лишь видимый каркас крыши, в которую встроена мансарда в виде четырехугольника. Конструктивные особенности каждого вида подразумевают наличие опорных точек мансардной конструкции с кровельной.

Кроме типовых форм кровли могут быть одноэтажные и двухэтажные мансарды, которые лучше всего рассматривать во время проектирования, рассчитывая нагрузку на здания и стропильную систему.

Проекты домов с мансардной крышей: фото ниже.

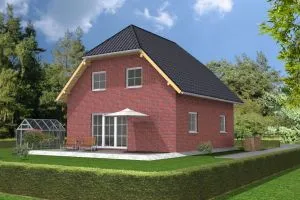

Полувальмовая мансардная крыша

Двускатная крыша мансардного типа

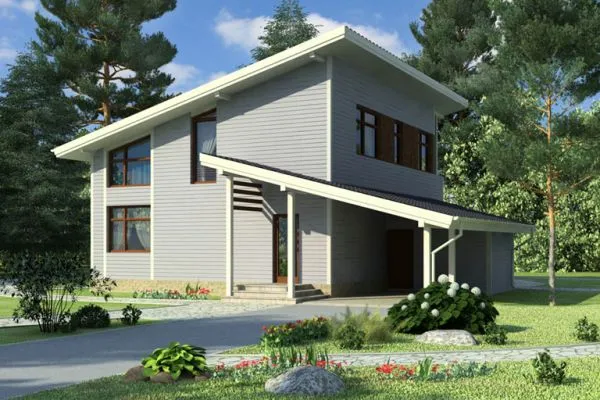

Односкатная мансардная крыша

Ломаная мансардная крыша

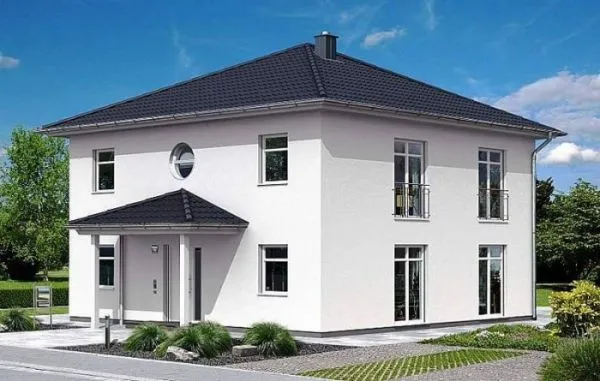

Четырыхескатная мансардная крыша

Шатровая мансардная крыша

Мансардные окна

Для оборудования естественного освещения в мансардном помещении необходимо устанавливать окна.

Их можно располагать в самой кровле, на фронтонах или оборудовать в специальных скворечниках. Количество, форма и место расположения окон зависит от конструкции крыши и от предпочтения.

Материал изготовления профиля для окон может быть различным: дерево, ПВХ, алюминий.

Профиль окон выбирается исходя из предпочтений, но стоит иметь ввиду, что для бань окна с деревянным профилем лучше не применять.

В остальных случаях подходят окна с любым профилем.

Мансардные окна различаются по типу конструкции:

• Классические. Окна стандартной прямоугольной или квадратной формы, имеющих раму и подвижную или глухую створку;
• Балконные. Представляют собой двойную форму окна, при которой нижняя глухая часть — парапет балкона, верхняя — открывается наружу;
• Карнизные. Устанавливаются при наличии высокого пристенка. Дополнительный вертикальный элемент устанавливается под открывающейся створкой;
• Наклонные. Двойная конструкция с одной глухой створкой (нижней), другой — подвижной;
• Надставные. Могут быть полукруглой формы, треугольной. Встраиваются в крышу, несут также декоративную функцию;
• Туннель для света. Выход света проходит через светоотражающий тоннель, который расположен в чердачной части над мансардой.

Кроме формы окон, их можно классифицировать по типу открывания:

• С центральной осью для поворота;
• С боковым типом открывания в виде люка;
• С нижнем расположением оси поворота при которой открывание происходит наружу;
• С приподнятым расположением оси.

Учитывая то, что мансардные окна могут иметь труднодоступное расположение, производители изобрели электронное регулирование: окна можно открывать и закрывать при помощи дистанционного управления пультом.

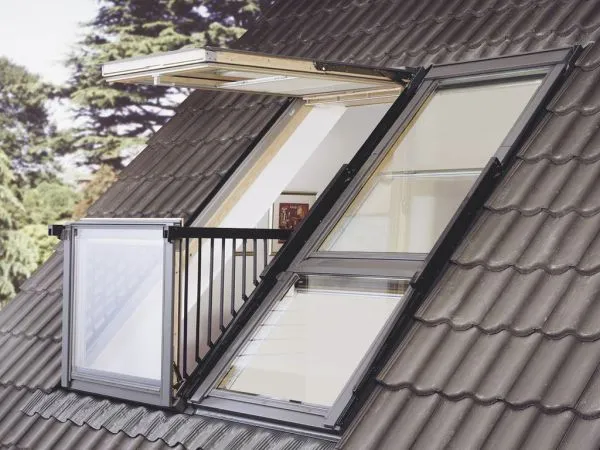

Мансардное окно с балконом

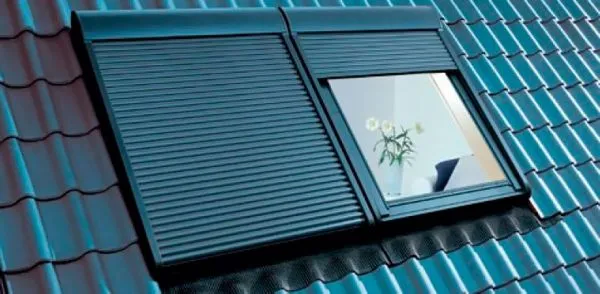

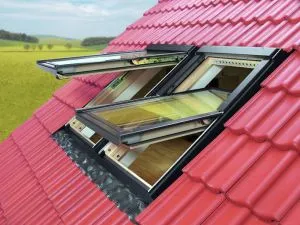

Мансардное окно

Требования, предъявляемые к мансардным крышам

Мансардные крыши конструктивно сложнее обычных крыш с чердаком, поэтому к ним предъявляются иные требования:

• Необходимо обеспечить полную гидроизоляцию по всему периметру мансарды;
• Важно позаботиться о звукоизоляции, особенно, если внешнее покрытие металлическое;
• При проекте стропильной конструкции необходимо тщательно рассчитать нагрузку кровли с учетом природных нагрузок;
• Обеспечить водоотводы;
• Позаботиться об естественном освещении;
• Свес стропильных ног не должен быть меньше полуметра;
• Особое внимание обратить утеплению.

ОСТОРОЖНО!

При выборе материалов стоит обратить внимание не только на их качественные характеристики, но и учесть их массу: чем легче материалы, тем меньше нагрузка.

Перегруз конструкции может привести к деформации кровли, в худшем случае — к обрушению. Поэтому при проектировании кровли следует учесть все факторы.

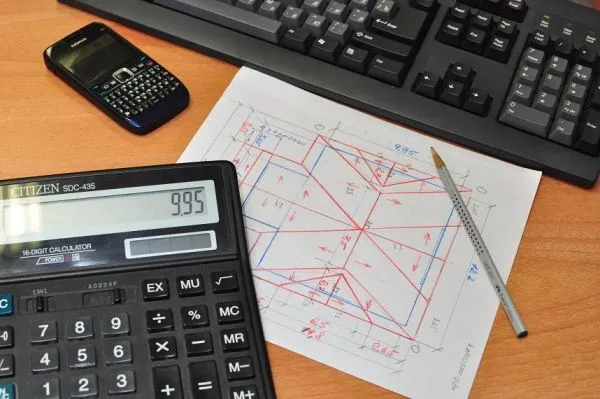

Проект

Как самостоятельно спроектировать ломаную крышу

Любое строительство подразумевает предварительный расчет материалов, затраты на их приобретение, установку, дополнительное оборудование.

Для самостоятельного расчета мансардной крыши потребуются знания требований к обустройству мансарды и конструктивных особенностей строения мансардного помещения.

Для проекта необходимо рассчитать:

• Полезную площадь жилого помещения;
• Площадь скатов;
• Площадь окон.

Исходя из полученных вычислений можно будет рассчитать количество материалов и вычислить их нагрузку.

Полезная площадь

Расчет площади ведется с низкой стороны стен в зависимости от угла наклона:

• При 30° высота стены не должна быть менее 1,5 м;
• При 45° — не менее 1м 10 см;
• От 60° — не менее полуметра.

Можно рассчитать площадь, начертив план чердака. При этом, высота самой низкой стены будет равна, исходя из наклона.

На чертеже на обоих скатах следует отметить минимальную высоту (к примеру, 1,5 м при скате в 30°) и провести перпендикулярно основанию линию — это боковые стены помещения.

Соединить линией, параллельной основанию, соединив обозначенные точки, — образуется прямоугольник. Это и есть полезная площадь.

ВНИМАНИЕ!

Жилая площадь по проекту не должна быть более 50% площади нежилого помещения.

Боковые треугольники, стороны которых являются частью основания, стены мансарды и нижней части ската — нежилая площадь.

Площадь скатов

Площадь скатов рассчитать довольно просто: необходимо знать формулы нахождения площади фигур, из которых состоит крыша: треугольников, прямоугольников, трапеции.

Затем сложить величины всех площадей.

Зная площадь скатов, можно рассчитать длину стропильной балки по теореме Пифагора. При этом на чертеже разделить крышу вертикально пополам — получится два прямоугольных треугольника.

При расчете необходимо учитывать площадь карнизов: расчет площади ската до линии стены является неполным для вычисления площади всего ската.

Площадь окон

В проектных расчетах необходимо также учитывать площадь оконных конструкций, которая не должна превышать 10% площади пола. Самое малое расстояние от пола, на котором должны располагаться окна — 80 см, максимальное — 220 см до верхней оконной линии.

Таким образом, выбирая форму крыши, можно рассчитать площадь жилого помещения, оборудованного на чердаке. При большой площади можно проектировать дополнительные перегородки, которые послужат вспомогательными опорами для крыши.

Можно применить дизайнерские идеи, разделив помещение на зоны, использовать приемы разграничения пространства, которые сделают мансардное помещение более комфортным для проживания, современным и уютным.

Расчет

Сколько стоит монтаж мансардной крыши?

Стоимость монтажа мансардной крыши зависит от нескольких факторов, таких как размер крыши, материалы, выбранные для покрытия, уклон крыши, сложность проекта, доступность строительной площадки и другие факторы.

В среднем, стоимость монтажа мансардной крыши может колебаться от 1500 до 4000 гривен за квадратный метр. Это включает в себя затраты на материалы, работу специалистов и другие расходы.

Однако, следует учитывать, что это только приблизительные цифры, и стоимость монтажа мансардной крыши может значительно варьироваться в зависимости от места и сложности проекта. Рекомендуется обратиться к профессиональным строителям и получить конкретную оценку стоимости для вашего конкретного проекта.
