Человечество претерпело значительные изменения в технологиях отопления жилья: от костра до современных инфракрасных отопительных устройств и солнечных коллекторов. Сейчас самыми популярными способами обогрева являются радиаторы, котлы, конвекторы, тепловентиляторы и, конечно, теплые полы. С каждым годом теплые полы становятся все более доступными: в экономическом плане, выборе материалов, способах расчета и монтажа.

Программа для расчета теплого пола для бесплатного пользования
Программа для расчета теплого пола для бесплатного пользования

Плюсы теплого пола: ноги всегда в тепле, уменьшается риск простудных заболеваний.

У таких полов есть только им свойственные плюсы:

  •  ноги всегда в тепле, значит, уменьшается риск простудных заболеваний;
  •  обогреваемый пол безбоязненно может стать игровой площадкой для маленьких детей;
  •  такой пол не сушит воздух и, поэтому, не способствует заболеваниям дыхательных путей.

Выбрав теплый пол в качестве обогревателя, определимся теперь с его видом

Программа для расчета теплого пола для бесплатного пользования

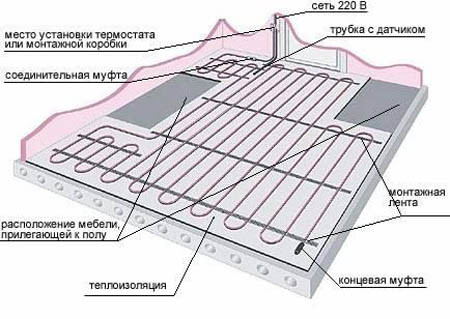

Схема устройства теплого пола.

Из двух видов полов, электрических (кабельных) и водяных, на малых площадях (кухня, ванная, балкон, комнаты городской квартиры) предпочтение отдается электрическим, на больших же площадях загородных домов оптимальным будет водяной пол.

Следующим этапом для каждого вида является расчет мощности (или тепловой расчет) пола, то есть, сколько энергии необходимо потратить для комфортного, и в то же время экономного обогрева помещения. Есть множество онлайн калькуляторов и отдельно (не в сети) работающих программ, производящих расчет теплого пола: от его мощности до количества необходимого материала и суммарной стоимости всего пола.

Однако можно и самостоятельно рассчитать теплый пол, используя нормативные показатели обогрева, тем более что программа расчета теплого пола отличается простотой. Покажем это на примере электрического обогрева.

Для расчетов пользуемся рекомендуемой мощностью на 1 м² для дополнительного и основного отопления.

Данные при дополнительном отоплении (например, квартира в городе) для площади не занятой мебелью:

Помещения Мощность пола на 1 м², Вт
Кухня на первом этаже 140
Кухня выше первого этажа 120
Ванная для любого этажа 140
Комнаты и коридор на первом этаже 130
Комнаты и коридор выше первого этажа 120
Лоджия, баня 180

Если пол является основным источником отопления (загородный дом), то его мощность на 1 м² равна 180 Вт для всех помещений. Заметим, что для этого случая при любом количестве мебели берется не меньше 70% всей площади.

Сколько тепла нам надо

Рассмотрим пример расчета необходимого тепла для комнаты размером 6 х 3 м, на втором этаже с площадью для мебели 4 м².

Для неосновного отопления имеем: площадь комнаты без мебели = 3*6 — 4 = 14 м². Расход мощности на 1 м² из таблицы равен 120 Вт (0,12 кВт). Общая необходимая мощность равна: 14 * 0,12 = 1,68 кВт.

Для основного отопления возьмем, примерно, 75% (с учетом мебели) обогреваемой площади. Расход энергии на 1 м² равен: 180 Вт * 75% = 180 * 75/100 = 135 Вт (0,135 кВт). Общий расход энергии равен: 14 * 0,135 = 1,89 кВт.

Тепло доставляется к месту обогрева термическими кабелями, для определения длины которых, существуют нормативы:

Мощность, кВт 0,16 0,25 0,44 0,67 0,82 1,05 1,25 1,40 1,75 2,08
Длина кабеля, м 11 17 29 45 55 71 83 95 117 140

Для наших примеров выбираем ближайшие (в большую сторону) значения мощности. Для 1,68 — 1,75 кВт (длина 117 м), для 1,89 — 2,08 кВт (длина 140 м).

Программа для расчета теплого пола для бесплатного пользования

Схема расчета мощности теплого пола.

Теперь рассчитаем шаг укладки кабеля (расстояние между параллельными линиями кабеля) по формуле: h (шаг) = S (площадь обогрева) * 1000 / L (длина кабеля). Получаем: 14 * 1000 / 117 = 120 мм и 14 * 1000 / 140 = 100 мм.

Далее, зная стоимость материала и электроэнергии, можно подсчитать расходы на эту часть работ по укладке теплого пола.

Расчеты энергопотребления пола и кабеля закончены, причем со знаниями, не выходящими за рамки средней школы и лишь с одним инструментом — калькулятором.

Приведенные вычисления являются примером программы ручного расчета теплого пола. Но есть еще и автоматические онлайн программы.

Расчет производится для труб с диаметрами: наружным — 16 мм, внутренним — 12 мм. Заполнив необходимыми данными все поля калькулятора, и нажав на кнопку “рассчитать”, программа выдает информацию от рассчитанной мощности пола до расхода материалов: цемента, песка, пластификатора и других (фото 4).

Если уж вы решили установить теплый пол, то произвести некоторые его расчеты вам будет вполне под силу. Вся нужная для этого информация и счетные инструменты находятся во всемирной сети и большая их часть доступны для бесплатного пользования.
