Проходной диммер с проходным выключателем — подключение и схема

Для того чтобы регулировать интенсивность освещения в случае потребности в периодическом изменении, используются специализированные устройства, известные как регуляторы яркости или, что более распространено, как «диммеры» – английский термин.

1. Принцип работы диммера
2. Схемы подключения диммера
3. Последовательное подключение по простой схеме
4. Параллельное подключение диммеров
5. Подключение с простым выключателем
6. Популярные марки проходных диммеров
7. Как правильно выбрать диммер
8. Монтаж и подключение диммера
9. Часто задаваемые вопросы
10. Типичные ошибки при подключении

Принцип работы диммера

Современный диммер представляет собой многофункциональный выключатель, оснащенный микросхемами (микроконтроллерами), функциональное предназначение которых:

• изменение интенсивности свечения;
• постепенное включение и выключение осветительных устройств;
• создание эффекта присутствия в доме — чрезвычайно нужная функция при продолжительном отъезде, позволяющая включать заданный световой сценарий имитации пребывания в доме;
• автоотключение от электросети;
• поддержка сценариев затемнения и мигания спустя заданный временной интервал;
• возможность дистанционного, электронного управления, а также акустического и т.д.

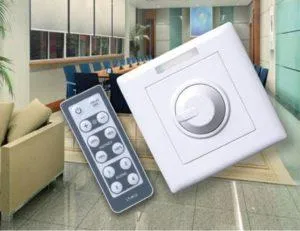

Диммер с дистанционным управлением — одно из самых удобных решений

Диммеры могут монтироваться и группой, и по одиночке, управляя режимами работы как группы источников света, так и отдельными светильниками соответственно. При необходимости создания освещения какой-либо функциональной зоны жилища при помощи нескольких светильников, их подключение можно осуществить к единому регулятору, посредством которого осуществляется корректировка яркости свечения при помощи, например, пульта управления. Читайте также статью: → «Диммер для осветительных систем: устройство, виды, характеристики».

За основу устройства диммерных светорегуляторов заложен принцип реостата: при изменении сопротивления цепи возможно изменение величины тока либо напряжения, то есть, чем показатель напряжения больший, тем меньшее напряжение электрического тока. В конструкции диммера имеется набор резисторов, при помощи которых осуществляется корректировка свечения. Наличие светорегуляторов позволяет установить наиболее подходящий уровень освещения, принимая во внимание тот факт, что для разного времени суток пожелания к уровню освещенности могут существенно различаться. При помощи диммерных светорегуляторов возможна реализация любых дизайнерских решений, но и достижение ощутимого снижения затрат на электроэнергию.

Совет №1. Работая в мягком либо слегка приглушенном режиме, и LED-светильники, и лампы накаливания могут функционировать до 10 раз больший срок.

Схемы подключения диммера

Последовательное подключение по простой схеме

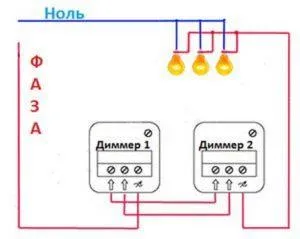

Схема последовательного подключения достаточно проста. В ее основе лежат следующие положения: следует поставить пару диммеров в различные точки, посредством которых будет производиться регулировка одного источника освещения. Подключение следует производить таким образом, чтобы на каждый диммер от распределительной коробки приходило по три проводника. Устройства соединяются между собой посредством первого и второго контакта перемычкой. Третий же контакт от первого регулятора идет на фазу, другой светорегулятор подключается к лампе. Последовательное соединение удобно применять в больших комнатах либо длинном коридоре.

Последовательное подключение диммеров идеально подходит для больших комнат и длинных коридоров

Параллельное подключение диммеров

При параллельном подключении пара диммеров полностью зависимы друг от друга и выполняют функцию, скорее, выключателей, чем переключателей. Недостатком такой схемы можно назвать то, что каждый из проходных светорегуляторов контролирует только свой участок полупериода. Это значит, что если один диммер установлен на 100%, то при помощи второго невозможна регулировка уровня освещенности. Читайте также статью: → «Как работает диммер?».

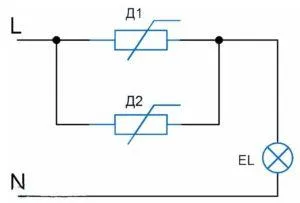

При параллельном подключении каждый светорегулятор «отвечает» за свой участок полупериода

Подключение с простым выключателем

Такая схема хорошо зарекомендовала себя для применения в небольших комнатах, например, в спальне. Один проходной коммутатор монтируется возле кровати, а второй размещается у входа в помещение, что позволяет регулировать яркость освещения не вставая с кровати. Монтаж диммерных светорегуляторов по такой схеме подключения осуществляется точно так же, как и устройство обыкновенного подключения.

Популярные марки проходных диммеров

Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

• возможностью управления через Wi-fi;
• наличием сенсорного управления;
• применением для определенных типов осветительных устройств;
• наличием пульта управления.

В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

Совет №2. При выборе диммера основной показатель, на который следует обратить внимание — это его мощность. Необходимо, чтобы значение мощности устройства хотя бы немного превышала суммарную мощность источников освещения помещения. Иначе возможны самые страшные последствия: перегрев устройства и электрической проводки, выход прибора из строя и даже возгорание.

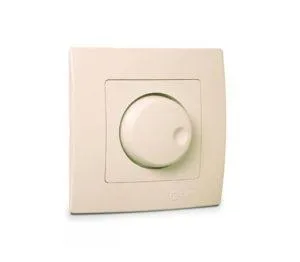

Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполнения

Как правильно выбрать диммер

Подходящая модель диммера выбирается на основании трех параметров:

• по типу лампочек;
• по мощности;
• по виду исполнения.

Для ламп накаливания выбрать диммер намного проще, чем для источников света другого типа: его можно установить вместо выключателя. Стоит отметить, что при уменьшении яркости таких ламп цвет светового потока становится более красным. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Для люминесцентных ламп выбрать световой регулятор практически невозможно по причине необходимости создания усложненной технической системы, требующей дополнительного включения контроллера и пускорегулирующего аппарата (ПРА). Сам диммер при этом будет отличаться от применяющегося для ламп накаливания.

Для энергосберегающих лампочек диммер подбирается без особых проблем, если в самой лампе имеется ПРА. При его отсутствии возникают те же сложности, что и для ламп люминесцентных. Для галогенных ламп может использоваться диммер, подходящий и для ламп накаливания, либо специально предназначенный именно для этого типа световой продукции.

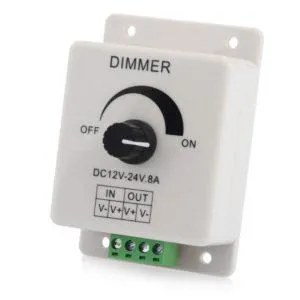

Регуляторы света для светодиодных лент не оставляют ограничений при создании любого светового оформления комнаты

Что касается ламп светодиодных, то здесь не все так просто. Для ламп на 220 В может применяться диммер такой же, как и для ламп накаливания при условии наличия на упаковке маркировки о диммируемости лампы. Для светодиодов на 12 В необходимо использование понижающего трансформатора. При выборе регулятора света также следует определиться и с его расчетной мощностью, устанавливающейся путем сложения суммарной мощности всех работающих через него ламп с желательным запасом от 20 до 50%.

По виду исполнения диммеры выпускаются следующих основных типов:

• поворотные;
• поворотно-нажимные;
• сенсорные;
• клавишные.

Также светорегуляторы могут быть модульными (устанавливающимися в распределительном щитке), моноблочными (стандартными) и предназначенными для установки в той же монтажной коробке.

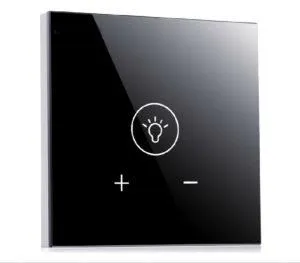

Сенсорный диммер — сочетание элегантного внешнего вида и инновационных технологий в одном устройстве

Монтаж и подключение диммера

Как и обычный выключатель, диммер имеет два зажима и устанавливается в ту же монтажную коробку с использованием тех же проводов. Установку диммера следует выполнять с обязательным соблюдением правил безопасности при проведении электромонтажных работ. Рассмотрим порядок подключения диммера на примере регулятора света для светодиодных ламп 220 В.

Алгоритм действий следующий:

• при помощи индикаторной отвертки определяется фаза;
• домашняя электросеть обесточивается;
• соблюдая инструкцию производителя, провод с фазой подключается к разъему диммера, обозначенному литерой «L», второй провод подключается к выводу «N»;
• провода для обеспечения надежного соединения следует хорошо зажать;
• после сборки проводов посредством регулировочных болтов корректируется положение корпуса устройства в коробке;
• устанавливается декоративная планка;
• подключается питание.

Если светорегулятор работает, значит, подключение произведено правильно.

Часто задаваемые вопросы

Вопрос №1. Сколько энергосберегающих лампочек одновременно можно подключить к диммеру?

Диммеры не следует перегружать излишним количеством энргосберегающих ламп, в противном случае дополнительные затраты не заставят себя долго ждать. Устанавливая такие лампы, сокращается их эксплуатационный срок примерно до 150 часов, да и сам регулятор света прослужит немногим дольше.

Вопрос №2. На какую минимальную нагрузку рассчитаны диммеры?

Минимальная нагрузка, приходящаяся на диммер, как правило, составляет 40 Вт. Ее понижение, например, в связи с выходом из строя лампочки может привести к появлению мерцанию нагрузки частотой до 50 Гц. При более значительном снижении запускается система защиты светорегулятора, а при достижении критического значения происходит поломка диммера.

Вопрос №3. Каковы должны быть температурные условия для нормального функционирования регулятора света?

Диммеры достаточно критично воспринимают изменение прописанного производителем температурного режима в помещении. При повышении температуры до 25°С необходимо уделить повышенное внимание функционированию прибора, так как при перегреве диммер может выйти из строя.

Вопрос №4. Для каких типов нагрузки рассчитан светорегулятор?

Диммер следует использовать только для того типа нагрузки, на который он рассчитан производителем. Для предотвращения поломки устройства одновременное подключение нагрузки индуктивного и емкостного типа запрещено.

Типичные ошибки при подключении

• Одной из наиболее распространенных ошибок является установка светорегулятора в точке помещения с наиболее высокой температурой. Как пример, недалеко от газовой плиты на кухне. Следует помнить, что диммеры довольно чувствительны к перегреванию, а предельно допустимое значение температуры независимо от модели устройства составляет 27-30°С.
• Еще одной часто встречающейся ошибкой является слишком малая нагрузка, приходящаяся на устройство. Минимальное значение для большинства современных распространенных в нашей стране приборов составляет 40 Вт. При меньших нагрузках диммер, равно как и источник света, долго прослужить не смогут. Потому перед установкой стоит задуматься, обеспечиться ли минимально допустимая мощность, приходящаяся на устройство, и есть ли смысл в его установке вообще.
• Серьезной ошибкой, после совершения которой можно сразу же покупать новый диммер, является подключение его подключение в разрыв нейтрали. Нельзя забывать о том, что светорегулятор должен устанавливаться только в разрыв фазы, и только в нее! Для определения фазы необходимо воспользоваться отверткой-индикатором.
• Ошибкой можно назвать и не установку заземления при монтаже светорегулятора сенсорного типа. Но самая опасная ошибка при демонтаже старого выключателя и установке диммера является выполнение работ при не отключенной подаче электричества в домашнюю сеть. Напряжение обязательно нужно отключить и проверить его отсутствие.

Чем отличается проходной выключатель от переключателя?

Проходной выключатель и переключатель — это два разных типа выключателей, используемых для управления электрическим освещением или другими устройствами.

Проходной выключатель (также известен как «двойной выключатель») используется в комнатах, где требуется управление освещением с двух разных мест. Например, в комнате с двумя дверьми или в большой гостиной, где хотите управлять светом с двух концов комнаты. Проходной выключатель имеет два переключателя (обычно с одинаковой формой и цветом), которые могут быть установлены на разных стенах комнаты. Это позволяет управлять светом с любого конца комнаты, независимо от того, где находится человек.

Переключатель (или «одиночный выключатель») является самым распространенным типом выключателя, который используется для управления освещением в одной комнате или зоне. Он имеет один переключатель, который переключает свет между включенным и выключенным состоянием.

В отличие от переключателя, проходной выключатель имеет два переключателя и позволяет управлять светом с разных мест. Если у вас есть комната с двумя дверьми, то проходной выключатель будет более удобным, чем установка двух отдельных переключателей, так как он позволит включать и выключать свет с любого конца комнаты.
