Создание проекта и точных расчетов элементов стропильной системы играют ключевую роль в успешном строительстве и будущей эксплуатации крыши. Она должна надежно сопротивляться как временным, так и постоянным нагрузкам, обеспечивая при этом минимальное добавочное весовое бремя для всей конструкции.

Для производства вычислений можно воспользоваться одной из многочисленных программ, выложенных в сети, или все выполнять вручную. Однако в обоих случаях требуется четко знать, как рассчитать стропила для крыши, чтобы досконально подготовиться к строительству.

Специфика расчета стропильного каркаса

Стропильная система определяет конфигурацию и прочностные характеристики скатной крыши, выполняющей ряд значимых функций. Это ответственная ограждающая конструкция и важная составляющая архитектурного ансамбля. Потому в проектировании и расчетах стропильных ног следует избегать огрехов и постараться исключить недочеты.

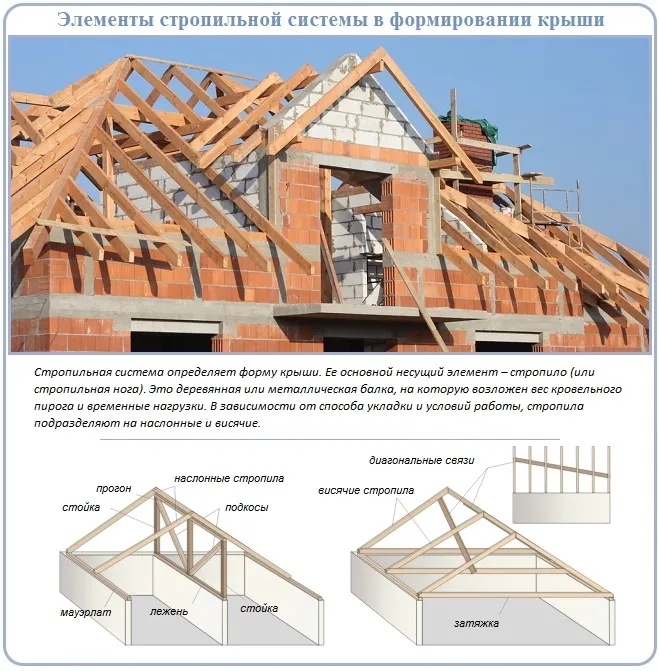

Виды стропильных систем скатной крыши

Как правило, в проектных разработках рассматривается несколько вариантов, из которых выбирается оптимальное решение. Выбор наилучшего варианта вовсе не означает, что нужно составить некое число проектов, выполнить для каждого точные вычисления и в итоге предпочесть единственный.

Сам ход определения длины, монтажного уклона, сечения стропилин заключается в скрупулезном подборе формы конструкции и размеров материала для ее сооружения.

Например, в формулу вычисления несущей способности стропильной ноги первоначально вводят параметры сечения наиболее подходящего по цене материала. А если результат не соответствует техническим нормам, то увеличивают или уменьшают размеры пиломатериала, пока не добьются максимального соответствия.

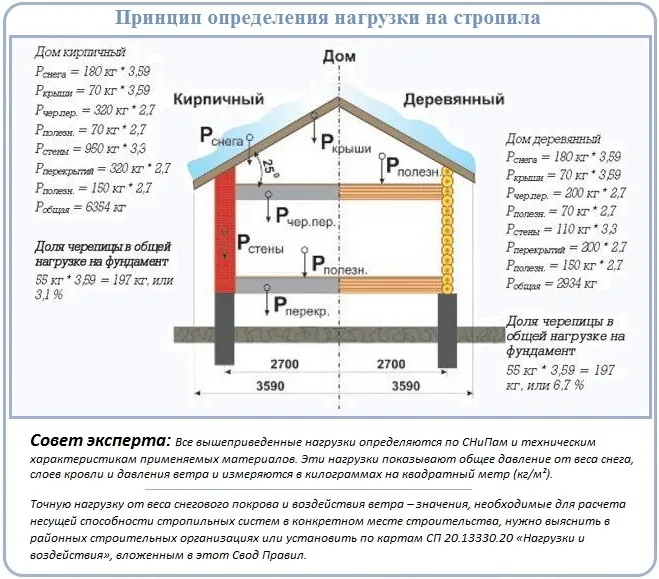

Какие нагрузки нужны для расчета стропил крыши

Метод поиска угла наклона

У определения угла уклона скатной конструкции есть архитектурные и технические аспекты. Кроме пропорциональной конфигурации, наиболее подходящей по стилистике здания, безукоризненное решение должно учитывать:

  • Показатели снеговой нагрузки. В местностях с обильным выпадением осадков возводят крыши с уклоном от 45º и более. На скатах подобной крутизны не задерживаются снежные залежи, благодаря чему ощутимо сокращается суммарная нагрузка на кровлю, стопила и постройку в целом.
  • Характеристики ветровой нагрузки. В районах с порывистыми сильными ветрами, прибрежных, степных и горных областях, сооружают низко-скатные конструкции обтекаемой формы. Крутизна скатов там обычно не превышает 30º. К тому же ветра препятствуют образованию снежных залежей на крышах.
  • Масса и тип кровельного покрытия. Чем больше вес и мельче элементы кровли, тем круче нужно сооружать стропильный каркас. Так надо, чтобы сократить вероятность протечек через соединения и уменьшить удельный вес покрытия, приходящийся на единицу горизонтальной проекции крыши.

Для того чтобы выбрать оптимальный угол наклона стропилин, проектом необходимо учесть все перечисленные требования. Крутизна будущей крыши обязана соответствовать климатическим условиям выбранной для строительства местности и техническим данным кровельного покрытия.

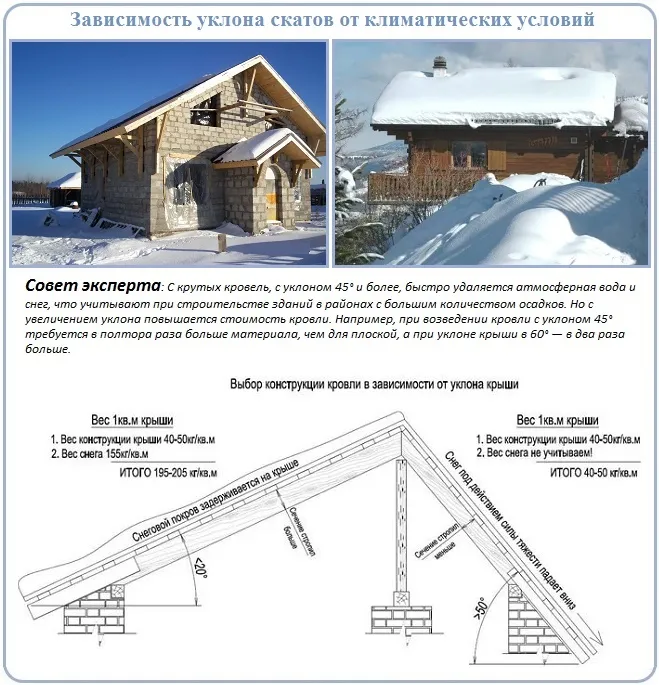

Нагрузка от веса снега в расчете угла уклона стропил

Правда владельцам собственности в северных безветренных областях следует помнить, что при увеличении угла наклона стропильных ног возрастает расход материалов. Сооружение и обустройство крыши крутизной 60 — 65º обойдется приблизительно в полтора раза дороже, чем возведение конструкции с углом в 45º.

В местностях с частыми и сильными ветрами не стоит слишком сокращать уклон в целях экономии. Излишне пологие крыши проигрывают в архитектурном отношении и не всегда способствуют снижению цифры расходов. В таких случаях чаще всего требуется усиление изоляционных слоев, что в противовес ожиданиям эконома приводит к удорожанию строительства.

Уклон стропилин выражается в градусах, в процентах или в формате безразмерных единиц, отображающих отношение половины метража пролета к высоте установки конькового прогона. Понятно, что градусами очерчивается угол между линией потолочного перекрытия и линией ската. Процентами редко пользуются из-за сложности их восприятия.

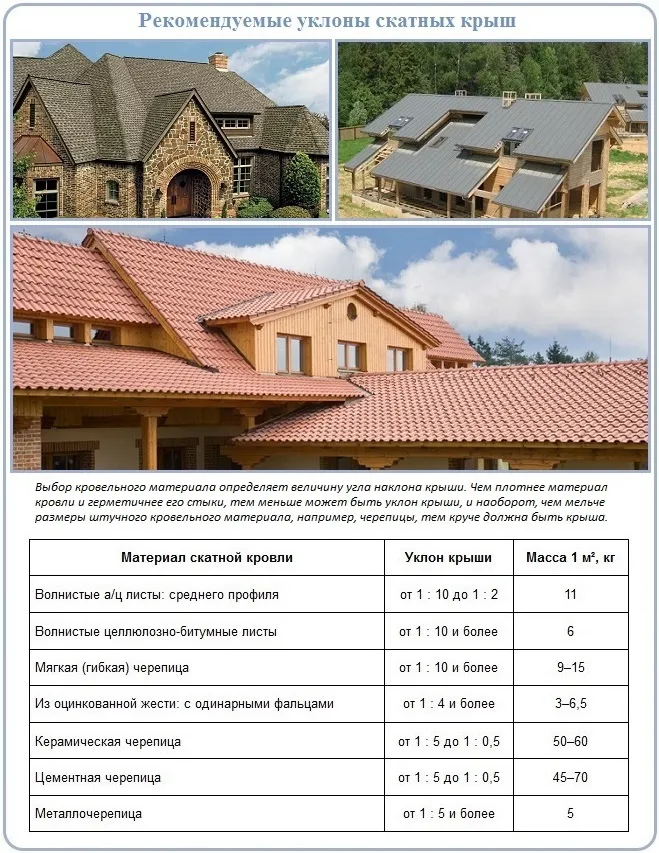

Как сделать расчет угла стропил в зависимости от вида кровельного покрытия

Самый распространенный метод обозначения угла наклона стропильных ног, применяемый как проектировщиками малоэтажных строений, так и строителями, это безразмерные единицы. Они в долях передают отношение длины перекрываемого пролета к высоте крыши. На объекте проще всего найти центр будущей фронтонной стенки и установит в нем вертикальную рейку с отметкой высоты конька, чем откладывать углы от края ската.

Расчет длины стропильной ноги

Длину стропилины определяют после того, как выбран угол наклона системы. Оба указанных значения нельзя отнести к числу точных величин, т.к. в процессе вычисления нагрузки как крутизна, так и следом за ней длина стропильной ноги может несколько изменяться.

К основным параметрам, влияющим на проведение расчетов длины стропил, относится тип карнизного свеса крыши, согласно чему:

  1. Внешний край стропильных ног обрезается заподлицо с наружной поверхностью стены. Стропила в этой ситуации не формируют карнизный свес, защищающий конструкцию от осадков. Для защиты стен устанавливается водосток, закрепленный на прибитой к торцевому краю стропилин карнизной доске.
  2. Обрезанные заподлицо со стеной стропила наращиваются кобылками для образования карнизного свеса. Кобылки крепят к стропилинам гвоздями после сооружения стропильного каркаса.
  3. Стропила изначально раскраиваются с учетом длины карнизного свеса. В нижнем сегменте стропильных ног выбирают врубки в виде угла. Для формирования врубок отступают от нижнего края стропилин на ширину карнизного выноса. Врубки нужны для увеличения опорной площади стропильных ног и для устройства опорных узлов.

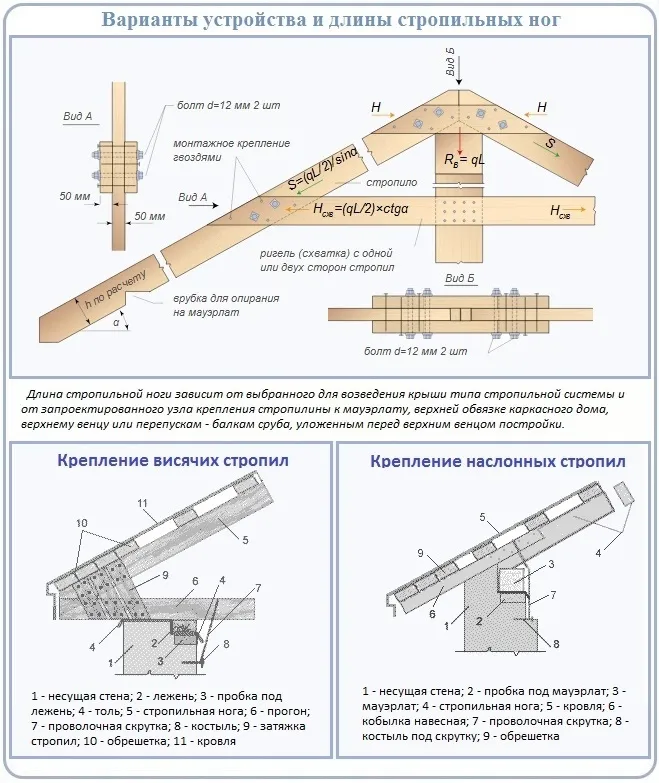

На стадии расчета длины стропильных ног требуется продумать варианты крепления каркаса крыши к мауэрлату, к перепускам или к верхнему венцу сруба. Если задумана установка стропилин заподлицо с внешним контуром дома, то расчет проводится по длине верхнего ребра стропилины с учетом размера зуба, если он используется для формирования нижнего соединительного узла.

Как рассчитать длину стропила в зависимости от типа карниза

Если стропильные ноги раскраиваются с учетом карнизного выноса, то длину рассчитывают по верхнему ребру стропилины вместе со свесом. Отметим, что применение треугольных врубок ощутимо ускоряет темпы возведения стропильного каркаса, но ослабляет элементы системы. Потому при расчетах несущей способности стропилин с выбранными углом врубками применяется коэффициент 0,8.

Среднестатистической шириной карнизного выноса признаны традиционные 55 см. Однако разброс может быть от 10 до 70 и больше. В расчетах используется проекция карнизного выноса на горизонтальную плоскость.

Есть зависимость от прочностных характеристик материала, на основании чего изготовитель рекомендует предельные значения. К примеру, производители шифера не советуют выносить кровлю за контур стен на расстояние свыше 10 см, чтобы накапливающаяся вдоль свеса крыши снежная масса не смогла повредить край карниза.

Крутые крыши не принято оборудовать широкими свесами, независимо от материала карнизы не делают шире 35 – 45 см. А вот конструкции с уклоном до 30º может отлично дополнить широкий карниз, который послужит своеобразным навесом в областях с избыточным солнечным освещением. В случае проектирования крыш с карнизными выносами по 70 и более см, их укрепляют дополнительными опорными стойками.

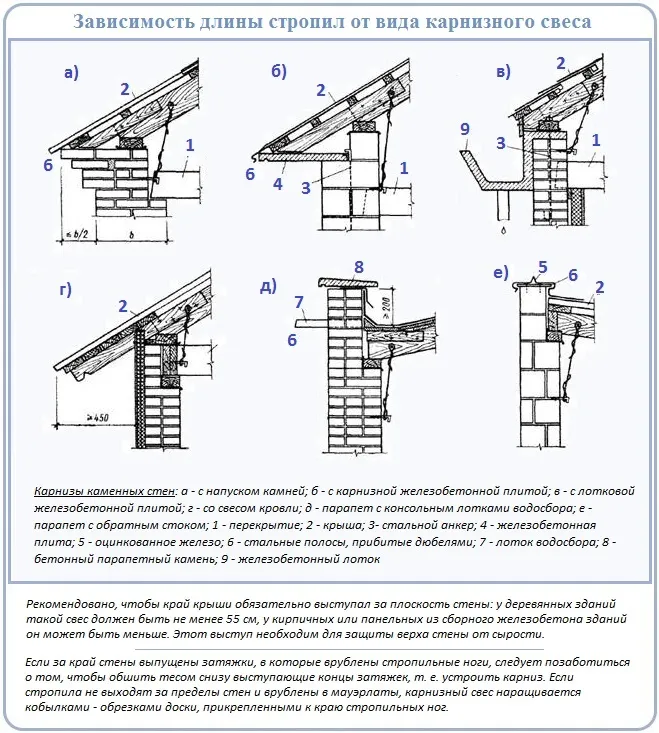

Расчет длины стропил в зависимости от разновидности карниза

Как вычислить несущую способность

В сооружении стропильных каркасов применяются пиломатериалы, выполненные из хвойных пород древесины. Заготовленный брус либо доска должны быть не ниже второго сорта.

Стропильные ноги скатных крыш работают по принципу сжатых, изогнутых и сжато-изогнутых элементов. С задачами сопротивления сжатию и изгибу второсортная древесина превосходно справляется. Только в случае, если элемент конструкции будет работать на растяжение, требуется первый сорт.

Стропильные системы устраивают из доски или бруса, подбирают их с запасом прочности, ориентируясь на стандартные размеры выпускаемого поточно пиломатериала.

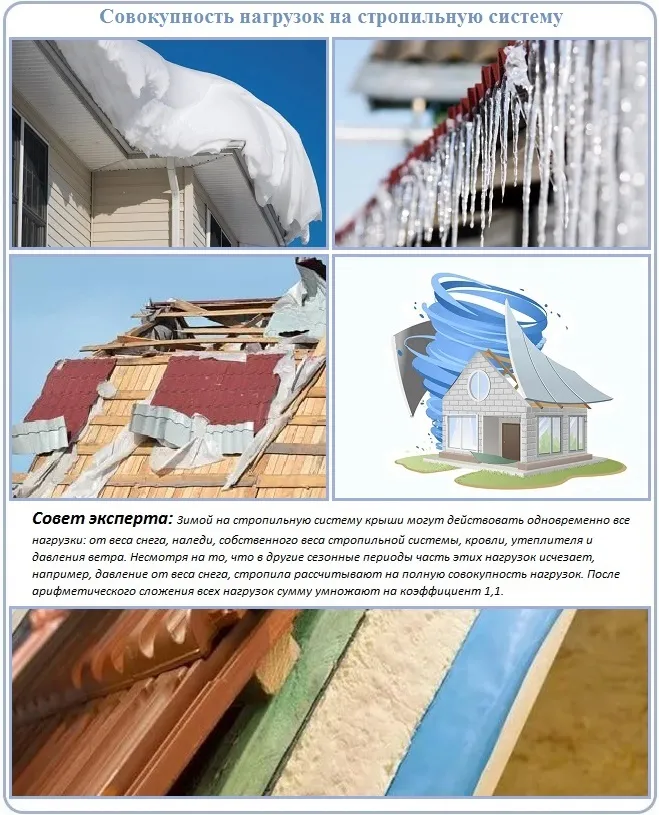

Совокупность нагрузок на стропила для выполнения расчета

Расчеты несущей способности стропильных ног проводятся по двум состояниям, это:

  • Расчетное. Состояние, при котором в результате приложенной нагрузки конструкция разрушается. Вычисления проводятся для суммарной нагрузки, которая включает вес кровельного пирога, ветровую нагрузку с учетом этажности постройки, массу снега с учетом уклона крыши.
  • Нормативное. Состояние, при котором стропильная система прогибается, но разрушение системы не происходит. Эксплуатировать крышу в таком состоянии обычно нельзя, но после проведения ремонтных операций она вполне пригодна для дальнейшего использования.

В упрощенном расчетном варианте второе состояние является 70 % от первой величины. Т.е. для получения нормативных показателей расчетные значения нужно банально помножить на коэффициент 0,7.

Определение снеговой нагрузки для расчетов стропил

Нагрузки, зависящие от климатических данных региона строительства, определяются по картам, приложенным к СП 20.13330.2011. Поиск нормативных значений по картам предельно прост – нужно найти место, где расположен ваш город, коттеджный поселок или другой ближайший населенный пункт, и снять показания о расчетном и нормативном значении с карты.

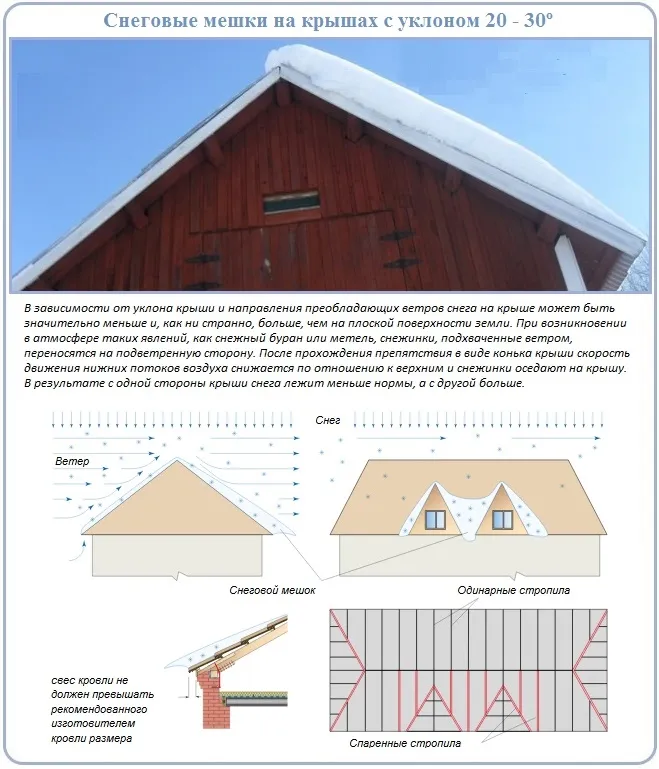

Усредненные сведения о снеговой и ветровой нагрузке следует скорректировать согласно архитектурной специфике дома. Например, снятое с карты значение надо распределять по скатам в соответствии с составленной для местности розы ветров. Получить распечатку с ней можно в местной метеослужбе.

С наветренной стороны постройки масса снега будет гораздо меньше, поэтому расчетный показатель умножают на 0,75. С подветренной стороны снежные залежи будут накапливаться, поэтому умножают тут на 1,25. Чаще всего чтобы унифицировать материал для строительства крыши, подветренную часть конструкции сооружают из спаренной доски, а наветренную часть устраивают стропилинами их одинарной доски.

Если неясно, какой из скатов будет с подветренной стороны, а какой наоборот, то лучше оба умножить на 1,25. Запас прочности вовсе не помешает, если не слишком сильно повысит стоимость пиломатериала.

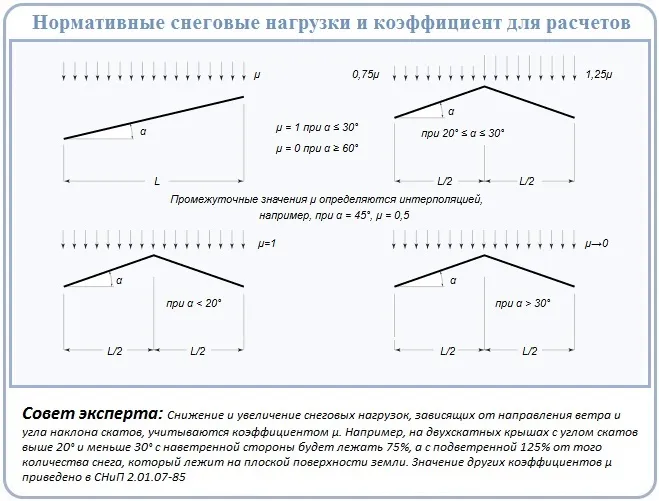

Влияние распределения снеговой нагрузки на расчет стропил

Указанный картой расчетный вес снега еще корректируют в зависимости от крутизны крыши. Со скатов, установленный под углом 60º, снег будет сразу сползать без малейших задержек. В расчетах для таких крутых крыш поправочный коэффициент не применяют. Однако при более низком уклоне снег уже сможет задерживаться, поэтому для уклонов 50º применяется добавка в виде коэффициента 0,33, а для 40º она же, но уже 0,66.

Ветровую нагрузку определяют аналогичным образом по соответствующей карте. Корректируют значение в зависимости от климатической специфики области и от высоты дома.

Для расчета несущей способности основных элементов проектируемой стропильной системы требуется найти максимальную нагрузку на них, суммируя временные и постоянные величины. Никто же не будет усиливать крыши перед снежной зимой, хотя на даче лучше бы поставить страховочные вертикальные распорки на чердаке.

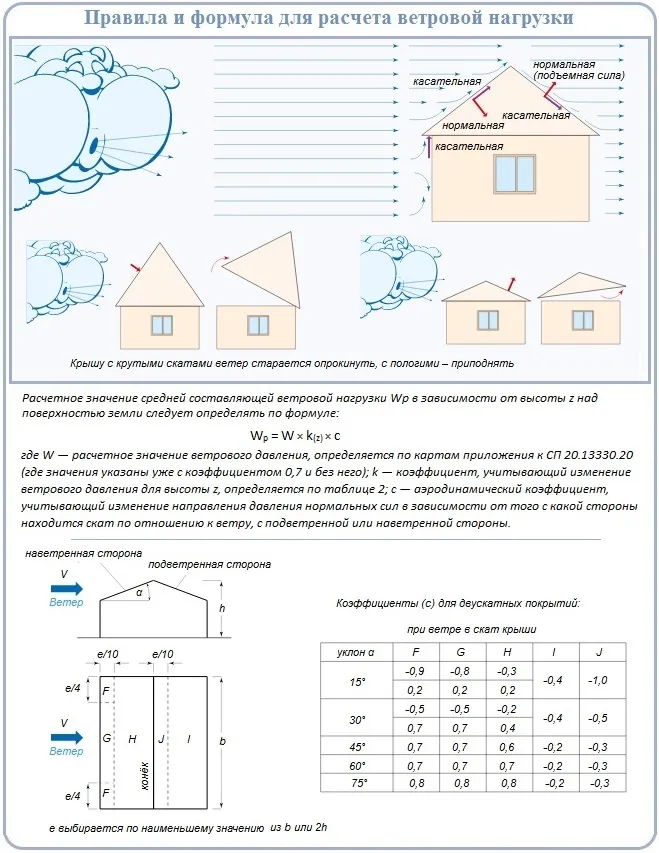

Расчет ветровой нагрузки на стропила

Кроме массы снега и давящей силы ветров в вычислениях необходим учет веса всех элементов кровельного пирога: установленной поверх стропилин обрешетки, самой кровли, утеплителя, внутренней подшивки, если она применялась. Весом паро- и гидроизоляционных пленок с мембранами принято пренебрегать.

Сведения о весе материалов указываются изготовителем в технических паспортах. Данные о массе бруска и доски берутся в приближении. Хотя приходящуюся на метр проекции массу обрешетки можно рассчитать, взяв за основу тот факт, что кубометр пиломатериалов весит в среднем 500 – 550 кг/м3, а аналогичный объем ОСП или фанеры от 600 до 650 кг/м3.

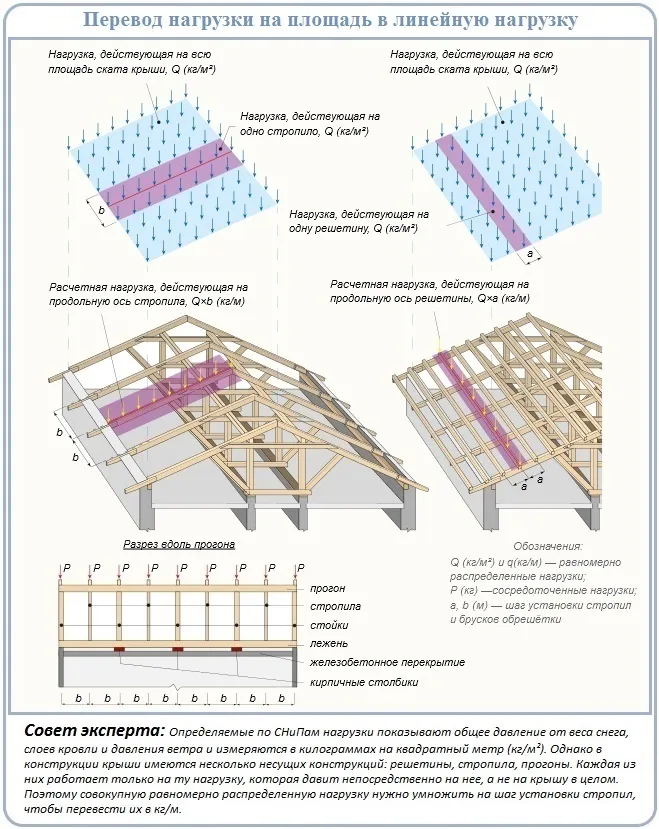

Приведенные в СНиПах значения нагрузок обозначены в кг/м2. Однако стропилина воспринимает и держит только ту нагрузку, которая непосредственно давит на этот линейный элемент. Для того чтобы сделать расчет нагрузки именно на стропила, совокупность природных табличных значений нагрузок и массы кровельного пирога умножают на шаг установки стропильных ног.

Приведенное к линейным параметрам значение нагрузки можно уменьшить или увеличить путем изменения шага – расстояния между стропилинами. Корректируя площадь сбора нагрузки, добиваются оптимальных ее значений во имя долгой службы каркаса скатной крыши.

Перевод площади нагрузки в линейные значения для расчета стропил

Определение сечения стропилин

Стропильные ноги крыш различной крутизны выполняют неоднозначную работу. На стропила пологих конструкций действует в основном изгибающий момент, на аналоги крутых систем к нему добавляется еще сжимающее усилие. Потому в расчетах сечения стропил обязательно учитывается наклон скатов.

Расчеты для конструкций с уклоном до 30º

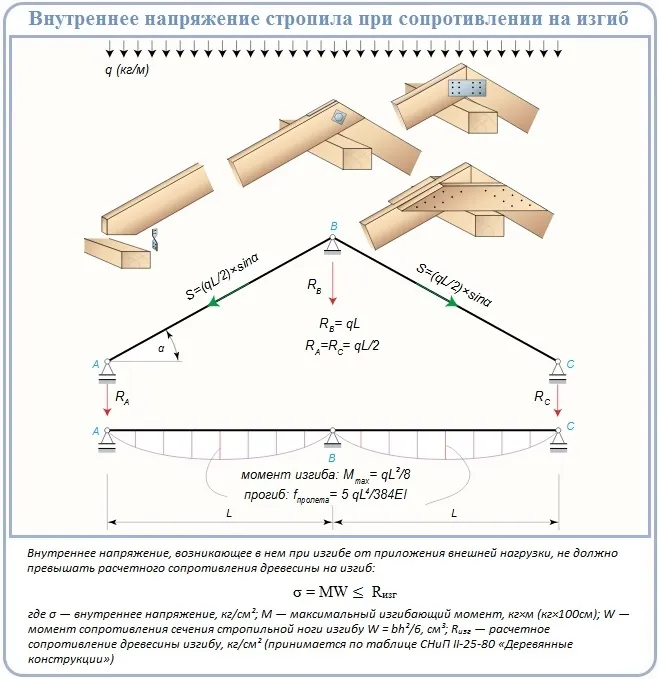

На стропильные ноги крыш указанной крутизны действует лишь изгибающее напряжение. Рассчитываются они на максимальный момент изгиба с приложением всех видов нагрузки. Причем временные, т.е. климатические нагрузки используются в вычислениях по максимальным показателям.

У стропилин, имеющих только опоры под обоими собственными краями, точка максимального изгиба будет находиться в самом центре стропильной ноги. Если стропилина уложена на три опоры и составлена из двух простых балок, то моменты максимального изгиба придутся на середины обоих пролетов.

Как сделать грамотный расчет сечения стропил

У цельной стропилины на трех опорах максимальный изгиб будет в районе центральной опоры, но т.к. под изгибающимся участком находится опора, то направлен он будет вверх, а не так как у предыдущих случаев вниз.

Для нормальной работы стропильных ног в системе необходимо выполнить два правила:

  • Внутреннее напряжение, сформированное в стропилине при изгибе в результате приложенной к ней нагрузки, обязано быть меньше расчетного значения сопротивления пиломатериала на изгиб.

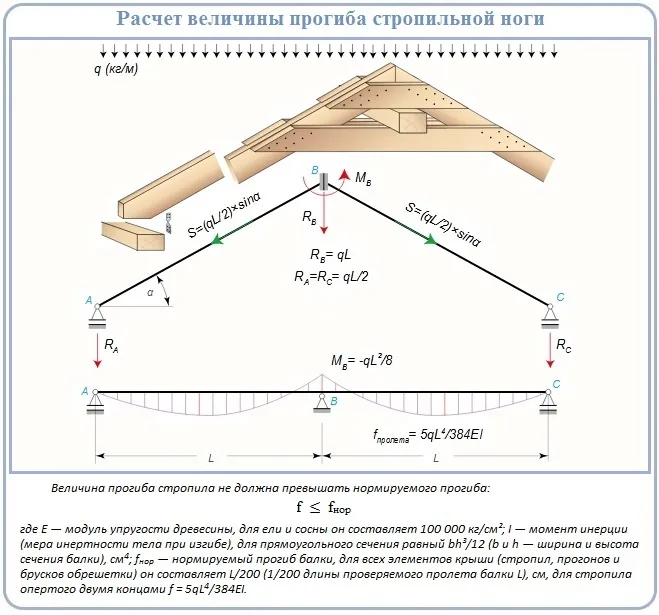

  • Прогиб стропильной ноги должен быть меньше нормируемого значения прогиба, который определен соотношением L/200, т.е. прогнуться элементу разрешается только на одну двухсотую долю его реальной длины.

Дальнейшие вычисления состоят в последовательном подборе размеров стропильной ноги, которые в результате удовлетворят указанным условиям. Для вычисления сечения имеются две формулы. Одна из них используется для определения высоты доски или бруса по произвольно заданной толщине. Вторая формула применяется для расчета толщины по произвольно заданной высоте.

Расчет нагрузки на стропила при изгибе

В вычислениях необязательно пользоваться обеими формулами, достаточно применить только одну. Полученный в итоге расчетов результат проверяют по первому и второму предельному состоянию. Если расчетная величина получился с внушительным запасом по прочности, вводимый в формулу произвольный показатель можно уменьшить, чтобы не переплачивать за материал.

Если расчетная величина момента изгиба получится больше, чем L/200, то произвольное значение увеличивают. Подбор проводится в соответствии со стандартными размерами имеющихся в продаже пиломатериалов. Так подбирают сечение до того момента, пока не будет подсчитан и получен оптимальный вариант.

Рассмотрим простой пример вычислений по формуле b = 6Wh². Предположим, h = 15 см, а W это отношение M/Rизг. Величину М вычислим по формуле g×L2/8, где g – суммарная нагрузка, вертикально направленная на стропильную ногу, а L – это длина пролета, равная 4 м.

Rизг для пиломатериалов из хвойных пород принимаем в соответствии с техническим нормами 130 кг/см2. Допустим, суммарную нагрузку мы рассчитали заранее, и она у нас получилась равной 345 кг/м. Тогда:

M = 345 кг/м × 16м2/8 = 690 кг/м

Чтобы перевести в кг/см делим результат на 100, получаем 0,690 кг/см.

W = 0,690 кг/см/130 кг/см2 = 0,00531 см

B = 6 × 0,00531 см × 152 см = 7,16 см

Округляем результат как положено в большую сторону и получаем, что для устройства стропил с учетом приведенной в примере нагрузки потребуется брус 150×75 мм.

Проверяем результат по обоим состояниям и убеждаемся в том, что нам подходит материал с рассчитанным сейчас сечением. σ = 0,0036; f = 1,39

Для стропильных систем с уклоном свыше 30º

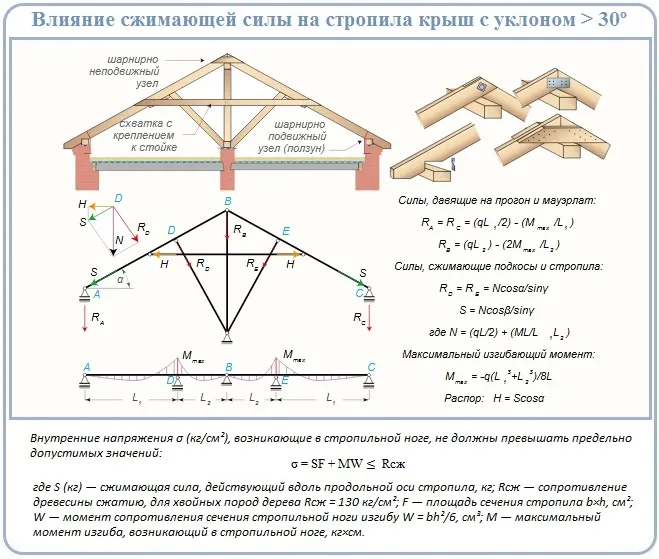

Стропила крыш крутизной более 30º вынуждены сопротивляться не только изгибу, но и силе сжимающей их вдоль собственной оси. В этом случае помимо проверки по описанному выше сопротивлению на изгиб и по величине изгиба нужно рассчитывать стропилины по внутреннему напряжению.

Как сделать расчет нагрузки на стропила крыш выше 30 градусов

Т.е. действия выполняются в аналогичном порядке, но проверочных расчетов несколько больше. Точно также задается произвольная высота или произвольная толщина пиломатериала, с ее помощью рассчитывается второй параметр сечения, а затем проводится проверка на соответствие вышеперечисленным трем техническим условиям, включая сопротивление сжатию.

При необходимости в усилении несущей способности стропилины вводимые в формулы произвольные значения увеличивают. Если запас прочности достаточно большой и нормативный прогиб ощутимо превышает вычисленное значение, то есть смысл еще раз выполнить расчеты, уменьшив высоту или толщину материала.

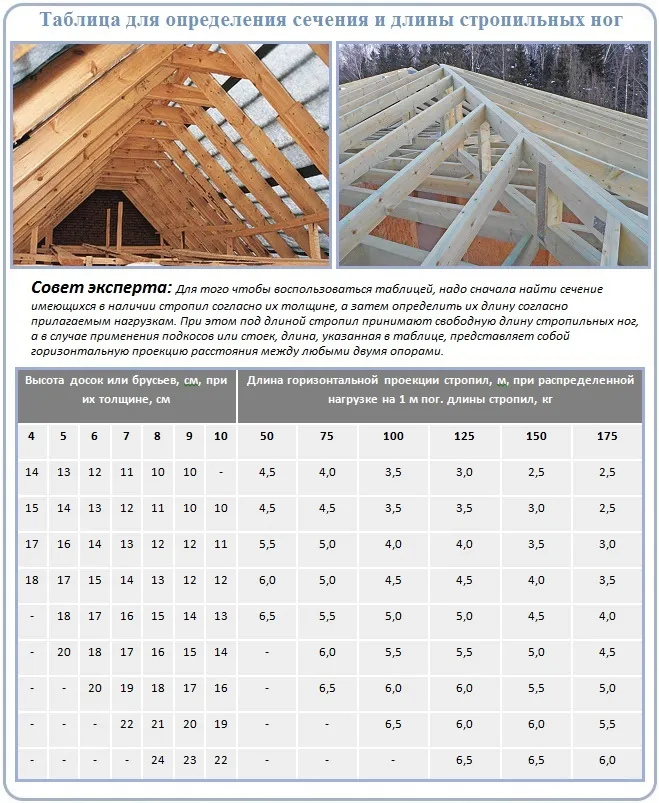

Подобрать первоначальные данные для производства расчетов поможет таблица, в которой сведены общепринятые размеры выпускаемых у нас пиломатериалов. Она поможет подобрать сечение и длину стропильных ног для первоначальных вычислений.

Как провести расчет сечения стропил по таблице

Видео о проведении расчетов стропилин

Ролик наглядно демонстрирует принцип выполнения расчетов для элементов стропильной системы:

Выполнение расчетов несущей способности и угла установки стропил – важная часть проектирования каркаса крыши. Процесс непростой, но разобраться в нем необходимо и тем, кто производит расчеты вручную, и тем, кто пользуется расчетной программой. Нужно знать, где брать табличные величины и что дают расчетные значения.
