Расчёт размеров ливневой канализации: как определить

Жители загородных домов испытывают много неудобств, если не предоставляют должной защиты от атмосферных осадков. Самые распространенные проблемы — разрушение фундамента из-за подмывания, затопление участка, гниение корней деревьев и кустов, образование болота.

Содержание:

• Параметры для расчёта размеров
• Как вычислить объём
• Глубина залегания каналов
• Уклоны ливневой канализации

Чтобы избежать последствий проливного дождя, можно установить простую ливневую канализацию, для обустройства которой не понадобится много усилий и финансовых затрат. Ливневая канализация представляет собой систему, состоящую из таких элементов:

• смотровые колодези;
• устройства, предназначенные для транспортировки стоков;
• пескоуловители;
• дождеприёмники.

Выделяют две технологии, по которым может функционировать ливневая канализация: точечная и линейная.

Обратите внимание! Линейная канализационная система более функциональна. Она способна собирать стоки с больших территорий, применяется для отвода атмосферных осадков, которые стекают с кровли, тротуара.

Параметры для расчёта размеров

Первое, что необходимо сделать при обустройстве ливневой канализации, это составить проект и расчёты системы. Если этот этап пропустить, можно столкнуться с рядом неприятностей в процессе эксплуатации. Если обустроить недостаточно эффективную сеть отвода стоков, вода будет задерживаться на территории, правда, в меньших количествах. Если же выполнить слишком мощную систему, придётся потратить много лишних финансовых средств не только при строительстве, но и при обслуживании.

Чтобы высчитать правильные размеры канализации, следует честь такие данные:

• средний показатель количества атмосферных осадков для местности согласно метеорологическим данным;
• если планируется использование ливневой канализации для отвода талой воды, следует учесть, насколько мощным бывает снеговой покров;
• площадь территории, из которой будут собираться стоки;
• характеристика почвы;
• коммуникации, проложенные под землёй.

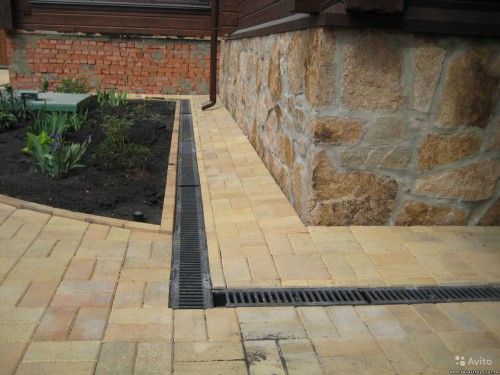

Ливневая канализация

При расчёте размеров следует определить объём ливневой канализации, глубину заложения, уклон, необходимый для качественного функционирования системы. Если вы сомневаетесь, что рассчитаете необходимые параметры правильно, обратитесь за советом к специалисту.

Важно! Точный расчёт размеров ливневой канализации обеспечит максимальную эффективность её работы, а также поможет сэкономить финансовые средства на этапе обустройства.

Как вычислить объём

Одним из самых важных параметров, которые должны учитываться при обустройстве ливневой канализации на участке загородного дома – это её объём. Основным критерием для расчёта является среднее количество осадков, выпадающих в конкретной местности. Учитываются дождевые воды, снег, град.

От объёма сточных вод зависит размер коллекторов и водосборников. Определяют объём канализации по специальной формуле, для которой нужны такие значения:

• количество стоков, поступающих в систему (приблизительную цифру можно найти в сборнике СНиП);
• интенсивность выпадения атмосферных осадков;
• площадь территории, с которой будут собираться стоки;
• поправочный коэффициент.

Обустройство ливневой канализации на участке загородного дома

Все полученные значения просто перемножаются. Рассчитать эти параметры довольно просто. Единственное, может возникнуть вопрос, что такое поправочный коэффициент. Это показатель, зависящий от того, каким материалом покрыта территория, с которой будут собираться стоки. Если это участок, покрытый щебнем, коэффициент равен 0,4, для территорий, залитых бетоном – 0,85, для покрытых асфальтом площадок – 0,95 и для крыш – 1.

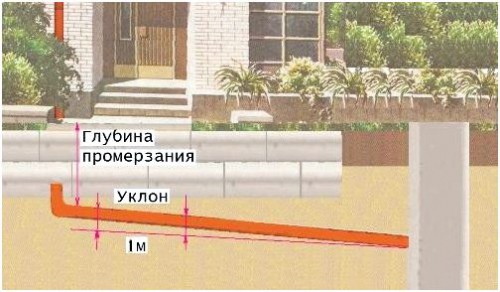

Глубина залегания каналов

Ещё одним важным параметром является глубина заложения ливневой канализации. Лотки прокладываются на глубине, характерной для данного региона. Чтобы узнать, какая глубина залегания ливневой канализации, можно поинтересоваться у соседей или у представителей строительной компании. Данный параметр зависит также от диаметра труб, которые будут прокладываться.

Обратите внимание! Нельзя объединять ливневую канализацию и дренажную систему, так как работать они будут очень неэффективно, что может привести к затоплению участка атмосферными осадками.

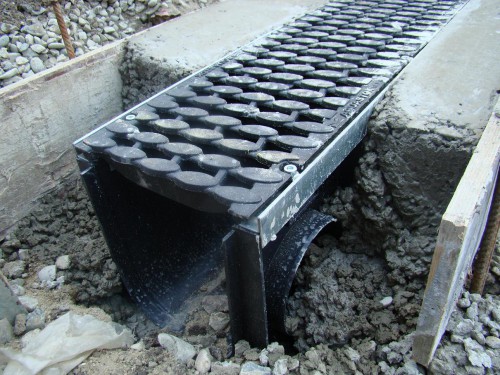

Каналы ливневой канализации

Желательно, чтобы каналы ливневой канализации были заложены выше уровня залегания грунтовых вод, но ниже уровня промерзания грунта, а это диапазон от 1,2 до 1,5 метра. Учитывая то, что для выполнения земляных работ нужно приложить много усилий и потратить немало денег, владельцы принимают решение о том, чтобы уменьшить минимальную глубину заложения ливневой канализации. Если диаметр трубы 50 мм, то укладка должна выполняться на глубине минимум 0,3 м, если же диаметр больше, то труба углубляется на 0,7 м. При расчёте глубины учитывают также характер грунтов на участке.

Уклоны ливневой канализации

Ливневая канализация – это безнапорная система отвода атмосферных осадков. Для эффективного её функционирования необходимо правильно рассчитать минимальный уклон ливневой канализации. Определяется он с учётом скорости течения стоков по каналам и диаметра трубы.

Если выполнить слишком малый угол наклона ливневой канализации, работать она будет неэффективно. Большой угол наклона способствует том, то стоки будут очень быстро скапливаться в нижней части системы, не успевая впитываться грунтом. Чтобы не вычислять самостоятельно эти значения, можно воспользоваться таблицей, которая находится на страницах СНиПа.

Уклоны ливневой канализации

• Если диаметр труб 200 мм, чтобы рассчитать, какой уклон для ливневой канализации, следует применить коэффициент 0,007.
• При монтаже труб к дождеприёмникам их укладывают с уклоном 0,02.
• Заполненные гравием каналы, отвечающие за дренаж, следует укладывать с уклоном 0,003.
• Для водоотводных лотков среднее значение угла уклона – 0,003-0,005.

Правильно рассчитанные основные параметры ливневой канализации – залог долгосрочного и качественного функционирования системы отвода атмосферных стоков.
