Как соединить провода в распределительной коробке: надежные способы и схемы

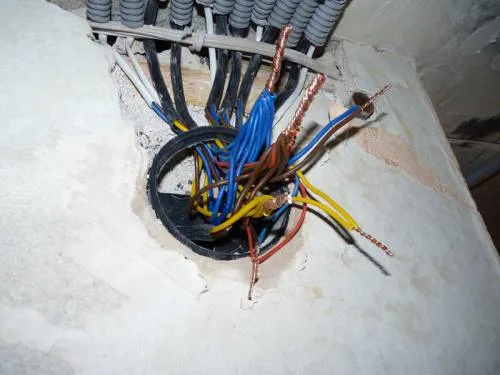

Обычно большая часть проблем в работе электропроводки возникает из-за того, что было неправильно произведено соединение всех проводов в электрической распредкоробке. Это может привести не только к слабому контакту, но и к полной его пропаже. Источники потребления должны бесперебойно получать электричество, поэтому качественное соединение всех проводников – один и наиболее важных этапов в процессе монтажа электропроводки. Эта статья расскажет о том, какими способами можно осуществить соединение проводов в распределительной коробке.

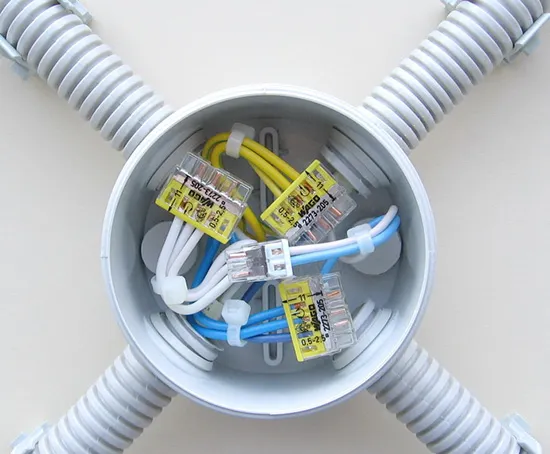

Расключение распределительной коробки

Для чего предназначена распределительная коробка

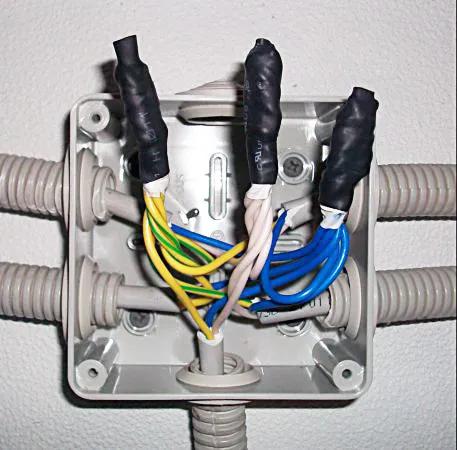

Главнейшая задача распредкоробки – обеспечение качественной пожарной безопасности. Она помогает изолировать соединения проводов от горючих материалов стен. Также спрятав в ней провода, можно избавиться от их неэстетичного спутанного вида.

Коробки разделяются на внутренние и наружные. Первые можно вставить в стену, а вторые предназначены для установки на внешнюю поверхность.

Способы соединения проводов

Теперь, зная функции распределительной коробки, можно разобраться со способами соединения в ней проводов.

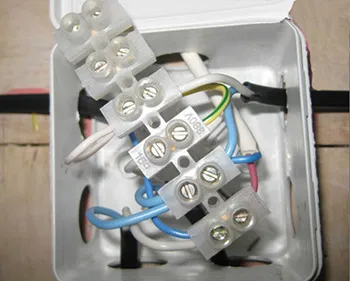

Использование клеммных колодок

Применять клеммные колодки можно для соединения электропроводов из алюминия и меди, так как не будет наблюдаться последующее окисление. Перед тем как приобрести клеммники, необходимо точно определиться с величиной тока, которая будет проходить в местах соединения, а также с нужным количеством монтажных клемм в гребенке.

Процесс монтажа достаточно прост. Для начала нужно взять колодку с выбранным размером ячейки, отрезать необходимое количество секций и вставить жилы внутрь ячейки клеммы. Потом с помощью специальных винтов каждый проводник следует несильно зажать, предварительно сняв с них изоляцию и зачистив поверхность проведения тока.

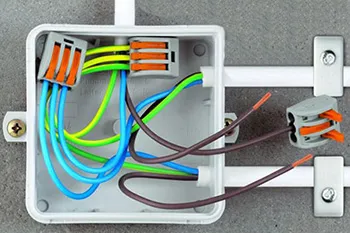

Расключение распределительной коробки

Преимущество подобных колодок заключается в том, что любой сегмент всегда можно обрезать, а правильное соединение электропроводов таким способом даст в результате качественный контакт.

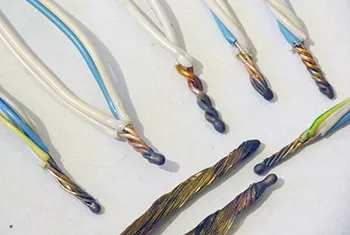

Такой способ считается одним из самых лучших, но подразумевает наличие минимальных знаний о процессе пайки. Хотя и есть специальные флюсы для соединения таким методом электропроводов из алюминия, предпочтительнее будет использовать его только для объединения проводов из меди.

Расключение распределительной коробки

Сначала с электропроводов снимается изоляция, а затем они зачищаются до металлического блеска. Расплавлять нужно не сам металл, а припой, и при этом следить за тем, чтобы он стекал внутрь скрутки. Скрученные провода нужно обработать флюсом или канифолью и опустить в паяльную ванну на несколько секунд, после чего дать остыть естественным способом и ни в коем случае не применять для этого воду. Изолировать скрутку в итоге можно при помощи обычной изоленты.

Этот метод настолько же хорош, насколько и предыдущий, при этом время на него совсем не повлияет, так как результат получается в виде цельного провода. Применяются такие способы для соединения проводников из меди.

Расключение распределительной коробки

Схема действий схожа с методом, связанным с пайкой. Как и всегда для начала с электропроводов снимается небольшой отрезок изоляции. Далее выполняется их скрутка, после чего она подрезается так, чтобы осталось не больше 5 см. Потом сверху устанавливают теплоотводящий зажим из меди и подключают «массу» аппарата для сварки. Заряженный в держак кончик угольного карандаша нужно поднести к концу скрутки и держать в течение пары секунд. Результат обмотать изолентой. Течение сварки можно проводить при помощи и переменного, и постоянного тока.

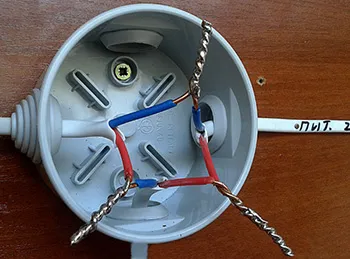

Соединение проводников может быть произведено и посредством скрутки. Этот способ считается одним из самых старых и простых, ведь для его исполнения достаточно иметь при себе только нож и плоскогубцы.

Главное, во время скрутки помнить о том, что скручиваться обязательно должны сразу оба электропровода, а вот обвивать один вокруг другого нельзя. Также недопустима скрутка электропроводов из разных материалов.

При необходимости можно проводить одновременную скрутку нескольких проводов. Обычно их количество не превышает шести, а многожильные провода всегда переделаны в одножильные. Если же важно скрутить медный и алюминиевый экземпляры, провод из меди предварительно следует залужить припоем.

Расключение распределительной коробки

Опрессовка

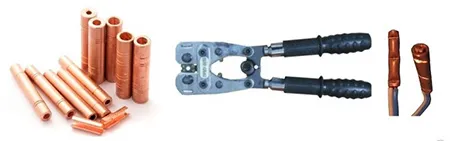

Известны различные способы соединения электропроводки, но самым противоречивым считается метод их опрессовки. С одной стороны, он крайне популярный, ведь разъединить или как-то деформировать результат не получится. Но также этот способ имеет множество нюансов типа выбора инструмента или гильз для процедуры.

Расключение распределительной коробки

Сам процесс может состоять из вдавливания или местного обжатия. И медные, и алюминиевые провода обрабатываются специальной смазкой, уменьшающей трение и риск повреждения. Перед тем как соединить, их нужно вставить в гильзу так, чтобы они соприкасались, при этом место состыковки должно находиться строго посередине гильзы. После проведения опрессовки место соединения необходимо качественно изолировать.

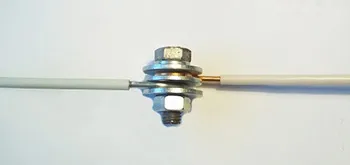

Болтовое соединение

Наиболее самодельный вид соединения из всех возможных. Для его претворения в жизнь нужно обзавестись болтом и гайкой необходимых размеров, шайбами, гаечными ключами и изоляцией.

Для начала на подопытных проводах делаются небольшие петли, соответствующие диаметру болта. Потом схема собирается по следующему плану действий: шайба, сверху накладывается петля электропровода из меди, снова шайба, петля провода из алюминия, шайба, а заключительной будет гайка. Она затягивается как можно сильнее, чтобы результат не разбалтывался. Вся электропроводящая часть соединения заматывается изолирующим материалом.

Способ отличается от других тем, что не происходит непосредственного объединения медных и алюминиевых проводников.

Расключение распределительной коробки

Самозажимные соединения

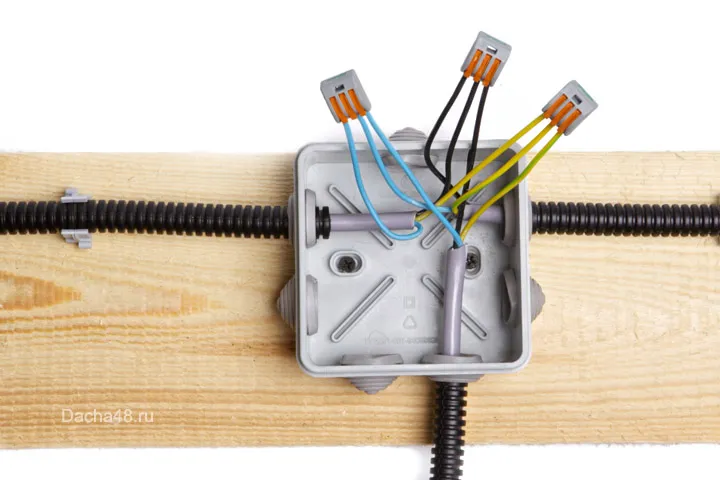

Самозажимные клеммники (пружинные) считаются наиболее современными помощниками в процессе соединения электропроводов в распределительной коробке. Они не требуют каких-либо узконаправленных знаний и специализированных инструментов. При необходимости такие устройства всегда можно разжать и достать требуемый провод. Также многие из подобных зажимов обладают таким преимуществом, как наличие пасты внутри, препятствующей образованию окисления проводов из меди и алюминия.

Расключение распределительной коробки

Единственный минус такого соединения – нельзя использовать его при передаче большого тока либо нужно выбирать только крайне узкоспециализированные разновидности клеммников. Также предварительно необходимо узнать, подходят ли они для многожильных проводов.

Кабельные сжимы

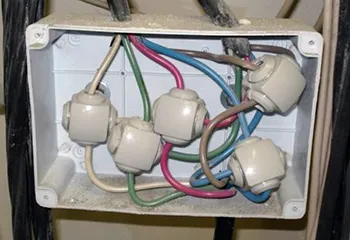

Кабельные зажимы также известные под названием «орех», используются многими. Предпочитают их благодаря возможности не разрезать магистральный проводник.

Расключение распределительной коробки

Схема действий включает в себя следующие этапы. Сначала разбирается корпус зажима при помощи какого-нибудь тонкого инструмента. Далее, электропровода зачищаются, а болты на плашках сжимов ослабляются. В заранее подготовленные пазы нужно вставить электропровода и, если они созданы из разных материалов, между ними следует положить пластинку. В итоге необходимо затянуть болты так, чтобы не повредить резьбу и вложить плашку в «орех», корпус которого собирается в первоначальный вид.

Таким образом, электрическая проводка всегда обязана быть правильно организованной. Любая схема соединения проводов в распределительной коробке должна быть тщательно продумана. Главное, помнить о том, что каждый способ, исключая метод с использованием клеммников, должен заканчиваться внимательной изоляцией проводов.

Схема расключения или соединения электрических кабелей в распределительной коробке

Кабели и провода в жилых и нежилых строениях проложены от щита со счетчиком расхода электроэнергии, предохранительными пробками или автоматическими выключателями под полом, по стенам до распределительных коробок, где они соединены скручиванием или с помощью клеммников (электрических зажимов).

От раcпредкоробок электрическую проводку прокладывают к другимраспаячным или расключительным коробкам, которые подключают на один автомат или одну и ту же группу и к выключателям, розеткам, светильникам.Выполнить расключение возможно и без специального образования и опыта работы электриком, достаточно следовать данной инструкции.

Обычно в квартиру приходят 3 – 4 группы (включая отдельную группу, приходящую на электроплиту, которую прокладывают независимыми кабелями или проводами). Таким образом, при повреждении на линии от электроснабжения отключается только часть строения или квартиры. Обратить особое внимание на пропорциональное и равномерное распределение нагрузки между автоматами или предохранительными пробками в электрическом щите.

До начала работ необходимо обесточить линию, на которой будут производиться работы, вывинтив пробки или отключив автомат.

Как правило, устанавливают одну распределительную коробку на каждое помещение, в случае значительного отдаления розеток может быть установлена дополнительная, специально на розетки.

Пошаговое руководство по монтажу распредкоробки

Подробнее о выборе способа соединения и особенностях монтажа на видео

Схема расключения распределительной коробки

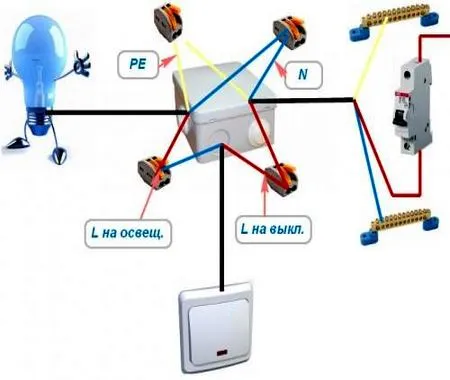

Все защитные или заземляющие(на схеме маркированы как PE, выделены желтым цветом) проводники и нулевые (на рисунке маркированы N,обозначенысиним) соединяют между собой по цветам, как показано на схеме. Проводника“земля” не будет, если электропроводка двухпроводная.

Расключение распределительной коробки

Фазные проводники (выделены черным и красным цветом)расключаются немного сложнее, если от распредкоробки проводка идет только к розеткам, то фазы также соединяют между собой.

В случае, когда проводка идет на светильник с одноклавишным выключателем (как изображено на рисунке), провод, который отходит от выключателя, соединить с фазой, идущей на светильник (на рисунке L на освещение), а фазу, приходящую на выключатель, соединитьсо всеми фазными проводами (на схеме Lна выключатель). Должно быть 4 соединения.

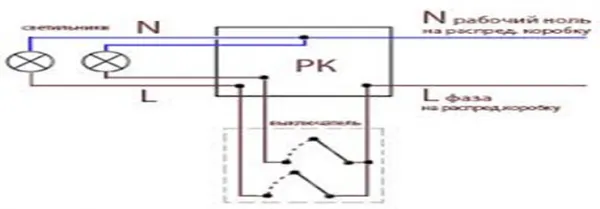

При распределении проводников на светильник с двухклавишным выключателем до него прокладывают четырехжильный кабель (2 фазных жилы включения, 1 фазная выключения,1 нулевая, 1 “ земля”). В случае двухпроводной электропроводки–трехжильный, так какпроводник “земля” отсутствует. Соединяют между собой фазные проводники, идущие на розетки.Также соединяют фазы питающего кабеля, приходящие на общий зажим двухклавишного выключателя, 2 жилы с которого идут на лампы светильника отдельно. Ниже представленысхемы распайки двухклавишного переключателя без “земли”.

Расключение распределительной коробкиРасключение распределительной коробки

Все нулевые и заземляющие проводники (при наличии последних) соединяют вместе. Внутри коробки должно получиться 5 соединений (включая соединение заземляющих проводников).Ниже представлена схемарасключения двухклавишного переключателя с“землей”.

Расключение распределительной коробки

Внимание! Перед подачей напряжения ещё раз внимательно проверить подключения. Во избежание короткого замыкания все соединения должны быть выполнены строго по схеме, изоляция должна быть неповрежденной, места скруток надежно изолированы или защищены изолирующими колпачками.

Обсудить статью на форуме

Расключение распределительной коробки Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

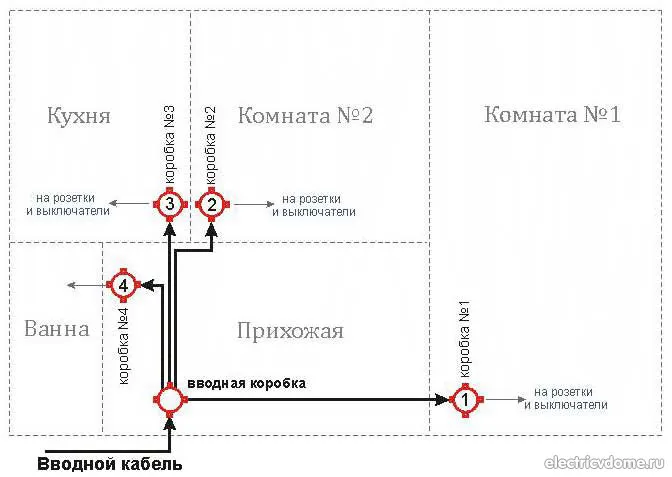

Расключение распределительной коробки Расположение распределительных коробок в квартире

  • Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
  • Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
  • Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
  • Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

Расключение распределительной коробки На фото проходная распределительная коробка с подключением розетки

  • В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

  • Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
  • Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

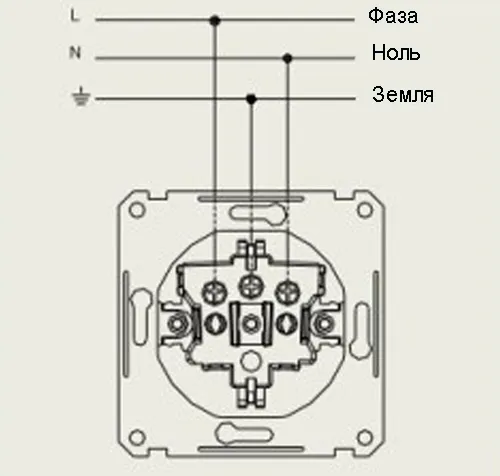

Расключение распределительной коробки Подключение розетки в распределительной коробке

  • Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
  • Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

  • Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

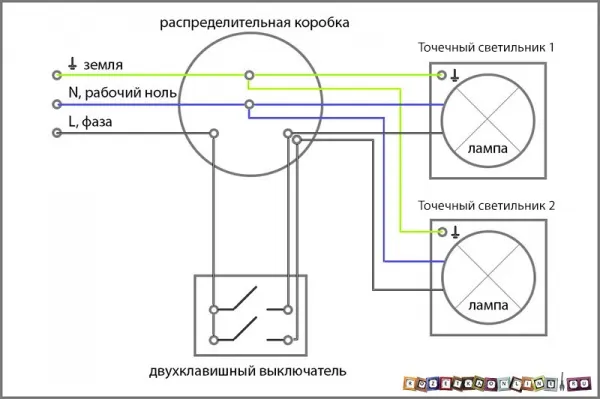

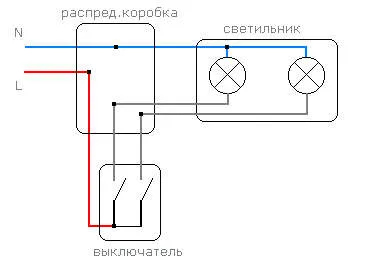

Расключение распределительной коробки Подключение двухклавишного выключателя

  • Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
  • Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
  • Что касается двух-, трех- или даже четырехклавишных выключателей. то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
  • Если это люстра с двумя режимами работы. то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
  • Если же от выключателя будут подключаться разные светильники. то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

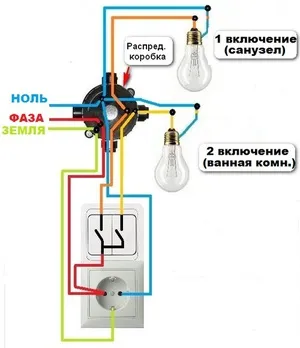

Расключение распределительной коробки Схема подключения выключателя от розетки

  • Прежде всего по методике, описанной выше, подключаем розетку.
  • Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
  • Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
  • Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
  • Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.
