Разнообразные виды и размеры паллет (EUR, FIN, US и другие) в одной статье — изучаем размеры поддонов
В данной статье рассматриваются габаритные параметры и представлены визуальные образцы всех стандартных видов паллет и поддонов: деревянных, пластиковых, картонных и металлических. Поддоны (или паллеты) имеют широкое применение в сферах оптовой и розничной торговли, а также служат важным элементом при перевозке и хранении грузов. Если вас интересует тема «размеры поддона», то данная статья предоставляет подробную информацию о размерах и типах поддонов, используемых в различных областях.
Паллеты (поддоны) широко применяются в оптовой и розничной торговле, а также при транспортировке и хранении грузов. Они обеспечивают сохранность товаров во время перевозки, иначе при движении по неровным дорогам они могут упасть, деформироваться и стать непригодными. Не обойтись без них и в складских помещениях, на стеллажах, поскольку они помогают организовать пространство и перемещать сразу несколько товаров с места на места.
Поддоны делятся на виды по множеству параметров. Ниже приведены классификации по материалу и размерам.
Обычные поддоны никак не маркированы, на них нет фирменного клейма. Конструкция полностью повторяет европаллет (такое же количество и расположение досок).
Что такое паллета, из каких материалов изготавливается
Паллета — поддон для перевозки грузов. Т.е. разницы между понятиями паллета и поддон нет. Паллет — транслитерация английского Pallet, которое используют в англоязычных странах. Поэтому и путаемся все время в написании — паллет или паллета: слово заимствованное и четких правил пока не придумали.
Прототип поддона или паллеты был разработан во второй половине прошлого века. Перевозить стали все больше грузов, погрузка и выгрузка которых занимала много времени, так как они имели разные размеры, сложно было их размещать и хранить. Необходимо было ускорить процесс и каким-то образом стандартизировать. Кому-то и пришла в голову мысль использовать одинаковые поддоны, на которые устанавливаются грузы. Это значительно ускорило транспортировку и складирование. Кроме того, меньше стало повреждений груза — поддон твердый и предохраняет от ударов.

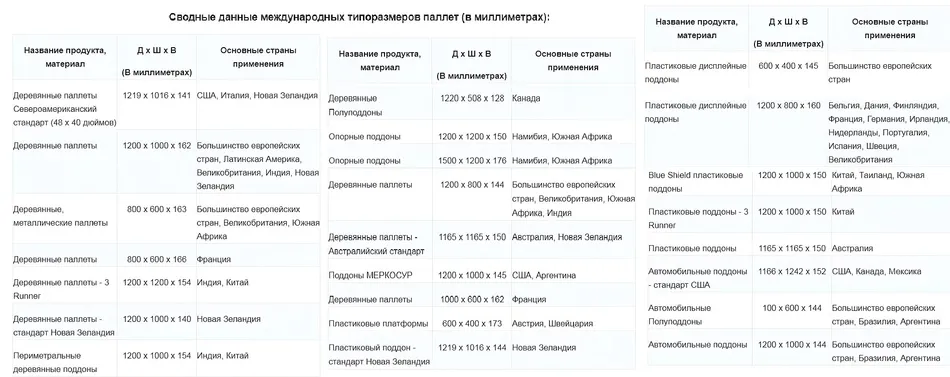

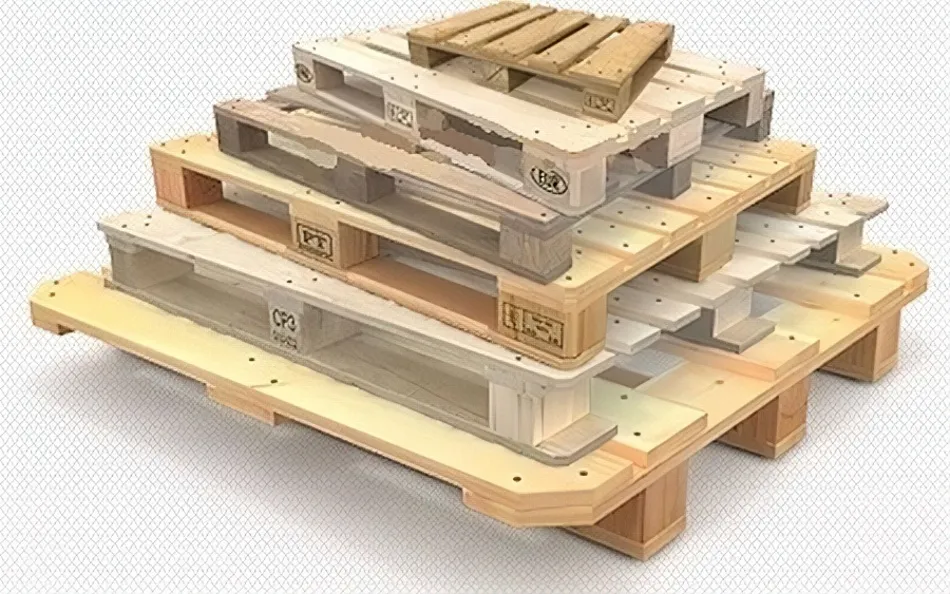

Распространенные стандарты
В общем, постепенно применение паллет или поддонов в грузоперевозках и хранении стало нормой. Размер паллета стандартизирован, но стандартов есть несколько. Для перевозок по Европе применяют европейские паллеты, их называют еще европаллеты, европоддоны.
Для Финляндии есть свои нормы — FIN паллеты или финпаллеты. Есть также американский и азиатский стандарты. Внутри нашей страны действуют российские стандарты, но в ходу и европаллеты.

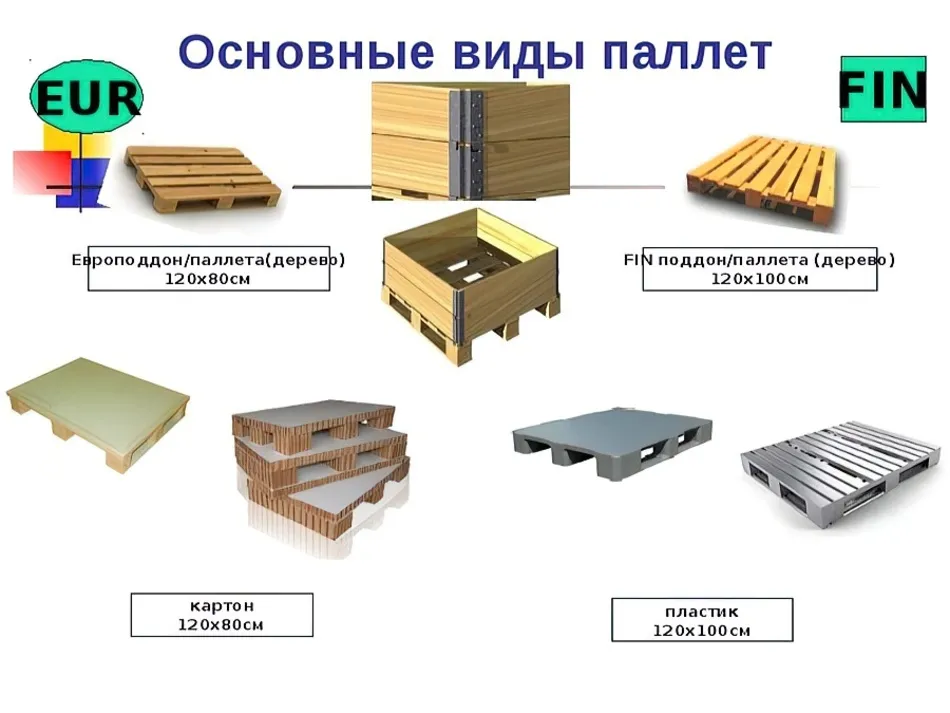

Материалы
Чаще всего паллеты любого типа делают из дерева, причем древесина не любая. Для европаллет применяют только сортовую древесину 2-3 сорта, влажностью не выше 24%. Примерно такие же требования и для финских, американских и азиатских. По российскому стандарту применяют древесину разных сортов. От ее качества зависит сортность поддона. Делают поддоны из сосны, ели, ольхи, березы, осины.
Есть еще паллеты из пластика и металла. Пластиковые паллеты/поддоны удобны тем, что их легко очищать, подвергать санобработке. Они служат дольше деревянных, но гораздо дороже. Металлические паллеты делают из стали и алюминия. Они, конечно, в разы прочнее и деревянных, и пластиковых, но цена их совсем немалая. Их применяют в помещениях с высокой температурой, а также для перемещения грузов внутри предприятия. Остальные поддоны значительно быстрее выходят из строя и иногда выгоднее вложиться в металлические поддоны и эксплуатировать их годами, а не постоянно закупать/делать новые.
Для перевозки и складирования легких грузов применяются картонные паллеты. Есть также маломерные — мини. Их применяют либо внутри предприятия, либо для перевозки малогабаритных изделий.

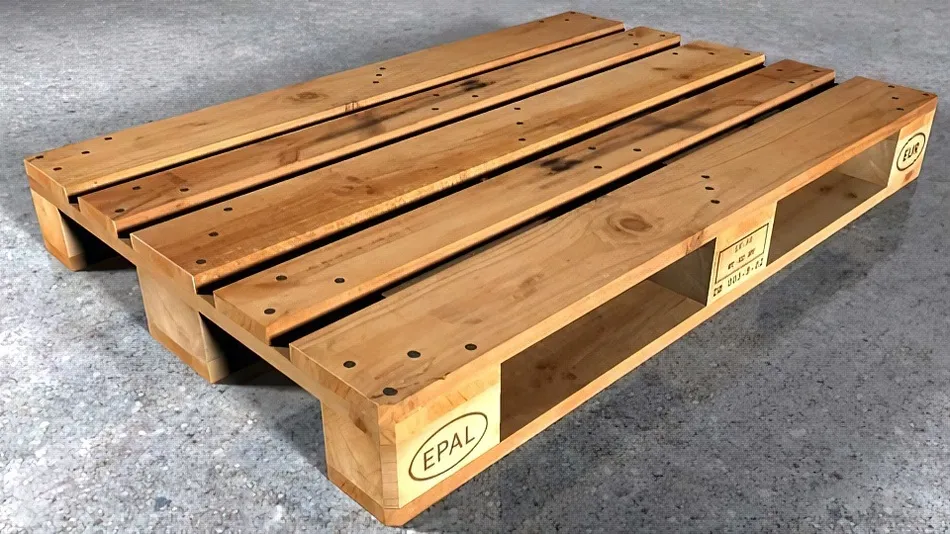

Конструкция и размер европаллета (EUR)

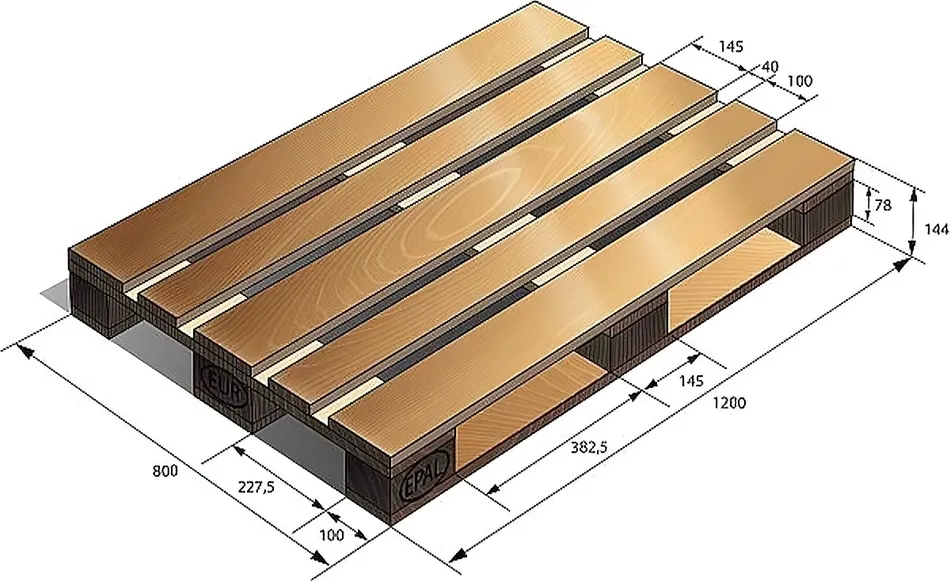

Вообще, в Европе в ходу несколько размеров паллет, но чаще всего применяются так называемые «стандартные». Размер европаллета этого типа в миллиметрах — 1200*800*144 мм, вес европоддона до 35 кг. Загрузить можно до 600 кг.
Конструктивно европоддон состоит из верхнего и нижнего настила, состоящего из пяти досок: двух узких — шириной 100 мм и трех широких — 145 мм, толщина досок — 22 мм. Широкие расположены по краям и в середине, узкие между ними.
Два настила соединяются при помощи отрезков бруса (применяют еще МДФ) — шашечек. Их размеры — 100*145*78 мм. Они обеспечивают пространство для ввода погрузочной платформы вилочного погрузчика.
Шашечки располагают по три в ряду на расстоянии 382,5 мм друг от друга. Три штуки шашечек соединяются досками нижнего настила в один ряд. Для нижнего настила требуется две узких доски (первый и последний ряд) и одна широкая. Отличие их от материала для верхнего настила — наличие фаски для более легкого ввода погрузочной платформы. По краям на европаллете фаска должна быть обязательно.
Ряды между собой соединяются промежуточными планками. Параметры этих досок — 145*22 мм и длиной 800 мм. Они формируют из рядов прямоугольную платформу и служат опорой для укладки верхнего настила.

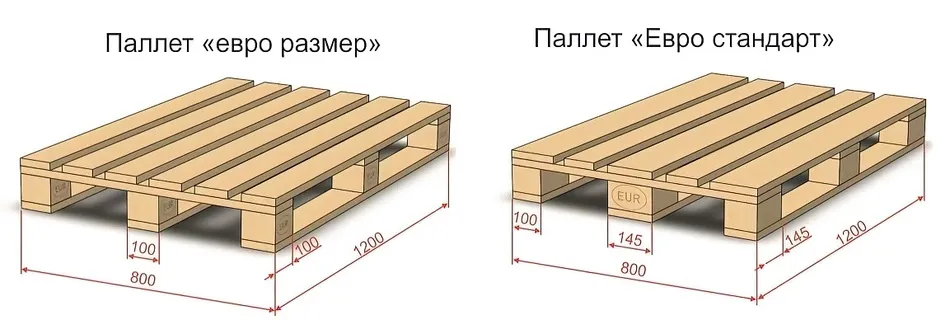

Этот тип европаллета называют «стандарт». Есть еще евро размер. Он отличается меньшими размерами шашечек, соответственно, имеет меньшую грузоподъемность — до 400 кг.
Еще пару слов стоит сказать о маркировке. Для обозначения стандарта на угловой шашечке выжигают клеймо: слово EUR заключенное в овал. На других шашках тоже стоит маркировка. Там отображается информация о производителе, серии, номере партии, о прохождении санобработки. Деревянная тара без обработки таможню не проходит.

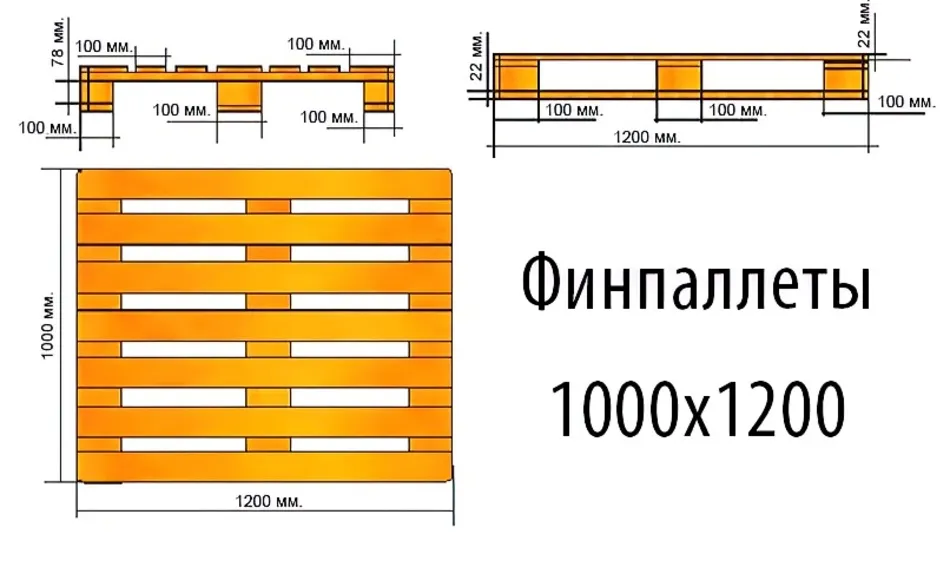

Финские паллеты: размеры, вес, грузоподъемность
Еще один стандарт, который получил широкое распространение: финский паллет. Его размер — 1000*1200*145 мм. То есть, паллета Fin «глубже» — больше по ширине. Примерный вес — 15-20 кг.
Верхний настил состоит из семи досок. Доски широкие и узкие, но их ширина 100 и 120 мм соответственно. Толщина такая же — 22 мм. Формируется верхний настил в таком порядке: широкая, две узких, широкая, две узких, широкая. Шашечки для финского паллета имеют размер 100*100*78 мм. Они также устанавливаются в три ряда и соединяются досками нижнего настила: по краям узкие, в центре широкая. Обратите внимание, на углах финпаллета обязательно должны быть сняты фаски.

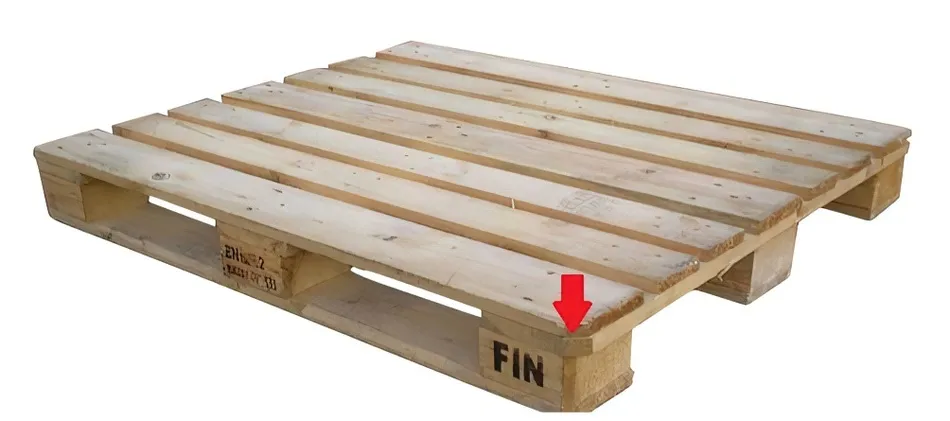

Финские паллеты также обязательно маркируются. Ставят клеймо FIN, заключенное в прямоугольную рамку. На остальных ножках также стоит клеймо, в котором указан производитель, дата производства и номер партии. Также ставится клеймо о прохождении бактериальной обработки (колосок).

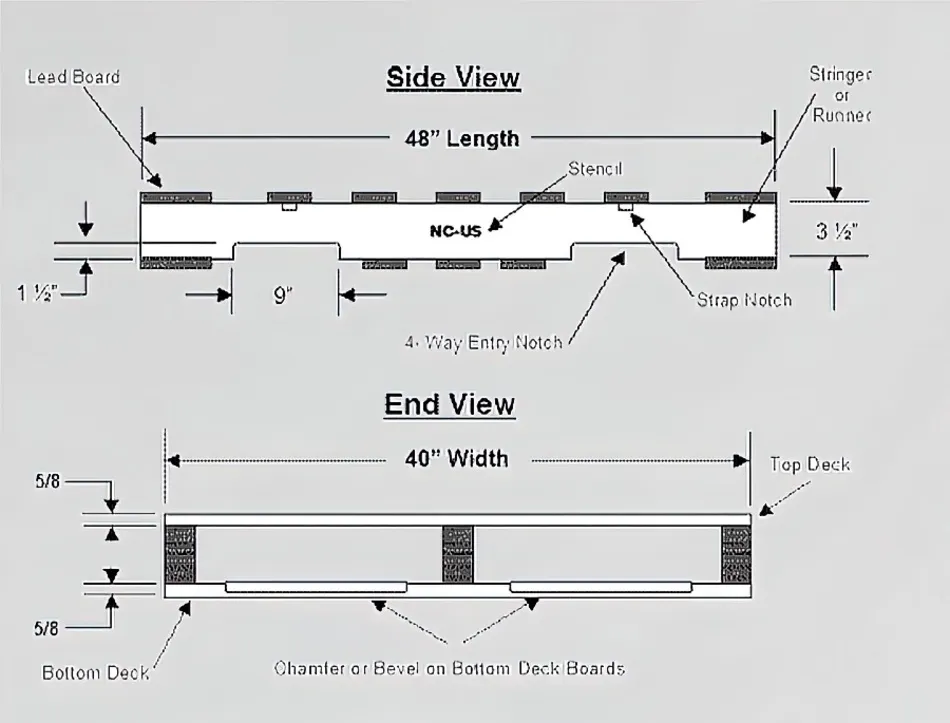

Размер американского паллета
Новые габариты американского паллета установлены недавно — в 2012 году. Размер — 1200*1200*150 мм. Вообще, в Северной Америке в ходу около десятка типов паллет. Есть односторонняя и двусторонняя разновидности. В одностороннем, как и в других, нижний настил всего несколько досок. В двухстороннем нижний и верхний настил одинаковы. Двусторонний поддон можно переворачивать любой стороной. Вес американских паллет не нормируется, но в среднем, пустой односторонний паллет весит 15-25 кг, двусторонний — до 40 кг. Нагрузить можно до 1200 кг.

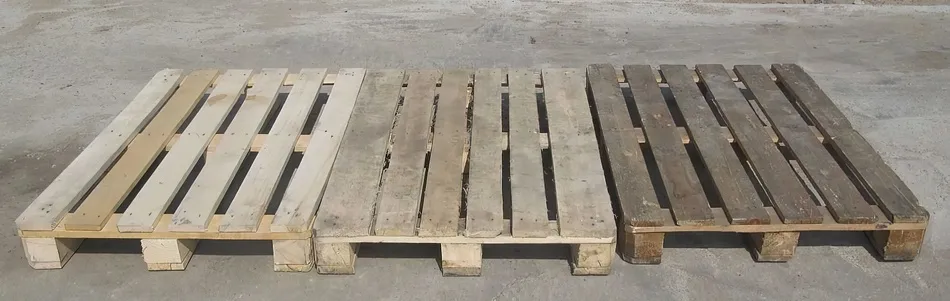

Паллеты любого типа бывают одноразовыми и многоразовыми. Одноразовые разбираются после использования. Многоразовые (многооборотные) деревянные паллеты делят по сортам в зависимости от циклов использования и общего состояния. Есть три сорта деревянных паллет:
- Высший сорт. Это деревянные площадки нормального светлого цвета, без повреждений, сколов и трещин. В эксплуатации были не более 3-х раз.
- Первый сорт. Состояние близко к высшему, но не ограничивается количество отработанных циклов. Отдельно отмечается недопустимость повреждений и следов ремонта.
- Второй сорт. Древесина может быть темной, иметь следы загрязнений. Могут быть трещины и сколы, но не более чем 3*30 см. В эту же категорию относят паллеты после ремонта.
На внутреннем рынке допускается использование тары любого сорта. Для перевозок за границу требуется уточнение, какого сорта тара может пройти контроль. Однозначно можно сказать, что сертифицированная, с клеймом и прошедшая санитарную обработку. Остальные требования в зависимости от страны, но обычно требуют только новые или в крайнем случае высшего сорта.
Грузоподъемность паллет и правила размещения грузов на них
Сегодня сложилась странная ситуация: возможные нагрузки на паллеты и поддоны не определены. Каждый производитель выставляет собственную цифру. С одной стороны, гарантировать какую-то определенную цифру сложно, так как древесина может применяться различная. Также может быть разным груз. Масса может быть рассредоточена по всей площади грузовой площадки, а может быть точечной. При точечной нагрузке, понятное дело, масса должна быть меньше.
Если следовать ГОСТам советских времен, максимальная нагрузка на поддон — до 1000 кг. При реальных испытаниях установлено, что можно складировать и перевозить до 1500 кг. Но при перевозках не допускается перегруз автотранспорта. Так что больше 700-800 кг все равно не грузят. При установке грузов на паллеты/поддоны должны соблюдаться правила:
- Распределять груз надо равномерно по всей площади и хорошо скреплять между собой.
- Края паллеты могут быть свободными, но груз при этом должен быть размещен симметрично относительно центра. Каждый ряд коробок должен быть отдельно прикреплен к поддону шпагатом или грузовыми лентами.
- Если размеры груза превышают размеры стандартных паллет, края не должны выступать за пределы тары больше чем на 2 см.
- При укладке коробок прямоугольной формы, лучше ряды складывать в шахматном порядке (как при кладке кирпича). Иначе при высоте стопки от 1 метра груз рассыпается.

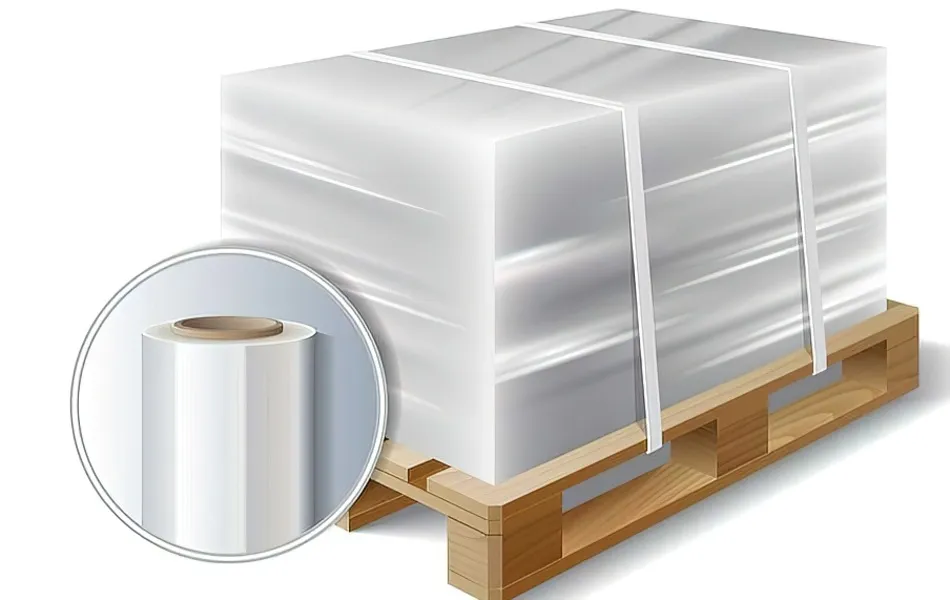

Общий порядок упаковки такой: груз расставляется, скрепляется обвязками, фиксируется к паллете. Затем заматывается полиэтиленовой пленкой или другим материалом, который препятствует смещению груза. Могут устанавливаться уголки, которые тоже обматываются пленкой. Они служат для дополнительной страховки смещения грузов при транспортировке. Обвязанный пакет фиксируется пластиковыми стяжками к платформе.

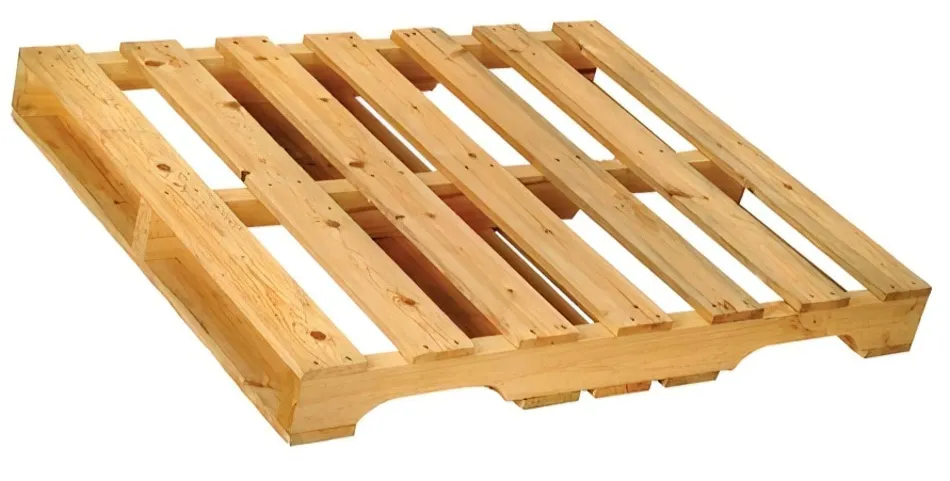

По американскому стандарту при изготовлении паллет может использоваться следующая древесина: сосна, тополь, ольха, осина. Причем, самые тонкие элементы не могут быть меньше 6 мм. Доски сбиваются гвоздями. Отличить американский паллет можно не только по размеру, но и по виду промежуточных стоек. Это не «шашечки», а доска с вырезами (23 см) под лапу вилочного погрузчика.
Если говорить о конструкции, то верхний настил поддона американского образца состоит из 7 досок, нижний из трех (для однонастильного) или семи — для двухнастильного. Точная ширина досок не нормируется, но не может быть меньше 100 мм. Если посмотреть на чертежи, чаще всего по краям используют широкую доску — порядка 140-150 мм шириной. Все остальные идут одинаковые. Аналогичная картина наблюдается и для нижнего настила: по краям две широких доски, три узких в центральной части.
Поддоны по российским стандартам

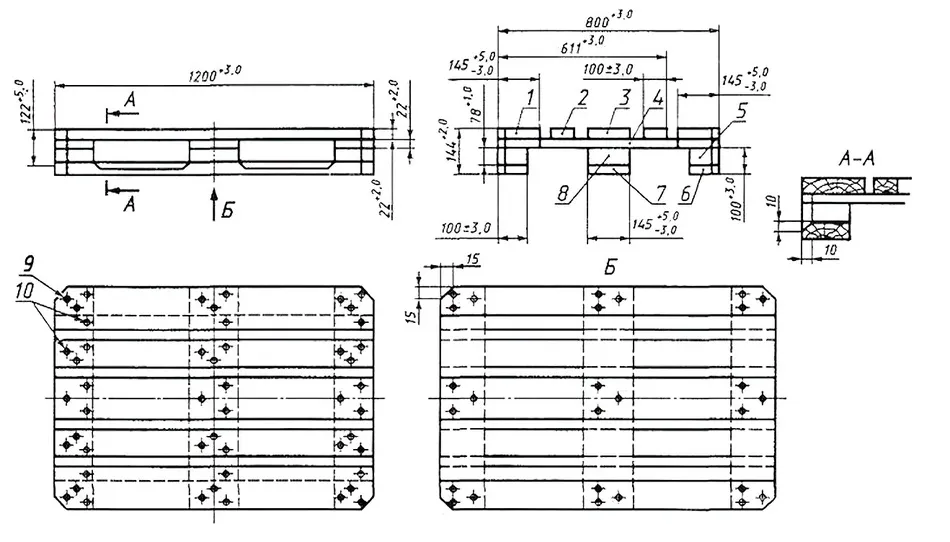

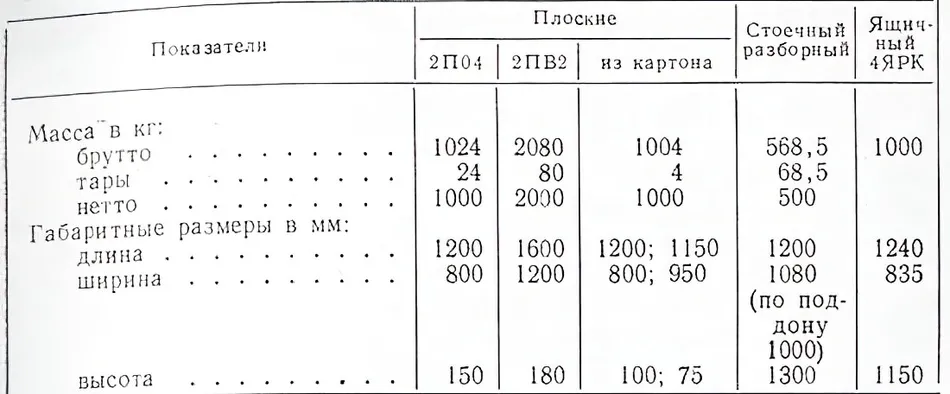

В настоящее время на территории РФ действуют два норматива: ГОСТ 9078-84 и ГОСТ 9557-87. Первый определяет только размер деревянного поддона. По нормативу 9078-84 есть два варианта размеров тары для складирования и грузоперевозок российского образца:
- 1200*800 мм. Этот размер паллета соответствует евростандарту.
- 1200*1000 мм. Аналог финского.
Максимально допустимое отклонение от указанных размеров — 5%. Площадь нижнего настила может быть на 40% меньше площади верхнего. Определяется также сортность и влажность используемой древесины: может применяться первый и второй, а также высший сорт. Максимальная влажность древесины — 22%. Других указаний по конструкции и пиломатериалам нет. Так что каждый производитель может действовать тут как хочет, важно соблюсти наружный размер паллета.
Второй стандарт — 9557-87 практически один в один повторяет нормативы европоддонов. Все требования аналогичны. Отличие только в том, что на них не ставят клеймо, так как стандарт пока не прошел международную сертификацию. Если поддон изготовлен по второму стандарту, от EUR-паллета его отличает только отсутствие клейма и могут быть не сделаны фаски на углах. Обычно называют такие изделия многооборотными грузовыми поддонами. Дальше проставляют размер. Еще их называют европоддоны БК (без клейма).
Сортность паллет/поддонов
