Разводка электропроводки по потолку — особенности работы с различными материалами
Существует несколько способов осуществления разводки электрики по помещению, и одним из наиболее простых и экономически выгодных методов является проводка по потолку. Самостоятельное крепление проводов к потолку возможно, однако важно соблюдать нормы безопасности и избегать тех ошибок, которые часто допускают непрофессионалы.
- Общие правила монтажа
- Подготовительные работы
- Разводка под натяжным полотном
- Монтаж на деревянных перекрытиях
- Особенности крепления к металлическим поверхностям
- Безопасность при монтаже и распространенные ошибки
- Видео. Прокладка кабеля по потолку
Общие правила монтажа
От того, насколько качественно выполнено крепление электрического кабеля к потолку, зависит безопасность живущих в доме людей. Важно учитывать материал перекрытия, чтобы выбрать подходящую защиту для проводки.
Если электрика будет проложена по возгораемым поверхностям (дереву, например), необходимо:
- Прокладывать ее в защитном рукаве или стальной трубе, предохраняющей потолок от воспламенения при нагревании проводки.
- Закрыть места соединения элементов трубы или рукава уплотнителями, выполненными из негорючих материалов.
- Для прокладывания кабеля над натяжным потолком использовать только негорючую проводку.

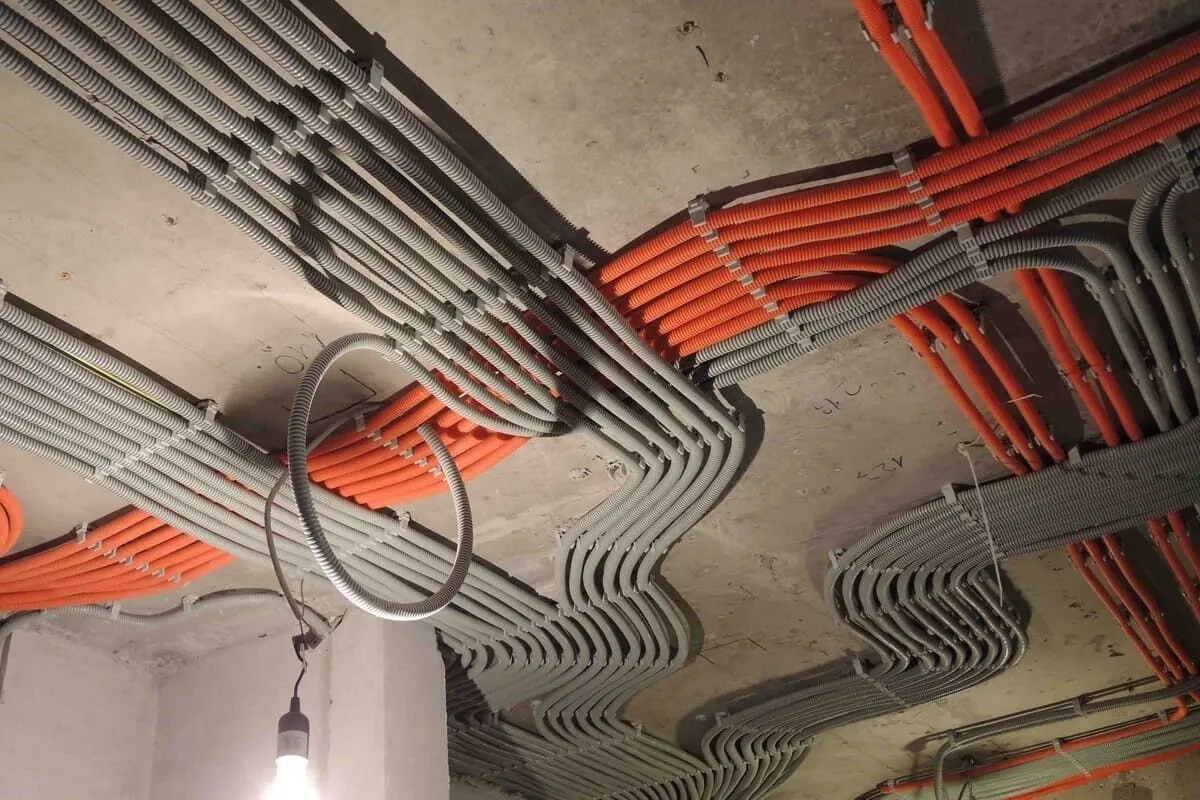

Для бетонных поверхностей подойдут гофрированные, а не стальные трубы – они нужны, чтобы замедлить распространение пламени в случае короткого замыкания. Также гофра защитит полотно натяжного потолка от появления пятен или подпалин, если проводка начнет сильно греться.
Такая мера не потребуется, если по проекту планируется монтаж точечных светильников – кабель для них проходит сквозь снижающий напряжение трансформатор, и потому он почти не нагревается.
Подготовительные работы

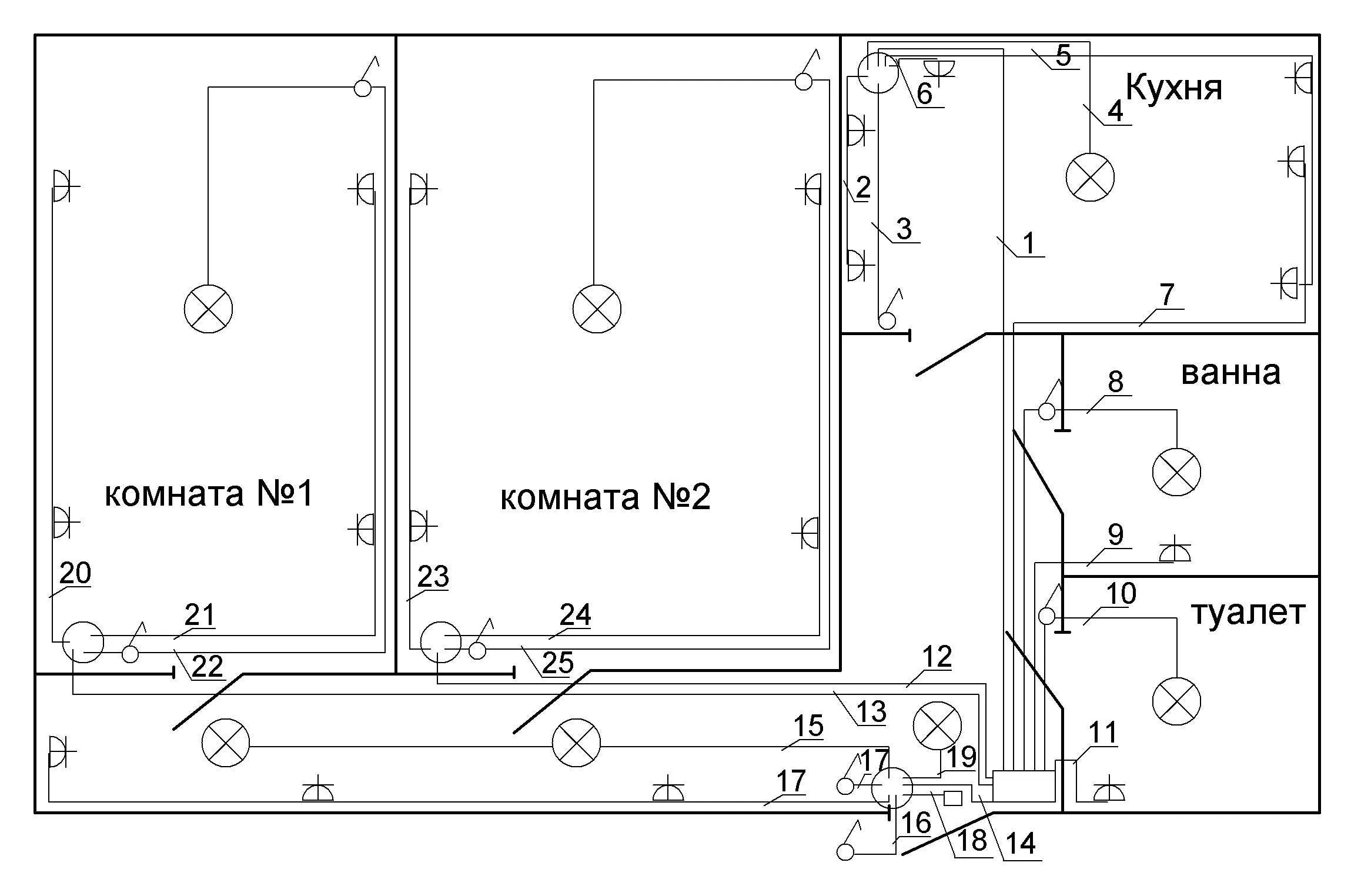

Схема монтажа проводки по всей квартире
Перед тем как приступить к монтажу, потребуется выполнить несколько задач:
- Определить наиболее подходящий метод прокладки.
- Подобрать комплектующие для прокладывания кабеля.
- Установить местоположение распределительных коробок. Их рекомендуется монтировать в местах ответвления кабеля к выключателю или на максимально близком к этому месту участке. Чем больше распределительных коробок, тем проще будет монтаж и обслуживание готовой системы.
- Составить план проводки, помня, что провода должны идти только под прямым углом. На схеме также нужно отметить места установки осветительных приборов в помещении.
- Подобрать марку и сечение кабеля (сделать это можно с помощью специальной таблицы).
- Приобрести нужные материалы и инструменты.
Разводка под натяжным полотном
Перед тем как крепить проводку под натяжными потолками, необходимо составить план разводки электрики по потолку. При составлении схема следует помнить, что все провода нужно прокладывать под прямыми углами, параллельно или перпендикулярно стыкам стен и потолка комнаты.
Распределительные коробки рекомендуется устанавливать в таких местах, где к ним сохраняется свободный доступ (он нужен для обслуживания и ремонта элементов).
Игнорировать этот пункт – составление плана – не следует. Без подробной и продуманной схемы процесс монтажа будет сильно затруднен, а итоговый результат может не отвечать нормам безопасности.
С помощью строительного уровня переносят схему на поверхности. Используя перфоратор, в стенах и потолке проделывают отверстия, предназначенные под крепеж для фиксации проводки (дюбели, клипсы). Каждое отверстие располагают на расстоянии от 0,5 до 0,9 м – этого достаточно, чтобы кабель имел должную поддержку и не провисал.
Переходят к установке распределительных коробок и крепежа, сверяя свои действия с планом. Протягивают электропроводку, вдетую в гофру, по потолку, фиксируя с помощью крепежных элементов.
Схема электропроводки для точечных светильников
Соединяют концы гофрированных труб с распределительными коробками. Концы кабеля должны выходить за пределы гофры минимум на 15 см, чтобы можно было соединить жилы. Провода соединяют друг с другом; проверяют работу, используя мультиметр.
Монтаж на деревянных перекрытиях
Чтобы закрепить кабель на деревянной поверхности потолка, нужно предварительно протянуть его по стальной трубе – эта мера предназначена для защиты от возгорания. Диаметр трубки зависит от диаметра проводки. Если позволяют размеры трубы, в ней можно протянуть несколько кабелей.
Здесь потребуются распределительные коробки из негорючих материалов (в идеале – металла). Внутренние поверхности обрабатывают изоляционными материалами, чтобы исключить возможный контакт кабеля со стенками коробки.
Порядок действий:
- Схему переносят на поверхности, отмечая линии, по которым будет проходить электрика.
- Устанавливают распределительные коробки.
- Нарезают металлические трубы на отрезки нужной длины. Крепят их к потолку.
- Отдельные элементы сваривают в единую конструкцию.
- Прокладывают по трубам кабель, используя протяжку.
- Выводят проводку в распределительную коробку, оставляя концы длиной около 20 см.
- Соединяют жилы проводки, изолируют, заземляют.
- Проверяют систему.
Если электрика будет проходить по потолку, поверхность которого выполнена из металла, работы проводят особо тщательно, поскольку этот материал – хороший проводник электричества.
Полезная информация: «Варианты металлических подвесных потолков«
Оптимальное решение для защиты кабеля и для распределительных коробок – трубы, сделанные из электротехнического пластика. Важно убедиться, что условия и назначение помещения позволяют использование этого материала. В противном случае используют изделия из стали.
Безопасность при монтаже и распространенные ошибки
Чтобы работа прошла без эксцессов, рекомендуется придерживаться простых рекомендаций:
- Все работы выполняют в специальных защитных рукавах.
- Большая часть работ проходит на потолке, и потому используют только устойчивые и прочные стремянки.
- Чтобы не возникала необходимость постоянно спускаться за инструментами, все нужное складывают в сумку и держат при себе.
Несколько советов, которые помогут избежать проблем при работе:
- Если не использовать защитные коробки, со временем могут возникнуть аварийные ситуации.
- Важно правильно рассчитать сечение провода – если оно не будет соответствовать нагрузке, кабель может перегреться или загореться.
- Если подключить всех потребителей к одному устройству защитного отключения, при любых повреждениях потребуется ремонт всех точек. Также это просто небезопасно: человека, находящегося в помещении, может ударить током даже при выключенных электроприборах.
- Работу всегда нужно начинать с установки распределительных коробок, и только после этого прокладывать кабель.
- Нельзя допускать соприкосновения или пересечения кабеля.
Крепление проводки на потолке – задача несложная, однако требующая внимания. Если игнорировать технику проведения работ, поручиться за безопасность готовой системы будет нельзя.
