Ручной насос для воды из скважины

Казалось бы – что еще нужно? Но вот только у всех этих приборов есть одно уязвимое место – их работа возможна исключительно при наличии источника питания. Перебои с электроснабжением способны парализовать водоснабжение дома, а, согласитесь, в дачных поселках или на «пионерских» территориях, на которых только начато освоение под частное строительство, нестабильность электросетей, увы, не является редким явлением. Вот и приходится нередко рассчитывать на старого доброго помощника – на ручной насос для воды из скважины, который точно не подведет при любой ситуации.

Хороший хозяин не преминет установить его в любом случае. Места он много не занимает, цена – доступная, а установка на специально пробуренную под ручной насос скважину обеспечит еще один резервный источник чистой воды.

Как устроен ручной насос?

Ручные водяные насосы применяются человеком с давних времен, и что интересно – принципиальное их устройство при этом практически не изменилось. Те, кто постарше, наверное, помнят обычный пейзаж небольших городов и поселков, когда, до прихода водопровода в каждый дом, основным источником воды служили вот именно такие насосы-колонки, которые обслуживали группу зданий или даже целый квартал.

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

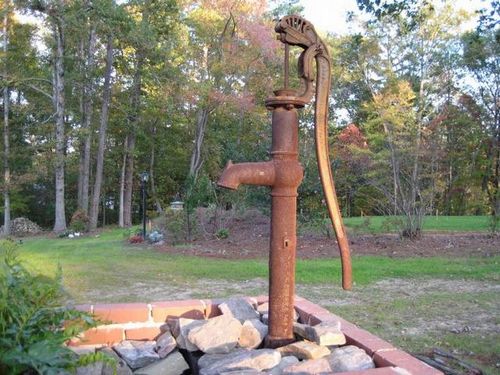

У многих, наверняка, в памяти сохранились такие чугунные насосы-колонки, расставленные на улицах городов и поселков

С широким распространением электрической техники такие насосы стали исчезать из виду, но в условиях частного дома или дачного участка все же остаются весьма востребованными, благодаря простоте устройства и эксплуатации, независимости от источника энергии и высокой надежности.

Существует несколько разновидностей ручных насосов для воды, отличающихся особенностями совей конструкции. Но во всех типах обязательным, можно сказать – основным элементом схемы, является система клапанов, так как с помощью мускульной силы просто невозможно создать длительный устойчивый напор, способный поднять воду со значительной глубины.

Поршневые ручные насосы

Эта категория – самая многочисленная и наиболее широко применяемая в рассматриваемых условиях.

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

Поршневые насосы – отлично подойдут для не слишком глубоких скважин

Все поршневые насосы имеют сходную компоновку, хотя внешне могут сильно различаться своим оформлением — от простых гладких цилиндров до художественного чугунного литься.

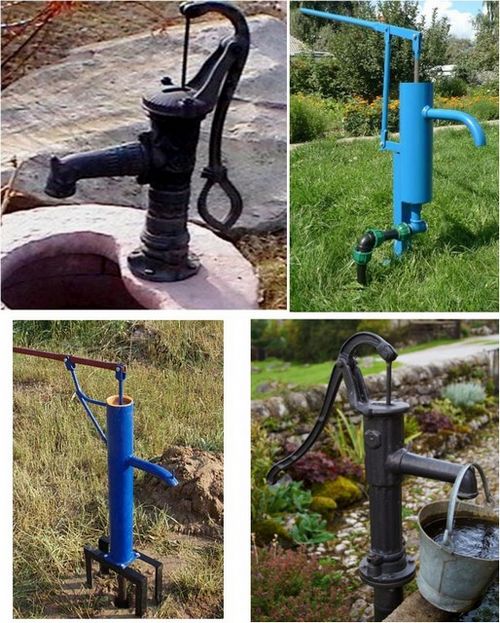

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

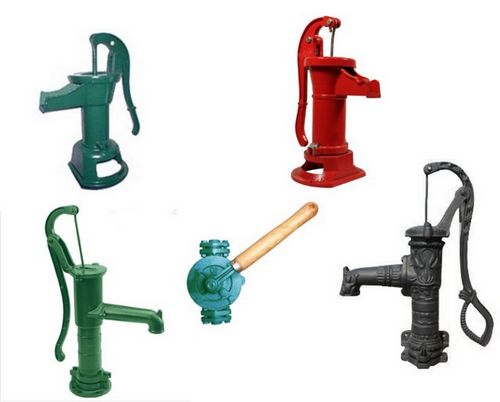

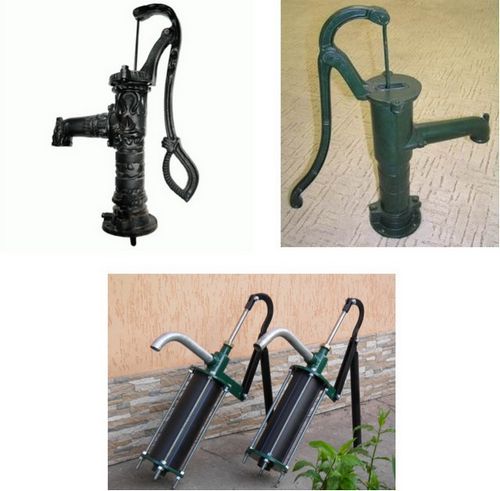

Оформление сильно различается, но конструкция, в принципе, одинакова.

Из видимых деталей и узлов можно сразу отметить цилиндрический корпус (гильзу), изготовленный из чугуна, нержавеющей стали, а иногда даже — и полимерный, выходной патрубок (излив), рукоятку-коромысло, шарнирно закрепленную на оси и связанную с вертикальным штоком, который уходит внутрь насоса.

Теперь заглянем внутрь насоса и разберемся с принципом его действия:

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

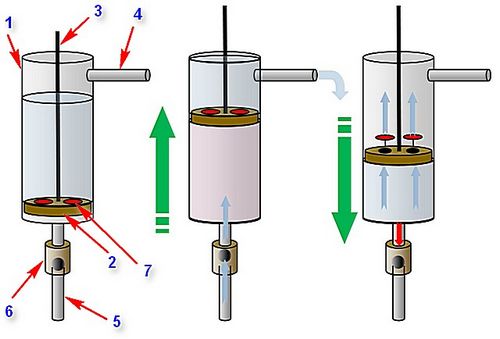

Принцип работы ручного поршневого насоса

Итак, корпус-гильза, о котором уже упоминалось (поз. 1). В нем расположен поршень (поз. 2), который по своей окружности имеет уплотнения, плотно прилегающие к внутренним стенкам гильзы. Поршень сверху жестко соединен со штоком (поз. 3), который, в свою очередь, соединён с рычагом рукоятки-коромысла насоса.

Сверху в корпус врезан выходной патрубок (поз. 4) или просто имеется отверстие (окно, для свободного выхода перекачиваемой воды в трубу, желоб и т.п, откуда она разбирается для потребления.

Снизу к насосу подходит труба из скважины (поз. 5), то есть всасывающий трубопровод. Обязательное условие – перед насосом на этом трубопроводе должен быть установлен обратный клапан (поз. 6). Некоторые промышленно выпускаемые ручные поршневые насосы уже имеют встроенный клапан подобного действия.

На самом поршне проделаны каналы для прохода воды, но они закрыты клапаном (клапанами), исключающими перетекание воды сверху вниз.

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

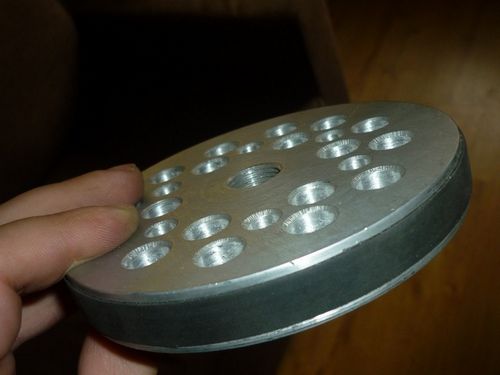

Пример поршня с каналами для прохода воды

Теперь рассмотрим три главных фазы работы насоса.

  • Левый фрагмент схемы – насос в спокойном состоянии.

После предыдущего использования, как правило, камера остается заполненной водой. Клапаны на поршне – закрыты, и не дают воде уйти вниз. Кроме этого, в закрытом положении находится и обратный клапан на всасывавшем трубопроводе. (Для большей наглядности показан шариковый обратный клапан, хотя чаще используется устройства тарельчатого типа).

  • Центральный фрагмент схемы – пользователь нажал на рычаг вниз.

Рычаг-коромысло передает через шток поступательное движение поршню в верхнем направлении. Перемещаясь по цилиндру, поршень вытесняет воду, расположенную над ним в выходной патрубок, и она сливается в подставленную под колонку тару.

Клапана на поршне закрыты, и протекание вытесняемой воды вниз – исключается.

Снизу, под поршнем, одновременно создается зона разрежения. Но «природа не любит пустоты», и это разрежение обеспечивает всасывание воды из скважинной трубы в полость рабочего цилиндра. Создаваемый напор поднимает шариковый обратный клапан (или поджимает пружину тарельчатого), и вода без помех заполняет внутренний объем насоса.

  • Правый фрагмент рисунка – поршень опускается вниз.

Полость под поршнем заполнена закачанной из скважины водой, и в ней при его опускании образуется избыточное давление. Это приводит к закрытию обратного клапана – воде нет выхода вниз. Одновременно такое давление отрывает перепускные клапаны на самом поршне, и вода перетекает вверх, заполняя надпоршневую полость рабочего цилиндра. Завершение этой фазы – это возврат к положению №1, а затем цикл в точности повторяется.

Схема весьма проста и безотказна, и единственным ее уязвимым местом можно считать достаточно быстрый износ уплотнений на поршне, а иногда – и клапанных устройств, особенно если приходится перекачивать воду с мелкими твердыми включениями, создающими повышенное абразивное воздействие на резиновые или пластиковые детали.

Кстати, точно по такому же принципу собирались корабельные помпы, использовавшиеся еще на парусном флоте для откачки воды из трюмов, и пожарные помпы, для подачи воды из водоемов или колодцев. Разница была в том, что обычно в таких насосах применялось два рабочих цилиндра, действующих в противофазе – производительность от этого увеличивалась вдвое.

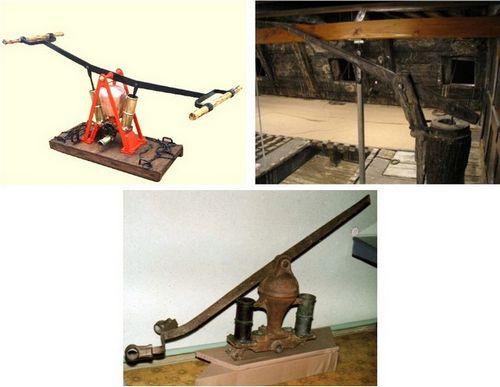

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

Старые корабельные и пожарные помпы: сейчас это – музейные экспонаты, но когда-то они спасали немало жизней

Иногда в конструкцию насоса вносились некоторые изменения, которые не изменяли его действия в принципе. Так, например, до сих пор можно встретить модели, у которых вместо ручки-коромысла установлено колесо. Вращательное движение колеса через редуктор и кривошипно-шатунный механизм преобразовывается в возвратно-поступательное перемещение поршня, и в остальном насос работает точно так же, как было обрисовано выше.

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

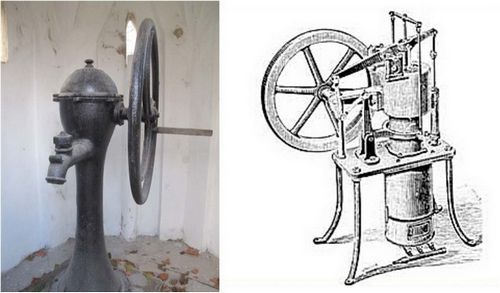

Раритетные модели насосов с колесом вместо привычного рычага-коромысла

Производительность поршневых насосов напрямую зависит от диаметра рабочего цилиндра и высоты хода поршня, и у различных моделей может быть в пределах от 0.5 до 1.5÷2 литров за один цикл. Высота подъема воды обычно не превышает 10 метров.

Насосы производятся в различный вариантах оформления – от строгих малозаметных колонок до изделий с декоративно исполненными литыми чугунными корпусами и рукоятками причудливой формы – такие модели могут стать настоящим украшением участка, выдержанного в определенном стиле.

Штоковые (штанговые) насосы

Если водоносный слой залегает на глубине свыше 10 – 12 метров, то поршневой насос уже может не справиться с подачей воды наверх – возможности всасывающей схемы не безграничны. Для таких случаем имеются специальная разновидность – штоковые или штанговые насосы.

Рабочий орган таких насосов – это тот же цилиндр с поршнем, то есть процесс перекачки воды выполняется примерно по той же схеме. но есть и коренное отличие – сама помповая часть расположена на глубине, непосредственно в толще водоносного слоя. Примерная схема показана на рисунке ниже:

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

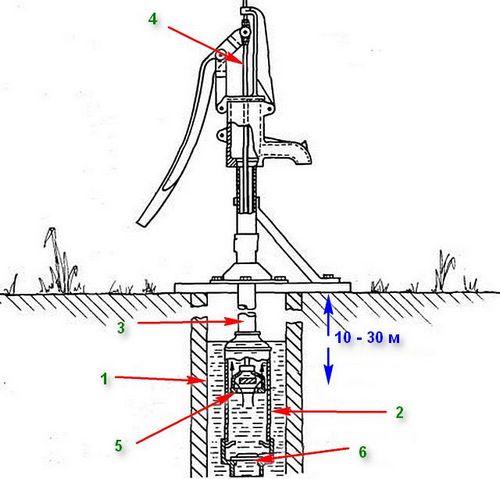

У штоковых насосов помповый узел полностью погружен в скважину

Как правило, для установки подобных насосов требуется скважина с обсадной трубой (поз. 1) не менее 4 дюймов (100 мм). Рабочий цилиндр (поз. 2) должен расположиться в толще водоносного слоя, обычно так, чтобы заборное отверстие было на глубине не менее 1 метра от зеркала воды. Цилиндр связан с верхней частью насоса напорным трубопроводом (поз. 3). Внутри которого располагается длинная штанга-шток (поз. 4), обеспечивающая передачу поршню возвратно-поступательных перемещений. В остальном все так же: поршень имеет свой клапанный аппарат (поз. 5), а на заборном патрубке цилиндра стоит обратный клапан.

Очевидно, что подача воды наверх в данном случае происходит не за счет всасывания ее с глубины. Цилиндр снизу создает столб, и каждый рабочий цикл этот столб «подпирается» новым объемом перекачиваемой воды, обеспечивая ее выход на выходной патрубок-излив. Это позволяет поднимать воду со значительных глубин – до 30 метров.

Естественно, такой насос требует большего приложения силы, поэтому рабочий рычаг-коромысло обычно делается длинным, обеспечивающим максимальный ход поршня при минимально затраченных мускульных усилиях.

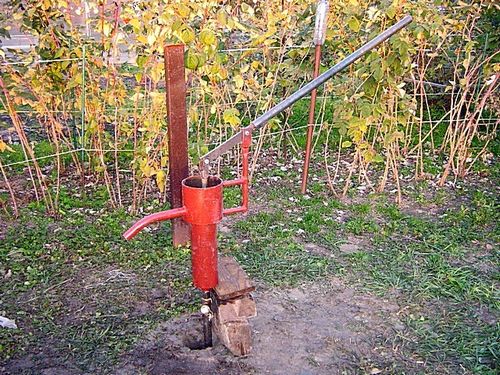

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

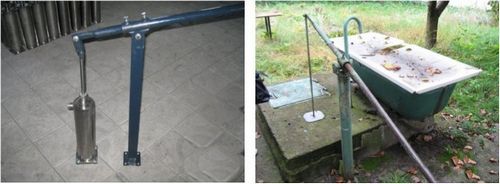

Штанговые насосы обычно отличают удлиненные размеры рабочего рычага

Безусловно, такие насосы – намного сложнее и в установке, и в проведении ремонтно-профилактических работ. Но зато и производительность у них бывает значительно выше. Впрочем, если на участке водоносный слой располагается на большой глубине, то такое устройство становится единственно возможным вариантом изо всех механических.

У всех упомянутых поршневых насосов есть общий недостаток – вода перемещается не непрерывно, а циклически.

Другие типы ручных водяных насосов

Значительно реже, но все же иногда для перекачки воды из скважины в домашнем хозяйстве используются и другие типы ручных насосов.

  • Крыльчатый насос

Крыльчатые насосы – более компактные, и часто применяются в технических целях, на производстве или складских базах. Но их вполне можно установить и на неглубокую скважину, порядка 5÷7 метров.

Все насосы такого типа имеют примерно одинаковую компоновку, как показано на иллюстрации:

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

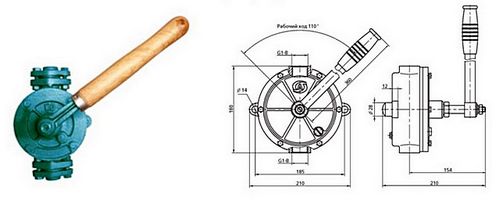

Так выглядят ручные насосы серии «К» — крыльчатые

Принцип работы такого насоса показан на схеме:

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

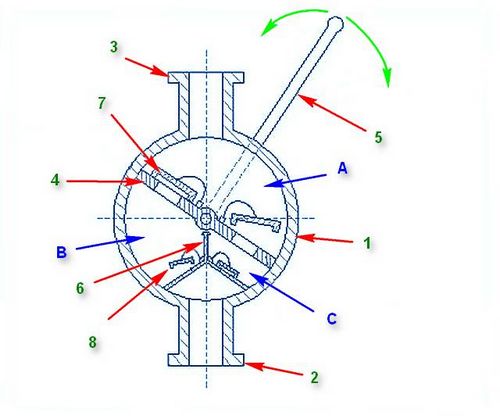

Схема устройства и принцип действия ручного крыльчатого насоса

Металлический корпус (поз. 1) имеет два патрубка с фланцевым или муфтовым соединением – всасывающий (поз. 2), через который вода поступает из скважины, и напорный (поз. 3), соединенный с точкой разбора.

Вместо поршня, основную роль в данном случае играет крыльчатка – два противоположно расположенных крыла, радиально перемещающихся в определённом диапазоне относительно центрально оси. Перемещение осуществляется за счёт приложения мускульных усилий человека на рукоятку (поз. 5), жестко связанную с крыльями центральным штоком-осью.

Снизу расположена перемычка (поз. 6), которая делит нижнюю полость надвое. На крыльях установлены клапаны (поз. 7), и аналогичные, но работающие в противоход им, стоят на входе в нижнюю камеру (поз. 8).

Таким образом, крыльчатка и нижняя перемычка делят полость насоса на три отсека. Верхний («А») – напорный, и он имеет неизменный объем при любом положении крыльчатки. Нижние («В» и «С») – всасывающие. Перемещение рукоятки и, соответственно, крыльчатки, попеременно изменяет их объем и, соответственно, создает чередование областей разрежения и повышенного давления. Система клапанов сконфигурирована так, что обеспечивает перемещение воды только в одном направлении – от заборного (всасывающего) патрубка к выходному (напорному). Любое перемещение рабочей рукоятки соответствует определённому объему перекачиваемой жидкости.

Такие насосы могут использоваться даже для перекачки достаточно вязких жидкостей, но не любят загрязненной воды. Для чистой неглубокой скважины — это вполне приемлемый вариант, особенно если скважина оборудуется, скажем, в подвальном помещении, где на первый план могут выйти требования компактности насосного оборудования. Достоинство – вода поступает практически непрерывным потоком, вне зависимости от направления движения рабочей рукоятки. Недостаток – у подобных насосов, как правило, очень невысокий КПД.

  • Мембранный ручной насос

Еще один тип, который можно встретить в условиях домашнего хозяйства для забора воды из скважины – это мембранный насос. Все изделия такого типа также выделяются совей характерной формой – круглый корпус с расположенной над ним рабочей рукояткой.

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

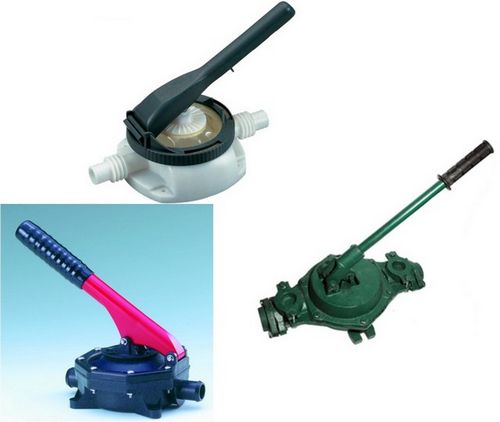

Характерная форма мембранных ручных насосов.

Выполняться они могут из металла (чугуна) либо даже из пластика. Многие модели рассчитаны на размещение на стене – они оснащены опорной площадкой с проушинами для крепежных элементов.

Принцип работы такого насоса – несложен, и хорошо понятен из расположенной ниже схемы.

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

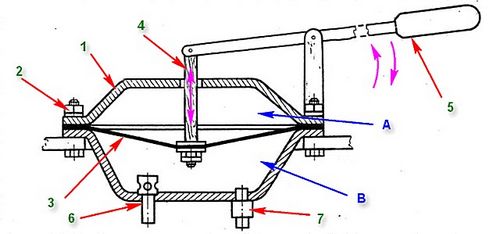

Схема устройства и принцип действия ручного мембранного насоса

Корпус насоса (поз. 1) состоит из двух половинок, которые скреплены специальным винтовым соединением (поз. 2). Между двумя половинами корпуса установлена эластичная мембрана (поз. 3).

Мембрана делит внутреннюю полость насоса на две камеры – воздушную (поз. «А»), которая в принципе не участвует в работе помпы и не является герметичной, и водяную (поз. «В»).

По центру мембрана связана со штоком (поз. 4), который, в свою очередь, соединен с рабочей рычажной рукояткой (поз. 5).

В нижней водяной камере «В» установлены два работающих в противофазе клапана. Один из них впускной (поз. 6) стоит на всасывающей трубе, второй, выпускной (поз. 7) – на напорной.

Перемещение рукоятки вниз вызывает поднятие штока, который тянет за собой эластичную мембрану. Под ней образуется область разрежения, и вода через открывающийся впускной клапан заполняет полость камеры «В». Выпускной клапан в этой фазе закрыт.

При подъеме рукоятки шток опускается, и в рабочей полости насоса создается повышенное давление. Входной клапан закрывается, и у воды остается единственный выход – через открывающийся выпускной клапан в напорную трубу.

Насосы такого типа позволяют создан всасывающее разрежение для подъёма воды с глубины в лучшем случае до 6 метров – большего от них ждать не приходится. Слабым местом всегда является мембрана – она быстро снашивается, со временем может потерять эластичность, и любой, даже небольшой ее порыв приводит к потере производительности, протеканию воды через корпус, а затем – и к полному выходу насоса из строя. Правда, и ремонтопригодность таких насосов – очень неплохая. Если есть запасная мембрана, то произвести ее замену – не составит особого труда.

Тем не менее, особого распространения именно для целей водоснабжения подобные насосы не получили. Более широко они применяются в технических целях, например, для перекачки ГСМ или других жидких продуктов из одной емкости в другую.

На что ориентироваться при выборе ручного насоса?

Если в ручном насосе появилась насущная необходимость, то следует знать, как правильно подойти к выбору оптимальной модели.

  • В первую очередь, сравниваются параметры скважины (глубина залегания водоносного слоя) и параметры предлагаемых в продаже насосов. Как уже говорилось, большинство ручных моделей способно работать с источниками, расположенными на лбине не ниже 6 ÷ 8, редко – 10 метров. Если залегание более глубокое – то здесь альтернативы нет: придется предусматривать установку только штангового насоса.
  • Важно знать производительность насоса – какое количество воды он способен прокачать за цикл (или за единицу времени – минуту, при интенсивной нагрузке))
  • Следующий параметр планируемой (или имеющейся) скважины – диаметр обсадной трубы, также влияет на выбор насоса. Если труба имеет условный проход 4 дюйма (100 мм) и более – никаких проблем нет, и можно приобретать любой насос. Но в том случае, когда обсадка более узкая, штанговый насос уже может не подойти – просто его рабочий помповый узел невозможно будет опустить в толщу воды.
  • Необходимо знать степень загрязнённости воды из скважины – обычно в паспортных характеристиках насоса указывается допустимый уровень, с которым оборудование способно работать.
  • Наверное, будет нелишним оценить удобство работы с насосом. При этом необходимо иметь в виду, что в числе пользователей могут оказаться люди в почтенном возрасте или дети – хватит ли их усилий для того, чтобы набрать хотя бы небольшой объем воды.
  • Необходимо продумать, как будет устанавливаться насос – какие у конкретной модели имеются установочные платформы или посадочные отверстия, кронштейны или проушины и т.п. Немаловажно знать и массу приобретаемого прибора, чтобы заранее предусмотреть возможные способы его монтажа – будет ли это металлическая сварная рама, забетонированная площадка, фланцевое соединение к выходящей из земли обсадной трубе, настенное крепление или же просто какой-то облегченный вариант для сезонного использования.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

Различные варианты установки поршневого ручного насоса на скважину

  • Исходя из предполагаемых условий эксплуатации можно определиться и конструктивными особенностями изделия. Так, для установки только лишь на летний период можно приобрести облегченный пластиковый вариант. Если предполагается стационарная установка, то выбор делается в пользу чугуна или нержавеющей стали. Кроме того, для временного пользования следует приобретать модель, которую несложно своими силами быстро установить и демонтировать.
  • Наконец, для многих хозяев определяющим фактором является еще и внешняя декоративность насоса – об этом уже упоминалось в статье. Конечно, приобретение насоса, способного украсить участок, повлечет куда более серьезные денежные затраты.

Значение создаваемого насосом напора очень часто не оценивается – такие устройства, как правило, не предназначены для перекачивания воды по внешним трубопроводам. Вода из них чаще всего набирается в подставленные емкости.

Краткий обзор моделей ручных насосов для скважин

Ниже в таблице будут приведены характеристики нескольких популярных моделей, которые можно отыскать в ассортименте наших магазинов.

Наименование модели Иллюстрация Краткое описание модели Средняя цена

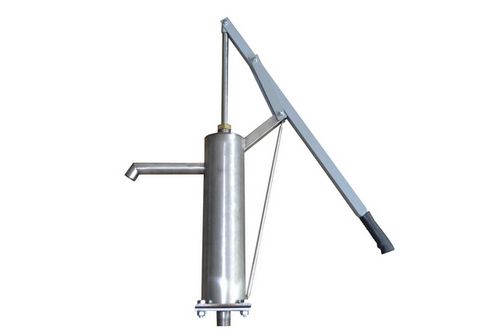

Ручной насос «Дачный»
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Очень популярная модель среди владельцев собственных участков.
Поршневого типа.
Корпус из нержавеющей стали.
Высота с полностью поднятым штоком – 750 мм.
Высота излива над уровнем крепления – 330 мм.
Внешний диаметр цилиндра – 125 мм.
Обеспечивает подъем воды из колодцев и скважин с расположением зеркала на глубине до 8 метров.
Опорная платформа с крепежными отверстиями 10 мм.
Диаметр всасывающего патрубка – 1 дюйм.
Производительность за 1 цикл – 1,25 литра.
Гарантированный срок службы уплотнения поршня – 3 года.
Масса – 5,9 кг.
5900 руб.
Насос для скважин «НР-3М»
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Недорогой ручной насос со средними эксплуатационными показателями.
Цилиндр и поршень – ударопрочный полимер. Клапаны и уплотнения – резина. Остальные детали — загрунтованная сталь.
Производительность за полный цикл – 1,5 литра.
Обеспечивает подъем с глубины 2 метра, а при установке на нижнем конце всасывающей трубы обратного клапана – до 5 метров.
Диаметр соединительных патрубков, входного и выходного – G 3/4, или, в другом варианте – штуцеры под 20 мм шланг.
Габариты насоса – высота – 350 мм, внешний диаметр цилиндра – 150 мм.
Масса – 4,6 кг.
2500 руб.
Насос для скважин «РН-01 НЖ»
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Ручной насос в корпусе из нержавеющей стали.
Ручка и держатель рычага – грунтованная и окрашенная сталь.  Обратный клапан – латунь.
Позволяет поднимать воду с глубины до 5÷6 метров, а с установкой обратного клапана на конце всасывающего патрубка – до 9 м.
Производительность – 1,0 литр за рабочий цикл.
Диаметр патрубков – G1.
Снизу возможно фланцевое соединение со всасывающей трубой.
Высота – 1000 мм, наружный диаметр цилиндра – 150 мм. Масса – 8 кг.
В комплект входит запасное поршневое кольцо.
6500 руб.
Насос скважинный ручной типа «BSD»
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Ручной скважинный насос в чугунном исполнении.
Характерная особенность – открытый излив в виде желоба.
Высота подъема воды – до 6 метров, а с установкой обратного клапана внизу всасывающего трубопровода – до 9 метров.
Производительность – 0,5 литра за рабочий цикл.
Установочная платформа имеет боковое окно, что позволяет подводить всасывающую трубу сбоку.
Патрубок для подключения всасывающей трубы - G1¼ .
Габариты насоса – 390 × 240 × 200 мм.
Высота излива над плоскостью установки – 200 мм.
Диаметр крепежных отверстий – 7 мм.
Масса – 7 кг.
3200 руб
Насос ручной типа «BSB-75»
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Чугунный скважинный поршневой насос, состоящий из, собственно, насоса, и основания, позволяющего разместить рабочие органы на удобной высоте.
Высота подъёма воды – 6 метров, а с обратным клапаном на конце всасывающей трубы – до 9 метров.
Производительность – 0,8 литра за рабочий цикл.
Присоединительный размер всасывающего патрубка - G1¼.
Высота насоса, собранного с основанием – 1320 мм, с высотой излива над плоскостью крепления – 930 мм.
Масса – 31 кг.
6800 руб.
Ручной насос для скважин типа «BSK»
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Чугунный насос с декоративным оформлением художественным рельефным литьем.
Становится не только источником воды, но и украшением участка.
Высота подъема – 6 / 9 (с обратным клапаном) метров.
Производительность – до 30 литров в минуту.
Присоединительный размер всасывающего патрубка - G1¼.
Габариты насоса - 600×240×160 мм.
Высота излива над плоскостью установки – 230 мм. Диаметр отверстий под крепление – 10 мм.
Масса насоса – 15 кг.
6400 руб.
Ручной насос типа «BSM»
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Самый крупный из представленных в продаже образцов ручных скважинных поршневых насосов – имеет дополнительное чугунное основание.
Крепление к подготовленной площадке – опорный фланец с отверстиями 10 мм.
Присоединительный размер всасывающего патрубка - G1¼.
Высота подъема воды – 6 или 9 м (с обратным клапаном).
Производительность – 0,8 литра за рабочий цикл.
Высота в собранном состоянии - 1560 мм. Высота излива над основанием – 1010 мм.
Масса насоса в собранном виде – 33 кг.
Удобная эргономичная рукоятка.
Художественное литье корпуса.
14800 руб.
Ручной штанговый насос «НР-4-16»
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Ручной насос для скважин, позволяющий поднимать воду с глубины до 16 метров.
Минимальный диаметр обсадной трубы – 100 мм.
В комплект входят по 8 штук двухметровых соединительных труб и штанг для наращивания глубины погружения.
Производительность насоса – 1 литр за рабочий цикл.
Общие габариты – 17560 × 230 × 1430 мм.
Масса в сборе – 127 кг.
Крепление – к оголовку скважины диаметром 150 или 160 мм, с фиксацией на болты.
27600 руб.
Ручной насос «РК-2»
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Ручной насос крыльчатого типа.
Чугунный корпус, стальная рабочая рукоятка.
Максимальная высота подъема воды – до 7 метров с использованием обратного клапана на всасывающем трубопроводе.
Производительность – 0,4 литра за двойной ход рукоятки.
Присоединение – муфтовое или фланцевое, 1 дюйм.
Габариты (с учетом рукоятки) - 210×210×500 мм.
Масса – 8,5 кг.
Имеются проушины для настенного размещения.
5500 руб.
Ручной мембранный насос «D40»
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Насос мембранного типа, самовсасывающий.
Максимальная высота подъема воды – до 6 метров.
Производительность – до 50 литров в минуту.
Корпус и патрубки – чугун, мембрана и детали клапанов – маслобензостойкая резина.
Шариковые клапаны, стойкие к износу и имеющие свойство самоочищаться.
Рабочее положение насоса – вертикальное, рукояткой вниз.
Для крепления к вертикальным поверхностям предусмотрены проушины на корпусе.
Габариты - 250×250×650 мм.
Масса – 13,5 кг.
Рекомендуется при покупке сразу доополнительно приобрести сменные мембрану и клапаны.
7200 руб.
Сменная мембрана – 1500 руб.
Шариковый клапан в сборе – 500 руб.

Как обустраивается скважина для ручного насоса

Данную публикацию было бы логично завершить рассмотрением вопроса, на какую скважину чаще всего устанавливаются ручные насосы для воды.

Очень распространенная ситуация, когда полученный под частное строительство участок не имеет пока никаких коммуникаций, а естественный водоем расположен слишком далеко, чтобы можно было организовать подачу воды из него. А ведь вода нужна не только для питья или мытья – небольшой запас для этих целей еще вполне возможно брать с собой. Но ведь вода – это в определённом смысле слова ещё и «стройматериал», так как многие строительные операции предполагают ее использование в том или ином качестве.

Самое разумное решение – постараться организовать на своем участке «абиссинскую» скважину. Если это удастся, то проблема воды будет снята полностью – хорошая «абиссинка» удовлетворит строительные, а затем, после заселения – и многие бытовые или агротехнические потребности.

В чем ее смысл? Если посмотреть на схемы разреза грунтовых слоев, то часто можно увидеть такую картину:

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

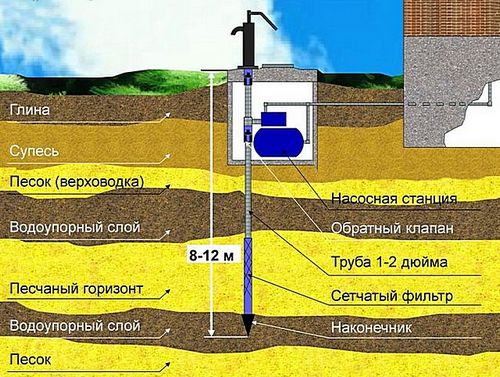

Принцип устройства «абиссинской» скважины

Под слоем плодородной почвы обычно располагается глиняный слой. «Этажом ниже» — супесь, а под ней слой песка, насыщенного водой — верховодка. Это — первый водяной горизонт, но для полезного применения он непригоден. Во-первых, вода здесь сильно насыщена органикой и иными загрязнениями, попадающими на почву, а во-вторых этот слой – крайне нестабильный, и сильно зависит и от времени года, и от устоявшейся погоды.

Ниже, под ним – водоупорный глиняный слой, а вот если пройти его, то высока вероятность попасть в горизонт водоносного песка, располагающегося на глубине порядка 5 – 8 метров.. Вода в нем – уже прошедшая качественную природную фильтрацию, и, как правило, вполне пригодная для самого разного применения.

Если этот слой – достаточно толстый, хорошо насыщен водой, то можно погрузить в него тонкую трубу с перфорированными стенками, прикрытыми фильтрующей сеткой, чтобы канал не забивался песком. Вода будет проникать в полость трубы, а оттуда ее уже можно выкачивать тем же ручным скважинным насосом.

Основным элементом «абиссинского» колодца является так называемая «игла». Это – отрезок трубы длиной порядка 1200 мм, с просверленными в стенках отверстыми, которые закрыты тонкой металлической стекой (оцинкованной или из нержавеющей стали).  На конце иглы приварен конусообразный наконечник, выточенный из прочного металла – он необходим для вбивания иглы в пробуренную скважину.

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

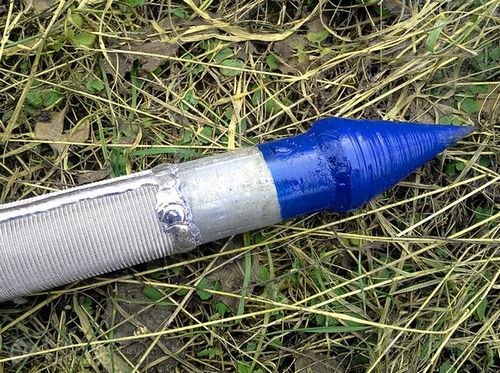

Основной элемент «абиссинской» скважины – «игла» с металлическим сетчатым фильтром тонкого плетения и острым наконечником.

Вбиваемая игла постепенно наращивается «запаковкой» сверху отрезков труб того же диаметра и забивается на необходимую глубину. Сверху, к выступающей наружи части трубы, после проведения необходимых «пусконаладочных» операций, можно подключать насос – ручной или даже поверхностный электрический.

В продаже можно найти комплекты для «абиссинских» скважин, различной общей длины, диаметром в 1, 1 ¼ или 1 ½ дюйма.

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

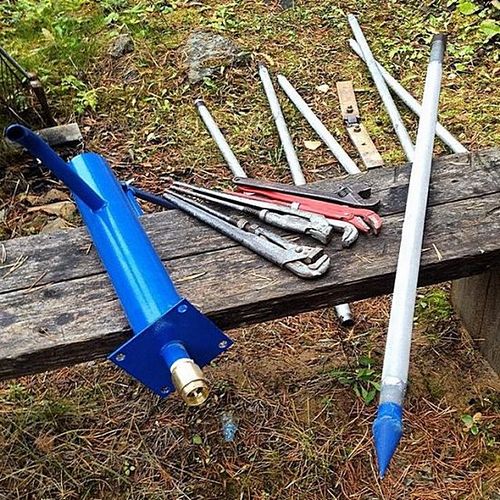

Комплект для «абиссинки», в который предусмотрительный хозяин сразу включил и ручной скважинный насос. Хорошо виден обратный клапан на всасывающем патрубке насоса.

Вероятность попасть на качественный песчаный водоносный слой неглубокого залегания – чрезвычайно велика. Кстати, даже свое название эта технология получила оттого, что подобным методом снабжались водой экспедиционные войска в Абиссинии (Эфиопии). И это в условиях жаркого, практически полупустынного климата!

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Как найти оптимальное место для колодца или скважины?

На помощь в поиске водоносного слоя приходят специальные народные приметы и методики, анализ явных и скрытых признаков близкого залегания воды. Подробнее об этом можно узнать, прочитав статью нашего портала, посвященную самостоятельному выкапыванию колодца.

Схема создания «абиссинской» скважины, в принципе, несложна и проверена, но главная загвоздка – пробурить скважину, добраться до водоносного песчаного горизонта. Без специального оборудования сделать это – практически нереально. Лучше за такое дело не браться самостоятельно, а пригласить бригаду мастеров, имеющих специальную компактную буровую установку и обладающих соответствующим опытом работы. Тем более что при бурении необходимо по определенным признакам убедиться, что попался полноценный водоносный слой, а без практики в этом вопросе – немудрено допустить ошибку и загубить приобретенный комплект.

Для примера – процесс создания «абиссинской скважины»:

Иллюстрация Краткое описание выполняемой операции
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

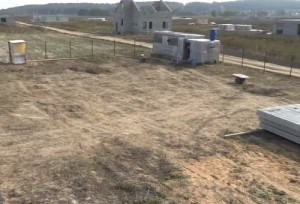

Типичная картина – территория под застройку, без каких бы то ни было «благ цивилизации».
Когда-нибудь здесь будет оживленный поселок, а пока нет ни воды, ни электричества.
Без воды строить тяжело, поэтому принято решение обустроить «абиссинскую» скважину.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

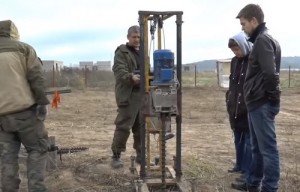

Обычное оснащение бригады – компактная бурильная установка.
Конструкция может несколько различаться, но обычно это станина с двумя вертикальными направляющими, по которым перемещается суппорт с электроприводом и редуктором.
В редуктор вставляется и фиксируется штифтом бур длиной 1 метр – и начинается бурение.
Электропитание обеспечивает мобильный бензиновый генератор.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

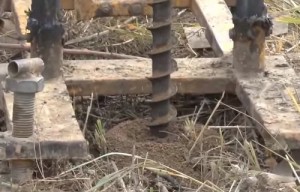

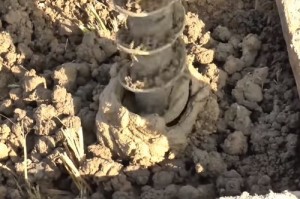

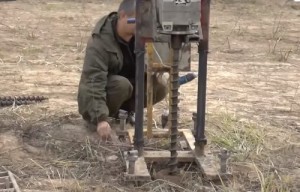

Бур постепенно «вгрызается» в грунт.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

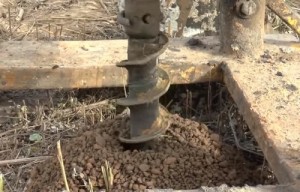

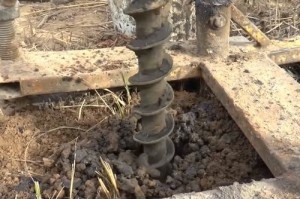

По поднимаемой наверх шнеком породе можно судить о прохождении грунтовых слоев.
Вначале – это плодородная почва
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Бур углубился почти на метр.
Проходит через слой суглинка и глины.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Бур почти полностью ушел в землю, и пора его наращивать.

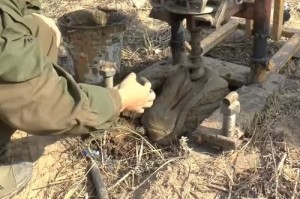

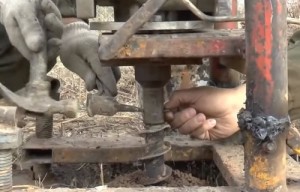

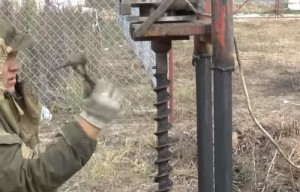

Вначале выбивается штифт, фиксирующий бур в муфте редуктора.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

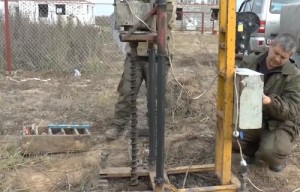

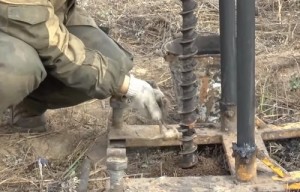

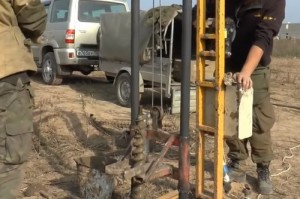

Суппорт установки поднимается вверх, и в нижний бур вставляется новая секция.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

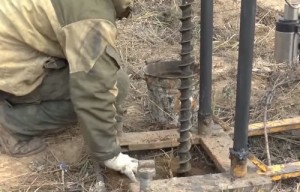

Соединение обеспечивается специальным фиксатором-скобой.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Затем суппорт аккуратно опускается, чтобы муфта редуктора оделась на установленный бур.
Соединение фиксируется штифтом.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Далее, продолжается процесс бурения. Все звенья имеют стандартную длину – 1 метр, и это очень удобно с той точки зрения, что наглядно видно, какой глубины достигло бурение.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Накапливающаяся выбираемая порода регулярно убирается в сторону
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Бурение продолжается в том же порядке – с постепенным наращиванием общей длины бура.
По мере углубления начнут проявляться первые признаки воды.
Вначале они будут практически незаметными – лишь комочки слегка увлажненной глины.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

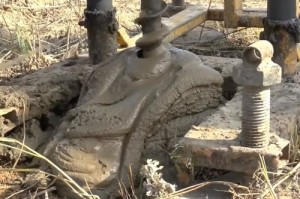

На глубине около 5 метров признаки становятся более явственными – наверх начинает выходить разжиженная светлая глина.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Чем глубже – тем жиже, и скоро уже выбранную жидкую породу приходится вычерпывать ковшиком
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Еще метр – и жижа уже буквально течет потоком: это явно начинается водоносный слой.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Мастер в это время постоянно проверяет на ощупь выходящую пульпу.
Важно уловить, когда в ней не останется признаков глины, а пойдет чистый мелкий песок.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Наконец, мастер удовлетворен результатом.
Количество использованных для проходки буров точно говорит ему о глубине скважины – это будет необходимо для дальнейших операций.
А пока необходимо аккуратно извлечь буры из скважины.
С суппорта снимается электропривод с редуктором. Теперь перемещение по направляющим вверх будет использоваться для постепенного вытягивания бура.

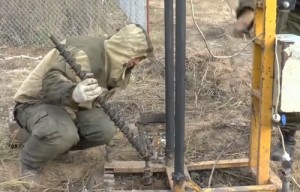

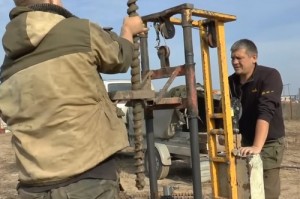

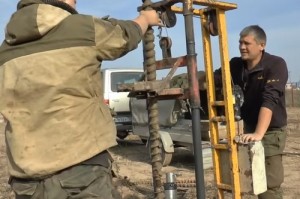

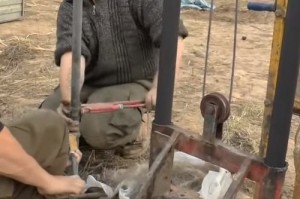

Бур стопорят специальной скобой, и перемещая суппорт вверх вытягивают на одну секцию.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Секция отделяется от расположенной ниже – и убирается в сторону.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Суппорт опускается вниз, зацепляется очередная секция – и так далее, пока не будут извлечены все, до самого нижнего бура.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

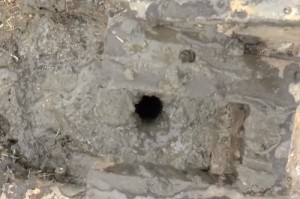

Вот она, скважина, правда, пока это только дырка в земле.

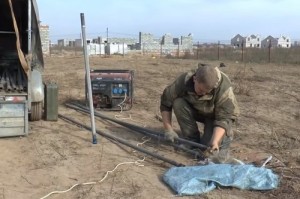

Буровая установка аккуратно убирается в сторону – она свою роль уже выполнила.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Можно переходить к обсадке.

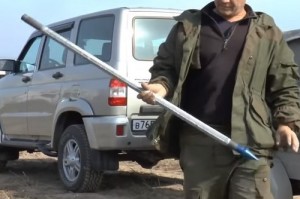

Для начала готовится «игла».
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Она тщательно «запаковывается» с трубами, с использованием муфт.

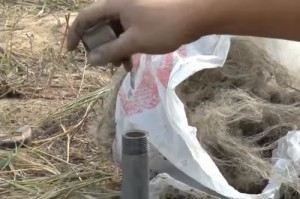

Для обеспечения надежности соединения использовать лучше льняную паклю и пасту «Unipac».
Можно сразу собрать «колонну» из иглы и 5 ÷ 6 метров трубы. Как правило, такой участок входит в скважину «со свистом», без особых усилий.
Единственная сложность – придать ему вначале вертикальное положение, но в несколько рук – это выполнимо.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Вот он, конец обсадки, выступающий на поверхности.
Но по глубине скважины трубу необходимо опустить еще примерно на полтора метра.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Сверху запаковывается еще один полутораметровый отрезок трубы.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

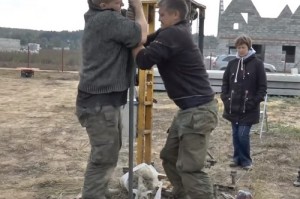

Насколько это возможно, он просаживается вниз усилием работников.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

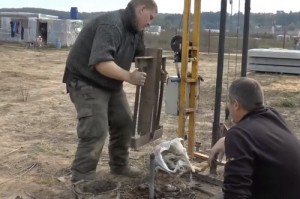

Последний участок заглубления всегда приходится забивать силой, с использованием бабки или других приспособлений – у мастеров на этот счет есть свои методики.
При забивании наконечник иглы войдет в плотный грунт и надежно зафиксирует обсадку в скважине.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
При забивании очень важно не повредить резьбовой участок трубы на конце.
Используются разные приспособления, а в данном случае на конец была накручена специальная муфта, принимавшая удары на себя, оставляя резьбу в неприкосновенности.
По сути – вот она, готовая скважина.
Но пока от нее еще мало толку – в скважину необходимо «вдохнуть жизнь, то есть прокачать ее, добившись устойчивой подачи воды наверх.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Лучше всего это делать с помощью самовсасывающего поверхностного насоса.

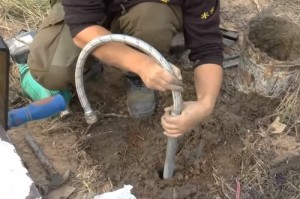

На трубу навинчивается напорный рукав – он на данной стадии будет присоединен к напорному патрубку насоса.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

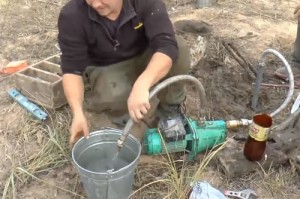

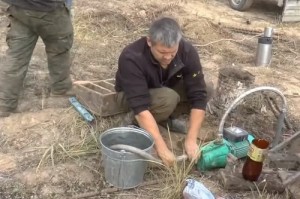

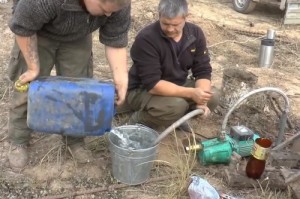

Второй рукав насоса, всасывающий, опускается в ведро, которое наполняется водой.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

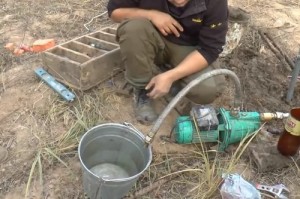

Сейчас стоит задача – закачать в скважину добрую порцию воды, чтобы затем, при ее выкачивании, вызвать эффект самозаполнения иглы водой из окружающего водоносного песка.
Вода из ведра (в зависимости от глубины – может потребоваться и больше) полностью перекачивается в скважину.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Далее, идет переключение шлангов. Всасывающий накручивается на оголовок трубы, а напорный – временно направляется в ведро.
Насос включают, и поначалу из шлага идет чистая вода.
Радоваться рано – это просто выкачана ранее залитая вода.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Как правило, после этого наступает томительная пауза: насос работает, но из шланга ничего не выходит.
«Момент истины» - заработает или нет?
Должно заработать!
После нескольких «плевков», из шланга начинает выходить вода – поначалу она мутная и грязная.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Целесообразно на этой стадии переставить на насосе короткий напорный рукав на длинный шланг.
Прокачивать скважину придется довольно долго, и нет никакой нужды разводить грязь около нее – лучше воду сливать подальше.

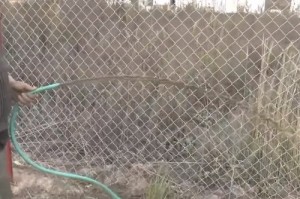

Вначале поток воды выглядит, надо сказать, несколько пугающе – настолько он мутный.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Но скважина работает – и это главное.

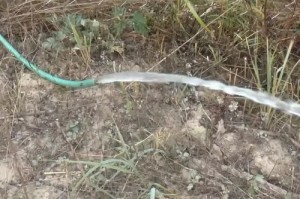

Постепенно грязь вокруг иглы вымывается наверх, и поток воды начинает светлеть.
Еще подождать – и он вообще станет чистым, то есть скважина готова для дальнейшего использования.
Ручной насос для воды из скважины - разновидности, устройство, основные правила применения
Победа!
Бесперебойный источник чистой волы на участке получен!

Теперь уже совсем просто. Осталось лишь на резьбовой оголовок трубы присоединить скважинный ручной насос, не забыв поставить между ними обратный клапан. Если в воде есть острая необходимость, то можно установить насос на скорую руку, непосредственно присоединив к трубе и поставив на временные подпорки или сваренную подставку.

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

Насос явно устанавливался на «свежезапущенную» скважину второпях

Со временем, конечно, хороший хозяин тщательно продумает стационарную установку насоса, с полной фиксацией выступающего участка трубы, с красивым и надежным постаментом. И лучше всего на этой стадии сразу предусмотреть ответвление и для поверхностного электрического  насоса (насосной станции).

Ручной насос для воды из скважины - разновидности, устройство, основные правила применения

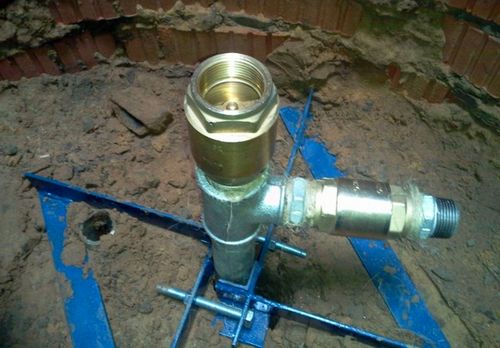

Установлена рама, жестко фиксирующая положение трубы «абиссинской» скважины, предусмотрено тройниковое разветвление на ручной насос и на электрическую насосную станцию.

Вот теперь будет достигнуто самое оптимальное решение: основная подача воды в жилой дом станет осуществляться насосной станцией. Ну а для садовых, хозяйственных работ, или в случаях проблем с подачей электроэнергии – вполне можно будет обойтись возможностями ручного скважинного насоса.

И в завершение публикации,  для тех, кто всегда старается все смастерить собственными силами, предлагаем интересный видеосюжет, в котором домашний мастер делится своим опытом изготовления ручного насоса для скважины.

Видео: опыт самостоятельного изготовления скважинного ручного насоса

Похожие статьи
