Садовые качели своими руками из металла — чертежи, размеры и пошаговые фотоинструкции

Рекомендации профессионалов

Чтобы качели для детей получились надежными, специалисты советуют придерживаться таких правил:

Чтобы создать более надежную конструкцию для качелей, рекомендуется использовать раму в форме буквы «А» или «Л». Это обеспечит равномерное распределение нагрузки на перекладину. Дополнительное укрепление качелей возможно с помощью поперечной перекладины в форме буквы «А», установленной с обеих сторон стоек.

Если вы задумываетесь о создании садовых качелей своими руками из металла, вы можете обратить внимание на чертежи и размеры для более точной реализации проекта.

Дополнительно усилить качели можно поперечной А-образной перекладиной по обеим сторонам стоек. Ее приваривают на уровне 1/3 длины столбов.

• Металлическая конструкция может быть переносной, если снизу ей сделать квадратный пояс-раму.
• А можно сделать качели и стационарными, если столбы забетонировать.

Для справки: П-образный каркас качели для детворы считается наименее безопасным.

Полезные советы

Чтобы качели доставляли удовольствие всем членам семьи, несколько советов помогут правильно создать конструкцию:

1. Если для подвешивания сиденья выбрана цепь, проверяют целостность всех звеньев. С проушинами их соединяют металлическими кольцами. Они имеют один разрез. Когда кольцом будут соединено звено цепи и проушина, разрез заваривают.
2. Спинку сиденья не желательно делать под прямым углом. Важно выдержать небольшой наклон или придать ей полукруглый изгиб.
3. Поликарбонат пропускает свет. При выборе цвета листа надо помнить, что созданная под крышей световая атмосфера может благоприятно или дискомфортно влиять на подсознание человека.

Перед началом изготовления игрового комплекса оптимально посетить парк, детские площадки. В этих местах можно опробовать на удобство разные варианты качелей, посмотреть их конструкцию. Наиболее удачный вариант проще скопировать, чем самостоятельно продумывать все узлы конструкции.

Необходимые материалы

Чтобы самостоятельно сделать качели из металла, мастеру нужно заготовить такие материалы:

• Трубы сечением от 50 см и более — 4 куска по 2,5 м (для ног), 5 отрезов по 2,2-2,4 м (4 на обвязку и 1 — на перекладину), а также 2 куска на устройство А-образных перемычек жесткости (по желанию мастера);
• Болты и гайки;
• Деревянные доски для изготовления сидушки;
• Цепи металлические для устройства подвеса;
• Стальные кольца-держатели для подвеса — 2 шт.;
• Пружины-крюки — 2 шт.;
• Резиновый шланг;
• Металлический профиль для сиденья;
• Металлические карабины или крюки — 4 шт. (для фиксации стульчика на цепях);
• Лак или краска антикоррозийные.

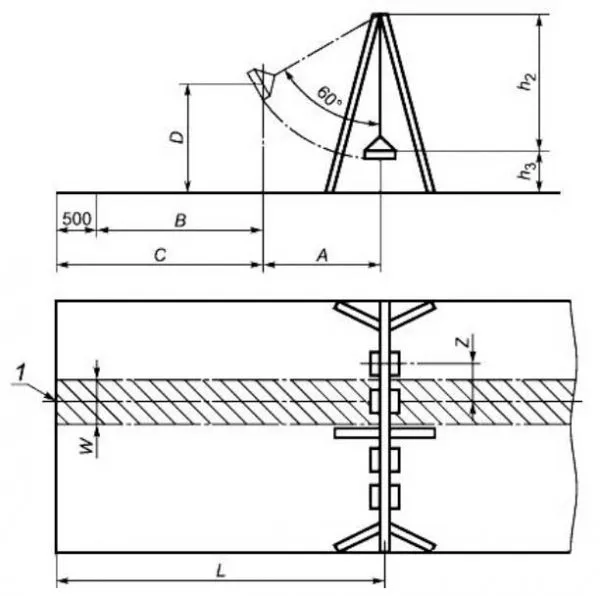

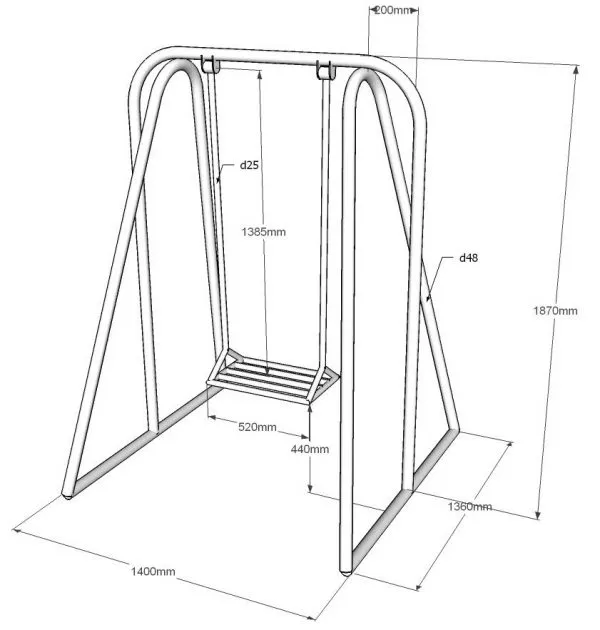

Важно: размеры на чертежах и фото приведены рекомендуемые, но мастер может несколько менять их в большую или меньшую стороны.

Что понадобится для изготовления качелей из профтруб

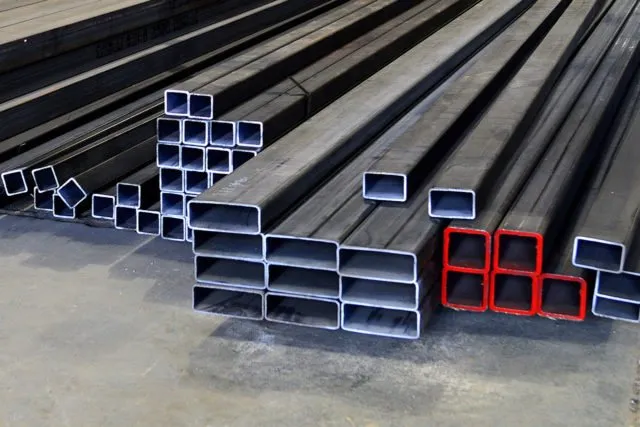

В первую очередь для каркаса качели понадобится профильная труба. Сечение выбирают с учетом предусмотренной нагрузки. Если каркас сварить из трубы сечением 40х40 мм и толщиной стенки 1 мм, то он выдержит до 200 кг. Качели для взрослых или с тяжелой скамейкой изготавливают своими руками из трубы сечением 70х70 мм и толщиной стенки 2 мм.

Тяги, перемычки, каркас навеса создают из трубы меньшего сечения: 15х15, 20х20 мм. Профиль для этих элементов необязательно брать квадратный. Подойдет прямоугольная труба.

Сиденье традиционно делают своими руками из дерева. Подойдет брус с размером стенок 50х50 или 50х40 мм, доска толщиной 20-25 мм. Иногда сиденья делают из пластиковых подоконников, автомобильных покрышек.

В зависимости от предполагаемой нагрузки, подготавливают подходящий подвижный узел: шарнир, пружина, карабины и другие приспособления.

Из инструментов нужна болгарка, сварочный аппарат, электродрель, рулетка и уровень. Может понадобиться молоток, пассатижи, пила по дереву, рубанок.

Инструмент

При изготовлении качелей для детей нужно запастись таким инструментом:

• Сварочный аппарат и нужное количество электродов;
• Наждак;
• Болгарка;
• Перфоратор;
• Рулетка;
• Бетономешалка;
• Цемент;
• Песок;
• Щебень;
• Ключ для затяжки гаек;
• Лопата или садовый бур;
• Кисти для покраски;
• Машинное масло.

Совет: все работы желательно выполнять в защитных рукавицах, поскольку срезы металла могут травмировать кожу рук.

Общее описание конструкции

Для качелей нужны опорные стойки, перекладина, сидение и конструкция крепления. Катаются на них по одному и по двое, и даже по несколько человек. Нужно это учитывать.

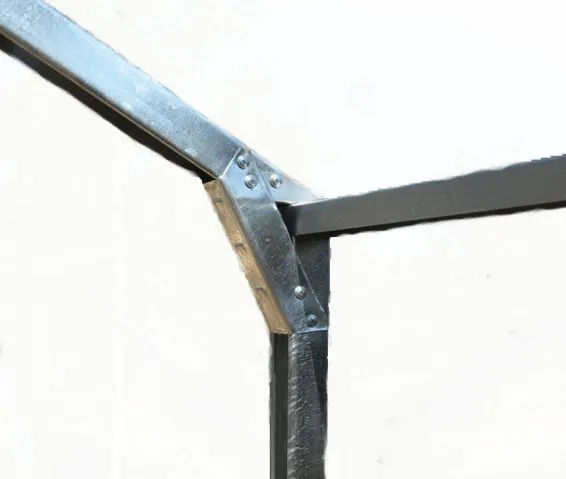

Опорные стойки можно изготавливать в разных вариантах соединяя между собой «ноги»:

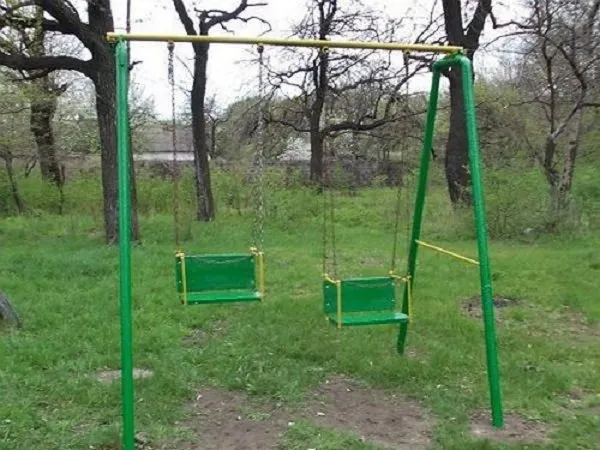

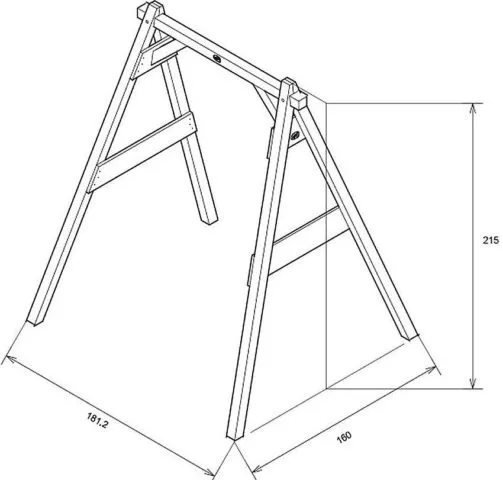

• Треугольные, напоминающие буквы «Л» или «А». Угол между ног – 30-40 град.

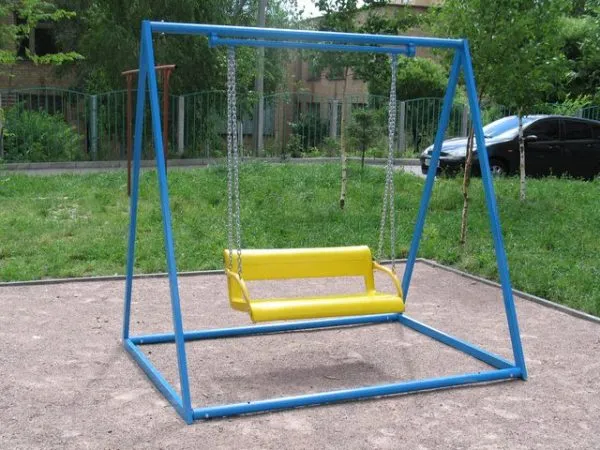

• «П» образные. Обязательны ребра жесткости и распорки.
• В виде буквы «Ж». Очень удобны для устройства тента или крыши.

Сидения можно изготовить любой формы и на разное число посадочных мест.

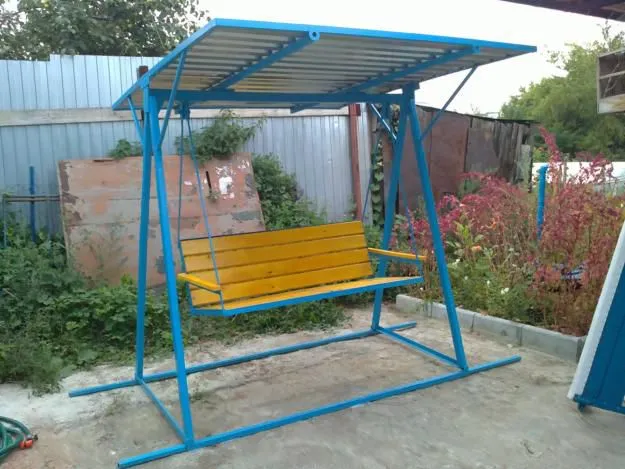

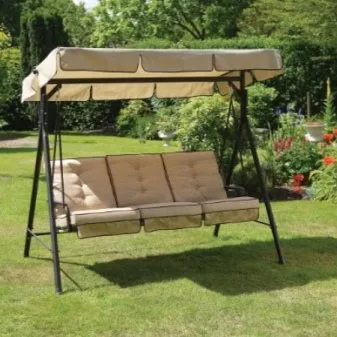

Предлагаем добавить к конструкции навес, чтобы ни солнце, ни дождь не мешали отдыху. Следует обратить внимание на его высоту, чтобы избежать удара головой при вставании с качелей.

Монтаж каркаса

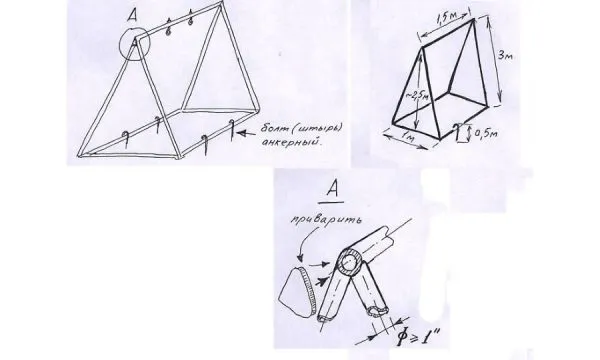

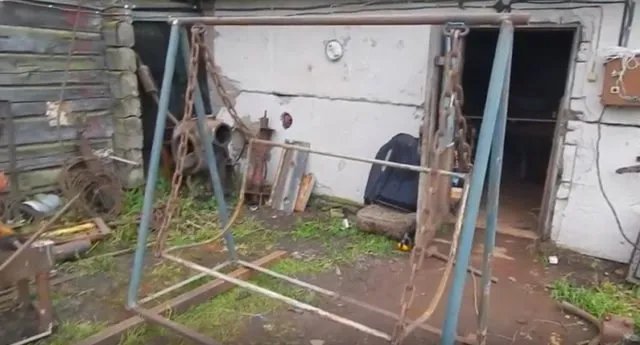

Выполнение работ своими руками начинают с устройства опорной конструкции. Поэтапно процесс выглядит так:

• Куски трубы отмеряют рулеткой, размечают и режут на нужные части.

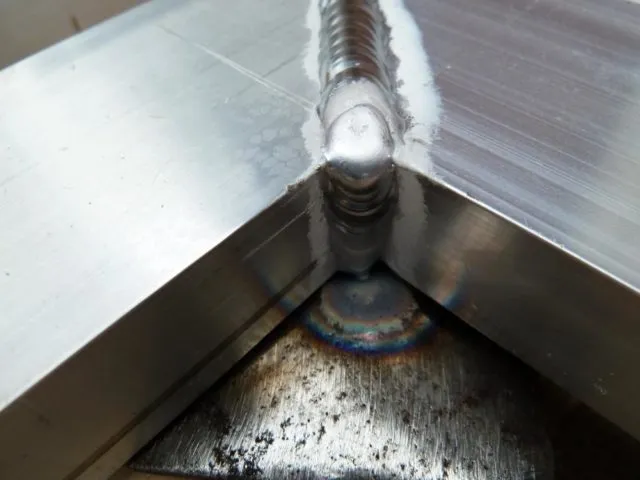

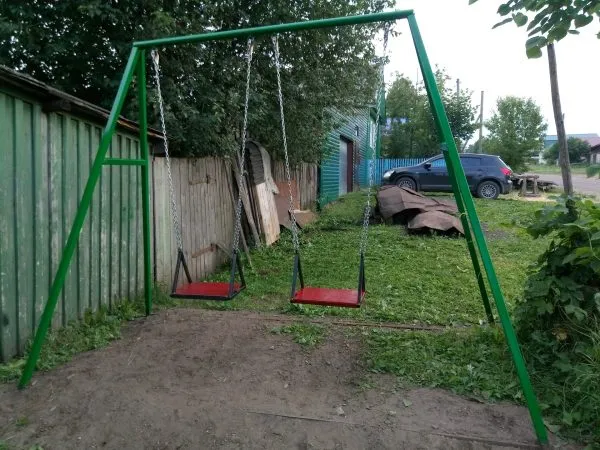

• Затем сваривают две Л-образные ноги так, чтобы расстояние в нижней части каждой из них было не менее 1,2 м. Чем оно больше, тем жестче и безопаснее будет рама.
• В местах сварки ног убирают лишние острые концы, оставшиеся от работы. Позже на это место будет устроена поперечная перекладина. Все выступающие заусенцы хорошо обрабатывают наждаком.
• Следующий шаг — устройство поперечной перекладины. Её приваривают в верхних точках Л-образных ног.
• Если мастер желает усилить раму, можно смонтировать и поперечные ребра жесткости на уровне 1 м от земли. Их приваривают по типу А-образной планки к каждой паре ног.

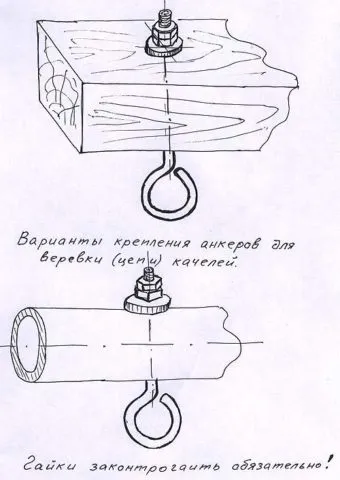

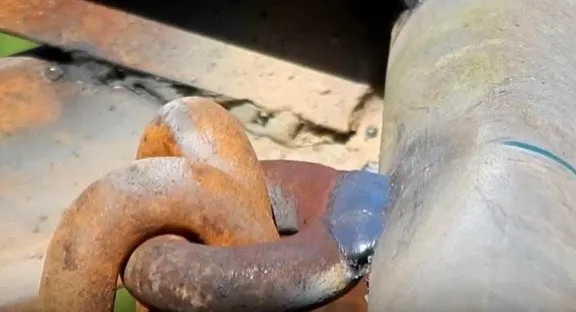

• К верхней поперечной перекладине приваривают два кольца держателя на расстоянии 60-70 см друг от друга. Разрыв между ними может быть и большим, но не меньшим. Важно, чтобы сиденье имело отступ от рамы с обеих сторон хотя бы по 40-50 см. Так ребенок не ударится о конструкцию во время качания.

Важно: сваренную раму обрабатывают антикоррозийными составами и красят яркой краской.

Возможно вам это понравится: Как построить беседку на даче своими руками

Плюсы и минусы качелей из профильной трубы

Положительные черты развлекательного комплекса из профильной металлической трубы можно долго перечислять. Основными плюсами считаются:

1. Обычно опорой качели выступает устойчивый косяк, состоящий из четырех профильных стальных труб. Конструкция способна выдержать вес до 280 кг и больше. Параметр зависит от сечения использованных профильных металлических труб.
2. Большой вес конструкции можно отнести к преимуществам. Качели устойчивее во время использования. Они выдержат сильный ураган. Профильную конструкцию не деформирует сошедшая с крыши снежная лавина.
3. Собранные своими руками из профильной трубы уличные качели отличаются аккуратным видом. При добавлении элементов ковки развлекательный комплекс станет частью украшения ландшафта двора.
4. Отличным показателем металла является устойчивость ко всем природным явлениям. Качели круглогодично стоят под дождем, снегом, солнцем, градом и с ними ничего не случается.

Из основных минусов выделяют сложность изготовления своими руками. Для сборки профильной качели понадобится сварочный опыт и аппарат для сварки. Иногда конструкцию делают разборную на болтовом соединении. Однако некоторые узлы все же требуют проведения сварочных работ.

Кроме преимущества, большой вес можно причислить к минусам. Тяжелые качели трудно переставлять на другое место. Такие металлические игровые комплексы обычно делают своими руками стационарного типа.

Установка каркаса

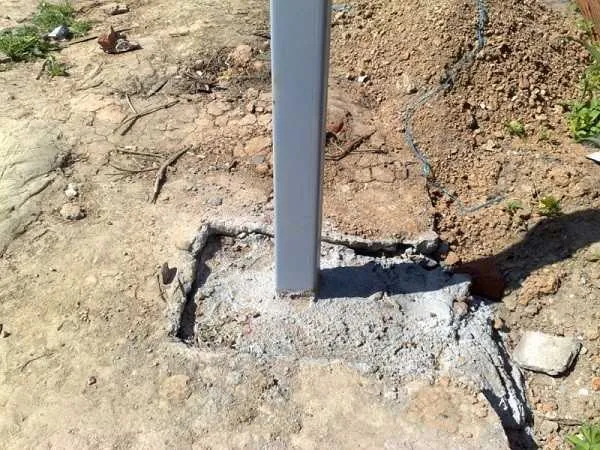

Если планируется делать стационарные качели для ребенка, то ноги конструкции нужно забетонировать. Для этого на земле делают разметку по точкам расположения опор. Буром или лопатой выбирают грунт на 60 см. Дно ям уплотняют и насыпают туда песчаную подушку. Её толщина 5-7 см. Песок также хорошо трамбуют.

После этого качели устанавливают в ямы, загружают туда немного бута.

Замешивают раствор из цемента, песка и щебня в соотношении 1:3:6. Смесь доводят водой до консистенции в меру густой сметаны.

Раствор заливают в ямы, контролируя ровность рамы.

Для справки: бетон сохнет примерно 3-4 дня.

Декорирование и уход за металлическими качелями

Для того чтобы качели из труб, которые вы сделали своими руками, прослужили как можно дольше, рекомендуем предварительно задекорировать их и после раз в полгода-год подкрашивать специальной краской по металлу.

Вот чем ещё можно покрывать металл:

• растворитель для ржавчины;
• краска-эмаль по металлу;
• грунт для обработки поверхностей;
• краска с добавлением порошка металла (желтого цвета).

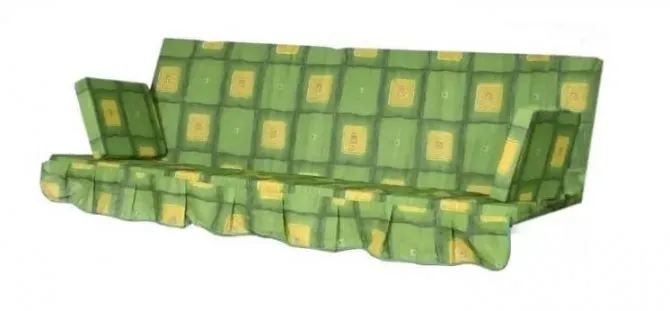

1. Сшейте чехлы для сиденья. Для них подойдет плотная ткань, которая не боится контакта с влагой.
2. Распишите боковые стойки узорами или рисунками. Для этого понадобится трафарет с узорами или фигурками, краска для металла и кисточка (или губка). Приложите трафарет к стенкам. Возьмите губку и смочите краской. Промокните трафарет и уберите его. Повторите процедуру несколько раз.
3. Украсьте площадку рядом с самодельными качелями из железа для улицы. Посадите цветы, постройте небольшой декоративный забор, расставьте скульптуры.

Монтаж сиденья

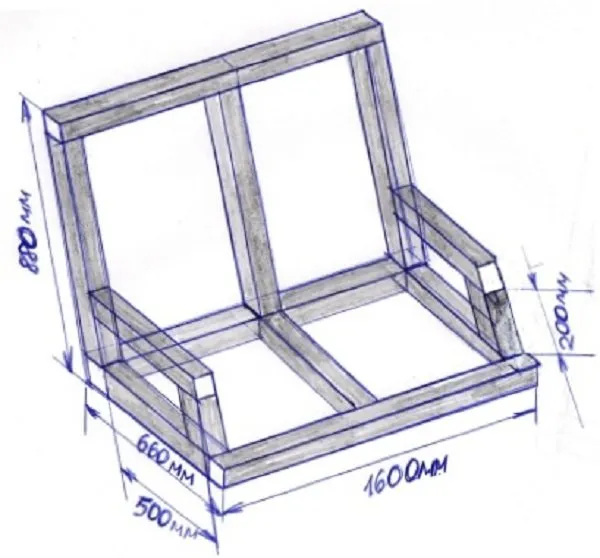

Его варят из металлического профиля под углом 90 градусов. Габариты сидушки мастер рассчитывает под малыша. Но они не должны быть меньше чем 60 см в ширину и 50 см в глубину. Высота спинки — от 30 см и более. Можно предусмотреть и подлокотники для малыша. Так качаться будет удобнее.

Далее процесс выглядит так:

• К раме в зоне подлокотников приваривают по два кольца под цепи.
• Сваренное сиденье обрабатывают наждаком, удаляя острые металлические заусенцы. Они могут травмировать кроху.

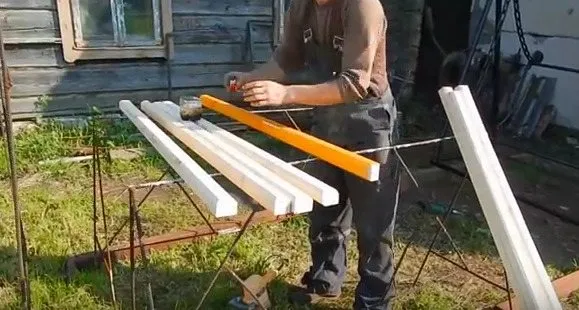

• Следующий этап – подготовка деревянных планок для сидушки и спинки. Их количество высчитывают по общей глубине сиденья и высоте спинки, разделенные на ширину деревянной планки. Дерево режут на части, хорошо шлифуют со всех сторон.
• В раме сиденья делают отверстия под болты/винты с округлой шляпкой. Такие же формируют и на дощечках.
• Затем заготовки крепят к сваренному каркасу, хорошо затягивая гайки с тыльной стороны.
• Металл следует также обработать антикоррозийным составом и покрасить. Дерево покрывают лаком или любым ярким красящим средством.
• Финальный этап сборки конструкции — устройство цепей. Их длину отмеряют так, чтобы сиденье висело в50-70 см от земли. Цепь (2 отрезка) крепят к кольцам сиденья. А в верхней части навешивают на пружинные крюки-амортизаторы. Их предварительно смазывают машинным маслом.

Совет: чтобы ребенок не поранил пальчики в звеньях цепочки, на нее перед устройством подвеса можно надеть отрезки резинового шланга или любого похожего материала.

Возможно вам это понравится: Как построить летний душ для дачи самостоятельно

Как сделать садовые качели из профильной трубы своими руками

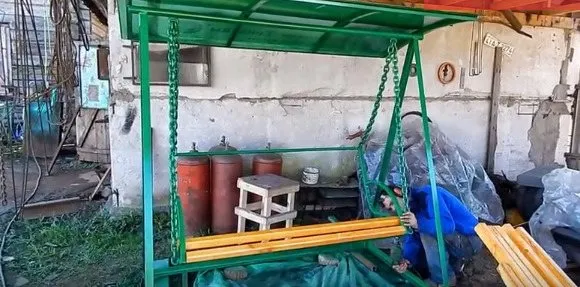

Когда подготовлен материал, определен тип конструкции, приступают к ее изготовлению. Под рукой всегда должен лежать чертеж качели из профильной трубы с размерами, так как он нужен для нарезки заготовок.

Инструкция пошаговой сборки:

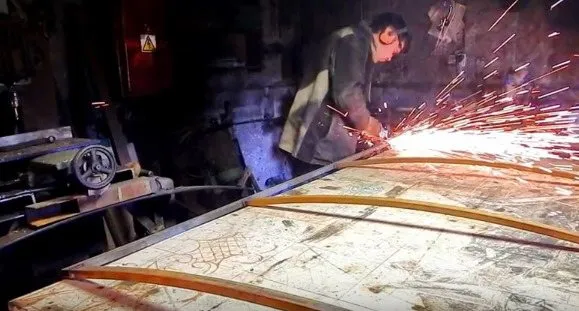

1. Согласно чертежу из профильной трубы нарезают заготовки. Понадобятся длинные элементы для стоек, одна перекладина. Из трубы меньшего сечения нарезают необходимое количество перемычек.
2. Когда все заготовки будут отрезаны, начинают собирать каркас. Первым делают узел, где верх опор соединен с перекладиной. Если качели будут разборные, то трубу сверлят, соединяют болтами. Для прочности углов ставят распорки. Их можно закрепить саморезами по металлу.



3. Если предполагается неразборная конструкция, то придется сварить качели из профильной трубы своими руками с помощью сварочного аппарата. Швы для эстетичности зачищают болгаркой.



4. Готовый каркас из трубы устанавливают на постоянное место. Если предполагается бетонирование опор, то под каждую стойку выкапывают лунку. На дно ямы насыпают слой щебенки толщиной 20 см. Опоры распирают внутри лунки камнями, заливают жидким бетоном.



5. На перекладине размечают места расположения подвижных узлов. Под анкера в трубе сверлят отверстия. Резьбовое соединение обязательно закрепить дополнительной контргайкой. Она предотвратит ослабление крепежа во время эксплуатации качели.



6. Чтобы получать удовольствие от катания на качели под дождем или солнцепеком, понадобится крыша. Раму сваривают в форме прямоугольника из тонкой трубы. Чтобы не скапливались осадки, плоскую крышу крепят под уклоном. Симпатичнее смотрится полукруглое укрытие. Из трубы придется согнуть дуги. Для этого используют не квадратный, а плоский профиль. Такую трубу проще сгибать и легче крепить к ней кровельный материал.



7. Сиденье одиночное или в виде скамейки удобнее с полукруглой спинкой. Для боковых элементов каркаса выгибают две дуги. Между собой их сваривают перемычками. Готовый каркас должен напоминать форму ковша. К четырем углам конструкции приваривают петли. К крепежам будет зафиксирована цепь.



8. Когда каркас сиденья будет готов, к проушинам на перекладине крепят цепи. Отмерив нужную длину, отрезают лишние звенья.
9. Свободные концы цепей соединяют с проушинами на каркасе сидения, выставляют его по уровню. Если получился перекос, нужный участок удлиняют или укорачивают изменением количества звеньев.



10. Когда качели детские своими руками из профильной трубы будут сварены, приступают к оформлению. Из реек делают обшивку сиденья. Деревянные заготовки фиксируют болтами. Каркас обезжиривают, покрывают защитной грунтовкой, красят. В качестве кровельного покрытия хорошо подойдет цветной поликарбонат. Лист прикручивают саморезами с уплотнительными шайбами.



Готовое развлечение немедленно стоит опробовать.

На видео пример изготовления качели:

Разновидность моделей по типу крепления

Садовые качели различаются не только формой и размером, но и типом крепления.

Стационарные

Неподвижные качели комплектуются двумя деревянными опорами (или трубами сечением 150-200 мм), которые устанавливаются в землю и забетонируются.

Преимущество в том, что их можно разместить где угодно. Сама по себе такая конструкция прочная, срок службы исчисляется многими десятками лет. Он выдерживает значительные нагрузки.

На фиксированных качелях могут разместиться до четырех человек, часто с навесом или навесом для защиты от непогоды.

Для установки балок в землю выкапываются две небольшие ямы глубиной 1,4 метра, диаметром 45 см, насыпается мелкий щебень (слой 40 см), он хорошо измельчается. Один конец бруса загрунтовывают, заворачивают гидроизоляцией, кладут в яму. Затем следует подготовить бетон:

• 4 кусочка песка;
• 1 часть цемента.
• 5 кусков мелкого щебня до 20 мм;

Стержни кладут в яму, центрируют на двухметровом уровне, фиксируют и заливают бетоном. Вы должны подождать 2–3 недели, прежде чем подвергать такую ​​опору какому-либо стрессу.

эту конструкцию лучше делать осенью, по технологии бетон «годится» еще на пять месяцев, то есть этот процесс растянется на весь зимний период.

Мобильные, подвесные

Этот продукт является автономным и не требует дополнительной подвески. Кроме того, эту модель также можно перемещать в любое место. Конфигурация может быть разной. Качели, которые фиксируются цепями, отличаются прочностью. На них можно повесить более массивную конструкцию (выдерживают нагрузку до 300 кг).

Среди недостатков можно выделить следующие нюансы:

• большие звенья могут стать причиной травм: если вы возьмете цепи во время раскачивания, пальцы могут попасть между звеньями;
• использование возможно только в холодную погоду, потому что соединения нагреваются солнцем.

Садовые качели, которые крепятся на веревку, очень популярны в использовании, потому что цена на такой материал невысока, а конструкция с такой подставкой очень проста.

Профессионалы:

• безопасное использование;
• не требует специальной поддержки в случае приостановки;
• легко ремонтировать.
• доступная цена;

Недостатки:

• в ближайщем будущем;
• нельзя подвешивать тяжелую конструкцию.

Выбор места под сооружение

Перед установкой садовых качелей нужно определиться с местом, где они будут размещаться. Следует помнить несколько советов:

• не устанавливайте железные качели возле коммуникаций (ЛЭП, водопровод);
• если рядом есть дорога, необходимо установить забор.
• качели лучше разместить возле дома;

важно, чтобы грунтовые воды не подходили близко к поверхности и земля не была заболоченной. Идеальным вариантом будут качели на небольшой горке.
