Самостоятельный Ремонт Насосной Станции Grundfos UPS 25-40

Перед началом данной операции следует отключить его от электропитания и освободить внутренние полости и трубки от воды. Разборку аппарата рекомендуется начинать с распределительной коробки, а затем провести внешний осмотр внутренних компонентов.

Глубинные насосы Грундфос разбираются следующим образом:

1. Корпус прочно зажимается в тисках. Лучше всего это сделать при помощи двух половинок стальной трубы соответствующего диаметра. Так исключается возможность деформации корпуса аппарата.
2. Если раскрутить крышку руками не получается, резьбовой шов следует смазать специальной жидкостью. Часто в месте стыковки крышки и самого корпуса скапливается ил и грязь, затрудняющие проворачивание резьбы.
3. После снятия крышки следует достать ротор из рабочей камеры.

https://youtube.com/watch?v=_nsW_Ssju0c

При разборе двигатель насоса должен находиться в вертикальном положении. В таком случае можно избежать утечки смазочного масла из него.

Элементы насоса

• корпус, имеющий цилиндрическую форму. Для его изготовления применяются различные металлы: латунь, бронза, нержавеющая сталь, чугун. Первые три отлично себя зарекомендовали для использования в любой системе водоснабжения: они не ржавеют, почти не забиваются и долго служат. Чугун же, хоть и обладает отличными характеристиками, для отопительной системы не слишком подходит, поскольку слишком чувствителен к перепадам температур — от них он может растрескаться. Учтите этот момент при приобретении насоса, тогда производить ремонтные работы можно будет гораздо реже;
• электродвигатель с ротором. Этот элемент размещается внутри корпуса. Мощность двигателя зависит от того, какую именно модель насоса вы приобрели. Она должна соответствовать техническим требованиям системы отопления в вашем доме;
• рабочее колесо с лопастями. Именно за счет его вращения происходит стимуляция тока теплоносителя. Колесо с лопастями расположено на роторе и сделано либо из нержавейки, либо из суперпрочных полимеров.

По этой причине циркуляционные насосы с «сухим» ротором устанавливаются только в том случае, если отопительный котел находится в отдельном помещении, которое располагается на расстоянии от жилых комнат. В противном случае, постоянный громкий гул просто не даст спать вам и вашим домочадцам.

У «мокрого» ротора такой проблемы нет, он работает довольно тихо, поэтому его можно устанавливать в систему даже в том случае, если для размещения ее ключевых элементов не предусмотрено отдельной котельной. В соответствии с названием, данный тип устройства не «прячется» в отдельный блок, а располагается прямо в теплоносителе.

Недостатком «мокрого» ротора является более низкий коэффициент полезного действия, чем у «сухого». Соответственно, в процессе работы он потребляет большее количество электроэнергии. Но это не слишком высокая плата за возможность спокойно спать по ночам.

Напоследок давайте рассмотрим, как вообще работает циркуляционный насос. Все просто. Колесо с лопастями вращается за счет включенного электромотора. Идущая сквозь оборудование жидкость при этом раскидывается по стенкам цилиндрического корпуса, а оттуда, под воздействием центробежной силы, уходит в трубопровод через выходной патрубок.

Давление при этом резко снижается, за счет чего и поступает следующая порция теплоносителя. Таким образом, оборудование работает постоянно и непрерывно.

Причины и устранение неполадок

• насос включается, но ротор не работает. Если главный элемент циркуляционного оборудования отказывается вращаться, то самой очевидной причиной являются неполадки с поставкой электропитания. Например, если в сети часто происходят скачки напряжения, то предохранитель в насосе начинает плавиться, тем самым размыкая электрическую цепь. Решение проблемы в данном случае состоит из двух действий. Во-первых, наладьте работу сети. Во-вторых, замените предохранитель на новый. Если же с ним изначально все в порядке, то тщательно осмотрите остальные элементы, отвечающие за получение электропитания устройством. При обнаружении повреждений провода или выключателя их также следует заменить. Использовать в сломанном виде их категорически нельзя, так как это может привести и к полной поломке оборудования, и к получению вреда для здоровья хозяев. Еще один момент, который следует проверить — это то, в каком состоянии находится обмотка электромотора. Здесь важен показатель сопротивления, который измеряется с помощью мультиметра. У некоторых моделей ротора он должен составлять от 10 до 15 Ом, у других — от 35 до 40 Ом. Это зависит от конкретного оборудования. Сопротивление, присущее нормально работающей обмотке обычно указано в технической документации, прилагаемой к устройству. Если же мультиметр при проверке выдает бесконечность или что-то около нуля, то это значит, что обмотка вышла из строя, и этот элемент придется менять;
• насос перегревается. В норме температуры этого устройства и трубы должны совпадать. Если вы обнаружили, что насос значительно горячее необходимого, то тому может быть несколько причин. Первая из них — неправильно выполненный монтаж. В этом случае вы будете наблюдать перегрев сразу же, как только установили новый насос. Исправить это можно единственным образом — заново все разобрать и собрать так, как надо. Второй причиной может быть засорение устройства. Чаще всего это свойственно отопительным системам, в обустройстве которых используются элементы, подверженные коррозийным процессам — например, трубы из стали низкого качества. Частицы ржавчины, образующейся на внутренних стенках, иногда отваливаются, и теплоноситель несет их туда, куда идет сам — в том числе, и в циркуляционный насос. Если последний забивается, то ему приходится применять больше усилий, чтобы обеспечить нормальный ток жидкости, отсюда и возникает перегрев. Проблема решается прочисткой фильтра, установленного внутри устройства, а также всех элементов оборудования, куда забилась грязь. Третья возможная причина перегрева — недостаточное количество или полное отсутствие смазки на подшипниках. Это приводит к ухудшению их работы и к истиранию элементов. Решение проблемы очевидно — нужно смазать детали заново. И четвертая причина перегрева, о которой стоит упомянуть — это слишком малое напряжение в электросети. Для того чтобы насос нормально работал, ему необходимо 220 В. Если вы обнаружили, что в вашей сети напряжение меньше, то с циркуляционным оборудованием разбираться бесполезно — корректируйте поставку электропитания;
• теплоноситель циркулирует с недостаточным напором. Это тоже говорит о каких-то неполадках в работе оборудования. Как и в случае с перегревом, важную роль здесь может играть засорение элементов конструкции. Метод исправления все тот же — прочистка. Также, если в вашей сети напряжение не 220 В, а 380 В, обязательно проверьте правильность подключения насоса. Часто бывает так, что электропровод подсоединен не к той фазе, отсюда и проблемы с мощностью оборудования.

осмотр циркуляционного насоса

Кстати, вы можете значительно облегчить себе жизнь, если изначально приобретете оборудование с датчиками перегрева и сухого хода. Они будут отслеживать состояние дел и при возникновении проблем сразу же отключать насос, сигнализируя вам тем самым о неполадках. Такой подход поможет избежать серьезных ремонтных работ, ведь чем раньше обнаружена неисправность, тем меньше ущерба будет нанесено оборудованию.

Уверены, что теперь вы легко справитесь и с разборкой, и с ремонтом циркуляционного насоса. Для закрепления информации посмотрите еще и видео, ссылка на которое расположена ниже. Успехов!

Извлечение и очищение датчика

Для нормальной работы насоса необходимо отполировать его внутренние стенки.

Отдельное внимание нужно обратить на датчик. Грязь и ржавчина, которые оседает на нем со временем, часто приводят к тому, что насосы Grundfos теряют свои эксплуатационные показатели. В результате этого их работа может прекратиться вовсе. Поэтому датчик также нужно извлекать и очищать от отложений. Для этого снимается крышка с блока управления и разбирается корпус насоса на две половины.

Чтобы снять сам датчик, необходимо открутить винты с помощью ключа, который идет в комплекте с насосом. После откручивания винтов корпус датчика можно с легкостью снять руками. В случае если это не получается сделать из-за осевшей грязи, его можно поддеть отверткой. Так как данная деталь изготовлена из пластика, сам производитель рекомендует очищать ее более бережно и с использованием менее агрессивных материалов. Для этого можно применить обычную зубную щетку.

Характерные поломки насосов разных марок

У оборудования популярных отечественных и зарубежных брендов есть свои характерные поломки. Приборы датского производителя Grundfos, несмотря на надежность и выносливость, нуждаются в регулярной замене торцовых уплотнителей. Если этого не сделать своевременно, вода проникнет внутрь и повредит обмотку.

Обслуживать агрегат в домашних условиях не желательно. Специфическая конструкция требует, чтобы ремонт проводил специалист с опытом, в идеале, сотрудник фирменного сервисного центра.

Выраженное гудение и упавший до минимума напор указывают, что в насосе износилась или сместилась по оси крыльчатка. Прибор необходимо разобрать, почистить от песка, заменить поврежденные элементы и установить новые уплотнители

У агрегатов Джилекс часто вытекает жидкость из электродвигателя. Замена ее возможна, но только на аналогичный состав.

Отдельные мастера считают, что покупать дорогостоящее вещество не обязательно. Можно обойтись глицерином или трансформаторным маслом. Однако, это – не самый удачный совет. Техника очень плохо переносит заливку альтернативными средствами и может полностью выйти из строя после такой операции.

Лучше не чинить прибор самостоятельно, а поручить эту задачу квалифицированным специалистам. Они гарантированно зальют в двигатель оригинальный состав и сделают это в четком соответствии с пожеланиями производителя. После обслуживания будет работать также исправно, как и в первый день покупки.

На износ сальников указывает понизившийся уровень масла в двигателе насоса. Их замену лучше произвести как можно быстрее. Это убережет мотор от перегрева

В устройствах «Малыш» российского предприятия Ливгидромаш нередко выходят из строя катушки. Провоцирует эту неприятность работа «всухую». Сильный шум, раздающийся при включении без откачки воды, указывает на обрыв центральной оси, к которой крепятся мембраны с якорем. Эту поломку легко обнаружить после разборки агрегата.

Замена оси даже в домашних условиях не представляет сложности. Но вот найти деталь в продаже – действительно, проблема.

Насосы «Водолей» имеют свойство перегреваться. Особенно активно этот недостаток проявляется, когда оборудование работает в скважинах небольшой глубины. Ремонт обходится дорого и порой составляет около 50% от изначальной стоимости. Многие пользователи в таких случаях предпочитают купить новый аппарат, правда, уже другого производителя.

Такая же проблема характерна для моделей «Ручеек». Несмотря на современную конструкцию и соответствие актуальным евро стандартам, они плохо переносят режим непрерывной работы.

Производитель говорит, что устройства могут беспрерывно прокачивать воду не дольше 7 часов. Однако почти всегда такая нагрузка приводит к перегреву. Во избежание проблем лучше делать перерывы и давать оборудованию отдыхать каждый 2-3 часа. Таким способом срок службы насоса удастся продлить.

Нельзя запускать приборы для перекачки воды при перекрытом запорном вентиле. В будущем это приведет к поломке насосного оборудования. Перед включением задвижку обязательно нужно открыть

Насосное оборудование «Водомет» считается достаточно надежным и эксплуатационно устойчивым. Большинство поломок здесь возникает из-за неправильного использования. Также оборудование при контакте с загрязненной водой быстро забивается илом и песком. В этом случае требует замены насосная часть агрегата.

Когда возникшая проблема не подлежит решению в домашних условиях, стоит обратиться за помощью к профессиональным мастерам сертифицированного сервисного центра. Они быстро определят, что случилось с оборудованием, и восстановят его работоспособность. Либо порекомендуют приобрести и поставить новый насос, если старый не подлежит ремонту или это экономически не выгодно

Насос забился песком и не качает воду. Как справиться с одной из самых распространенных проблем перекачивающего оборудования расскажет следующее видео:

Полировка стенок

Чтобы Грундфос работал снова в нормальном режиме, необходимо отполировать его внутренние стенки. При этом облегчить работу можно, если использовать полировальные инструменты, предварительно закрепив их в патроне дрели.

Если в насосе заклинил подшипник, то необходимо разобрать его и попытаться прокрутить крыльчатку.

В целях очистки от известковых образований систему наполняют раствором из уксусной кислоты и воды, которые смешиваются в равных частях. Можно уплотнить резьбовые соединения. Это поможет в дальнейшем избежать протекания насоса. Для этих целей можно даже использовать прокладку из велосипедной камеры.

Иногда причинами остановки работы насоса могут быть заклинивание подшипника, отсутствие срабатывания датчика протока воды или же понижение давления. Для этого вовсе не нужно полностью разбирать насос, чтобы устранить одну из вышеперечисленных неполадок.

Попробуйте просто переключить оборудование в ручной режим, сняв со стопора переключатель, который находится на распределительной коробке, и поставить ручку в среднее положение. Это позволит работать насосу даже при закрытом кране. Но если это не помогло ему включиться, то необходимо выполнить разбор насоса и попытаться прокрутить крыльчатку. В случае если она не прокручивается, насос не подлежит ремонту.

Если насос работает только в ручном режиме, причина поломки — датчик проточной воды.

Поломку можно устранить, заменив сам датчик. Иногда насос перестает работать после отключения воды из-за того, что в нем скапливается воздух. В таком случае спустить его можно, повернув центральный винт.

После проделывания всех этих операций или при полной очистке насоса его необходимо собрать. Это производится в обратном порядке.

Если никакое из указанных действий не привело к возобновлению работы насоса, поломка может заключаться в выходе из строя обмотки его двигателя или конденсатора. Такая неисправность требует замены запчастей, которые вам может предоставить только сервисный центр. В противном случае единственным выходом остается замена данного устройства. В европейских странах в среднем срок службы данных насосов составляет около 5 лет. Однако качество воды в Европе лучше, поэтому срок эксплуатации можно сократить на год или два.

Сухой и мокрый тип прибора

Такие насосы делятся на следующие типы: с «сухим» и «мокрым» ротором. В первом случае двигатель насосного устройства вынесен в отдельный модуль, а вращение ротора происходит через муфту.

В процессе работы возникает шум.

Почему же гудит насос в отоплении?

Оборудование сухого типа создает шум посредство работы вентилятора, охлаждающего двигатель. Данный прибор используют в больших домах. В них он монтируется в отдельном помещении.

Устройства мокрого типа работают с низким уровнем шума, так как ротор погружен в теплоноситель, который охлаждает функционирующий двигатель. Такое устройство можно размещать вблизи с жилыми помещениями. Уровень шума не создаст никакого дискомфорта.

Другие причины гудения

Если шумы возникают не от работы вентилятора, то почему гудит циркулярный насос отопления?

Причины могут быть следующие:

1. монтаж совершен с нарушениями;
2. кавитационные нагрузки, чтобы избежать этого, нужно установить гидрокомпенсатор, который позволяет контролировать давление в системе;
3. из-за наличия воздуха в системе: обычно такая проблема возникает при запуске отопления в начале сезона. Для такой причины характерен резкий шум. Необходимо удалить такие воздушные пробки для полноценного функционирования и насоса и всей сите мы отопления;
4. неправильно выбранный циркулярный насос: обычно шумы возникают, если выбрано устройство с большей мощность, чем это требуют технические характеристики для отопления дома;
5. механическая поломка устройства, для устранения причины необходимо снятие и разборка прибора;
6. наличие зазоров, биение вала двигателя — требуется замена регулировочных шайб.

Фактически гудение устройства может быть вызвано конструктивными особенностями, то есть это естественные шумы при работе, либо гудение иного характера, возникающие уже в процессе эксплуатации.

Неполадки в работе циркулярного насоса могут возникнуть в результате его нагрева.

Причины нагревания насоса

Нагрев может происходить в процессе работы двигателя, обычно для этого предусмотрено охлаждение либо теплоносителем, либо вентилятором. Чрезмерный нагрев возможен от остановки вращения ротора. В случае любых поломок необходимо разобрать устройство, при невозможности устранить проблему самостоятельно — обратиться к специалистам.

Циркулярный насос для системы отопления — зачем он нужен, как работет

Инвертор для насоса отопления – делаем сами или покупаем готовый?

Циркуляционный насос — частый элемент системы индивидуального отопления в собственных домах. Такое устройство позволяет качественно прогонять теплоноситель по замкнутому контуру, обеспечивая тем самым постоянную температуру на всех участках системы отопления и полное отсутствие воздушных пробок там же. Но и с самым надёжным оборудованием иногда случаются неприятности в виде сбоев в работе. А поэтому иногда требуется ремонт циркуляционного насоса с тем, чтобы вернуть системе обогрева дома изначальную эффективность.

Примечательно то, что, несмотря на разнообразие модельного ряда циркуляционных насосов, принцип их работы и технического обслуживания одинаковы для всех аппаратов. Поэтому в данном материале мы рассмотрим варианты, при которых можно избежать услуг профессиональных специалистов в сервисном центре и провести ремонт циркуляционного насоса своими руками.

Для того чтобы понимать принцип проведения ремонта насосного оборудования, необходимо досконально разобраться в его устройстве. Такие знания помогут в разы быстрее выявить неисправности в механизме и устранить их.

Итак, устройство стандартного циркуляционного насоса для систем отопления выглядит следующим образом:

• Крупный вытянутый по горизонтали стальной корпус, в котором располагаются все рабочие узлы системы. Помимо стали для корпуса агрегата могут использоваться прочный алюминиевый сплав или нержавейка.
• В корпусе размещается мощный электрический двигатель и ротор.
• Здесь же на роторе фиксируется рабочее колесо с лопастями, которые изогнуты в обратном направлении от движения колеса. Как правило, этот элемент насоса производят из прочных полимеров.

Основные причины неисправностей

Давайте мысленно пройдемся по НС и посмотрим, что может вызвать сбои в ее работе.

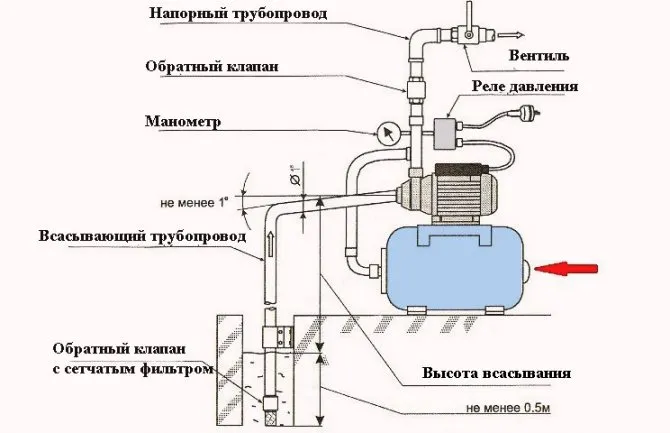

Всасывающая магистраль (для систем с самовсасывающими насосами)

После отключения агрегата она удерживается обратным клапаном, установленным в начале водозаборной трубы.

При длительных простоях насос приходится заливать заново.

Если вы ищете самовсасывающий насос, который не нужно заливать, выбирайте агрегат вихревого типа. Однако, учтите, что у него очень низкий КПД.

Отсутствие воды во всасывающей магистрали может быть обусловлено такими причинами:

• вода в источнике опустилась ниже заборного патрубка;
• нарушена работа обратного клапана;
• в магистрали появились трещины или зазоры, через которые в нее попал воздух (произошел разрыв водяного столба).

Симптомы

Если НС оборудована датчиком сухого хода, насос автоматически отключится. В противном случае он будет работать (до срабатывания защиты по перегреву), но вода поступать не будет.

Насос

С главным элементом НС могут случиться такие неприятности:

• залипание рабочего колеса: слышится гудение, но двигатель не вращается;
• вышел из строя конденсатор: признаки те же самые;
• из-за износа корпуса и рабочего колеса насос не может развить в трубопроводе напор, при котором срабатывает реле давления: агрегат не отключается даже при нулевом расходе воды;
• сгорел двигатель: агрегат не включается, слышен запах горелой изоляции.

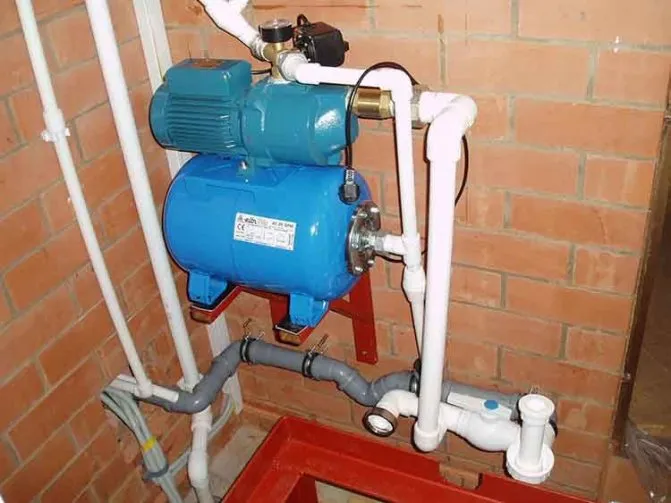

Насосная станция с встроенным эжектором

Реле давления

Чаще всего реле перестает функционировать по следующим причинам:

• на контактах накопилась грязь, препятствующая электрическому соединению: насос перестал включаться;
• произошло засорение присоединительного патрубка: реле перестает реагировать на изменение давления в водопроводе;
• ослабли пружины, в результате чего «поплыли» границы рабочего диапазона давлений.

Водопровод

Признаки засорения трубопровода зависят от места установки реле:

• реле размещено в доме рядом с гидроаккумулятором, то есть пробка образовалась где-то между ним и насосом: закачка воды в гидроаккумулятор стала занимать больше времени, чем обычно;
• реле установлено рядом с насосом, то есть оно находится между ним и пробкой: агрегат работает рывками (частые включения/отключения).

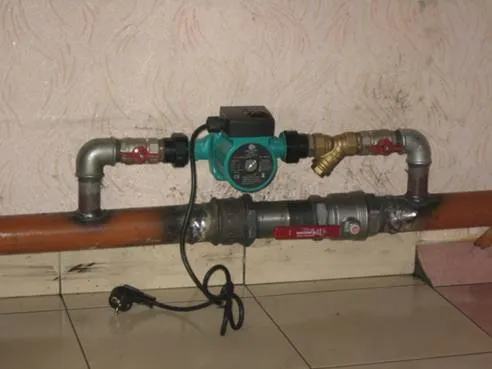

Эксплуатация циркуляционного насоса

Необходимо соблюдать некоторые правила во время эксплуатации насоса, среди которых такие как:

• Насос не должен работать, если в системе отопления нет воды.
• Нельзя допустить того, чтобы насос работал с нулевой подачей.
• Должен соблюдаться во время работы насоса определенный диапазон допустимых расходов. Насос может выйти из строя, если подача воды будет слишком низкой или слишком высокой.
• Если насос простаивает довольно длительный период времени, то для его профилактики потребуется включать его хотя бы один раз в месяц на 10-15 минут. Если этого не сделать, то некоторые компоненты насоса могут окислиться.
• Для нормальной работы насоса температура теплоносителя в отопительной системе не должна быть выше, чем +65 градусов. Это необходимо для того чтобы исключить выпадение жестких солей в осадок.

• Для начала, необходимо убедиться в том, что отсутствуют различные вибрации или шумит насос отопления.
• Проверить, как работает циркуляционный насос, исходя из его характеристик напорно-расходного характера.
• Проверить, если не имеет место чрезмерный нагрев насосного электрического мотора.
• Проверить зрительно, если на корпусе насоса имеется заземление.
• Проверить, если в тех местах, где насос крепится к трубопроводу, не наблюдается течи. Если наблюдается небольшая течь, то потребуется произвести замену прокладок или произвести подтяжку соединительных компонентов.
• Проверить, насколько хорошо соединены между собой электрические провода в клемной колодке.

Этапы и правила ремонта

Ремонт насоса Sololift, как и ремонт насосной станции Grundfos любого назначения, можно выполнить самостоятельно, предварительно выявив источник проблемы.

Диагностика оборудования подразумевает несколько этапов:

• запустите насосную станцию, оцените уровень шума и вибрации;
• проверьте показатели напора;
• убедитесь в том, что мотор в процессе работы не перегревается;
• проверьте наличие и качество смазки узловых соединений;
• удостоверьтесь в целостности конструкции и отсутствии протечек;
• осмотрите коробку на предмет надежной фиксации клемм.

Если вы уверены в том, что неисправности вызваны не отложениями извести и загрязнением, перегрузками или эксплуатацией на предельных мощностях, насос можно разобрать. Планируя осуществить ремонт насоса Грундфос своими руками, убедитесь в том, из трубопроводов спущена вода и отключите систему. Разборка начинается с распределительной коробки и визуальной оценки комплектующих. Как правило, такой осмотр дает возможность сразу обнаружить перегоревшую или износившуюся деталь. Если нет – продолжим разбирать установку.

Двигатель в процессе разборки должен быть в вертикальном положении. Это позволит предотвратить риск утечки масла. Для диагностики пускового механизма к двигателю необходимо подсоединить омметр. Этот инструмент при вращении рукоятки генерирует напряжение в диапазоне 200-300 В, достаточное для снятия показаний на приборе определения сопротивления. Слишком высокие данные диагностики, достигающие бесконечности, свидетельствуют об обрыве рабочей фазы, слишком низкие – о межвитковом замыкании. Самостоятельная регулировка параметров работы при таких отклонениях невозможна.

Устройство и принцип работы циркуляционного насоса

Если не знать, в чем заключается принцип работы циркуляционного насоса, то вам трудно будет как производить ремонт, так и заниматься техническим обслуживанием.

Циркуляционный насос сконструирован из следующих элементов:

• корпус, который выполнен из нержавеющей стали или цветных сплавов;
• электрический двигатель, вал которого соединен с ротором;
• ротор, на котором крепится колесо с лопатками — крыльчатка (ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).

Циркуляционные насосы бывают двух видов:

• с мокрым ротором;
• с сухим ротором.

У агрегатов с мокрым ротором эта деталь все время помещена в жидкую среду. Такими насосами обычно снабжаются бытовые отопительные системы. За счет того, что ротор располагается в жидкости, все движущиеся детали не только смазываются, но и эффективно охлаждаются.

Главные плюсы такого типа циркуляционного насоса:

1. В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
2. В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.

В качестве недостатков насосов с мокрым ротором стоит отнести небольшую производительность, монтировать их следует исключительно в горизонтальном положении. Также, если в отопительной системе будет отсутствовать жидкость, то такие устройства могут дать сбой.

Циркуляционный насос и помпа

Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке при помощи специальной муфты. По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.

Частые причины выхода из строя Sololift2

Как уже было отмечено выше, большинство поломок связаны с неправильной эксплуатацией оборудования. К самым частым причинам относятся:

Подключение к посудомоечной или стиральной машинке насоса, не предназначенного для принудительной транспортировки жидкости, имеющей высокую температуру. Работая в режиме перегрева, Сололифт выходит из строя. В такой ситуации замена электропривода не решит проблему – необходимо менять сам насос на модель С-3, которая предназначена для перекачивания горячих жидкостей. Попадание посторонних предметов (веревок, тряпок, пластика, средств личной гигиены и др.) в режущий механизм. Приводит к заклиниванию насоса и перегреву мотора. В результате через некоторое время такой работы сгорает одна из обмоток. Проблема решается заменой электродвигателя. Слив в унитаз различных строительных смесей и клеев во время ремонта приводит к их налипанию на движущиеся части насоса. Это может привести к замедлению работы агрегата (вплоть до полной остановки) и перегреву электромотора. Двигатель сгорает, а его замена будет стоить владельцу чуть ли не половину цены нового Сололифта. Оставление насоса в неотапливаемом помещении (в загородном доме или на даче) на зимний период. Образующийся внутри лед деформирует Sololift изнутри. Поломка также не относится к гарантийному случаю – устранить неисправность можно только заменой насосной части за свой счет. Попадание жидкости в электрическую часть Сололифта. Влага может вызвать перегорание и полный выход из строя электрических устройств. Отсутствие профилактический мероприятий по своевременной диагностике и прочистке труб канализации от различных загрязнений, в результате чего оборудование дает сбой. Частичная закупорка отводящей трубы приводит к частым включениям и перегреву двигателя, в результате чего он также может выйти из строя

Чтобы свести к минимуму вероятность возникновения такой ситуации, важно предусмотреть еще на этапе выполнения трубной разводки, чтобы было как можно меньше изгибов. При прокладке следует также выдержать необходимый уклон, а трубы желательно выбрать диаметром побольше. Несвоевременная прочистка компонентов сливной камеры Сололифта

Если насос много лет не разбирался и не промывался, велика вероятность того, что из-за всевозможных отложений и скопления грязи некорректно работают датчик уровня и реле давления. По этим причинам насос может либо включаться через раз, либо очень часто.

Благодаря легкости обслуживания и простоте конструкции выполнить диагностику и произвести ремонт насосов серии Sololift2 своими руками сможет даже новичок

Однако при этом важно строго соблюдать элементарные правила безопасности. Прежде всего необходимо обесточить агрегат и убедиться в том, что все вращающиеся узлы остановлены

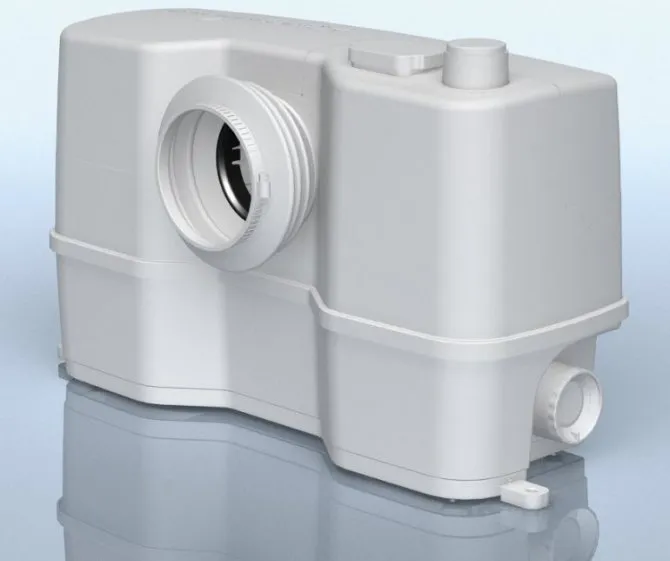

Насосы Sololift2: особенности применения

Канализационные станции серии Сололифт 2 чаще всего устанавливаются для отведения сточных вод от таких сантехнических приборов, как ванна, раковина, унитаз, душевая кабина, писсуар, посудомоечная или стиральная машина. Они служат для обеспечения принудительной откачки воды в частных домах при отсутствии возможности применения самотечных дренажных труб.

Питание прибора осуществляется от простой розетки 220 Вольт. Включение и прекращение работы насоса происходит в полностью автоматическом режиме по мере достижения определенного уровня жидкости, что фиксируется специальным датчиком. Никакого ручного управления на Сололифтах изготовителем не предусмотрено.

Монтаж насоса должен осуществляться в соответствии с прилагаемым руководством. Напорная и сливная части канализационного насоса соединяются с соответствующими трубами. Исправно работающее устройство пропускает через себя потоки сливной воды и перекачивает их до стояка канализационной системы.

В зависимости от назначения насосы имеют различные конструктивные особенности и технические характеристики. Так, модели Grundfos Sololift2 WC-1, WC-3 и CWC-3 оснащены специальным режущим ножом для измельчения и улучшения проходимости различных включений и могут использоваться для удаления стоков от унитаза. Модели D-2 и C-3 служат для отвода горячей воды от стиральных и посудомоечных машин, биде, раковины, умывальника или ванны.

Использование насоса не по назначению, с нарушением температурных режимов и времени непрерывной работы может привести к преждевременной поломке оборудования и отказу в гарантийном обслуживании.

Перед запуском насоса Grundfos Sololift2 в эксплуатацию следует внимательно ознакомиться с прилагаемой инструкцией. Скачать электронный вариант можно на сайте производителя или по нижеприведенным ссылкам:

• инструкция к Sololift2 WC-1 –
• инструкция к Sololift2 WC-3 –
• инструкция к Sololift2 CWC-3 –
• инструкция к Sololift2 C-3 –
• инструкция к Sololift2 D-2 –

Как уберечь насос от неисправности?

Желательно всегда поддерживать в трубах необходимый объем воды-теплоносителя. В противном случае помпа будет работать на износ, причём как в случае превышения объема воды, так и в случае его нехватки

Чтобы подстраховаться и избежать поломки достаточно дорогого насосного оборудования, рекомендуется придерживаться некоторых основных правил по эксплуатации техники подобного типа:

• Не допускайте включения помпы без наличия теплоносителя в замкнутом контуре. То есть, если в трубах системы отопления воды нет, то не стоит «мучить» насос. Так вы спровоцируете скорую поломку техники.
• Желательно всегда поддерживать в трубах необходимый объем воды-теплоносителя. В противном случае помпа будет работать на износ, причём как в случае превышения объема воды, так и в случае его нехватки. К примеру, если помпа может перегонять количество воды от 5 и до 105 литров, то необходимость работать с объемами от 3 до 103 литров уже будут сильно изнашивать рабочие узлы агрегата, что приведет к его выходу из строя.
• В случае длительного простоя насоса (в период несезона отопления) необходимо раз в один месяц прогонять агрегат в рабочем положении хотя бы 15 минут. Это позволит избежать окисления всех движимых элементов насосного агрегата.
• Старайтесь не превышать температуру теплоносителя выше 65 градусов по Цельсию. Более высокий показатель будет негативно воздействовать на рабочие и движимые части конструкции.
• При этом чаще проверяйте корпус насоса на герметичность. Если где-то наблюдается хоть малейшая течь, следует сразу выявить неисправность и провести техническое обслуживание помпы.

Принцип работы

Для организации работы обычного домашнего водопровода применяются насосные станции (НС) с гидроаккумулятором. Пуск и останов насоса в таких системах осуществляется посредством реле давления. Это устройство, настроенное на определенный диапазон давления в трубе, замыкает контактную группу при его минимальном значении и размыкает при максимальном.

Чтобы насос не включался каждый раз, как только кто-либо из жильцов откроет кран (частые включения сокращают срок службы двигателя), к водопроводу подключается гидроаккумулятор. Из названия понятно, что этот резервуар нужен для создания запаса воды, но он накапливает не только ее.

Основные виды поломок насосов Grundfos

Для этого потребуется правильно установить причину поломки, и выбрать способ её устранения. Ломается насосная техника почти всегда внезапно, без особых предварительных «звоночков».

Все насосы, вне зависимости от их технических характеристик или принципа работы, чаще всего подвержены таким неисправностям:

• Нет вращающего момента на подвижных деталях аппаратуры.
• Самопроизвольное выключение аппарата.
• Высокий уровень шума или вибрации.
• Низкий напор воды.

Если аппарат гудит, но не крутится, то высока вероятность окисления крутящего вала, либо обизвестковывание крутящихся деталей. Такое возможно в результате длительного простоя внутренних механизмов. Когда же прибор не только не крутиться, но и не гудит, скорее всего, проблема в электропитании двигателя. Самопроизвольное отключение насосного оборудования свидетельствует о наличии минеральных отложений между стартером и ротором.

Сильный шум при работе обычно вызывается подсосом воздуха в водопроводящие трубки вследствие разгерметизации агрегата. Вибрация же говорит о неисправностях подшипников на вращающихся узлах насоса. Падение напора вызывается обычно засорением фильтров, либо же неправильным подключением прибора к трёхфазному источнику питания.

Немного о торговой марке

Если перевести слово Grundfos с датского языка на русский, то оно будет звучать как «Родник». Дата основания концерна — 1945 год. Сейчас бренд представлен на территории 45 стран, компания занимает лидирующие позиции как производитель насосов для отопления, ГВС и канализации.

Основная функция выпускаемой техники — эффективная доставка воды, как питьевой, так и бытовой, для различных нужд. Бренд постоянно исследует новые материалы и технологии, что позволяет производить инновационное оборудование, отвечающее всем современным стандартам качества. В результате пользователь получает эффективные, надежные, энергосберегающие устройства.

На каком давлении отключается насосная станция?

Давление, при котором отключается насосная станция, зависит от ее типа и настроек. В большинстве случаев, насосные станции устанавливаются с автоматическим регулятором давления, который обеспечивает стабильное давление в системе водоснабжения.

Обычно, автоматический регулятор давления установлен на 1,5-2 бар выше желаемого давления в системе. Например, если желаемое давление в системе составляет 2,5 бар, то насосная станция будет автоматически включаться, когда давление в системе опустится до 2,5 — 1,5 = 1 бар, и отключаться, когда давление достигнет установленного уровня 2,5 бар.

Однако, следует учитывать, что давление отключения насосной станции может быть настроено индивидуально в зависимости от условий и требований системы водоснабжения, поэтому лучше обращаться к инструкции насосной станции для определения точного значения.

Видео. Насосная станция Grundfos MQ после двадцати лет эксплуатации !!!Заземление — ключ к бессмертию!
