Порядок разборки-сборки устройства

При ответе на вопрос «как выполнить ремонт насоса Малыш своими руками?», первоочередно необходимо ясно разобраться в том, как правильно разобрать насос, избегая повреждения его ключевых компонентов. Разборка данного устройства проводится в следующем порядке:.

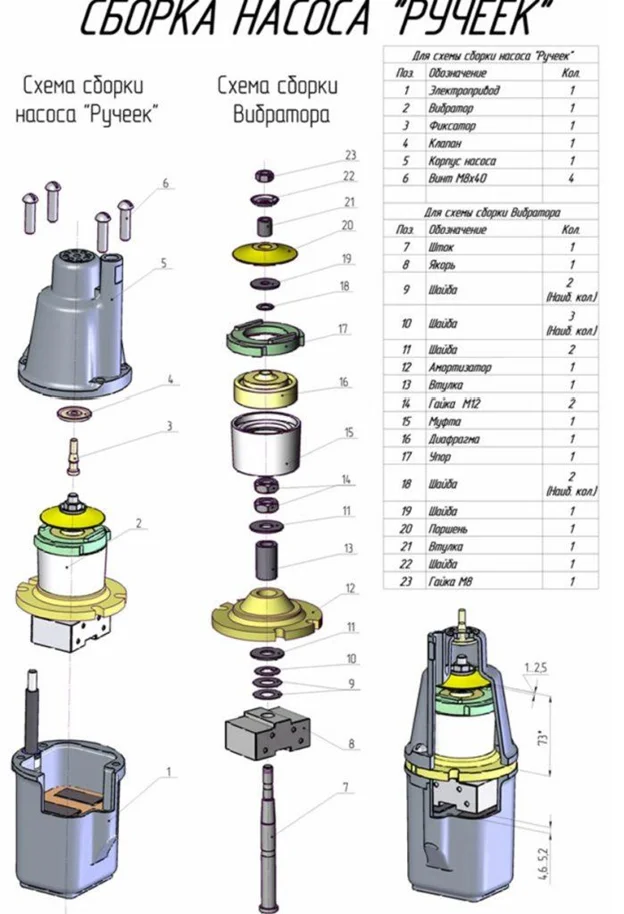

Ремонт насоса Ручеек своими руками


Насос Малыш в разобранном виде

  1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
  2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
  3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло

При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут

В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм.
Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть.
Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

Модельный ряд насосов «Малыш»

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.


Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

  • «Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
  • «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
  • «Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
  • «Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Как устройство работает

Принцип работы погружных вибрационных насосов очень важен, поскольку без этих знаний вы не сможете самостоятельно проводить ремонтные работы.

  1. После подключения устройства к питанию происходит приближение якоря к магниту. Это работает при влиянии электромагнитной силы.
  2. Спустя определенное время якорь под воздействием резиновой пружины возвращается на место. Ряд этих движений происходит из-за исчезновения электромагнитной силы.
  3. Поршень, расположенный рядом с якорем, повторяет движения вместе с ним. Частота колебаний достигает отметки в 50 раз за одну секунду.
  4. В появившуюся «воздушную камеру» в цилиндре попадает смесь из воздуха и воды. Эта смесь, попадающая через входной клапан, выходит через выпускную трубку, обеспечивая круговорот воды в парубках.

Входящая смесь имеет более упругую структуру при сравнении с обычной водой.

Погружные насосные устройства «Малыш»

Существует несколько моделей данного оборудования, разработанного на заводе «Электродвигатель» в городе Бавленск.

«Малыш-К»

Данная модель имеет дополнительное термореле. Отличительной чертой модели «К» являются всасывающие трубки, располагающиеся в нижней половине металлического корпуса устройства. Но такое расположение патрубков делает механизм чрезвычайно уязвимым к воде с уровнем загрязнения чуть больше среднего.

«Малыш-М»

Отличается наличием всасывающего патрубка в верхней части корпуса устройства. При небольшой глубине водоема возможно горизонтальное расположение устройства.

Погружное устройство «Малыш»

«Малыш-3»

Данная модель насоса довольно компактная, что позволяет проводить установку с небольшим диаметром. Цифра «3» говорит о диаметре трубы. Это 3 дюйма (8 сантиметров).

В комплектацию входит капроновый трос, что упрощает процесс установки насосного устройства в скважину или колодец. Специальный состав троса защитит от возможных ударов током при нарушении герметичности.

Частые неполадки

Ремонт погружных насосов Малыш своими
  1. Насос Малыш плохо перекачивает воду– проблема в неверно настроенном обратном клапане.
  2. При включении насоса пробки в электросети отключаются экстренно (оплавился кабель) – причина в сгоревшей обмотке якоря. Требуется замена кабеля.
  3. Насос работает, но вода не идет – вышел из строя обратный клапан или раскрутились резьбовые соединения штока. Если же оборвался шток, требуется только его замена.
  4. Насос Малыш греется, его сильно трясёт – отслоение компаунда для гашения вибрации. Потребуется замена этого слоя.

Для разборки насоса Малыш нужно выкрутить все винты, которые соединяют между собой корпус. Рекомендуется нанести небольшие насечки на корпус, при последующей сборке это облегчит процесс.

Совет специалиста: при разборке насоса, выкручивать нужно не по одному винту, а ослаблять каждый на пару оборотов.

При сборке насоса обратите внимание на положение прокладки и верхней части корпуса – они должны совпасть. Или же если сделали насечки, ориентируйтесь по ним

Совет бывалых: после сборки и ремонта, проверяйте работоспособность в ёмкости с водой, чтобы повторно не доставать насос из скважины.

Ремонт насоса «Малыш» своими руками

Процесс ремонта, на самом деле, состоит из некоторых обязательных шагов, выполнение каждого из которых играет важную роль в конечном итоге.

Первый шаг – разборка и сборка

Разборка вибрационного насосного устройства «Малыш» имеет свои особенности, не учитывая которых, вы потратите достаточно много времени на последующую сборку.

  1. Перед тем, как приступить к разборке, нужно нанести на корпус отметки, указав тем самым позиции деталей.
  2. Отвинчивать винты нужно последовательно, ослабляя каждый из них по очереди. При возможности проведите замену винтов на аналогичные, но с наличием прорезей на головке. Это значительно упростит последующую разборку и сборку устройства.
  3. Расположение поршневого диска должно быть параллельным к седлу. При нарушении параллельности на гайке может образоваться гровер, на регулировку которого может уйти дополнительно время. Правильное расположение диска можно регулировать при помощи штангенциркуля, измеряя им расстояние от прокладки до края поршня.
  4. Итак, пришло время сборки насоса «Малыш». Здесь следует быть очень внимательным: смотрите за отверстиями в прокладке (сверху корпуса и в центре), чтобы они совпадали. Из-за их симметричности можно легко ошибиться со сторонами прокладки.
  5. Окунув собранное устройство в ведро с водой, проверьте его функциональность. Хорошая работа будет сопровождаться 25-сантиметровой струей, издаваемой из выпускного патрубка.

Замена компаунда

К распространенным поломкам насоса «Малыш» можно также отнести отслоение компаунда от металлического корпуса. Данный дефект возникает в результате неравномерного расширения корпуса во время работы «Малыша».

  1. Обесточьте прибор, достав его перед этим из колодца.
  2. Разберите устройство (как это делается – смотрите выше).
  3. Вычислите места возможного отслоения компаунда, слегка постучав молоточком по корпусу. Характерный звонкий звук подскажет вам места отслоения.
  4. Вытащите из корпуса рабочий узел с компаундом.
  5. Сделайте небольшие насечки на внутренней части корпуса и на самом узле. Для этого вам понадобится болгарка. Глубина насечек не должна быть больше двух миллиметров.
  6. Узел с компаундом и внутреннюю часть алюминиевого корпуса покройте небольшим слоем герметика.
  7. Установите узел с компаундом на свое место, придавив его с большой силой.
  8. После того как герметик полностью высохнет, проведите сборку насоса.

Как проверить правильное положение элементов насоса

После разборки насоса (особенно если вы это сделали впервые) в обязательном порядке нужно провести ревизию правильной установки его основных элементов.

  1. Проверьте зазор между электромагнитами и поршнем. Он должен быть в пределах 5 мм.
  2. Осмотрите клапан на наличие механических повреждений.
  3. Проверьте также и поршневой узел.
  4. Для уверенности можно провести разборку втулочного блока. Для этого нужно извлечь поршневой узел и снять регулировочную шайбу (хотя она может быть и не одна). Демонтировав кольцо упора с резиновой мембраной, вы должны увидеть алюминиевый цилиндр. Его нужно также извлечь, прижав вовнутрь втулочный узел. Обратная сборка позволит вам провести регулировку зазора, который должен быть 0,5 сантиметров. Если вы не знаете, как проводить регулировку: это делается путем снятия или добавления шайб на двух сторонах.
  5. Поместите устройство в ведро с водой, отсоединив поначалу шланг. После включения питания проверьте уровень напряжения – он должен находиться в пределах 220-240 В.
  6. Слейте скопившуюся в устройстве воду, предварительно выключив его.
  7. Проведите проверку клапана, пропустив через него воздух. Это можно сделать и ртом. При повышении давления клапан должен понемногу прикрываться – это вы обязательно ощутите.

Важно: При возникновении проблем с продуванием насоса можно понизить рабочее напряжение при помощи трансформатора. Установите напряжение в диапазоне 170-200 В.

Что делать, если прибор плохо работает

Если насос плохо функционирует, его мощность уменьшилась и нет давления, нужно попробовать промыть его чистой водой, возможно, причина в засорении мусором. Разборка «Малыша» требуется, если причины поломки не были установлены при внешнем осмотре.

Ремонт включает в себя следующие этапы:

  1. Необходимо отвинтить болты на корпусе, соединяющие две части прибора. Если они заржавели и их невозможно скрутить вручную, можно срезать болгаркой.
  2. Поршень и другие внутренние детали следует почистить от грязи. Катушка насоса обработана компаундом, его нужно удалить из корпуса.
  3. Нужно осмотреть катушку, отремонтировать и перемотать ее. Если перегорела перемотка, следует заменить ее на новую.
  4. Омметром проверяется работоспособность электрошнура. При неисправности его можно укоротить или установить новый.
  5. Сборка прибора. Обязательно правильно совместить отверстия, по которым проходит вода.

Проверить работоспособность насоса. Если есть дополнительные шумы, нужно лучше затянуть болты.

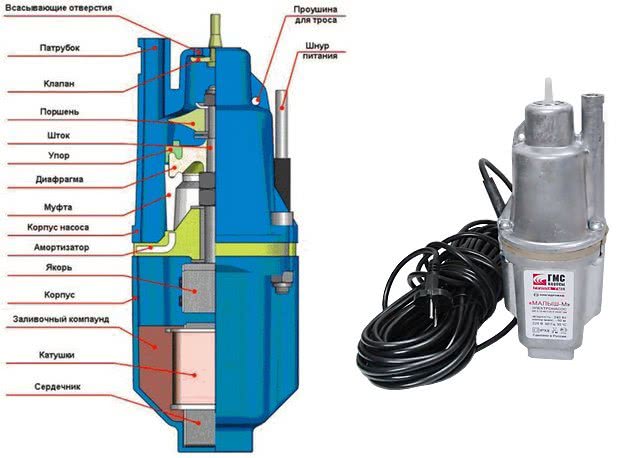

Конструкция устройства

Устройство вибрационного насоса малыш довольно простое. Он состоит из трех основных частей:

  • корпус;
  • электромагнит;
  • вибратор в форме якоря.

Корпус устройства выполнен из металлических сплавов и состоит из двух половинок. Нижняя часть имеет цилиндрическую форму. Верхняя выполнена в форме конуса.

Электромагнит прибора состоит из П-образной металлической сердцевины, на которой размещаются несколько слоев электропроводимой обмотки. Обмотка фиксируется на сердечнике с помощью компаунда (пластиковой смолы). Этот же материал обеспечивает крепление магнита внутри корпуса прибора, изолируя катушку от металлических узлов устройства. В состав компаунда также входит кварцесодержащий песок, который отводит тепло от магнита, предотвращая его перегрев.

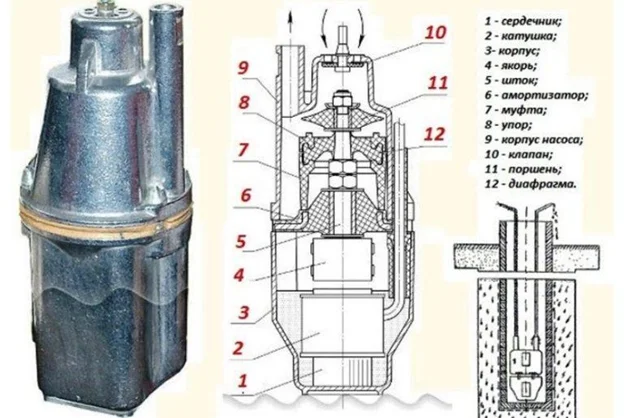

Устройство вибрационного насоса Малыш

Якорь прибора оснащен специальным штоком. С остальными узлами он крепится с помощью пружины, обеспечивающей возвращение вибратора в нейтральное положение, когда магнит перестает действовать.

Принцип действия

Правильный ремонт вибрационного насоса невозможен без четкого понимания того, как работает устройство. Принцип действия насосов малыш относит их к инерционному типу приборов.

Аппараты погружного типа включают только после полного погружения в рабочую среду. Весь алгоритм действия устройства имеет следующий вид:

  1. Насос подключается к электрической сети.
  2. После подключения начинает действовать электромагнит, который притягивает к себе якорь. Магнит работает прерывисто, с частотой до 50 включений за секунду. Когда он отключается, якорь под силой тяги пружины возвращается обратно.
  3. Когда якорь оттягивается пружиной, он оттягивает и прикрепленный к нему поршень. В результате образуется пространство, в которое попадает насыщенная воздухом вода. Такой состав жидкости обеспечивает большую упругость, а значит и подверженность колебаниям.
  4. Под действием вибратора вода начинает движение. А последующие порции жидкости из впускного резинового клапана давят на предыдущую жидкость, направляя поток исключительно в направлении выпускной трубки.

Такой принцип действия обеспечивает высокое давление в трубке, что позволяет сохранить напор на большом расстоянии.

Если насос работает, но вода не качается

Для решения этой проблемы существует три шага.

Шаг 1. Немного ослабьте контргайку, что находится в месте входа воды. Это действие должно немного снизить эффективность устройства.

Шаг 2. Возможно, повредился резиновый манжет. Проверить это возможно лишь после разборки насоса. На вид они довольно маленькие (4 см. в диаметре), да и стоят немного.

Шаг 3. Качающий шток поврежден. Ремонт прибора с неисправным качающим штоком – это очень сложная процедура. Вам понадобится старый насос в качестве донора деталей. К тому же добраться к этой части весьма трудно, и без специального оборудования вам не обойтись.

Основные виды неисправностей и их причины

Ремонт насоса Ручеек своими руками

Все неисправности можно свести к двум типам:

  • электрическая часть;
  • механическая часть.

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Тип #1 — неисправности электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

Тип #2 — поломки механической части

Тут полное разнообразие причин и последствий:

  1. Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
  2. Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
  3. Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
  4. Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
  5. Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

Устройство и принцип действия

Устройство насоса.

Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электрические катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине – механическая система. На амортизаторе из упругой резины покоится вибратор с поршнем. На патрубок для забора воды можно устанавливать обратный клапан и откачивать ее.

Принцип работы устройства несложен. При его включении в сеть катушка создает электромагнитное поле. Сердечник начинает вибрировать. Мембрана не позволяет ему сильно раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге или трубе.

Регулировка зазоров

Для стабильной работы агрегата важно, чтобы рабочие зазоры между деталями электропривода были правильно выставлены и настроены. Инструменты для ремонта насоса можно купить в строительном магазине


Инструменты для ремонта насоса можно купить в строительном магазине

Это важно, потому что:

  • Напряжение меньшей силы может уменьшать мощность прибора;
  • Небольшое напряжение оказывает влияние на электропривод, и оборудование может сломаться;
  • Больший вольтаж может спалить двигатель насоса.

Зазор между сердечником и якорем, согласно заводским параметрам, должен составлять около 0,5 см. Если величина зазора изменена, его нужно отрегулировать. Проще отдать прибор специалисту, но можно сделать регулировку своими руками.

Для того чтобы отрегулировать зазоры, нужно убирать либо добавлять шайбы под резиновым поршнем или якорем. Если не получается точно выставить подходящий размер, лучше отдать прибор в сервисный центр. Дополнительные шайбы увеличивают напор, а уменьшение их его ослабляет. Если зазор в электроприводе будет меньше или больше нормы, это может привести к поломке.

https://youtube.com/watch?v=7DFHYw0YeqY

Погружной насос «Малыш» является оптимальным выбором для обеспечения водой дома или дачи. Как и вся техника, такие устройства подвержены поломкам, особенно учитывая то, что он постоянно находится в воде. Починить прибор вполне возможно своими руками. При покупке устройства необходимо сохранить инструкцию, поскольку его схема будет очень важна при ремонте. Правильная эксплуатация и профилактические проверки аппарата помогут снизить риск поломок либо избежать их вообще.

Перемотка катушки


Если нужно перемотать катушку вибрационного насоса, приготовьте расходные материалы и инструменты:

  • провод марка ПЭТВ;
  • набор для замены эпоксидного компаунда (эпоксидная смола, пластификатор, отвердитель);
  • электроплитка;
  • намоточный станок (можно и вручную);
  • паяльник;
  • молоток.

Во время перемотки катушки понадобится расплавить эпоксидный компаунд. Он токсичен, поэтому работы проводите на улице или в гараже. Залитый электромагнит кладем на плитку, ждем пока эпоксидка нагреется до 165 градусов. Это будет видно по появившемуся токсичному дымку.

Аккуратно выбиваем электромагнит из корпуса об деревянный предмет, электромагнит при этом смотрит строго вниз. Когда магнит изменит свое положение, вынимаем его. Нагретый корпус очищаем от эпоксидной смолы, можно отверткой или щеткой по металлу.

Катушки в тиски не зажимаем, держим только руками.

Когда магнит извлечён, размотайте катушку, счистив полностью эпоксидную смолу.

На намоточном станке полностью обмотайте катушку. Здесь можно обойтись без станка, но вручную дольше обматывать.

Концы проволоки спаяйте с основной частью, теперь электромагнитный сердечник монтируем в корпус катушки. Кабель электросети припаиваем к началу новой обмотки. Катушки допустимо «усадить» лёгким постукиванием по сердечнику.

Ремонт насоса Ручеек своими руками

Размешав эпоксидку с пластификатором, и добавив отвердитель, заливаем в вертикально закрепленный корпус устройства. Заливаем компаунд до верха электромагнита, ждем 10 минут и еще раз доливаем компаунд (заполнив все щели, он осядет). Через 24 часа собираем насос и проверяем его работоспособность.

Устройство и принцип действия агрегата

Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.

Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.

Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана. На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

Вот и вся конструкция — просто и эффективно.

Ревизия положения составных частей насоса

Если вы разобрали насос, проведите ревизию правильного положения его составных частей.

  1. Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
  2. Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
  3. Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
  4. Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.
  5. Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
  6. Выключаем оборудование и сливаем из насосного устройства воду.
  7. Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.

Устранение самых частых неполадок

Первая из них – ослабевание гаек на штоке вибратора. Якорь постоянно поддается колебаниям, от них гайки постепенно раскручиваются, что ведет к изменению положения детали. В результате вода перестает качаться. А насос работает вхолостую. Защита насоса от сухого хода в этом случае проводится путем разборки и затягивания гаек у основания штока. Верхнюю гайку в обязательном порядке нужно зафиксировать второй обычной или гроверной гайкой.

Хорошим подспорьем в ремонте является донорский насос аналогичной марки

Второй причиной холостого хода прибора является нарушение работы клапанов. Такая проблема характерна для работы аппарата в жидкостях с высоким количеством абразивных веществ. Они повреждают материал клапана и приводят к его быстрому износу. В этом случае также нужно разбирать устройство и в случае необходимости менять клапаны на новые. Не лишним будет заодно проверить и состояние штока якоря. Эта деталь очень чувствительна к повреждениям, а в случае неисправности практически не подлежит замене.

Также к поломкам относится обугливание провода питания или внутренних частей аппарата. Такие проблемы возникают при нарушении обмотки электромагнита и в случае повреждений участка кабеля. Кабель лучше не укорачивать и не собирать из нескольких частей. В случае поломки необходима полная замена на новый. Если дело в обмотке, то ремонт своими руками возможен. В этом случае снимается старая обмотка и катушка перематывается заново. Главным условием является подбор проволоки нужного диаметра и точное количество мотков.

Замена кампаунда

Катушка внутри аппарата изолируется от алюминиевой поверхности корпуса специальным составом – кампаундом. Он также отвечает за фиксацию магнита и его защиту от магнита. Но при длительном использовании прибора в холостом режиме он корпус расширяется от температуры и кампаунд может отслаиваться, что приводит к нарушению изоляции.

Разборка внутренней части насоса Малыш

При ремонте насоса малыш в этом случае кампаунд заменяется на герметиком или жидким стеклом. Весь процесс проходит следующие этапы:

  1. Разборка устройства методом, описанным выше.
  2. Поиск места отслоения. Проводится он с помощью небольшого молоточка или металлического болта. Постукивая по корпусу, необходимо отметить места, в которых звук более гулкий. Это и есть пустоты, где кампаунд отошел от стенок.
  3. Все составные части устройства изымаются и промываются, пользуясь случаем. Нужно убрать всю грязь, налет и наслоения.
  4. После этого на поверхности узла магнита и на внутренней плоскости корпуса делаются борозды болгаркой или другим инструментом. Их можно делать в хаотичном порядке.
  5. Дальше обе поверхности обезжириваются, и на них наносится герметик или жидкое стекло.
  6. Узел вставляется внутрь цилиндрического корпуса и придавливается на время засыхания герметика.
  7. После того, как все стыки прихватываются, помпа собирается назад.

Использование второго насоса

При поломке основных узлов, составляющие прибора можно взять из второго (донорского) насоса. В этом случае есть вероятность сделать из двух сломанных устройств одно рабочее

При этом важно подобрать правильную модель, чтобы максимально точно подобрать комплектующие

Кроме того, в модели «Малыш-М» клапаны всасывания находятся на верхней крышке, что отличает их от стандартной версии «Малыш». А вариант «Малыш-З» рассчитан на узкие скважины и его крышка по своим габаритам на другие модели не подойдет.

В качестве донорских механизмов используются катушка электромагнита, клапаны, верхняя крышка устройства, поршень. При повреждении штока якоря, его нельзя извлечь из корпуса без специального оборудования. В этом случае можно заменить весь узел вибратора.

Для бытовых нужд вы используете погружной электрический насос Малыш, но он, как и всякая иная техника, со временем требует вмешательства? Хотя его конструкция проста и достаточно надежна, но без опыта ремонта сложно отыскать поломку, не прибегая к услугам мастера.

Согласитесь, было бы неплохо починить его самостоятельно, чтобы сэкономить на выезде работника сервисной организации.

Мы подскажем вам, как выполнить ремонт насоса Малыш своими руками, не прибегая к помощи специалистов. В статье приведены основные типы неисправностей и пути их обнаружения. Подобраны схемы устройства и сборки составных элементов агрегата, что упрощает самостоятельные работы.

Для простоты восприятия информации мы предлагаем поэтапный процесс исправления поломок, снабженный видеороликом. На самом деле это несложно — достаточно иметь ремкомплект, обязательно входящий в поставку насоса.

Почему водяной насос гудит но не качает воду?


Водяной насос может гудеть, но не качать воду по нескольким причинам:

  1. Повреждение подшипников: Если подшипники насоса изношены или повреждены, это может вызвать гул и привести к тому, что насос не будет качать воду. Неисправные подшипники нужно заменить.

  2. Засорение входного отверстия: Если входное отверстие насоса забито грязью, мусором или другими материалами, это может привести к тому, что насос не будет качать воду. Необходимо очистить входное отверстие.

  3. Повреждение внутренних деталей насоса: Если внутренние детали насоса повреждены, это может вызвать гул и привести к тому, что насос не будет качать воду. Необходимо провести ремонт или замену поврежденных деталей.

  4. Недостаточное количество воды: Если насос не имеет достаточного количества воды для качания, то это может привести к тому, что он будет гудеть, но не качать воду. Необходимо проверить, что водоснабжение насоса работает правильно и достаточно.

В целом, если водяной насос гудит, но не качает воду, то следует провести проверку и выявить причину неисправности, чтобы принять соответствующие меры для устранения этой проблемы. Если самостоятельно не получается определить причину, то лучше обратиться к специалисту.

Видео. ВИБРАЦИОННЫЙ НАСОС.Обзор и ремонт Вибрационного насоса.

Добавить комментарий
