Выбор подходящей системы для осушения отдельных площадей или целых участков зависит от климатических условий региона, насыщенности почвы влагой и типа грунта. В случае сложных условий реализуется комплексная система с отведением поверхностных вод, регулированием влажности в грунте и точечным осушением болотистых углублений.

• Дренаж участка и типы осушительных систем
• Закрытый дренаж: особенности выполнения и преимущества

• Поверхностная закрытая система: отвод воды с грунта
• Глубинный тип дренажа: регуляция влажности плодородного слоя

• Техника обустройства закрытой дренажной сети

• Планирование и выбор глубины монтажа
• Материалы и инструменты: подготовка
• Техника прокладки траншей
• Монтаж дренажной системы труб пошагово
• Как установить ревизионные колодцы
• Вывод стока дренажной сети
• Видео: правильная организация осушения

Дренаж участка и типы осушительных систем

Дренаж – это осушение глубинных слоев грунта и отведение избыточной влаги с поверхности. Признаки правильно организованной и установленной дренажной системы:

• Отсутствие луж после обильных осадков.

• Прекращение застоя влаги в естественных впадинах и низинной зоне участка.

• Достижение равномерной оптимальной влажности грунта, особенно в плодородном слое.

• Сухой подвал, цокольный этаж и наружная часть фундамента после дождей и таяния снега.

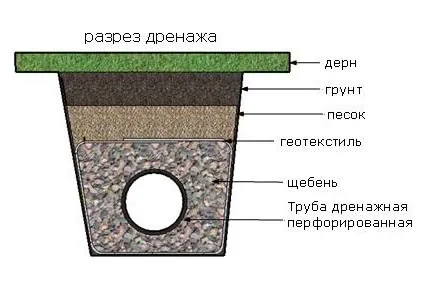

Расположение веток закрытой системы отвода

• Глубинной сети. Обязательно обустраивается на территориях, где постоянно сохраняется высокий уровень грунтовых вод. Целесообразно устанавливать закрытые ветки на неровных участках, где планируется засев газона, высадка фруктовых деревьев и разбивка грядок.

• Защиты фундамента. Одновременно монтируют две параллельные ветки на разной глубине по периметру загородного дома, гаража, хозяйственных построек. Пристенные системы, установленные по низу плит фундамента, защищают основание от намокания, попадания воды в подвал и разрушения стен. Поверхностные отводящие линии минимизируют проникновение влаги с поверхности вглубь грунта.

Поверхностная закрытая система: отвод воды с грунта

Закрытый поверхностный дренаж – оптимальный выбор для площадей, где нужно спрятать каналы. Скрытые ветки устанавливают на этапе планирования ландшафтных работ. Глубина траншей составляет до 70 см.

Разметка прокладки траншей

Перед началом работ проводят анализ:

• Естественного рельефа: определяют самые низкие точки, направление стока.

• Глубины залегания грунтовых вод.

На основании исходных данных создают схему укладки закрытой дренажной системы.

Техника обустройства закрытой дренажной сети

Основные элементы закрытой дренажной сети – это линии стока, центральная траншея и колодцы, установленные в точках соединений отводов. Вывод центрального канала осуществляют в природный водоем, ров, или искусственный приемник:

• Фильтрационное поле.

• Колодец с подсыпкой.

• Ландшафтный искусственный водоем.

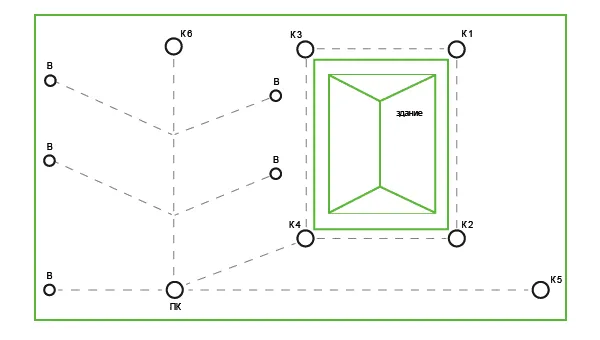

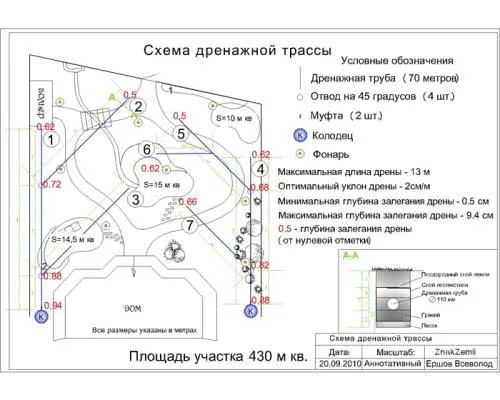

Схема закрытой системы

Планирование и выбор глубины монтажа

После определения зон, где необходимо установить закрытый дренаж, выбирают линию прокладки центральной траншеи. Желательно, чтобы канал находился по ходу естественного склона. После выбора траектории основной линии осуществляют разметку боковых участков.

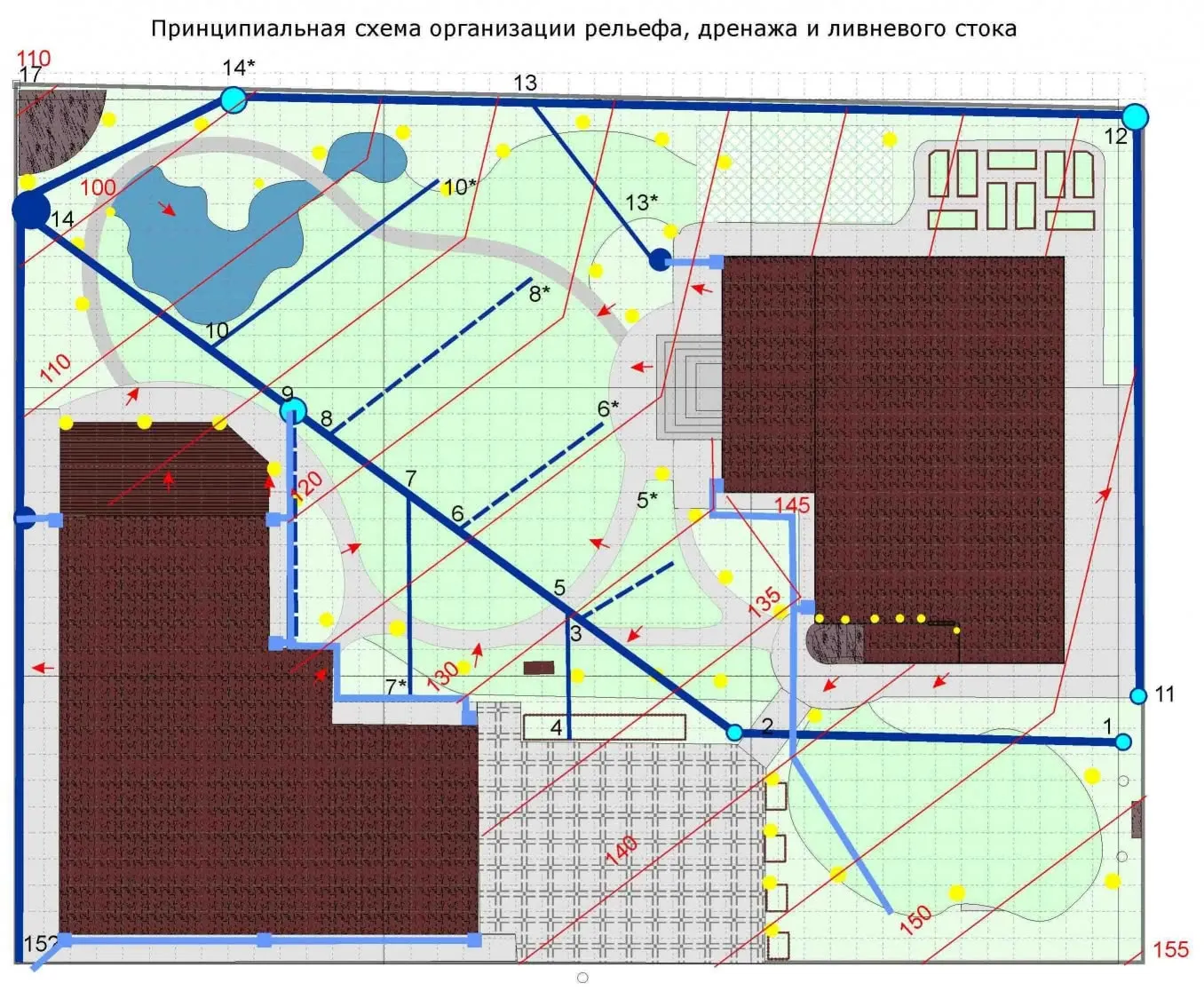

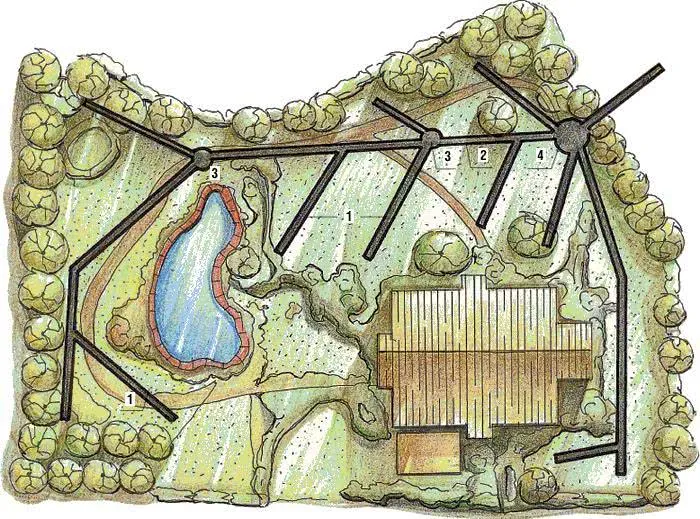

Планировка основной и боковых веток закрытого дренажа

Боковые траншеи должны быть размещены под углом, близким к 45о, по отношению к основной линии. Длина веток определяется для каждой зоны отдельно – по площади участков с избыточной влажностью. Оптимальная схема – это расположение линий отвода в виде елочки.

Обязательно планируют установку соединенных линий вокруг дома. После выбора направлений и разметки точек соединений траншей, просчитывают количество колодцев, через которые в будущем будут промывать систему и проводить профилактические ремонтные работы и осмотр. Точки обязательного монтажа ревизий:

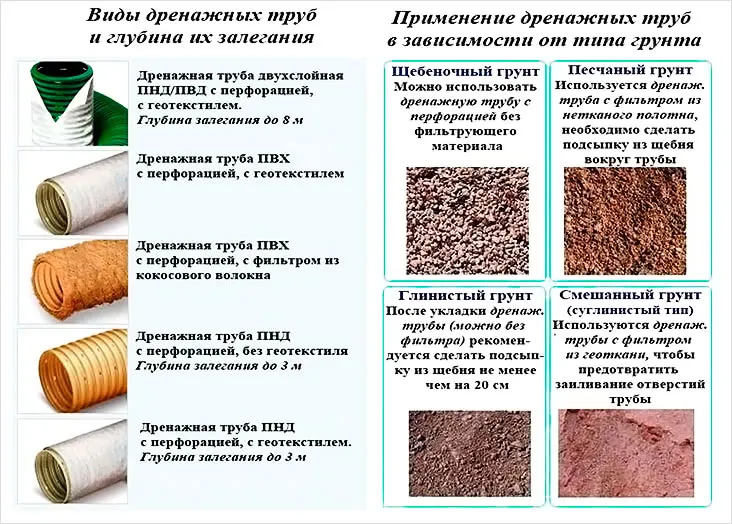

Виды изделий для закрытой дренажной системы

Варианты:

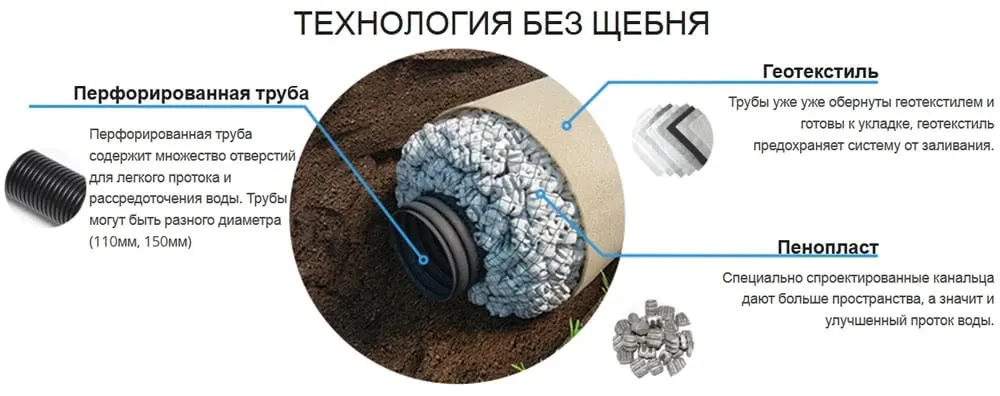

Готовая к укладке на грунт труба

• Сыпучие материалы. Понадобятся: щебень или гравий, песок.

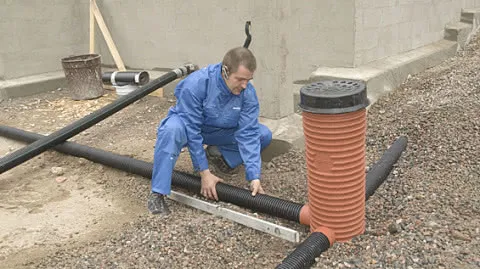

Правильный монтаж дренажной ветки

Техника укладки материалов в траншеи закрытой дренажной системы:

Обязательно проверяют уровнем горизонтальность установки

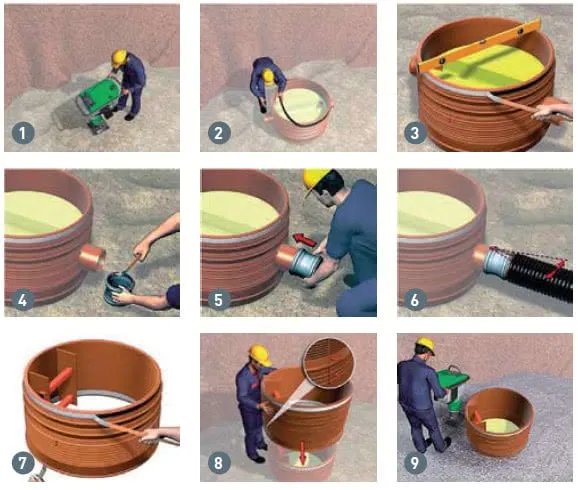

Для емкостей с глухими стенками необходимо самостоятельно сделать отверстия по диаметру труб и подготовить герметик. Трубу вставляют в отверстие, края обмазывают герметиком. Верхние части емкостей накрывают заводскими глухими крышками, или решетками.

Заводской пластиковый колодец с крышкой

Для удобной работы в траншеях формируют расширенные площадки для установки колодцев. После подсоединения труб каналы засыпают.

Вывод стока дренажной сети

Сток закрытого дренажа можно вывести в ближайшее озеро или сточную канаву. Если нет возможности сделать отвод в канализацию или овраг, создают дренажное поле. Для организации фильтрационной площадки придется выделить достаточно большую площадь в низинной зоне. Но если уровень грунтовых вод постоянно высокий, то перенасыщенная влагой земля может не справиться с большим количеством стока из дренажа после дождей.

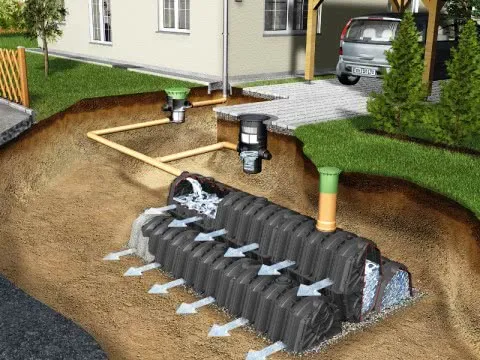

Сброс воды в грунт

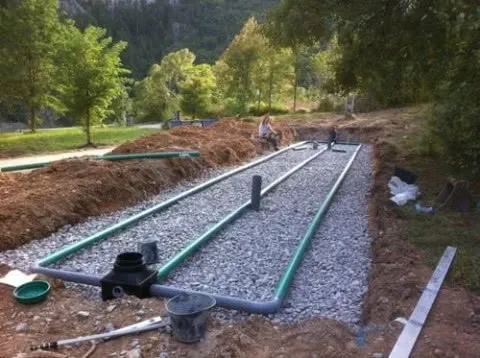

Дренажное поле – это участок, оборудованный аналогично дренажной траншее, только без текстильного слоя. Выкопанную на глубину до 1 м площадку утрамбовывают, засыпают слоем гравия средней фракции или щебня. От выхода центральной трубы создают несколько параллельных отводов по всей площади поля. Через отверстия в шлангах влага попадает на гравий и просачивается в грунт.

Поле для вывода дренажа за пределами участка

Дождевую воду из поверхностной системы используют для наполнения ландшафтных водоемов, или собирают в приемные накопители для последующего технического применения.

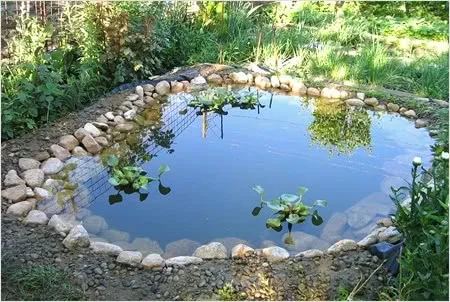

Искусственный дренажный пруд

Видео: правильная организация осушения

Полезное видео: основные правила и самые распространенные ошибки при планировании и обустройстве дренажной системы закрытого типа.

Оптимальный вариант осушения участка – профессиональное планирование до начала строительных работ. Процесс монтажа на готовом участке – это сложная трудоемкая процедура, после проведения которой придется наново засеивать газон, пересаживать деревья, облагораживать двор. Ошибки, связанные с неверным выбором направления, некорректным определением наклона или неправильной установкой исправить сложно. Для устранения дефектов придется еще раз проводить полный объем работ. Чтобы получить идеальный результат, лучше заказать установку системы в организации, которая будет заниматься строительством и ландшафтными работами, или провести одновременный монтаж дренажа и наружной канализационной системы.
