Схема подключения электрического дверного звонка в квартире — пошаговое руководство

Просмотров 1к. 26.07.2017

Эти элементы сигнализации, которые просты в своей конструкции, устанавливаются почти в каждом здании, и нет необходимости объяснять, для чего они предназначены. Когда речь идет о процессе установки, всё сводится к двум ключевым аспектам – как правильно выбрать и подключить электрический звонок к внутренней электропроводке.

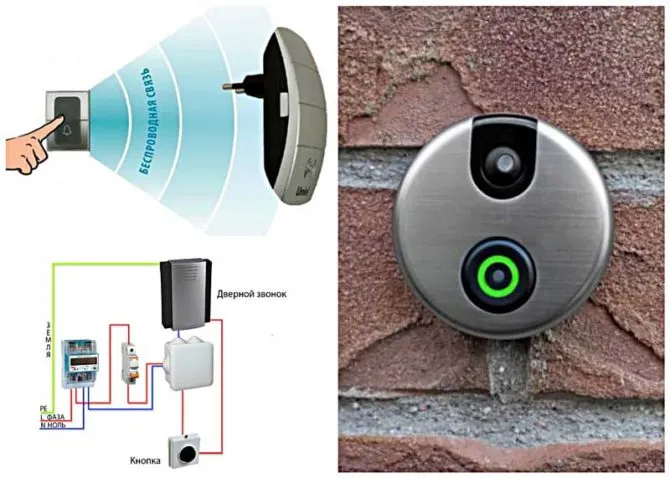

Все образцы подразделяются на две большие группы – проводные звонки и модели, состоящие из передатчика и приемника. Связь между последними поддерживается без подключения проводов, аналогично системе Wi—Fi. Отсюда и название – беспроводные сигнальные устройства. Это и определяет принципиальное отличие в установке звонков разных типов. Общее у них то, что независимо от производителя и модификации, им необходимо присоединение к сети 220в или питание от сменных элементов.

1. Принцип функционирования
2. Особенности моделей и специфика монтажа
3. Звонки беспроводные
4. Проводные звонки

Принцип функционирования

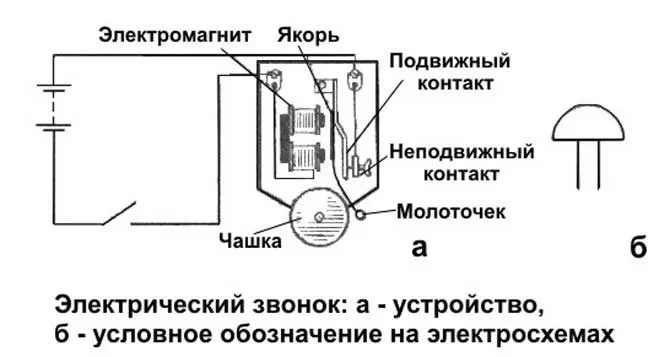

Разобравшись в этом, несложно понять, как подключить звонок. Он состоит из магнитной системы с контактной группой. При подаче напряжения нажатием кнопки (цепь замыкается) якорь притягивается к сердечнику. Находящийся на конце подвижного контакта молоточек, периодически ударяя по металлической чашечке, инициирует появление звуковых волн.

Следовательно, подключение звонка всегда производится так, чтобы по обмотке его магнитной системы при замкнутых контактах кнопки протекал ток.

Примечание

Существует правило, которое касается присоединению к эл/цепям любых технических устройств. Элемент управления схемы (в данном случае, кнопка дверного или иного звонка) всегда включается только в фазу или плюсовой провод источника питания. Это необходимо для того, чтобы в исходном положении (по умолчанию) «изделие» было обесточено. Это один из пунктов эл/безопасности.

Получается, ничего особенного. Любая схема подключения дверного звонка (а разработать ее несложно и самостоятельно) основана на этом принципе. И независимо от того, какое приобретено сигнальное устройство, как проложены провода, ничего не меняется. Если же речь идет о беспроводной модификации, и того проще. Здесь не придется думать, как произвести подключение. Главное – при установке элементов питания не перепутать их полюса («+» и «–»).

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

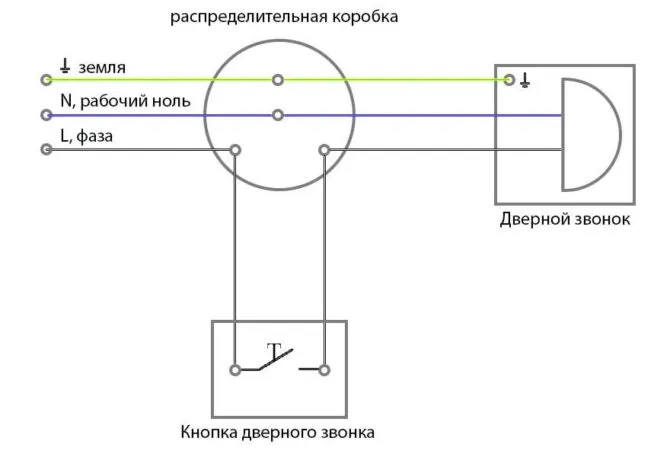

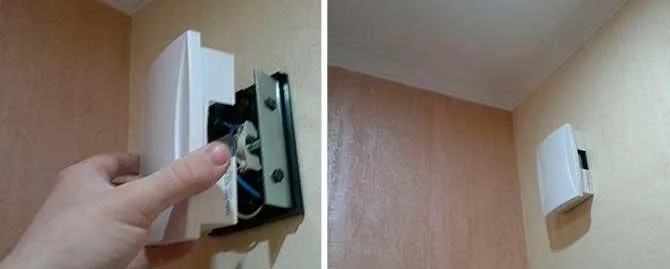

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

Полезные советы:

• Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
• Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.
