Схемы электронных балластов для энергосберегающих ламп
Какие у меня есть схемы энергосберегающих ламп и балластов к люминисцентным лампам.
</<!— 4 (2023-08-19)—>
Люминесцентные лампы теперь утрачивают свою актуальность из-за запрета на их использование с наступающего месяца, однако для сохранения в памяти оставлю этот пост. У этих ламп есть два недостатка, характерных для всех: транзисторы функционируют в линейном режиме и используется небольшой дроссель.
У них у всех два недостатка: транзисторы работают в линейном режиме и маленький дроссель. Если менять транзистор на большего размера, то надо параллельно переходу база-эмиттер и эмиттерному резистору припаять дополнительный резистор, он необходим для уменьшения усиления транзистора. Уменьшать усиление транзистора необходимо из-за того, что у транзисторов h21 увеличивается при увеличении мощности и транзисторы переключаются не из-за насыщения сердечника «кольца» положительной обратной связи, а из-за эффекта Кирка в транзисторах, то есть недостатка величины h21 для дальнейшего увеличения тока коллектора. Подбирать номинал этих двух резисторов можно по осциллографу, то есть начать с резистора номиналом 47 Ом и последовательно его уменьшать до тех пор, пока частота переключений не приблизится к резонансной и дальше увеличиваться не будет. Резонансной частоты достичь не удастся, она все равно будет ниже. Если нет осциллографа, то уменьшать номинал до тех пор, пока лампа не потухнет, а потом впаять резистор немного большего сопротивления. Если эти резисторы не монтировать, то будет перегруз лампы, дросселя и конденсатора 47нФ, так как частота может опуститься до резонансной для колебательного контура образованного конденсатором 47нФ и дроселем. В результате может разрушиться даже конденсатор 47нФ.
светильник ВУШК-675851-002
dial NHSB23 2700K E27 220-240V~50Hz 23W 170mA

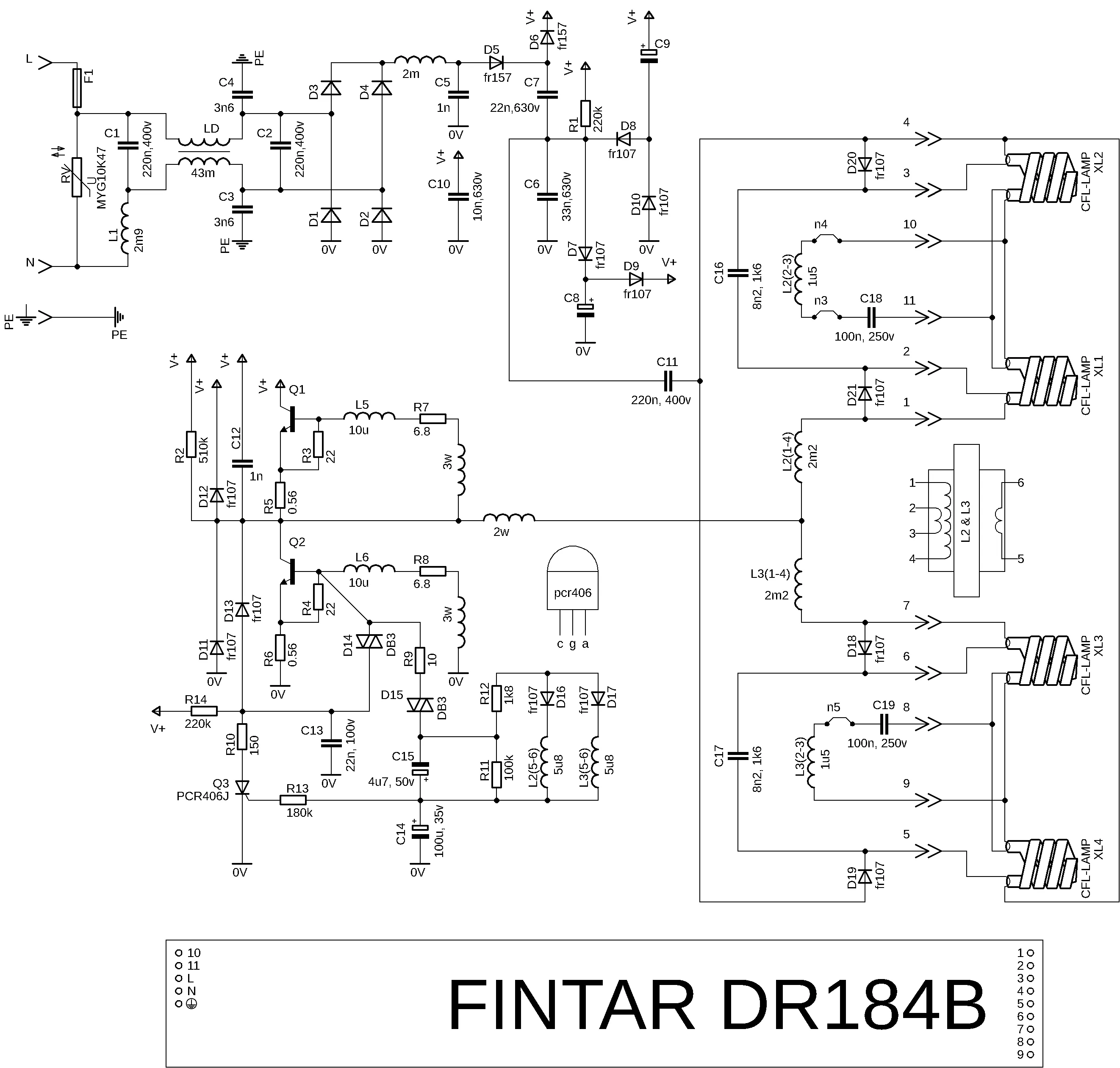

балласт fintar dr184b

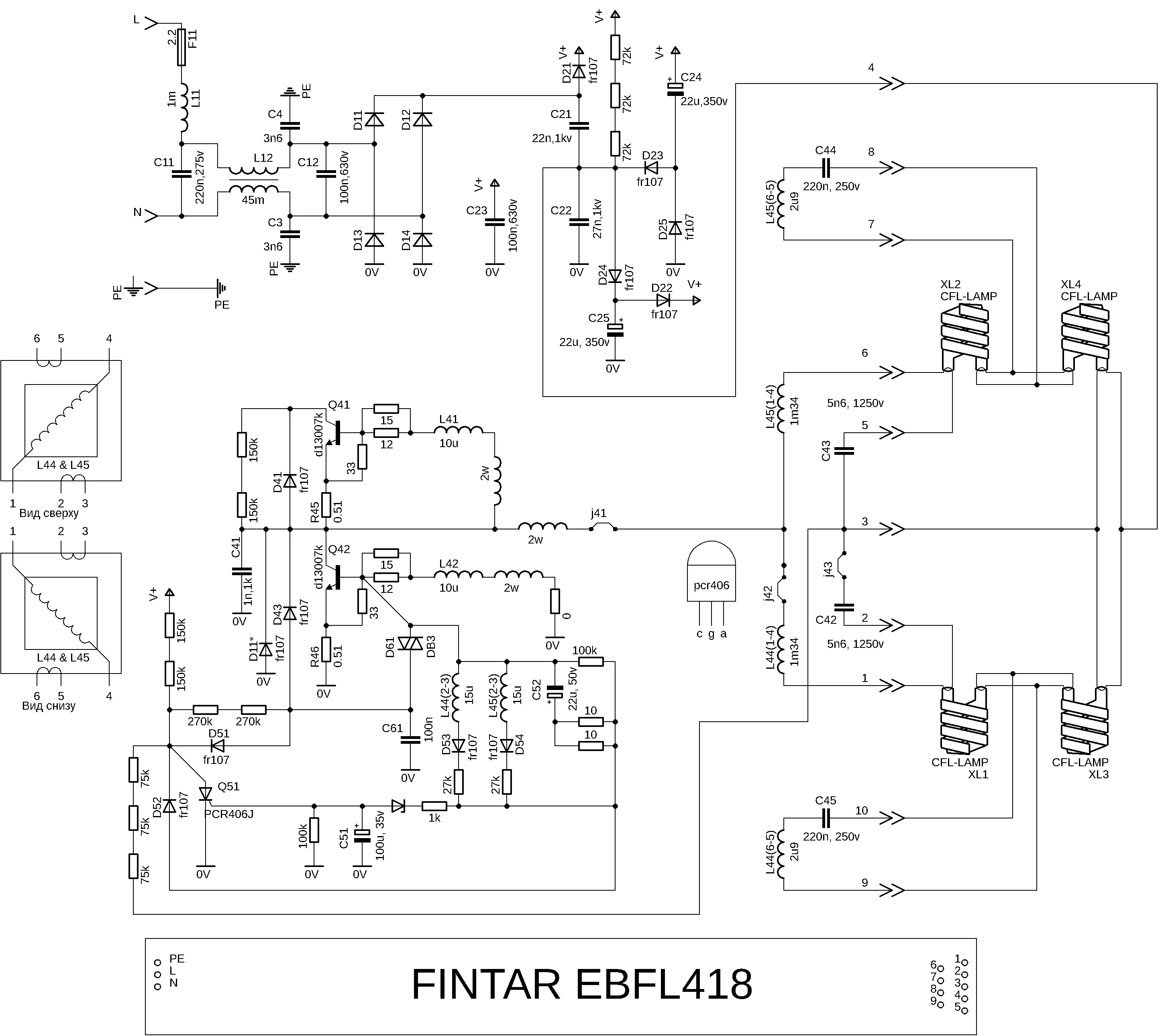

балласт fintar ebfl418

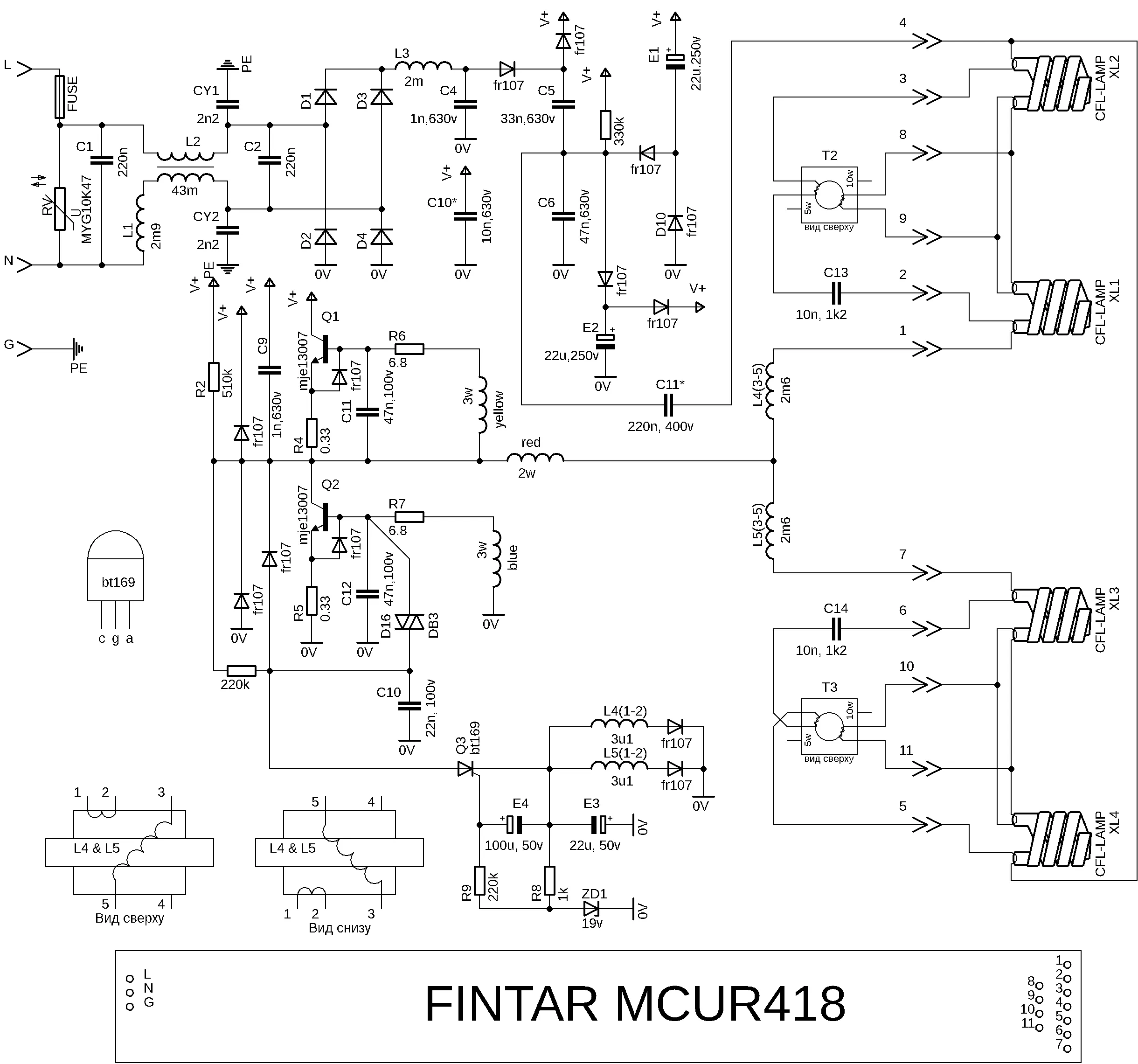

балласт fintar mcur418

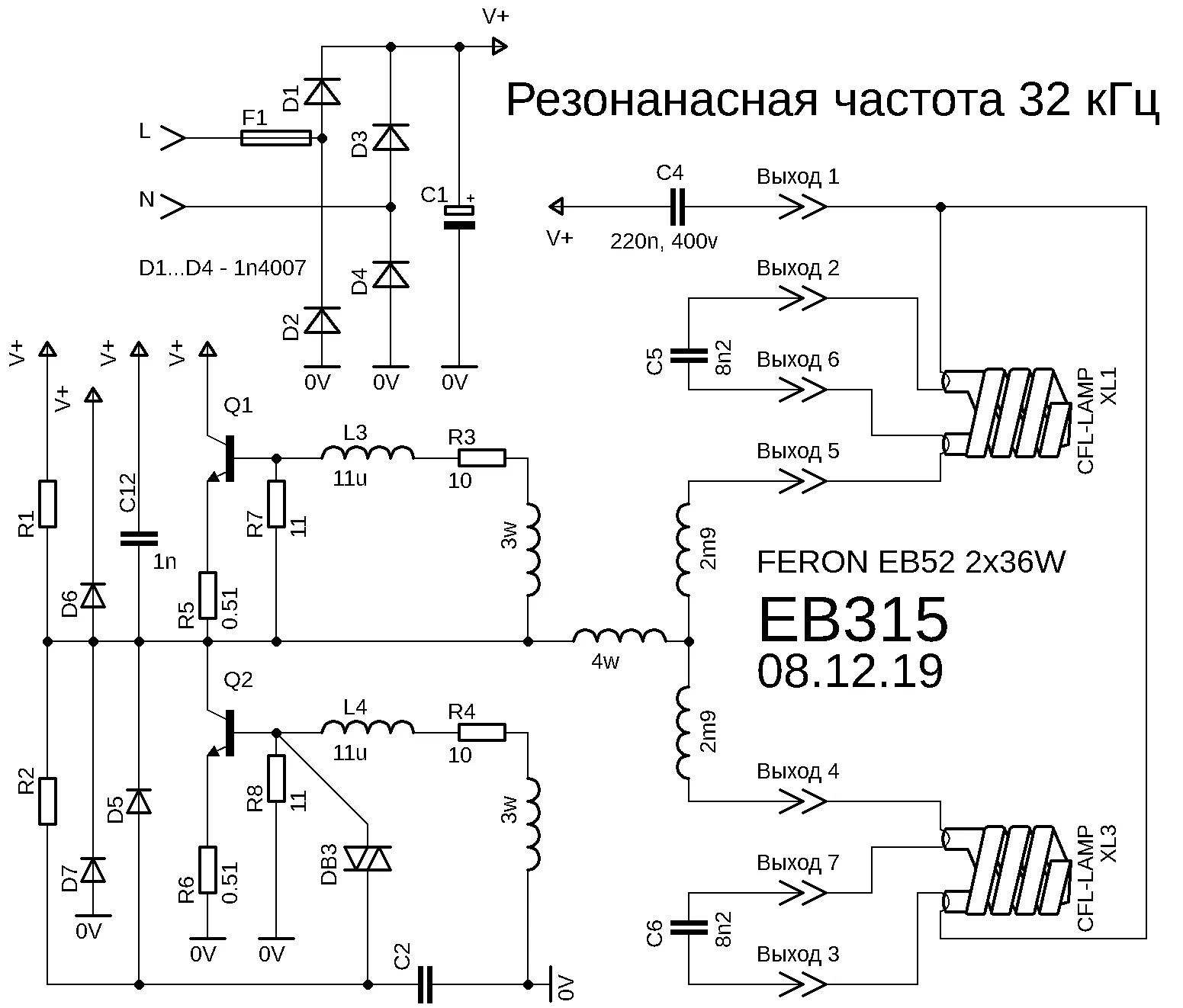

балласт feron EB52 : EB315 E/B T8 2x36W 230V/50Hz 0.99C ABS CE
балласт TDM EB-T8-118-EA3
балласт ETL-118-A2 1Х18ВТ Т8/G13 ASD
светильник TDM Electric ЛПО136

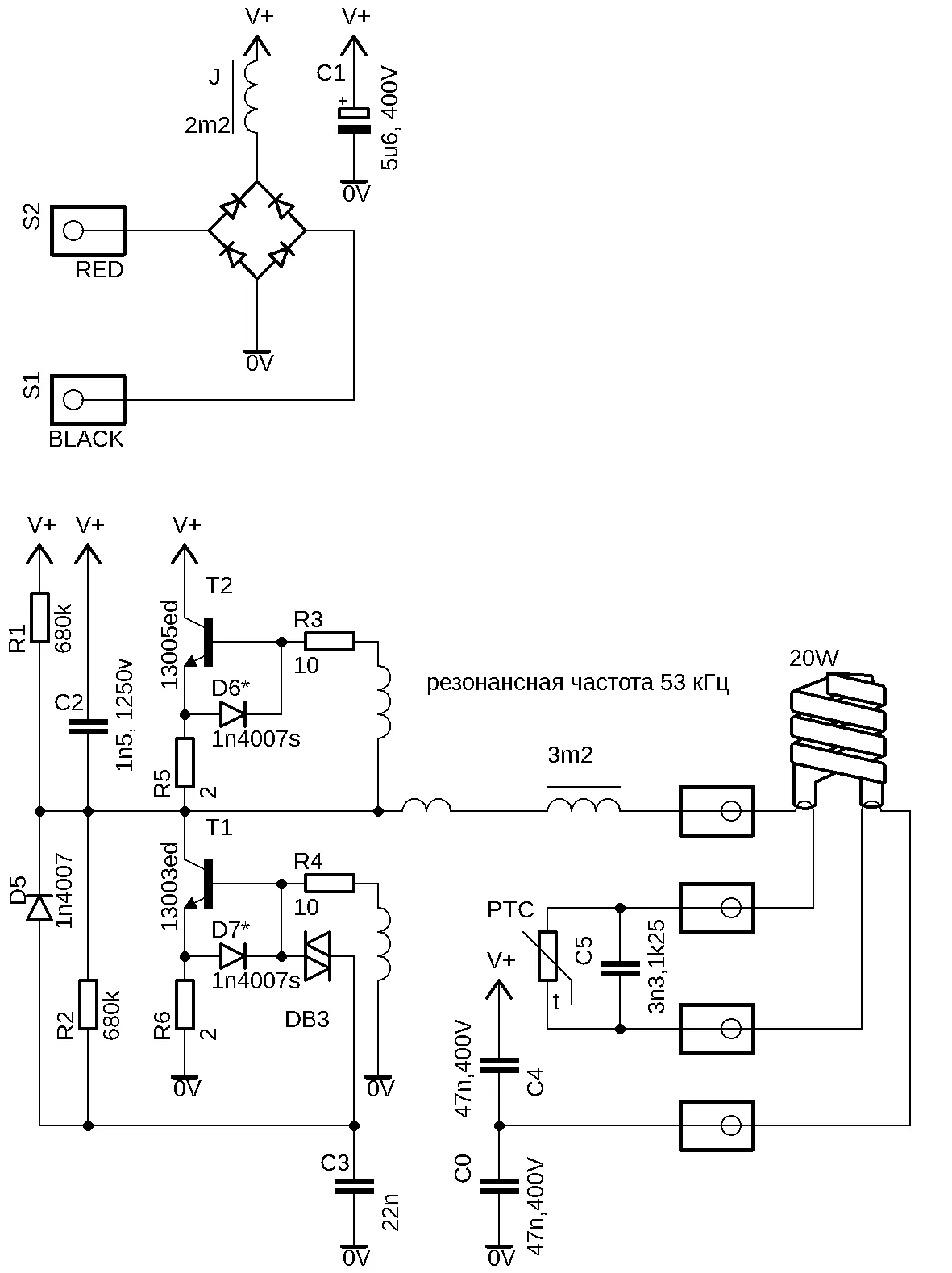

каждый день 20w

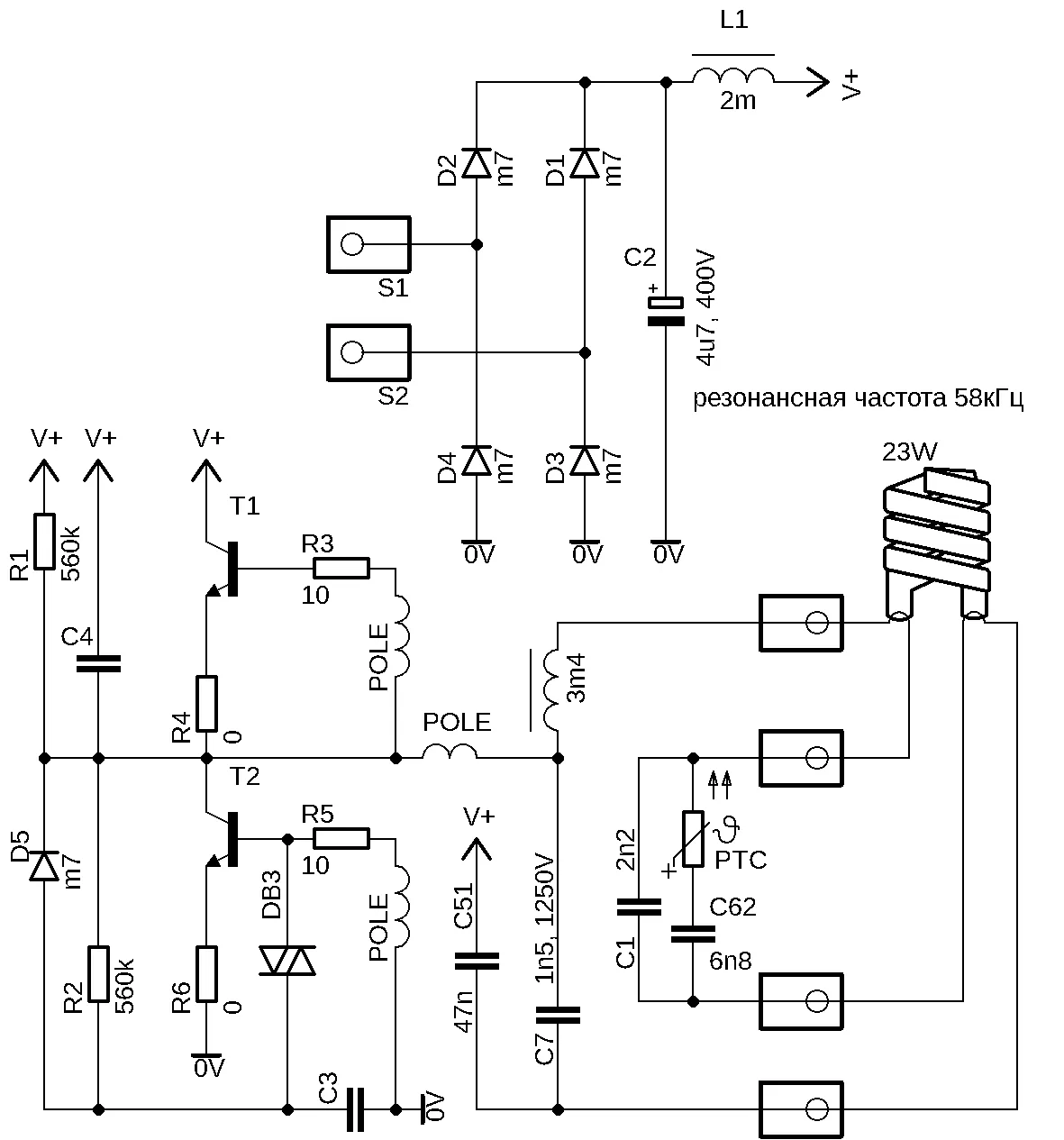

лампочка народная 25Вт НЛ-DS-25Вт-4000K-E27

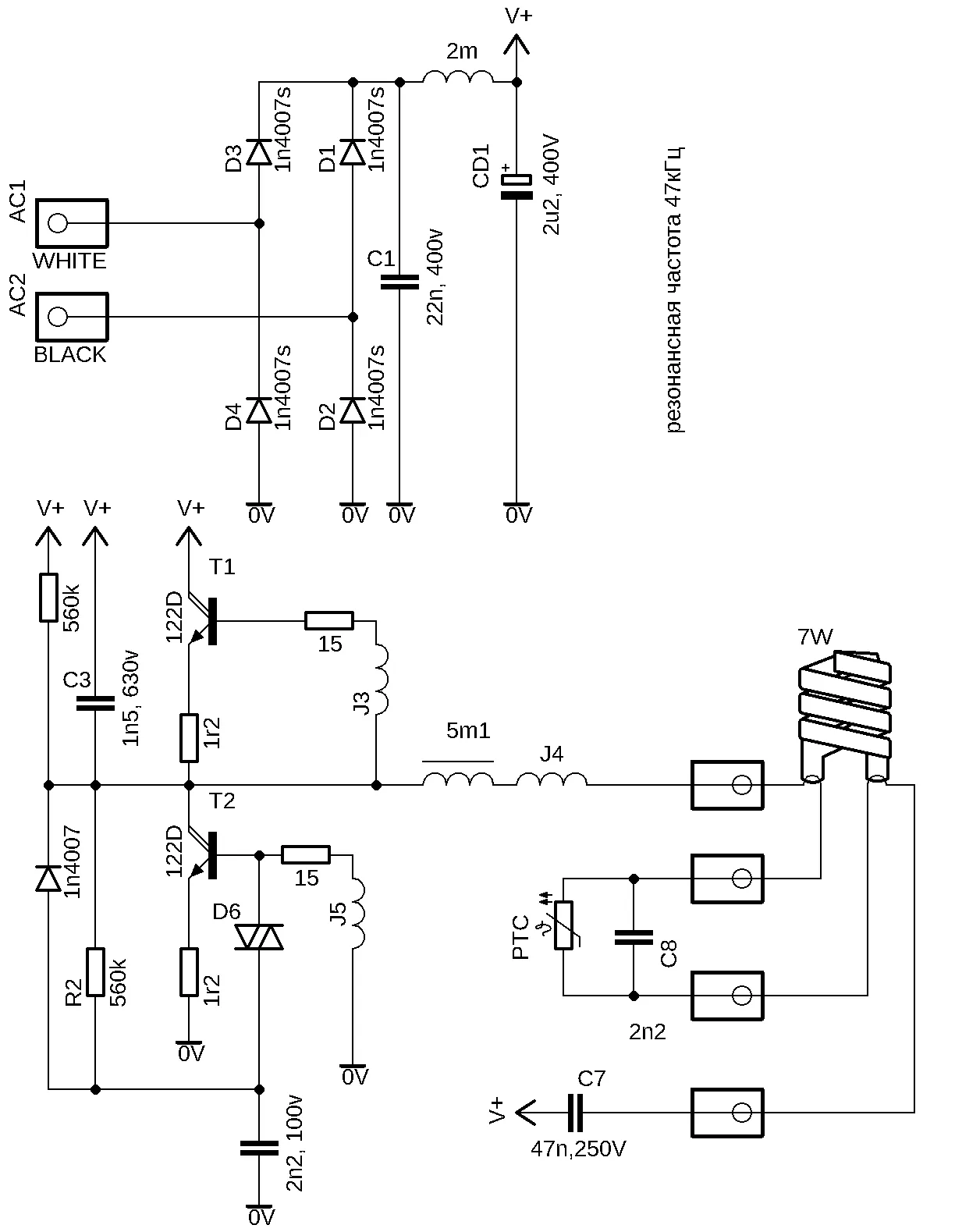

nakai 7Вт

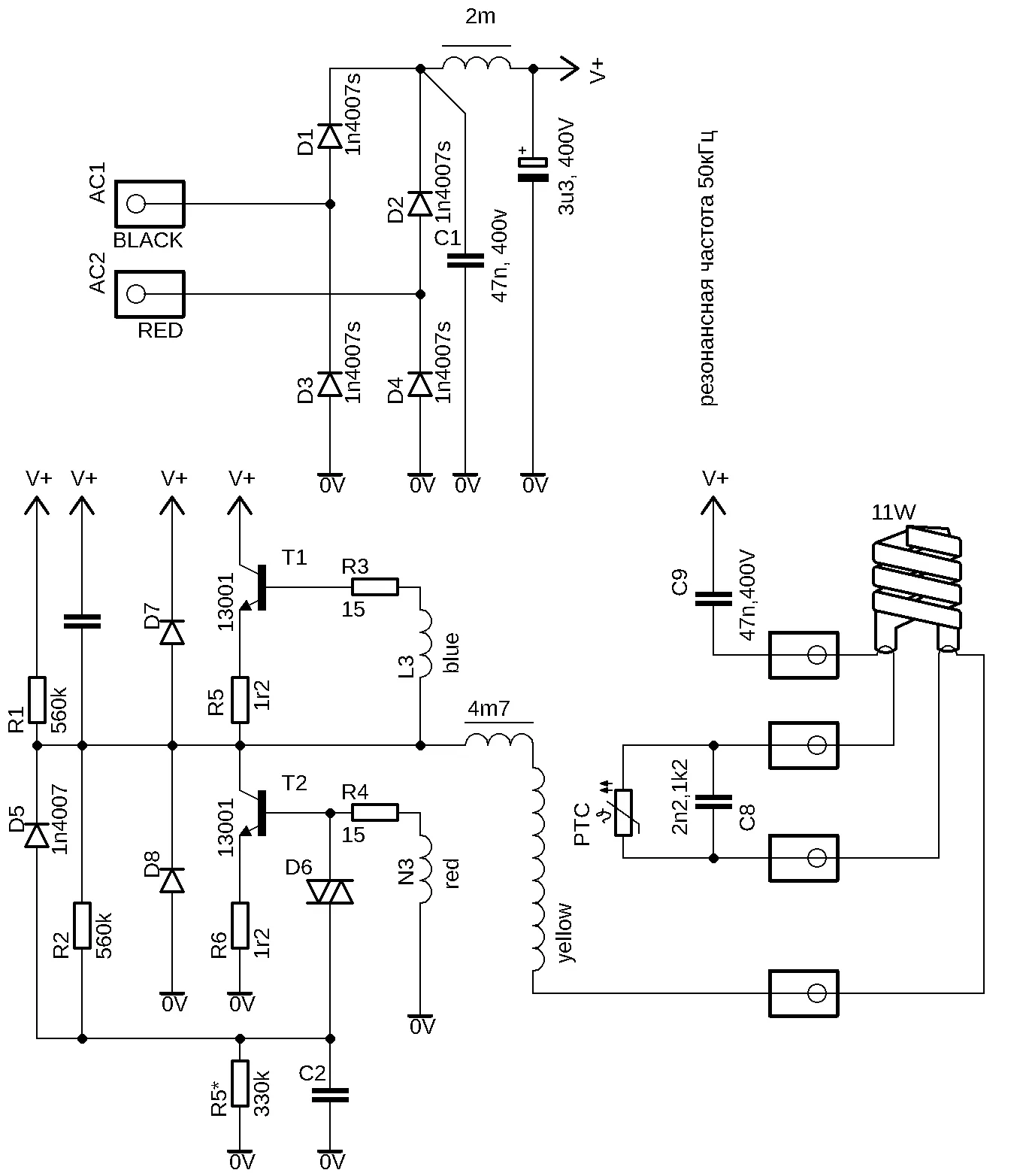

nakai 11Вт
nakai 18Вт
nakai 20Вт
navigator ncl-sf10 20Вт
navigator ncl-sf10 30Вт

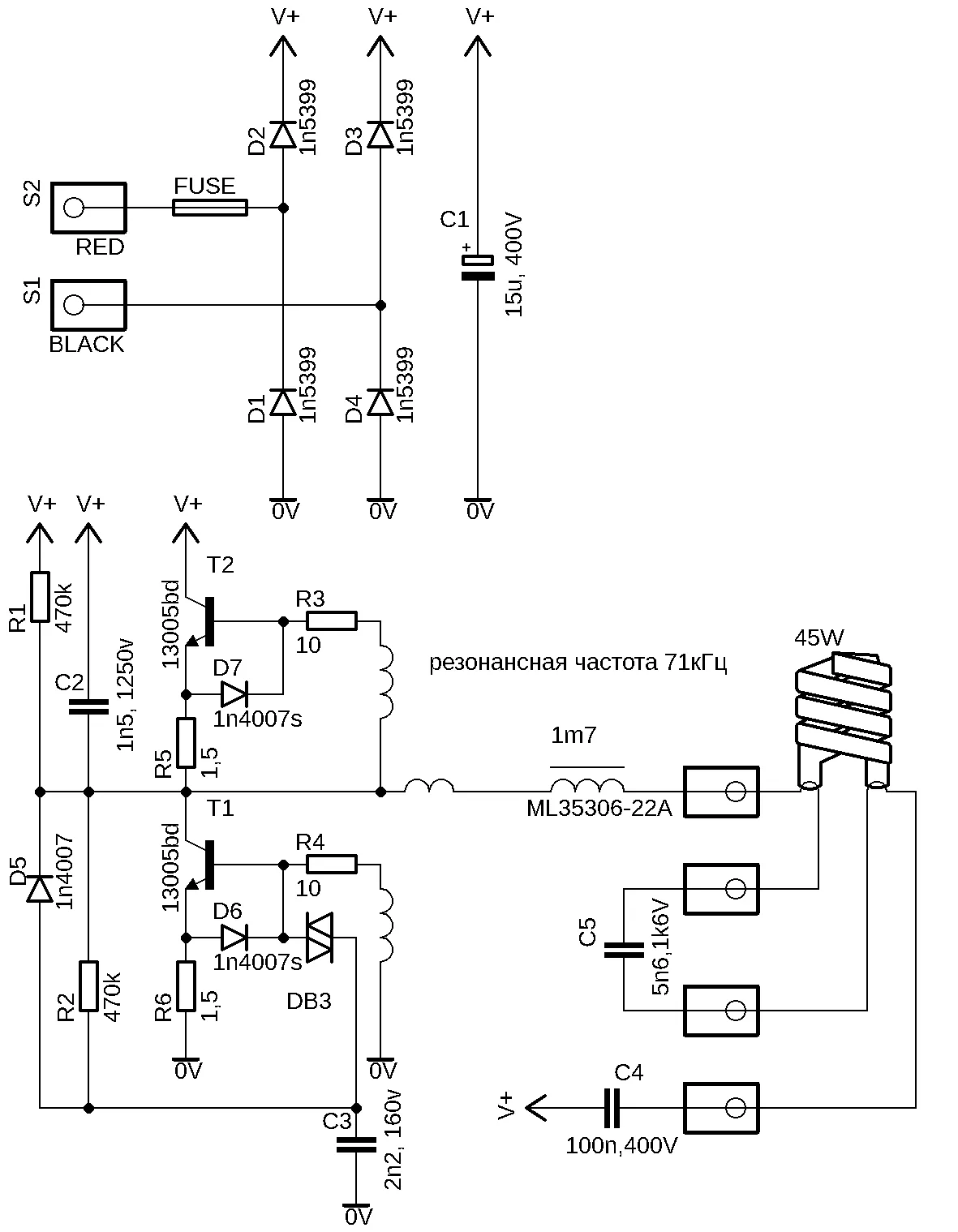

navigator ncl-sh 45Вт

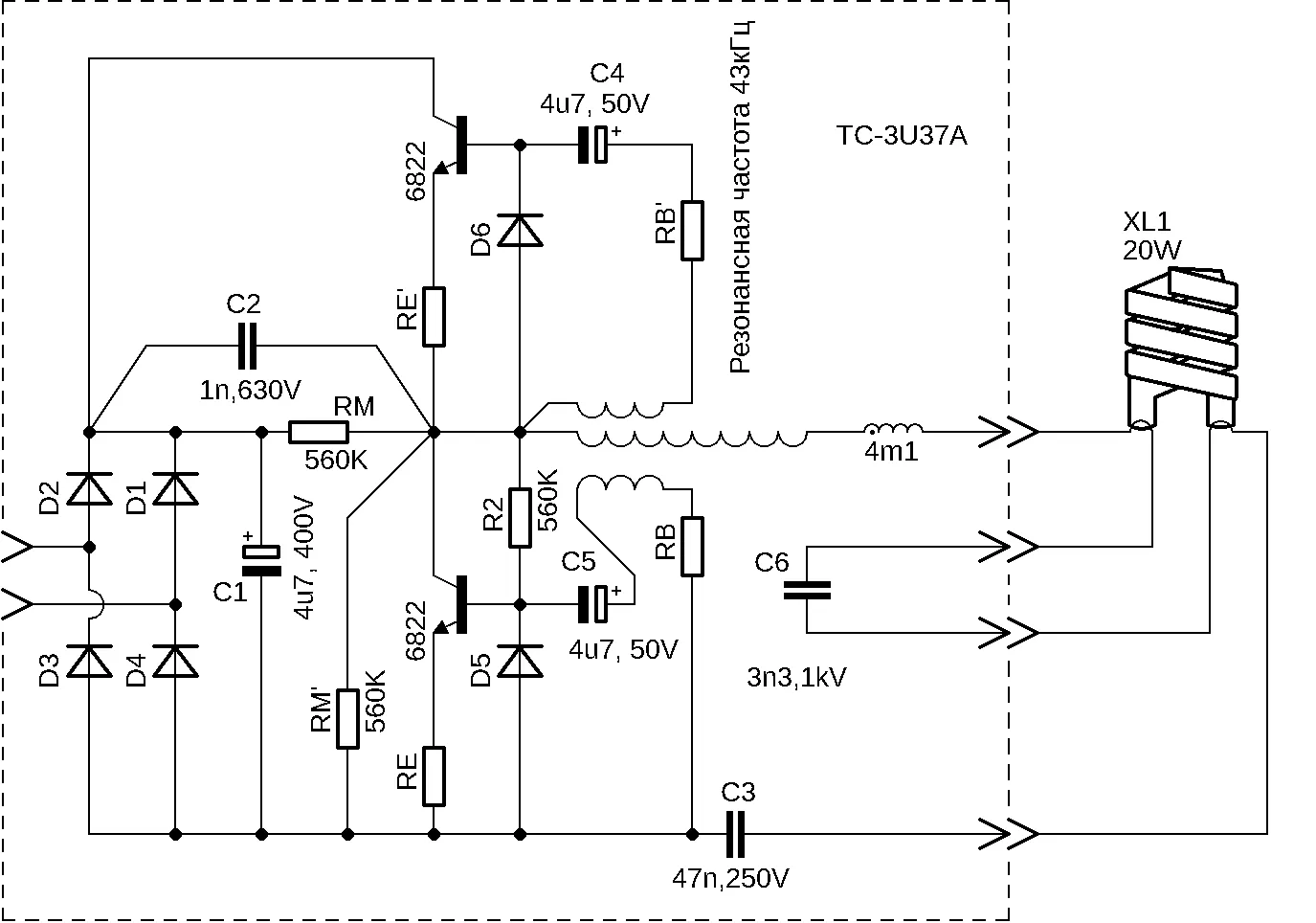

tc-3u37a

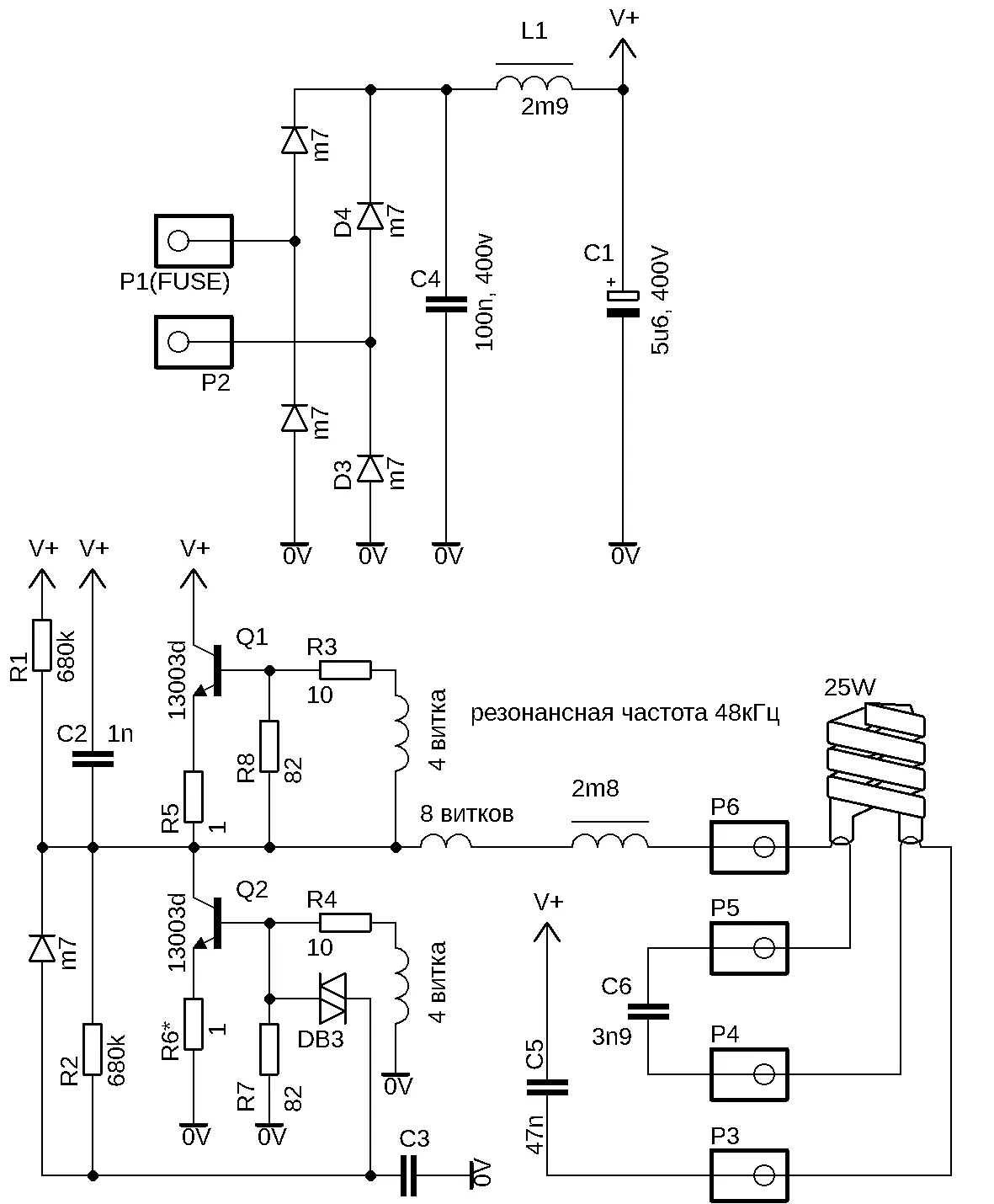

\TDM ELECTRIC КЛЛ-25Вт-4000K-E27
экономка 15w
Почему мигает энергосберегающая лампа?
Энергосберегающие лампы могут мигать по нескольким причинам:
-
Когда лампа начинает выходить из строя, она может начать мигать или мерцать. Это может быть вызвано повреждением электронной схемы в лампе.
-
При низкой температуре окружающей среды энергосберегающие лампы могут начать мигать или мерцать, особенно если они не предназначены для работы в холодном климате. Это связано с тем, что энергосберегающие лампы содержат малое количество ртути, которое необходимо, чтобы лампа работала правильно. При низкой температуре ртути необходимо больше, чем при обычной температуре, что может привести к мерцанию лампы.
-
Неправильное подключение лампы к сети или низкое напряжение в электрической сети может также вызывать мерцание энергосберегающей лампы.
-
Иногда энергосберегающие лампы могут мерцать из-за неправильного выбора регулятора света. Некоторые регуляторы света не предназначены для работы с энергосберегающими лампами и могут вызывать мерцание.
Если энергосберегающая лампа мигает или мерцает, то лучше всего заменить ее на новую или проверить правильность подключения. Если проблема сохраняется, необходимо обратиться к специалисту для диагностики и устранения неисправности.
