железобетонные для жилых зданий: основные параметры.

Создан ГОСТ 26434-2015 с целью установления основных характеристик для перекрытий и общих рекомендаций по их использованию. Данный стандарт применим только к префабрикованным железобетонным перекрытиям.

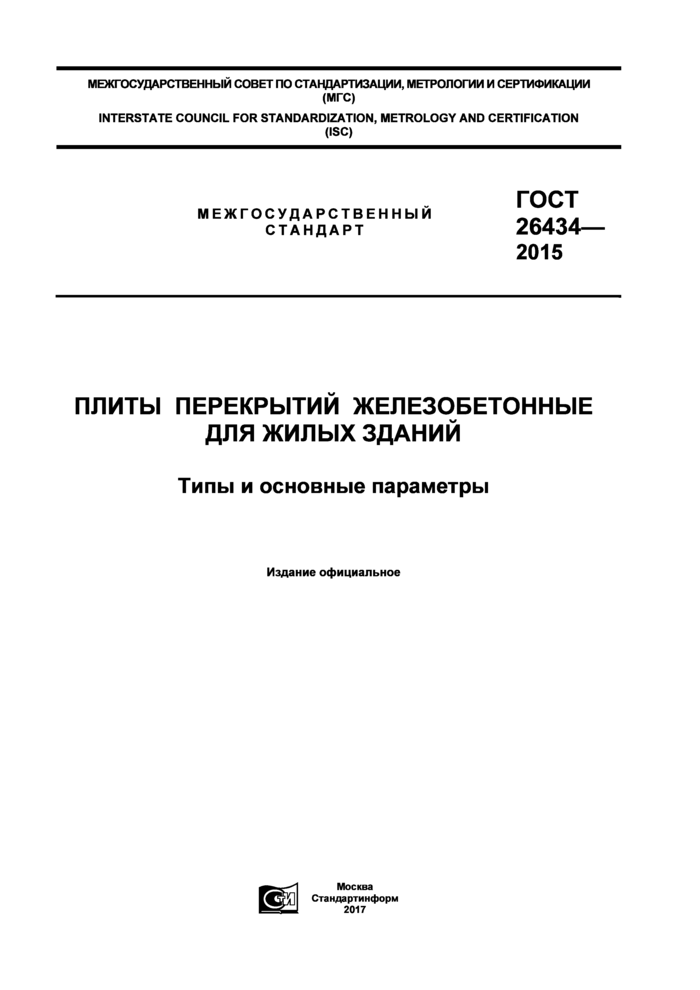

ГОСТ 26434-2015: Плиты перекрытий

Основные формы и размеры плит

Согласно данному стандарту, можно выделить такие типы плит перекрытия:

  • однослойные сплошные;
  • многопустотные.

В свою очередь они разделяются по видам: однослойные -1П; 2П, пустотные на 1ПК; 2ПК и ПБ. Их габариты:

Вид панелей

Длина,м

Ширина,м

Толщина, м

3; 3,6

4,8; 5,4 ;6; 6,6

0,12

2,4; 3; 3,6;6

1; 1,2; 1,5; 1,8; 2,4; 3; 3,6

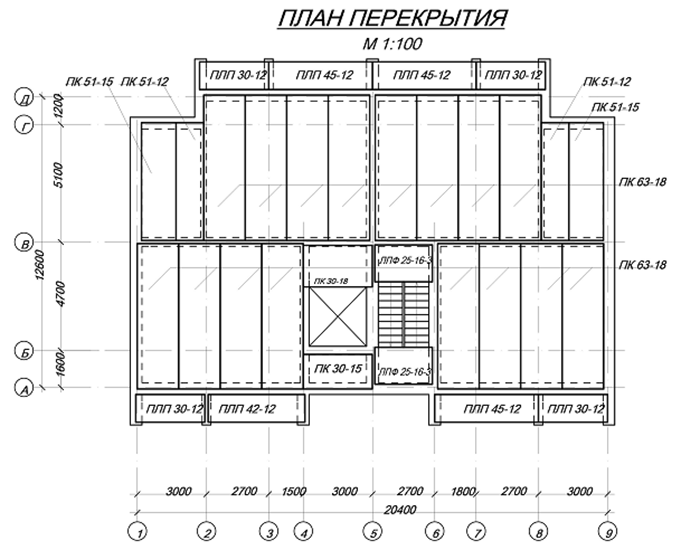

Плиты перекрытия: требования ГОСТ по

0,16

1ПК

2,4-6,6(шаг 0,3)7,2 ;7,5 ;9

1; 1,2; 1,5

0,22

2ПК

2,4-6,6(шаг 0,3)

ПБ

2-15(шаг0,1)

1,2;1,5

Кроме размеров, плиты делятся по способу опирания на стены:

  • двусторонний — это самый оптимальный метод, в этом случае торцы изделия кладутся на несущие стены здания;
  • трёхсторонний – в этом случае на стену опирается торцы панели ПКТ и одна из длинных сторон. При таком методе укладки возможен изгиб только свободной части плиты;
  • четырёхсторонний – применяется, когда от конструкции требуется увеличенная прочность. Плита марки ПКК монтируется на все четыре стороны плиты. Это довольно дорогой способ и применять его рентабельно только при возведении многоэтажных зданий.

Выписка из СНиП

Опирание на плиты устанавливает СНиП. Уровень нахлеста плит на несущие стены указан в разделе Перекрытия документа «Пособие по проектированию жилых зданий».

Для толщины плиты более 22 см он составляет 10 см, для панели менее 22 см — это 8 см. В любом случае глубина опирания на стену не ложна быть более 15 см. Для панелей с трех и четырёхсторонним методом опирания размер опоры не регламентируется.

Для монолитных изделий рекомендуются такие глубины опирания:

1. Длинна плиты более 4 м, укладка на две стороны – 7см.

2. Длина 4 метра, при монтаже на две стороны и более при укладке на три стороны – 5см.

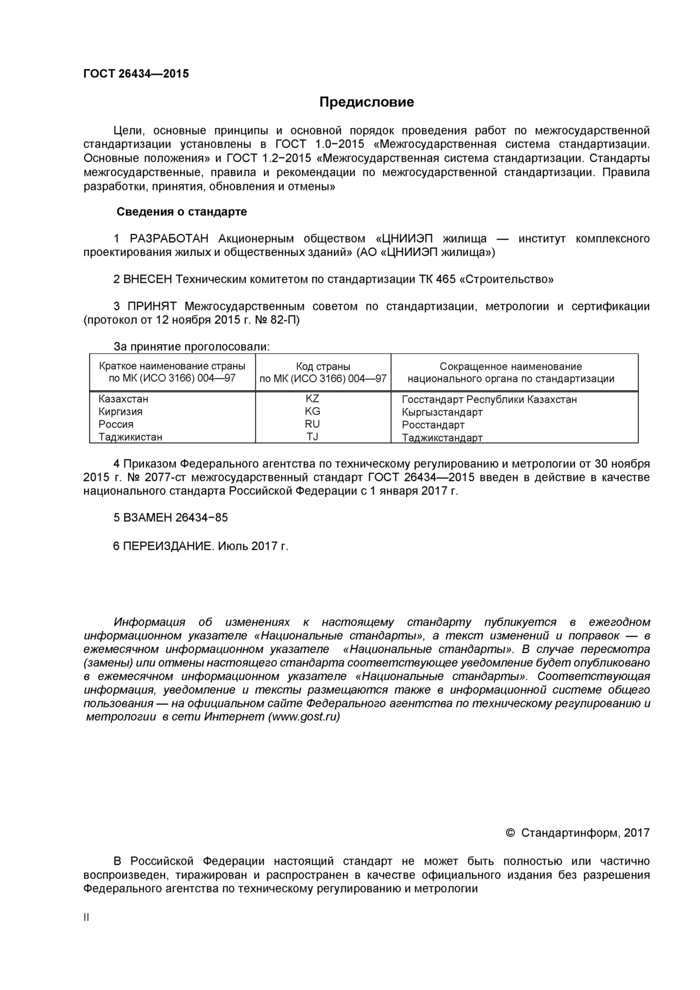

ГОСТ 26434-2015: Плиты перекрытий

3. При четырехстороннем методе 4 см по всем сторонам.

Все вышеперечисленные факторы должны обязательно приниматься во внимание при проектировании и расчете различных зданий жилого и промышленного назначения.

Достоинства и недостатки

Плюсы сборных плит перекрытия:

  • быстрая установка;
  • невысокая стоимость;
  • прочность;
  • длительный срок эксплуатации;
  • несложность монтажа при помощи механизации;
  • приличный уровень шумоизоляции.

Минусы: невозможность монтажа без применения специальной техники и наличие швов между изделиями.

В некоторых случаях, когда нет возможности применить изделия шаблонных параметров приходится использовать монолитную плиту перекрытия, которая готовится на месте самостоятельно, без применения строительной техники. Её характеризуют

  • высокая надежность;
  • возможность покрыть любые площади без швов;
  • продолжительный срок службы, около 100 лет;
  • пожаробезопасность.

Но есть и отрицательные стороны длительное время застывания раствора (около 4 недель) и необходимость установки дополнительных опор.

Применение

Использование изделий из железобетона регламентируется различными руководящими документами, в основном это ГОСТ 26434-2015 и ГОСТ 9561-2016. Оно достаточно широко: в данное время невозможно представить возведение многоэтажных зданий без железобетонных панелей перекрытия.

Такие ж/б изделия применяются при монтаже полов, потолков, фундамента и в редких случаях стен. Благодаря тому, что они имеют стандартный размер, процесс проектирования зданий значительно облегчается.

Как опираются плиты перекрытия?


Плиты перекрытия обычно опираются на несущие стены или балки. Это означает, что плиты должны быть установлены на крайние ряды кирпичей или блоков, а также на несущие балки или профили. Кроме того, для увеличения прочности и устойчивости плиты перекрытия могут быть закреплены на месте, используя стержни, крепежные элементы или анкеры.

Если плиты перекрытия не достаточно прочно опираются на несущие конструкции, это может привести к деформации или проседанию перекрытия. Поэтому важно обеспечить правильную установку и крепление плит перекрытия, а также правильное распределение нагрузок. При необходимости консультацию и помощь можно получить у квалифицированного специалиста, который сможет выполнить работу по установке перекрытия в соответствии с требованиями строительных норм и правил.
