Двухскатная крыша является одним из самых распространенных вариантов кровли и используется для защиты жилых и промышленных зданий от атмосферных осадков. Прочная и простая конструкция обеспечивает сток воды и сход снега,

Теплоизоляционный слой обеспечивает поддержание комфортной температуры в чердаке. Если у владельца загородного дома есть желание, он может произвести расчеты для параметров кровли и осуществить самостоятельное строительство двускатной крыши.

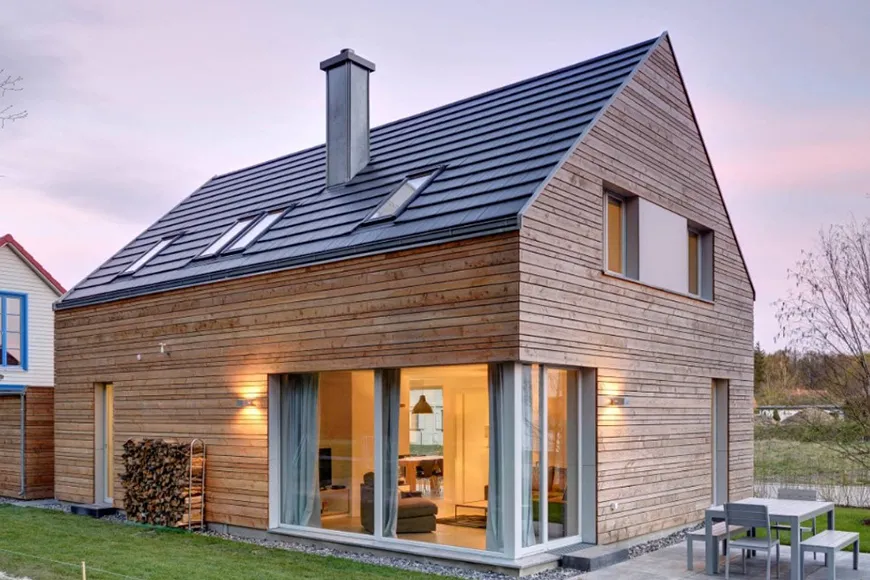

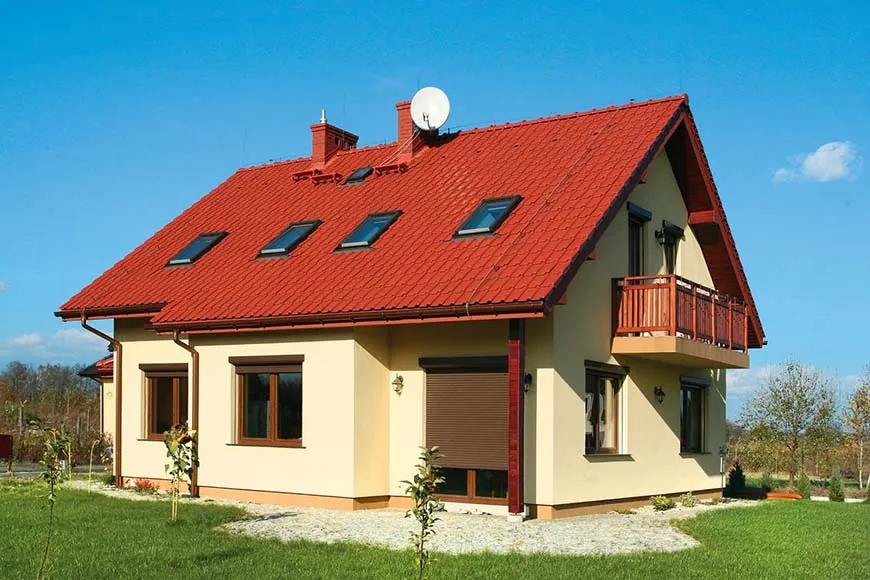

Двухскатная крышаДвухскатная крыша — самый распространенный тип кровли.
  1. Особенности двускатной крыши
  2. Преимущества
  3. Устройство крыши в два ската: из каких элементов состоит
  4. Мауэрлат
  5. Лежень
  6. Стропильная нога
  7. Затяжка
  8. Стойки
  9. Подкосы
  10. Обрешетка
  11. Конек
  12. Свесы
  13. Кобылки
  14. Фронтон
  15. Угол наклона
  16. Основные виды стропильных систем
  17. Висячие
  18. Наслонные
  19. Особенности сооружения крыши своими руками
  20. Проектирование конструкции
  21. Выполнение расчетов
  22. Выбор кровельного материала
  23. Металлочерепица
  24. Мягкая кровля
  25. Композитная черепица
  26. Профнастил
  27. Ондулин
  28. Фальцевая кровля
  29. Необходимые инструменты
  30. Подробная инструкция по монтажу двускатной крыши
  31. Подготовка
  32. Укладка мауэрлата
  33. Установка конькового бруса
  34. Монтаж стропил
  35. Крепление обрешетки
  36. Утепление
  37. Нюансы сооружения асимметричных двускатных крыш
  38. Отрицательные стороны двускатной крыши

Особенности двускатной крыши

Кровля состоит из наклонных плоскостей, соединенных в верхней точке горизонтальной балкой. Стандартная схема с симметричными скатами, расположенными под углом до 60°, отличается простотой расчета и сниженной нагрузкой на стены дома.

Встречаются варианты с асимметричными или ломаными плоскостями, позволяющие увеличить угол между скатами и нарастить объем чердака. Иногда встречается комбинированная кровля, состоящая из нескольких двускатных крыш, соединенных в единый комплекс.

Преимущества

Преимущества кровли с парой скатов, отмечаемые владельцами жилых домов:

Простота конструкции и ускоренный монтаж

Сниженный расход строительных материалов

Равномерное распределение нагрузок, обеспечивающее ресурс каркаса на уровне 40–50 лет

Наличие чердака, подходящего для создания жилых или технических помещений

Защита от скопления дождевой воды или снега

Простота обслуживания и ремонта

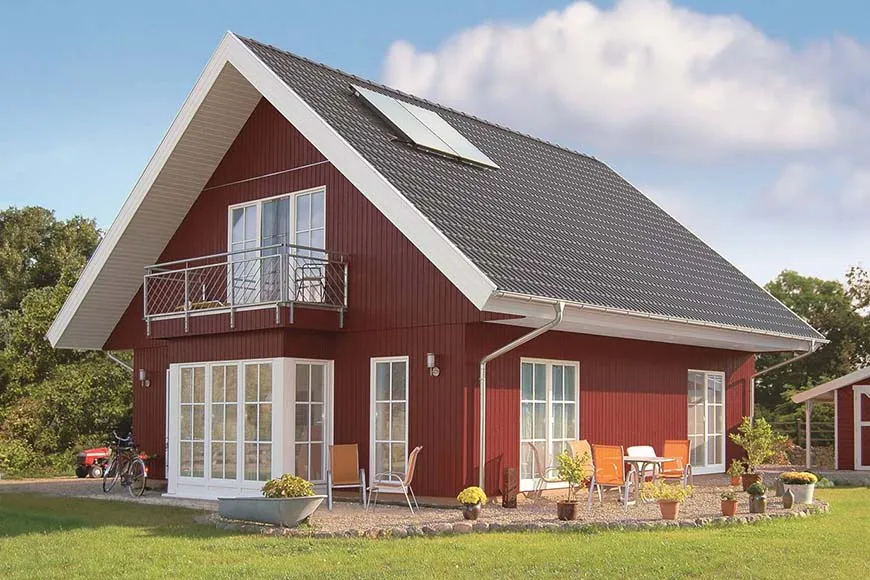

ПреимуществаКровля с парой скатов имеет простую конструкцию и ускоренный монтаж.

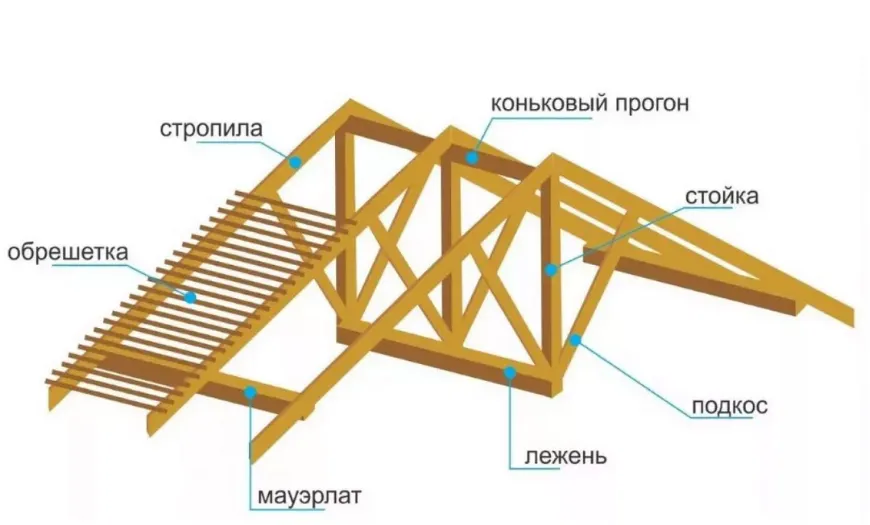

Устройство крыши в два ската: из каких элементов состоит

Крыша с наклонными боковыми скатами и вертикальными фронтонами оснащена прочной рамой. Имеются наклонные направляющие для крепления обрешетки, используемой для монтажа финишного покрытия. В каркасе имеются соединительные балки из квадратного или прямоугольного бруса, воспринимающие и распределяющие нагрузки. Конструкция двускатной крыши не зависит от угла наклона или габаритов кровли.

Мауэрлат

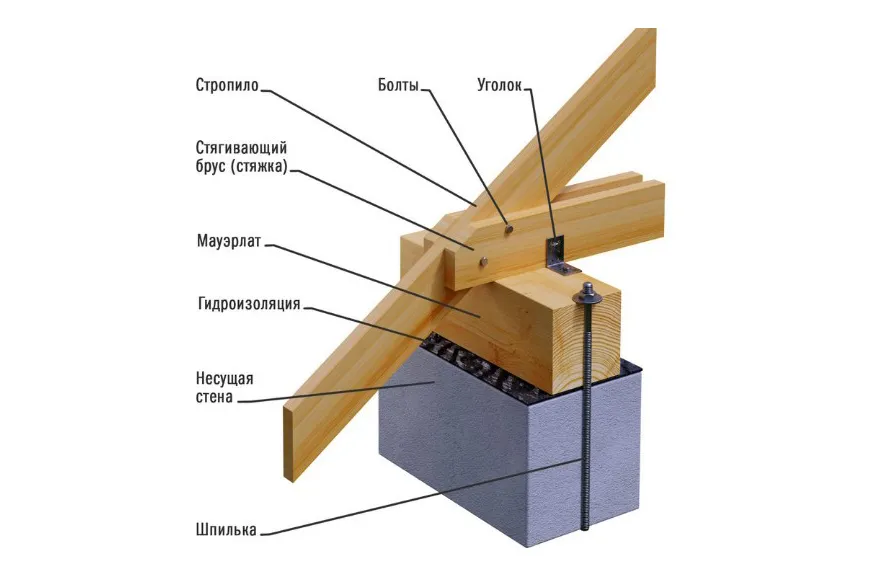

Для крепления стропильной системы кровли и равномерного распределения нагрузки используют раму, закрепленную по периметру стен дома. Конструкцию обозначают мауэрлат (от немецких слов Mauer и Latte – стена и перекладина), набирают из хвойного квадратного бруса с длиной грани 100…150 мм. Раму крепят к торцевым кромкам перегородок на закладных стальных шпильках или анкерах.

МауэрлатМауэрлат используется для крепления стропильной системы.

Для промышленных зданий допускается сооружение мауэрлата из кусков стального профиля, соединенных болтами или дуговой сваркой.

Лежень

Для крепления вертикальных опор конька крыши используют лежень, который проходит через чердак дома параллельно несущим стенам. Деталь изготавливают из бруса или стального профиля, линия установки зависит от конструкции кровли. Брус жестко крепят к перекрытию на чердаке или торцу внутренней перегородки анкерами или стальными прутами. От качества монтажа каркаса зависит срок службы крыши.

Стропильная нога

Элемент является каркасом скатов крыши, стропильные ноги выполняют из высушенного деревянного бруса без сучков и трещин или металлического профиля. Для стандартной кровли применяют перекладины сечением 50х150 мм, для снижения нагрузки на стены можно использовать брус 50х100 мм. От угла соединения направляющих зависит положение плоскостей кровли дома.

Существует 2 варианта крепления системы стропильных ног:

Жесткое Рассчитанное на здания из кирпича или бетонных блоков
Подвижное Компенсирующее усадку строений из бревна или оцилиндрованного бруса
Стропильная ногаСтропильная нога является каркасом крыши.

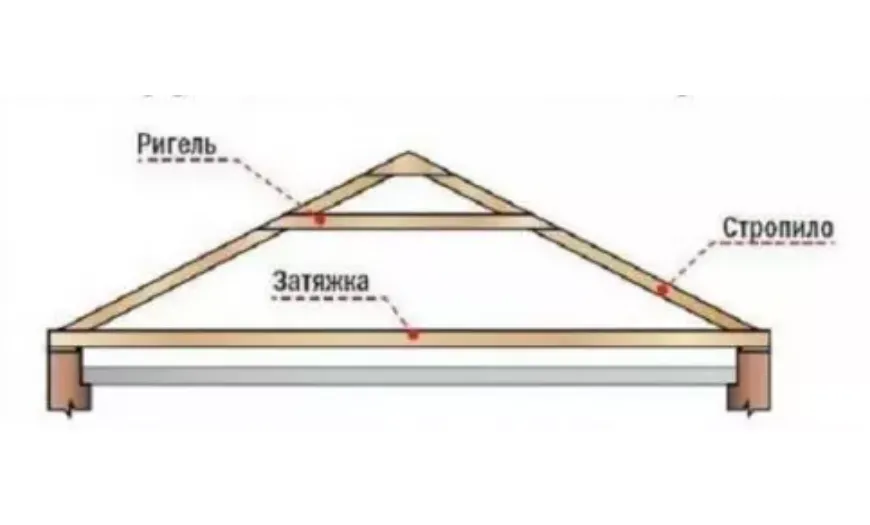

Затяжка

Элемент встраивается между нижними кромками соединенных треугольником стропил, обеспечивает стабильность положения направляющих. Затяжку изготавливают из бруса или досок, собранных в пакет. Для соединения применяют металлические накладки, гвозди или шурупы.

При большой высоте конька в конструкцию вводят дополнительную распорку (ригель), которую фиксируют в верхней части стропильной системы.

В строительстве используют 2 варианта крепления затяжки или ригеля к стропилам:

  • враспор;
  • внахлест.

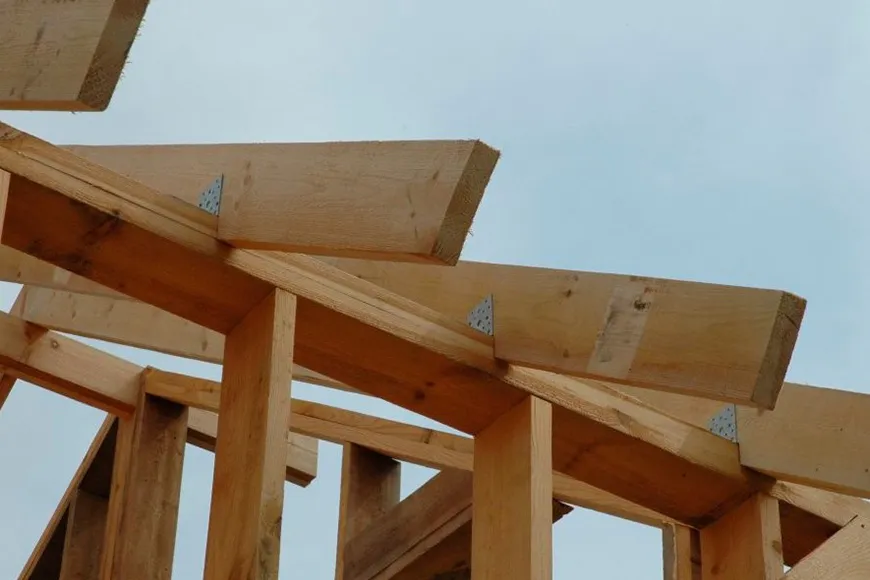

Стойки

В конструкции кровли используют вертикальные стойки, связывающие стропила и лежень. Количество и расположение подпорных элементов зависит от площади крыши и назначения чердака. Например, стойки можно использовать как несущие элементы при создании жилых или хозяйственных помещений. Для жесткого соединения стоек с каркасом используют металлические фасонные накладки, шурупы или гвозди.

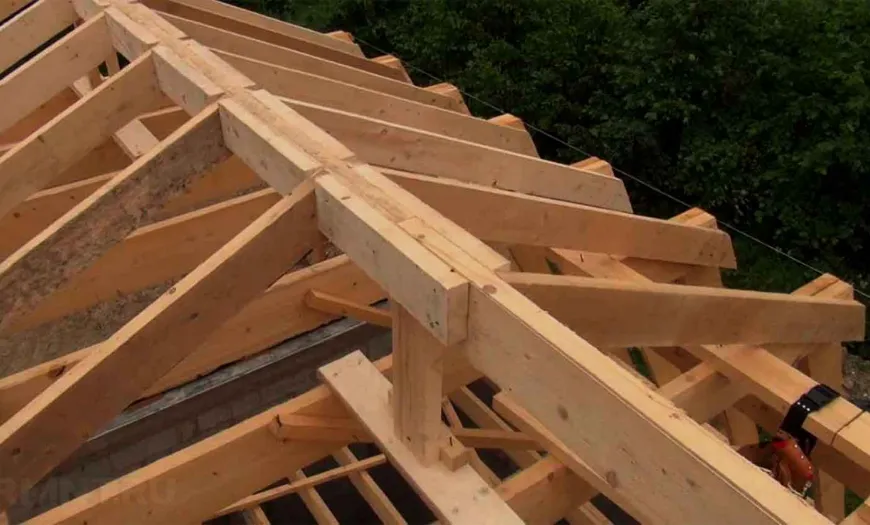

СтойкиВертикальные стойки связывают стропила и лежень.

Подкосы

В конструкции стропильной системы можно использовать дополнительные элементы, расположенные под углом к стропилам, затяжкам и стойкам. Подкосы обеспечивают дополнительную жесткость, но ограничивают свободу перемещения по чердаку. Для изготовления используют деревянный брус, аналогичный по сечению используемому для направляющих и затяжек. Для соединения применяют стальные планки, зафиксированные шурупами или гвоздями.

Обрешетка

На внешнюю часть установленных стропильных секций укладывают доску или брусок, необходимые для крепления финишной отделки. Для мягкого покрытия рекомендуется использовать сплошную обшивку с зазором между планками не более 10 мм. Для жесткого материала (например, металлической черепицы или асбестоцементного шифера), обладающего повышенной несущей способностью, допускается увеличение шага до 350…500 мм. Материал обрешетки подбирают в зависимости от типа финишной отделки.

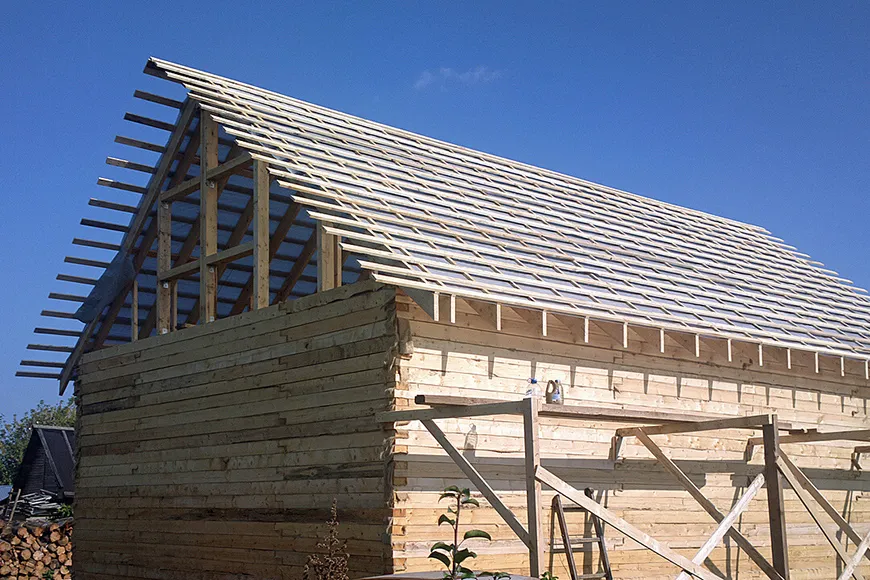

ОбрешеткаОбрешетка необходима для крепления финишной отделки.

Для обрешетки используют:

  • доску (обрезную или без финишной обработки);
  • водостойкую многослойную фанеру;
  • древесностружечную плиту с направленными расположением волокон;
  • шпунтованную доску.

Конек

Верхнюю линию соединения стропильной системы оформляют при помощи бруса или конькового прогона. Элемент монтируют строго горизонтально, крепление производят по внешней или внутренней стороне стропил. Для стыковки деталей используют металлические планки, дополнительные прорези повышают жесткость конструкции.

После укладки финишного слоя на конек надевают специальный профиль, защищающий кровлю и чердак от проникновения влаги или задувания холодного воздуха.

Свесы

Скаты крыши выходят за пределы внешней части стен дома, образуя свесы. Козырьки поддерживают строк воды на расстоянии от фундамента, предотвращая повреждение основания дома влагой. По периметру свеса крепится водосточный желобок, конструкция придает крыше законченный и аккуратный облик. При выборе материала обшивки карнизов учитывают доступную технологию монтажа и тип финишной отделки скатов кровли.

СвесыСвесы выходят за пределы внешней части стен дома.

Существует несколько разновидностей карнизов:

  • установленный заподлицо со стенами;
  • открытого типа;
  • зашитый отделочным материалом (или закрытый);
  • с декоративным выступом торцевых кромок стропил.

Для заделки поверхности карнизов используют:

  • вагонку или строганную доску с покрытием антибактериальными составами;
  • оцинкованный стальной лист;
  • пластиковые планки или сайдинг, устойчивые к атмосферным воздействиям;
  • софиты или планки сайдинга с вентиляцией.

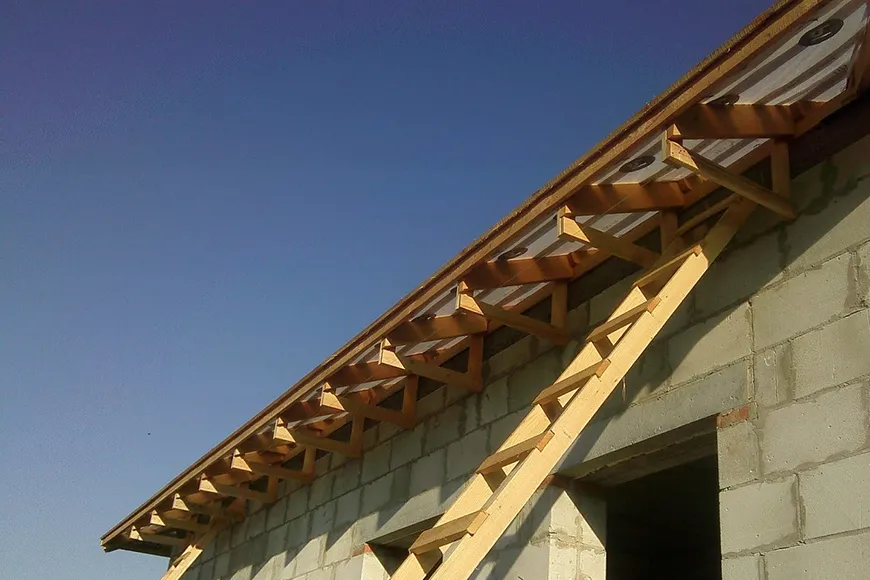

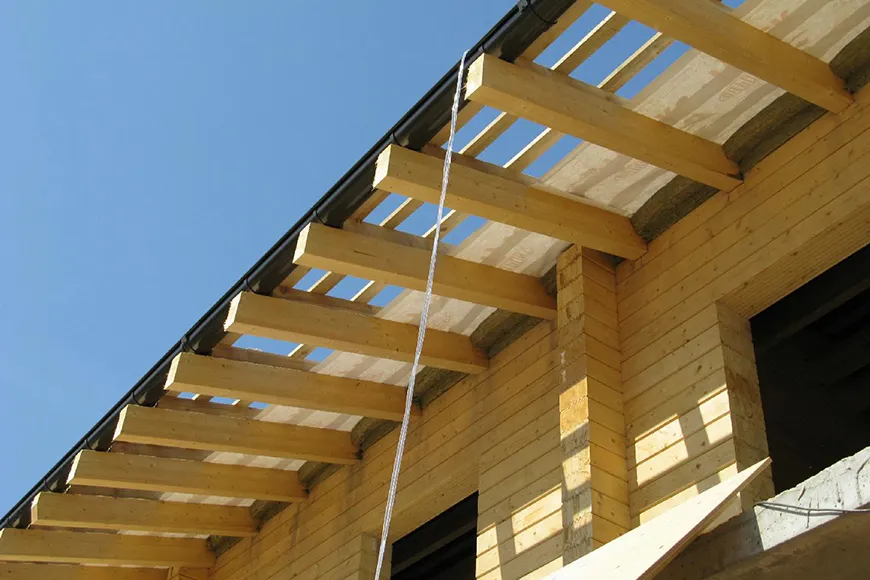

Кобылки

Поскольку стропильные балки упираются в силовой мауэрлат, то на концы балок устанавливают планки (кобылки). Дополнительные элементы позволяют оформить конструкцию карнизов и снижают затраты на изготовление крыши. Удлинительные планки отличаются небольшой массой, что позволяет сократить нагрузку на стены строения.

КобылкиКобылки — удлинительные планки, которые сокращают нагрузку на дом.

Кобылки крепят к стропилам шурупами или гвоздями, допускается фиксация на болтах с шайбами (не менее пары элементов на каждую деталь).

Фронтон

Торцевые кромки 2-скатной крыши зашивают отделочным материалом, предотвращающим попадание воды и холодного воздуха на чердак. Фронтон распределяет нагрузки и является частью экстерьера. Поверхности закрывают материалом, соответствующим отделке стен здания, допускается использование другого покрытия.

Установка фронтонов является финишным этапом при возведении кровли, при обустройстве на чердаке жилых комнат в торцевой стенке предусматривают оконные блоки или выходы на балкон.

Угол наклона

При определении угла установки скатов учитывают ветровую нагрузку и массу осадков, которые будут скапливаться на поверхности. При увеличении угла снижается вес снега или воды, попадающей на кровлю, но одновременно растет сопротивление ветру с одновременным увеличением шума. При определении угла следует учитывать характеристики отделочных материалов и требования заводов. Оптимальным является значение в пределах 30…45°.

Минимальный угол наклона скатов в зависимости от материала:

от 6° При монтаже ондулина
от 10° При креплении мягких рулонных материалов
от 12° При укладке профильного листа
от 14° При отделке скатов металлической черепицей
от 20° При укладке шифера или черепицы (жесткой или мягкой)
Угол наклонаУгол наклона скатов зависит от материала крыши и ветровой нагрузки.

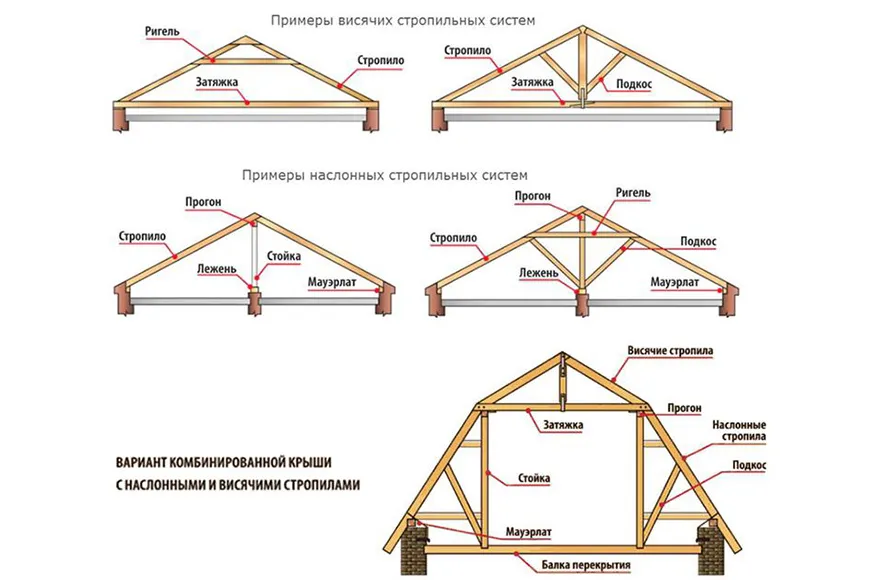

Основные виды стропильных систем

При монтаже стропильных балок используют висячую либо наслонную схему. Тип конструкции определяют по габаритам дома, каждая методика имеет свои преимущества и недостатки. Стропильные системы подходят для любых видов финишной отделки и различаются количеством и расположением брусьев.

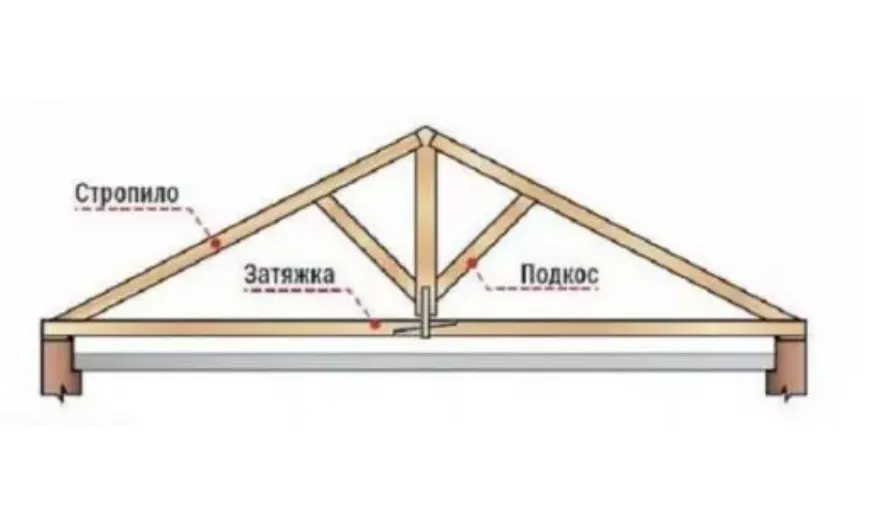

Висячие

Висячая схема рассчитана на дома с расстоянием между несущими стенами до 10 м (при условии отсутствия промежуточных перегородок). Опоры стропильной системы крепят к силовой раме, которая стоит на торце несущей стены. Недостатком схемы является риск разрушения при усадке дома, но отсутствие растяжек снижает расход строительных материалов.

Наслонные

Схема отличается использованием промежуточной стены, расположенной внутри дома. Дополнительная опора повышает жесткость крыши, которая не деформируется при усадке здания или пучении грунта. Поперечные растяжки и вертикальные стойки увеличивают стойкость кровли к атмосферным явлениям.

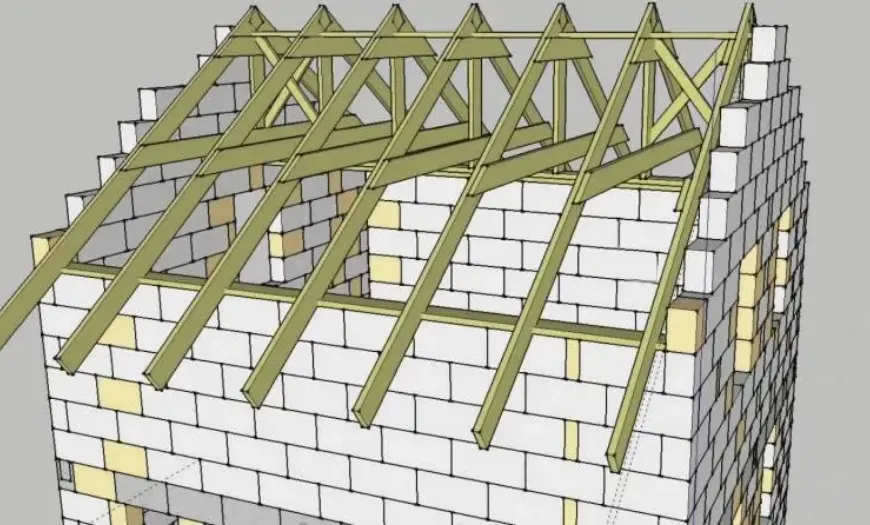

Основные видыПримеры стропильных систем.

Особенности сооружения крыши своими руками

Сооружение кровли над жилым домом требует от человека навыков работы со столярным и измерительным инструментом и состоит из:

  • разработки пакета документации;
  • расчета необходимого количества материала и доставки;
  • подготовки территории;
  • установки мауэрлата и конька;
  • монтажа стропильной системы;
  • установки обрешетки и изоляции;
  • крепления отделки и финишных работ.

Проектирование конструкции

Разработка конструкторской документации позволяет произвести расчет потребности материалов. На начальном этапе требуется задать угол установки стропил с учетом типа кровельного материала. Необходимо избегать сращивания балок, поскольку линия стыка снижает прочность каркаса. При определении потребности предусматривают запас материалов в пределах 10% (например, на случай брака при нарезке заготовок).

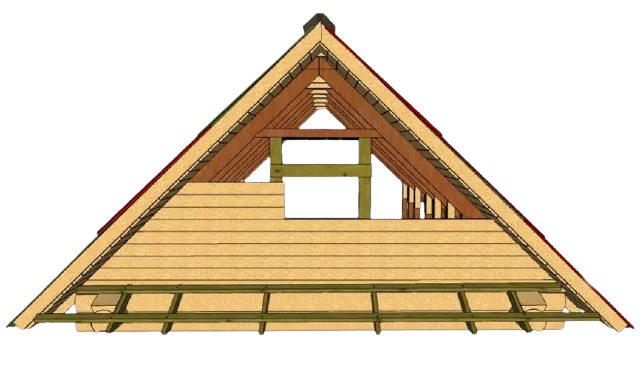

Проектирование Проектирование двухскатной крыши.

Выполнение расчетов

Для проведения расчетов можно использовать онлайн-калькулятор, позволяющий:

  • определить площадь крыши и массу каркаса (с учетом размеров бруса);
  • высчитать угол установки скатов с учетом характеристик кровельного материала;
  • найти длину направляющих и минимальное сечение бруса, который выдержит расчетные нагрузки;
  • высчитать число вспомогательных элементов для выполнения обрешетки или заделки фронтонов.

Собственнику дома необходимо определить габариты помещения и толщину стен, от которой зависит сечение бруса несущей рамы. Если планируется установка слоя гидроизоляции или теплозащиты, то следует включить в расчеты материал на обустройство дополнительной обрешетки.

Разработку документации на висячие фермы (например, для сельскохозяйственных объектов) рекомендуется заказать в специализированной компании.

Выбор кровельного материала

При подборе материала учитывают:

Срок службы покрытия кровли

Цену за погонный метр и сложность монтажа

Защиту чердака от перепадов температуры или посторонних шумов

Стойкость к внешним климатическим воздействиям, определяющая срок службы кровли

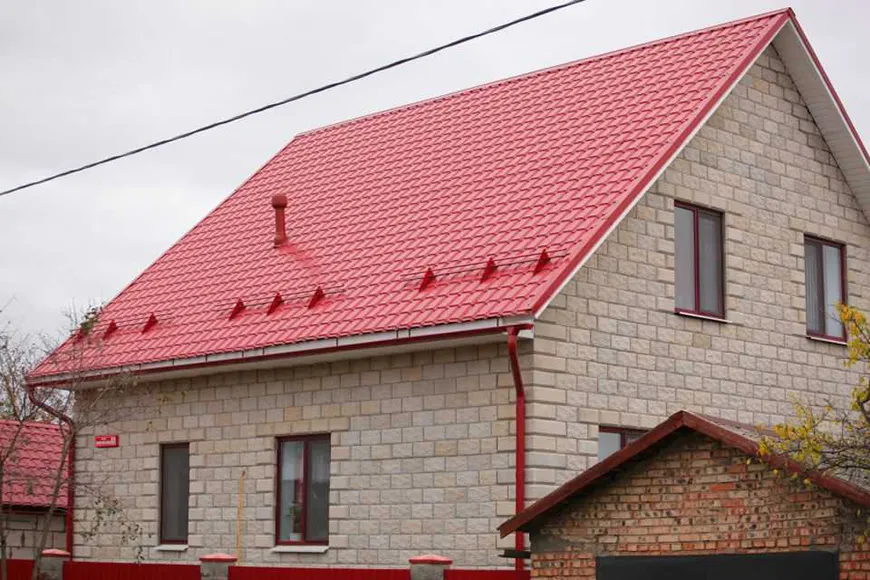

Металлочерепица

Черепица выполнена из стального оцинкованного листа, покрытого слоем лака для получения требуемого оттенка.

МеталлочерепицаМеталлочерепица отличается небольшим удельным весом.

Отличается повышенной механической прочностью и небольшим удельным весом, для монтажа не требуется специальная подготовка обрешетки. Недостатками металлической черепицы являются повышенная теплопроводность и плохая защита чердака от посторонних шумов (например, от звуков при падении капель дождя).

Повышенная жесткость требует подрезки панелей, что приводит к увеличению расхода материала.

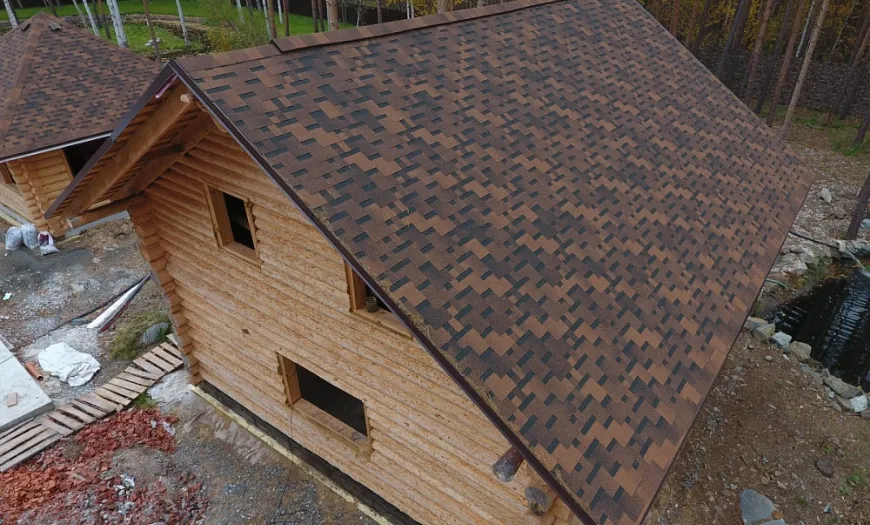

Мягкая кровля

К бюджетным кровельным материалам относят эластичную черепицу и рулонное покрытие. Для изготовления используют стекловолокно с пропиткой битумной мастикой и последующим нанесением минеральной декоративной крошки. Эластичные панели упрощают монтаж, покрытие не пропускает посторонние звуки и не требует частого ухода.

При падении температуры воздуха отделка становится хрупкой, следует учитывать и пожароопасность пропитанных битумом панелей.

Композитная черепица

Покрытие изготовлено из стального листа с покрытием на основе алюминия с цинком и добавлением кремния. Материал отличается повышенной стойкостью к коррозии, срок службы доходит до 100 лет. Композитная черепица может иметь разные цвета, монтаж не требует использования специального инструмента. Недостатком материала является повышенная цена, которая окупается долговечностью.

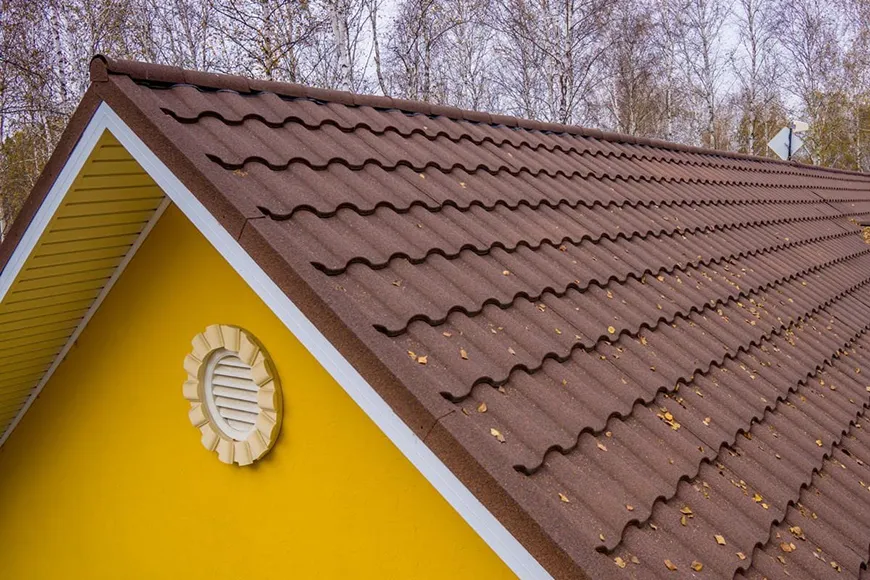

Композитная черепицаКомпозитная черепица имеет повышенную стойкость к коррозии.

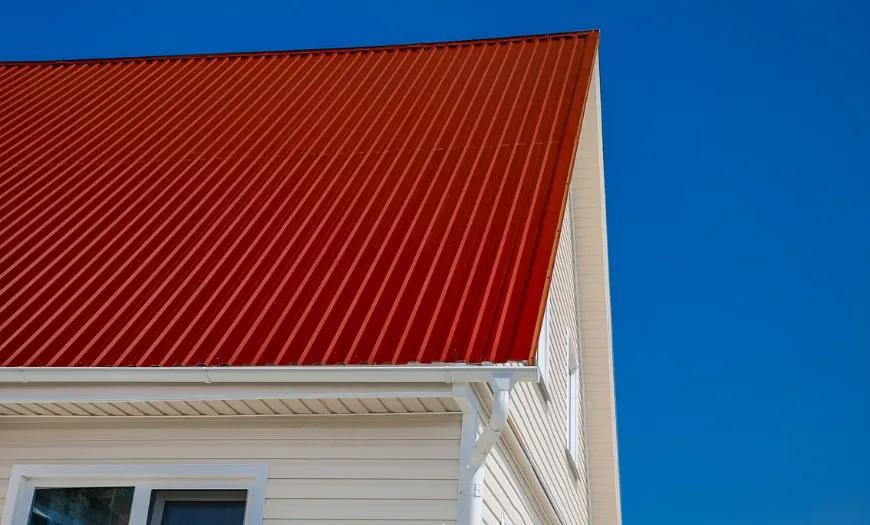

Профнастил

Металлический лист с полимерным покрытием используется при строительстве заборов или бюджетных крыш. Панели выдерживают перепады температур и имеют высокую механическую прочность. Для крепления применяют винты с резиновой шайбой, постепенно теряющей эластичность и пропускающей воду.

При использовании в жилых домах необходима теплоизоляция крыши из-за высокой теплопроводности профильного листа.

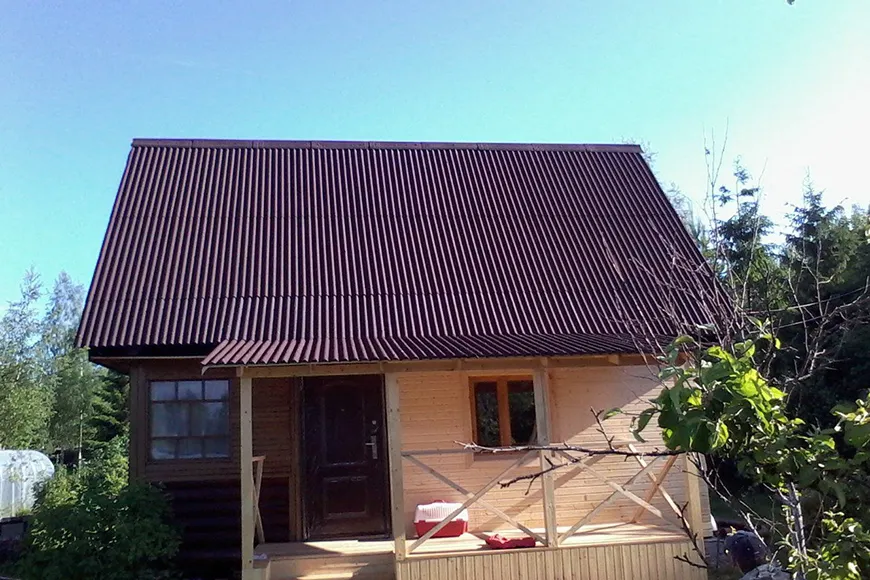

Ондулин

Материал представляет собой шифер из прессованной целлюлозы с пропиткой полимерной или битумной мастикой. Добавление пигмента позволяет получать разные цвета покрытия, которое имеет небольшой удельный вес.

ОндулинОндулин при падении температуры становится хрупким.

Для монтажа ондулина требуется частая обрешетка, при падении температуры воздуха материал становится хрупким. Дополнительным недостатком является горючесть.

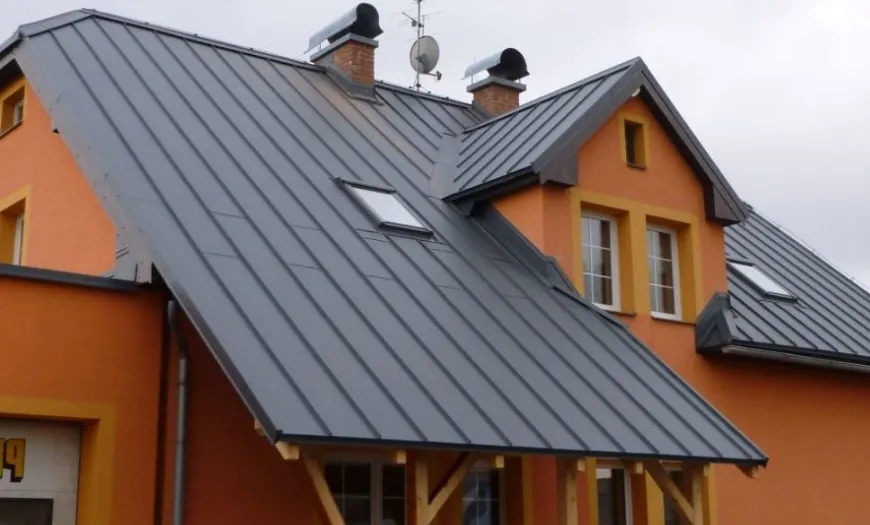

Фальцевая кровля

Материал изготовлен из стального листа с антикоррозионным покрытием (например, оцинковкой или полимерами). При укладке боковые кромки соединяют фальцем, обеспечивающим герметичность стыка. Для крепления не требуется сверлить отверстия и забивать гвозди, полосы отделки удерживаются на обрешетке специальными зажимами.

Покрытие не требует частого ухода и имеет нарядный внешний вид, недостатком считается повышенная цена.

Необходимые инструменты

Для выполнения строительных работ потребуются:

  • стремянки или лестницы;
  • грузовая таль для подъема заготовок;
  • электрическая или бензиновая пила;
  • ножовки или электрический лобзик;
  • измерительный и чертежный инструмент;
  • лазерный или гидравлический уровень;
  • строительный отвес;
  • набор гаечных ключей;
  • молоток и электрический шуроповерт;
  • монтажная лопатка;
  • набор клиньев для регулировки положения деталей;
  • нож для нарезки гидроизоляции;
  • дрель с комплектом сверл по дереву;
  • набор отверток;
  • плоскогубцы или гвоздодер.

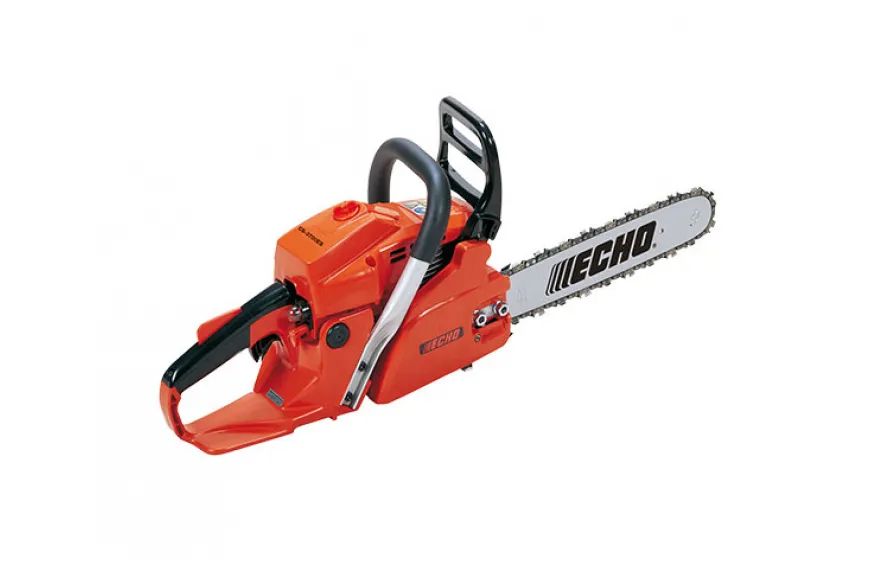

Бензиновая пилаДля выполнения работ потребуется бензиновая пила.

Подробная инструкция по монтажу двускатной крыши

После подготовки инструментов и расчистки территории вокруг дома владелец может приступить к монтажным работам. Следует соблюдать установленную последовательность действий и проводить периодическую проверку корректности установки элементов. Обнаруженные ошибки проще исправить на стадии строительства, чем полностью переделывать каркас или снимать кровельный материал для устранения перекосов.

Подготовка

На этапе подготовки следует приобрести строительные материалы и пропитать деревянные элементы жидкостью, снижающей скорость гниения. Комплектующие следует уложить под навесом для защиты от атмосферных осадков. Перед нарезкой заготовок рекомендуется несколько раз проверять размеры, что позволит снизить риск брака. Установка элементов двускатной крыши требует участия бригады из 2–3 человек, выполнить монтажные работы без помощников невозможно.

Укладка мауэрлата

Сечение бруса для опорной рамы подбирают в зависимости от толщины внешних стен дома. Элемент каркаса крепят заподлицо с внешней поверхностью перегородки, в которой на этапе строительства монтируют направляющие шпильки.

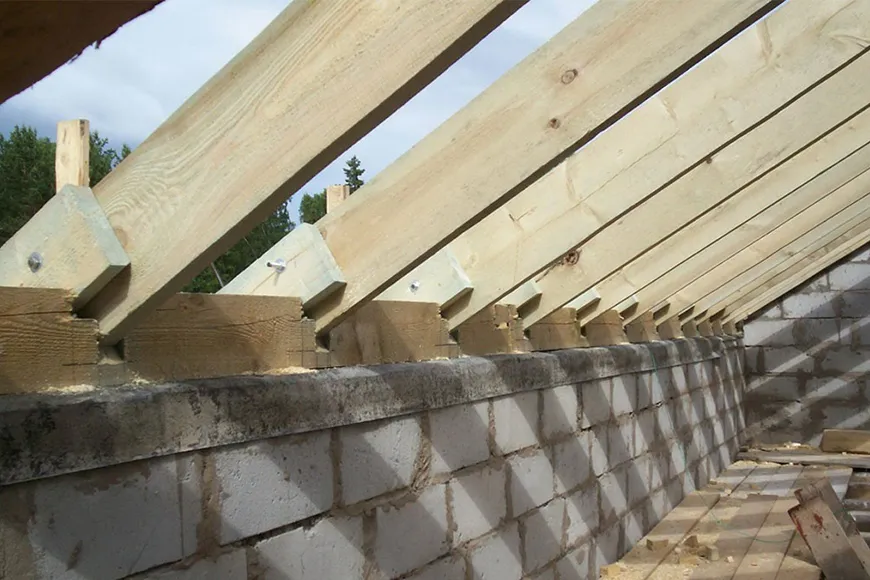

Укладка мауэрлатаМауэрлат подбирают в зависимости от толщины стен дома.

Между торцом стены и деревянным брусом укладывают слой гидроизоляции (например, рубероида), снижающей скорость гниения. От прочности опорной рамы и качества фиксации зависит долговечность кровли.

Установка конькового бруса

Для монтажа верхнего бруса требуется собрать каркасы фронтонов, если боковые стенки выложены из силикатного кирпича или блоков, то вырезают пазы для укладки направляющей. Между деревом и бетоном укладывают гидроизоляцию. Под брусом укладывают параллельный лежень, к которому крепят вертикальные стойки, расположенные под каждой стропильной парой. Для длинного здания возможна сборка конькового бруса из нескольких заготовок, соединенных металлическими косынками.

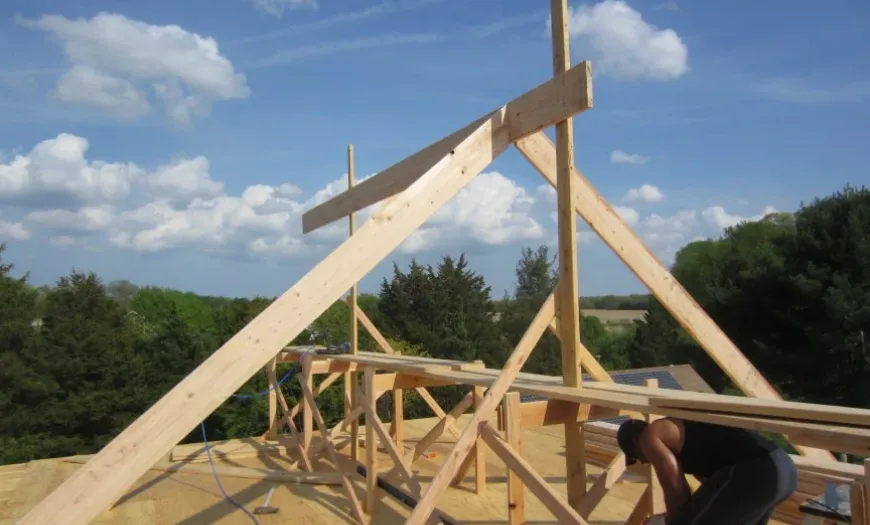

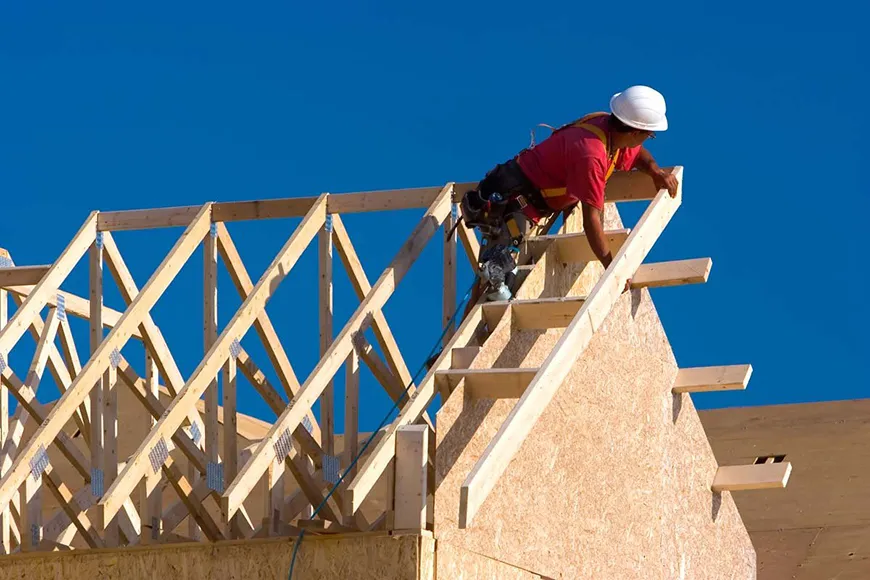

Монтаж стропил

Стропила соединяют на крыше или на поверхности земли с последующим подъемом вручную либо краном. Монтаж осуществляют с напарником, предварительно разметив мауэрлат. Стропила располагают параллельно, перекосы не допускаются, применение шаблона повышает точность монтажных работ. Для соединения деталей используют стальные косынки или деревянные накладки, под стропилами помещают вертикальные стойки и подкосы.

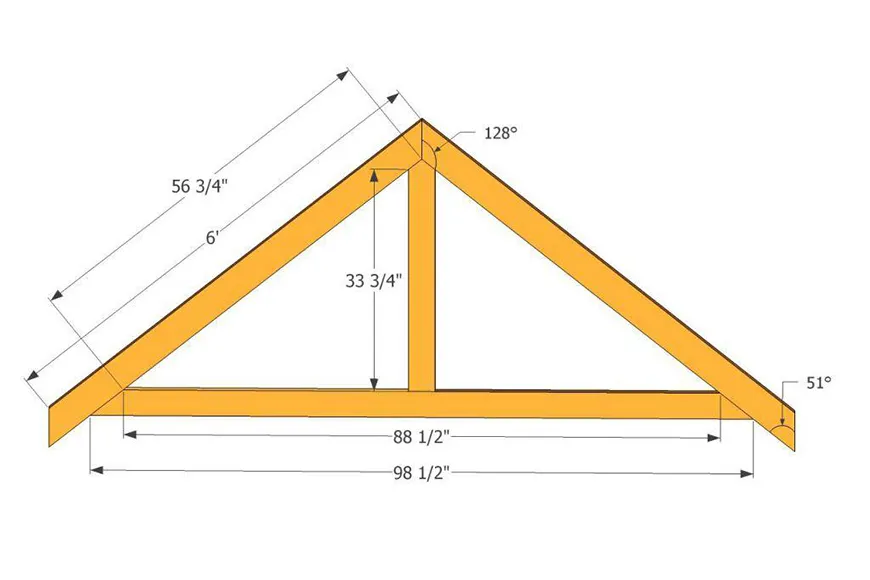

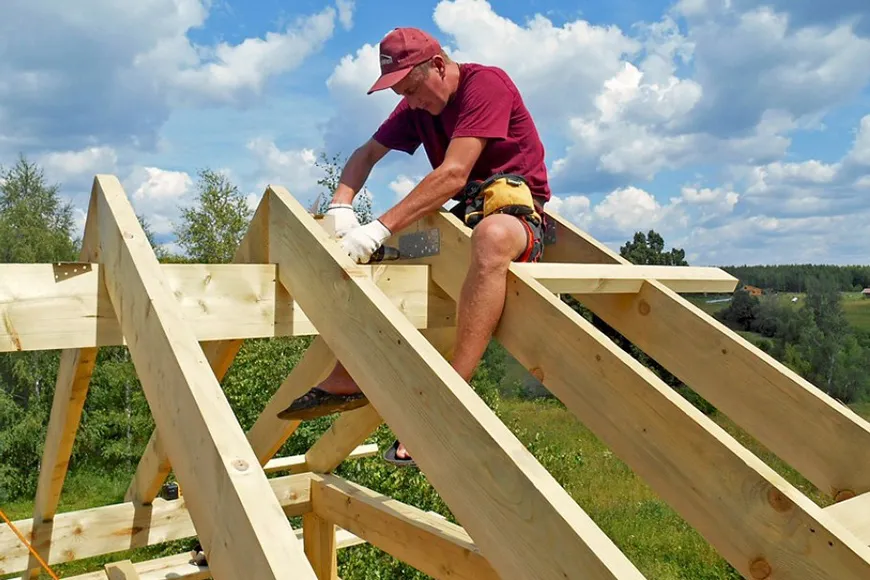

Монтаж стропил Монтаж стропил происходит с применением шаблона.

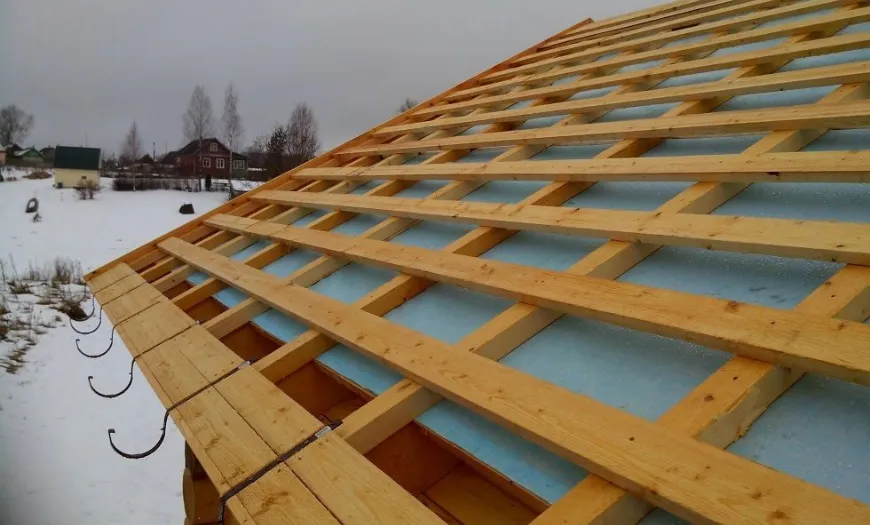

Крепление обрешетки

На заключительном этапе строительства необходимо установить планки обрешетки для монтажа финишной отделки. Элементы крепят перпендикулярно стропилам, а затем закрывают слоем пленки для гидроизоляции. Поверх устанавливают второй ряд обрешетки с элементами, направленными под прямым углом к нижнему каркасу. Двойная обрешетка формирует вентилируемый зазор для удаления влаги естественным путем.

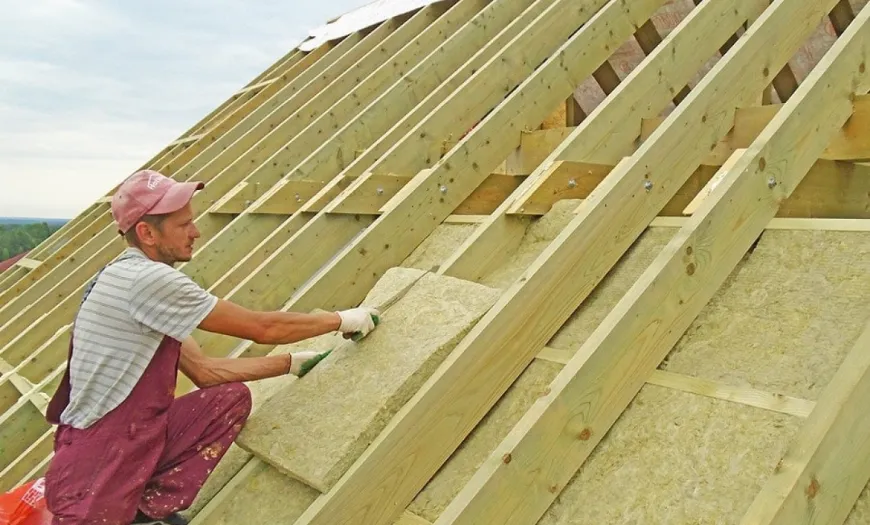

Утепление

Для защиты чердачного помещения от утечек тепла используют:

  • листовой пенополистирол или пенопласт;

Для утепления пенопластом достаточно нарезать листы на заготовки по ширине между стропилами. Но поскольку материал является горючим, лучше использовать минеральную вату. Маты плотно заполняют зазор между балками, не оставляя щелей или мостиков холода.

Между утеплителем и внешним слоем отделки предусматривают слой гидроизоляции, чердак изнутри обшивают фанерой или шпунтованной доской.

Нюансы сооружения асимметричных двускатных крыш

Кровли с несимметричными скатами и смещенным коньком позволяют получить оригинальный облик дома. Дополнительное пространство на чердаке пригодно для создания жилых комнат. Из-за разных углов установки нагрузка на стены дома становится неравномерной, что следует учитывать на этапе проектирования. Элементы кровли и соединители не отличаются от стандартной конструкции.

Отрицательные стороны двускатной крыши

Основные недостатки, отмечаемые строителями и владельцами домов:

сокращение полезного объема чердака, дефект нивелируется при увеличении угла установки скатов

кровля отличается простотой форм и не подходит для дизайнерских домов

наличие плоских фронтонов портит оформление строения

непригодность для зданий с увеличенной площадью

воздействие атмосферных осадков на стены зданий, расположенные под фронтонами

Несмотря на имеющиеся недостатки, классическая двускатная крыша широко используется при строительстве или реконструкции дачных либо жилых домов. Кровля позволяет использовать чердак для хранения инвентаря или обустройства небольшой мастерской. Конструкции применяются при возведении хозяйственных или временных помещений, не требовательных к вместительности чердака.
