В данном материале пойдет речь о строительстве гаража из пеноблоков своими руками, начиная от составления плана-проекта и закладки фундамента и заканчивая возведением крыши и установкой ворот. При сооружении конструкции предусматриваются стены из пеноблоков, монолитный армированный ленточный фундамент из бетона, бетонный армированный монолитный пояс, мауэрлат из деревянного бруса, деревянные балочные перекрытия и стропила, самодельные гаражные ворота, кровля из металлочерепицы.

Построить гараж из пеноблоков своими руками, как показывает практика, намного быстрее и легче, чем, к примеру, из кирпича. К тому же пеноблоки в зимнее время могут долгое время обходиться без наружной отделки, при этом их структура не пострадает, в отличие от газоблоков.

Строительство фундамента и стен гаража из пеноблоков

Перед тем как построить гараж из пеноблоков, нужно составить проект с учетом всех технических особенностей и закупить материалы.

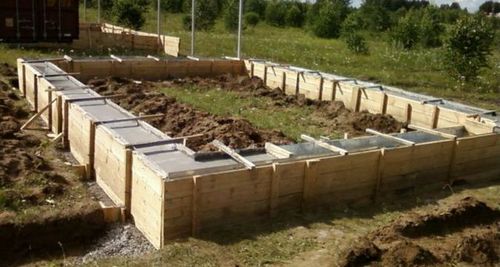

После закладывается фундамент. Для этого потребуются щебень, песок, цемент и вода, а также бетономешалка, лопаты, ведра и арматура.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

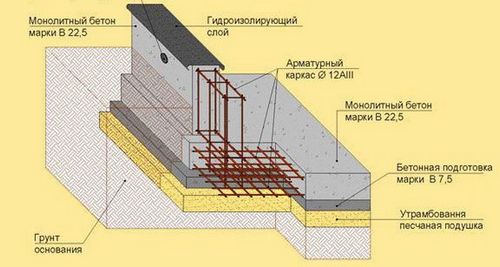

При выборе типа фундамента гаража из пеноблоков важную роль играет уровень залегания грунтовых вод. Если этот показатель достаточно высокий (около 2 м), рекомендуется делать ленточный монолитный фундамент, укрепленный арматурой.

Можно также применить расширение подошвы. Такой фундамент защитит гараж от воздействия грунтовых вод и позволит избежать появления трещин в стенах строения.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

Перед началом работы необходимо составить план фундамента для строительства гаража из пеноблоков с учетом глубины и ширины котлована, расстояния для траншей и с указанием места ввода коммуникаций (при последующей заливке фундамента в нужном месте будут закладываться гильзы под них). Возможно, в гараже будет предусмотрен полуподвал для насосного оборудования или других целей. Это также необходимо сразу же внести в план, чтобы потом не переделывать работу.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля
Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

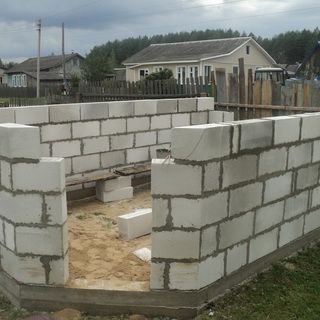

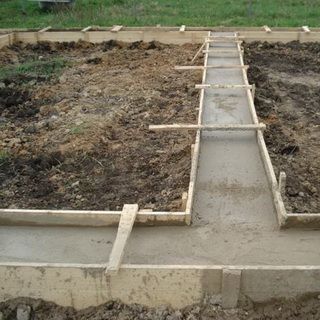

После того как фундамент под гараж из пеноблоков будет заложен и основательно подсохнет, можно приступать к строительству стен. Пеноблоки лучше класть на цементный кладочный раствор, поскольку геометрия блоков недостаточно точна. Для начала нужно сделать чертеж гаража с раскладкой блоков, чтобы определиться с количеством требуемого материала и для стен, и для фронтонов.

Посмотрите видео, как построить фундамент гаража из пеноблоков:

Как сделать ворота для гаража из пеноблоков

Когда стены и фронтон будут готовы, а цементный раствор как следует схватится, можно переходить к следующему этапу работ — сооружению самодельных гаражных ворот.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

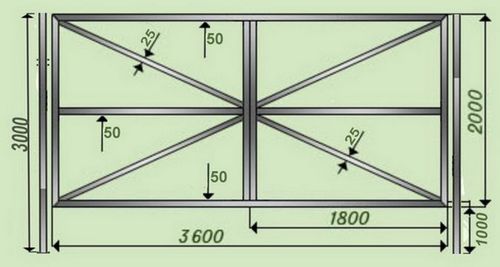

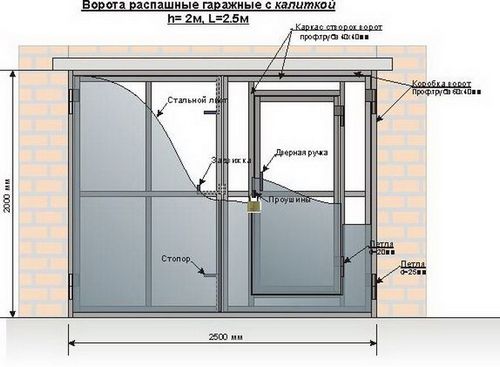

Для начала необходимо начертить план-схему гаражных ворот с учетом их габаритов (ширина и высота), а также с указанием количества требуемого материала.

Размеры ворот могут быть разными, что зависит от индивидуальных запросов автомобилиста.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

По составленной схеме можно рассчитать количество материалов, которые потребуются для изготовления ворот. Длина швеллера для рамы гаражных ворот и уголка 50 мм вычисляется по чертежу, а вот рассчитать требуемое количество материала для обшивки будет несколько сложнее. При использовании листового металла толщиной 2 мм, стандартные размеры которого 100 X 200 мм, его придется резать. Чтобы упростить задачу, можно нарезать листы прямо на складе по размерам, указанным на чертеже гаражных ворот.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

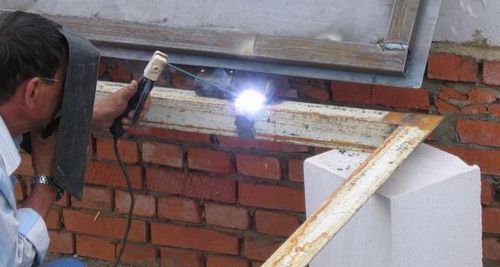

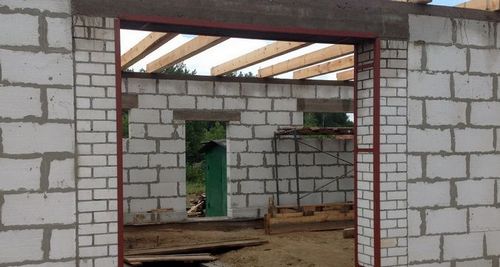

Монтаж ворот гаража из пеноблоков своими руками начинается с установки рамы. Она выполняется монолитно со стенами гаража с помощью арматуры, приваренной и запущенной между блоками еще во время кладки. Далее идет привязка ворот к раме, которая выставляется по уровню во всех плоскостях. Крепление каждой створки выполняется поочередно. Сначала нарезаются уголки по размерам, указанным в чертеже, минус 10 мм. В данном случае получится два уголка по 209 мм и два — по 135,5 мм. Нужно оставить между рамой и створкой зазор в 5 мм, а между створками и на петлях — нахлест листа по 10 мм на раму и на уголок соседней створки. Зазор делается с помощью планок толщиной 5 мм. Они устанавливаются между рамой и уголком створок.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

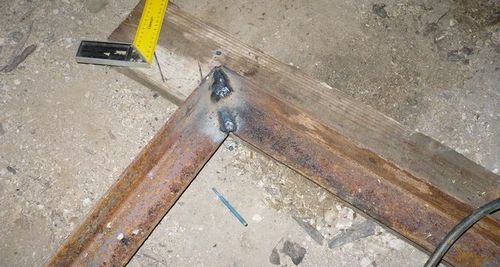

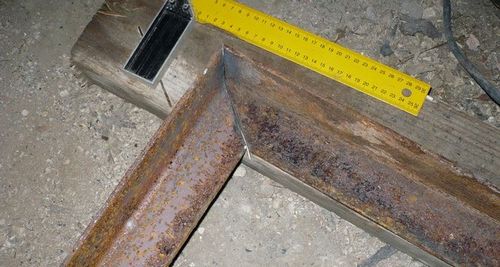

Чтобы сделать ворота гаража из пеноблоков, после изготовления уголков нужно срезать у каждого из них под углом 45° одну внутреннюю сторону плеча, чтобы потом можно было их стыковать между собой. Затем следует установить нижний и левый уголки с проставками в 5 мм, прижать их к раме струбцинами или приварить (после работы места крепежа срезать болгаркой) и провести сварку между уголками. Таким же способом выполняется монтаж верхнего уголка, после чего все элементы уголка привариваются между собой. Наконец, прикладывается последний элемент уголка и привариваются верх и низ установленного элемента.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

После этого следует установить на струбцинах элементы из листовой стали в соответствии с чертежом этих деталей. Они привариваются с внутренней стороны гаража к уголку. Таким же способом устанавливается следующий элемент и так же приваривается к уголку. Сварочный шов между данными элементами должен быть сплошным.

Подобным же образом устанавливается вторая створка, с той только разницей, что ширина накладываемого листового элемента у накрывающей створки должна быть с напуском 10 мм или меньше, если ранее был выполнен нахлест между створками.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

Затем устанавливаются мощные гаражные петли с зазором к раме в несколько миллиметров и привариваются к раме и листу металла. Для придания створкам большей жесткости можно дополнительно установить между петлей и листовым металлом пластину размером 50 х 100 мм и толщиной 4-6 мм. Для удобства дальнейшего монтажа утеплителя створок ворот в их средней части нужно добавить еще по одному уголку, приварив их к листам створок.

В конце на внутренней стороне одной из створок необходимо установить задвижки, которые будут фиксировать ворота.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

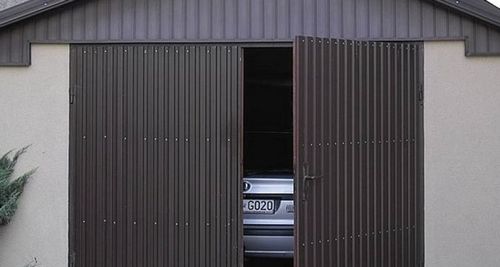

Готовые ворота при желании можно обшить с наружной стороны каким-нибудь интересным по фактуре и цвету материалом (например, металлопрофилем), позаботившись о том, чтобы ворота и крыша гаража, а также забор вокруг всего участка были выдержаны в едином стиле.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

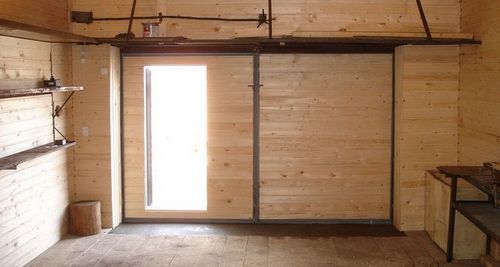

Гаражные ворота обязательно нужно утеплить, поскольку металл, из которого они изготавливаются, в холодное время года будет выстуживать гараж, а летом раскаляться на солнце. В качестве утеплителя можно использовать пенопласт толщиной 4-5 см. Высота листа утеплителя должна соответствовать параметрам использованного при изготовлении ворот уголка. Сначала следует прикрепить к уголку деревянный брусок сечением 5×5 см, к которому затем крепится утеплитель по всему периметру и в средней части створок. Утеплять створки можно как с внутренней, так и с наружной стороны под обшивкой из металлопрофиля (сначала монтируется утеплитель, а затем обшивка). Помимо пенопласта в качестве утеплителя используется пенополистирол — материал более долговечный, но и более дорогой.

На этом видео демонстрируется установка ворот гаража из пеноблоков, возводимого своими руками:

Строим гараж из пеноблоков своими руками: сооружение пояса

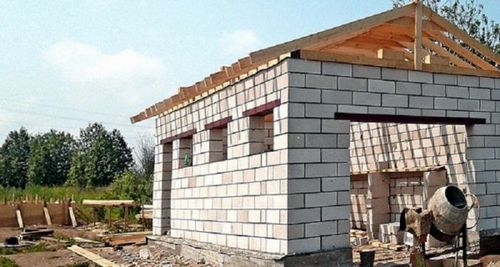

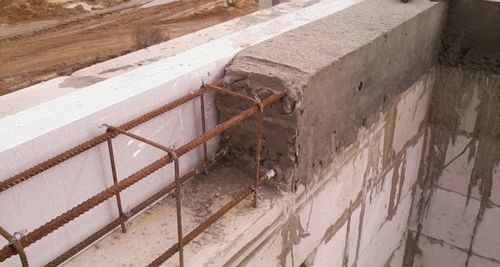

Армированный монолитный пояс необходим для придания стенам гаража большей прочности (пеноблоки — не самый прочный материал, который не выдерживает больших нагрузок) и для повышения жесткости всей конструкции.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

Такой пояс так же важен, как и перемычки над дверью, окнами и воротами или как основа для крепления мауэрлата стропильной системы.

При толщине стен гаража из пеноблоков в 20 см можно добавить с внутренней и наружной стороны пенопласт толщиной 2 см, уложив его под отделочный материал. Это позволит немного укрепить стены. На блоки по краям необходимо установить доску опалубки высотой 15 см и толщиной 2 см и закрепить опалубку. Затем нужно установить в середину арматурный каркас, пропустить под ним и вывести в верхней части проволоку-катанку диаметром 6 мм, к которой будет крепиться мауэрлат, и залить бетоном. Таким способом получается армированный монолитный пояс.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

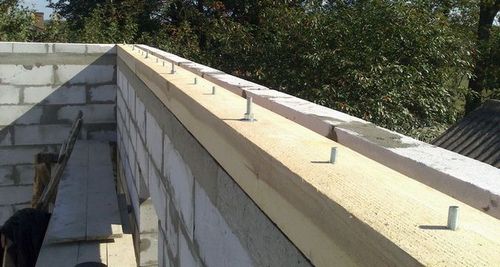

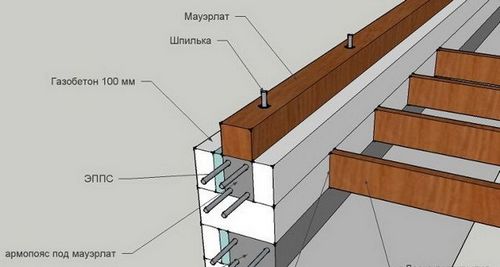

После этого следует крепление мауэрлата с помощью проволоки-катанки, заложенной в монолитный пояс с выпуском наружу в верхней части. Очень важно заранее выбрать места крепления мауэрлата к монолитному поясу, чтобы в дальнейшем не попасть в места установки стропил, а также иметь возможность закрутить проволоку ломом.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

Чтобы построить гараж из пеноблоков своими руками, для крепления мауэрлата используются также закладываемые в стены и монолитный пояс шпильки с резьбой для затяжки через шайбу с гайкой. Однако это лишь дополнительная возможность предотвратить смещение монолитного пояса по горизонтали при боковой ветровой нагрузке, которая хотя и предусмотрена, но не обязательна. Кстати, практика показала, что без этого вполне можно обойтись.

Строительство гаража из пеноблоков на даче: сборка стропильной системы

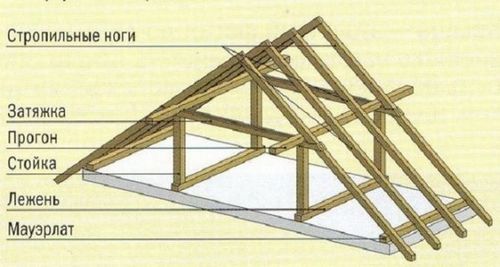

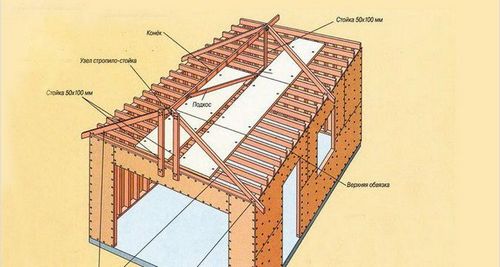

В начале составляется план-чертеж всей стропильной системы с обозначением основных составляющих, их расположения и размеров. В стропильную систему входят мауэрлат, стропила, балочные перекрытия, ветровая доска и фронтонный свес. Необходимо определить, как будут устанавливаться стропила, каким будет их шаг, обозначить точки крепление мауэрлата и его соединения с балками, длину фронтонного и бокового свеса.

Теперь необходимо выбрать способ крепления стропил. Наклонные стропила в данном случае не подойдут, поскольку отсутствует средняя несущая стена, а крепление стропил к мауэрлату дает висячие стропила, соединенные в зуб. В итоге у кровли будет слишком низкий свес.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

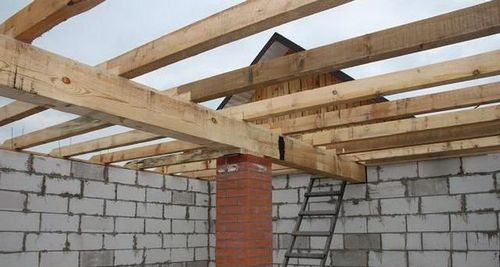

Лучше остановиться на креплении стропил на балочные перекрытия. Балочные перекрытия должны быть на 2-3 см врезаны в мауэрлат и крепиться между собой с помощью перфорированных уголков под шуруп.

При строительстве гаража из пеноблоков нижнюю часть балочного перекрытия необходимо вывести по горизонтальному уровню, поскольку в дальнейшем это будет потолок гаража. Крепеж стропил к балкам перекрытия, а также стропил между собой в местах их соединения с другими элементами выполняется с помощью перфорированных пластин под шуруп. Для большей прочности и устойчивости конструкции можно применить затяжку.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

Для самостоятельного сооружения крыши гаража из пеноблоков на даче рекомендуется использовать стропила и балки перекрытия одинакового сечения 50 х 150 мм. При монтаже стропильной фермы необходимо соединение стропил в нескольких местах. Делать это удобнее с помощью накладок из обрезков стропил и «сотого» гвоздя или шурупа, что позволит сэкономить на закупке дополнительных материалов. При соединении стропил также применяются перфорированные пластины.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

При креплении стропил на балочные перекрытия придется возводить целую стропильную ферму. Сделать расчет стропильной фермы можно исходя из сечения и шага стропил (стропильных ферм), но можно также взять за основу усредненное значение этих параметров, которое применяется к проектам небольших (до 100 м2) домов с простой двухскатной крышей.

Этапы монтажа стропил для гаража из пеноблоков

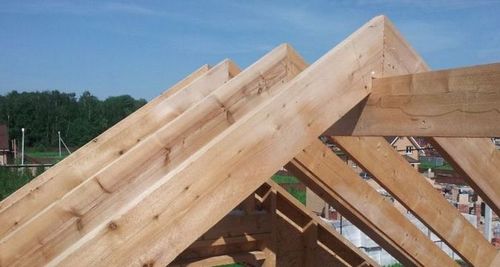

Стропила гараж из пеноблоков, возводимого своими руками, монтируются в несколько этапов.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

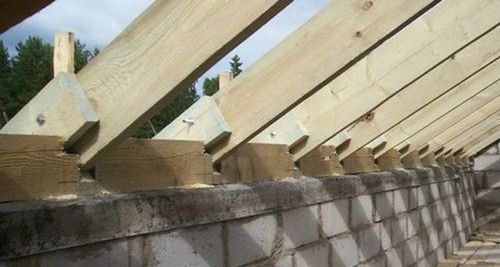

На закрепленных мауэрлатах необходимо сделать пазы глубиной 2-3 см под балочные перекрытия. После установки балок нужно обязательно проверить с помощью уровня их горизонтальность. Сначала устанавливаются крайние к фронтонам балки, между ними натягивается веревка, которая и будет служить уровнем. По ней будут монтироваться остальные балки с соответствующим шагом стропил, чтобы в результате получился потолок, ровный в горизонтальной плоскости. Балочные перекрытия крепятся к мауэрлатам с помощью усиленного перфорированного уголка на шурупы под ключ.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

Необходимо установить временную коньковую балку, которая упростит монтаж стропил, особенно при самостоятельной работе. После монтажа стропильной системы эта балка будет демонтирована.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

На коньковую балку устанавливается одна стропильная нога. Для этого стропильную ногу нужно прижать в нижней части к балке перекрытия с помощью струбцины. С помощью балки перекрытия делается горизонтальная отметка реза по стропильной ноге, в верхней части которой нужно сделать вертикальную отметку реза строго посередине коньковой балки, используя короткий уровень (40-50 см). Затем таким же способом устанавливается заготовка второй стропильной ноги. Отмеченные элементы можно отрезать электролобзиком.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

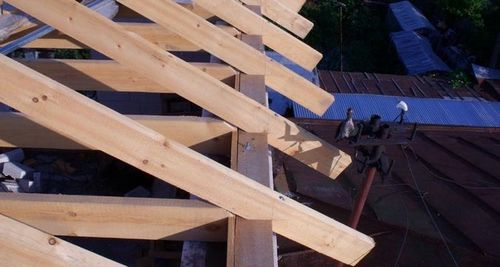

Обе стропильные ноги устанавливаются на уже заготовленные места. При этом не должно быть щелей в местах стыка, поэтому расчеты должны быть очень точными.

В вершине висячих стропил стропильные ноги нужно скрепить между собой гвоздем-«соткой». Соединение стропил выполняется с помощью перфорированных пластин и шурупов.

Вместо дорогих перфорированных пластин можно использовать оставшийся после изготовления гаражных ворот листовой металл. Необходимое количество отверстий в самодельных пластинах можно просверлить вручную. Для крепления пластин нужно использовать шурупы сечением 40 мм. Крепление должно быть под ключ.

Таким же способом (с помощью пластин) выполняется крепление стропильных ног к потолочным балкам. Для большей прочности конструкции можно усилить место крепления, вбив сквозь стропильную ногу в балку гвоздь длиной 250 мм. Далее производится монтаж крайних к фронтонам стропильных ферм. Потом по ним протягиваются контрольные веревки, которые в дальнейшем, при настилке кровли, помогут сделать ее поверхность ровной.

Необходимо проверить вертикальность установленных стропильных ферм с помощью уровня. После этого можно скрепить их между собой временными рейками, которые останутся до монтажа обрешетки.

Посмотрите видео «Постройка гаража из пеноблоков», чтобы лучше понять, как монтируются стропила:

Гараж из пеноблоков своими руками: монтаж крыши (с фото)

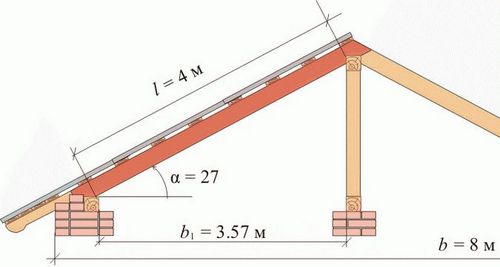

Строя гараж из пеноблоков, перед монтажом крыши необходимо определить количество материала для кровли. Для этого рекомендуется нарисовать план крыши с указанием ее площади.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

Составленная схема поможет наглядно представить себе и рассчитать количество листов металлочерепицы. Известно, что полезная ширина листа металлочерепицы составляет 1,1 м, а длина крыши — 7,3 м.

Таким образом, видно, что для кровли понадобится 7 листов материала на один скат и 14 листов на всю крышу.

Если угол наклона крыши равен 30°, длина листа металлочерепицы должна быть примерно 2,55 м, но лучше сделать припуск и заказать листы длиной 2,6 м, ведь при необходимости их всегда можно подрезать под коньковой планкой. Чтобы рассчитать стоимость металлочерепицы в квадратных метрах, также можно воспользоваться схемой, из которой ясно, что площадь крыши рассматриваемого в данном случае гаража (с учетом угла наклона) составляет 38 м2. Таким же будет и количество закупаемого материала для кровли. Зная стоимость 1 м2 металлочерепицы, несложно рассчитать общую сумму.

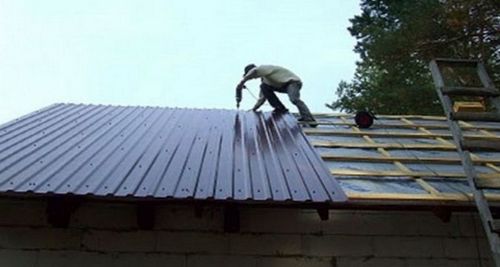

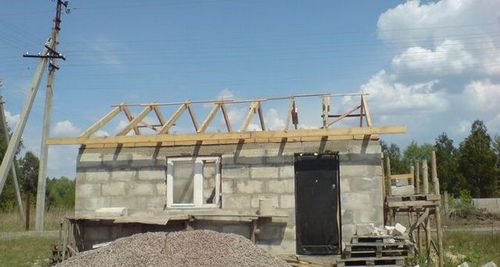

Посмотрите фото монтажа крыши при строительстве гаража из пеноблоков своими руками:

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля
Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля
Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля
Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

Монтаж электропроводки в гараже из пеноблоков

Если вы строите гараж из пеноблоков своими руками, при самостоятельном монтаже проводки рекомендуется применять метод штробления стен и укладки внутрь пластиковых кабельных каналов. Вначале нужно нарисовать план-схему электропроводки с изображением счетчика и автоматов, электрических контуров, распределительных коробок, розеток, выключателей и светильников. Наглядный план поможет определиться, сколько потребуется кабеля, розеток, выключателей и прочего.

Проводку в гараже можно делать из медного кабеля ВВГ. Для силовой проводки рекомендуется использовать кабель ВВГнг сечением 3 X 2,5, для освещения — ВВГнг сечением 3 х 1,5.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

На схеме электроснабжения гаража нужно подробно изобразить всю структуру проводки по направлениям или веткам с указанием высоты расположения розеток и выключателей, выходом и входом кабеля и т. п.

Строительство гаража из пеноблоков своими руками: видео-этапы, как построить укрытие для автомобиля

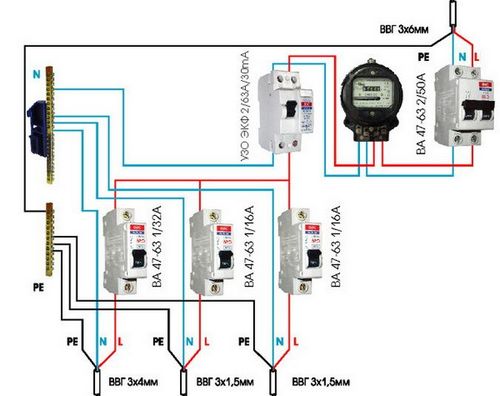

Отдельно следует нарисовать схему электрощита, где должны быть отображены все основные элементы — счетчик, автоматические выключатели (один установленный перед счетчиком и автоматы, подключенные к конечным потребителям), устройство защитного отключения (УЗО), система заземления. На схеме также следует указать приблизительный расчет потребителей по каждой ветке или линии.

В устраиваемом в гараже щитке должно быть предусмотрено много разной и необходимой автоматики. Конечно, должен быть установлен электросчетчик.

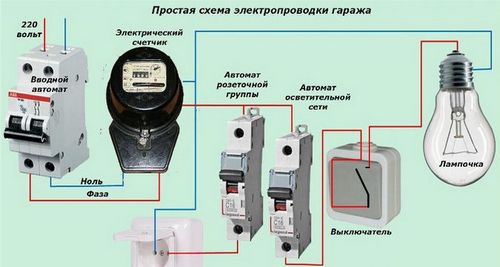

На даче схема подключения всей системы энергопитания гаража довольно проста: на входе перед счетчиком нужно установить вводной автомат (автоматический выключатель), чтобы при необходимости, например, при ремонте проводки или для замены электросчетчика и других элементов в щитке, можно было отключить сразу всю систему.

В составленной схеме предусмотрено однофазное устройство защитного отключения, рассчитанное на силу тока 30 мА, которое будет работать только на гараж. В жилом доме также следует установить аналогичное УЗО. Всю автоматику можно установить в щитке «Легранд», размер которого делает его вполне подходящим для этой цели.

В щит с автоматами и счетчиком входит кабель заземляющего контура, что также отображено на схеме. Контур заземления можно проводить рядом с гаражом, соблюдая все требуемые меры предосторожности.

На этом видео вы сможете посмотреть, как построить гараж из пеноблоков своими руками – от рытья фундамента до монтажа электропроводки:
