Таблица уклонов крыш
Уклон скатов крыши — от чего зависит и в чём он измеряется.
Такой немаловажный для крыши факт — её уклон. — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.
Малоуклонная крыша т
Касательно крыши, её монтаж проводится с учетом минимального рекомендованного угла наклона скатов. Для каждого типа кровельного покрытия существует своя оптимальная величина уклона.
От чего зависит уклон кровли
- От способности крыши защищать строение от внешних факторов и воздействий.
- От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
- От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
- От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
- От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.
В чем измеряется угол уклона крыши
Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. обозначается латинской буквой i.
В СНиП II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.
Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.
соотношение градусы-проценты
| градусы | % | градусы | % | градусы | % | ||
|---|---|---|---|---|---|---|---|
| 1° | 1,75% | 16° | 28,68% | 31° | 60,09% | ||
| 2° | 3,50% | 17° | 30,58% | 32° | 62,48% | ||
| 3° | 5,24% | 18° | 32,50% | 33° | 64,93% | ||
| 4° | 7,00% | 19° | 34,43% | 34° | 67,45% | ||
| 5° | 8,75% | 20° | 36,39% | 35° | 70,01% | ||
| 6° | 10,51% | 21° | 38,38% | 36° | 72,65% | ||
| 7° | 12,28% | 22° | 40,40% | 37° | 75,35% | ||
| 8° | 14,05% | 23° | 42,45% | 38° | 78,13% | ||
| 9° | 15,84% | 24° | 44,52% | 39° | 80,98% | ||
| 10° | 17,64% | 25° | 46,64% | 40° | 83,90% | ||
| 11° | 19,44% | 26° | 48,78% | 41° | 86,92% | ||
| 12° | 21,25% | 27° | 50,95% | 42° | 90,04% | ||
| 13° | 23,09% | 28° | 53,18% | 43° | 93,25% | ||
| 14° | 24,94% | 29° | 55,42% | 44° | 96,58% | ||
| 15° | 26,80% | 30° | 57,73% | 45° | 100% |
Замер уклона крыши
Измеряют угол уклона при помощи уклономера или же математическим способом.
Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.
Математический расчёт уклона
Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

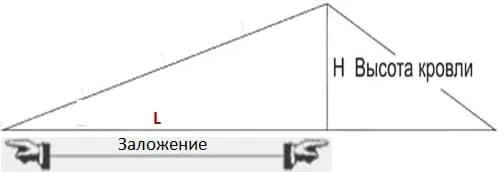

- Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
- Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней
При помощи математического расчёта величину уклона крыши находит следующим образом:
Угол уклона ската i равен отношению высоты кровли Н к заложению L
i = Н : L
Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.
Чтобы было понятней рассмотрим на примере:
Пусть будет:
Длина заложения 4,5 м, высота крыши 2,0 м.
Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.
Минимальный уклон для кровельных материалов (покрытий)
| Вид кровли | Минимальный уклон крыши | ||
|---|---|---|---|
| в градусах | в % | в соотношении высоты ската к заложению | |
| Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) | 0-3° | до 5% | до 1:20 |
| Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) | от | 15 | |
| Фальцевая кровля | от 4° | ||
| Ондулин | 5° | 1:11 | |
| Волнистые асбоцементные листы (шифер) | 9° | 16 | 1:6 |
| Керамическая черепица | 11° | 1:6 | |
| Битумная черепица | 11° | 1:5 | |
| Металлочерепица | 14° | ||
| Цементно-песчанная черепица | 34° | 67% | |
| Деревянная кровля | 39° | 80% |
Как рассчитать обрешетку на крышу?
Обрешетка — это деревянная конструкция, укладываемая поверх стропильной системы крыши, которая служит основой для крепления кровельного материала. Расчет обрешетки крыши включает в себя определение не только количества необходимого материала, но и расстояния между лагами.
Для расчета обрешетки на крышу необходимо выполнить следующие шаги:
-
Измерьте длину и ширину крыши, чтобы определить площадь крыши.
-
Определите необходимое расстояние между лагами. Обычно это расстояние составляет от 30 до 60 см в зависимости от материала кровли. Чем тяжелее материал кровли, тем меньше должно быть расстояние между лагами.
-
Рассчитайте количество лаг, необходимых для покрытия площади крыши. Для этого разделите площадь крыши на площадь, которую может покрыть один лаг.
-
Рассчитайте необходимое количество досок для обрешетки, учитывая, что каждый лаг будет иметь две доски — одну на верху и одну на низу.
-
Определите общую длину всех лаг, учитывая, что длина каждого лага будет равна ширине крыши.
-
Рассчитайте необходимое количество крепежных элементов, таких как гвозди или винты, для крепления лаг к стропильной системе.
Обратите внимание, что точный расчет обрешетки на крышу может зависеть от различных факторов, включая географический регион, климатические условия, наклон крыши и материал кровли. Поэтому перед расчетом обрешетки на крышу лучше всего проконсультироваться с опытным специалистом в этой области.
