Теплые полы – характеристики и методы монтажа

Теплые полы нашли применение не только в частном секторе, но и в социальных учреждениях, таких как больницы, детские сады и пр. Также они используются в местах, где невозможно установить радиаторы – это балконы и лоджии.

Перечень покрытий, с которыми сочетаются теплые полы, не ограничивается традиционным обогревом кафельных полов – это может быть ламинат, керамическая плитка, ковролин, керамогранит и натуральный камень.

Кабельные теплые полы могут использоваться как базовая система отопления, а могут служить в качестве дополнительного обогрева в сочетании с конвекторами и радиаторами.

Кабельные теплые полы

Электрический теплый полПоставляются полы в виде нагревательных матов и секций. Нагревательные секции – это кабель, состоящий из одной либо двух жил с фиксированной длиной. Для подсоединения к электросети кабель снабжается монтажными концами с мощностью до 19 Вт/м квадратный.

Нагревательные секции могут использоваться для основного обогрева и комфортного обогрева (мощность 150-180 и 120-140 Вт/м квадратный соответственно). Монтируются секционные кабельные полы в песчано-цементную кладку в помещениях, где можно поднимать уровень пола. За счет аккумулирования тепла в стяжке, полы дольше сохраняют тепло и могут использоваться для обогрева лоджий, балконов и прочих «холодных» помещений.

Нагревательный мат – это секция с нагревательным тонким кабелем, который крепится с определенным шагом на стеклосетке. Максимальная мощность нагревательного мата не превышает 15Вт/м квадратный.

Маты используются в помещениях, где уровень пола поднять невозможно, и монтируются под плиткой в слой клея. Служат они для комфортного подогрева.

Существует и более универсальный тип теплого пола, который может укладываться как в стяжку, так и в плиточный клей - это намотанная на катушку кабельная секция. Это удобно если вы не определились со способом укладки.

Конструкция теплого пола

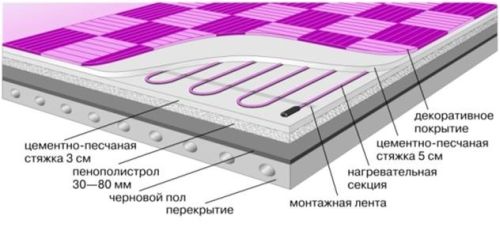

конструкция теплых полов

Базовым элементом теплых полов считается нагревательный кабель, который преобразует электричество в энергию тепла. Нагревательный кабель монтируется в стяжку либо плиточный клей. Помимо нагревательного мата либо сетки теплые полы содержат: дополнительные элементы (монтажная лента, теплоизоляция и монтажная трубка); терморегулятор с датчиком – элемент управления.

Монтажная трубка используется для защиты температурного датчика и обеспечивает к нему удобный доступ для замены и диагностики. Теплоизоляция повышает эффективность работы теплых полов, снижая теплопотери, что приводит к уменьшению расхода электроэнергии. Теплоизоляция может иметь различные технические параметры, которые определяются выбранной системой теплого пола (основной либо комфортный обогрев) и уровнем теплопотерь помещения.

Терморегуляторы

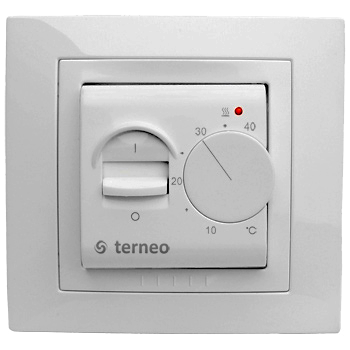

терморегулятор теплый полТеплый пол в обязательном порядке должен комплектоваться терморегулятором, который является управляющим элементом. Регуляторы могут различаться по мощности, количеству управляемых систем и наличием режимов программирования. Самые простые терморегуляторы работают как отсечка, то есть, при достижении определенной температуры они отключают систему. В более сложных терморегуляторах помимо температуры можно выставлять продолжительность работы.

В последнее время приоритет отдается программируемым моделям, которые снабжаются интерактивным дисплеем и могут регулировать микроклимат в помещении в соответствии с вашими приоритетами: повышать температуру в помещении к моменту пробуждения, понижать ее после выхода из дома и снова повышать к моменту возвращения. Для этого в терморегулятор встраивается календарь с часами, и пользователь может вручную задавать режимы работы для разных промежутков времени. Также прибор оценивает характеристики помещения и может самостоятельно определять наиболее комфортные режимы работы.

Существуют многозональные терморегуляторы, необходимость в них возникает, когда теплый пол устанавливается в нескольких помещениях. При этом для каждого помещения предусмотрен свой индикатор температур, программатор и выключатель, так что для каждого помещения можно устанавливать индивидуальный тепловой режим.

Установка теплых полов

Для разных типов теплого поля используются различные способы монтажа. Секции монтируются с помощью монтажной ленты на предварительно уложенный теплоизоляционный слой. Кабель располагается в виде змейки с одинаковым расстоянием между витками и крепится к теплоизоляции усиками. Затем вся конструкция покрывается цементным раствором.

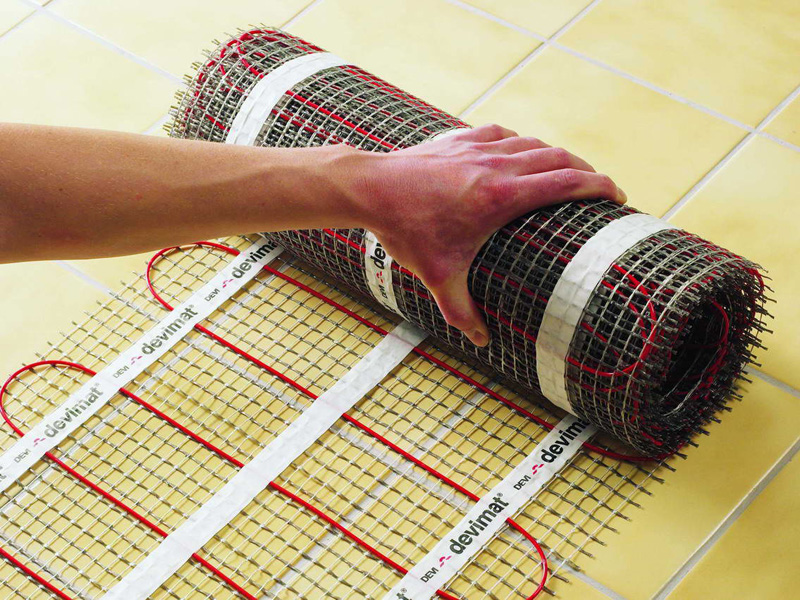

Маты укладываются в прослойку плиточного клея. При таком способе укладки теплоизоляция не требуется. В отличие от укладки кабельной системы, нагревательный элемент в матах заранее закреплен на сетке из поливинилхлорида. Ширина сетки равна пятидесяти сантиметрам, а длина выбирается исходя из обогреваемой площади, и может варьироваться в диапазоне от 1 до 30 метров.

Теплый пол на катушке может быть установлен как под плитку (в слой клея), так и в стяжку.

Не рекомендуется укладывать теплые полы в места, где будет стоять бытовая техника либо мебель без ножек.

Выбор секций

Перед началом монтажа теплых полов следует убедиться, что нагревательные секции соответствуют поставленным задачам и особенностям помещения. Нельзя использовать одинаковые секции для обогрева помещений различных типов (например, коридора и ванной комнаты) и для обогрева помещений с различной конструкцией полов.

Мощность обогрева рассчитывается исходя из поставленной задачи. Если теплый пол используется как система комфортного обогрева, то мощность секции не должна превышать 120 Вт/м квадратный. Если же пол используется как основной источник отопления, то мощность секции должна быть больше 150 Вт/м квадратный. При этом площадь, на которой монтируются секции, должна занимать больше 70% от обогреваемой площади.

Этапы монтажа

Перед монтажом помещение освобождается от мебели и прочих предметов. Поверхность пола выравнивается с помощью стяжки и грунтуется. Обогреваемая площадь зондируется с учетом мест расположения бытовой техники, мебели без ножек, сантехники и пр. Затем выбирается место для установки датчика и регулятора температуры.

Подготавливается место для подвода проводов электропитания и установки терморегулятора. Укладывается термоизоляция и крепится монтажная лента. Укладывается и закрепляется нагревательная секция.

Монтажные провода датчика и секций подводят к месту, где будет расположен терморегулятор. Согласно инструкции выполняется соединение и крепление терморегулятора на стене. Между витками секций помещается датчик температуры. Поверх датчика и секций укладывается песчано-цементная стяжка толщиной до 5 сантиметров.

Включить теплый пол можно по истечении 28 суток (полное высыхание стяжки). По истечении указанного времени включается терморегулятор и задается желаемая температура. При первом включении температуру можно выставить на максимально допустимый уровень, что ускорит прогрев. После того как достигнута комфортная температура, уровень обогрева снижается до желаемого. После первого включения, эффекта теплого пола можно ожидать от шести часов до двух суток.

Процесс монтажа матов более прост и занимает меньше времени, так как в нем отсутствуют такие этапы как раскладка кабеля и изготовление стяжки. Более того, при использовании данной системы укладки экономится полезный объем помещения.

Если планируется обогревать большие площади, «холодные» помещения (лоджии, балконы) или помещения с большим количеством проемов, дверей, арок и высотой потолка более четырех метров, рекомендуется обратиться к специалистам, которые рассчитают оптимальный вариант системы.

Теплые полы – это один из лучших способов дополнительного отопления помещений и обогрева полов. При использовании этих систем, создаются физиологически комфортные условия с градацией температур от 24 градусов на уровне пола, до 18 градусов на уровне головы. При этом не происходит высушивания воздуха. Медики всего мира признали именно такую градацию температур наиболее благоприятной для организма человека. Также теплые полы предотвращают простудные заболевания, так как ноги всегда в тепле. По большому счету теплые полы – это самое современное и недорогое решение для обогрева домов и квартир.
