Типы трубных резьб — подробное описание на prof-inst.by
Термин «резьба» используется для обозначения винтовых канавок, которые имеют постоянное сечение и шаг и которые вырезаются на боковых поверхностях цилиндрических или конических форм.
Характеризуется такими показателями, как единица измерения диаметра, расположение, профиль образующей поверхности, на которую она наносится, назначение, направление, число заходов. Именно эти параметры являются определяющими при выборе того или иного типа резьбы.

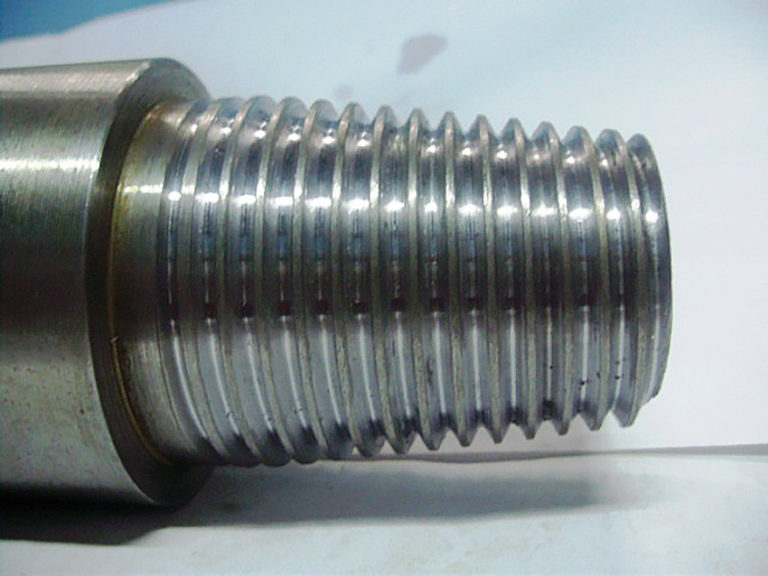

Трубная резьба
Резьба трубная представляет собой группу стандартов, предназначенных для соединения и уплотнения различного рода элементов конструкций посредством трубных резьб. Качество работы при нарезании канавок оказывает большое влияние на надежность соединения и полученной таким способом конструкции. Особенно нужно уделять внимание соотнесенностью резьбы с осью трубы, на которую она наносится.
При нарезании резьбы вручную с использованием плашки соосность далека от идеальных показателей, что может повлиять на надежность и качество соединения. Что же касается использования таких инструментов, как токарный или электрический резьбонарезной станок, применения резьбонарезных головок с точным резьбонарезным ножом, то здесь показатели нанесенной резьбы сопоставимы с теоретическими значениями.
В нашем каталоге представлен качественный профессиональный инструмент и принадлежности для нарезания трубной резьбы:
- трубонарезные станки,
- трубные клуппы для нарезки резьбы,
- резьбонарезные наборы для сантехника;
- смазочно-охлаждающие жидкости и масла;
- головки, ножи, обеспечивающие выполнение работ с высокой точностью.
Все оборудование полностью соответствует международным стандартам в этой области.

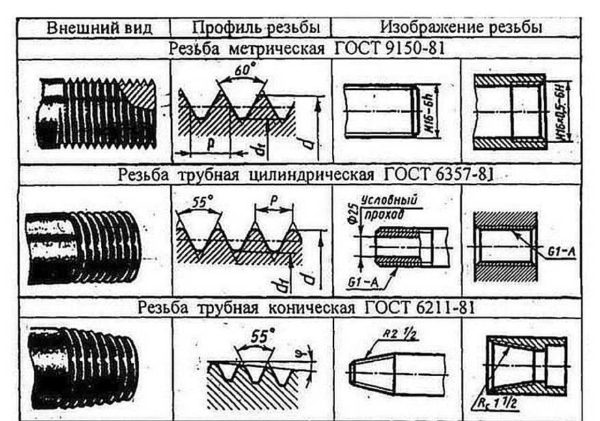

Рассмотрим подробнее все основные типы резьб.
Резьба трубная цилиндрическая, G (BSPP)
Известна еще как резьба Витворда (BSW (BritishStandardWhitworth)). Применяется данный вид для организации цилиндрических резьбовых соединений. Также используется ив случаяхсоединения внутренней цилиндрической резьбы с наружной конической резьбой (ГОСТ 6211-81).
Данный вид резьбы характеризуется следующими параметрами:
- ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
- ISO R228
- EN 10226
- DIN 259
- BS 2779
- JIS B 0202
Параметры резьбы
- теоретическая высота профиля (Н) — 960491Р;
- обозначение по форме профиля – резьба дюймовая (профиль в виде равнобедренного треугольника с углом при вершине 55 градусов);
- максимальный диаметр трубы – 6 дюймов (на трубах диаметром свыше 6 используется сварное соединение).
Пример условного обозначения:
G11/2–А,
где:
G- обозначение формы профиля (резьба трубная цилиндрическая);
G11/2- условный проход (измеряется в дюймах);
А – класс точности (может быть А или В).
Для обозначения левой резьбы используется индекс LH (пример: G11/2LH-B-40 – резьба трубная цилиндрическая, 11/2- условный проход в дюймах, класс точности В, длина свинчивания 40 миллиметров).
Шаг резьбы может иметь одно из четырех значений:
Таблица 1
| Шаг резьбы Р, мм | Число ниток на дюйм |
|---|---|
| 28 | |
| 19 | |
| 14 | |
| 11 |
Основные размеры трубной цилиндрической резьбы определяются ГОСТ 6357-81 (BSP). Следует помнить, что размер резьбы в данном случае условно характеризует просвет трубы, при том, что на самом деле наружный диаметр существенно больше.
Таблица 2
| Обозначение размера резьбы | Шаг Р | Диаметры резьбы | ||
|---|---|---|---|---|
| Ряд 1 | Ряд 2 | d=D | d2=D2 | d1=D1 |
| 1/16″ | ||||
| 1/8″ | ||||
| 1/4″ | ||||
| 3/8″ | ||||
| 1/2″ | ||||
| 5/8″ | ||||
| 3/4″ | ||||
| 7/8″ | ||||
| 1″ | ||||
| 1.1/8″ | ||||
| 1.1/4″ | ||||
| 1.3/8″ | ||||
| 1.1/2″ | ||||
| 1.3/4″ | ||||
| 2″ | ||||
| 2.1/4″ | ||||
| 2.1/2″ | ||||
| 2.3/4″ | ||||
| 3″ | ||||
| 3.1/4″ | ||||
| 3.1/2″ | ||||
| 3.3/4″ | ||||
| 4″ | ||||
| 4.1/2″ | ||||
| 5″ | ||||
| 5.1/2″ | ||||
| 6″ |

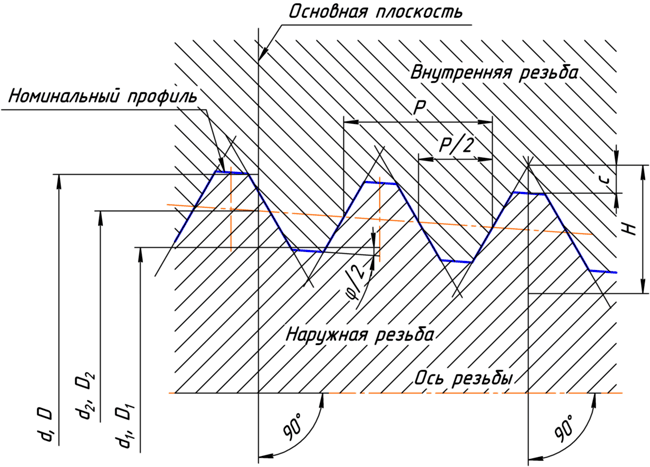

d — наружный диаметр наружной резьбы (трубы);
D — наружный диаметр внутренней резьбы (муфты);
D1 — внутренний диаметр внутренней резьбы;
d1 — внутренний диаметр наружной резьбы;
D2 — средний диаметр внутренней резьбы;
d2 — средний диаметр наружной резьбы.
Здесь второму ряду следует предпочитать первый.
Резьба трубная коническая, R (BSPT)
Используется для организации трубных конических соединений, а также для соединения внутренней цилиндрической и наружной конической резьбы (ГОСТ 6357-81). Основана на BSW, имеет совместимость с BSP.
Уплотняющую функцию в соединениях с использованием BSPT выполняет сама резьба (за счет ее смятия в месте соединения при ввертывании штуцера). Поэтому применение BSPT всегда должно сопровождаться использованием герметика.
Данный вид резьбы характеризуется следующими параметрами:
- ГОСТ 6211-81 —Основные нормы взаимозаменяемости. Резьба трубная коническая.
- ISO R7
- DIN 2999
- BS 21
- JIS B 0203
обозначение по форме профиля – резьба дюймовая с конусностью (профиль в виде равнобедренного треугольника с углом при вершине 55 градусов, угол конуса φ=3°34′48″).
При обозначении используется буквенный индекс типа резьбы (R для наружной и Rc для внутренней) и цифровой показатель номинального диаметра (например, R11/4 – резьба трубная коническая с номинальным диаметром 11/4). Для обозначения левой резьбы применяется индекс LH.
Параметры резьбы
Дюймовая резьба с конусностью 1:16 (угол конуса φ=3°34′48″). Угол профиля при вершине 55°.
Условное обозначение: буква R для наружной резьбы и Rc для внутренней (ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.), числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1.1/4 — обозначается как R 1.1/4.
Таблица 3
Обозначение размера резьбы, шаги и номинальные значения наружного,
среднего и внутреннего диаметров резьбы трубной конической (R), мм
| Обозначение размера резьбы |
Шаг Р | Длина резьбы | Диаметр резьбы в основной плоскости |
|
|---|---|---|---|---|
| Рабочая | От торца трубы до основной плоскости |
Наружный d=D |
Средний d2=D2 |
Внутренний d1=D1 |
| 1/16″ | 6,5 | 4,0 | ||
| 1/8″ | 6,5 | 4,0 | ||
| 1/4″ | 9,7 | 6,0 | ||
| 3/8″ | 10,1 | 6,4 | ||
| 1/2″ | 13,2 | 8,2 | ||
| 3/4″ | 14,5 | 19,5 | ||
| 1″ | 16,8 | 10,4 | ||
| 1.1/4″ | 19,1 | 12,7 | ||
| 1.1/2″ | 19,1 | 12,7 | ||
| 2″ | 23,4 | 15,9 | ||
| 2.1/2″ | 26,7 | 17,5 | ||
| 3″ | 29,8 | 20,6 | ||
| 3.1/2″ | 31,4 | 22,2 | ||
| 4″ | 35,8 | 25,4 | ||
| 5″ | 40,1 | 28,6 | ||
| 6″ | 40,1 | 28,6 |
Круглая резьба для санитарно-технической арматуры, Кр
Используется для организации часто свинчиваемых соединений. Благодаря своим свойствам характеризуется повышенными показателями сопротивляемости к значительным нагрузкам и относительно продолжительным сроком службы. Используется в таких элементах санитарно-технической арматуры, как смесители, вентили, шпиндели, краны и т.д (в том числе и работающих в загрязненной среде).

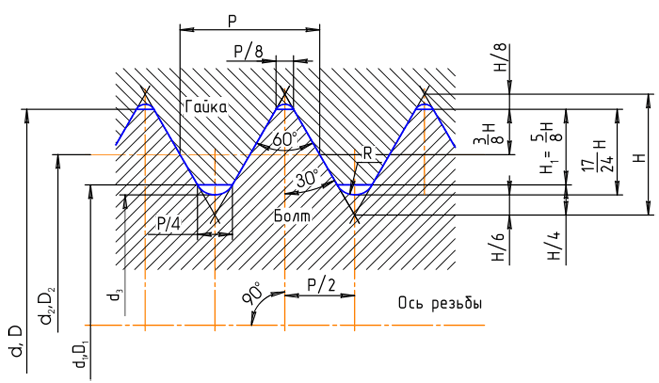

Резьба NPSM (National pipe thread)
Соответствует американскому стандарту NSI/ASME B1.20.1.
Данный вид резьбы характеризуется следующими параметрами:
- обозначение по форме профиля – резьба дюймовая трубная цилиндрическая (профиль в виде равнобедренного треугольника с углом при вершине 60 градусов);
- теоретическая высота профиля (Н) — 0,866025Р;
- диапазон размеров резьбы: от1/16 до 24 дюймов (в соответствии со стандартами NSI/ASME B36.10M,BS 1600,BS EN 10255иISO 65).
Таблица 4
Обозначение размера резьбы NP, шаги и номинальные значения
наружного, среднего и внутреннего диаметров резьбы, мм
| Обозначение размера резьбы |
Число ниток на дюйм |
Длина резьбы | Диаметр резьбы в основной плоскости |
||
|---|---|---|---|---|---|
| Рабочая | От торца трубы до основной плоскости |
Наружный d=D |
Средний d2=D2 |
Внутренний d1=D1 |
|
| 1/16″ | 27 | 6,5 | |||
| 1/8″ | 7,0 | ||||
| 1/8″ | 18 | 9,5 | |||
| 3/8″ | 10,5 | ||||
| 1/2″ | 14 | 13,5 | |||
| 3/4″ | 14,0 | ||||
| 1″ | 11½ | 17,5 | |||
| 1.1/4″ | 18,0 | ||||
| 1.1/2″ | 18,5 | ||||
| 2″ | 19,0 | ||||
| 2.1/2″ | 8 | ||||
| 3″ | |||||
| 3.1/2″ | |||||
| 4″ | |||||
| 5″ | |||||
| 6″ | |||||
| 8″ | |||||
| 10″ | |||||
| 12″ |
Резьба NPT (National pipe thread)
NPT — американский стандарт, используемый для дюймовой трубной конусной резьбы. Используется, как правило, в соединениях, для которых важно обеспечить повышенную герметичность труб в условиях воздействия на них больших давлений (газа или жидкости). Резьба NPT соответствует требованиям, установленным отечественным стандартом ГОСТ 6111-52 (классифицируется как резьба трубная дюймовая коническая с углом профиля 60 градусов).
Данный вид резьбы характеризуется следующими параметрами:
- обозначение по форме профиля:
- дюймовая трубная конусная (угол φ=3°34′48″, конусность 1:16) — американский стандарт;
- трубная дюймовая коническая резьба с углом профиля 60 градусов – отечественный стандарт;
- теоретическая высота профиля (H) – 0,866025Р.
Также в соответствии с ANSI/ASME B1.20.1 к данному типу относится и цилиндрическая резьба (NPS). В рамках данного стандарта существует еще и NPTF. Ее особенностью является образование уплотнения за счет смятия резьбы в месте соединения.
Резьба дюймовая трубная конусная (Американский стандарт) (NPT) с конусностью 1:16 (угол конуса φ=3°34′48″) или цилиндрическая (NPS) резьба по ANSI/ASME B1.20.1. Угол профиля при вершине 60°, теоретическая высота профиля Н=0,866025Р. Резьба NPT соответствует ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов. Также существует резьба NPTF — уплотнение происходит за счёт смятия резьбы.
