Трубы отопления в стяжке пола: порядок укладки

Если вы хотите установить теплые полы в своем доме или квартире, сначала вам необходимо выбрать подходящие трубы для отопления, которые будут надежно и долго предоставлять тепло. Выбор труб может показаться простым, но на самом деле он зависит от множества факторов. Трубы должны быть прочными, защищенными от коррозии и не пропускать кислород.

Содержание:

• Основные характеристики труб отопления
• Металлопластиковые трубы отопления в бетонной стяжке пола
• Трубы из химически сшитого полиэтилена
• Монтаж труб отопления пола
• Особенности и порядок укладки труб напольного отопления
• Особенности сухой укладки

От выбора материала будет зависеть, как долго и качественно будет служить вся система.

Основные характеристики труб отопления

На современном рынке доступны разнообразные трубы отопления, которые можно использовать в стяжке пола: это и металлопластиковые, и полиэтиленовые, и железобетонные, и медные конструкции.

От того материала, который вы выберите в качестве основного для отопления пола, будет зависеть, как долго и качественно будет служить вся система.

Вне зависимости от типа, выбирая трубы отопления, подходящие для каждого конкретного случая, нужно руководствоваться величинами, характеризующими толщину стенок трубы и наружный диаметр трубы.

Выбрать качественные и недорогие трубы отопления, которые можно было бы использовать в стяжке пола, задача достаточно сложная. Как уже было сказано, рынок современных труб очень широк.

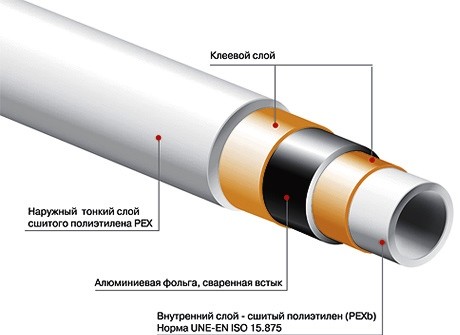

Схема устройства трубы отопления.

Выбирая трубы отопления, которые планируется монтировать в стяжке пола, лучше ограничить выбор металлопластиковыми трубами или изделиями из сшитого полиэтилена. Цены на трубы отопления, которые можно использовать в стяжке пола, отличаются и зависят от технологии производства, диаметра, страны производителя и других параметров.

Список качественных характеристик труб отопления пола действительно очень долгий. Вот самые главные показатели, на которые нужно ориентироваться в первую очередь:

• долговечность (практически все полимерные трубы отопления для пола имеют срок службы до 50 лет);
• теплопроводность (от этого зависит, насколько быстро будет остывать теплоноситель);
• устойчивость к электрохимическим процессам (трубы отопления для пола не должны поддаваться коррозии);
• уровень звукоизоляции (от этого зависит слышимость водяного потока или других теплоносителей).

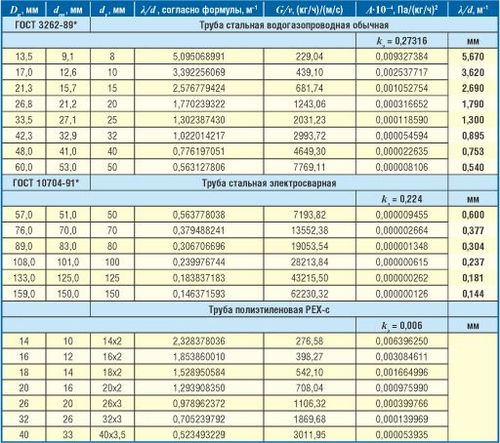

Таблица гидродинамических характеристик труб.

Как уже было сказано, выбор трубы отопления для пола сводится к металлополимерным и полимерным изделиям (сшитый полиэтилен). Трубы отопления для пола из сшитого полиэтилена — это прочные конструкции, стойкие к температурным воздействиям. По сравнению с изделиями из полиэтилена или полипропилена, изделия из сшитого полиэтилена изготавливаются в соответствии со специальной технологией: они подвергаются обработке под высоким давлением, в результате чего образуются дополнительные поперечные мостики. Данный метод называется сшивкой.

Существует такой показатель, как плотности сшивки, и на него тоже необходимо обращать внимание. Различают сшитый полиэтилен высокой плотности, средней плотности и низкой плотности. Стоимость трубы отопления из сшитого полиэтилена разной плотности тоже разная. Сшивка как метод производства полиэтиленовых труб нацелена на получение тепловой стабильности материала под давлением. К примеру, для изделий из полиэтилена высокой плотности возможность реализации длительных нагрузок при температуре 60 градусов крайне редка. После сшивки же температура может достигать 110-120 градусов.

Вернуться к оглавлению

Металлопластиковые трубы отопления в бетонной стяжке пола

Что касается металлополимерных (металлопластиковых) труб, то здесь тоже имеются свои особенности. Металлопластиковые трубы отопления для пола — это скрещение стальной и полимерной труб. Цель подобного объединения — ликвидация недостатков двух изделий и улучшение их показателей.

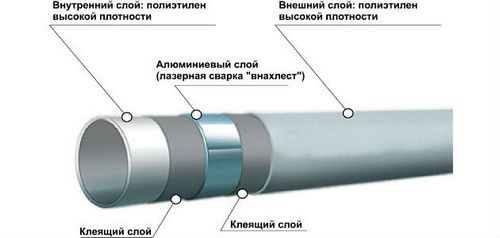

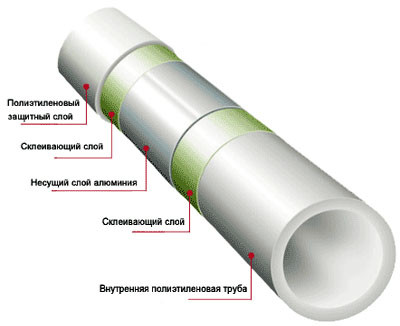

Схема металлопластиковых труб отопления.

Металлопластиковые трубы отопления для пола — это цельное изделие, сваренное ультразвуком внахлест или лазером встык, которое представляет собой алюминиевую конструкцию с дополнительными внутренними и наружными защитными слоями. Внутренний пластиковый (полимерный) слой способствует выравниванию изделия и защищает его от коррозии. Благодаря этому внутренняя поверхность остается чистой, и срок ее службы существенно продлевается. Пластиковое наружное покрытие обеспечивает защиту от неблагоприятных внешних воздействий. Металлопластиковые трубы отопления для пола состоят из 5 слоев: полиэтилена, склеивающего слоя, сваренной внахлестку алюминиевой трубки, склеивающего слоя и полиэтилена.

В данном случае очень важную роль играет клеящее вещество. Именно из-за разновидности используемого клея, изделия различных компаний и отличаются друг от друга. В случае потери клеем своей эластичности труба начнет расслаиваться и протекать в местах соединения. Это свойство изделия можно очень легко проверить — нужно просто нагреть его до 90-100 градусов. Если при этом начнут просматриваться слои, то качество продукции сомнительное, устанавливать такие конструкции в доме попросту небезопасно. Делая выбор трубы отопления для пола, помните, что металлопластиковые изделия выдерживают постоянные высокие нагрузки, они экологичны, не меняют своей структуры и не изнашиваются.

В последние годы отмечается очень слабый прогресс на отечественном рынке полимерных отопительных труб. Несмотря на тот факт, что европейские компании-производители весьма успешно развивают и продвигают свои изделия, об отечественном производителе такого сказать нельзя. В основном в настоящее время развитие данной промышленности происходит благодаря большим объектам (отели, стадионы, транспортные коммуникации, строительство прочих туристических объектов).

Еще одной серьезной проблемой отечественного рынка пластиковых (полимерных) труб является низкокачественное нетрубное сырье, которым пользуются многие недобросовестные производители. Чаще всего именно по этой причине и сохраняется столь доступная цена на изделия.

Вернуться к оглавлению

Трубы из химически сшитого полиэтилена

Схема трубы из химически сшитого полиэтилена.

Трубы отопления для пола, изготовленные из химически сшитого полиэтилена, являются продуктом высочайшего качества. Предлагаемые материалы изготавливаются методом химической сшивки. Такие изделия отличаются очень высокими химико-физическими характеристиками. Зарекомендовав себя в качестве продукта отличного качества, такие трубы используются в различных сферах реконструкции и строительства (в водоснабжении, отоплении и прочих системах). Трубы из сшитого полиэтилена обладают рядом положительных характеристик, а именно:

• они эластичные и мягкие, что существенно упрощает их монтаж;
• способны к самокомпенсации линейных температурных расширений;
• надежный и быстрый способ соединений;
• большой спектр предложений (доступны изделия диаметром от 16 мм до 110 мм).

Такие трубы соединяются по надежной запатентованной технологии соединения. Уникальные фитинги дают возможность смонтировать очень прочное соединение буквально за несколько секунд. Инновационная технология соединения базируется на эффекте обратного сжатия, который характерен только для труб из сшитого полиэтилена. Принцип работы системы можно описать следующими простыми этапами:

• на конец изделия надевается специальное кольцо;
• труба вместе с кольцом расширяется при помощи специального инструмента;
• в изделие вставляется фитинг;
• спустя несколько секунд труба с кольцом сжимается вокруг фитинга и образует абсолютно герметичное соединение.

Принцип подобного соединения основывается на том, что материал, использованный для изготовления трубы и кольца, помнит первоначальную форму, которую изделия имели до механического расширения, и сжимается, пытаясь вернуться в изначальную форму.

Срок службы таких труб отопления эксперты оценивают в 50 и даже более лет. Термическая память формы (сломанная и согнутая труба быстро восстановит свою первоначальную форму при нагреве) является еще одним важным достоинством подобных систем.

Новый альтернативный метод ремонта изделий из сшитого полиэтилена действительно позволит легко восстановить трубу благодаря все той же уникальной термической памяти формы материала. Чтобы восстановить трубу в месте изгиба (излома), нужно выпрямить поврежденный участок изделия, после чего необходимо аккуратно и равномерно нагреть поврежденное место с обеих сторон с помощью обыкновенного промышленного фена. В процессе нагревания изделие должно стать прозрачным по всей окружности (при температуре 130 градусов). Далее необходимо дать остыть изделию до комнатной температуры, и оно примет свою первоначальную форму.

Такая система является экологически чистой и имеет незначительный вес.

Вернуться к оглавлению

Монтаж труб отопления пола

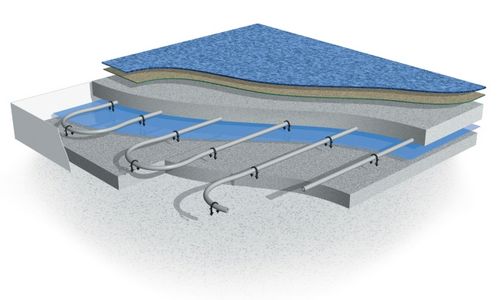

Схема монтажа труб отопления пола.

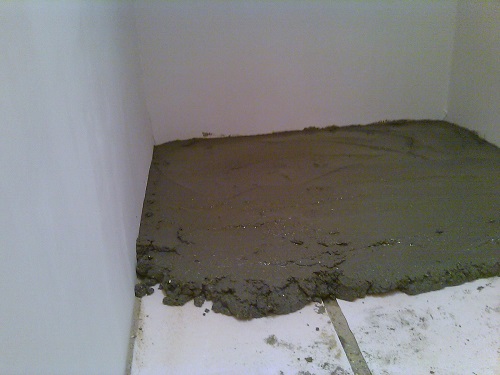

Для стяжки, которая будет укладываться поверх труб отопления, лучше всего использовать бетон высоких марок с мелкой фракцией гравия. Толщина стяжки должна составлять 30-40 мм. Общая толщина бетонной стяжки и покрытия теплого пола должна быть не больше 60 мм. Стяжку можно укрепить при помощи армирующей сетки. До и после заливки бетонного раствора в обязательном порядке проверяются электрические параметры нагревательного кабеля (сопротивление изоляции нагревательного кабеля и сопротивление центральной жилы).

Время полного затвердения бетонной стяжки зависит от применяемой смеси — обычно 3-4 недели. Нельзя включать секции теплого пола, пока бетон полностью не затвердеет.

Для укладки труб отопления в стяжке вам понадобятся следующие инструменты и материалы:

• бетон;
• щебень;
• рулетка;
• уровень;
• пассатижи или плоскогубцы;
• трубный ключ;
• набор обычных гаечных ключей;
• крестообразные (фигурные) и плоские отвертки;
• сварочный аппарат для труб (паяльник);
• шлифмашинка;
• труборез;
• газовая горелка.

Методы крепления системы теплого пола к основанию во многом зависят от того, какую именно трубу вы решили использовать для отопления. Однако необходимо стараться не допускать появления соединительных стыков или свести их количество к минимуму, поскольку долговечность и прочность соединений в любом случае уступает прочности цельной трубы. Следует выбирать трубы отопления такой длины, чтобы систему можно было монтировать без стыков.

Одной из характерных особенностей пластиковых изделий является, как уже было сказано, их способность возвращать свою первоначальную форму после деформации. Поэтому при формировании системы отопления приходится сразу же после изгибания изделий под необходимым углом закреплять их на основании.

Медные и многослойные изделия, в отличие от эластичных полиэтиленовых труб, подобной памяти не имеют. Их можно спокойно изгибать в различных направлениях. Форма трубопровода для отопления пола при этом будет оставаться неизменной.

В качестве крепления труб отопления на основании используются клипсы, скрепки, планки с вырезами, специальные сетки, пенопластовая изоляция с особыми пазами для таких изделий, надежно их фиксирующими.

Для облегчения установки труб и соблюдения необходимых интервалов при создании их изгибов производители предлагают схему расположения отопительных труб — растровую сетку. Следуя этой схеме, вы сможете легко создать такую систему отопления, которая будет равномерно нагревать весь пол.

Иногда в целях экономии в качестве основы для креплений покупаются и используются обыкновенные листы пенопласта, покрывающиеся изоляционной пленкой. Поверх пленки укладывается стальная сетка, на которую и крепится вся отопительная конструкция при помощи проволоки или клипс. Для укладки напольного покрытия выбирайте листы пенопласта с минимальной плотностью 20 кг/м³.

Вернуться к оглавлению

Особенности и порядок укладки труб напольного отопления

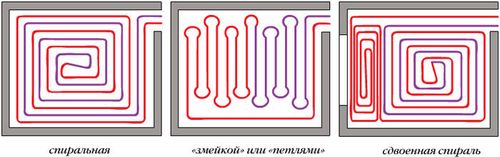

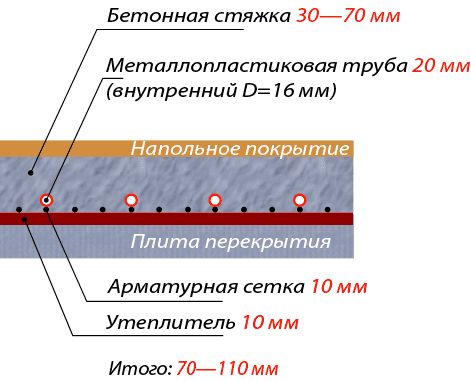

Схема укладки труб теплого пола.

Перед тем как начинать укладывать отопительные трубы в стяжке пола, необходимо уделить внимание изоляционному слою. Пол в помещениях, которые расположены непосредственно над холодными подвалами, следует обязательно дополнить изоляционными панелями, иначе часть тепла, даваемого отопительными трубами, будет поглощаться плитой перекрытия и не поступать в комнату, для обогрева которой все и устраивается.

Самый популярный способ укладки труб отопления в стяжке известен под названием влажная укладка. В результате заделки изделий в слое бесшовного пола гарантирована высокая теплоотдача. В данном случае трубы монтируются на самодельной или фабричной арматурной сетке.

В целях обеспечения равномерного нагрева необходимо следить, чтобы половое отопление в помещении устраивалось в виде змейки или спирали с одинаковым расстоянием между зигзагами или витками.

Перед окончательной заливкой подготовленной системы бетонной стяжки необходимо еще раз проверить герметичность всех изделий и переходов. Обязательно оставьте компенсационные швы в бетонной стяжке, чтобы трубы могли свободно расширяться во время нагрева.

Вернуться к оглавлению

Особенности сухой укладки

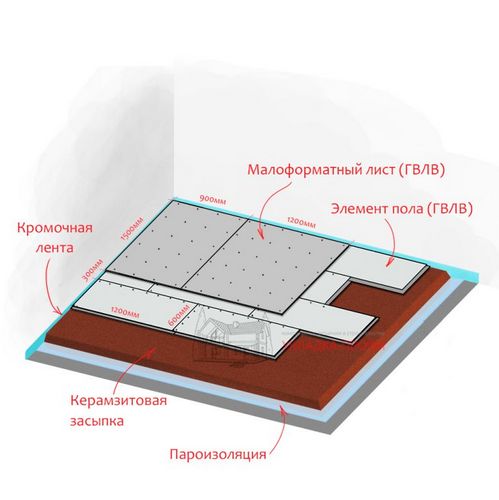

Схема сухой стяжки.

При сухой укладке применяются, к примеру, плиты ДСП. Эти плиты укладываются на подготовленную сетку с прикрепленными к ней трубами, размещаемую на теплоизолирующем слое. Простота метода и быстрота монтажных работ несколько затмеваются тем, что достаточно большое количество тепла бесполезно расходуется из-за присутствия пустот, которые плохо проводят тепло.

После того как стяжка полностью затвердеет, теплый пол можно запускать в рабочий режим. Главная задача при запуске отопительной системы — удаление из нее остаточного воздуха. Для этого в системе устанавливается давление, на 15% превышающее рабочее, после чего включаются насосы на малой скорости. Далее вручную клапанами перекрываются все ветви, открытой остается лишь одна, которую обезвоздушивают.

По такому принципу продавливается каждая из ветвей. Такую операцию нужно проделывать по несколько раз в течение нескольких дней, так как невозможно сразу выгнать весь воздух из довольно-таки длинных контуров. Прогрев теплого пола необходимо начинать с температуры 20-25 градусов, с каждым днем увеличивая ее на 5 градусов, пока не будет достигнута проектная температура.

Постоянно возрастающие требования, предъявляемые к уровню комфортности жилья, новые материалы и способы выполнения строительно-монтажных работ приводят к тому, что постепенно теплые полы становятся все более доступными и популярными.
